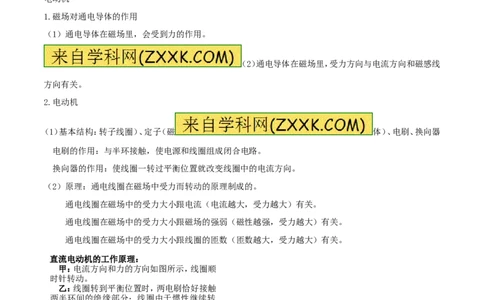

电动机
1.磁场对通电导体的作用
（1）通电导体在磁场里，会受到力的作用。
（2）通电导体在磁场里，受力方向与电流方向和磁感线
方向有关。
2.电动机
（1）基本结构：转子线圈）、定子（磁 体）、电刷、换向器
电刷的作用：与半环接触，使电源和线圈组成闭合电路。
换向器的作用：使线圈一转过平衡位置就改变线圈中的电流方向。
（2）原理：通电线圈在磁场中受力而转动的原理制成的。
通电线圈在磁场中的受力大小跟电流（电流越大，受力越大）有关。
通电线圈在磁场中的受力大小跟磁场的强弱（磁性越强，受力越大）有关。
通电线圈在磁场中的受力大小跟线圈的匝数（匝数越大，受力越大）有关。

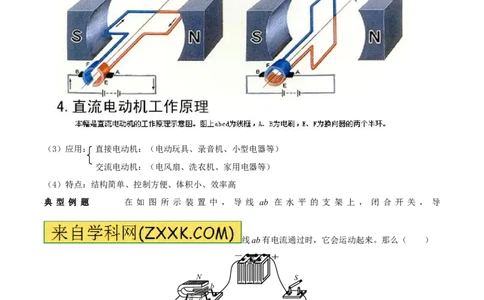

直流电动机的工作原理：
甲：电流方向和力的方向如图所示，线圈顺
时针转动。
乙：线圈转到平衡位置时，两电刷恰好接触
两半环间的绝缘部分；线圈由于惯性继续转
动，转过平衡位置后，电流及改变方向。
丙：ab和cd的电流方向与图甲相反，受力
方向也相反，线圈仍顺时针转动。
丁：线圈又转到平衡位置，换向器又自动改
变电流方向。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
（3）应用： 直接电动机：（电动玩具、录音机、小型电器等）
交流电动机：（电风扇、洗衣机、家用电器等）
（4）特点：结构简单、控制方便、体积小、效率高
典 型 例 题 在 如 图 所 示 装 置 中 ， 导 线 ab 在 水 平 的 支 架 上 ， 闭 合 开 关 ， 导
线ab有电流通过时，它会运动起来。那么（ ）
N S
b
a
S
P
A．此装置是用来探究磁生电的
B．导线ab动方向与电流方向和磁场方向有关
C．发电机是利用这一现象来工作的
D ． 通 电 过
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
程中导线ab机械能转化为电能
解析：A导线ab在水平的支架上，支架中放一磁铁，闭合开关，导线ab有电流通过时，它会运动起来，是用来
研究通电导体 在磁场中受力运动的；A错误，不符合题
意；B．导线ab动方向与电流方向和磁场方向有关，因研究通电导体在磁场中受力运动，所以与电流方向和磁
场方向这两个量有关；B正确，符合题意；C．电动机是利用这一现象来工作的，C错误，不符合题意；D．通电
过 程中导线ab有电流通过，消耗电能，导线ab由静止
变为运动，获得机械能，这一过程是电能转化为机械能，D错误，不符合题意；答案选B.
答案：B

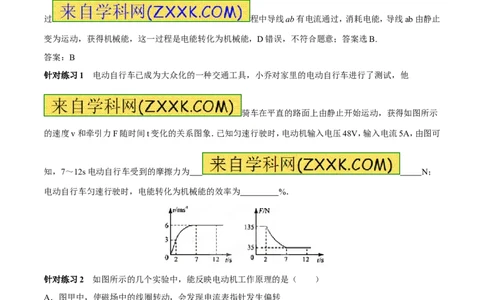

针对练习1 电动自行车已成为大众化的一种交通工具，小乔对家里的电动自行车进行了测试，他
骑车在平直的路面上由静止开始运动，获得如图所示
的速度v和牵引力F随时间t变化的关系图象．已知匀速行驶时，电动机输入电压48V，输入电流5A，由图可
知，7～12s电动自行车受到的摩擦力为 N；
电动自行车匀速行驶时，电能转化为机械能的效率为 %．
针对练习2 如图所示的几个实验中，能反映电动机工作原理的是（ ）
A．图甲中，使磁场中的线圈转动，会发现电流表指针发生偏转
B．图乙中，使导体AB沿箭头所示方向左右摆动，电流表指针发生偏转
C．图丙中，给带有铁芯的线圈通电，它能吸住铁块及重物
D．图丁中，闭合开关，处在磁场中的导体棒ab中有电流通过时，它就会运动起来
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
针对练习3 为了使电动机的转动方向发生改变，下列措施可行的是 （ ）
A．同时改变电流方向和磁场方向 B．只改变电流方向或只改变磁场方向
C．使电动机线圈中的电流增大 D．使磁场增强

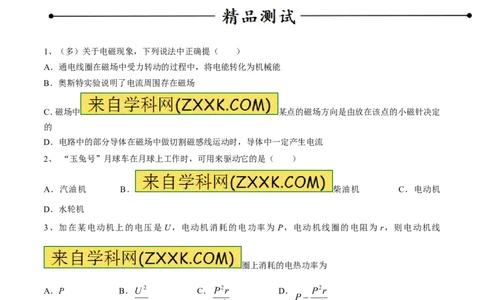

1、（多）关于电磁现象，下列说法中正确提（ ）
A．通电线圈在磁场中受力转动的过程中，将电能转化为机械能
B．奥斯特实验说明了电流周围存在磁场
[来源:学|科|网Z|X|X|K]
C．磁场中 某点的磁场方向是由放在该点的小磁针决定
的
D．电路中的部分导体在磁场中做切割磁感线运动时，导体中一定产生电流
2、 “玉兔号”月球车在月球上工作时，可用来驱动它的是（ ）
A．汽油机 B． 柴油机 C．电动机
D．水轮机
3、加在某电动机上的电压是 U，电动机消耗的电功率为 P，电动机线圈的电阻为 r，则电动机线
圈上消耗的电热功率为
[来源:]
A．P B． C． D．
4、一个电动机，当把它接入0.2V电压的电路时，电动机不转，测得流过电动机的电流是0.4A；若把它接入2V
电压的电路中，电动机正常工作，测得此时流过电动机的电流是1A。那么该电动机线圈的电阻是______Ω，
电动机正常工作1min时的机械能是______
_J。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
5、电动机在工作过程中将______能转化为___ ______
能，一台电动机接在220V电源上，正 常工作
的电流为2A，在5s内电流做了___________J的功。
[来源:.Com]
6、电动自行车已经是大部分市民的主要交通工具，其优点是经济实惠与便捷．如果某一电动自行车电动机的
额定功率是240 W，以6m/s的速度匀速行驶时的供电电流为5A，则电动机的额定工作电压为 V，
若该车电动机的效率为80%，则牵引力为 N．
1【. 广州市2015年中考试卷物理试题】 如图所示，线圈abcd位于磁场中，K与1接通时，ab段导线受磁场力F的
方向向上；当K改为与2接通时，ab段导线受磁场力（）
A．方向向下
[来源:Z*xx*k.Com]
B．方向向上
[来源:]
C．为零，因为电源反接
D．为零，因为电路一定是断路
2.【湖南省邵阳市2015年中考物理试题】如图所示的四个实验中，能说明电动机工作原理的是（
）
[来源:Z*xx*k.Com]
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
3.【河南省2015年中考物理试题】图9为实验室常用电流表的内部结构图。多匝金属线圈悬置在磁体的两极
间，线圈与一根指针相连。当线圈中有电流通过时，它受力转动带动指针偏转，便可显示出电流的
大小。下列与此工作原理相同的电器设备是 （ ）
A．电烙铁 B．电铃 C．发电机 D．电动机
4.【浙江省杭州市2015年中考科学试题物理部分】月球上没有大气。适合在月球上使用的“月球车”的动力
装置是 （ ）
A.汽油机 B.电动机 C.空气喷气发动机 D.风力装置
5、【2014年安徽省初中毕业学业考试】下图为直流电动机的工作原理图。以下相关的分析中正确的是
A.电动机工作过程中，消耗 的电能全部转化为内能
B. 电动机工作过程中，消耗的电能全部转化为机械能
C. 电动机工作过程中，线圈中也产生感应电流
D. 电动机工作过程中，线圈中的电流方向保持不变
6、【山东省泰安市2014年中考物理试题】在制作简易电动机的过程中，若要改变电动机的转动方向，可以
A．将电源的正负极对调 B．改变通电电流的大小
C．换用磁性更强的磁铁 D．增加电动机的线圈匝数
7、【黑龙江省哈尔滨市2014年初中升学考试综合试卷物理部分】小明以塑料管为连接轴将两个玩具
电机的转轴连接起来，并连接如图所示的电路，开关S
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
闭合后，灯泡发光．下列说法不正确的是( )
A．甲、乙电机转动
B．甲电机相当于发电机
C．乙电机相当 于电动机
D．将电源正负极对调，灯泡亮度发生改变
8.【福建省漳州市2015年中考物理试卷】爱动手的小燕从易拉罐剪下一铝条，如图所示，在铝条两端重叠处
用图钉从环外扎透，钉尖放在电池的正极上面，电池负极下面吸附一块圆柱形的强磁铁，铝环的侧边与磁铁
的柱面相接触时，发现铝环以图钉尖为轴心不停地转动，请说出铝环转动的原因 ，发电机，电动机，
内燃机中，工作原理与此相同的是 ．
9.【江西省南昌市2015年初中毕业暨中等学校招生考试】如图所示，是灵敏电流计内部结构示意图，它的工
作原理是利用通电导体在 中会受到 的作用，使指针发生偏转。此时如果改变线圈中的电流方向，指
针的偏转方向 （选填“会”或“不会”）发生改变。
10、【江苏省泰州市汪群初级中学2014届九年级下学期学情检测】电磁感应现象是英国物理学家法拉第首先
发现的，探究该现象应选用图中_________（填“甲”或“乙”）所示的装置进行实验，在这个实验中感应电
流的方向与磁场方向和___________方向有关。甲图装置中，导体ab左右移动，观察到小量程电流表指针
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
________，说明产生的是___________。根据另一个图中装置进行实验得到的现象和结论，人类制造出了
___________（选填“电动机”或“发电机”）。
