专题13 凸透镜成像的规律（第01期）

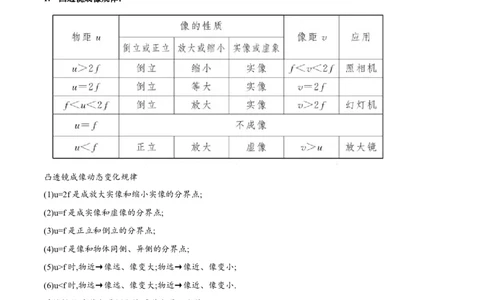

1. 凸透镜成像规律：
凸透镜成像动态变化规律
(1)u=2f是成放大实像和缩小实像的分界点;
[来源:]
(2)u=f是成实像和虚像的分界点;
(3)u=f是正立和倒立的分界点;
(4)u=f是像和物体同侧、异侧的分界点;
[来源:.Com]
(5)u>f时,物近→像远、像变大;物远→像近、像变小;
(6)u<f时,物远→像远、像变大;物近→像近、像变小.
关键提醒:实像都是倒立的;虚像都是正立的.
典型例题
用图甲所示的装置测出凸透镜的焦距，并“探究凸透镜成像规律”，当蜡烛、透镜、光屏位置如图乙时，在光屏
上可成清晰的像．下列说法正确的是
[来源:学。科。网]
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．凸透镜的焦距是40cm
B．图乙中烛焰成的是倒立放大的像
C．照相机成像特点与图乙中所成像的特点相同
D．将蜡烛远离凸透镜，保持凸透镜、光屏位置不变，烛焰可在光屏上成清晰的像
【答案】 B 解析A、平行于主光轴的光线经凸透镜折射后将汇聚于点F，点F即为此透镜的焦点，从焦点到
透镜中心的距离即为焦距，则透镜的焦距为40cm-30cm=10cm，故本选项错误；B、图乙中，物距u=12cm，像距
v=23cm，像距大于物距，由凸透镜成像规律可知，图乙中烛焰成的是倒立放大的实像，故本选项正确；
C、由凸透镜成像规律可知，当u＞2f时，成倒立缩小的实像，应用于照相机．故本选项错误；D、因为凸透镜成
实像时，物距增大，像距减小，所以将蜡烛远离凸透镜，保持凸透镜、光屏位置不变，则在光屏上不能成清晰
的像，要想在光屏上成清晰的像，应将光屏向靠近透镜的方向移动，故本选项错误．故选B．
易错点拨：凸透镜成像规律是一难点，考生出错率较高，可分以下几步进行研究
第一步：弄清题中的数据的含义，看是物距、像距、焦距。
第二步：从题中信息弄清楚到底是哪一种成像规律。
第三步：确定物距和焦距的关系或像距和焦距的关系，并用字母具体表示出来。
第四步：将数据代入字母关系式中解不等式，问题就得到解决了。

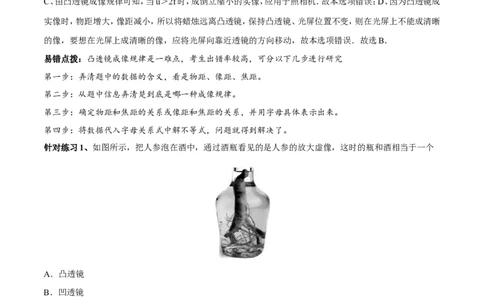

针对练习1、如图所示，把人参泡在酒中，通过酒瓶看见的是人参的放大虚像，这时的瓶和酒相当于一个
A．凸透镜
B．凹透镜
C．凸面镜
D．凹面镜
针对练习2在研究凸透镜成像规律的实验中，当蜡烛距凸透镜20cm时，在光屏上成缩小的实像．则凸透镜的
焦距可能是
A．5cm
B．10cm
C．15cm
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
D．20cm
针对练习3 在“探究凸透镜的成像规律”时，把蜡烛放在凸透镜前30cm处，光屏上可接收到倒立缩小清晰
的像。则该凸透镜的焦距可能为
A．10cm B．15cm C．20cm D．30cm
2. 探究凸透镜成像规律：
在研究凸透镜成像特点的实验中,依次把蜡烛、凸透镜和光屏放在同一直线上,并调整它们的高度,使蜡烛、凸
透镜和光屏的中心大致在同一水平高度,目的是使所成的像成在光屏中间,同时又便于我们观察.

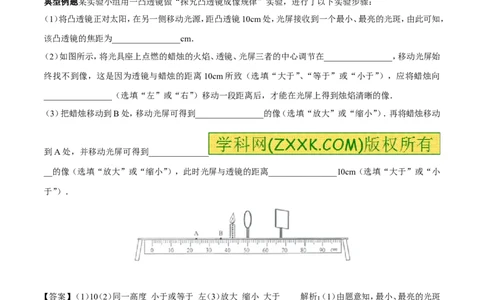

典型例题某实验小组用一凸透镜做“探究凸透镜成像规律”实验，进行了以下实验步骤：
[来源:.Com]
（1）将凸透镜正对太阳，在另一侧移动光源，距凸透镜10cm处，光屏接收到一个最小、最亮的光斑，由此可知，
该凸透镜的焦距为________________cm．
[来源:]
（2）如图所示，将光具座上点燃的蜡烛的火焰、透镜、光屏三者的中心调节在________________，移动光屏始
终找不到像，这是因为透镜与蜡烛的距离10cm所致（选填“大于”、“等于”或“小于”），应将蜡烛向
________________（选填“左”或“右”）移动一段距离后，才能在光屏上得到烛焰清晰的像．
（3）把蜡烛移动到B处，移动光屏可得到________________的像（选填“放大”或“缩小”）．再将蜡烛移动
到A处，并移动光屏可得到______________
__的像（选填“放大”或“缩小”），此时光屏与透镜的距离________________10cm（选填“大于”或“小
于”）．
【答案】 （1）10（2）同一高度 小于或等于 左（3）放大 缩小 大于 解析：（1）由题意知，最小、最亮的光斑
是焦点，所以焦距为10cm；（2）为使像能成在光屏的中央，将光具座上点燃的蜡烛的火焰、透镜、光屏三者的
中心调节在同一高度处；在光屏上找不到像，可能是因为成虚像或不能成像，则物距可能小于焦距或等于焦
距；要在光屏上成像，应将蜡烛移动到1倍焦距之外，所以应将蜡烛向左移动；（3）把蜡烛移动到B处，此时
物距为50cm-36cm= 14cm，处于1倍和2倍焦
距之间，成倒立缩小的实像；若在A处，物距为50cm-23cm=27cm，大于2倍焦距，所以成倒立缩小的实像，此
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
时像距处于1倍和2倍焦距之间，所以光屏与透镜的距离大于10cm．
易错点拨：蜡烛与光屏之间的距离不能太小,否则不能成像.(2)蜡烛的火焰偏高时,像会偏低.(3)如果凸透镜只
有一半或其中的一半被遮住了,像也是完整的,但是像的亮度比较暗
针对练习1在 “探究-凸透镜成像规律”的实
验中：

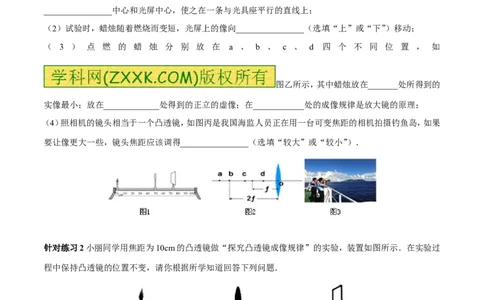

（ 1 ） 如 图 甲 所 示 ， 调 节 烛 焰 、
________________中心和光屏中心，使之在一条与光具座平行的直线上；
（2）试验时，蜡烛随着燃烧而变短，光屏上的像向________________（选填“上”或“下”）移动；
（ 3 ） 点 燃 的 蜡 烛 分 别 放 在 a 、 b 、 c 、 d 四 个 不 同 位 置 ， 如
图乙所示，其中蜡烛放在_______处所得到的
实像最小；放在_____________处得到的正立的虚像；在____________处的成像规律是放大镜的原理；
（4）照相机的镜头相当于一个凸透镜，如图丙是我国海监人员正在用一台可变焦距的相机拍摄钓鱼岛，如果
要让像更大一些，镜头焦距应该调得________________（选填“较大”或“较小”）．
针对练习2小丽同学用焦距为10cm的凸透镜做“探究凸透镜成像规律”的实验，装置如图所示．在实验过
程中保持凸透镜的位置不变，请你根据所学知道回答下列问题．
（1）实验前应首先调节蜡烛的焰心、________________、光屏的中心，在同一高度．
（2）改变蜡烛的位置，使其位于 20cm 刻度线外，再移动光屏，使烛焰在光屏上成清晰的倒立、
________________的实像（选填“放大”、“等大”或“缩小”）
（3）在实验（2）的基础上，将蜡烛和光屏互换位置，此时烛焰在光屏上成清晰________________的
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
________________实像（选填“放大”、“等大”或“缩小”）
（4）改变蜡烛的位 置，使其位于56cm刻度线
处，小丽从透镜的左侧通过透镜可以看到一个清晰的________________（选填“倒立”或“正立”）的像．利
用这种成像规律可制成________________镜．
针 对 练 习 3 小 强 用 如 图 18 所 示 的 实 验 器 材 探 究 凸 透 镜 成 像 的 规 律 （ 凸
透镜焦距为10cm ）。
（1）实验时，小强将蜡烛、凸透镜、光屏依次放在光具座上。点燃蜡烛后，发现光屏的上方出现了“亮斑”，如
图甲 所示，为使烛焰的像能成在光屏的中央，
应把蜡烛向______（选填“上”或“下”）调。
（2）正确调节好实验装置后，小强开始实验。图乙是他某次的实验情景，此时他在光屏上看到了烛焰清晰的像，
则这个像一定是倒立、________的实像（选填“放大”或“缩小”或“等大”），生活中的
就是利用这一原理制成的。
(3)若将近视眼镜放在图乙中的凸透镜与蜡烛之间，发现光屏上的像变得模糊不清，此时应当向__________
（填“左”或“右”）移动光屏，便可再次得到清晰的像。
1. 在观察凸透镜成像的实验中，把物体从距凸透镜2倍焦距之外逐渐向凸透镜靠拢的过程中，光屏上所成的
像将（ ）
A.一直变大 B.一直变小
C.先变大后变小 D.先变小后变大
2. 2013年5月12日上午，央视5台直播了“中国万达”2013黄河口（东营）国际马拉松赛．此次比赛首次启
用航拍，向国内外全方位展示赛事盛况，展现了东营市生态文明典范城市的发展成果．已知摄像机镜头相当
于一个凸透镜，航拍时物距大于2倍焦距．关于航拍成像的性质，下列说法正确的是
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．放大、正立的实像
B．放大、倒 立的实像
C．缩小、正立的实像
D．缩小 、倒立的实像
3. 在研究凸透镜成像实验时，当烛焰离透镜12 cm时成的是放大的实像，当烛焰离透镜7 cm时成的是放大的
虚像，则这个透镜的焦距不 可能是下列的哪
个值（ ）
A.8 cm B.10 cm C.11 cm D.14 cm
4. 如图所示，在做“探究凸透镜成像 ”实验
时，光屏上恰成一个清晰的像，则此时烛焰所成
的像是 、 的实像；如果使烛焰沿主轴远离凸透镜，仍要在光屏上得到清晰的像，则光屏应
向 （选填“左”或“右”） 移动。
5. 如下图甲所示，一束平行光经过一凸透镜，调节光屏的位置直到在光屏上得到一个最小、最亮的光斑。小楠
用此凸透镜做“探究凸透镜成像规律”的实验，并用蜡烛作光源，实验装置如图乙所示。
(1)该凸透镜的焦距为_______cm。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
(2)实验前要调整凸透镜和光屏的高度，使它们的中心与烛焰的中心大致在_______________。
(3)当蜡烛、凸透镜位于图乙中刻度对应的位置时，光屏上得到一个清晰的像，该像是一个倒立、_______ (选
填“放大”或“缩小”)的实像，此时所成的像与_____________所成的像性质相同(选填“照相机”、“投影
仪”或“放大镜”)。
(4)如果她将蜡烛移到图乙中30cm刻度线处，这时光屏应向_______ (选填“左”或“右”)移动才能在光屏
上得到清晰的像。
1、【福建省泉州市2014年初中毕业、升学考试】如图所示为女航天员王亚平太空授课的情景，图中水球相当
于凸透镜，假设水球的焦距为f，则此时王亚平到水球的距离u应该是
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A. u＜f B.f＜u＜2f C. u = 2f
D. u＞2f
2【. 湖北省武汉市2015年中考物理试题】在探究凸透镜成像的实验中，先用焦距为10cm的透镜甲进行实验，
在透镜右侧的光屏上得到了清晰缩小的实像。接下来不改变发光体和凸透镜的位置，改用焦距为20cm的透
镜乙继续进行实验。下列情形可能发生的是（ ）
A．光屏向右移，能接收到清晰缩小的实像
B．光屏向左移，能接收到清晰放大的实像
C．光屏向左移，能接收到清晰缩小的实像
D．无论怎样移动光屏，都接收不到清晰的像
3.【山东省济南市2015年中考物理试题】把一只点燃的蜡烛放在焦距为10cm的凸透镜前16cm处.在凸透镜
的另一侧调 节光屏的位置可找到一个清晰的
烛焰的像.这个像是下图中的（ ）
4【. 山东省济宁市2015年中考物理试题】小夏用图1中的凸透镜探究成像规律，在图2的四个实验情景中，能
够在光屏上得到清晰像的是 （ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
图一
5..【湖北省宜昌市2015年初中毕业生学业考试】手持一个凸透镜在室内的白墙和窗户之间移动（离墙更近
些），在墙上能看到
A 倒立、缩小的实像 B 倒立、放大的实像
C 正立、放大的虚像 D 正立、缩小的虚像
6..【福建省福州市2015年中考物理试题】（4分）小华在探究凸透镜成像的规律中：
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
（1）他将凸透镜正对着太阳，使之在光屏上形成最小、最亮的光斑，如图15所示，则该透镜的焦距为____
cm。
（2）为使像成在光屏中央，应将烛焰、凸透镜和光屏三者中心调节到同一____。将蜡烛放在焦点以外时，都可
以在光屏上成 像（选填“实”或“虚”）。
（3）利用 该透镜可制作____眼镜（选填“远视”或“近
视”）
7. 【广东省梅州市2015年初中毕业生学业考试】小张同学探究“凸透镜成像规律”的实验装置如图所示，其
中焦距为15cm的凸透镜固定在光具座上50cm刻度线处，光屏和蜡烛分别位于凸透镜两侧。
（1）小张将蜡烛移至光具座上10cm刻度线处，移动光屏，直到烛焰在光屏上成清晰的像，则该像是 的
实像（选填“放大”、“等大”或“缩小”）；
（2）小张将蜡烛移至光具座上30cm刻度线处，移动光屏，直到烛焰在光屏上成清晰的像，则该像是 的
实像（选填“倒立”或“正立”）；
（3）小张再将蜡烛移至光具座上40cm刻度线处，他从透镜的右侧通过透镜可以看到烛焰
的像（选填“倒立”或“正立”）；
（4）以上（1）、（2）步骤中，小张将蜡烛从光具座上10cm向30cm移动时，若要让烛焰在光屏上能再次成清晰
的像，光屏应 （选填“远离”或“靠近”）透镜，此时所成像的大
小将 （选填“变大”、“变小”或“不
变”）。
8.【湖南省益阳市2015年中考物理试题】如图所示，在做“探究凸透镜成像的规律”的实验中，烛焰在图示
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
位置时能在光屏上成清晰的像，所成的像是倒立 （填“放大”、“等大”或“缩小”）的实像。
现将蜡烛沿主光轴向远离凸透镜的方向移动，要使烛焰仍能在光屏上成清晰的像，则光屏应沿主光轴向
（填“远离”或“靠近”）凸透镜的方向移动。
9【. 辽宁省丹东市2015年中考物理试题】.如图所示，小勇利用焦距为10cm的放大镜看自己的手指纹时，应将
手指放在距放大镜_______（填“大于”、“小于”或“等于”）10cm的位置。当他将手臂伸直，这个放大镜看
窗外远处的物体时，他所看到的是倒立的、_______（填“放大”、“缩小”或“等大”)的实像。
