专题 12 透镜（第 01 期）

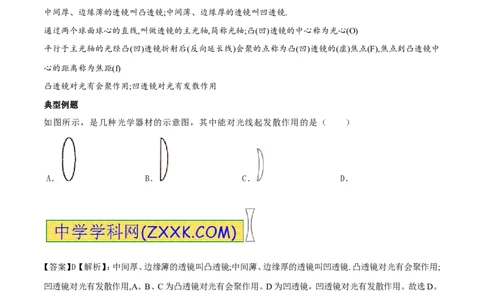

1. 凸透镜和凹透镜：
[来源:]
中间厚、边缘薄的透镜叫凸透镜;中间薄、边缘厚的透镜叫凹透镜.
通过两个球面球心的直线,叫做透镜的主光轴,简称光轴;凸(凹)透镜的中心称为光心(O)
平行于主光轴的光经凸(凹)透镜折射后(反向延长线)会聚的点称为凸(凹)透镜的(虚)焦点(F),焦点到凸透镜中
心的距离称为焦距(f)
凸透镜对光有会聚作用;凹透镜对光有发散作用
典型例题
如图所示，是几种光学器材的示意图，其中能对光线起发散作用的是（ ）
A． B． C． D．
【答案】D【解析】：中间厚、边缘薄的透镜叫凸透镜;中间薄、边缘厚的透镜叫凹透镜. 凸透镜对光有会聚作用;
凹透镜对光有发散作用,A、B、C为凸透镜对光有会聚作用。D为凹透镜，凹透镜对光有发散作用。故选D。
易错点拨：在做题中，考生因不能熟练掌握凸透镜和凹透镜的特点和对光线的作用而出错．应熟练掌握凹透
镜、凸透镜的特点；凸透镜对光线有会聚作用，凹透镜对光线有发散作用．
针对练习
1、常言道，水火不相容，但用透明冰块磨制成的一个光学器件却可以取火，这个器件相当于下面的
A．平面镜
[来源:学&科&网Z&X&X&K]
B．凸面镜
C．凸透镜
D．凹透镜
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
1. C 解析:凸透镜对光线有会聚作用，凸透镜的材料可以是玻璃、水、冰或其他透明物质，尽管材料不同，
但对光线都有会聚作用．透明冰块磨制成一个光学器件，光线可以透过；可以取火是因为这个光学透镜可以
会聚光线，凸透镜又叫会聚透镜．
针对练习2有少数游客在山上游玩时将空纯净水瓶仍在山上，这样做既污染了环境，同时还可能引起山林火
灾．这是因为，当下雨时纯净水瓶装入水后，就相当于一个___ 透镜．晴天强太阳光照射它时，它对光线会产
生_____ 作用，可能会引起枯叶着火．因此我们在山中游玩时一定要注意保护环境．
2. 凸 会聚 解析:下雨时，雨水流入纯净水瓶，容易形成中间厚边缘薄的水凸透镜．水凸透镜对太阳光
有会聚作用，形成温度比较高的光点，容易点燃枯叶，发生火灾．故答案为：凸；会聚．

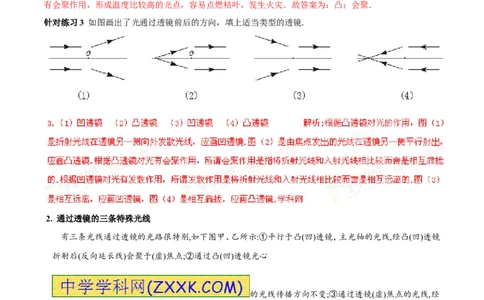

针对练习3 如图画出了光通过透镜前后的方向，填上适当类型的透镜.
2. 通过透镜的三条特殊光线
有三条光线通过透镜的光路很特别,如下图甲、乙所示:①平行于凸(凹)透镜，主光轴的光线,经凸(凹)透镜
折射后(反向延长线)会聚于(虚)焦点;②通过凸(凹)透镜光心
的光线传播方向不变;③通过透镜(虚)焦点的光线,经
凸(凹)透镜折射后平行于主光轴射出
典型例题如图所示，SA、SB是光源S发出的两条光线。其中SA平行于主光轴，SB过左焦点，请画出这两条光
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
线通过凸透镜后的光线。
【答案】

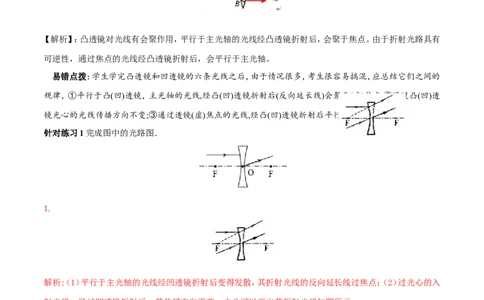

【解析】：凸透镜对光线有会聚作用，平行于主光轴的光线经凸透镜折射后，会聚于焦点。由于折射光路具有
可逆性，通过焦点的光线经凸透镜折射后，会平行于主光轴。
[来源:Z,xx,k.Com]
易错点拨：学生学完凸透镜和凹透镜的六条光线之后，由于情况很多，考生很容易搞混，应总结它们之间的
规律，①平行于凸(凹)透镜，主光轴的光线,经凸(凹)透镜折射后(反向延长线)会聚于(虚)焦点;②通过凸(凹)透
镜光心的光线传播方向不变;③通过透镜(虚)焦点的光线,经凸(凹)透镜折射后平行于主光轴射出
针对练习1完成图中的光路图．
1.
[来源:学.科.网]
解析:（1）平行于主光轴的光线经凹透镜折射后变得发散，其折射光线的反向延长线过焦点；（2）过光心的入
射光线，经过凹透镜折射后，其传播方向不变，由此可以画出其折射光线如图所示：
针对练习2一束光通过透镜的光路如图所示，哪幅图是正确的？（ ）
2. A 解析:A、入射光线平行于主光轴，经过凸透镜折射后，折射光线过焦点，故
A正确．
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
B、过焦点的入射光线经凸透镜折射后应该平行于主光轴射出，故B错误．C、凹透镜对光线有发散作用
现在是会聚了，故C错；D、平行于主光轴的入射光线经过凹透镜折射后，折射光线的反向延长线过焦
点．故D错．
针对练习3请完成左下方图中的光路；
3. 如图所示：
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
解析：光反射时，反 射角等于入射角，由图知，入射光
线经平面镜反射后，反射光线平行于主光轴，而平行于主光轴的光线经平面镜折射后过焦点，其光路图如图
所示。
1. 如图所示的光路图中，正确的是
1. A 解析:（1）凸透镜对光线有会聚作用，凹透镜对光线有发散作用．（2）凸透镜三条特殊光线的作
图：①通过焦点的光线经凸透镜折射后将平行于主光轴．②平行于主光轴的光线经凸透镜折射后将过焦点．
③过光心的光线经凸透镜折射后传播方向不改变．（3）凹透镜三条特殊光线的作图：①延长线过另一侧焦点
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
的光线经凹透镜折射后将平行于主光轴．②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线
过焦点．③过光心的光线经凹透镜折射后传播方向不改变．A、平行于主光轴的入射光线经过凸透镜折射后，
折射光线的通过焦点．故A正确；B、过焦点的入射光线，经凸透镜后，平行于主光轴射出，故B错误．C、入射
光线平行于主光轴，经过凹透镜折射后，折射光线的反向延长线过焦点，故C错．D、通过焦点的光线经凸透镜
折射后将平行于主光轴，故D错．故选A．
2. 为了提高防火意识，消防部门当众演示了一个令人惊奇的实验．将装有水的球形鱼缸摆放在窗边，让阳光
透过鱼缸照射到窗帘上，窗帘上聚光点的温度迅速上升，一会儿后，窗帘被点燃了．请你用光学及能量转化的
知 识 解 释 这 一 现 象 ： _____________________________________________________________
___．
2.装有水的球形鱼缸相当于凸透镜，凸透镜对光线有会聚作用．当阳光透过球形鱼缸时，将会聚于窗帘上某
点处，太阳能转化为内能，窗帘上的聚光点温度上升，窗帘被点燃． 解析:透明球形鱼缸装水后，中间
厚而边缘薄，类似于凸透镜，凸透镜对光线有会聚作用．
3. 如图，F是透镜的焦点，其中正确的光路图是（ ）
A B C D
4. 画出图中的BC的入射光线和AO的折射光线．
4.如图所示：
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
解析：凹透镜有三条特殊 光线：过光心的光线其传播方
向不变；指向另一侧焦点的光线经凹透镜折射后折射光线平行于主光轴；平行于主光轴的光线经凹透镜折射
后折射光线反向延长通过焦点。其光路图如图所示。
5. 根据凸透镜的成像规律，请在图中作出物体通过凸透镜所成的像。
5.如图：
解析：物体发出的射向凸透镜的光线中，通过凸透镜光心的光线传播方向不改变；跟主光轴平行的光线经凸
透镜折射后过焦点。折射后的光线的交点即为物体的像。如上图
1.【广西来宾市2015年中考物理试卷】下列透镜中，属于凹透镜的是（ ）
A． B． C． D．
1.D 解析：凸透镜的中间比边缘厚，凹透镜的中间比边缘薄，所以只有D是凹透镜；应选D。
2.【广西省南宁市2015初中毕业升学考试试卷】下图是德国设计师设计的一个球形透镜太阳能系统，通过透
镜聚光之后再发电。此透镜是一个（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．凸透镜，对光线具有会聚作用
B．凸透镜，对光线具有发散作用
C．凹透镜，对光线具有会聚作用
D．凹透镜，对光线具有发散作用
2.A 解析：两种透镜对光有不同的作用。凸透镜对光线有会聚作用；凹透镜太光线有发散的作用。透镜太
阳能通过透镜聚光后发电，故为凸透镜。选A。
3.（多）【山东省莱芜市2015年中考物理试题】有一次，小明上学前取自己的
眼镜时，发现自己的近视镜和爷爷的老花镜混在一起，
外形完全一样，如图所示，小明要想找出自己的眼镜，下列做法正确的是（ ）
A．用手摸镜时，中间薄边缘厚的是近视镜
B．让镜片正对太阳光，太阳光通过镜片 能呈现一个明亮小光斑的是近视镜
C．让镜片正对太阳光，太阳光通过镜片后能呈现一个大
光斑的是近视镜
D．拿着镜片看字，把字放大的是近视镜
3.AC 解析：近视镜的镜片是凹透镜，是中间薄边缘厚，对光具有发散作用，故A、C正确；太阳光通过
镜片 能呈现一个明亮小光斑的为凸透镜片是远视镜，故B错误；由于近视镜片是凹
透镜，不能把字放大，故D错误；应选AC。
4.【广东省茂名市2015年中考物理试卷】（多）如图所示为小明用透镜观察字的情况，下列说法正确的是（
）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．字与透镜的距离小于透镜的焦距
B．此透镜只能成虚像
C．此透镜可以用作近视眼镜
D．此透镜可以用来做照相机的镜头
4.A D 解析：由题图可以看出，用透镜观察字得到正立、放大的像，所以物距u2f时，成倒立、缩小的实像，D正确。答案为A D
5【. 湖南省怀化市2015年中考物理试卷】（2分）如图所
示，表示小欣同学用激光分别射向甲、乙两透镜后光的传播路径，由图可知甲透镜应是 透镜，乙透镜应是
透镜．（两空选填“凹”或“凸”）
5.凹 凸 解析：凸透镜有会聚光线的作用，凹透镜有发散光线的作用。分析通过透镜的光线与原来
相比是会聚还是发散；通过甲透镜的光线比原来入射光线更加远离主光轴，所以甲对光线有发散作用，因此
甲是凹透镜；通过乙透镜的光线比原来入射光线向主光轴靠拢，所以乙对光线有会聚作用，因此乙是凸透镜。
6..【 湖南省岳阳市2015年中考物理试题】根据已给出
的入射光和出射光，在方框内画出合适的透镜。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
6.如图所示
[来源:]
解析：由图示可以看，入射光束是平行的，折射光束是会聚的，所以根据透镜对光束的作用，可知方框中应填
上凸透镜。
7.【2015年广东省初中毕业生学业考试物理试题】请在题15-2图中画出光线AO的折射光线和BC的入射光
线。
7.如图：
解 析 ： 凹 透 镜 对 光 线 有 发 散 作 用 ， 初 中 阶 段 要 记 住 三 条 特 殊 光 线 过 凹
透镜的折射光线的画法。平行于主光轴的光线过凹透
镜后的折射光线的反向延 长线过虚焦点（反向延长线
画 虚 线 ， 简 称 ： 平 轴 反 过 焦 ） ， 经 过 光 心 的 光 线 ， 光 的 传 播 方 向 不 变 （ 简
称：过心不变），延长线过虚焦点的光线经凹透镜后折
射光线平行于主光轴（简称：过焦平轴）。光学作图一定要先看清光的传播方向。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
8【. 湖北省孝感市2015年中考物理试题】（8分）（1）如图，请作出凸透镜的入射光线和进入水中的折射光线。
8.如图：
解析：经凸透镜折射后过凸透镜焦点的光线，入射光线一定平行于主光轴，光由空气斜射入水中，折射角小于
入射角，作图如图所示。
9【. 辽宁省盘锦市2015年初中毕业升学考试】如图所示，请画出由S点发出的光经过凸透镜后的折射光线，并
确定发光点S的像点S′。
9.如下图所示
解析：平行于主光轴的光线经折射后通过对方焦点，射向光心的光线经折射后方向不变，反向延长两条折射
光线，交点就是像所在的位置。
10. 【 湖 北 省 孝 感 市 2014 届 中 考 理 综 试 卷 物 理 试 题 】 如 图
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
所示，S′是烛焰上S点经凸透镜所成的实像，SA是从S
点上射向凸透镜的一条任意光线，请画出光线SA经凸透镜折射后的光路图。
10.如图所示：
解析： S′是烛焰上S点经凸透镜所成的实像，即烛焰上S点所发出的所有光线经凸透镜折射后，折射光线都
相交于S′点，故从S点上射出的SA经凸透镜折射后过点S′.
