1. 凸透镜和凹透镜：

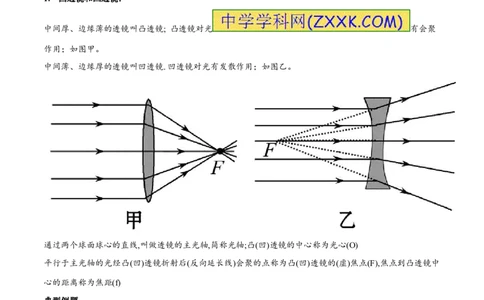

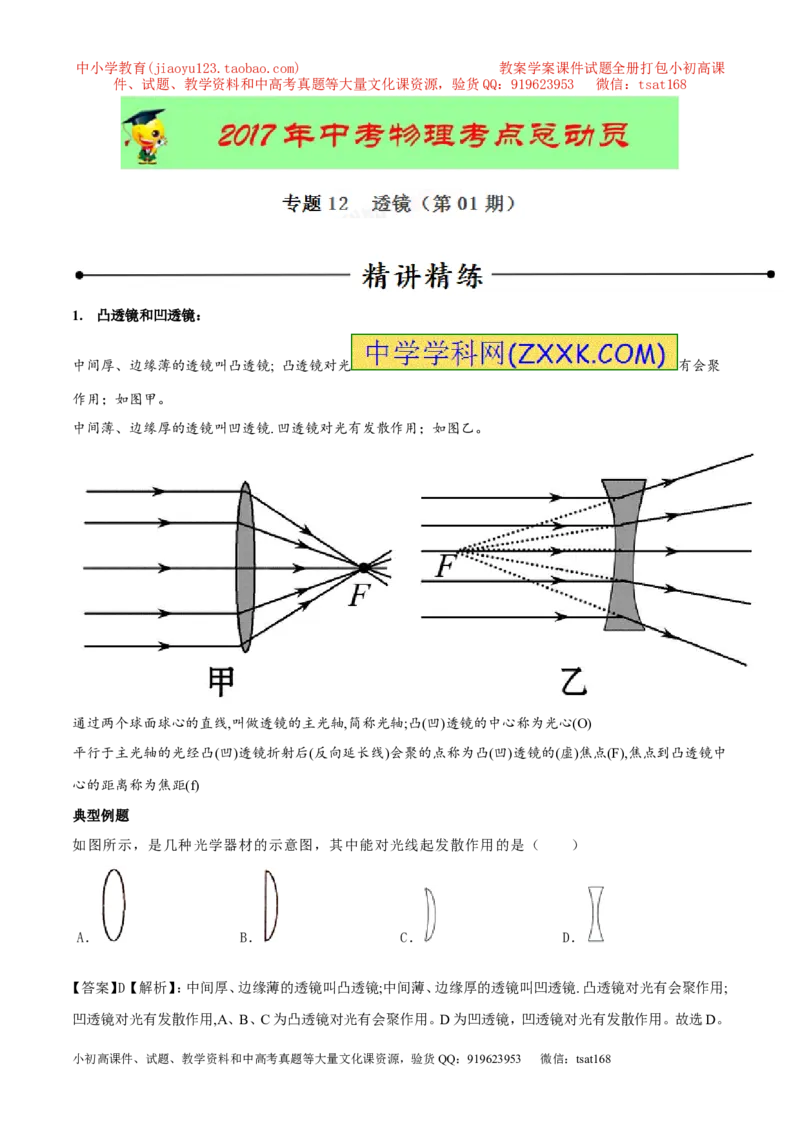

中间厚、边缘薄的透镜叫凸透镜; 凸透镜对光 有会聚
作用；如图甲。
中间薄、边缘厚的透镜叫凹透镜. 凹透镜对光有发散作用；如图乙。
通过两个球面球心的直线,叫做透镜的主光轴,简称光轴;凸(凹)透镜的中心称为光心(O)
平行于主光轴的光经凸(凹)透镜折射后(反向延长线)会聚的点称为凸(凹)透镜的(虚)焦点(F),焦点到凸透镜中
心的距离称为焦距(f)
典型例题
如图所示，是几种光学器材的示意图，其中能对光线起发散作用的是（ ）
A． B． C． D．
【答案】D【解析】：中间厚、边缘薄的透镜叫凸透镜;中间薄、边缘厚的透镜叫凹透镜. 凸透镜对光有会聚作用;
凹透镜对光有发散作用,A、B、C为凸透镜对光有会聚作用。D为凹透镜，凹透镜对光有发散作用。故选D。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
易错点拨： 在做题中，考生因不能熟练掌握凸透镜和凹
透镜的特点和对光线的作用而出错．应熟练掌握凹透镜、凸透镜的特点；凸透镜对光线有会聚作用，凹透镜对
光线有发散作用．
针对练习
1 、 常 言 道 ， 水 火 不 相 容 ， 但 用 透 明 冰 块 磨 制 成 的 一 个 光 学 器 件
却可以取火，这个器件相当于下面的
A．平面镜
B．凸面镜
C．凸透镜
D．凹透镜
针对练习2有少数游客在山上游玩时将空纯净水瓶仍在山上，这样做既污染了环境，同时还可能引起山林火
灾．这是因为，当下雨时纯净水瓶装入水后 ，就相当于
一 个 ___ 透 镜 ． 晴 天 强 太 阳 光 照 射 它 时 ， 它 对 光 线 会 产 生 _____ 作 用 ， 可 能 会 引
起枯叶着火．因此我们在山中游玩时一定要注意保护
环境．
[来源:学+科+网]

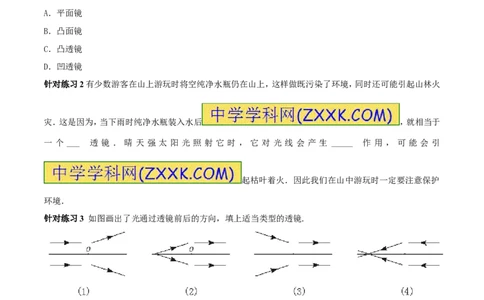

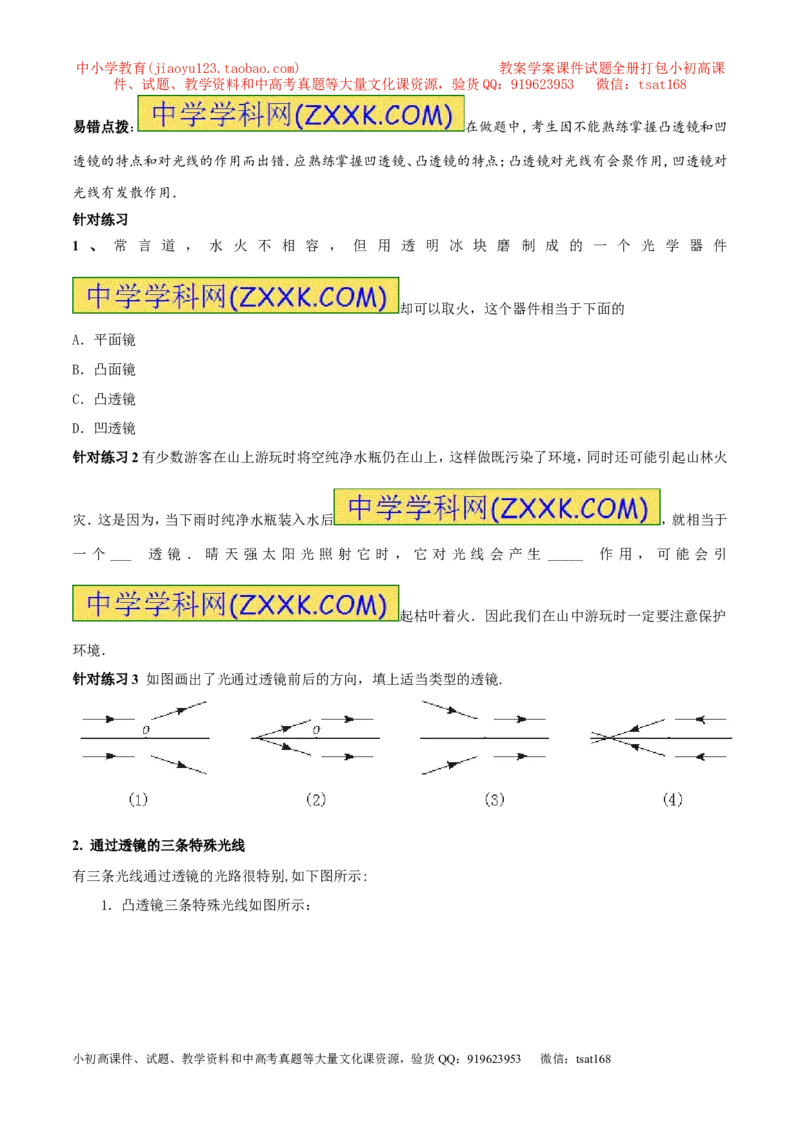

针对练习3 如图画出了光通过透镜前后的方向，填上适当类型的透镜.
2. 通过透镜的三条特殊光线

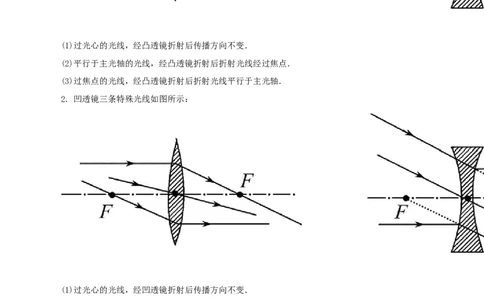

有三条光线通过透镜的光路很特别,如下图所示:
1．凸透镜三条特殊光线如图所示：
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
(1)过光心的光线，经凸透镜折射后传播方向不变．
(2)平行于主光轴的光线，经凸透镜折射后折射光线经过焦点．
(3)过焦点的光线，经凸透镜折射后折射光线平行于主光轴．
2．凹透镜三条特殊光线如图所示：
(1)过光心的光线，经凹透镜折射后传播方向不变．
(2)平行于主光轴的光线，经凹透镜折射后折射 光
线的反向延长线经过焦点．
(3)其延长线经过焦点的光线，经凹透镜折射后折射光线平行于主光轴．
注意事项：
(1)会聚和发散是相对于入射光线来说的，入射光线经透镜折射后传播方向更偏向主光轴的为会聚，入
射光线经透镜折射后更远离主光轴的为发散.
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
(2)每条光线的入射部分和折射部分都要分别标注箭头.
(3)光路都是可逆的.
典型例题如图所示，SA、SB是光源S发出的两条光线。其中SA平行于主光轴，SB过左焦点，请画出这两条光
线通过凸透镜后的光线。

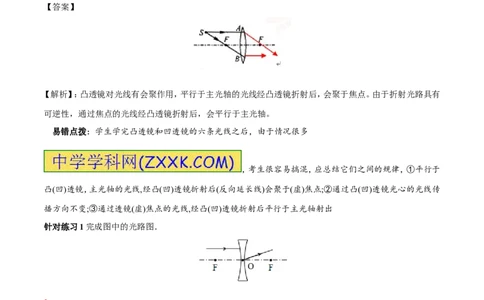

【答案】
【解析】：凸透镜对光线有会聚作用，平行于主光轴的光线经凸透镜折射后，会聚于焦点。由于折射光路具有
可逆性，通过焦点的光线经凸透镜折射后，会平行于主光轴。
易错点拨：学生学完凸透镜和凹透镜的六条光线之后，由于情况很多
，考生很容易搞混，应总结它们之间的规律，①平行于
凸(凹)透镜，主光轴的光线,经凸(凹)透镜折射后(反向延长线)会聚于(虚)焦点;②通过凸(凹)透镜光心的光线传
播方向不变;③通过透镜(虚)焦点的光线,经凸(凹)透镜折射后平行于主光轴射出
针对练习1完成图中的光路图．
1.
针对练习2一束光通过透镜的光路如图所示，哪幅图是正确的？（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168

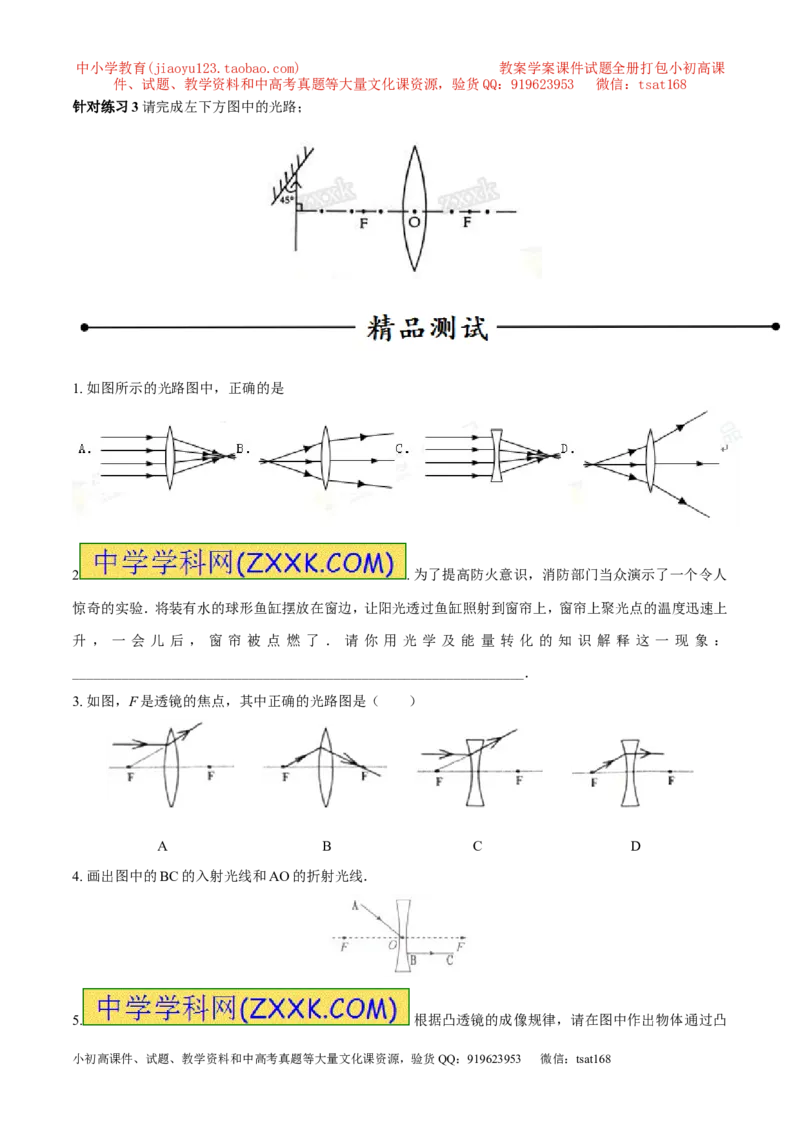

针对练习3请完成左下方图中的光路；
[来源:学§科§网Z§X§X§K]
1. 如图所示的光路图中，正确的是
2 . 为了提高防火意识，消防部门当众演示了一个令人
惊奇的实验．将装有水的球形鱼缸摆放在窗边，让阳光透过鱼缸照射到窗帘上，窗帘上聚光点的温度迅速上
升 ， 一 会 儿 后 ， 窗 帘 被 点 燃 了 ． 请 你 用 光 学 及 能 量 转 化 的 知 识 解 释 这 一 现 象 ：
________________________________________________________________．
3. 如图，F是透镜的焦点，其中正确的光路图是（ ）
A B C D
4. 画出图中的BC的入射光线和AO的折射光线．
5. 根据凸透镜的成像规律，请在图中作出物体通过凸
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
透镜所成的像。
6. 如图所示，F为凸透镜的焦点，O为光心，请画出入射光线所对应的折射光线．
1.【广西来宾市2015年中考物理试卷】下列透镜中，属于凹透镜的是（ ）
A． B． C． D．
[来源:学。科。网Z。X。X。K]
2.【广西省南宁市2015初中毕业升学考试试卷】下图是德国设计师设计的一个球形透镜太阳能系统，通过透
镜聚光之后再发电 。此透镜是一个（ ）
A．凸透镜，对光线具有会聚作用
B．凸透镜，对光线具有发散作用
C．凹透镜，对光线具有会聚作用
[来源:]
D．凹透镜，对光线 具有发散作用
3. 【2016·郴州卷】同学们在用温度计测量烧杯中水的温度时，从侧面可以观察到温度计插入水中的部分变
大了。下列设备中应用了这一光学原理的是（ ）
A．照相机 B．放大镜 C．投影仪 D．
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
平面镜
4. 【2016·赤峰卷】下列说法错误的是（ ）
A、眼睛对光有会聚 作
用 B、近视眼镜对光有发散作用
C、凸面镜对 光有会聚作用 D、远视眼镜对光有会
聚作用
5. 【2016·南京卷】如图甲所示，完成图中的光路．
F O F
甲
6..【湖南省岳阳市2015年中考物理试题】根据已给出的入射光和出射光，在方框内画出合适的透镜。
7. 【2016·衡阳卷】如图所示，在凸透镜的右焦点处有一平面镜垂直于主光轴放置．一束光AB经凸透镜和平
面镜怎样传播？画出光路图来．

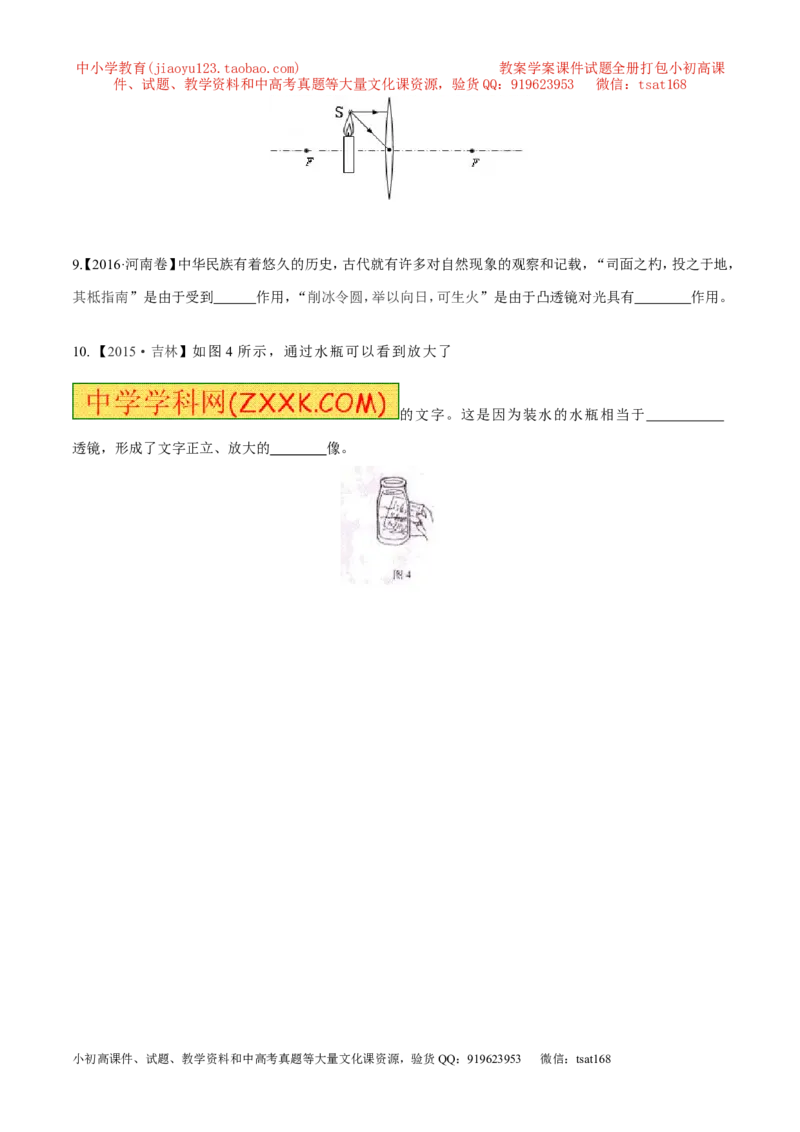

8. 【辽宁省盘锦市2015年初中毕业升学考试】如图所示，请画出由S点发出的光经过凸
透镜后的折射光线，并确定发光点S的像点S′。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
9【. 2016·河南卷】中华民族有着悠久的历史，古代就有许多对自然现象的观察和记载，“司面之杓，投之于地，
其柢指南”是由于受到 作用，“削冰令圆，举以向日，可生火”是由于凸透镜对光具有 作用。
[来源:Z|xx|k.Com]
10. 【2015·吉林】如图 4 所示，通过水瓶可以看到放大了
的文字。这是因为装水的水瓶相当于
透镜，形成了文字正立、放大的 像。
