专题 10 电压（第 04 期）

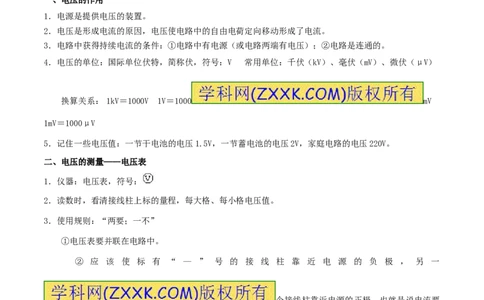

一、电压的作用
1．电源是提供电压的装置。
2．电压是形成电流的原因，电压使电路中的自由电荷定向移动形成了电流。
3．电路中获得持续电流的条件：①电路中有电源（或电路两端有电压）；②电路是连通的。
4．电压的单位：国际单位伏特，简称伏，符号：V 常用单位：千伏（kV）、毫伏（mV）、微伏（μV）
换算关系： 1kV＝1000V 1V＝1000 mV
1mV＝1000μV
5．记住一些电压值：一节干电池的电压1.5V，一节蓄电池的电压2V，家庭电路的电压220V。
二、电压的测量——电压表
1．仪器：电压表，符号：
2．读数时，看清接线柱上标的量程，每大格、每小格电压值。
3．使用规则：“两要；一不”
①电压表要并联在电路中。
② 应 该 使 标 有 “ — ” 号 的 接 线 柱 靠 近 电 源 的 负 极 ， 另 一
个接线柱靠近电源的正极，也就是说电流要
从“+”接线柱流入“-”接线柱流出。
③被测电压不要超过电压表的最大量程。
危害：被测电压超过电压表的最大量程时，不仅测不出电压值，电压表的指针还会被打弯甚至烧坏电压
表。
选择量程：实验室用电压表有两个量程， 0～3V和0～15V。测量时，先选大量程试触，若被测电压在3V
～ 15V 之 间 ， 可 用 15V 的 量 程 进 行 测 量 ； 若 被 测 电 压 小 于 3V ， 则 换 用
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
小的量程。
典型例题 【辽宁省沈阳市2014年中考物理模拟试题】（多）如图所示，当开关S闭合后，下列说法正确的
是（ ）
[来源:学.科.网Z.X.X.K]
A、灯L 与灯L 是串联，且灯L 被短路
1 2 1
B、电压表可测出灯L 两端的电压
1
C、电流表A 测的是灯L 的电流
1 1
D、电流表A 测的是灯L 的电流
2 2
解析：在分析电路连接情况时，由于电压表内阻很大，所在位置视为开路；电流表内阻很小，所在位置视为短
路。由图可知：灯L 与灯L 是并联，其两端电压相等，电压表可测出L 两端电压，电流表A 所测电流为干路
1 2 1 1
电流，A 所测电流为通过L 的电流，故本题正确选项是B、D。
2 2
答案：B、D

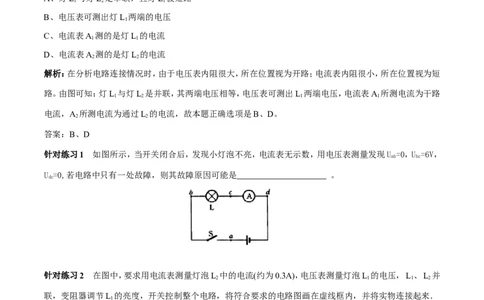

针对练习1 如图所示，当开关闭合后，发现小灯泡不亮，电流表无示数，用电压表测量发现U =0，U =6V，
ab bc
U =0,若电路中只有一处故障，则其故障原因可能是 。
dc
[来源:学_科_网Z_X_X_K]
针对练习2 在图中，要求用电流表测量灯泡L 中的电流(约为0.3A)，电压表测量灯泡L 的电压， L、 L 并
2 1 1 2
联，变阻器调节L 的亮度，开关控制整个电路，将符合要求的电路图画在虚线框内，并将实物连接起来 ．
1
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
针对练习3 如图所示的电路，小明想使灯L、L 组成串联电路，他必须闭合开关 ，断开其他的开关，若
1 2
小明闭合开关S、S，断开开关S，发现灯L 的亮度比L 亮，则灯L 两端的电压U、灯L 两端的电压U 的大
1 2 3 1 2 1 1 2 2
小关系为U U（选填“大于”“小于”或“等于”）。
1 2
L
1 S
1
S L
2 2
S
3

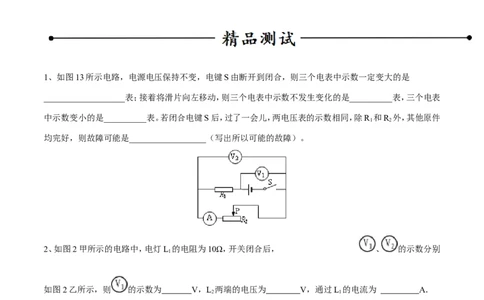

1、如图13所示电路，电源电压保持不变，电键S由断开到闭合，则三个电表中示数一定变大的是
___________________表；接着将滑片向左移动，则三个电表中示数不发生变化的是__________表，三个电表
中示数变小的是__________表。若闭合电键S后，过了一会儿，两电压表的示数相同，除R 和R 外，其他原件
1 2
均完好，则故障可能是__________________（写出所以可能的故障）。
2、如图2甲所示的电路中，电灯L 的电阻为10Ω，开关闭合后， 、 的示数分别
1
如图2乙所示，则 的示数为 V，L 两端的电压为 V，通过L 的电流为 A．
2 1
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
3、关于如图所示的电表的下列说法中，不正确的是（ ）
[来源:学_科_网]
A ． 它 是 一 个 电 压 表 B ． 它 的 示 数 一 定 是
1．7V
C ． 它 的 示 数 可 能 是 8 ． 5V D ． 它 有 一 个 负 接
线柱和两个正接线柱

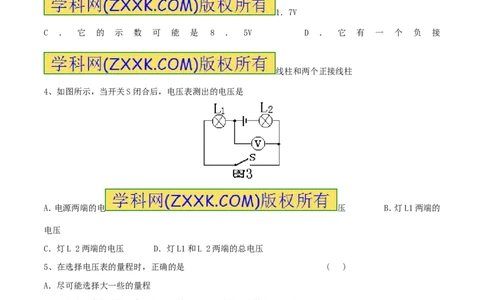

4、如图所示，当开关S闭合后，电压表测出的电压是
A．电源两端的电 压 B．灯L1两端的
电压
C．灯L 2两端的电压 D．灯L1和L 2两端的总电压
5、在选择电压表的量程时，正确的是 ( )
A．尽可能选择大一些的量程
B．试触大量程接线柱时发现指针偏转很小，应选用小量程进行测量
C．选用大小不同的量程测量，测量结果同样精确
D．试触时电压表示数2.8V，选15V的量程更好些
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
1【. 福建省龙岩市2015年中考物理试题】图 （a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）
所示，则电阻R 和R 两端的电压 分别为
1 2
[来源:学+科+网Z+X+X+K]
A．8V 2V B． 10V 2V
C．2V 8V D．2V 10V
2.【江苏省徐州市2015年初中毕业、升学考试】如图所示的电路，开关
闭合后，电压表 的示数是1.5V， 的示数
是4.5V，则电源电压是
A．1.5V B． 3V C．
4.5V D．6V
3．【2015年北京市燕山地区初中毕业考试】在国际单位制中，电压的单位是
A．安培
B．伏特
[来源:]
C． 焦耳
D．瓦特
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
4.【湖南省岳阳市2015年中考物理试题】如图甲所示是电阻R和灯泡L的U-I图像，由图可知电阻R的阻值
是 Ω；若将电阻R和小灯泡L串联在电路中（如图乙)，电流表示数为0.4A，则电源的电压是
V。
5、．【重庆市巴蜀中学2015届九年级下学期期中考试】小明按图8甲所示的电路进行实验，当闭合开关用电
器正常工作时，电压表V 和V 的指针位置完全一样，如图8乙所示，则L 两端的电压为_________V，L 两端
1 2 1 2
的电压为_________V。
图8
6.【湖南省常德市2015年中考物理试题】小明按下图甲的电路进行实验，当闭合开关用电器正常工作时，电
压表V 和V 的指针完全一样，如图乙所示，则
1 2
L 两端的电压为 V，L 两端的电压为
1 2
V。
[来源 :
7【. 山东省东营市2015年中考物理试题】．如图所示的电路中，电源电压保持不变，闭合开关S，将滑片P向左
移动，电压表示数___________（选填“变大”、“变小”或“不变”），电流表示数__________（选填“变
大”、“变小”或“不变”）。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
8、【. 湖北省黄冈市2015年初中毕业生学业水平考试物理试题】两只水果点亮了一只发光二极管（如图），金属
片A 是水果电池的____ （填“ 正极”或“负
极”），两水果之间____（填“串联”或“并联”）。现将二极管正负极接线对调，二极管不发光，此时水果电
池的正负极之间_____（填“有”或“没有”）电压。
9.【福建省厦门市2 015年中考物理试题】如
图13所示，电源电压为3V．闭合开关后，小灯泡L、L 都不亮．小鹭同学用电压表检测后，得出L 断路的结
1 2 1
论。其测量结果应该是：U = V，U = V，U =3V。
ab bc ac
10、【2014年中考•揭阳市】 在探究串联电路电压关系的实验中，物理实验小组按如图所示的电路测得电压
表V的示数是3.8V，电压表V 的示数是2.3V，电压表V 的示数应为（ ）
1 2
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A.1.5V B.3 .8V C.2.3V
D.6.1V
