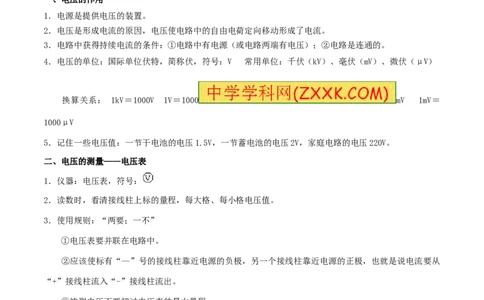

一、电压的作用
1．电源是提供电压的装置。
2．电压是形成电流的原因，电压使电路中的自由电荷定向移动形成了电流。
3．电路中获得持续电流的条件：①电路中有电源（或电路两端有电压）；②电路是连通的。
4．电压的单位：国际单位伏特，简称伏，符号：V 常用单位：千伏（kV）、毫伏（mV）、微伏（μV）
换算关系： 1kV＝1000V 1V＝1000 mV 1mV＝
1000μV
5．记住一些电压值：一节干电池的电压1.5V，一节蓄电池的电压2V，家庭电路的电压220V。
二、电压的测量——电压表
[来源:]
1．仪器：电压表，符号：
2．读数时，看清接线柱上标的量程，每大格、每小格电压值。
3．使用规则：“两要；一不”
①电压表要并联在电路中。
②应该使标有“—”号的接线柱靠近电源的负极，另一个接线柱靠近电源的正极，也就是说电流要从
“+”接线柱流入“-”接线柱流出。
③被测电压不要超过电压表的最大量程。
危害：被测电压超过电压表的最大量程时，不仅测
不出电压值，电压表的指针还会被打弯甚至烧坏电压表。
选择量程：实验室用电压表有两个量程， 0～3V和0～15V。测量时，先选大量程试触，若被测电压在3V
～15V之间，可用15V的量程进行测量；若被测电压小于3V，则换用小的量程。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
典型例题 【辽宁省沈阳市2014年中考物理模拟试题】（多）如图所示，当开关S闭合后，下列说法正确的
是（ ）
[来源:学_科_网]
A、灯L 与灯L 是串联，且灯L 被短路
1 2 1
B、电压表可测出灯L 两端的电压
1
C、电流表A 测的是灯L 的电流
1 1
D、电流表A 测的是灯L 的电流
2 2

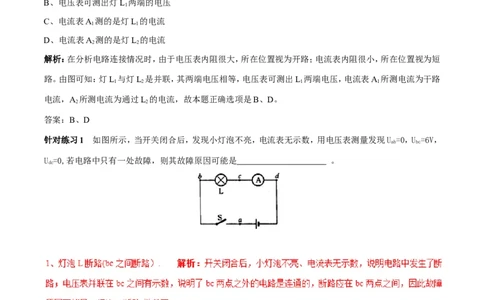

解析：在分析电路连接情况时，由于电压表内阻很大，所在位置视为开路；电流表内阻很小，所在位置视为短
路。由图可知：灯L 与灯L 是并联，其两端电压相等，电压表可测出L 两端电压，电流表A 所测电流为干路
1 2 1 1
电流，A 所测电流为通过L 的电流，故本题正确选项是B、D。
2 2
答案：B、D
针对练习1 如图所示，当开关闭合后，发现小灯泡不亮，电流表无示数，用电压表测量发现U =0，U =6V，
ab bc
U =0,若电路中只有一处故障，则其故障原因可能是 。
dc

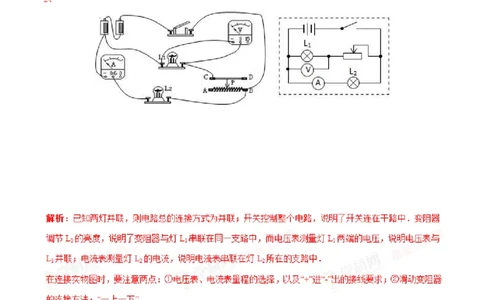

针对练习2 在图中，要求用电流表测量灯泡L 中的电流(约为0.3A)，电压表测量灯泡L 的电压， L、 L 并
2 1 1 2
联，变阻器调节L 的亮度，开关控制整个电路，将符合要求的电路图画在虚线框内，并将实物连接起来 ．
1
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
2、
针对练习3 如图所示的电路，小明想使灯L、L 组成串联电路，他必须闭合开关 ，断开其他的开关，若
1 2
小明闭合开关S、S，断开开关S，发现灯L 的亮度比L 亮，则灯L 两端的电压U、灯L 两端的电压U 的大
1 2 3 1 2 1 1 2 2
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
小关系为U U（选填“大于”“小于”或“等于”）。
1 2
L
1 S
1
S L
2 2
S
3
3、S 等于 解析：串联电路中电流只有一条路径，电流顺次通过各用电器，利用电流法来判断，电流从
3
电源正极出发，经灯L，开关S，灯L 回到电源负极。本题中还可以使灯L、L 并联，只要闭合开关S1、S2，断
1 3 2 1 2
开开关S3即可。在并联电路中，各支路两端电压都等于电源电压，即灯L、L 两端电压相等。灯L 比灯L 更
1 2 1 2
亮，说明灯L 中电流比L 中电流大。
1 2

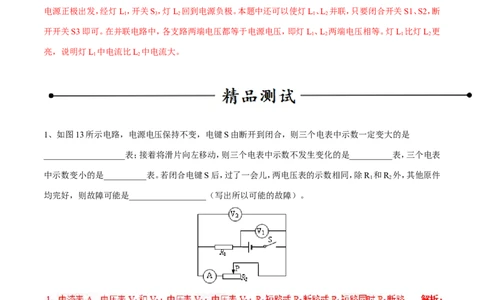

1、如图13所示电路，电源电压保持不变，电键S由断开到闭合，则三个电表中示数一定变大的是
___________________表；接着将滑片向左移动，则三个电表中示数不发生变化的是__________表，三个电表
中示数变小的是__________表。若闭合电键S后，过了一会儿，两电压表的示数相同，除R 和R 外，其他原件
1 2
均完好，则故障可能是__________________（写出所以可能的故障）。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
2、如图2甲所示的电路中，电灯L 的电阻为10Ω，开关闭合后， 、 的示数分别
1
如图2乙所示，则 的示数为 V，L 两端的电压为
2
V，通过L 的电流为 A．
1
2、5.5 2.5 0.3 解析：观察电路图可见， 测量的是L 两端电压， 测量的是电源电压（L、
2 1
L 串联总电压），根据串联电路电压规律可知 示数大于 示数,对照图2乙可知， 指针偏转角度小
2
于 指针偏转角度，故 使用的量程是0—15V， 使用的量程是0—3V，则 的示数为5.5V，L 两
2
端的电压（ 的示数）为2.5V,根据欧姆定律得通过L 的电流为
1
3、关于如图所示的电表的下列说法中，不正确的是（ ）
A．它是一个电压表 B．它的示数一定是1．7V
C ．它的示数可能是8．5V D．它有一个负接线柱和
两个正接线柱
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
4、如图所示，当开关S闭合后， 电压表测出的电压是
A．电源两端的电压 B．灯L1两端的电压
C．灯L 2两端的电压 D．灯L1和L 2两端的总电压
4、B 解析：从电路图中可以看出，电压表并联在灯L 两端，因此电压表测量灯L 两端的电压．故选B．
1 1
5 、 在 选 择 电 压 表 的 量 程 时 ， 正 确 的 是
( )
A．尽可能选择大一些的量程
B．试触大量程接线柱时发现指针偏转很小，应选用小量程进行测量
C．选用大小不同的量程测量，测量结果同样精确
D．试触时电压表示数2.8V，选15V的量程更好些
5、B 解析：A、在选择电压表的量程时，只要不超过量程，要选小一些的量程，目的是为了测量更准确，故A
错误．B、在选择电压表的量程时，实际电路中一般采取试触的方法，试触大量程接线柱时发现指针偏转很小，
应选用小量程进行测量．故B正确．C、只要不超过量程，选小一些的量程，测量更准确，故C错误．D、根据选
择电压表的量程时，只要不超过量程，要选小一些的量程；若试触时电压表示数2.8V，选3V的量程就够了，
故D错误．故选B．
1【. 福建省龙岩市2015年中考物理试题】图 （a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）
所示，则电阻R 和R 两端的电压分别为
1 2
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．8V 2V B．10V 2V C．2V 8V D．2V 10V
2【. 江苏省徐州市2015年初中毕业、升学考试】如图所示的电路，开关闭合后，电压表 的示数是1.5V，
的示数是4.5V，则电源电压是
A．1.5V B．3V C．4.5V D．6V
2、D 解析：由图示可知，两灯泡为串联关系，在串联电路中总电压等于各部分电压之和，所以电源电压等
于1.5V+4.5V=6V，故应选D。
3．【2015年北京市燕山地区初中毕业考试】在国际单位制中，电压的单位是
A．安培
[来源:]
B．伏特
C．焦耳
D．瓦特
3.B 解析：在国际单位制中，电压的单位是伏特，电流的单位是安培，电阻的单位是欧姆，应选B。
4【. 湖南省岳阳市2015 年中考物理试题】如图甲所示是
电阻R和灯泡L的U-I图像，由图可知电阻R的阻值是 Ω；若将电阻R和小灯泡L串联在电路中（如
图乙)，电流表示数为0.4A，则电源的电压是 V。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
5、．【重庆市巴蜀中学2015届九年级下学期期中考试】小明按图8甲所示的电路进行实验，当闭合开关用电
器正常工作时，电压表V 和V 的指针位置完全一样，如图8乙所示，则L 两端的电压为_________V，L 两端
1 2 1 2
的电压为_________V。
图8
5、.8 2 解析：V 和的测量的是电源电压，V 测量的是L 两端的电压，所以V 的示数应大于V 的示数，
1 2 2 1 2
两电表的指针位置相同，说明用的是0～15V量程，V 示数为10V，用的是0～3V量程，V 示数为2V，则L 两
1 2 1
端的电压为8V。
6.【湖南省常德市2015年中考物理试题】小明按下图甲的电路进行实验，当闭合开关用电器正常工作时，电
压表V 和V 的指针完全一样，如图乙所示，则L 两端的电压为 V，L 两端的电压为 V。
1 2 1 2
[来源 :学*科*网Z*X*X*K]
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
[来源:.Com]
7【. 山东省东营市2015年中考物理试题】．如图所示的电路中，电源电压保持不变，闭合开关S，将滑片P向左
移动，电压表示数___________（选填“变大”、“变小”或“不
变”），电流表示数__________（选填“变大”、“变
小”或“不变 ”）。
7、变小 变大 解析：由图示可知，变阻器与灯泡是串联的，电压表测的是滑动变阻器两端的电压；闭
合开关S，将滑片P向左移动时，电阻减小，总电阻减小，总电流增大，所以电流示数变大，灯泡两端的电压增
大，所以电压表的示数将变小。
8、.【湖北省黄冈市 2015年初中毕业生学业水平考试物
理试题】两只水果点亮了一只发光二极管（如图），金属片A 是水果电池的____ （填“正极”或“负
极”），两水果之间____（填“串联”或“并联”）。现
将二极管正负极接线 对调，二极管不发光，此时水果电
池的正负极之间_____（填“有”或“没有”）电压。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
8、 负极；串联；有 解析：在连接电路时，用电器的正极应与电源的正极相连，所以金属片A 是水果电池
的负，由于是和二极管的负极相连的；题图中的两个水果正负极首尾相接，所以是串联的；由于二极管具有单
向导电性，所以正负对调后，将不导电，所以二极管不发光，但此时正负之间的电压仍是存在的。
9【. 福建省厦门市2015年中考物理试题】如图13所示，电源电压为3V．闭合开关后，小灯泡L、L 都不亮．小
1 2
鹭同学用电压表检测后，得出L 断路的结论。其测量结果应该是：U = V，U = V，U =3V。
1 ab bc ac
9、3 0 解析：如果L 断路即开路，正电荷全集中在b点，负电荷全集中在a，则ab两端电压近似等于电
1
源电压3V，bc间相当于一根导线，电压为零。
10、【2014年中考•揭阳市】 在探究串联电路电压关系的实验中，物理实验小组按如图所示的电路测得电压
表V的示数是3.8V，电压表V 的示数是2.3V，电压表V 的示数应为（ ）
1 2
A .1.5V B.3
.8V C.2.3V D.6.1V
