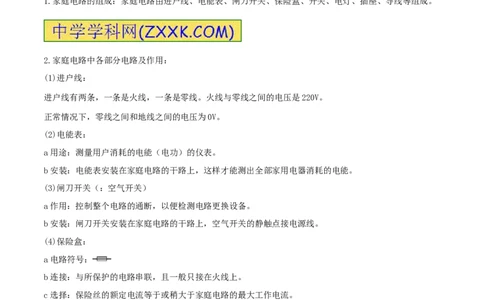

1.家庭电路的组成：家庭电路由进户线、电能表、闸刀开关、保险盒、开关、电灯、插座、导线等组成。
2.家庭电路中各部分电路及作用：
(1)进户线：
进户线有两条，一条是火线，一条是零线。火线与零线之间的电压是220V。
正常情况下，零线之间和地线之间的电压为0V。
(2)电能表：
a用途：测量用户消耗的电能（电功）的仪表。
b安装：电能表安装在家庭电路的干路上，这样才能测出全部家用电器消耗的电能。
(3)闸刀开关（：空气开关）
a作用：控制整个电路的通断，以便检测电路更换设备。
b安装：闸刀开关安装在家庭电路的干路上，空气开关的静触点接电源线。
(4)保险盒：
a电路符号：
b连接：与所保护的电路串联，且一般只接在火线上。
c选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。
d保险丝规格：保险丝越粗，额定电流越大。
e注意事项：不能用较粗的保险丝或铁丝、铜丝、铝丝等代替标准
的保险丝。因为铜丝的电阻小，产生的热量少，铜的熔
点高，不易熔断。
(5)插座:
a作用：连接家用电器，给可移动家用电器供电。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
b种类：常见的插座有二孔插座（下图左）和三孔插座（下图右）。
c安装：并联在家庭电路中，具体接线情况见右图。
d把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的金属外壳与大地连接起来，防
止了外壳带电引起的触电事故。

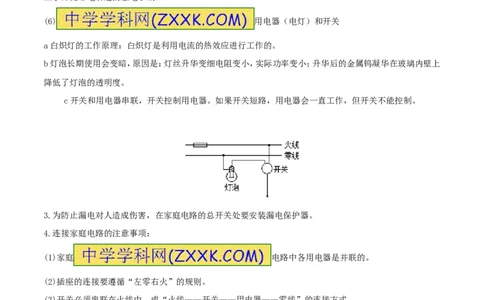

(6) 用电器（电灯）和开关
a白炽灯的工作原理：白炽灯是利用电流的热效应进行工作的。
b灯泡长期使用会变暗，原因是：灯丝升华变细电阻变小，实际功率变小；升华后的金属钨凝华在玻璃内壁上
降低了灯泡的透明度。
c开关和用电器串联，开关控制用电器。如果开关短路，用电器会一直工作，但开关不能控制。
3.为防止漏电对人造成伤害，在家庭电路的总开关处要安装漏电保护器。
4.连接家庭电路的注意事项：
(1)家庭 电路中各用电器是并联的。
(2)插座的连接要遵循“左零右火”的规则。
(3)开关必须串联在火线中，成“火线——开关——用电器——零线”的连接方式。
(4)与灯泡的灯座螺丝口相接的必须是零线。
(5)火线上必须接有保险丝，保险丝不能用铁丝、铜丝代替。（现在保险丝已被空气开关代替。）
(6)三线插头中的地线与用电器的金属外壳相连，插座上相应的导线和室外的大地相连。这样做可以防止外
壳带电给人造成伤害。
(7)虽然地线和零线正常情况下之间没有电压，但绝不能将地线和零线接通，否则易造成触电事故。
5.试电笔：用试电笔可以辨别火线和零线。使用时笔尖接触被测的导线，手必须接触笔尾的金属体。
(1)用试电笔测火线时氖管会发光；测零线时不会发光，因为零线内没有电压。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
(2)测电笔接触火线时，如果观察不到氖管发光，你认为产生这种现象的原因可能是：测电笔氖管已坏；手没
有接触笔尾金属体；火线断路。
(3)某次检修电路时，发现灯泡不亮，火线、零线都能使测电笔发光，可能的原因是：火线完好，零线处有断路，
被测段零线通过用电器和火线构成通路。
6.家庭电路中触电的原因：一是人体接触了火线和大地（单线触电），二是人体接触了火线和零线（双线触
电）。

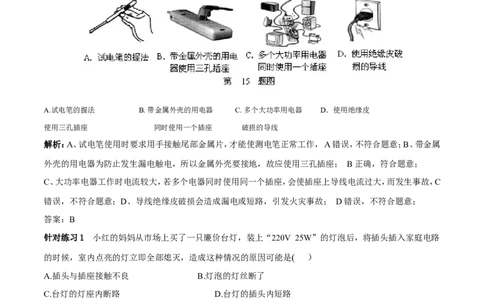

典型例题 如图是人们在生活用电中的几种做法，其中正确的是（ ）
A.试电笔的握法 B. 带金属外壳的用电器 C. 多个大功率用电器 D．使用绝缘皮
使用三孔插座 同时使用一个插座 破损的导线
解析：A、试电笔使用时要求用手接触尾部金属片，才能使测电笔正常工作， A错误，不符合题意；B、带金属
外壳的用电器为防止发生漏电触电，所以金属外壳要接地，故应使用三孔插座； B正确，符合题意；
C、大功率电器工作时电流较大，若多个电器同时使用同一个插座，会使插座上导线电流过大，而发生事故，C
错误，不符合题意；D、导线绝缘皮破损会造成漏电或短路，引发火灾事故； D错误，不符合题意；
答案：B
针对练习1 小红的妈妈从市场上买了一只廉价台灯，装上“220V 25W”的灯泡后，将插头插入家庭电路
的时候，室内点亮的灯立即全部熄灭，造成这种情况的原因可能是( ）
A.插头与插座接触不良 B.灯泡的灯丝断了
C.台灯的灯座内断路 D.台灯的插头内短路
针对练习2 在家庭电路中同时使用的用电器越多电路中的总电流________（选填“越大”或“越小”），为
了防止导线过热而发生危险，在电路中要________（选填“串联”或“并联”）保险丝，实际线路中发生接触
不良也是很危险的，应尽量避免，如图是两种硬导线与螺钉压按式接线柱接法（箭头方向表示拧紧螺钉的方
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
向），其中不容易造成接触不良的是________（选填“甲”或“乙”）。
[来源:]
甲 乙

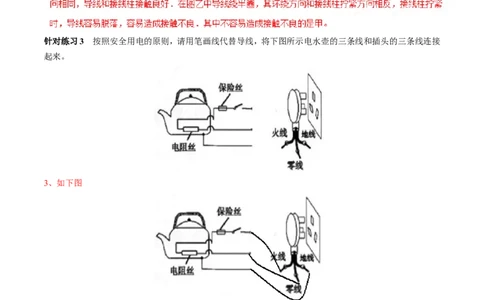

针对练习3 按照安全用电的原则，请用笔画线代替导线，将下图所示电水壶的三条线和插头的三条线连接
起来。
[来源:学_科_网Z_X_X_K]
3、如下图
解析：
用电器与插头连接时，火线和零线跟用电器的工作部分连接，地线与用电器的
金属外壳相连；对于电功率较大的用电器，要安装保险
丝，且把保险丝接在火线上。连接如上图。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168

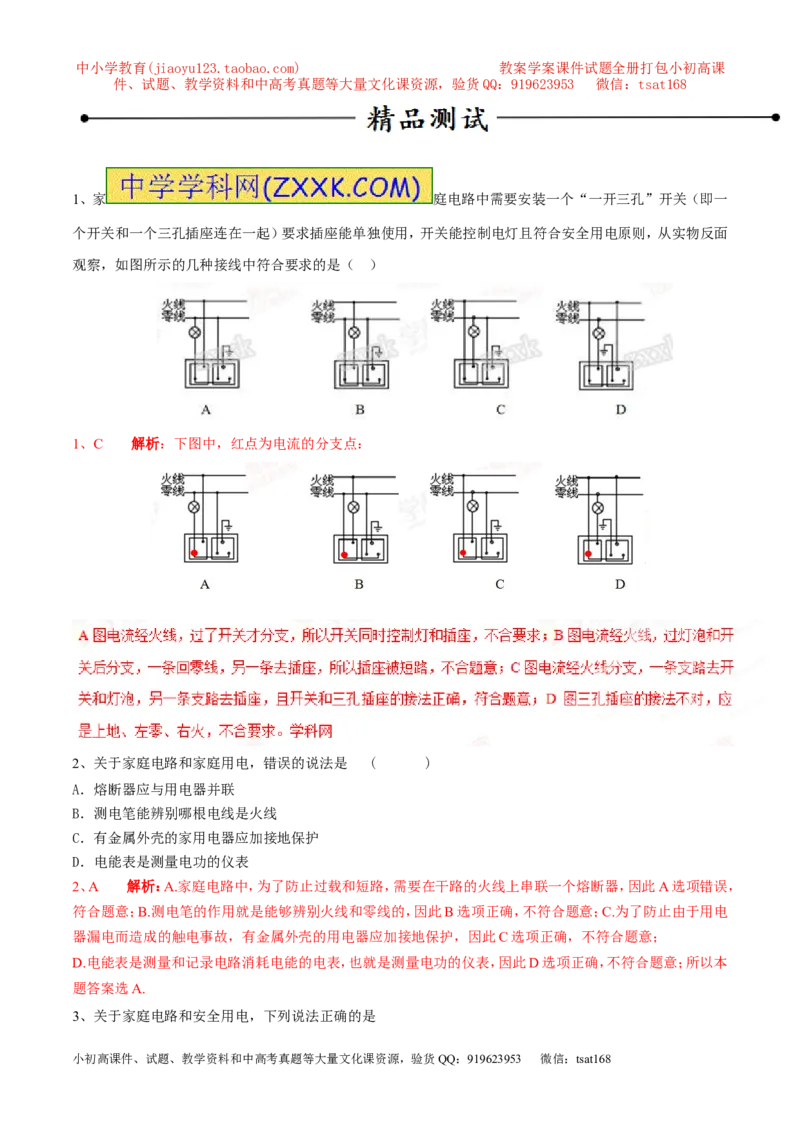

1、家 庭电路中需要安装一个“一开三孔”开关（即一
个开关和一个三孔插座连在一起）要求插座能单独使用，开关能控制电灯且符合安全用电原则，从实物反面
观察，如图所示的几种接线中符合要求的是（ ）
1、C 解析：下图中，红点为电流的分支点：
2、关于家庭电路和家庭用电，错误的说法是 ( )
A．熔断器应与用电器并联
B．测电笔能辨别哪根电线是火线
C．有金属外壳的家用电器应加接地保护
D．电能表是测量电功的仪表
2、A 解析：A.家庭电路中，为了防止过载和短路，需要在干路的火线上串联一个熔断器，因此A选项错误，
符合题意；B.测电笔的作用就是能够辨别火线和零线的，因此B选项正确，不符合题意；C.为了防止由于用电
器漏电而造成的触电事故，有金属外壳的用电器应加接地保护，因此C选项正确，不符合题意；
D.电能表是测量和记录电路消耗电能的电表，也就是测量电功的仪表，因此D选项正确，不符合题意；所以本
题答案选A.
3、关于家庭电路和安全用电，下列说法正确的是
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．只要是单手接触火线就不会发生触电事故
[来源:]
B．用试电笔可以辨别火线和零线
C．家用电器外壳都必须接地才能保证安全
D．家庭电路中的插座和电灯都是串联的
3、B 解析：触电事故的发生是直接或间接地和火线接触，站在地面单手接触火线就会发生触电事故，选
项A说法错误；试电笔是辨别火线和零线的，选项B说法正确；有金属外壳的用电器金属外壳必须接地，才
能保证安全，选项C说法错误；家庭电路中的插座和电灯都是并联的，选项D说法错误。故选B。
4、如图所示是常见的排插，当将插头插入家庭电路后，零线与火线间的电压为 V，插头中E与 线
相接．
[来源:学+科+网Z+X+X+K]
4、220 地 解析：零线在户外直接与大地相连，火线与零线间的电压为220V；插头中L与火线相连，
N与零线相连，E与地线相连，通常接在用电器的金属外壳上，目的是防止火线绝缘层破损与金属外壳相连，
人接触时发生触电事故。
5、教室里日光灯与电风扇间是以_____方式接入电路（选填“串联”或“并联”），它们所连电路的电压是
_____伏，维修保养它们时要注意用电安全；测量它们消耗电能的仪表是_____。

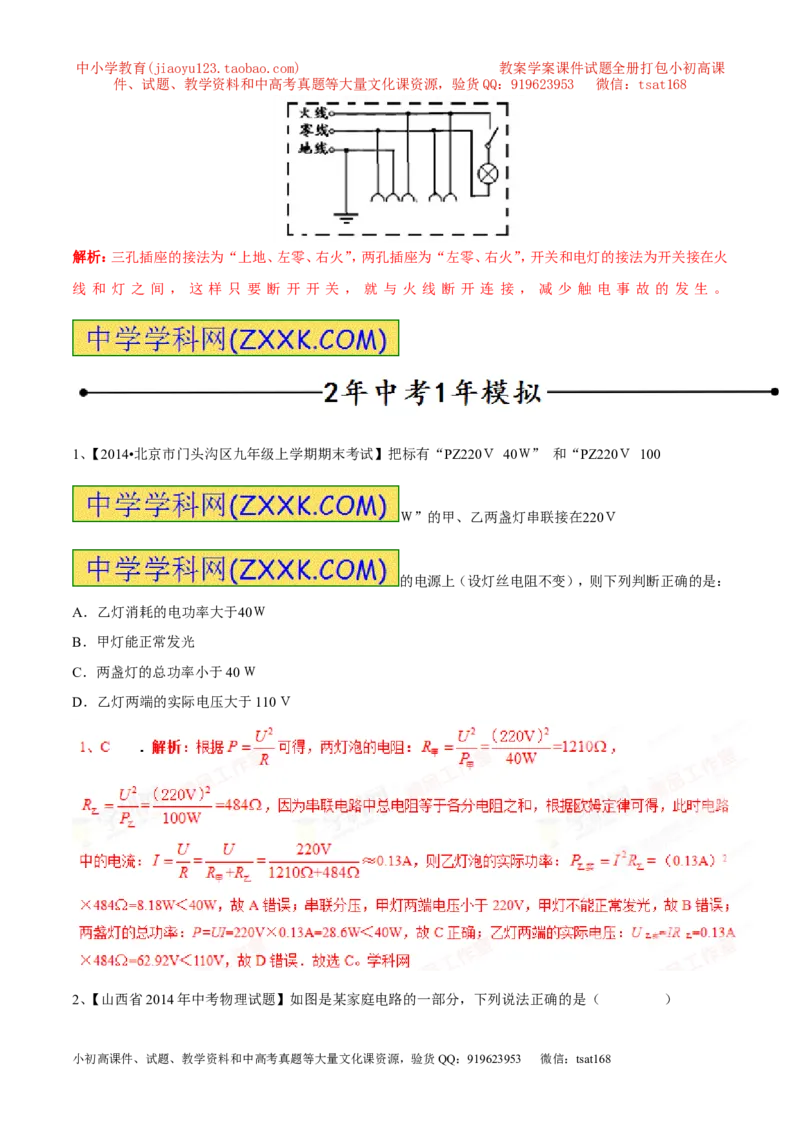

6、小红的卧室简单整洁，卧室的用电器只有一盏照明灯，墙面一侧还有一个插座，如图所示。请在虚线框内画
出该房间电路的电路图。
6、如图 ：
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
解析：三孔插座的接法为“上地、左零、右火”，两孔插座为“左零、右火”，开关和电灯的接法为开关接在火
线 和 灯 之 间 ， 这 样 只 要 断 开 开 关 ， 就 与 火 线 断 开 连 接 ， 减 少 触 电 事 故 的 发 生 。
1、【2014•北京市门头沟区九年级上学期期末考试】把标有“PZ220Ｖ 40Ｗ” 和“PZ220Ｖ 100
Ｗ”的甲、乙两盏灯串联接在220Ｖ
的电源上（设灯丝电阻不变），则下列判断正确的是：
A．乙灯消耗的电功率大于40Ｗ
B．甲灯能正常发光
C．两盏灯的总功率小于40Ｗ
D．乙灯两端的实际电压大于110Ｖ

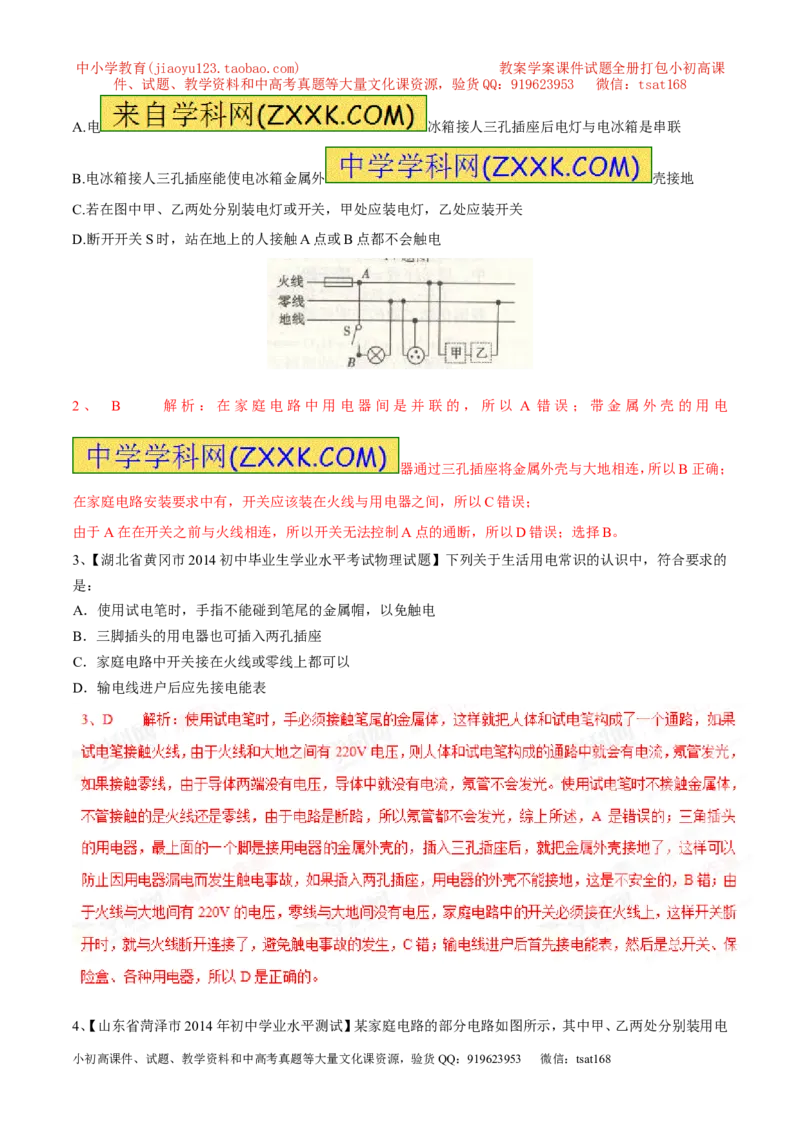

2、【山西省2014年中考物理试题】如图是某家庭电路的一部分，下列说法正确的是（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A.电 冰箱接人三孔插座后电灯与电冰箱是串联
B.电冰箱接人三孔插座能使电冰箱金属外 壳接地
C.若在图中甲、乙两处分别装电灯或开关，甲处应装电灯，乙处应装开关
D.断开开关S时，站在地上的人接触A点或B点都不会触电
2、 B 解析：在家庭电路中用电器间是并联的，所以 A 错误；带金属外壳的用电
器通过三孔插座将金属外壳与大地相连，所以B正确；
在家庭电路安装要求中有，开关应该装在火线与用电器之间，所以C错误；
由于A在在开关之前与火线相连，所以开关无法控制A点的通断，所以D错误；选择B。
3、【湖北省黄冈市2014初中毕业生学业水平考试物理试题】下列关于生活用电常识的认识中，符合要求的
是：
A．使用试电笔时，手指不能碰到笔尾的金属帽，以免触电
B．三脚插头的用电器也可插入两孔插座
C．家庭电路中开关接在火线或零线上都可以
D．输电线进户后应先接电能表
4、【山东省菏泽市2014年初中学业水平测试】某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
器和开关。对此电路，下列说法正确的是 （ ）
A．火线上的保险丝应该改装到零线上
B．甲处应装用电器，乙处应装开关
C．当用电器功率增大时，通过保险丝的电流就增大
学x科网]
D．当保险丝熔断后，可以用铜丝代替
保险丝
火线 ·
零线 ·
甲
乙
4、 C 解析： 火线上的保险丝如果改装到零线上，
当保险丝熔断时，电路还有电不安全。如果甲处应装用电器，乙处应装开关，当开关断开时，用电器还带电，
当用电器功率增大时，由I=P/U，通过保险丝的电流就增大，当保险丝熔断后，如果用铜丝代替不能起到保险
作用。选项C正确。
5.【黑龙江省龙东地区2015年初中毕业学业统一考试】如图是新安装的照明电路，已知两个灯泡并联，灯泡
的灯头接线存在一处故障，小刚学电工的检修方法，在保险丝处接入一个“220V 40W”的灯泡，当只闭合
S、S 时， L 和 L 都呈暗红色；当只闭合S、S 时，L 正常
1 0 1 2 0
发光，L 不发光，由此可以确定 （ ）
2
A.L 灯头断路 B.L 灯头短路 C.L 灯头短路 D.L 灯头断路
1 2 1 2
5.B 解析：当只闭合S、S 时，L 和 L 都呈暗红色，说明电路是通路，灯泡 处无故障；当只闭合S、S 时，
1 0 1 L1 2
L 正常发光，L 不发光，说明电路是通路，灯泡L 处短路了；故应选B。
0 2 2
6.【天津市2015年初 中学生学业考试考试】如图为某
同学设计的部分家庭电路示意图，其中电器元件连接错误的是（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A.空气开关 B.双孔插座 C.带开关的灯泡 D.三孔插座
7【. 江苏省连云港市2015年中考物理试题解析】家里某用电器发生短路，熔丝立即熔断，用下列方法进行检测，
如图所示，断开所有用电器的开关，用一个普通的白炽灯L作为“校验灯”，与熔断的熔丝并联，然后只闭合
S、S，若L正常发光，说明L ；只闭合S、S，若L发出暗红色的光（发光不正常），说明L 。（选填“正常”、
1 1 2 2
“短路”或“断路”）。通常人体安全电压不高于 V，生活中要注意用电安全。
[来源:学*科*网]
L
S
S 1 S 2
L L
1 2
7.短路 正常 36 解析：本题是排查家庭电路故障的方法。断开所有用电器的开关，用一个普通的
白炽灯L作为“校验灯”，与熔断的熔丝并联，然后只闭合S、S，则灯L、L 组成串联电路，若L正常发光，说
1 1
明L 两端电压为0，L 短路。只闭合S、S，灯L、L 组成串联电路，若L发出暗红色的光，说明L 正常。通常人
1 1 2 2 2
体安全电压不高于36V，生活中要注意安全用电。

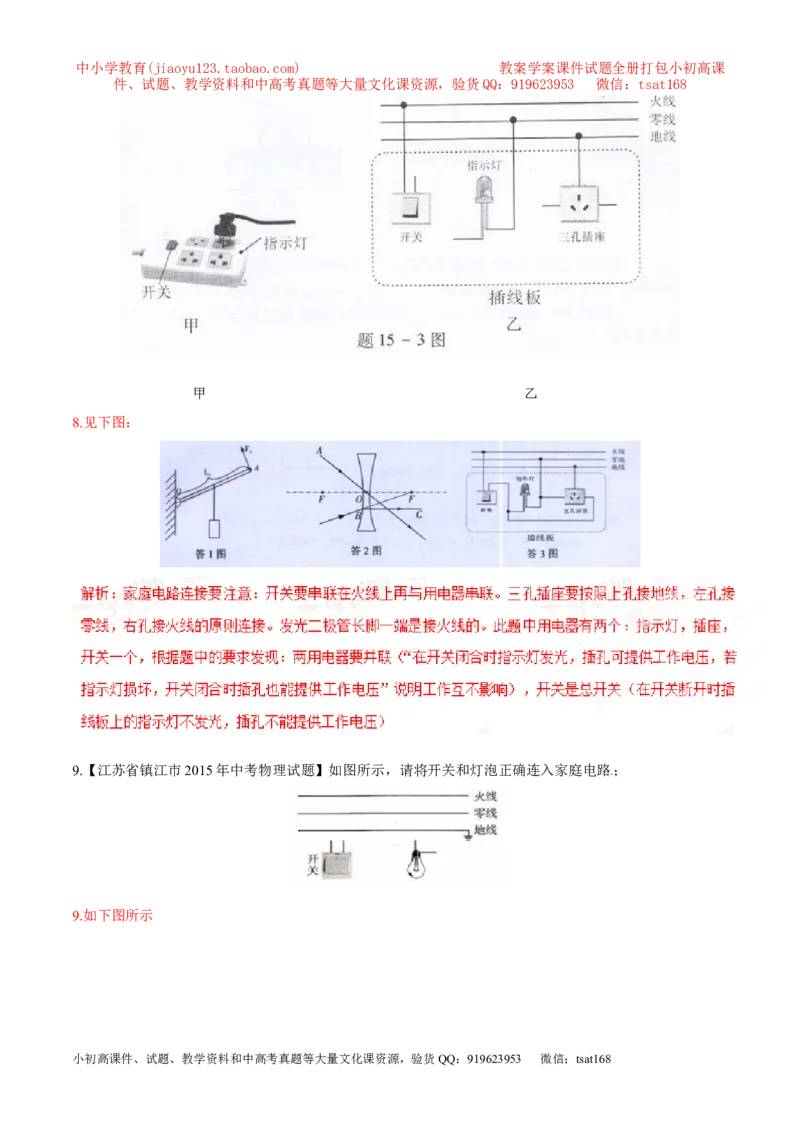

8.【2015年广东省初中毕业生学业考试物理试题】下图中甲是插线板，请将乙图的内部电路连接完整。要求：
在开关断开时插线板上的指示灯不发光，插孔不能提供工作电压；在开关闭合时指示灯发光，插孔可提供工
作电压，若指示灯损坏，开关闭合时插孔也能提供工作电压 。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
甲 乙
8.见下图：
9.【江苏省镇江市2015年中考物理试题】如图所示，请将开关和灯泡正确连入家庭电路；
9.如下图所示
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
解析：开关和灯泡应是串联接在一起的，开关的一端应接在火线上。
10.【辽宁省营口市2015年初中毕业生毕业升学考试】如图所示的家庭电路, 要求将开关、灯泡和带保险丝的
三孔插座正确连入电路中。
火线
零线
10.如下图所示
火线
零线
