家庭电路中电流过大的原因
1．发生短路是电路中电流过大的原因之一
（ 1 ） 短 路 ： 就 是 电 流 没 有 经 过 用 电 器 而 直 接 构 成 通 路 。
[来源:]
（2）原因：发生短路时，电路中的电阻很小，相当于导线的电阻，电路中的电流会很大。
（3）实际情况：在安装时致使火线和零线直接接通，或用电器内部火线和零线直接接通；电线或用电器的
绝缘皮由于老化而破损，致使火线和零线直接接通。
2．用电器的总功率过大是造成电流过大的另一原因
（1）原因：电源电压一定，用电器的总功率过时，根据公式I=P/U可知，电路中的电流会过大。
（ 2 ） 实 际 情 况 ： 多 个 用 户 集 中 同 时 使 用 多 个 大 功 率 的 用 电
器；一个插座上使用多个大功率的用电器。
典型例题 （多）【北京市朝阳区2014年中考二模物理试题 】下列说法中正确的是（ ）
A．在家庭电路中，同时工作的用电器越多，总电阻越小
[来源:]
B．引起家庭电路中电流 过大的原因，一定是连入电路
中的用电器实际功率过大
C．金属导体中的电流方向与其中自由电子定向移动方向相反
D．家庭电路中的空气开关突然断开，应先找出引起电流过大的原因，解决后再闭合空气开关
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
答案：ACD

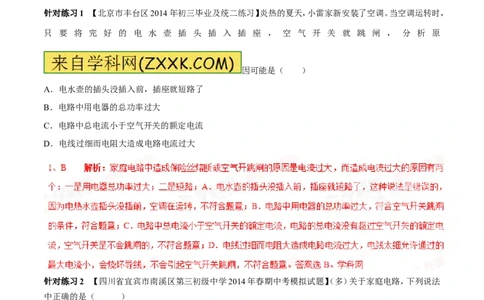

针对练习1 【北京市丰台区2014年初三毕业及统二练习】炎热的夏天，小雷家新安装了空调。当空调运转时，
只 要 将 完 好 的 电 水 壶 插 头 插 入 插 座 ， 空 气 开 关 就 跳 闸 ， 分 析 原
因可能是（ ）
A．电水壶的插头没插入前，插座就短路了
B．电路中用电器的总功率过大
C．电路中总电流小于空气开关的额定电流
D．电线过细而电阻大造成电路电流过大
针对练习2 【四川省宜宾市南溪区第三初级中学2014年春期中考模拟试题】（多）关于家庭电路，下列说法
中正确的是（ ）
A、家庭电路中总电流过大，一定是由于电路中用电器的实际功率过大引起的
B、在家庭电路中，同时工 作的用电器越多，总电阻越
小
C、如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器
D、电炉子工作时，电炉丝热得发红，而连接电炉子的导线并不太热，是因为导线的电阻比电炉丝的电阻小
2、BD 解析：A、家庭电路中电流过大的原因有两个：一是短路，二是用电器总功率过大，故A错误；
B、在家庭电路中，同时并联的用电器越多，总电阻越小，B正确；
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
C、如果家庭电路中不安装保险丝，当发生短路时，电流不经过用电器直接回到零线，电流过大，放出的热量
过多，会烧坏电路中的导线，引起火灾，故C错误；
D、电炉丝和导线是串联的，根据焦耳定律公式 可以判断，导线的电阻小，放出
的热量就会少，因此导线并不太热，故D正确；故选BD。

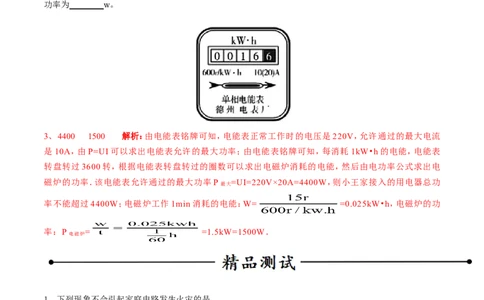

针对练习3 【江苏省泰州市汪群初级中学2014届九年级下学期学情检测】小王
家中的电能表如图所示，从表盘信息可知，他家接入的
用电器总功率不能超过 w。当家里只有电磁炉工作时，电能表在1min内转15转，则该电磁炉的额定
功率为________w。
[来源:Z#xx#k.Com]
3、 4400 1500 解析：由电能表铭牌可知，电能表正常工作时的电压是220V，允许通过的最大电流
是10A，由P=UI可以求出电能表允许的最大功率；由电能表铭牌可知，每消耗1kW•h的电能，电能表
转盘转过3600转，根据电能表转盘转过的圈数可以求出电磁炉消耗的电能，然后由电功率公式求出电
磁炉的功率．该电能表允许通过的最大功率P =UI=220V×20A=4400W，则小王家接入的用电器总功
最大
率不能超过4400W；电磁炉工作1min消耗的电能：W= =0.025kW•h，电磁炉的功
率：P = =1.5kW=1500W．
电磁炉
1．下列现象不会引起家庭电路发生火灾的是
A．用电器总功率过大
B．短路
C．开关内两根线相碰
D.线路连接处接触不良
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
2．家庭电路中，下列哪种情况会使熔丝熔断（ ）
A．停电 B． 关闭空调 C． 电路发生短路 D． 打开冰箱门
2、C 解析：引起家庭电路中电流过大的原因有两个，短路或总功率过大，当家庭电路中电流过大时，电流
通 过 保 险 丝 产 生 的 热 量 变 大 ， 使 使 熔 丝 熔 断 ， 所 以 符 合 题 意 的 是 电 路 发 生
短路电路发生短路。
3．家庭电路中有时会出现这样 的现象：原来各用电器
都在正常工作，当再将一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作，关于这种现
象以及形成的原因，以下说法正确的是（ ）
A．可能是这个插座的火线和零线原来就相接触形成了短路
B．可能是这个用电器的插头与插座没有形成良好接触，仍然是断路状态
C．可能是插头插入这个插座时，导致火线和零线相接触形成了短路
D．可能同时工作的用电器过多，导致干路中总电流过大，保险开关跳闸
3、C 解析：A.如果插座的火线和零线原来就短路，那么在没有插入手机充电器之前，电路就已经出现了短
路，室内用电器不会正常工作，所以选项A不正确；B.若是用电器的插头与插座断路状态，则用电器不工作，
不会影响室内其它用电器，所以选项B不正确；C.若是插头插入这个插座时，导致火线和零线相接触形成
了短路，室内所有的用电器全部停止了工作，若不及时
断电会发生火灾，所以选项C正确；D.手机充电器的功率很小，使用后不会导致干路中总电流过大，保险开关
跳闸，所以选项D不正确．故本题答案选 C．
4．甜甜小的时候家里只有点灯和小的黑白电视，现在生活水平日益提高，家里有了空调，冰箱，洗衣机，电动
车，电风扇，电饭锅，电饼铛，还有好多电视，他感觉家里能否无限制地增加家用电器，是否可以呢？
A、可以 B、不可以 C、还可以增加一些 D、无限制的增加
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
5．新建的居民住宅大多安装了自动空气开关。其原理如图所示，当电路由于电流过大时，电磁铁P的磁性将
变 （选填“强”或“弱”），吸引衔铁Q的力变大，使衔铁转动，闸刀在弹力作用下自动开启，切断电
路，起到保险作用。某周末，文强同学在家开着空调看电视，妈妈打开电饭锅做饭时，家里的自动空气开关
“跳闸”。则此时“跳闸”的原因最可能是 。
5、强 总功率过大 解析：电磁铁P可以对衔铁Q产生吸引力也可以释放衔铁。当电路中的电流不大时，
虽然电磁铁具有磁性，但对衔铁吸引力小，无法使衔铁转到，使电路正常工作，当电路中的电流过大时，电磁
铁的磁性变强对衔铁吸引力变大，使衔铁转到，在弹簧的作用下，空气开关断开，保护电路中的用电器不会烧
坏。家庭电路自电流过大共有 2 个原因：短路和功率过大。当短路时，电流直接通过导线
，由于导线电阻过小，导致电流过大;当用电器总功率
过大时，根据P=UI电流会非常大。题中因为妈妈打开电饭锅做饭，导致电流过大而“跳闸”，故是因为总功率
过大。
6．如图所示的甲、乙两个电路中，开关闭合后，电线燃烧起来。分析产生现象的原因：
（1）甲电路中电线燃烧起来的原因是 使电路中电流过大；
（2）乙电路中电线燃烧起来的原因是 使电路中电流过大。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
6、（1）过载（电功率过大）（2）短路 解析：(1)在家庭电路中，接入电路的用电器越多，总功率就越大，I总
=P总/U，电路中的总电流也就越大，可能超过电路的容许负载，容易引起火灾。(2)电路短路，使电路中的电
流过大，由Q=I²Rt可知，电流越大，产生电热过 多会引
起火灾。
1.【湖北省宜昌市2015年初中毕业生学业考试】家庭电路中有时会出现这样的现象：原来各用电器都在正常
工作，当把手机充电器的插头插入插座时，家里所有的用电器都停止了工作，其原因可能 是
A 这个插座的火线和零线原来就相接触形成了短路
B 插头与这个插座接触不良形成了断路
C 插头插入这个插座时，导致火线和零线相接触形成了短路
D 同时工作的的用电器过多，导致干路电流过大，保险开关跳闸
2.【湖北省十堰市2015年初中 毕业生学业考试】某家
庭电路中安装有“220V 10A”的空气开关（未画出），下图是电路中的四种情况，开关全部闭合后，不会引起
空气开关“跳闸”的是：
2.D 解析：A中用电器全开时，总功率过大，总电流会超过10A，故会跳闸；B中开关闭合时，会形成短路，
电流会很大，远远超过10A，所以会跳闸；C中开关闭合时，也会形成短路，所以也会跳闸；D中的开关闭合，
后只有一个灯泡发光，电流远远小于10A，所以不会跳闸；应选D。
3、【四川省宜宾市南溪区第三初级中学2014年春期九年级物理中考模拟试题（二）】某同学在家中更换台灯
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
的灯泡时，先将一只灯泡插入灯座，灯泡正常发光，再将另一只灯泡插入该灯座的一瞬间，灯泡接口冒出火花，
同时家中停电、保险丝烧断。其原因是（ ）
A、灯座短路 B、灯座断路 C、灯泡的接头短路 D、灯丝断路
4、【山东省威海市2014年初中学业考试物理试卷】家庭电路中有时会出现这样的现象：原来各用电器都在正
常工作，当再将一个手 机充电器的插头插入插座时，家
里所有的用电器全部停止了工作，关于这种现象以及形成的原因，以下说法正确的是（ ）
A．可能是这个插座的火线和零线原来就相接触形成了短路
B．可能是这个用电器的插头与插座没有形成良好接触，仍然是断路状态
C．可能是插头插入这个插座时，导致火线和零线相接触形成了短路
D．可能同时工作的用电器过多，导致干路中总电流过大，保险开关跳闸
4、C 解析：A.如果插座的火线和零线原来就短路，那么在没有插入手机充电器之前，电路就已经出现了
短路，室内用电器不会正常工作，所以选项A不正确；
[来源:学.科.网Z.X.X.K]
B.若是用电器的插头与插座断路状态，则用电器不工作，不会影响室内其它用电器，所以选项B不正确；
C.若是插头插入这个插座时，导致火线和零线相接触形成了短路，室内所有的用电器全部
停止了工作，若不及时断电会发生火灾，所以选项C正
确；
D.手机充电器的功率很小，使用后不会导致干路中总电流过大，保险开关跳闸，所以选项D不正确．
故本题答案选 C．
5、【2014年中考•莆田市】 明香同学周六放假回家后，发现家里的一盏电灯不亮了。于是她闭合开关S，用试
电笔测试如图中的a、b、c、d四点时，只有d点不发光（如图），则电路的故障可能是
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A.开关S接触不良 B.电灯的灯丝断了
C.电灯的灯丝被短路了 D.c、d之间的某处断路了
5、D 解析：测电笔 是用来辨别火线和零线的：用手
接触笔尾的金属体，笔尖接触火线，测电笔的氖管将发光；试电笔测试图中的a、b、c、d四点，只有d点不发光，
a、b、c与火线是连通的，d与火线是断开的的，据此判断．.c、d之间的某处断路了，故选D。
6、【2014年中考•徐州市】家庭电路中，下列哪种情况会使熔丝熔断（ ）
A．停电 B．关闭空调 C．电路发生短路 D．打开冰箱门
6、C 解析：引起家庭电路中电流过大的原因有两个，短路或总功率过大，当家庭电路中电流过大时，电流
通过保险丝产生的热量变大，使使熔丝熔断，所以符合题意的是电路发生短路电路发生短路。
7、【2014·阜新市】在家庭电路中，以下情况会引起保险丝熔断的是（ ）
A. 用测电笔接触火线 B. 将用电器的金属外壳接地
C. 用导线代替开关 D. 电路中用电器总功率过大
8【. 广东省茂名市2015年中考物理试卷】（3分 ）如图甲
所示的两种使用测电笔的方法，正确的是 ．如图乙所示是两种硬导线与螺钉压按式接法（箭头方向表示
拧紧螺钉的方向），其中不容易造成接触不良的是 ．如图丙所示，用电水壶烧水时，若不慎有水溅入旁边
的插座里，可能导致电路 ，使空气开关跳闸．
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
9.【山东省淄博市2015年初中 学业考试】（3分）小莉家刚买了一台空调，安装时空调应该与其它用电器
（选填“串联”或“并联”），空调的金属外壳应该 。空调正常工作时，小莉把电水壶接入电路，家里
的“空气开关”跳闸了，原因可能是发生了短路或 。
9.并联 接地 用电器的总功率过大 解析：家用电器都是关联连接的，所以空调应该与其它用电器
并联；根据安全用电原则：有金属外壳的用电器外壳一定要接地；“空气开关”跳闸是由于电流过大，造成电
流过大的原因可能是短路或用电器的总功率过大。
[来源:]
10、【2014年中考•泰州市】（6分）如图是家庭电路的一部分．电能表的电流规格是“10（40）A”，L是“220V
22W”的节能灯，插座上接人“220V 220W”的电视机 （图中未画出）．灯和电视机同时工作，求：
（1）通过电能表的电流；
（2）连续工作4h消耗多少kW•h的电能；
（3）该电路中还能接入的用电器的最大功率．
10、（1）通过电能表的电流为1.1A；（2）连续工作4h消耗0.968kW•h的电能；（3）该电路中还能接入的用电器
的最大功率是8558W． 解析：解：（1）灯和电视机同时工作电路中的总功率，P =P +P
总 灯 电视机
=22W+220W=242W；由P=IU得： ．
（2）W=P t=0.242kW×4h=1.08kW•h=0.968kW•h；
总
（3）由电能表电流规格可知正常工作的电流I =40A，最大功率P =UI =220V×40A=8800W；
max max max
P′=P ﹣P ═8800W﹣242W=8558W．
max 总
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
答：（1）通过电能表的电流为1.1A；（2）连续工作4h消耗0.968kW•h的电能；（3）该电路中还能接入的用电
器的最大功率是8558W．
