专题 19 家庭电路
题型一：安全用电常识
1．关于家庭电路和安全用电的说法中，下列说法正确的是（ ）
A．正确使用试电笔测量时，人体安全的原因是试电笔与人体之间绝缘
B．空气开关和漏电保护器在家庭电路中起的作用相同
C．用电器的总功率过大是家庭电路中电流过大的原因之一
D．控制电灯的开关要接在零线和灯泡之间
【答案】C

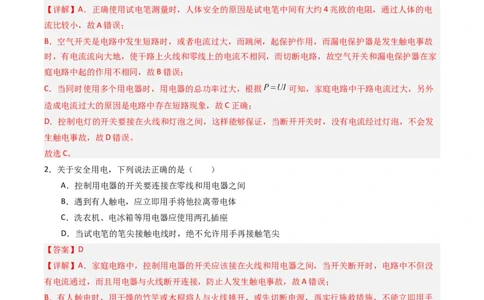

【详解】A．正确使用试电笔测量时，人体安全的原因是试电笔中间有大约4兆欧的电阻，通过人体的电
流比较小，故A错误；
B．空气开关是电路中发生短路时，或者电流过大，而跳闸，起保护作用，而漏电保护器是发生触电事故
时，有电流流向大地，使干路上火线和零线上的电流不相同，而切断电路，故空气开关和漏电保护器在家
庭电路中起的作用不相同，故B错误；
C．当同时使用多个用电器时，用电器的总功率过大，根据 可知，家庭电路中干路电流过大，另外
造成电流过大的原因是电路中存在短路现象，故C正确；
D．控制电灯的开关要接在火线和灯泡之间，这样能够保证，当断开开关时，没有电流经过灯泡，不会发
生触电事故，故D错误。
故选C。
2．关于安全用电，下列说法正确的是（ ）
A．控制用电器的开关要连接在零线和用电器之间
B．遇到有人触电，应立即用手将他拉离带电体
C．洗衣机、电冰箱等用电器应使用两孔插座
D．当试电笔的笔尖接触电线时，绝不允许用手再接触笔尖
【答案】D
【详解】A．家庭电路中，控制用电器的开关应该接在火线和用电器之间，当开关断开时，电路中不但没
有电流通过，而且用电器与火线断开连接，防止人发生触电事故，故A错误；
B．有人触电时，用干燥的竹竿或木棍将人与火线挑开，或先切断电源，再实行施救措施，不能立即用手
将他拉离带电体，防止施救者也触电，故B错误；
C．为了防止因漏电而发生触电事故，有金属外壳的家用电器，外壳一定要接地，所以需要使用三孔插座，
故C错误；
D．当试电笔的笔尖接触电线时，绝不允许用手再接触笔尖，防止人触碰到火线发生触电事故，故D正确。
故选D。
3．下列有关生活用电的说法中，正确的是（ ）
A．更换灯泡或维修家庭电路时，可以不用断开电源
B．为了防止因漏电而造成触电事故，微波炉的外壳应与地线相连C．在触电事故现场，可以用手去将触电同伴拉开后，再切断电源
D．为防止触电，在使用测电笔辨别火线与零线时，手不能接触笔尾的金属体
【答案】B
【详解】A．为了防止触电，更换灯泡或维修家庭电路时，一定要先断开电源，故A错误；
B．对于金属外壳的家用电器，金属外壳一定接地，防止外壳漏电，发生触电事故，所以微波炉的外壳应
与地线相连，故B正确；
C．在触电事故现场，如果用手去拉触电同伴，自己也会触电，不能用手去拉触电同伴，应该迅速切断电
源或用绝缘体挑开电线，故C错误；
D．使用测电笔时，手必须接触笔尾金属体，用笔尖接触被检测导线，才能辨别火线和零线，故D错误。
故选B。

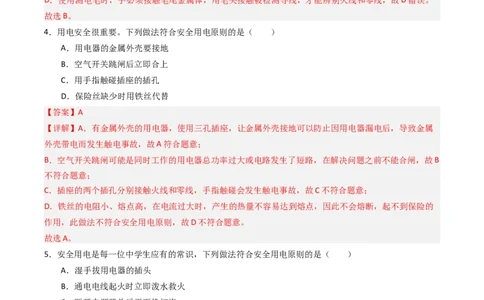

4．用电安全很重要。下列做法符合安全用电原则的是（ ）
A．用电器的金属外壳要接地
B．空气开关跳闸后立即合上
C．用手指触碰插座的插孔
D．保险丝缺少时用铁丝代替
【答案】A
【详解】A．有金属外壳的用电器，使用三孔插座，让金属外壳接地可以防止因用电器漏电后，导致金属
外壳带电而发生触电事故，故A符合题意；
B．空气开关跳闸可能是同时工作的用电器总功率过大或电路发生了短路，在解决问题之前不能合闸，故B
不符合题意；
C．插座的两个插孔分别接触火线和零线，手指触碰会发生触电事故，故C不符合题意；
D．铁丝的电阻小、熔点高，在电流过大时，产生的热量不容易达到熔点，因此不会熔断，起不到保险的
作用，此做法不符合安全用电原则，故D不符合题意。
故选A。
5．安全用电是每一位中学生应有的常识，下列做法符合安全用电原则的是（ ）
A．湿手拔用电器的插头
B．通电电线起火时立即泼水救火
C．断开电源开关后再更换灯泡
D．在一个插线板上同时使用多个大功率用电器
【答案】C
【详解】A．因为水是导体，当用湿手接触带电体时，可能会使电源通过人体与大地形成通路，发生触电，
故A不符合题意；
B．用电器或电线失火时，用水去灭火，生活用水是导体，会造成间接触电事故，故B不符合题意；
C．在断开电源开关的情况下更换灯泡，灯泡处不带电，这样才安全，故C符合题意；
D．家庭电路中各用电器是并联的，一个插座上同时使用多个大功率用电器，会造成干路电流过大，容易引起火灾，故D不符合题意。
故选C。
6．进入21世纪，电气化发展迅速，“安全用电”成为每一位公民的必备素养。下列说法中，符合安全用
电原则的是（ ）
A．在功率较小的电插座上，插入多个大功率用电器
B．更换电灯时未关闭电灯开关
C．电灯开关应接在零线和灯泡之间
D．电脑、电视长时间不使用的情况下应切断电源
【答案】D

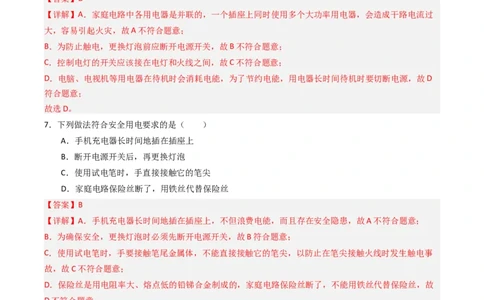

【详解】A．家庭电路中各用电器是并联的，一个插座上同时使用多个大功率用电器，会造成干路电流过
大，容易引起火灾，故A不符合题意；
B．为防止触电，更换灯泡前应断开电源开关，故B不符合题意；
C．控制电灯的开关应该接在电灯和火线之间，故C不符合题意；
D．电脑、电视机等用电器在待机时会消耗电能，为了节约电能，用电器长时间待机时要切断电源，故D
符合题意；
故选D。
7．下列做法符合安全用电要求的是（ ）
A．手机充电器长时间地插在插座上
B．断开电源开关后，再更换灯泡
C．使用试电笔时，手直接接触它的笔尖
D．家庭电路保险丝断了，用铁丝代替保险丝
【答案】B
【详解】A．手机充电器长时间地插在插座上，不但浪费电能，而且存在安全隐患，故A不符合题意；
B．为确保安全，更换灯泡时必须先断开电源开关，故B符合题意；
C．使用试电笔时，手要接触笔尾金属体，不能直接接触它的笔尖，以防止在笔尖接触火线时发生触电事
故，故C不符合题意；
D．保险丝是用电阻率大、熔点低的铅锑合金制成的，家庭电路保险丝断了，不能用铁丝代替保险丝，故
D不符合题意。
故选B。
8．在家庭电路中，电灯、电视机、空调等各种用电器之间的连接方式是______，为了防止触电事故的发
生，应该把用电器的开关安装在______（选填“火线”或“零线”）上。如图所示，用螺丝刀形状的试电
笔辨别火线、零线时，正确的使用方式是______（选填“甲”或“乙”）。【答案】 并联 火线 甲
【详解】[1]家庭电路中各用电器需要独立工作，相互不影响，所以连接方式是并联的。
[2]为了防止触电事故的发生，当用电器开关断开时，确保用电器没有电，所以应该把开关安装在火线上。
[3]使用试电笔时，笔尖金属体接触被测导线，手接触笔尾金属体，确保测量火线时，电流经过试电笔、人
体到大地形成闭合回路，使氖管发光，就可以辨别火线和零线了。

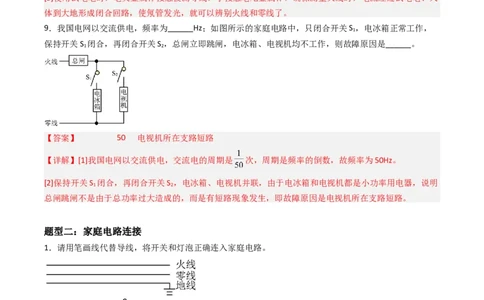

9．我国电网以交流供电，频率为______Hz；如图所示的家庭电路中，只闭合开关S ，电冰箱正常工作，
1
保持开关S 闭合，再闭合开关S ，总闸立即跳闸，电冰箱、电视机均不工作，则故障原因是______。
1 2
【答案】 50 电视机所在支路短路
【详解】[1]我国电网以交流供电，交流电的周期是 次，周期是频率的倒数，故频率为50Hz。
[2]保持开关S 闭合，再闭合开关S ，电冰箱、电视机并联，由于电冰箱和电视机都是小功率用电器，说明
1 2
总闸跳闸不是由于总功率过大造成的，而是有短路现象发生，即故障原因是电视机所在支路短路。
题型二：家庭电路连接
1．请用笔画线代替导线，将开关和灯泡正确连入家庭电路。
【答案】【详解】开关要控制火线，火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，如下
图所示：
2．如图所示，用笔画线代替导线将电灯和开关接到电路中。
【答案】
【详解】开关控制灯泡时和灯泡是串联的，为了保证用电安全，开关应接到火线上，灯泡的另一端接在零
线上。这样在更换灯泡时更安全。如图所示：
3．请用笔画线代替导线将如图所示的家庭电路连接完整，开关只控制壁灯。
【答案】【详解】壁灯接法：火线进入开关，再进入灯泡，这样在断开开关能切断火线，接触灯泡不会发生触电事
故。既能控制灯泡，又能更安全。另一侧接零线；三孔插座的接法：上孔接地线，左孔接零线，右孔接火
线。如图所示：
4．有一种自动控制的楼道灯，只有光线暗且有声音时，电路接通，灯亮；光线亮时，不论发出多大声音，
灯也不亮；楼道中还有一个三孔插座，且与楼道灯互不影响。请用笔画线代替导线完成电路。
【答案】
【详解】由题意可知，只有当“光控开关”、“声控开关”都闭合了灯才能亮，说明灯泡与两个开关串联，
且火线要先过开关，再接入灯泡尾部的金属点，零线接入螺旋套。三孔插座遵循“左零右火上接地”的原
则，如图所示：
5．用笔画线表示导线，将图中的开关、插座分别接入家庭电路中。【答案】
【详解】从用电安全考虑，开关要接在灯泡和火线之间，这样在断开开关时能切断火线，接触灯泡不
会发生触电事故；三孔插座的接法：上孔接地线，左孔接零线，右孔接火线，如图所示：
6．请用笔画线表示导线，将图中的三孔插座（插座准备接大功率用电器）接入家庭电路中。
【答案】
【详解】三孔插座的接法：上孔接地线，左孔接零线，右孔接火线。如图所示：

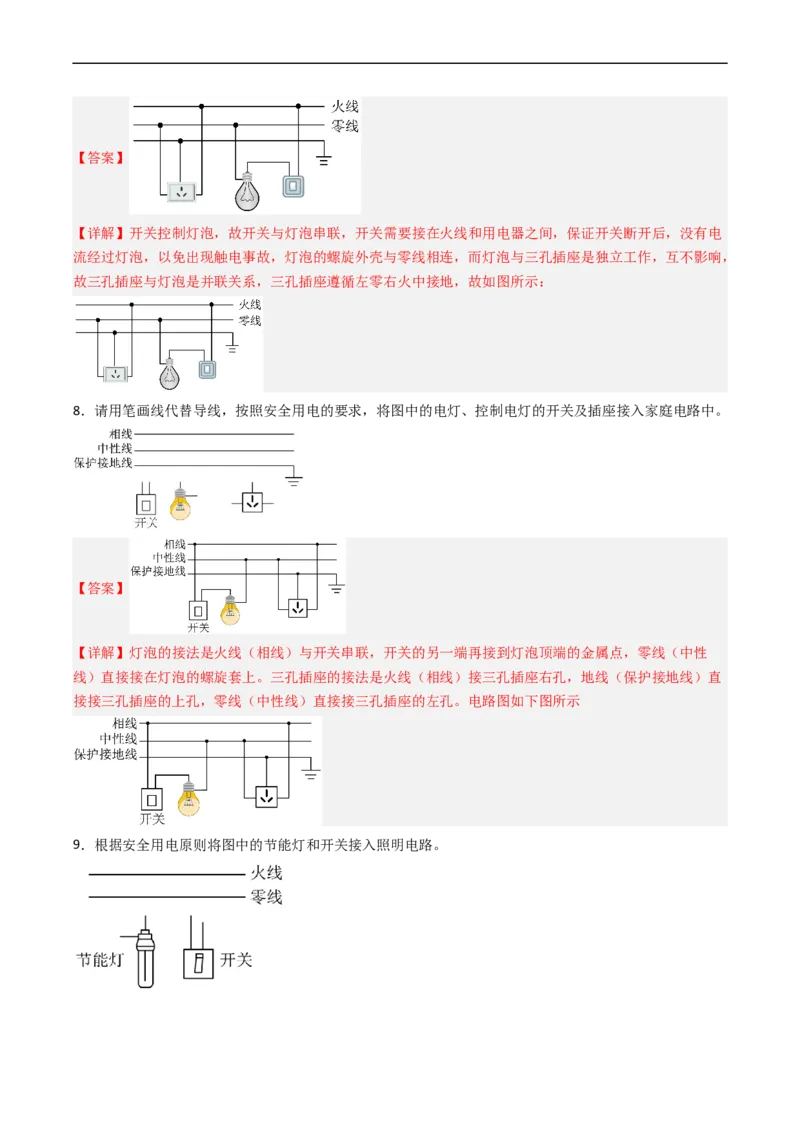

7．请你将某劳动实践基地室内的部分电路连接完整。【答案】
【详解】开关控制灯泡，故开关与灯泡串联，开关需要接在火线和用电器之间，保证开关断开后，没有电
流经过灯泡，以免出现触电事故，灯泡的螺旋外壳与零线相连，而灯泡与三孔插座是独立工作，互不影响，
故三孔插座与灯泡是并联关系，三孔插座遵循左零右火中接地，故如图所示：
8．请用笔画线代替导线，按照安全用电的要求，将图中的电灯、控制电灯的开关及插座接入家庭电路中。
【答案】
【详解】灯泡的接法是火线（相线）与开关串联，开关的另一端再接到灯泡顶端的金属点，零线（中性
线）直接接在灯泡的螺旋套上。三孔插座的接法是火线（相线）接三孔插座右孔，地线（保护接地线）直
接接三孔插座的上孔，零线（中性线）直接接三孔插座的左孔。电路图如下图所示

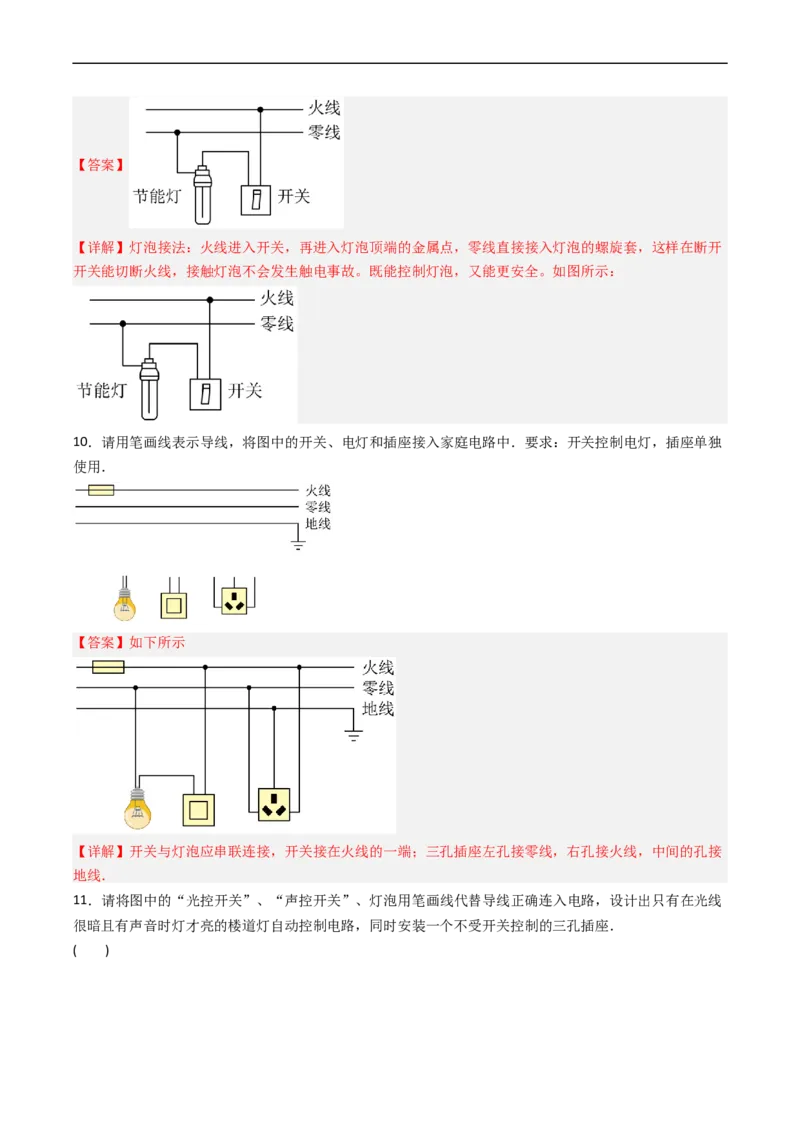

9．根据安全用电原则将图中的节能灯和开关接入照明电路。【答案】
【详解】灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开
开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。如图所示：
10．请用笔画线表示导线，将图中的开关、电灯和插座接入家庭电路中．要求：开关控制电灯，插座单独
使用．
【答案】如下所示
【详解】开关与灯泡应串联连接，开关接在火线的一端；三孔插座左孔接零线，右孔接火线，中间的孔接
地线．

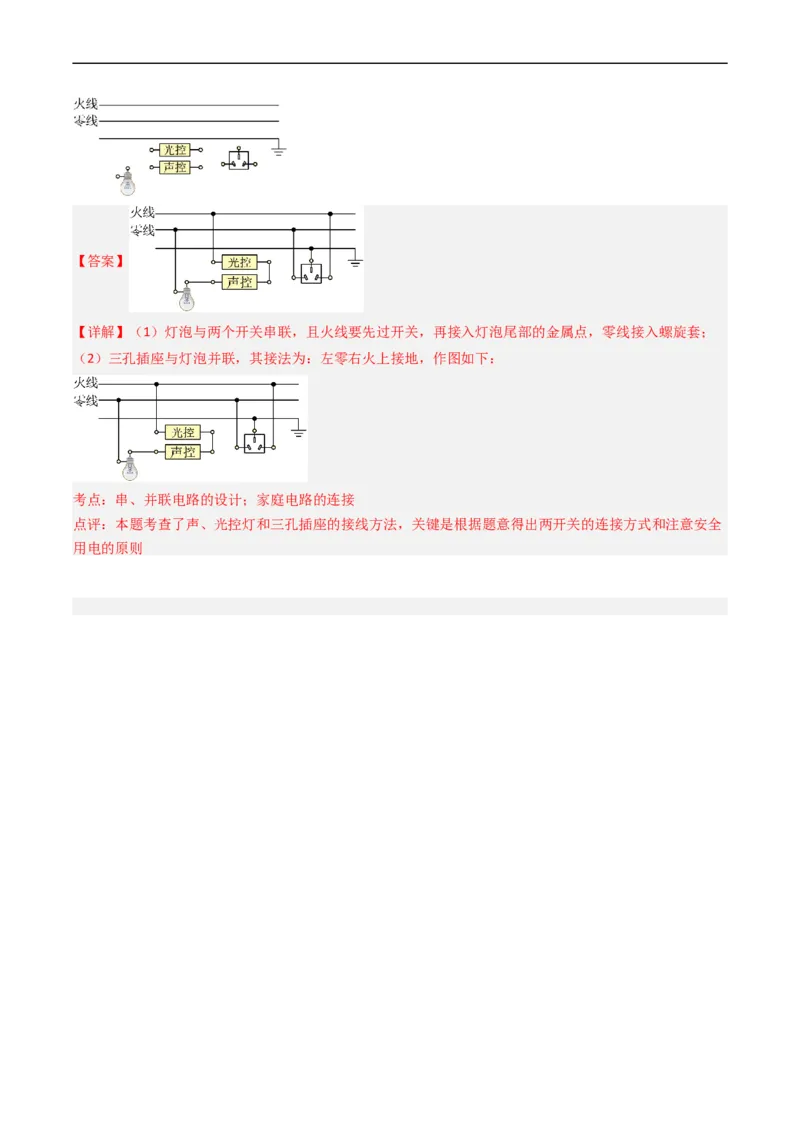

11．请将图中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在光线
很暗且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座．
( )【答案】
【详解】（1）灯泡与两个开关串联，且火线要先过开关，再接入灯泡尾部的金属点，零线接入螺旋套；
（2）三孔插座与灯泡并联，其接法为：左零右火上接地，作图如下：
考点：串、并联电路的设计；家庭电路的连接
点评：本题考查了声、光控灯和三孔插座的接线方法，关键是根据题意得出两开关的连接方式和注意安全
用电的原则
