题型一：电路连接
1．如图给你一个电源、一个开关、一个滑动变阻器、一个电流表、两个灯泡、若干导线，请按要求完成
以下问题：
（1）已知通过两灯L 和L 的电流分别为0.4A和0.3A，电流表的示数为0.7A，当移动滑动变阻器的滑片
1 2
时，L 的电流改变而L 的电流不变，试根据要求在虚线框内画出电路图。
1 2
（2）根据电路图把实物元件连接起来。
【答案】【详解】（1）由题知，通过两灯的电流不相等，所以两灯应并联；移动滑动变阻器的滑片时，L 的电流
1
改变而L 的电流不变，所以滑动变阻器应一上一下串联在L 的支路上；电流表的示数为0.7A，等于两灯
2 1
电流之和，所以电流表在干路上且使用大量程。电路图如图所示：

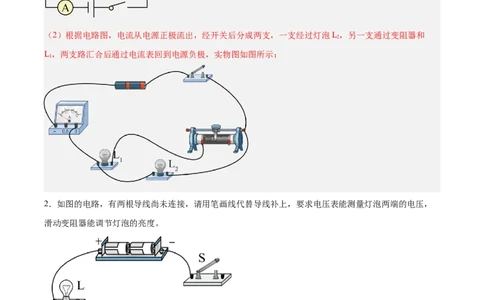

（2）根据电路图，电流从电源正极流出，经开关后分成两支，一支经过灯泡L，另一支通过变阻器和
2
L，两支路汇合后通过电流表回到电源负极，实物图如图所示：
1
2．如图的电路，有两根导线尚未连接，请用笔画线代替导线补上，要求电压表能测量灯泡两端的电压，
滑动变阻器能调节灯泡的亮度。【答案】

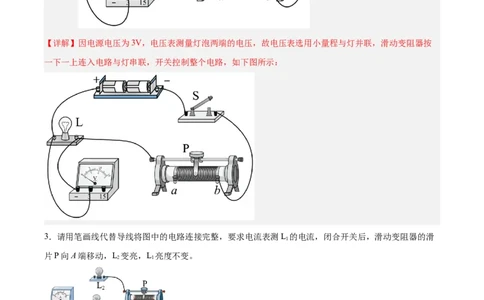

【详解】因电源电压为3V，电压表测量灯泡两端的电压，故电压表选用小量程与灯并联，滑动变阻器按
一下一上连入电路与灯串联，开关控制整个电路，如下图所示：
3．请用笔画线代替导线将图中的电路连接完整，要求电流表测L 的电流，闭合开关后，滑动变阻器的滑
1
片P向A端移动，L 变亮，L 亮度不变。
2 1【答案】
【详解】闭合开关后，滑动变阻器的滑片P向A端移动，L 变亮，L 亮度不变，可知两灯并联，变阻器与
2 1
L 串联；滑动变阻器的滑片P向A端移动，即电流变大，电阻变小，故变阻器A接线柱连入电路中；电流
2
表测L 的电流，电流可选用小量程与灯串联；如下图所示：
1

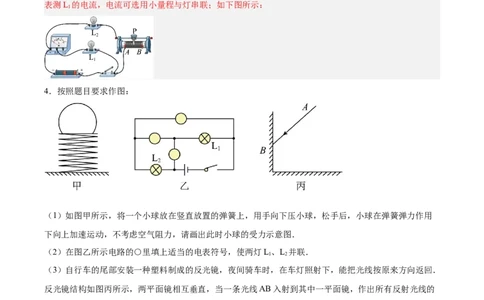

4．按照题目要求作图：
（1）如图甲所示，将一个小球放在竖直放置的弹簧上，用手向下压小球，松手后，小球在弹簧弹力作用
下向上加速运动，不考虑空气阻力，请画出此时小球的受力示意图．
（2）在图乙所示电路的○里填上适当的电表符号，使两灯L、L 并联．
1 2
（3）自行车的尾部安装一种塑料制成的反光镜，夜间骑车时，在车灯照射下，能把光线按原来方向返回．
反光镜结构如图丙所示，两平面镜相互垂直，当一条光线AB入射到其中一平面镜，作出所有反射光线的
光路图．
【答案】见解析
【详解】试题分析：（1）不考虑空气阻力，小球受弹簧向上的弹力及重力的作用，弹力竖直向上，重力
竖直向下；
小球向上做加速运动，所以弹簧的弹力大于小球的重力，两个力的作用点可都画在重心上；
（2）电流表串联在电路中，电压表并联在电路中．
要使灯L、L 并联，必须让两灯分别在两个支路，每个灯都不能在干路．
1 2（3）在光的反射现象中，反射光线、入射光线、法线在同一平面内，反射光线入射光线分居法线两侧，
反射角等于入射角．
根据图示的入射光线和其与平面镜的夹角，利用光的反射规律可以做出对应得到反射光线，此题中，光线
经过两块平面镜要进行两次反射．

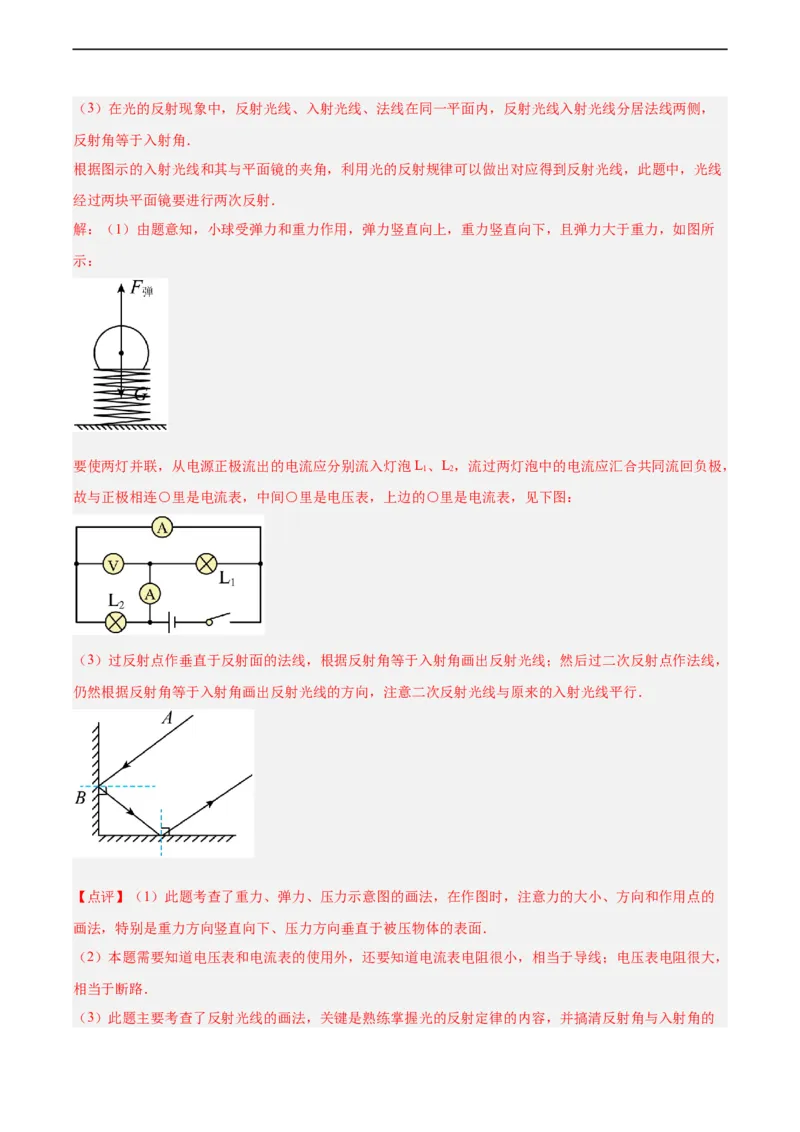

解：（1）由题意知，小球受弹力和重力作用，弹力竖直向上，重力竖直向下，且弹力大于重力，如图所
示：
要使两灯并联，从电源正极流出的电流应分别流入灯泡L、L，流过两灯泡中的电流应汇合共同流回负极，
1 2
故与正极相连○里是电流表，中间○里是电压表，上边的○里是电流表，见下图：
（3）过反射点作垂直于反射面的法线，根据反射角等于入射角画出反射光线；然后过二次反射点作法线，
仍然根据反射角等于入射角画出反射光线的方向，注意二次反射光线与原来的入射光线平行．
【点评】（1）此题考查了重力、弹力、压力示意图的画法，在作图时，注意力的大小、方向和作用点的
画法，特别是重力方向竖直向下、压力方向垂直于被压物体的表面．
（2）本题需要知道电压表和电流表的使用外，还要知道电流表电阻很小，相当于导线；电压表电阻很大，
相当于断路．
（3）此题主要考查了反射光线的画法，关键是熟练掌握光的反射定律的内容，并搞清反射角与入射角的概念，知道反射角等于入射角．
5．根据题意要求完成作图：
（1）图甲中，以O为转轴的杠杆OA处于静止状态，作出拉力F 的力臂l 和阻力F；
1 1 2
（2）图乙中，用滑轮组提升重物，用笔画线代替绳子在图中画出最省力的绕法；
（3）图丙中，请在两个虚线框内选填“电源”和“开关”的符号，使开关都闭合时两灯组成并联电路，
并使电路中的电流方向如图中箭头所示；
（4）图丁中，将图中的各器材连成电路，要求：灯L 和灯L 并联；开关S 只控制灯L，开关S 同时控制
1 2 1 1 2
灯L 和灯L。
1 2【答案】（1） ；（2） ；（3） ；（4）
【详解】（1）由图可知，该杠杆的阻力为绳子对杠杆的拉力，方向沿绳子竖直向下；O点为杠杆的支点，
先延长动力的作用线，过支点向F 的方向做垂线，垂线段即为拉力F 的力臂l，如图所示：
1 1 1
（2）要使滑轮组最省力，需要承担物重的绳子段数最多，所以要从动滑轮绕起，绳子绕法如图所示：
（3）如果在下方虚线框内填入电源，上方虚线框填入开关，当两个开关都闭合时，则上方灯泡会被短路，
所以应在上方虚线框填入电源，下方虚线框填入开关，要使电路中的电流方向如图中箭头所示，电源上方
为电源正极，这样可以使两个灯泡构成并联电路，如图所示：（4）由于电路为并联电路，要用开关S 同时控制两盏灯，则开关S 应接在干路中，开关S 只控制L，则
2 2 1 1
开关S 与L 串联在灯L 所在的支路中，则电路在开关S 右侧分成两条支路，两条支路汇合后接入电源负
1 1 1 2
极，如图所示：
6．从电源、电流表和电压表中选择两个器材，在图中的空缺处填入它们的符号，使两个相同灯泡都能发
光．（画出一种）
【答案】略
【详解】要使灯泡发光必须有电源，电流表在电路中相当于短路，电压表在电路中相当于断路．
如果电源在左侧，则右侧必须是电压表，如果是电流表，灯泡L 被短路，此时电路为串联电路，电路图如
2
下：
7．根据实物图，画出其电路图。【答案】
【详解】由实物图可知，电流从电源正极出发，经开关、电流表、定值电阻、灯泡L回负极，电压表测量
灯泡L两端电压，由此画出电路图，如下图所示：
8．在图示电路中的“Ο”内，填入电流表或电压表的符号，要求开关闭合时两灯均能发光。
【答案】
【详解】与灯泡并联的应是电压表，与电源串联的应是电流表，如下图所示：
9．在图所示电路的〇中填入电表符号，使之成为正确的电路图。【答案】
【详解】因为电流表与被测电路串联，电压表与被测电路并联。左边的〇在干路中，所以是电流表；中间
的〇与灯L 串联，所以是电流表；右边的〇与灯L 并联，所以是电压表。如图：这样电流表A 测干路中
1 1 1
电流，A 测灯L 电流，电压表测灯L 两端电压。如图所示：
2 1 1
10．如图为伏安法测电阻的实验电路图，要求：在图中填上电表的符号,并标出电表的正、负接线柱．
【答案】见解析所示
【详解】要测量待测电阻的阻值，需要电压表与电阻并联，电流表与电阻串联，电流“+”进“-”出．如下
图所示：
【点睛】本题考查了电流表、电压表的使用．电流表与被测用电器串联，电压表与被测用电器并联．且接
线柱要接正确．11．用图示器材探究并联电路电压的特点（其中两只灯泡的阻值不相等），完成图中未完成的连接，要求
电压表测L 两端的电压．
2
【答案】如图所示
【详解】试题分析：电压表测灯泡L 两端的电压，应与灯泡L 并联，如上图所示．
2 2
【考点定位】实物图连线
12．请以笔画线代替导线完成电路连接，要求：L、L 串联，电压表用合适的量程测量L 两端电压。
1 2 2
【答案】
【分析】串联电路电流只有一条路径，从正极出发，经过开关、小灯泡回到负极，各元件之间相互影响；
电压表是测量电压的仪表，使用时并联在被测量的用电器两端，注意量程和正负接线柱。
【详解】由题意得，两个灯泡、开关、电源组成串联电路，由图可知，两个干电池的电压为3V，即电源
电压为3V，电压表测量L 两端电压，因此电压表并联在灯泡L 两端,电压表应选用0～3V的量程，电路图
2 2
如图所示13．用笔画线代替导线，将图中元件连接成电路，要求：向左移动滑片，灯泡变亮。
【答案】

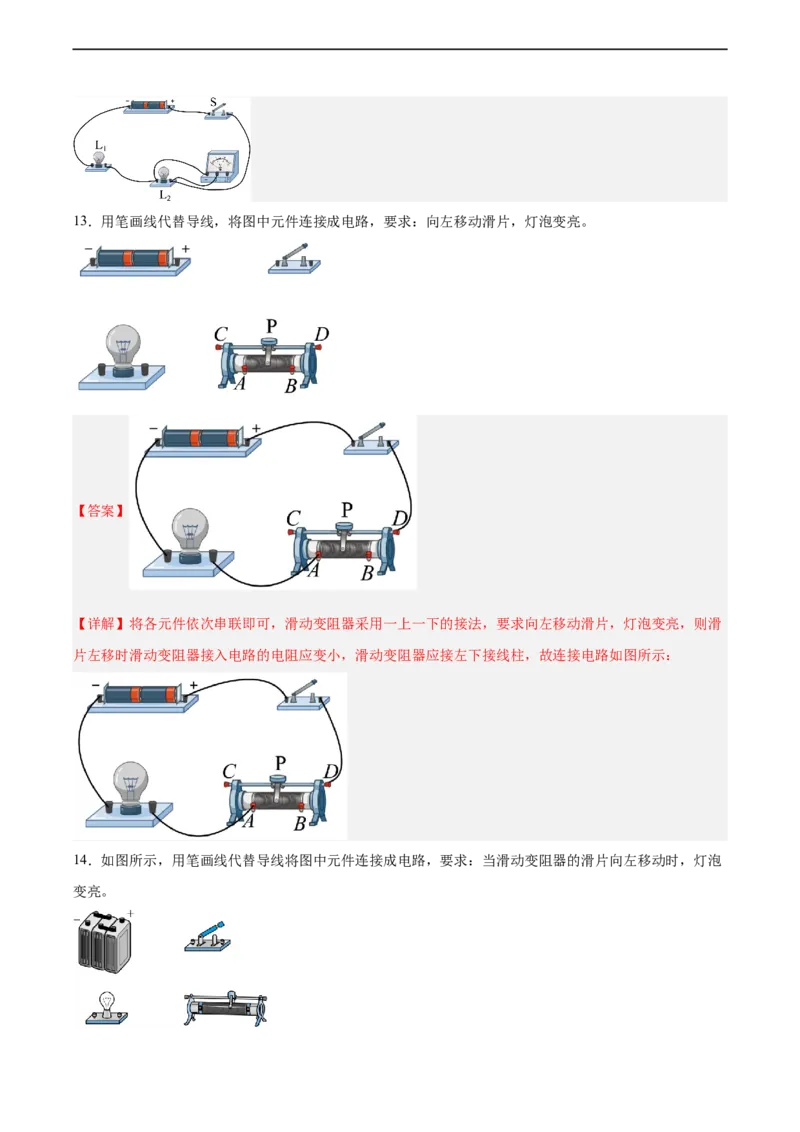

【详解】将各元件依次串联即可，滑动变阻器采用一上一下的接法，要求向左移动滑片，灯泡变亮，则滑
片左移时滑动变阻器接入电路的电阻应变小，滑动变阻器应接左下接线柱，故连接电路如图所示：
14．如图所示，用笔画线代替导线将图中元件连接成电路，要求：当滑动变阻器的滑片向左移动时，灯泡
变亮。【答案】

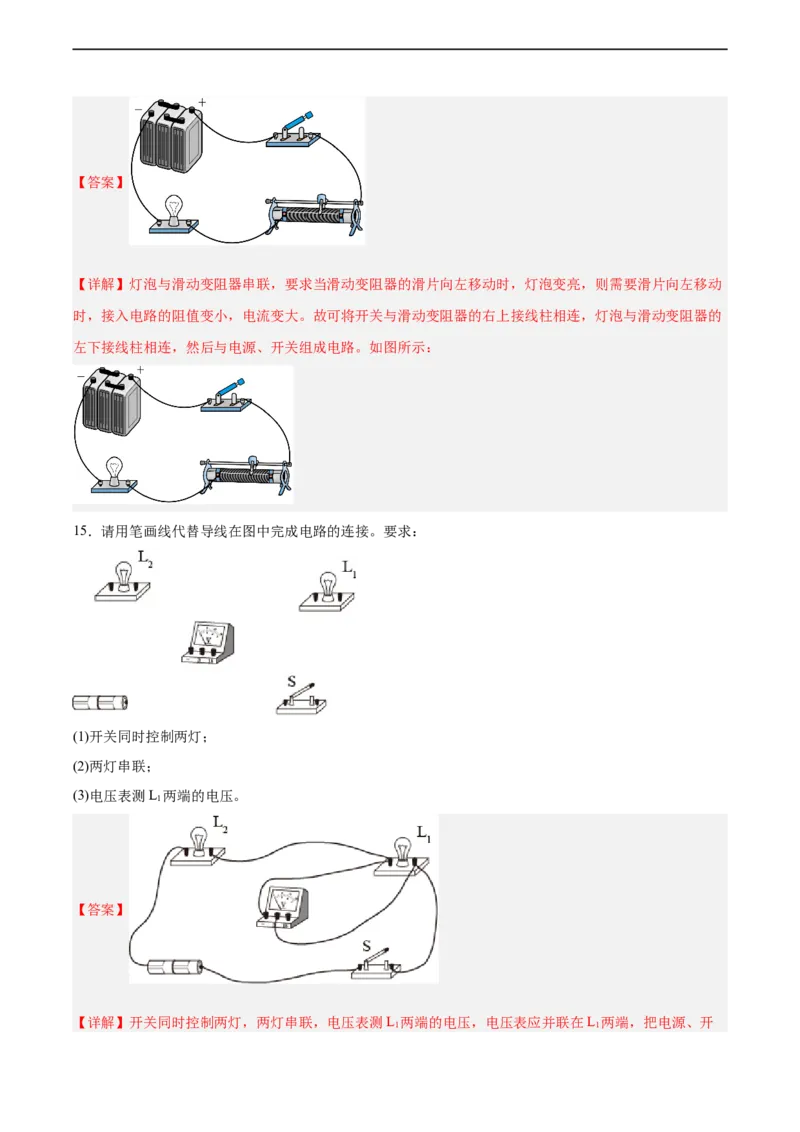

【详解】灯泡与滑动变阻器串联，要求当滑动变阻器的滑片向左移动时，灯泡变亮，则需要滑片向左移动
时，接入电路的阻值变小，电流变大。故可将开关与滑动变阻器的右上接线柱相连，灯泡与滑动变阻器的
左下接线柱相连，然后与电源、开关组成电路。如图所示：
15．请用笔画线代替导线在图中完成电路的连接。要求：
(1)开关同时控制两灯；
(2)两灯串联；
(3)电压表测L 两端的电压。
1
【答案】
【详解】开关同时控制两灯，两灯串联，电压表测L 两端的电压，电压表应并联在L 两端，把电源、开

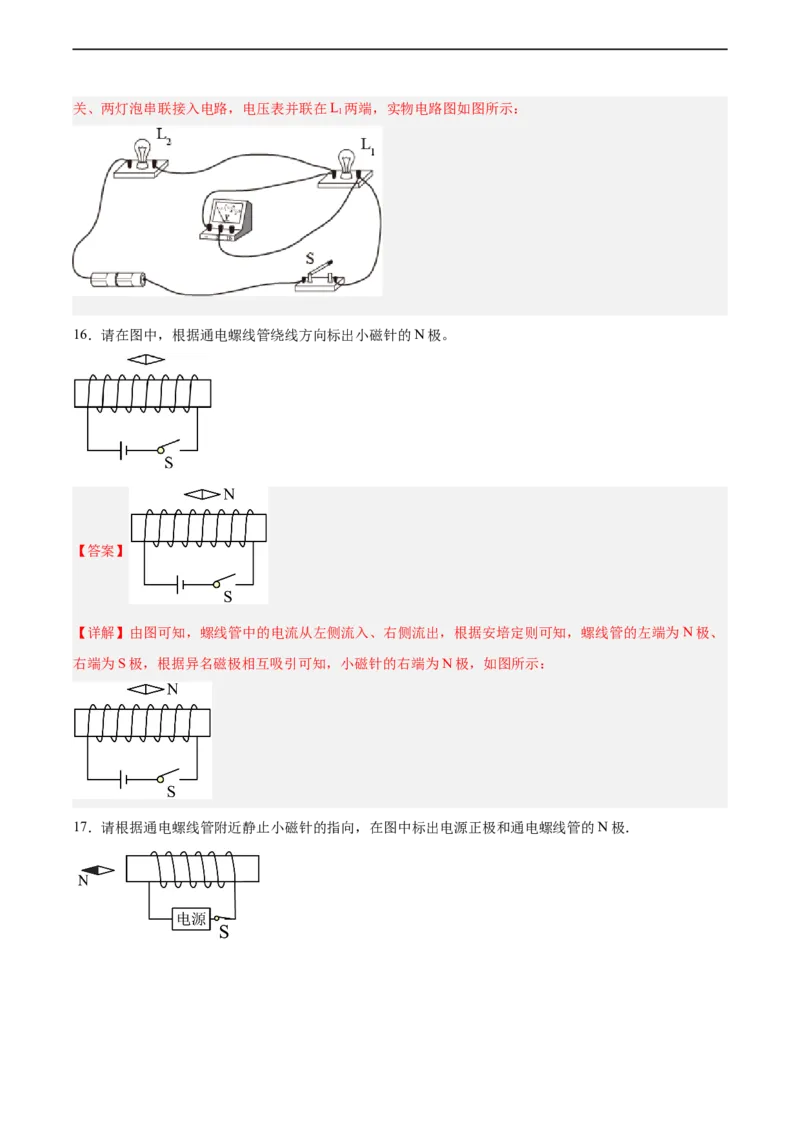

1 1关、两灯泡串联接入电路，电压表并联在L 两端，实物电路图如图所示：
1
16．请在图中，根据通电螺线管绕线方向标出小磁针的N极。
【答案】
【详解】由图可知，螺线管中的电流从左侧流入、右侧流出，根据安培定则可知，螺线管的左端为N极、
右端为S极，根据异名磁极相互吸引可知，小磁针的右端为N极，如图所示：
17．请根据通电螺线管附近静止小磁针的指向，在图中标出电源正极和通电螺线管的N极．【答案】

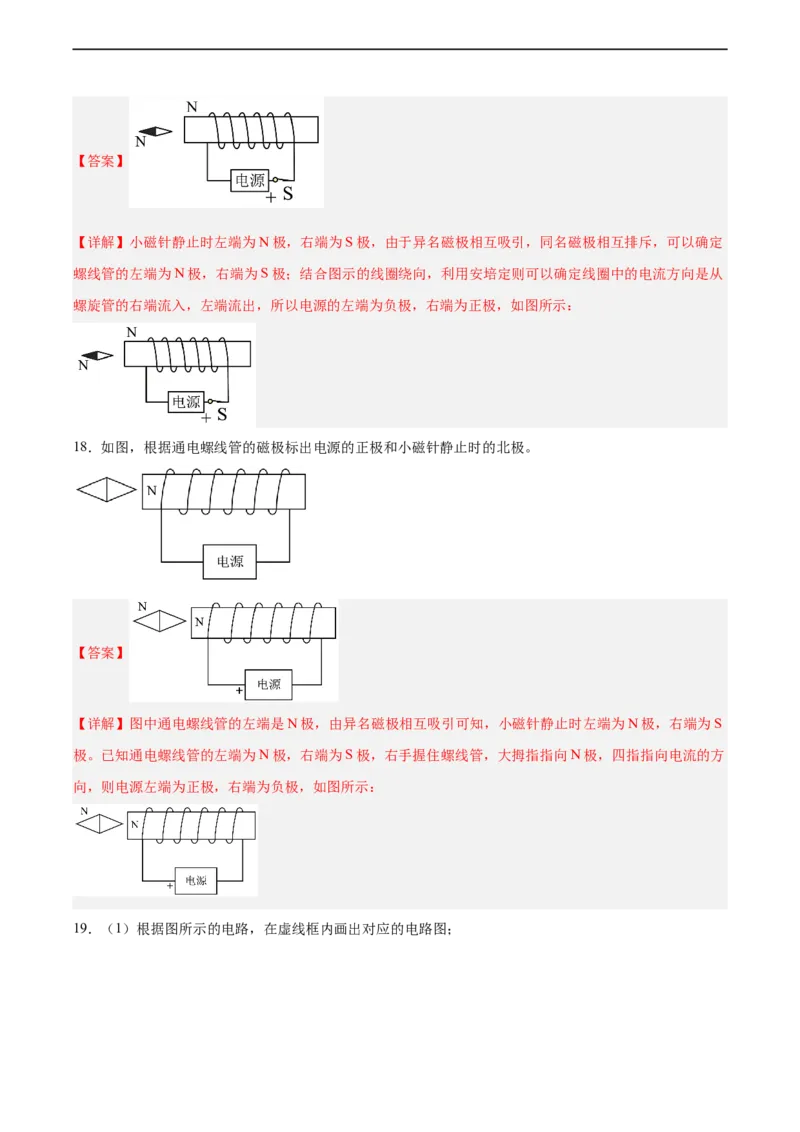

【详解】小磁针静止时左端为N极，右端为S极，由于异名磁极相互吸引，同名磁极相互排斥，可以确定
螺线管的左端为N极，右端为S极；结合图示的线圈绕向，利用安培定则可以确定线圈中的电流方向是从
螺旋管的右端流入，左端流出，所以电源的左端为负极，右端为正极，如图所示：
18．如图，根据通电螺线管的磁极标出电源的正极和小磁针静止时的北极。
【答案】
【详解】图中通电螺线管的左端是N极，由异名磁极相互吸引可知，小磁针静止时左端为N极，右端为S
极。已知通电螺线管的左端为N极，右端为S极，右手握住螺线管，大拇指指向N极，四指指向电流的方
向，则电源左端为正极，右端为负极，如图所示：
19．（1）根据图所示的电路，在虚线框内画出对应的电路图；（2）如图所示是验证串联电路电压特点的实验器材，请用笔画线代替导线完成电路连接。要求：开关控
制整个电路，电压表测量L 两端电压，导线不能交叉。
1
【答案】（1）
（2）
【详解】（1）由图知，两灯泡并联，开关S 与L 在一条支路，靠近电源正极，开关S 在干路，靠近电源
1 1 2的负极，如图所示
（2）根据要求组成串联电路，电压表与L 并联，如图所示
1
20．如图所示，根据图中信息，请标出电源的“+”极和小磁针的“N”极。
(
【答案】
【详解】因为磁感线总是从磁体的N即出发，所以螺旋管的左端为N极，根据同名磁极相互排斥，异名磁
极相互吸引，小磁针的右端为N极，根据右手定则可以判断出电源的正负极，如图21．在图中相应的括号中，标出永磁体的“N”或“S”极和电源的“+”或“-”极。
【答案】

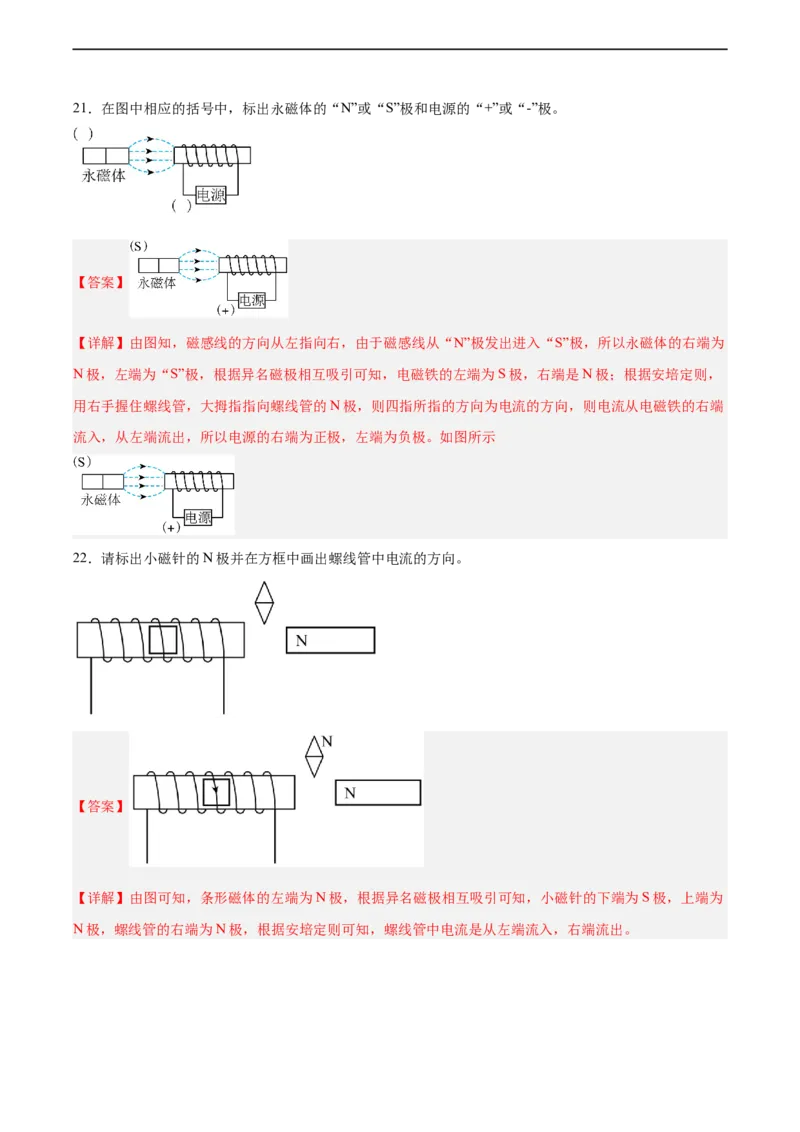

【详解】由图知，磁感线的方向从左指向右，由于磁感线从“N”极发出进入“S”极，所以永磁体的右端为
N极，左端为“S”极，根据异名磁极相互吸引可知，电磁铁的左端为S极，右端是N极；根据安培定则，
用右手握住螺线管，大拇指指向螺线管的N极，则四指所指的方向为电流的方向，则电流从电磁铁的右端
流入，从左端流出，所以电源的右端为正极，左端为负极。如图所示
22．请标出小磁针的N极并在方框中画出螺线管中电流的方向。
【答案】
【详解】由图可知，条形磁体的左端为N极，根据异名磁极相互吸引可知，小磁针的下端为S极，上端为
N极，螺线管的右端为N极，根据安培定则可知，螺线管中电流是从左端流入，右端流出。23．如图所示，将滑动变阻器接入电路后满足滑片P向下滑动时电磁铁的磁性增强，并在括号内标出电磁
铁的“N”或“S”极。
【答案】

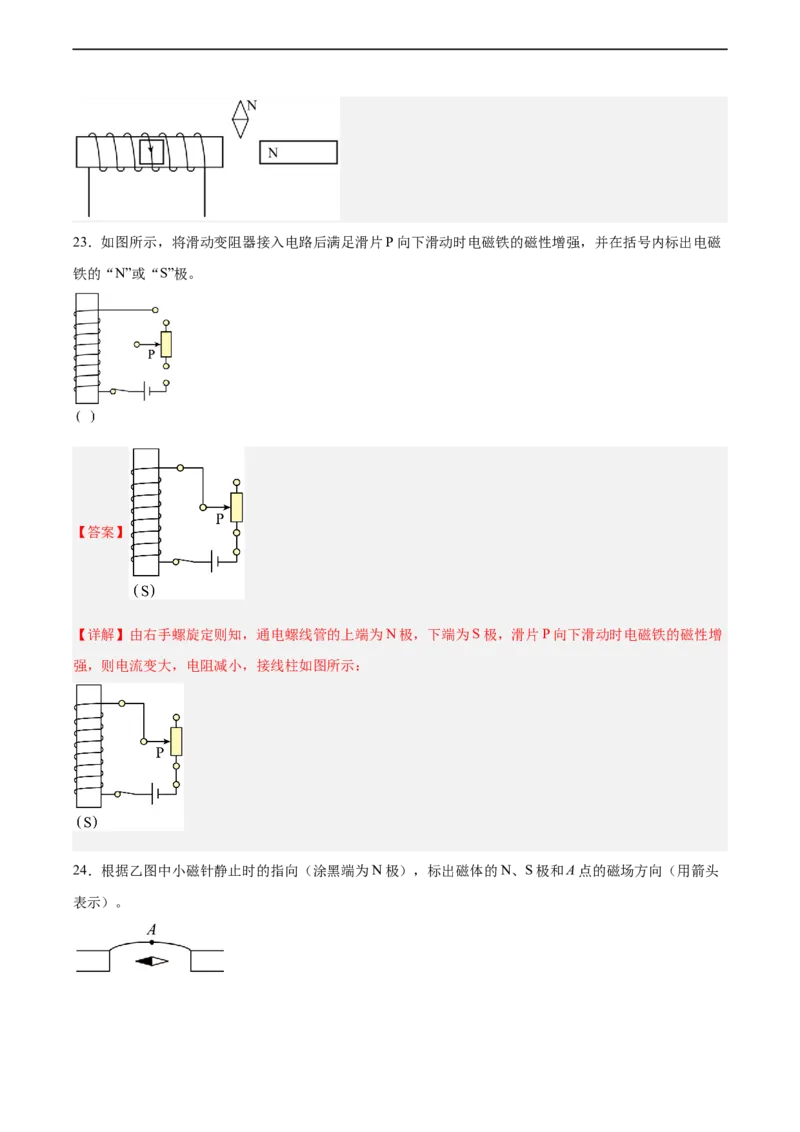

【详解】由右手螺旋定则知，通电螺线管的上端为N极，下端为S极，滑片P向下滑动时电磁铁的磁性增
强，则电流变大，电阻减小，接线柱如图所示：
24．根据乙图中小磁针静止时的指向（涂黑端为N极），标出磁体的N、S极和A点的磁场方向（用箭头
表示）。【答案】

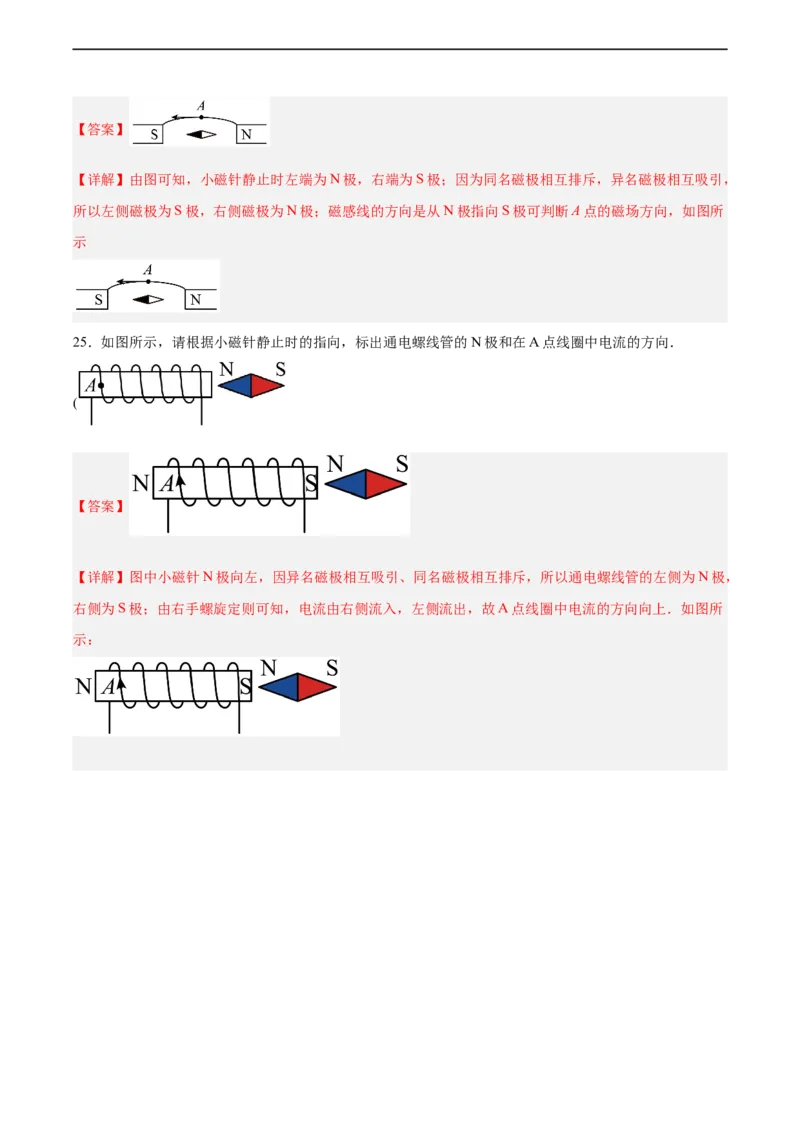

【详解】由图可知，小磁针静止时左端为N极，右端为S极；因为同名磁极相互排斥，异名磁极相互吸引，
所以左侧磁极为S极，右侧磁极为N极；磁感线的方向是从N极指向S极可判断A点的磁场方向，如图所
示
25．如图所示，请根据小磁针静止时的指向，标出通电螺线管的N极和在A点线圈中电流的方向．
(
【答案】
【详解】图中小磁针N极向左，因异名磁极相互吸引、同名磁极相互排斥，所以通电螺线管的左侧为N极，
右侧为S极；由右手螺旋定则可知，电流由右侧流入，左侧流出，故A点线圈中电流的方向向上．如图所
示：
