专题 06 力学作图题
1、中考要求
一般指根据题目的要求，完成相应的作图。它可以反映学生对某个物理概念和物理规律的理解和掌握程
度，在中考试卷中所占分值约4分到9分。（各地要求略有不同）作图题一般分为两大类：基本作图题和
设计作图题。基本作图题考察基本作图方法和基本作图能力，设计作图题考察建模能力，设计能力、创新
能力和作图技巧。

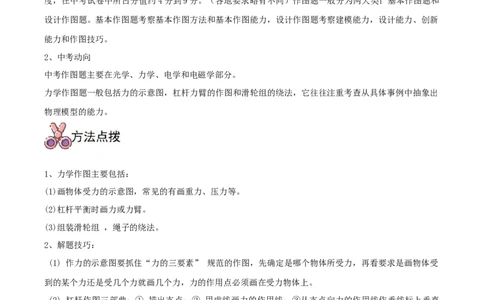

2、中考动向
中考作图题主要在光学、力学、电学和电磁学部分。
力学作图题一般包括力的示意图，杠杆力臂的作图和滑轮组的绕法，它往往注重考查从具体事例中抽象出
物理模型的能力。
1、力学作图主要包括：
(1)画物体受力的示意图，常见的有画重力、压力等。
(2)杠杆平衡时画力或力臂。
(3)组装滑轮组 ，绳子的绕法。
2、解题技巧：
(1) 作力的示意图要抓住“力的三要素” 规范的作图，先确定是哪个物体所受力，再看要求是画物体受
到的某个力还是受几个力就画几个力，力的作用点必须画在受力物体上。
(2) 杠杆作图三部曲：① 描出支点；② 用虚线画力的作用线；③从支点向力的作用线作垂线标上垂直
符号。注意力臂一定要过支点，杠杆所受的力的作用点一定在杠杆上。
(3)滑轮组作图的关键：①先确定动滑轮承担重物的绳子段数；②绳子起点（奇动偶定）奇数段时起点在
动滑轮上，偶数段时绳子起点在定滑轮上。
类型一、力的示意图
1．（2022·江苏淮安·统考中考真题）画出图中，斜向上运动的篮球受到的重力示意图。2．（2022·广西柳州·统考中考真题）如图，用线将小球悬挂起来。请画出线对小球的拉力F的示意图。

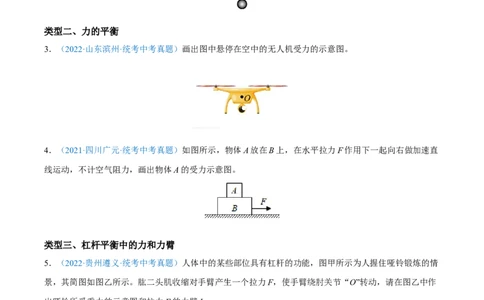

类型二、力的平衡
3．（2022·山东滨州·统考中考真题）画出图中悬停在空中的无人机受力的示意图。
4．（2021·四川广元·统考中考真题）如图所示，物体A放在B上，在水平拉力F作用下一起向右做加速直
线运动，不计空气阻力，画出物体A的受力示意图。
类型三、杠杆平衡中的力和力臂
5．（2022·贵州遵义·统考中考真题）人体中的某些部位具有杠杆的功能，图甲所示为人握住哑铃锻炼的情
景，其简图如图乙所示。肱二头肌收缩对手臂产生一个拉力F，使手臂绕肘关节“O”转动，请在图乙中作
出哑铃所受重力的示意图和拉力F的力臂L。
6．（2022·山东东营·统考中考真题）如图所示，工人用撬棒撬起石块的情景，O是支点，请画出动力F的
力臂l。类型四、滑轮组绳子的绕法
7．（2022·广西河池·统考中考真题）如图所示，请画出最省力的滑轮组绳子的绕法。
8．（2022·甘肃金昌·中考真题）如图所示，某工人站在地面上使用由三个滑轮组成的滑轮组提升重物，请
画出最省力的绕绳方法。
1．重为20N的木箱静止在斜面上，请在图中作出木箱受到重力的示意图。
2．如图丙所示，小球抛出后在空中运动，忽略空气对小球的作用，请在图中作出小球的受力示意图。3．如图中物体A正沿粗糙斜面下滑，它对斜面的压力F的示意图。
4．如图所示，一木块正沿着固定在地面上的斜面上滑，请作出木块受到的重力G和木块对斜面的压力示
意图。
5．如图，在水平拉力F作用下，木块A随小车一起以速度v水平向右做匀速直线运动，请画出木块A的
受力示意图。
6．如图所示，物体正随水平传送带一起向右做匀速直线运动，画出物体所受力的示意图。
7．如图所示，是同学们研究“影响滑动摩擦力的因素”的实验装置，当用力F水平拉动物体A下面的木
板时，请画出物体A所受的摩擦力和支持力的示意图。8．斜劈A放在固定的斜面上，其上表面水平，物体B放在A上，A和B一起沿斜面向下匀速下滑，已知
G =30N，G =20N，请问物块B受到几对平衡力的作用，并在图中画出此时B的受力示意图。
A B
9．如图，用最小的力把箱子绕着点O从水平地面抬起，请画出这个力的示意图，并标出力臂L。
10．如图所示，一个在力F的作用下可绕O点转动的杠杆，请作出动力F的力臂l。
11．如图所示，杠杆可绕 点转动，请在图中画出力F的力臂，并用“L”表示。
12．如图所示，画出拉力F的力臂l。
13．如图，用木棒撬动大石块时，在木棒下放一小石块作为支点O，并在木棒端点竖直向下用力撬动。请
画出力F的力臂（用l表示）。14．如图所示，用一根细绳将杠杆AOB在O点悬挂起来，B处挂一重物，在杠杆A端施加最小的力 使杠
杆在图示位置平衡，请画出这个力的示意图以及阻力臂 。
15．如图所示，请画出拉力F的力臂。
16．如图所示，请用笔画线在图中画出使用该滑轮组时最省力的绕法。
17．如图，要用滑轮组将陷在泥中的汽车拉出来，要用最小的力气，画出绕绳方法。
18．在图中标出支点O，并作出拉力F的力臂l。
19．如图，杠杆自重不计，O为支点，杠杆在图示位置平衡，l 为动力的力臂，请在图中作出阻力F 的力
1 2
臂和动力F 的示意图。画出最小的力F的示意图及其力臂L。
120．如图，汽车沿平直公路向前行驶，但不知是“加速、匀速、减速”中的哪种状态。车顶A处滴落的水
滴最终落在靠前的B处。车厢地板上的木箱C始终相对车厢静止。画出木箱C的受力示意图。
