专题 05 图表信息题
内容解读

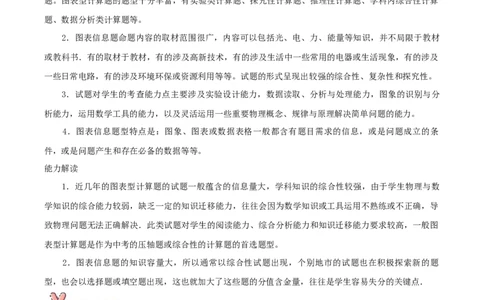

1．图表信息题就是以图象、图形和数据表格为试题的信息来源，围绕材料而精心设计问题的一类计算
题。图表型计算题的题型十分丰富，有实验类计算题、探究性计算题、推理性计算题、学科内综合性计算
题、数据分析类计算题等。
2．图表信息题命题内容的取材范围很广，内容可以包括光、电、力、能量等知识，并不局限于教材
或教科书．有的取材于教材，有的涉及高新技术，有的涉及生活中一些常用的电器或生活现象，有的涉及
一些日常电路，有的涉及环境环保或资源利用等等。试题的形式呈现出较强的综合性、复杂性和探究性。
3．试题对学生的考查能力点主要涉及实验设计能力，数据读取、分析与处理能力，图象的识别与分
析能力，运用数学工具的能力，以及灵活运用一些重要物理概念、规律与原理解决简单问题的能力。
4．图表信息题型特点是：图象、图表或数据表格一般都含有题目需求的信息，或是问题成立的条
件，或是问题产生和存在必备的数据等等。
能力解读
1．近几年的图表型计算题的试题一般蕴含的信息量大，学科知识的综合性较强，由于学生物理与数
学知识的综合能力较弱，缺乏一定的知识迁移能力，往往会因为数学知识或工具运用不熟练或不正确，导
致物理问题无法正确解决．此类试题对学生的阅读能力、综合分析能力和知识迁移能力要求较高，一般图
表型计算题是作为中考的压轴题或综合性的计算题的首选题型。
2．图表信息题的知识容量大，所以通常以综合性试题出现，个别地市的试题也在积极探索新的题
型，也会以选择题或填空题出现，这也就加大了这些题的分值含金量，往往是学生容易失分的关键点．
此类试题的解决方法一般是仔细阅读、观察、分析图象、图形或数据表格中蕴含的物理信息，不轻易放弃
对试题提供的图象、图形和数据的利用，在解题过程中要尽可能地利用题目所提供的数据，充分挖掘图象
和图形以及数据表格中包含的物理信息，从而将问题解决。类型一、力学问题
1．（2022·贵州黔西·统考中考真题）如图甲，将一块粗糙的、有三段长度相等区域的木板水平放置，用恒
为2N的水平拉力F，拉动物块（不考虑物块的大小）在木板上从区域Ⅰ的最左端由静止开始运动，在进
入区域Ⅲ时撤去拉力，物块最终停在区域Ⅲ的最右端。图乙为物块在区域Ⅰ和Ⅱ上运动的v-t图像，则下
列判断错误的是（ ）
A．物块在区域Ⅰ上做加速运动
B．物块在区域Ⅰ上的平均速度比区域Ⅱ上的小
C．物块在区域Ⅱ上所受的摩擦力等于2N
D．物块在区域Ⅲ上运动的时间等于1s
2．（2022·广西贵港·统考中考真题）乘坐动车进站时，行李常用传送带运送过安检，水平传送带以0.1m/s
的速度匀速向右运动，行李放到传送带上后，速度随时间变化的图像如图所示，则下列说法正确的是（
）
A． 内，行李受到平衡力的作用
B． 内，行李受到向左的摩擦力
C． 内，行李的重力与传送带对行李的支持力是一对平衡力
D． 内，行李的重力与传送带对行李的支持力是一对相互作用力
类型二、电学问题
3．（2022·广西河池·统考中考真题）在图甲所示的电路中，闭合开关后电流表的示数如图乙所示。下列描
述正确的是（ ）A．灯泡L 与L 并联 B．电压表测L 两端的电压
1 2 2
C．通过L、L 的电流相等 D．通过L 的电流为0.22A
1 2 1

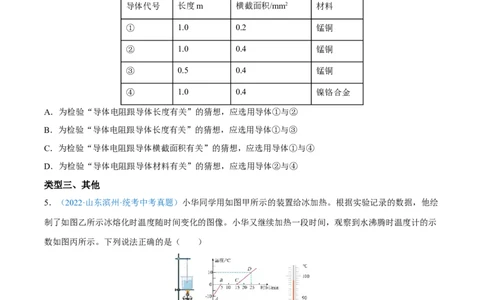

4．（2022·湖北武汉·统考中考真题）某同学利用表格中的几种导体探究影响导体电阻大小的因素。下列说
法正确的是（ ）
导体代号 长度m 横截面积/mm2 材料
① 1.0 0.2 锰铜
② 1.0 0.4 锰铜
③ 0.5 0.4 锰铜
④ 1.0 0.4 镍铬合金
A．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与②
B．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与③
C．为检验“导体电阻跟导体横截面积有关”的猜想，应选用导体①与④
D．为检验“导体电阻跟导体材料有关”的猜想，应选用导体②与④
类型三、其他
5．（2022·山东滨州·统考中考真题）小华同学用如图甲所示的装置给冰加热。根据实验记录的数据，他绘
制了如图乙所示冰熔化时温度随时间变化的图像。小华又继续加热一段时间，观察到水沸腾时温度计的示
数如图丙所示。下列说法正确的是（ ）
A．BC段表示冰的熔化过程，继续吸热温度保持不变，处于固液共存状态
B．比较AB段和CD段可知，AB段的比热容是CD段比热容的2倍
C．水的沸点是98℃，由此可以判断此时的大气压高于一个标准大气压
D．水沸腾时烧杯上方出现大量的“白气”，这些“白气”的形成属于汽化现象
6．（2022·四川广元·统考中考真题）在物理实验操作考试中，小马同学用弹簧测力计悬挂一个圆柱体物块，
使物块下表面与水面刚好接触，如图甲所示；然后匀速放下物块，此过程中弹簧测力计示数F与物块下表面浸入水中的深度h的关系如图乙所示，弹簧测力计始终在水面上方，水未溢出，g取10N/kg，水的密度
是1.0×103kg/m3.下列说法中正确的是（ ）
A．物块受到的重力是10N
B．物块完全浸没在水中受到的浮力是0.64N
C．物块的密度为6g/cm3
D．物块刚好浸没时，物块下表面受到水的压强是1.25×103Pa
一、单选题
1．甲、乙两小车，同时从同一地点出发沿直线向同一方向运动，它们的s-t图象如图所示，下列说法正确
的是（ ）
A．3∼5s内，乙做匀速直线运动 B．4s时，乙在甲前方5m处
C．0∼5s内，乙的平均速度为3m/s D．5s时，甲、乙两小车的速度相等
2．如图是根据甲乙两人周末骑行情况，绘制的s—t图像，则下列说法正确的是（ ）
A．甲、乙两人骑行的速度相同
B．乙骑行速度比甲骑行速度慢
C．乙比甲晚出发2s，乙出发8s之后追上了甲D．乙比甲晚出发2s，乙出发8s之后与甲相遇
3．如图四幅图中，关于声现象的描述正确的是（ ）
A．图甲中乒乓球被发声的音叉弹开表明音叉在振动
B．图乙中深海探测仪利用次声波进行回声定位探测
C．图丙中敲击大小不同的编钟发出声音的响度不同
D．图丁中防噪耳罩通过防止噪声发生地方控制噪声
4．如图所示是与物态变化有关的四个实验，下列说法正确的是（ ）
A．甲图制造云雨实验中，烧杯中的雨滴是盘中的冰熔化形成的
B．乙图海波刚开始熔化就可以移去酒精灯让熔化持续完成
C．丙图液体沸腾时温度计的示数不变
D．丁图左侧试管中的水沸腾时，右侧试管中的水量不变
5．如图所示的是“探究光的反射定律”的实验，小明将一块平面镜放在水平桌面上，再把一块白色纸板
（由纸板E和纸板F拼接而成，纸板F可以绕NO转动）垂直放置在平面镜上。让一束光贴着纸板E射向
O点。下列说法中正确的是（ ）
A．该实验通过白色纸板对光的镜面反射来显示光的传播路径
B．如图乙所示，将纸板F沿NO向后折转后，反射光会消失C．当入射光沿NO方向朝平面镜入射时，入射角为90°
D．图甲和图丙所示的实验现象说明在反射现象中光路是可逆的
6．一种色光从空气射入水，部分入射角和折射角的大小记录在下表中；若一束同样的色光从水射入空气，
则以下判断正确的是（ ）
入射角 10° 20° 30° 40° 50° 60° 70° 80°
折射角 7.5° 14.9° 22.1° 28.9° 35.2° 40.6° 45.0° 47.8°
A．若入射角为30°，则折射角为22.1°
B．若入射角为30°，则折射角可能为52°
C．若入射角为45°，则折射角可能为30°
D．若入射角为45°，则折射角为70°
7．下列四幅图中，表示近视眼成像情况和近视眼校正后成像情况的图分别是（ ）
A．甲和丙 B．乙和丙 C．甲和丁 D．乙和丁
8．小聪和小明为了探究“温度和物质状态对同种物质密度的影响”，在一定的环境下将1kg的冰加热，分
别记录其温度和体积的数据，利用描点法得到了图像如图所示，则下列说法中正确的是（ ）
A．物质都遵从热胀冷缩的规律
B．水结冰时，体积变小
C．当水从0℃上升到4℃的过程中，随着温度的升高，其密度逐渐变小
D．满装的罐装饮料（可看作水），在4℃下存放是最安全的
9．用天平和量杯称量某液体时，量杯及杯中液体的总质量记为m，杯中液体的体积记为V，根据称量的数
据作出m-V图象如题图。由图象可知（ ）A．该液体的密度与质量成正比
B．量杯的质量为5g
C．50L这种液体的质量50kg
D．液体的密度是0.8g/cm3
10．如图所示，若不计空气阻力，下列物体的受力情况中有错误的是（ ）
A．（a）静止的吊灯 B．（b）静止在水平地面的足球
C．（c）被踢出去在空中飞行的足球 D．（d）摆动到图示位置的小球
11．小南用水平向右的力推静止在水平地面上的箱子，推力F的大小以及箱子的运动速度v随时间t的变
化情况分别如图甲、乙所示，则（ ）
A．在0~4s内，箱子受到的摩擦力保持不变
B．在4~6s时，箱子受到的摩擦力为30N
C．当推力为25N时，箱子一定做匀速直线运动
D．10秒后小南改用水平向左10N的拉力，直到箱子静止，此过程箱子所受合力为35N
12．如图所示，是我们常见的图像，这种图像如果在横纵坐标加上适当的物理量及单位，可以用来描述（
）
A．物体所受重力与质量的关系B．同一物体的密度与质量的关系
C．压强大小与受力面积大小的关系
D．匀速运动的速度与时间的关系
13．如图是a、b两种物质的质量与体积的关系图像。分别用a、b两种物质制成两个规则的实心长方体甲
和乙，下列说法中不正确的是（ ）
A．将物体甲放入水中，一定沉入水底
B．将物体乙放入水中，一定漂浮在水面
C．将体积相等的甲、乙两物体捆在一起放入水中，一定漂浮在水面
D．将质量相等的甲、乙两物体捆在一起放入水中，一定漂浮在水面
14．如图甲为盛水的烧杯，上方有弹簧测力计悬挂的圆柱体，将圆柱体缓慢下降，直至将圆柱体全部浸入
水中，整个过程中弹簧测力计示数F与圆柱体下降高度h变化关系的图象如图乙所示，g取10N/kg，不考
虑液面的变化，下列说法正确的是（ ）
A．圆柱体受到的最大浮力是3N
B．圆柱体的高度为8cm
C．圆柱体的重力是6N
D．当圆柱体刚好全部浸没时，下表面受到水的压强为400Pa
15．如图甲所示，木块放在水平面上，用弹簧测力计沿水平方向拉动木块使其做直线运动，在相同水平面
上两次拉动木块得到的 关系图像如图乙所示。第1、2两次弹簧测力计示数分别为F、F；拉力所做的
1 2
功的功率分别为P、P。下列判断正确的是（ ）
1 2A． ；P ˂ P B．F ˂ F；P ˂ P
1 2 1 2 1 2
C．F > F；P > P D．F = F；P > P
1 2 1 2 1 2 1 2
16．如图甲所示，每个滑轮的质量均为0.4kg，不计绳重和绳子与滑轮之间的摩擦，水平桌面粗糙。当物
体B的质量为m时，物体B竖直向下运动的 图像如图乙所示；当用一个F=16N水平向左的力（图中
未画出）拉物体A时，物体A向左做直线运动的 图像如图丙所示，g=10N/kg，则下列判断正确的是
（ ）
A．物体B的质量m=1kg
B．当物体A向左运动时，受到的摩擦力为16N，方向水平向右
C．当物体A向左运动时，拉力F做功的功率为6.4W
D．当物体B向下运动5s时，物体B的重力做功为24J
17．关于下面图四幅图的说法正确的是（ ）
A．甲图：活塞压缩，硝化棉燃烧，此过程与热机的压缩冲程原理相同
B．乙图：瓶内空气推开瓶塞，内能减少，瓶口出现的白雾是汽化现象
C．丙图：抽出玻璃板，下瓶中出现红棕色二氧化氮气体，表明气体间可以发生扩散现象
D．丁图：悬挂重物不能把两块铅块分开，说明分子间存在引力，没有斥力18．有甲、乙、丙三个轻质小球，将甲与乙、丙靠近时，他们相互作用的情况如图所示，已知甲球与丝绸
摩擦过的玻璃棒所带的电荷相同。则下列判断正确的是（ ）
A．乙球可能带负电，丙球一定带正电
B．乙球一定不带电，丙球可能带负电
C．乙球一定带负电，丙球可能带正电
D．乙球可能不带电，丙球一定带负电
19．关于如图所示的图象，说法中不正确的是（ ）
A．图甲表明同种物质的质量与体积成正比
B．图乙表明物体在AB和BC段做不同的匀速直线运动
C．图丙表明晶体熔化时有熔点
D．图丁表示一段镍铬合金线的电阻值随温度发生变化
20．如图在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池。试着用电压表测量这个自制电
池的电压，下列说法正确的是（ ）
A．锌片是电池的正极
B．该电池的电压是3V
C．该电源供电时，有负电荷从锌片经过盐水定向移动到铜片
D．两个相同电池串联后可提供更高电压
21．如图所示，是定值电阻R和小灯泡L中电流随电压变化的图像，由图像可知（ ）A．乙是小灯泡的I—U图像
B．定值电阻的阻值为5Ω
C．定值电阻R和小灯泡L并联接在4V的电源上，干路中的电流是1.2A
D．定值电阻R和小灯泡L串联接在5V的电源上，电路中的电流是0.2A
22．小明家有额定电压相同的电饭锅、电烤箱和吸尘器各一个，将这三个用电器正常工作1小时的消耗的
电能绘制成了如图所示的柱状图。则下列四个选项中，判断正确的是（ ）
A．在这三个用电器中，吸尘器正常工作时的电压最低
B．在这三个用电器正常工作时，电流通过电烤箱做功最快
C．在这三个用电器正常工作时，通过这三个用电器的电流一样大
D．在一个月内，小明家电饭锅消耗的电能一定比吸尘器消耗的电能多
23．图中所示的四种做法中，符合安全用电要求的是（ ）
继续使用绝缘皮破损 用沾了水的手触摸电灯 用湿毛巾擦拭正在发光的 用绝缘棒挑开通电的裸导
的导线 开关 灯泡 线
A B C D
A．A B．B C．C D．D
24．某电热水器的工作原理如图甲所示，用电磁继电器控制加热和保温状态的转换。R、R 为电热丝，且
1 2
R=3R，R 为滑动变阻器，R 为热敏电阻（置于电热水器内），R 阻值随温度的变化规律如图乙所示。电
2 1 3 0 0
源E的电压为6V，当R 中的电流I>15mA时，衔铁被吸下，继电器线圈电阻不计，下列说法正确的是（
0
）A．热水器的加热功率是保温功率的4倍
B．S 闭合，当衔铁吸下后，热水器处于加热状态
1
C．当热水温度为55℃时，衔铁刚好被吸下，R 连入电路的阻值为150Ω
3
D．若提高热水设置温度，应向左移动R 滑片
3
