专题 16 电压 电阻
1、掌握电压表的使用方法，能识别电压表测的是哪段电路两端的电压；
2、能熟练运用串并联电路中的电压规律解题；
3、会用控制变量法探究影响电阻大小的几个因素，掌握滑动变阻器的使用方法及在电路
中的作用。
要点一 、电压
1、概念
电源在工作中不断地使正极聚积正电荷，负极聚积负电荷，保持电路两端有一定的电压，使闭合电路中有持续的电流。电压使电路中形成电流，而电源是提供电压的装置。
2、电压的单位：
国际单位：伏特，用“V”表示。
其它常用单位：千伏，“kV”；毫伏，“mV”；微伏，“ V”。
换算：
不同的电源在电路两端产生的电压不同。一节干电池的电压是1.5V；家庭电路的电压是220V；对人体
安全的电压是不高于36V。

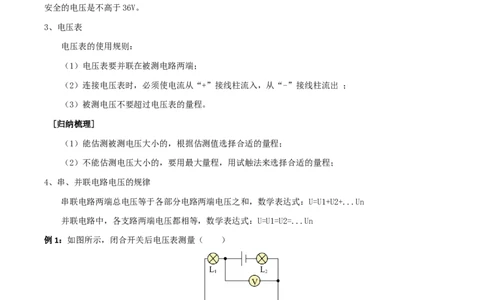

3、电压表
电压表的使用规则：
（1）电压表要并联在被测电路两端；
（2）连接电压表时，必须使电流从“+”接线柱流入，从“-”接线柱流出 ；
（3）被测电压不要超过电压表的量程。
[归纳梳理]
（1）能估测被测电压大小的，根据估测值选择合适的量程；
（2）不能估测电压大小的，要用最大量程，用试触法来选择合适的量程；
4、串、并联电路电压的规律
串联电路两端总电压等于各部分电路两端电压之和，数学表达式：U=U1+U2+...Un
并联电路中，各支路两端电压都相等，数学表达式：U=U1=U2=...Un
例1：如图所示，闭合开关后电压表测量（ ）
A．L 两端的电压 B．L 两端的电压
1 2
C．L 和L 两端的电压 D．电源电压
1 2
例2：如图所示，小明将A、B两种不同的金属片分别插入土豆，制成土豆电池，闭合开关S，发光二极管
发光，电压表指针有偏转。下列说法正确的是（ ）A．若电压表正向偏转，则A金属片为“土豆电池”的正极
B．若电压表反向偏转，则B金属片为“土豆电池”的负极
C．将开关断开，电压表测量“土豆电池”两端的电压
D．若开关被短路，则电压表指针不偏转

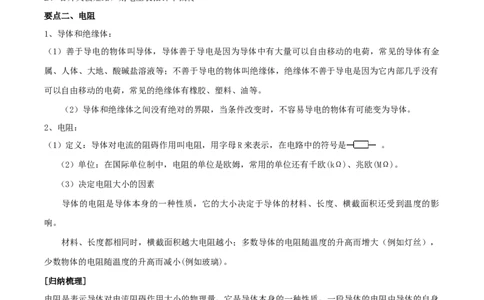

要点二、电阻
1、导体和绝缘体：
（1）善于导电的物体叫导体，导体善于导电是因为导体中有大量可以自由移动的电荷，常见的导体有金
属、人体、大地、酸碱盐溶液等；不善于导电的物体叫绝缘体，绝缘体不善于导电是因为它内部几乎没有
可以自由移动的电荷，常见的绝缘体有橡胶、塑料、油等。
（2）导体和绝缘体之间没有绝对的界限，当条件改变时，不容易导电的物体有可能变为导体。
2、电阻：
（1）定义：导体对电流的阻碍作用叫电阻，用字母R来表示，在电路中的符号是 。
（2）单位：在国际单位制中，电阻的单位是欧姆，常用的单位还有千欧(kΩ)、兆欧(MΩ)。
（3）决定电阻大小的因素
导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积还受到温度的影
响。
材料、长度都相同时，横截面积越大电阻越小；多数导体的电阻随温度的升高而增大（例如灯丝），
少数物体的电阻随温度的升高而减小(例如玻璃)。
[归纳梳理]
电阻是表示导体对电流阻碍作用大小的物理量，它是导体本身的一种性质，一段导体的电阻由导体的自身
情况决定。不管这个导体是否接入电路，是否有电流通过，也不管两端的电压是否改变，导体对电流的阻
碍作用即电阻总是存在的。无电流通过时，这种阻碍作用仅仅是没有表现出来而已。
例1：家用白炽灯的灯丝随温度的升高导电性能变差，则白炽灯不通电时灯丝电阻 与正常发光时电阻
比较应是（ ）
A． B． C． D．无法判断例2：下列物体在通常情况下属于绝缘体的是（ ）
A．硅 B．石墨 C．盐水 D．玻璃
要点三、变阻器
1、滑动变阻器
（1） 原理：靠改变连入电路中的电阻线的长度来改变电阻。
（2） 使用：使用变阻器，一般要把它串联在电路中，对于四个接线柱的滑动变阻器，把它接入电路
中时，要采用“一上一下”法。

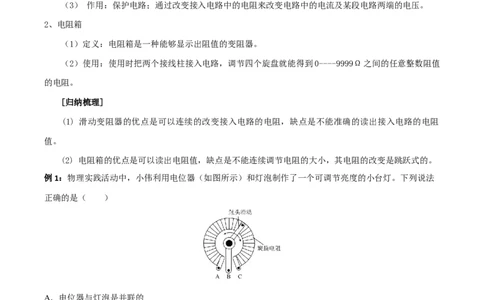

（3） 作用：保护电路；通过改变接入电路中的电阻来改变电路中的电流及某段电路两端的电压。
2、电阻箱
（1）定义：电阻箱是一种能够显示出阻值的变阻器。
（2）使用：使用时把两个接线柱接入电路，调节四个旋盘就能得到0----9999Ω之间的任意整数阻值
的电阻。
[归纳梳理]
(1) 滑动变阻器的优点是可以连续的改变接入电路的电阻，缺点是不能准确的读出接入电路的电阻
值。
(2) 电阻箱的优点是可以读出电阻值，缺点是不能连续调节电阻的大小，其电阻的改变是跳跃式的。
例1：物理实践活动中，小伟利用电位器（如图所示）和灯泡制作了一个可调节亮度的小台灯。下列说法
正确的是（ ）
A．电位器与灯泡是并联的
B．电位器通过改变接入电路中电阻的横截面积来改变电阻的大小
C．若接线柱A和B接入电路，滑动触头顺时针转动时，灯泡变亮
D．若接线柱B和C接入电路，滑动触头逆时针转动时，灯泡变暗
例2：如图所示为滑动变阻器的两种接入电路的情况，当滑片P向右移动时，变阻器接入电路部分的电阻
的变化是（ ）A．甲减小，乙增大 B．甲增大，乙减小
C．甲增大，乙增大 D．甲减小，乙减小
难点一 、电压
电压表（伏特表）：测量电压的仪表。电路符号：
比较使用电压表和电流表的异同：
因为电压表本身对电流的阻碍很大，所以把它并联在电路上时，几乎不起分流作用，对被测电路的影
响很小，原被测电路两端的电压不至于有明显改变。如果把电压表串联在被测电路中，由于电压表对电流
的阻碍很大，会使原来的电路无法正常工作。例1：“探究串联电路的电压关系”的实验电路如图甲所示。下列说法正确的是（ ）
A．电压表不可以直接接在电源两端测量电路两端总电压
B．选择电压表量程时，可以任意选择一个量程进行测量
C．测完L 两端的电压后，应先断开开关，再将电压表并联在BC两端
1
D．在测量L 两端电压时，电压表示数如图乙所示时，则应当对电压表调零
1
例2：利用如图所示电路进行实验时，下列关于电路异常现象的解释正确的是（ ）
A．电路中只要有短路故障，电压表示数就为零
B．闭合开关S，发现电流表指针反方向摆动是由于电流太大
C．实验中将电流表和电压表位置对调，闭合开关S，电流表会损坏
D．实验中发现电流表示数为零，电压表示数为电源电压的原因可能是被测电阻 断路
考点二、电阻
1、定义：导体对电流的阻碍作用叫电阻，用字母R来表示，在电路中的符号是 。
2、单位：在国际单位制中，电阻的单位是欧姆，常用的单位还有千欧(kΩ)、兆欧(MΩ)。
3、决定电阻大小的因素
导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积还受到温度的
影响。
材料、长度都相同时，横截面积越大电阻越小；多数导体的电阻随温度的升高而增大（例如灯
丝），少数物体的电阻随温度的升高而减小(例如玻璃)。
5、滑动变阻器原理：变阻器就是通过改变接入电路中电阻线的长度来改变电阻的器件。6、结构：瓷筒、电阻线、金属棒、金属滑片、接线柱。
符号：
7、滑动变阻器的使用：
（1）能使变阻器电阻变化的接法有4种（“一上一下”）；
（2）不能使变阻器电阻变化的接法有2种，其中“同下”电阻总是很大，而“同上”电
阻总是很小。
（3）“看下不看上”滑片越靠近下端的接线柱，接入电路的电阻越小。
8、电阻箱读数：指针所指数值乘以倍率后相加。
例1：由同种材料制成的长度相同、横截面积不同的AB和BC两段导体，按如图所示的方式连入电路中，
导体的电阻及通过的电流大小关系正确的是（ ）
A．RAB＞RBC，IAB＝IBC B．RAB＞RBC，IAB＜IBC
C．RAB＜RBC，IAB＝IBC D．RAB＜RBC，IAB＜IBC
例2：在如图所示电路中，闭合开关 S 后，在滑片 P 向右滑动过程中，各电表示数变化正确的是
（ ）
A．A 和A 的示数之和不变
1 2
B．V 和A 的示数的比值不变，V 和A 的示数的乘积变大
1 2
C．A 和 V 的示数乘积变小，A 示数不变
1 2
D．V 和A 的示数之比变大，A 示数变小
3 1
类型一、基础知识
1．（2022·山东东营·统考中考真题）如图所示，闭合开关，灯 、 均不亮，小华用电压表去判断电路故障，当他将电压表接在 两端时，电压表无示数；当他将电压表接在 两端时，电压表有示数，由此
可以判断（ ）
A．灯 断路 B．灯 断路 C．灯 短路 D．灯 短路
2．（2022·内蒙古通辽·统考中考真题）如图所示电路，电源电压保持不度，开关S闭合后，在滑动变阻器
滑片P向左移动的过程中，下列说法正确的是（ ）
A．电压表V 示数变小，电压表V 示数不变，电流表A 示数变小
1 2 1
B．电压表V 示数变小，电压表V 示数变大，电压表V 的示数与电流表A 的示数之比变小
1 2 1 1
C．电压表V 示数不变，电流表A 示数变大，电压表V 的示数与电流表A 的示数之比变大
2 1 1 1
D．电压表V 示数变小，电压表V 示数不变，电压表V 的示数与电流表A 的示数之比变小
1 2 2 1
3．（2022·湖南株洲·统考中考真题）电热丝通常用镍铬合金或铁铬铝合金等材料制作，从导电性能看，电
热丝属于（ ）
A．绝缘体 B．超导体 C．半导体 D．导体
4．（2022·湖南湘西·统考中考真题）将铜片和锌片放入装有盐水的烧杯中，就成了一个自制电池，用导线
将电压表与铜片、锌片相连，测量这个自制电池的电压，如图所示。以下说法正确的是（ ）
A．锌片是电池的正极 B．这个电池的电压为6V
C．这个电池的电压为3V D．这个电池的电压为0.6V类型二、知识运用
5．（2022·江苏镇江·统考中考真题）图示电路在闭合开关后，两电流表正常工作，且读数相同，则可能发
生的故障是（ ）
A．R短路 B．R断路 C．L短路 D．L断路
6．（2022·山东日照·统考中考真题）小明按图连接实物电路，闭合开关，小灯泡不亮，经老师研判，告诉
小明电路在a、b之间发生了断路。小明设计了如下三种方法进一步判断：①断开开关，将电压表接在a、
b两点，闭合开关，电压表有示数说明a、b之间断路。②断开开关，将电流表接在a、b两点，闭合开
关，电流表有示数说明a、b之间断路。③断开开关，将与L相同的完好小灯泡接在a、b两点，闭合开
关，小灯泡发光说明a、b之间断路。其中可行的方法是（ ）
A．①②③ B．①② C．①③ D．②③
7．（2022·山东枣庄·统考中考真题）小亮想探究“在温度一定的条件下，导体电阻与长度、横截面积的关
系”。他已选好代号为“a”的导体，他还应选用下表中哪两个导体进行实验探究（ ）
导体代号 a b c d e
导体长度L/m 1.5 0.5 1.0 1.0 1.5
导体横截面积S/ 1.2 1.2 0.8 1.2 2.0
导体材料 镍铬 镍铬 镍铬 锰铜 镍铬
A．b、c B．c、e C．c、d D．b、e
8．（2022·湖北襄阳·统考中考真题）小阳同学设计了如图甲所示电路图探究并联电路的电压规律，请你回答下列问题。
（1）分别测出小灯泡L、L 两端的电压及 _____电压，就可以分析并联电路的电压规律；
1 2
（2）当开关闭合时，电压表出现了如图乙所示情况，其原因是电压表 _____；
（3）正确连接电路后，若测得L 两端电压为2.5V，则测L 两端电压是 _____V。
1 2
一、单选题
1．下列对生活中常见的电流、电压的描述，符合实际的是（ ）
A．人体的安全电压不高于39V
B．家用电冰箱的工作电流约1A
C．手机正常工作时的电流约为10A
D．一节5号干电池的电压为8V
2．如图所示，电源电压恒定不变，闭合开关S，灯 和 均发光，一段时间后，一盏灯突然熄灭，而电
流表和电压表的示数都不变，出现这一现象的原因可能是（ ）
A．灯 断路 B．灯 断路 C．灯 短路 D．灯 短路
3．关于导体的电阻，下列说法正确的是（ ）
A．铜导线的电阻比铁导线电阻小
B．导体通电时有电阻，不通电时没有电阻
C．导体的电阻越大，表明导体的导电能力越强D．导体电阻越小，对电流的阻碍作用越小
4．如图所示，是闭合电路中滑动变阻器的接法，下列判断正确的是（ ）
A．滑片向右移动，变阻器接入电路的阻值变大
B．滑片向左移动，变阻器接入电路的阻值变小
C．接AB或者CD接线柱不能起到变阻的作用
D．电流必须从下接线柱流进变阻器，从上接线柱流出
5．如图所示电路中，甲、乙、丙分别为电流表或电压表，要使电路中的灯泡L 和L 并联，则下列说法正
1 2
确的是（ ）
A．甲为电流表，乙为电压表，丙为电流表
B．甲为电流表，乙为电压表，丙为电压表
C．甲为电压表，乙为电流表，丙为电流表
D．甲为电压表，乙为电流表，丙为电压表
6．某同学做“探究串联电路的电压关系”的实验，她按如图a所示连接电路。闭合开关后，用电压表分别
测量Ua ，U 、Ua 三处电压，关于在实验过程中出现的情况，下列说法正确的是（ ）
b bc c
A．实验中需要两个规格相同的小灯泡
B．测出U 间电压后，保持a不动，将b改接到c，可以测出U
ab ac
C．连接好电路，闭合开关后电压表示数如图b所示的情况，则应将电压表指针校零D．实验时若发现ab和ac两端电压相等，且不为0，可能是a、b之间发生了短路
7．小明在实验中发现小灯泡的电阻随温度的升高而变大，在一个小灯泡与定值电阻串联的电路中，以下
表示小灯泡的电阻与它两端电压关系的图示中，正确的是（ ）
A． B． C． D．
8．在完成电学实验时实验小组的同学们发现从实验室领出的电阻箱（如图），无法调节使接入电路的阻
值为20Ω，其他阻值均可以。
小灏查阅电阻箱的说明，发现下表所示信息，分析串联构成整体后，则该装置在 0~99Ω范围使用时，允
许通过的最大电流是（ ）
档位 ×1 ×10 ×100 ×1000
允许通过最大电流 1 0.5 0.09 0.02
A．2A B．1.5A C．1A D．0.5A
二、多选题
9．如图所示电路中，电源电压保持不变。下面对电路分析不正确的是（ ）
A．只闭合开关S 时，R 与R 串联
1 2 3
B．闭合开关S、S 时，R 与R 串联
1 3 2 3
C．闭合开关S、S、S 时，电流表测R 中的电流
1 2 3 2
D．先只闭合开关S、S，再闭合S，电压表的示数不变
1 3 210．薛同学按照如图甲所示电路做实验，闭合开关S，两灯均发光，他发现两块电压表的指针偏转角度相
同，如图乙所示。下面的判断正确的是（ ）
A．电压表V 的读数为7.5V B．L 灯两端的电压为1.5V
1 2
C．L 和L 两端的电压之比为1∶4 D．通过L 和L 的电流之比为1∶4
1 2 1 2
11．关于导体的电阳，下列说法中正确的是（ ）
A．导体的电阻跟它两端的电压有关
B．导体的电阻跟通过它的电流有关
C．导体的电阻是导体本身的一种性质
D．导体的电阻由导体的长度材料横截面积和温度决定
12．如图所示电路中，当滑动变阻器滑片P向右移动时灯变暗的是图（ ）
A． B．
C． D．
三、填空题
13．读出如图所示的各电表的读数：甲：_____A；乙：_____V；丙：_____μA。
14．如图所示，电源电压是6V，当开关闭合时，电压表的示数是2V，则灯泡L 两端的电压是 _____V；
1
通过灯L 的电流 _____（填“大于”、“小于”或“等于”）通过灯L 的电流。若断开开关，电压表的
1 2
示数将 _____。（填“变大”、“变小”或“不变”）15．在图甲中，闭合开关后，给玻璃珠加热到红炽状态，小灯泡_____（选填“变亮”、“变暗”）这说
明了___________。在图乙中，闭合开关后，在给钨丝缓慢加热的过程中，小灯泡_____，（选填“变
亮”、“变暗”），说明了____________。
16．如图所示，电阻箱的示数为___________Ω。
四、实验题
17．小芳想了解当滑动变阻器与电阻并联时，调节滑片，电阻两端的电压及电路中的电流怎样改变。
（1）实验电路图如图所示，请在图中连接对应的实物图______；
（2）改变滑动变阻器接入电路的阻值，记录数据如下表。根据表中数据在图的坐标系中画出电阻R的U
—I图线______；
数据序号 1 2 3 4
电压表示数U/V 2.40 1.80 1.20 0.60电流表A 示数I/A 0.16 0.12 0.08 0.04
1 1
电流表A 示数I/A 0.40 0.75 1.14 1.50
2 2
（3）某次实验电压表和电流表A 的示数如图所示，U=______V，I=______A，I=0.90A，此时通过滑动变
1 1 2
阻器的电流为______A；
（4）此电路不允许滑动变阻器接入电路的阻值为零，原因是______。
五、计算题
18．如图所示，定值电阻R和滑动变阻器R'连接在电路中，当滑片移到最左端时，电压表的示数为4.5V；
当滑片移到最右端时，电压表的示数为2.4V，求：
（1）电源电压；
（2）滑片移到最右端时，滑动变阻器R'两端的电压。
19．如图所示，电源电压保持不变，只闭合S、S 时，电压表示数为8V，只闭合S、S 和S 时，电压表示
4 2 3
数为3V，求：
（1）电源电压是多少？
（2）闭合S、S、S 时，R 和R 两端的电压分别是多少？
2 3 2 3
（3）只闭合S、S、S 时，电流表的示数为0.3A，再闭合S、S 时，电流表的示数为0.7A，则此时流过
1 4 2 3
R、R、R 的电流分别为多少A？
1 2 3
20．“混联电路”是有串联电路和并联电路组合而成，如图所示的电路图甲就是一个“混联电路”，它可
以等效为R 与R 先并联（如图乙，并联的总电阻R）再与R 串联．已知图甲中电源电压为3V，R =2Ω，
1 2 3 1
R =3Ω，R =0.8Ω．请根据这个思路，完成如下计算：
2 3（1）R 与R 并联的总电阻．
1 2
（2）开关闭合后电流表的示数．
