专题 18 电功率
1、从能的转化的角度认识电源和用电器的作用并能够进行电能的计算；
2、理解电功率和电流、电压之间的关系并能进行电功率的计算。能区别实际功率和额定功率；
3、焦耳定律；
4、串并联电路电能、电热、电功率的分配关系；
5、家庭电路及安全用电；
6、电功率的测量及焦耳定律实验探究。
要点一 、电能及电能表1、电能：电源将其他形式的能转化为电能。用电器可以把电能转化成其他形式的能。（将电能全部
转化成内能的用电器称为纯电阻用电器。如电饭煲、电炉子等；非纯电阻电路是有一部分电能转化成除内
能以外的其他形式的能，如洗衣机，电风扇等。
2、电能的单位：国际单位是焦耳，简称焦，符号 J，常用的单位是度，即千瓦时，符号 kW·h，
1kW·h =3.6×106J
3、电能表
作用：电能表是测量电功或者说是用户的用电器在某段时间内消耗电能多少的仪表。

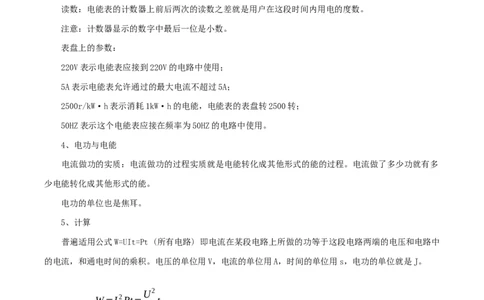

读数：电能表的计数器上前后两次的读数之差就是用户在这段时间内用电的度数。
注意：计数器显示的数字中最后一位是小数。
表盘上的参数：
220V表示电能表应接到220V的电路中使用；
5A表示电能表允许通过的最大电流不超过5A；
2500r/kW·h表示消耗1kW·h的电能，电能表的表盘转2500转；
50HZ表示这个电能表应接在频率为50HZ的电路中使用。
4、电功与电能
电流做功的实质：电流做功的过程实质就是电能转化成其他形式的能的过程。电流做了多少功就有多
少电能转化成其他形式的能。
电功的单位也是焦耳。
5、计算
普遍适用公式W=UIt=Pt (所有电路) 即电流在某段电路上所做的功等于这段电路两端的电压和电路中
的电流，和通电时间的乘积。电压的单位用V，电流的单位用A，时间的单位用s，电功的单位就是J。
U2
W=I2Rt= t
导出公式 R （纯电阻电路）
例1：电能表是用来测量 的仪表（ ）
A．电功率 B．电能 C．电压 D．电流
例2：一种家用电能表上的参数如图所示，下列说法错误的是（ ）A．该电能表此时的读数是31.6J
B．该电能表的额定最大电流为20A
C．该电能表应该在220V的电路中使用
D．电能表是计量用电器消耗电能的仪表
要点二 、电功率
1、定义：电功与时间之比。它是表示电流做功快慢的物理量。
2、单位：国际主单位 瓦特（W）
常用单位 千瓦（kW）
换算关系 1kW=1000W
W
P= =UI
3、计算 普遍适用公式 t
推导公式 P=I2R=U2/R (适用于纯电阻电路)
4、额定功率和实际功率
额定功率：用电器在额定电压下的功率。（用电器在正常工作时的功率）
实际功率：用电器在实际电压下的功率。
[归纳梳理]
1、实际功率随电压的变化而变化：
当U实=U额时，P实=P额用电器正常工作；
当U实<U额时，P实<P额用电器不能正常工作；
当U实>U额时，P实>P额长期使用会影响用电器的寿命，有时会损坏用电器。
2、对某一用电器而言，额定电压和额定功率只有一个，而实际电压和实际功率却有无数个。灯泡的
亮度是由它的实际功率决定的。P U 2
( )
实 实
=
3、若不考虑温度对用电器电阻的影响，则有 ，即电阻一定时，实际电压是额定电压的
P U
额 额
n倍，则实际电流也是额定电流的n倍，实际功率是额定功率的n2倍。
例1：标有“12V 12W”的灯泡 L 和标有“12V 6W”的灯泡 L，先后按串联和并联方式接在电压恒为 12V
1 2
的电源两端。如果不考虑灯丝电阻随温度的变化，下列说法正确的是（ ）
A．串联时灯 L 两端的电压等于灯L 两端的电压，且均为6V
1 2
B．并联时通过灯L 的电流I 大于通过灯L 的电流I，且 I=2I
2 2 1 1 2 1

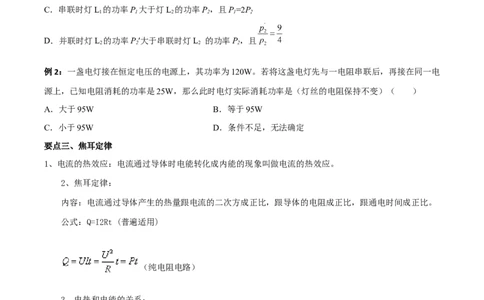

C．串联时灯L 的功率P 大于灯L 的功率P，且P=2P
1 1 2 2 1 2
D．并联时灯L 的功率P′大于串联时灯L 的功率P，且
2 2 2 2
例2：一盏电灯接在恒定电压的电源上，其功率为120W。若将这盏电灯先与一电阻串联后，再接在同一电
源上，已知电阻消耗的功率是25W，那么此时电灯实际消耗功率是（灯丝的电阻保持不变）（ ）
A．大于95W B．等于95W
C．小于95W D．条件不足，无法确定
要点三、焦耳定律
1、电流的热效应：电流通过导体时电能转化成内能的现象叫做电流的热效应。
2、焦耳定律：
内容：电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻成正比，跟通电时间成正比。
公式：Q=I2Rt (普遍适用)
（纯电阻电路）
3、电热和电能的关系：
在纯电阻电路中，电能全部转化为内能，Q=W。如电炉子。
在非纯电阻电路中，电能只有部分转化为内能，电热小于电能，即Q<W。
例1：额定电压均为6V的甲、乙两灯，I-U图线如图所示。下列说法正确的是（ ）A．甲、乙两灯正常发光时，相同时间内乙灯产生的电热多
B．甲、乙两灯的额定功率之比为1︰2
C．甲、乙两灯串联接在电压为8V的电源两端时，实际功率之比为1︰3
D．甲、乙两灯串联接在电压为6V的电源两端时，电流之比为2︰1
例2：将规格都是“220V 100W”的一台电风扇、一台电视机和一个电热毯分别接入220V电路中正常工
作，通电时间相同，下列说法中错误的是（ ）
A．它们产生的热量相同
B．它们消耗的电能相同
C．它们的工作电流相同
D．它们的实际功率相同
要点四、家庭电路和安全用电
1、家庭电路的组成：两根进户线、电能表、闸刀开关、保险盒、插座、用电器和开关。
2、保险丝：
材料：由电阻率大、熔点低的铅锑合金制成。
工作原理：当通过它的电流过大时，保险丝产生较多的热量，使它的温度达到熔点，于是保险丝熔
断。
接法：保险丝与所保护的电路要串联，且一般只接在火线上。
选择：保险丝在选择的时候应使其额定电流等于或稍大于家庭电路的最大工作电流。越粗的保险丝额
定电流越大。
更换原则：保险丝在更换时不能用较粗的或铁丝、铜丝、铝丝代替。
三孔插座：左零右火中接地。
3、安全用电：安全电压不高于36V。
[归纳梳理]
触电原因：家庭电路的触电都是由于人体直接或间接与火线接触造成的。
低压触电：包括单线触电和双线触电。高压触电：高压电弧触电和跨步电压触电。
安全用电原则：不接触低压带电体，不靠近高压带电体。
例1：下列是教材中涉及用电安全的生产、生活情景示意图。关于各图说明的理解，下列说法中正确的是
（ ）
A． 家用电器之间一般是并联关系，同时使用多个用电器会造成电路中总电流过大
B． 用电器外接插头短路会损坏用电器内部元件
C． 电弧触电时没有电流流过人体
D． 用电器外壳没接地时总是带电的
例2：关于家庭电路和安全用电的说法中，下列说法正确的是（ ）
A．正确使用试电笔测量时，人体安全的原因是试电笔与人体之间绝缘
B．空气开关和漏电保护器在家庭电路中起的作用相同
C．用电器的总功率过大是家庭电路中电流过大的原因之一
D．控制电灯的开关要接在零线和灯泡之间
要点五、测量小灯泡的功率
1、实验原理：P=UI 测出小灯泡的电压U和电流I，利用公式P=UI计算求得电功率。
2、实验器材：电源、电压表、电流表、滑动变阻器、开关、小灯泡、灯座、导线等。
3、实验电路图及表格：次数 电压U/V 电流I/A 功率P/W 发光情况
1
2
3
4、实验步骤：
（1）实验前准备：检查仪器是否齐全，规格是否合乎要求，查看小灯泡的额定电压U额；
（2）按电路图连电路，查无误，闭合开关，进行实验；
（3）调节滑动变阻器滑片，使电压表示数为U额，记录电流表示数I额；
（4）调节滑动变阻器，使小灯泡两端电压等于1.2U额，记下电压表、电流表的示数，并观察小灯泡
发光情况；
（5）调节滑动变阻器，使小灯泡两端电压小于U额，记下电压表，电流表的示数，并观察小灯泡发光
情况；
（6）断开开关，计算电功率值填入表格。
5、数据分析，总结结论。
(1)分析数据知，实际功率随实际电压改变而改变；
(2)灯泡的亮度取决于灯泡的实际功率，实际功率越大灯泡越亮。
6、注意事项：
A．连接时，开关断开，防止因短路而损坏电源或灯泡。
B．闭合开关前，滑动变阻器的滑片应滑至滑动变阻器的最大阻值处，防止电路中的电流过大，将灯
烧坏。
C．电源电压应高于灯泡的额定电压，防止无法调节到额定电压。
D．电压表的量程应大于灯泡的额定电压，电流表的量程应大于灯泡正常工作时的电流。
E．滑动变阻器允许通过的最大电流要大于灯泡正常工作时的电流，滑动变阻器的最大电阻值应与灯
泡的电阻差不多，以使调节效果明显。
F．通过三次不同电压下（额定电压，1.2倍额定电压和低于额定电压）的测量，体会用电器的实际功
率并不一定等于额定功率，而是取决于加在用电器两端的实际电压。
G．在做第二次实验时（实际电压不能超过额定电压的1.2倍）需要小心调节滑动变阻器，以免烧坏灯
泡。
H．实验前，要检查电路并试触，实验结束后，要先断开开关，再整理器材。例1：在“测定小灯泡额定功率”的实验中，当手移动变阻器滑片时，眼睛应观察（ ）
A．灯泡的发光情况 B．变阻器滑片的位置
C．电压表的示数 D．电流表的示数
例2：如图所示的电路中，a、b是两只电表（电压表或电流表），灯泡L 标有“4V；4W”，灯泡L 标有
1 2
“6V；18W”。闭合开关S，两灯均发光，并且L 恰好能正常发光。若不考虑温度对灯丝电阻的影响，下
1
列说法正确的是（ ）
A．电表a为电压表，且示数为
B．电表b为电流表，且示数为
C． L 和L 消耗的电功率之比为
1 2
D． 内，电路消耗的总电能为
难点一 、电功率
1．三个物理量
（1） 电能 （W）：国际单位制中的单位是焦耳 （J），常用单位是千瓦时 （kW·h）俗称度。
1度=1kW·h=3.6×106J
（2） 电功率（P）：电功与时间之比，它是表示电流做功快慢的物理量。
国际单位制中单位是瓦特（W）常用单位是千瓦（kW）。
（3） 电热（Q）：电流通过导体产生的热。国际单位制中单位是焦耳（J）。
2．两个重要实验
（1） 测量小灯泡的电功率
（2） 探究影响电热大小的因素
3．一个定律——焦耳定律
（1）内容：电流通过导体产生的热量跟电流的平方成正比跟导体的电阻成正比，跟通电时间成正
比。（2）表达式： Q=I2Rt。
4．三个基本公式及其推导公式
（1） W=UIt（所有电路），推导公式： （纯电阻电路）
（2） P=UI（所有电路），推导公式： （纯电阻电路）
（3） Q=I2Rt（所有电路），推导公式： （纯电阻电路）
5．两个比例（纯电阻电路）
（1）串联电路 （成正比）
（2）并联电路 （成反比）
例1：如图 所示的电路，电源两端电压不变，R、R 为定值电阻。只闭合开关 S 时，电流表示数为 I，电
1 2 1
压表示数为U，电路总电阻为 R，电路消耗的总功率为 P；再闭合开关 S 时，电流表示数为 ，电压表
2
示数为 ，电路总电阻为 ，电路消耗的总功率为 。下列判断正确的是（ ）
A． B．
C． D．
例2：如图是额定电压均为 220V 的灯泡 L 和 L 的 I-U图像。下列分析错误的是（ ）
1 2A．当通过 L 的电流为 0.45A 时，其电压为 160V
2
B．当 L 两端的电压为 100V 时，其实际功率为 20W
1
C．将 L、L 串联，若 L 两端的电压为 40V 时， 则 L 的功率为 8W
1 2 1 2
D．将 L、L 并联，若通过 L 的电流为 0.5A 时， 则 L 的功率为 66W
1 2 2 1
类型一、基础知识
1．（2022·西藏·统考中考真题）如图所示，电源电压6V保持不变， ， ， ，以
下说法正确的是（ ）
A．电路中的最大功率为3W
B．只闭合 ， 与 两端电压之比为
C．同时闭合 和 ，电路中的电流为0.15A
D．同时闭合 、 、 ， 与 的电流之比为
2．（2022·贵州铜仁·统考中考真题）下列测量工具读数正确的是（ ）
A． 一元硬币的直径为2.5cmB． 弹簧测力计的读数为3.6N
C． 天平的读数为26.9g
D． 电能表显示一周消耗的电能为
3．（2022·江苏淮安·统考中考真题）如图所示，闭合开关S，电灯L、L 都能发光。再闭合开关S，观察
1 1 2 2
到灯泡的发光情况是（ ）
A．L、L 都变亮 B．L 变亮、L 不亮
1 2 1 2
C．L、L 都变暗 D．L 不亮、L 变亮
1 2 1 2
4．（2022·甘肃兰州·统考中考真题）现有“6V 3W”和“12V 6W”字样的甲、乙两只灯泡，不考虑灯丝电阻
的变化，下列说法正确的是（ ）
A．通电时间相同时，甲灯泡消耗的电能一定比乙灯泡少
B．通电时间相同时，电流通过乙灯泡比甲灯泡做功一定快
C．两只灯泡串联工作时，甲灯泡产生的热量一定比乙灯泡少
D．两只灯泡并联工作时，干路中允许通过的最大电流为1A
类型二、知识运用
5．（2022·湖南常德·中考真题）用如图所示的实验装置探究“电流通过导体时产生的热量与什么因素有
关”。以下说法中不正确的是（ ）A．观察温度计的示数比较电流产生的热量
B．该实验装置可以探究通电时间一定时，导体产生的热量与电阻的关系
C．该实验装置还可以探究通电时间一定时，导体产生的热量与电流的关系
D．甲、乙两瓶中可以装质量相同的不同液体
6．（2020·江苏无锡·统考中考真题）在测量额定电压为2.5V的小灯泡的电功率时。小红所观察和记录的
结果如表所示。
小灯泡两
端的电压 0.5 1.0 1.5 2 2.5 3
U/V
通过小灯
泡的电流 0.12 0.16 0.19 0.23 0.25 0.28
I/A
小灯泡的
暗 亮 正常发光 过亮
亮度
分析实验记录，她得出了以下结论
①灯泡的额定功率为0.625W
②小灯泡的实际功率越大，亮度越亮
③小灯泡的电阻随两端的电压升高而增大
④小灯泡和阻值为 的定值电阻串联接在电压为3V的电源两端时，能正常发光
其中正确的是（ ）A．只有① B．只有①② C．只有①②③ D．①②③④都正
确
7．（2022·湖北襄阳·统考中考真题）如图所示，两只灯泡L 和L 上分别标有“8V 4W”和“4V 1W”字样，
1 2
将它们串联后接在电压可在4~8V之间调节的电源上，闭合开关S，假设两灯的灯丝电阻不随温度变化，
则下列说法正确的是（ ）
A．通过灯L 的电流大于通过灯L 的电流
1 2B．在调节电源电压的过程中，灯L 始终比灯L 亮
1 2
C．在调节电源电压的过程中，两灯的功率变化量相同
D．当电源电压调节到8V时，两灯都不能正常发光
8．（2022·四川自贡·统考中考真题）小王随父母去自贡江姐故里进行红色研学之旅。需要提前给移动充电
宝进行充电，充电宝容量为60000mA·h，充电电压为5V，充电时剩余电量为0，于是她关闭家中其它用电
器，并观察到家里电能表如图所示，要给充电宝充满电，电能表的转盘将转过（ ）
A．120r B．200r C．300r D．1000r
一、单选题
1．关于家庭电路和安全用电，下列说法正确的是（ ）
A．我国家庭电路的电压值为 380V
B．可以用湿布擦拭正在工作的台灯
C．绝缘皮破损的电线可以继续使用
D．家庭电路中必须安装有保险装置
2．已知甲、乙两灯的额定电压均为6V，图是甲、乙两灯电流随其两端电压变化的曲线。现将两灯串联后
接在某一电源两端，要使其中一个灯泡正常发光，并保证电路安全。下列判断正确的是（ ）
A．能正常发光的是甲灯
B．电路总电压是12V
C．电路的电流是1.0A
D．若将两灯并联接入另一电路，两灯都正常发光，电路总功率是9W3．如图所示，电源电压为9V，闭合开关，调节滑动变阻器，当小灯泡正常发光时，电压表的示数为3V，
电流表的示数为0.5A，则小灯泡的额定功率是（ ）
A．4.5W B．4W C．3W D．2W
4．如图所示，电源电压一定，闭合S滑动变阻器的滑片向右移动的过程中，以下说法正确的是（ ）
A．电路的总功率变大，电压表示数变大 B．电流表示数变小，电路的总功率变小
C．滑动变阻器接入电路中的电阻变小 D．电流表示数变大，电压表示数变小
5．严寒冬季，我国北方哨兵脚上穿有电热靴，靴内加热电路如图所示，电源电压恒定，S 为三挡旋钮开
2
关（金属片M可分别拨至a、b、c处），电阻丝R、R 的规格相同且阻值不变，b为电阻丝R 的中点。这
1 2 1
只电热靴的高温挡为24W，则低温挡和中温挡分别为（ ）
A．8W，16W B．12W，18W C．12W，16W D．16W，18W
6．如图是小科家的部分电路和电热水壶内部电路，正在烧水的电热水壶突然停止工作，但电灯仍正常发
光，则下列说法正确的是（ ）
A．插座和电热水壶串联
B．故障一定是ab两点间断路了
C．电热水壶导线②与接地线相连D．故障可能是电热水壶内电阻丝断了
7．额定电压为12V的小灯泡L电阻会随温度变化，其 I–U 图像如图甲所示。根据图乙中电路，若电流表
接0~3A量程：当S、S 闭合，S 断开时，电压表示数为12V，电流表示数为1.2A；S 闭合，S、S 断开
1 2 3 1 2 3
时，将滑动变阻器 R 的滑片移到中点，电压表示数为2V。则下列说法正确的是（ ）
2
A．电压表示数为2V时，灯泡的电压为4V
B．滑动变阻器的最大电阻值为40Ω
C．当开关都闭合时，整个电路的最小功率是23.4W
D．当开关都闭合时，为了电路安全，滑动变阻器的最小值为7.5Ω
8．如图所示电路，电源电压不变，R是定值电阻，将一个“6V 2W”的小灯泡接在a、b两点之间时，小灯
泡恰能正常发光；若换一个“12V 8W”的小灯泡接在a、b两点间，不考虑灯丝电阻受温度的影响，则（
）
A．定值电阻R功率变大
B．小灯泡实际功率为2W
C．电路中总功率变大
D．定值电阻R两端电压变小
二、多选题
9．如图是某家用电热器内部电路结构图，其中 R、R 为加热电阻丝 （R>R）。下列关于电阻丝的四种
1 2 1 2
连接方式，可使电热器提供不同的发热功率，其中大小说法正确的是（ ）A．甲的连接方式发热功率最小 B．乙的连接方式发热功率最小
C．丙的连接方式发热功率最大 D．丁的连接方式发热功率最大
10．在图中，导体A、B是由同种材料做成的，A和B等长，但A比B的横截面积大，当S闭合后，在相
同时间内，下列叙述正确的是（ ）
A．导体电阻关系R ＞R B．通过导体电流关系I =I
A B A B
C．导体A、B上的电压U ＜U D．相同时间，电流通过A、B所做的功W＞W
A B A B
11．某元件R（阻值不变）标有“6V 6W”字样，将它与灯L接入电路中，如图所示。通过灯L的电流随电
压变化的图像如图所示。电流表量程为“0~0.6A”，电压表量程为“0~3V”，闭合开关，在保证电路各元件
都安全的情况下，下列说法正确的（ ）
A．元件R的阻值为6Ω
B．电源电压为5V
C．电路中的最大电流为0.6A
D．灯L消耗的最大电功率为1W
12．如图所示，一只标有“6V 3.6W”字样的小灯泡和最大阻值为50Ω的滑动变阻器串联后接在电源电压
恒为6V的电路中，设灯泡电阻不变，则下列判断正确的是（ ）A．无论怎样移动滑片P，电路中总功率不会超过3.6W
B．移动滑片P，电路中总功率最小值为0.6W
C．移动滑片P，当R的功率为1.8W时，L的功率为1.8W
D．当滑片P滑至某个位置时，L和R的电功率相等
三、填空题
13．如图所示，在定值电阻R 和滑动变阻器R 串联的电路中，电源两端电压保持不变，闭合开关S，当滑
1 2
动变阻器的滑片P向右移动时，电流表A的示数______，电压表V 的示数______，电路消耗的总电功率
2
______。（以上均选填“变大”“变小”或“不变”）
14．两个电路元件甲和乙中的电流与电压的关系如图所示。现将元件甲、乙串联后接在电路中，电路中的
电流为0.2A，则此时元件甲两端的电压为______V，整个电路消耗的总功率是_______W。
15．如图是小华家电能表，由图中数据可知，小华家能同时使用的用电器总功率不得超过______W。小华
妈妈买了某电暖设备，其铭牌上标示为“220 V 605 W”，若将他家里其他所有用电器均关闭，只留该用
电器工作时，该电能表转盘在6 min 内转了100转，则实际功率为______W。
16．如图所示是一款挂烫机的工作电路图，正常工作电压为220V电热丝的电阻 。只闭合开关S 时，挂烫机处于______挡（选填“高温”或“低温”），电路消耗的功率P＝______W。同时闭合开
1 1
关S、S 时，电路消耗的功率为P，则 ＝______。
1 2 2
四、实验题
17．在“测小灯泡的电功率”实验中，小灯泡额定电压为2.5V。
（1）用笔画线代替导线，将图甲电路补充完整；______
（2）电路正确连接后，闭合开关，发现小灯泡不亮，电流表无示数，电压表指针明显偏转，造成这一现
象的原因可能是______；
A．电流表断路 B．小灯泡短路 C．小灯泡断路 D．滑
动变阻器短路
（3）移动滑片，当电压表的示数为2.5V时，电流表的示数如图乙所示，则小灯泡的额定电流为
_______A，小灯泡正常发光时的电阻为_______Ω，小灯泡的额定功率为______W；
（4）实验时，小明组的电流表坏了，他找来了一个已知阻值的定值电阻R，设计了如图丙的电路来测额
0
定电压为U 的小灯泡L的额定功率，操作步骤下： 闭合S，开关S接1，移动滑动变阻器滑片，
额 0
使电压表示数为______；
②保持滑片位置不变，开关S接2，记下电压表示数U，则小灯泡额定动率的表达式为______（用U 、
额
U、R 表示）。
0
五、计算题
18．如图甲所示，电源电压保持不变，R、R 为定值电阻，R 为滑动变阻器。调节R 的滑片P从一端到另
1 2 3 3一端，电压表V、V 的示数随电流表A示数变化的图象如图乙。求：
1 2
（1）R 的阻值；
2
（2）滑片P在b端时，R 的电功率；
3
（3）R 的阻值；
1
（4）电路消耗总功率的最大值。
19．液化气炉是人们目前比较普遍的炉具，而电磁炉则是新一代的智能炉具。为了比较它们的耗能费用，
小明同学进行了调查，得出如下两组数据：
液化气炉（用气） 电磁炉（用电）
热效率 50% 热效率 90%
液化气每瓶净
15kg 额定电压 220V
重
液化气热值 3.54×107J/kg 额定功率 1000W
当地液化气价
100元/瓶 当地市电价格 0.5元/
格
请问：
（1）若小明家每天所需热量相当于把50kg的水从40℃加热到100℃，则他家一天消耗多少热量？【
】
（2）上述热量若靠电磁炉提供，需耗电多少度？若靠液化气提供，需燃烧多少千克的液化气？
（3）通过计算，你认为使用哪种炉具较经济？
20．实验小组设计了如图所示的电路。已知电源电压不变，小灯泡L、L、L 的铭牌依次是“9V 4.05W
1 2 3
”、“6V 1.2W”、“3V 0.9W”（灯丝的电阻均保持不变），滑动变阻器上标有“20Ω2A”字样，A、B、C、
D是四个接线柱。实验时，将AD两个接线柱接在电源两端（电源电压保恒定不变），滑动变阻器的滑片
移到最上端，此时有一个小灯泡正常工作，另一个灯泡未达到额定电压。
（1）求小灯泡L 正常工作时的电流；
3（2）求电源电压；
（3）小组内某同学将三个小灯泡取下来后，再随机接入电路中原来三个小灯泡所在位置进行实验。把AD
两个接线柱接在同一电源两端，调节滑动变阻器的滑片P到某一点，电压表示数为1V，电路图中L 位置
2
的灯恰好正常发光，此时L 位置的小灯泡实际功率为其额定功率的 ，求此时滑动变阻器的电功率。
