专题 15 电流和电路

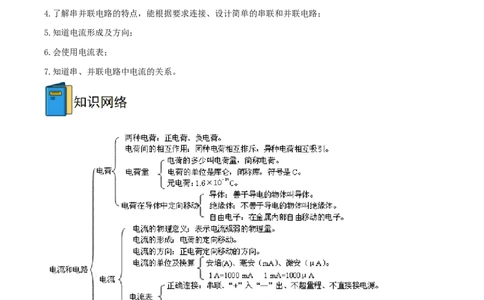

1.知道什么是元电荷，知道摩擦起电的实质和电荷间的相互作用；
2.认识电路的组成、各部分的作用及常见的电路元件符号；
3.知道通路、断路、短路，及短路的危害；
4.了解串并联电路的特点，能根据要求连接、设计简单的串联和并联电路；
5.知道电流形成及方向；
6.会使用电流表；
7.知道串、并联电路中电流的关系。要点一、简单的电现象
1、摩擦起电:用摩擦的方法使物体带电的方法叫摩擦起电。
2、两种电荷：自然界只有两种电荷，被丝绸摩擦过的玻璃棒带的电荷叫做正电荷；被毛皮摩擦过的橡胶
棒带的电荷叫做负电荷。
3、电荷间的相互作用：同种电荷互相排斥，异种电荷互相吸引。
4、电荷量：电荷的多少叫电荷量，简称电荷。电荷的单位是库仑，简称库（符号是C）。
5、导体和绝缘体：善于导电的物体叫导体，不善于导电的物体叫绝缘体。
[归纳梳理]
1、摩擦起电的实质，由于不同物体的原子核对于核外电子的束缚能力不同，在相互摩擦中，束缚能力弱
的物体失去电子，束缚能力强的物体得到电子。摩擦起电的过程是电荷的转移过程，而非创造了电荷。摩
擦起电使物体带上等量异种电荷。
2、导体能够导电，是因为导体内部有大量可以自由移动的电荷。绝缘体不容易导电，是因为绝缘体内部
几乎没有可以自由移动的电荷。导体和绝缘体之间没有绝对的界限。
3、元电荷：一个电子所带的电量为1.6×10-19 库仑，作为元电荷。

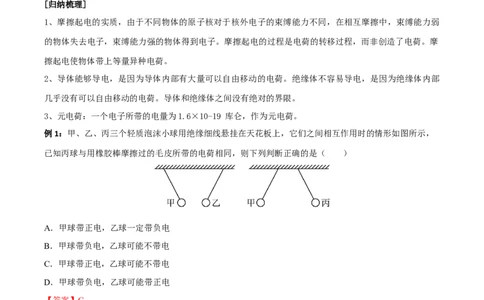

例1：甲、乙、丙三个轻质泡沫小球用绝缘细线悬挂在天花板上，它们之间相互作用时的情形如图所示，
已知丙球与用橡胶棒摩擦过的毛皮所带的电荷相同，则下列判断正确的是（ ）
A．甲球带正电，乙球一定带负电
B．甲球带负电，乙球可能不带电
C．甲球带正电，乙球可能不带电
D．甲球带负电，乙球可能带正电
【答案】C
【详解】已知丙球与用橡胶棒摩擦过的毛皮所带的电荷相同，由于用橡胶棒摩擦过的毛皮所带的电荷是正
电，所以丙球带正电；由图知，甲球与丙球靠近时相互排斥，根据同种电荷相互排斥知，甲球一定带正
电；甲球与乙球相互吸引，根据异种电荷相互吸引知，乙球带负电；但带电体能够吸引不带电的轻小物
体，所以乙球可以不带电。故乙球可能带负电，也可能不带电。故ABD错误，C正确。
故选C。
例2：下列现象中，与“摩擦起电”知识无关的是（ ）A．晚上脱毛衣时会有火花产生
B．油罐车尾部常拖一条铁链
C．钢丝钳手柄上装有绝缘套
D．塑料梳梳头发越梳越蓬松
【答案】C
【详解】A．晚上脱化纤毛衣时，常会看到“闪光”并伴有轻微的“僻啪”声，这是由于衣服和衣服，衣
服和皮肤摩擦起电所造成的现象，故A不符合题意；
B．因为铁具有良好的导电性，可以把运输过程中会由于振动、摩擦产生的静电导走，故B不符合题意；
C．钢丝钳手柄上装有绝缘套，是利用它的绝缘性，防止触电，与“摩擦起电”无关，故C符合题意；
D．用塑料梳子梳干燥的头发，由于摩擦使梳子与头发间带有异种电荷，头发间带同种电荷，同种电荷相
互排斥，异种电荷相互吸引，使头发蓬松，属于摩擦起电，故D不符合题意。
故选C。

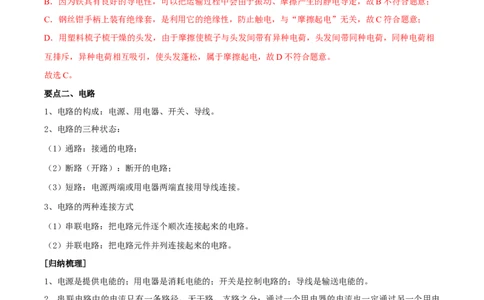

要点二、电路
1、电路的构成：电源、用电器、开关、导线。
2、电路的三种状态：
（1）通路：接通的电路；
（2）断路（开路）：断开的电路；
（3）短路：电源两端或用电器两端直接用导线连接。
3、电路的两种连接方式
（1）串联电路：把电路元件逐个顺次连接起来的电路。
（2）并联电路：把电路元件并列连接起来的电路。
[归纳梳理]
1、电源是提供电能的；用电器是消耗电能的；开关是控制电路的；导线是输送电能的。
2、串联电路中的电流只有一条路径，无干路、支路之分；通过一个用电器的电流也一定通过另一个用电
器，各用电器互相影响，一个用电器停止工作，另一个用电器也不能工作；只要电路中有一个开关，即可
控制所有用电器，而且开关的位置不影响其控制作用。
3、并联电路中有多条路径，因此有干路、支路之分；各支路用电器之间互不影响，当某一支路开路时，
其他支路仍可为通路；干路开关控制所有用电器，支路开关控制各支路用电器。

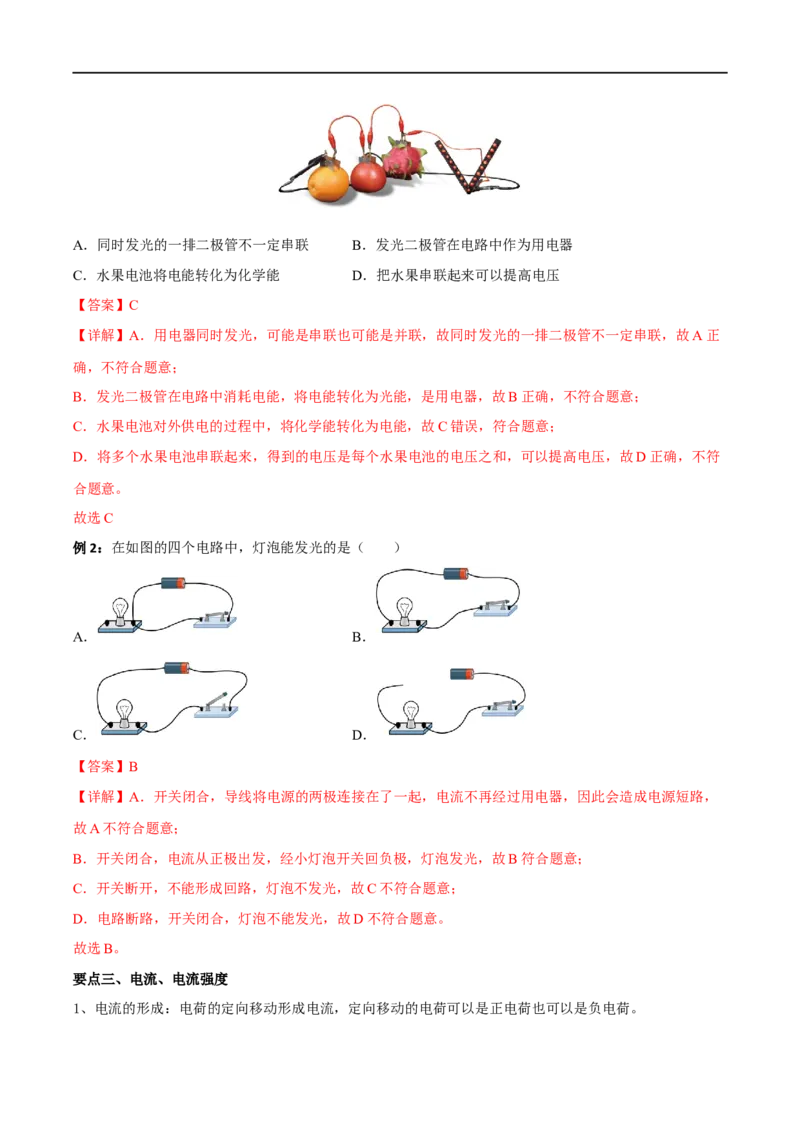

例1：如图所示，几只水果提供的电能点亮了一排发光二极管。下列说法错误的是（ ）A．同时发光的一排二极管不一定串联 B．发光二极管在电路中作为用电器
C．水果电池将电能转化为化学能 D．把水果串联起来可以提高电压
【答案】C
【详解】A．用电器同时发光，可能是串联也可能是并联，故同时发光的一排二极管不一定串联，故A正
确，不符合题意；
B．发光二极管在电路中消耗电能，将电能转化为光能，是用电器，故B正确，不符合题意；
C．水果电池对外供电的过程中，将化学能转化为电能，故C错误，符合题意；
D．将多个水果电池串联起来，得到的电压是每个水果电池的电压之和，可以提高电压，故D正确，不符
合题意。
故选C

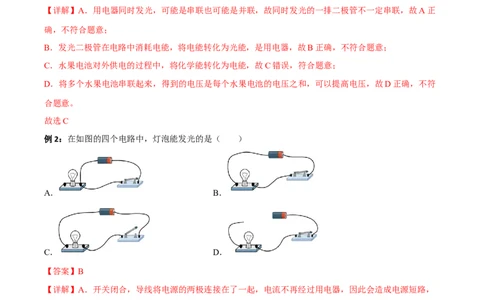

例2：在如图的四个电路中，灯泡能发光的是（ ）
A． B．
C． D．
【答案】B
【详解】A．开关闭合，导线将电源的两极连接在了一起，电流不再经过用电器，因此会造成电源短路，
故A不符合题意；
B．开关闭合，电流从正极出发，经小灯泡开关回负极，灯泡发光，故B符合题意；
C．开关断开，不能形成回路，灯泡不发光，故C不符合题意；
D．电路断路，开关闭合，灯泡不能发光，故D不符合题意。
故选B。
要点三、电流、电流强度
1、电流的形成：电荷的定向移动形成电流，定向移动的电荷可以是正电荷也可以是负电荷。2、形成持续电流的条件：（1）有电源；（2）电路是闭合的。
3、电流的方向：物理学中规定，把正电荷定向移动的方向规定为电流的方向。在电路中电流是从电源的
正极出发，通过用电器回到负极。
4、电流的物理意义及单位换算：电流是表示电流强弱的物理量；单位有安培（A）、毫安（mA）、微安
（μA） 1A=1000mA 1mA=1000μA。
5、电流表的正确使用：
（1）电流必须从红色接线柱（“+”）流入电流表，从黑色接线柱（“—”）流出电流表，
（2）电流表有两个量程，被测电流不能超过电流表的量程，
（3）电流表必须和被测的用电器串联，
（4）任何时候都不能使电流表直接连到电源的两极。
[归纳梳理]
1、电流是由电荷的定向移动形成的。形成电流的电荷可以是正电荷，也可以是负电荷。在金属导体中能
自由移动的电荷是自由电子，在酸、碱、盐溶液中能自由移动的电荷是正、负离子。
2、通常情况下，自由电荷做无规则运动，此时，并不形成电流，只有当这些自由电荷发生了定向移动时
才能形成电流。当用金属导体将电源两极连接起来时，金属导体中的每一个自由电子都受到正电荷的吸
引，结果自由电子向某一方向定向移动形成了电流。
3、电流表在使用过程中其指针的状态所反应的问题：
（1）不偏转：可能电流表所在电路是开路或电流表已坏，
（2）反偏：即指针向反方向偏转，说明“ +”、“—”接线柱接反了，
（3）满偏：可能是造成短路导致电流过大或者是所选量程太小，
（4）偏转太小；所选量程太大，应改用小量程。
例1：如图所示，取两个相同的验电器A和B，使A带正电，B不带电，用带有绝缘手柄的金属棒把A和
B连接起来。下列说法正确的是（ ）
A．A中正电荷通过金属棒流向B，电流方向从A到B
B．A中正电荷通过金属棒流向B，电流方向从B到AC．B中的自由电子通过金属棒流向A，电流方向从A到B
D．B中的自由电子通过金属棒流向A，电流方向从B到A
【答案】C
【详解】A带正电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来，金属导体中的正电荷不能移
动，B上的部分负电荷会转移到A上，电流的方向与负电荷定向移动的方向相反，因此电流方向是由A到
B，故ABD错误，C正确。
故选C。
例2：关于电流，下面说法正确的是（ ）
A．电荷的移动就形成电流
B．通过导体横截面的电荷量越多，电流越大
C．电流的单位是V
D．测量电流的大小用电流表
【答案】D
【详解】A．电荷的定向移动形成了电流，故A错误；
B．单位时间内通过导体横截面的电荷量越多，电流越大，故B错误；
C．电流的单位是A，故C错误；
D．用电流表测量电流的大小，故D正确。
故选D。
要点四、探究串、并联电路的电流规律
1、探究串联电路中电流规律：
（1）实验器材：两节干电池、开关、几个规格不同的灯泡、电流表、若干导线。
（2）电路图：
（3）实验步骤：a、断开开关，照图甲那样连好电路；b、把电流表接在A点，经检查无误闭合开关，记下
电流值IA；c、把电流表先后改接在电路中的B处和C处，分别测出两处电流IB、IC。
（4）实验表格：
A点的电流IA B点的电流IB C点的电流IC第一次测量
第二次测量
（5）实验结论：串联电路的电流规律IA=IB=IC
2、探究并联电路中电流规律：
（1）实验器材：两节干电池、开关、几个规格不同的灯泡、电流表、若干导线。
（2）电路图：
（3）实验步骤：a、断开开关，如图乙所示连接电路；b、把电流表接在干路上的A点，记下电流表的示数
IA；c、把电流表分别改接在支路中的B、C处，分别测出两处电流IB、IC。
（4）实验表格：
A点的电流IA B点的电流IB C点的电流IC
第一次测量
第二次测量
（5）实验结论：并联电路的电流规律IA=IB+IC。
[归纳梳理]
1、探究串联电路中电流规律时，实验的方法是“归纳法”，实验过程中全部测量完一次后，再更换不同
规格的灯泡重复测量3次以上，避免实验存在偶然性，使实验结论具有普遍性。
2、探究并联电路中电流规律时，测量每一个支路的电流值时，一定要把另一个支路也接入电路中，在实
验过程中，应选择几组不同规格的灯泡进行实验，通过几组实验归纳总结出并联电路的电流规律，而不能
只测量一次，目的也是避免偶然性，使得出的结论具有普遍性。
3、并联电路的电流规律是干路电流等于各支路电流之和，但是支路之间的电流并不一定平分干路的电
流。
例1：如图所示的电冰箱压缩机和冰箱内照明灯泡的连接电路示意图。压缩机用的电动机，受温控开关控
制，电冰箱内的照明灯泡，受门控开关控制，电动机和照明灯泡既能各自单独工作又能同时工作，其中符
合上述要求的电路图是（ ）A． B．
C． D．
【答案】D
【详解】电动机和照明灯泡既能各自单独工作又能同时工作，则它们是并联的，温控开关只控制电动机M
工作，门控开关只控制灯L。
A．电动机M与灯L串联，故A不符合题意；
B．开关S 闭合时电动机M短路，电动机不工作，再闭合S，灯泡才发光，故B不符合题意；
1 2
C．温控开关S 接在干路中，闭合S，电动机工作，再闭合S，灯才能工作，灯泡不能独立工作，故C不
1 1 2
符合题意；
D．由电路图可知，电动机M与灯L并联，各支路有一个开关控制，故D符合题意。
故选D。
例2：电路分析是解决电学问题的第一步，在如图所示的电路图中，说法正确的是（ ）
A．同时闭合S 和S，断开S，则灯L 和L 组成串联电路
1 3 2 1 2
B．同时闭合S 和S，断开S，只有灯L 亮
2 3 1 2
C．同时闭合S、S、S 时，则灯L 和L 组成并联电路
1 2 3 1 2
D．只闭合S，断开S 和S，灯L 和L 都亮
3 1 2 1 2
【答案】B
【详解】A．同时闭合S 和S，断开S，电流从电源正极流出分两支，一支过S、L，另一支过L，汇合
1 3 2 1 1 2
后经开关S3，回到电源负极，则灯L 和L 组成并联电路，故A错误；
1 2
B．同时闭合S 和S，断开S，灯泡L 被短路，电路中只有L，只有灯L 亮，故B正确；
2 3 1 1 2 2C．同时闭合S、S、S 时，电源被短路，则灯L 和L 都不发光，故C错误；
1 2 3 1 2
D．只闭合S，断开S 和S，电路中只有灯泡L，只有灯泡L 亮，故D错误。
3 1 2 2 2
故选B。
难点一、电荷
1、摩擦起电:用摩擦的方法使物体带电的方法叫摩擦起电。
2、两种电荷：自然界只有两种电荷，被丝绸摩擦过的玻璃棒带的电荷叫做正电荷；被毛皮摩擦过的橡胶
棒带的电荷叫做负电荷。
3、电荷间的相互作用：同种电荷互相排斥，异种电荷互相吸引。
4、电荷量：电荷的多少叫电荷量，简称电荷。电荷的单位是库仑，简称库（符号是C）。
5、导体和绝缘体：善于导电的物体叫导体，不善于导电的物体叫绝缘体。
[归纳梳理]
1、摩擦起电的实质，由于不同物体的原子核对于核外电子的束缚能力不同，在相互摩擦中，束缚能力弱
的物体失去电子，束缚能力强的物体得到电子。摩擦起电的过程是电荷的转移过程，而非创造了电荷。摩
擦起电使物体带上等量异种电荷。
2、中和：放在一起的等量异种电荷完全抵消的现象，叫做中和。
3、元电荷：一个电子所带的电量为1.6×10-19 库仑，作为元电荷。
例1：如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的金属箔张开，以下说法正确的是
（ ）
A．摩擦过程中创造了电荷
B．用毛皮摩擦过的橡胶棒带正电
C．经橡胶棒接触后的验电器带正电
D．橡胶棒接触验电器的瞬间，电流的方向是从金属箔到金属球
【答案】D【详解】A．摩擦起电过程中，是电荷的转移，不是创造了电荷，故A错误；
BC．毛皮摩擦过的橡胶棒带负电，接触验电器的金属球时，一部分负电荷会转移到验电器上，使验电器带
负电，故BC错误；
D．橡胶棒带接触验电器的金属球时，橡胶棒上的负电荷从橡胶棒转移到验电器的金属球上，再从金属球
转移到金属箔上，负电荷定向移动方向与电流方向相反，故电流的方向是从金属箔到金属球，故D正确。
故选D。
例2：如图所示，把一个带负电的物体，靠近一个原来不带电的验电器的金属小球，然后用手去触摸金属
小球（人体是通大地的导体），再移开手，这时（ ）
A．金属小球和金属箔都不带电
B．金属小球不带电，金属箔带负电
C．金属小球带正电，金属箔带负电
D．金属小球带正电，金属箔不带电
【答案】D
【详解】把一个带负电的物体，靠近一个原来不带电的验电器的金属小球，验电器的金属小球由于感应会
带上正电荷，金属箔由于感应会带上负电荷；用手触摸金属小球，金属箔上的负电荷就会被人体导入大
地，而金属小球的正电荷被带负电的物体吸引，不会移动，那么金属小球带正电，金属箔不带电。
故选D。
难点二、电路
电路图：用统一规定的符号表示电路连接情况的图的叫电路图。
[归纳梳理]
1、串并联电路的异同：
电流路径 用电器之间的关系 开关的位置所起的作用
只有一条通路 一个用电器内部断路，整条开关的位置不影响所有用电器的工
串联 电路变成断路；一个用电器作。
电路 内部短路，另一个用电器也
可以工作。
并联 通路的条数与用电器一个用电器内部断路，另一开关在支路上只控制这条支路上的用
电路 的个数相同。 个用电器也可以工作；一个电器，不影响其他用电器；开关在干
用电器内部短路，电源和用路上控制所有用电器。干路上和支路电器都短路。 上的开关分别起不同的作用。
2、怎样画好电路图
（1）应完整地反映电路的组成，即要把电源、用电器、导线和开关都画在电路之中，不能遗漏某一种电
路元件，要特别注意电源的极性及导线交叉时是否相连。
（2）规范地使用电路元件的符号，熟悉课本中电路元件的符号，并在画电路图时正确地使用它们。
（3）合理地安排电路元件的符号，应尽可能让这些元件符号均匀地分布在电路图中，使画成的电路图清
楚美观。
（4）一般应从电源正极开始按电流方向画。
例1：如图所示，实物电路连接图，与之相对应的电路图是（ ）
A． B．
C． D．
【答案】C
【详解】开关S在干路上，灯泡L 与灯泡L 并联，故C符合题意。
1 2
故选C。
例2：如图所示，开关 闭合时，小灯泡 、 都不亮。用一段导线的两端接触 、 两点时两小灯泡都
不亮；接触 、 两点时，两小灯泡也不亮；接触 、 两点时，两小灯泡都亮。对此，下列判断中可能的是（ ）
A．开关 断路 B．小灯泡 短路
C．小灯泡 断路 D．小灯泡 短路
【答案】A
【详解】由电路图知，闭合开关，两灯串联。
A．如果开关断路，导线接触 、 两点时，电路是通路，两灯都发光，故A符合题意；
B．如果灯 短路，则灯泡 是发光的，故B不符合题意；
C．如果灯 断路，导线接触 、 两点时， 会发光，故C不符合题意；
D．如果灯 短路， 会发光，故D符合题意。
故选 。
要点三、电流和电流表
1、电流的形成：电荷的定向移动形成电流，定向移动的电荷可以是正电荷也可以是负电荷。
2、电流的方向：物理学中规定，把正电荷定向移动的方向规定为电流的方向。在电路中电流是从电源的
正极出发，通过用电器回到负极。
3、电流的物理意义及单位换算：电流是表示电流强弱的物理量；单位有安培（A）、毫安（mA）、微安
（μA） 1A=1000mA 1mA=1000μA。
4、电流表的正确使用
（1）电流必须从红色接线柱（“+”）流入电流表，从黑色接线柱（“—”）流出电流表，
（2）电流表有两个量程，被测电流不能超过电流表的量程，
（3）电流表必须和被测的用电器串联，
（4）任何时候都不能使电流表直接连到电源的两极。
5、电流表在使用过程中其指针的状态所反应的问题：
（1）不偏转：可能电流表所在电路是开路或电流表已坏，（2）反偏：即指针向反方向偏转，说明“ +”、“—”接线柱接反了，
（3）满偏：可能是造成短路导致电流过大或者是所选量程太小，
（4）偏转太小；所选量程太大，应改用小量程。
6、串、并联电路中的电流特点：
（1）串联电路中各处电流相等即：I1=I2=…=In
（2）并联电路干路中的电流等于各支路中的电流之和即：I总=I1+I2+…+In
[归纳梳理]
电流沿着正极→用电器→负极的方向流动，这只是一种人为的规定，实际上，电荷有两种：正、负电荷，
发生定向移动形成电流的电荷可能是正电荷，也可能是负电荷，还可能正、负电荷同时向相反方向发生定
向移动。在19世纪初，物理学家刚开始研究电流时，在并不清楚的情况下就把正电荷移动的方向规定为电
流的方向，按照这一规定，在电路中电源外部电流的方向是从电源正极出发经用电器回到电源的负极。
例1：如图所示，开关闭合时电流表示数为0.3A，若通过L 的电流为I，通过L 的电流为I，则（ ）
1 1 2 2
A．I=I=0.3A B．I=0A；I=0.3A C．I=I=0.15A D．I=0.3A；I=0A
1 2 1 2 1 2 1 2
【答案】B
【详解】由电路图可知，当开关闭合时，灯泡L 被短路，电路为L 的简单电路，电流表测通过L 的电
1 2 2
流，所以通过L 的电流I=0A，通过L 的电流为I=0.3A。故ACD不符合题意，B符合题意。
1 1 2 2
故选B。
例2：如图所示，开关闭合时电流表示数为0.3A，若通过 的电流为 ，通过 的电流为 ，则（ ）
A． B． ，
C． D． ，【答案】B
【详解】如图，电流表与L 并联，会导致L 短路，即电流不经过L，故 ；此时电路中电流从正极出
1 1 1
发，经过L、电流表、开关回到电源的负极，所以此时电流表测经过L 的电流 。故ACD不符合
2 2
题意，B符合题意。
故选B。
难点四、电路图的识别及设计
1、首先要分清要画的电路或要求设计的电路是串联还是并联，串联和并联的识别可以用以下方法：
（1）定义法：分析电路中各用电器的连接方式，是首尾相连还是首相连、尾相连。
（2）电流法：让电流从电源的正极流出，电流只有一条路径通过各用电器回到电源负极，途中不分流，
这个电路一定是串联电路；若电流在某处分成几条支路，且每条支路上只有一个用电器，再在某点处汇成
一股电流，则这几个用电器就是并联的。
（3）拆除法：因为在串联电路中，各用电器互相影响，并联电路中各用电器互不影响。因此在串联电路
中拆除任何一个用电器，其他的用电器就没有电流无法工作；在并联电路中，拆除任何一个用电器，其他
用电器仍有电流可以继续工作。所以可以通过拆除一个用电器看其他用电器是否还能正常工作来判断电路
是串联还是并联。
（4）短路法：用导线将某一用电器短路，如果其他用电器仍能工作，这几个用电器是串联；如果其他用
电器都不能工作，则这几个用电器是并联的。
（5）节点法：在识别不规范的电路时，不论导线有多长，只要这两点间没有电源、用电器、导线两端点
就可以看成同一点，如果电路中从一个点出发电流有三条或三条以上的路可走，那么这个点就是节点，有
节点的电路是并联电路，串联电路没有节点。
2、电路设计的一般步骤：例1：新型电动公共汽车的动力来源于电动机。它的设计充分考虑了要保证人身安全，前、后两门（电路
开关）中任意一个门没有关闭好，车都无法行驶。如图中符合要求的电路是（ ）
A． B．
C． D．
【答案】A
【详解】A．由题意可知，电动机要由前、后两门（前门、后门开关）同时控制，任意一个门没有关闭好
电动机都不能工作，则电动公交车无法行驶，所以前、后两门中的电路开关应串联连接同时控制电动机，
故A符合题意；
B．前门关好（前门开关闭合），后门没关好（后门开关断开），电动机就能工作，车可以行驶，故B不
符合题意
C．只关好前门（前门开关闭合），电动机就工作，车可以行驶；关好后面（后门开关闭合），电动机不
工作，车无法行驶，故C不符合题意；
D．前门、后门开关并联，关好任何一个，电动机都能工作，车可以行驶，故D不符合题意。
故选A。
例2：有一款自动售水机，它可以通过刷卡（感应）或投币接通电动机完成自动出水。当光线暗时，光控
开关自动闭合，接通灯泡来照明。可以实现上述要求的电路是（ ）A． B．
C． D．
【答案】A
【详解】由题意可知，灯泡与电动机并联；光控开关只控制灯泡，即位于灯泡所在支路中；感应开关和投
币开关控制电动机，由于感应开关或投币开关任意闭合一个开关都能接通电动机，所以两开关并联后与电
动机串联，故A符合题意，BCD不符合题意。
故选A。
类型一、电荷
1．（2022·山东淄博·中考真题）甲、乙、丙三个轻小物体，甲排斥乙，乙吸引丙。若乙带正电，则
（ ）
A．甲一定带正电 B．甲一定带负电
C．丙一定带负电 D．丙一定不带电
【答案】A
【详解】根据题意知道，三个轻小物体，由于乙带正电，乙与甲互相排斥，所以甲必带正电；若两小球相
吸，则有两种可能，即可能都带电，且是异种电荷，也可能一个带电，另一个不带电，所以，乙与丙吸
引，则丙可能带负电，也可能不带电，故A符合题意，CBD不符合题意。
故选A。
2．（2022·四川巴中·中考真题）关于电现象，下列说法正确的是（ ）
A．同种电荷互相吸引，异种电荷互相排斥
B．带电的物体能够吸引轻小物体C．一个不带电的泡沫小球与带负电的物体接触后带正电
D．用丝绸摩擦过的玻璃棒带正电，是因为玻璃棒得到了正电荷
【答案】B
【详解】A．电荷的最基本的性质是：同种电荷相互排斥，异种电荷相互吸引，故A错误；
B．由带电体的性质可知，带电体可以吸引轻小物体，故B正确；
C．一个不带电的泡沫小球与带负电的物体接触后，带负电的物体一部分电子会转移到到泡沫小球上，使
泡沫小球也带负电，故C错误；
D．用丝绸摩擦过的玻璃棒带正电，是因为玻璃棒失去了电子，所以带正电，故D错误。
故选B。
类型二、分析电路

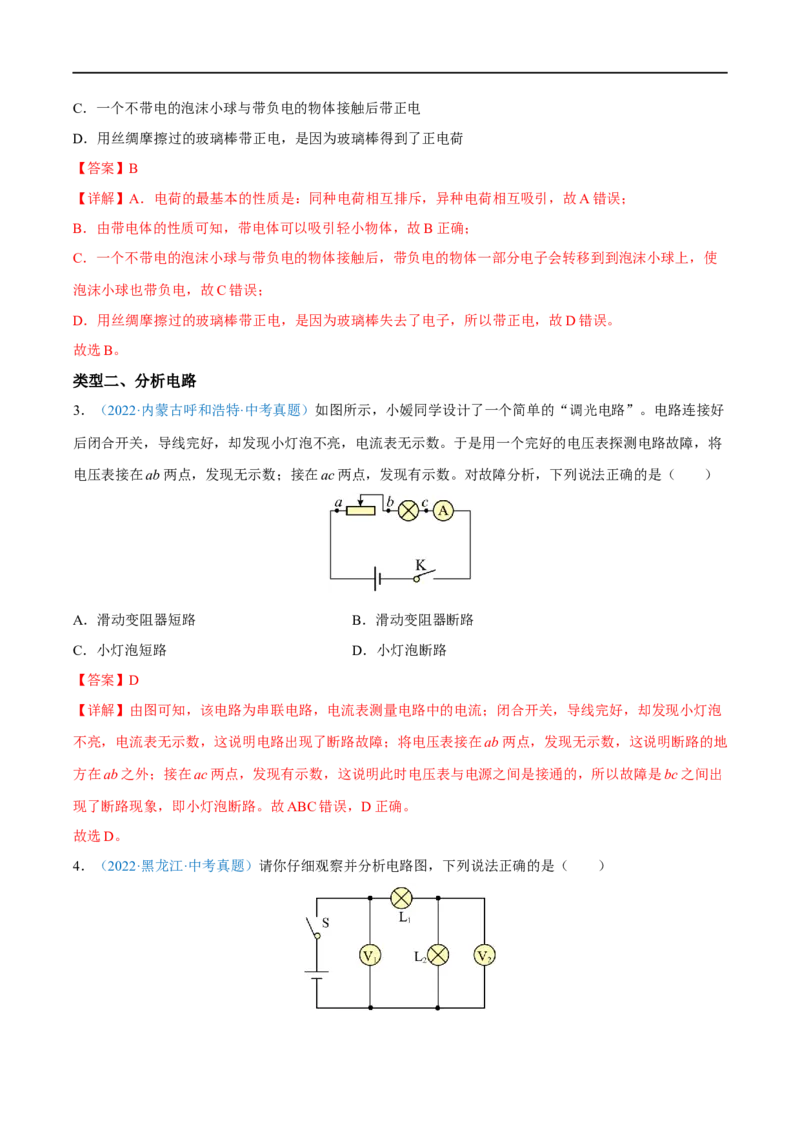

3．（2022·内蒙古呼和浩特·中考真题）如图所示，小嫒同学设计了一个简单的“调光电路”。电路连接好
后闭合开关，导线完好，却发现小灯泡不亮，电流表无示数。于是用一个完好的电压表探测电路故障，将
电压表接在ab两点，发现无示数；接在ac两点，发现有示数。对故障分析，下列说法正确的是（ ）
A．滑动变阻器短路 B．滑动变阻器断路
C．小灯泡短路 D．小灯泡断路
【答案】D
【详解】由图可知，该电路为串联电路，电流表测量电路中的电流；闭合开关，导线完好，却发现小灯泡
不亮，电流表无示数，这说明电路出现了断路故障；将电压表接在ab两点，发现无示数，这说明断路的地
方在ab之外；接在ac两点，发现有示数，这说明此时电压表与电源之间是接通的，所以故障是bc之间出
现了断路现象，即小灯泡断路。故ABC错误，D正确。
故选D。
4．（2022·黑龙江·中考真题）请你仔细观察并分析电路图，下列说法正确的是（ ）A．两灯串联，两电压表示数相同 B．两灯并联，两电压表示数不同
C．两灯串联，两电压表示数不同 D．两灯并联，两电压表示数相同
【答案】C
【详解】由电路图可知，电流从电源正极流出，依次流过开关、灯泡L、灯泡L 后流回电源负极，即两灯
1 2
串联，电压表V 测电源电压，电压表V 测灯泡L 两端的电压，由串联电路电压规律可知，电压表V 示数
1 2 2 1
大于电压表V。故ABD错误，C正确。
2
故选C。
类型三、设计电路
5.（2021·贵州毕节·中考真题）如图是新一代代步工具电动独轮车，依靠电力驱动低碳环保。当电源开关
S 闭合时指示灯亮起，独轮车处于待机状态，再当人站在独轮车上时开关S 自动闭合，电动机才能启动，
1 2
开始运动。下列电路设计符合上述要求的是（ ）
A． B．
C． D．
【答案】C
【详解】由题可知，当电源开关S 闭合时指示灯亮起，人站在独轮车上开关S 自动闭合，电动机才能启
1 2
动，所以，指示灯和电动机并联，S 控制干路，开关S 控制电动机；
1 2
A．图中开关S 闭合后，会发生电源短路现象，故A不符合题意；
2
B．图中指示灯和电动机串联，故B不符合题意；C．图中指示灯和电动机并联，S 控制干路，开关S 控制电动机，故C符合题意；
1 2
D．图中S 控制电动机，开关S 控制指示灯，故D不符合题意。
1 2
故选C。
6．（2022·山东威海·中考真题）某小区的门禁系统利用电动机实现开关门。业主可利用人脸识别（相当于
开关 ）或门禁卡（相当于开关 ）自动开门进入小区：外来人员经过核查登记后，由保安人员手动控制
开关 ，开门进入小区，下列符合设计要求的电路图是（ ）
A． B．
C． D．
【答案】C
【详解】门禁系统有三种识别启动方式，只要其中一种方式识别成功，则相应开关闭合，说明三种识别方
式各自可独立运行且互不影响，所以该机器人三种启动方式为并联关系，故ABD不符合题意，C符合题
意。
故选C。
类型四、综合应用与实验探究
7．（2022·天津·中考真题）如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流表A 的
1
示数为0.3A，则通过小灯泡L、L 的电流分别是（ ）
1 2A．0.3A，0.2A B．0.2A，0.3A C．0.5A，0.3A D．0.5A，0.2A
【答案】A
【详解】由图中可知，小灯泡L 与L 并联，电流表A测干路电流，电流表A 测流过灯泡L 的电流，由题
1 2 1 1
意可知，电流表A的示数为I=0.5A，即干路电流为0.5A，电流表A 的示数为I=0.3A，即流过灯泡L 的电
1 1 1
流为0.3A，由并联电路的电流规律可知，流过灯泡L 的支路电流为
2
I=I-I=0.5A-0.3A=0.2A
2 1
故A符合题意，BCD不符合题意。
故选A。
8．（2021·广西百色·中考真题）如图甲所示的实物电路中，当开关闭合时，两灯泡均发光，且两个完全相
同的电流表指针偏转均如图乙所示。则下列判断正确的是（ ）
A．通过灯L 的电流为1.5A B．通过灯L 的电流为0.3A
1 1
C．通过灯L 的电流为1.2A D．通过灯L 的电流为0.3A
2 2
【答案】D
【详解】由电路图可知，两灯泡并联，电流表A 测干路电流，电流表A 测L 支路的电流，因并联电路中
1 2 2
干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，所以，干路电流表A 的量程为
1
0~3A，分度值为0.1A，示数I=1.5A，L 支路电流表A 的量程为0~0.6A，分度值为0.02A，通过L 中的电
2 2 2
流示数I=0.3A，则灯L 中的电流
2 1
I=I—I =1.5A-0.3A=1.2A
1 2
故ABC错误，D正确。
故选D。
一、单选题
1．小明家买了一台电烤箱，有高、中、低三个档位的发热功率，如图所示是电烤箱的内部简化电路图，其中R、R 为两个阻值相等的发热电阻，下列说法中正确的是（ ）
1 2
A．当开关S 拨到b、S 闭合时，电烤箱处于高温挡位
1 2
B．当开关S 拨到a、S 闭合时，电烤箱处于中温挡位
1 2
C．当开关S 拨到b、S 断开时，电烤箱处于低温挡位
1 2
D．当开关S 拨到a、S 断开时，电烤箱处于中温挡位
1 2
【答案】C
【详解】由电功率公式P= 可知，电压不变，电阻越大，电功率越小。
A．当开关S 拨到b、S 闭合时，只有电阻R 工作，R 被短路，此时单独一个电阻的阻值小于两电阻串联
1 2 1 2
的总电阻，而大于两电阻并联的总电阻，由公式P= 可知电功率小于并联时的总功率大于串联时的总功
率，电烤箱处于中温挡位，故A错误；
B．当开关S 拨到a、S 闭合时，两电阻并联，总电阻最小，由公式P= 可知电路中总功率最大，电烤
1 2
箱处于高温挡位，故B错误；
C．当开关S 拨到b、S 断开时，两电阻串联，总电阻最大，由公式P= 可知电路中总功率最小，电烤
1 2
箱处于低温挡位，故C正确；
D．当开关S 拨到a、S 断开时，电路处于断路状态，此时电烤箱不工作，故D错误。
1 2
2．城市里共享电动车方便快捷，已经成为大家近距离出行的首选交通工具。使用时首先用手机相关应用
软件扫描车头或车尾的二维码即可解锁（S 闭合）。乘车人上车坐好后右手转动把手（S 闭合），共享电
1 2
动车即可启动行驶。手动开关S 和光控开关S 都可控制车头灯（手动开关S 闭合，车头灯可发光；若S
3 4 3 3
断开，光线较暗时光控开关S 自动闭合，车头灯也可发光）。则下列图中模拟电路符合上述要求的是（
4
）A． B．
C． D．
【答案】A
【详解】使用时首先用手机相关应用软件扫描车头或车尾的二维码即可解锁（S 闭合），表明S 是总开
1 1
关，应接在干路上。乘车人上车坐好后右手转动把手（S 闭合），共享电动车即可启动行驶，说明S 控制
2 2
电动机是否工作，所以S 应当与电动机串联。手动开关 S 闭合，车头灯可发光；若S 断开，光线较暗时
2 3 3
光控开关S 自动闭合，车头灯也可发光，说明S 或S 中的任何一个闭合均可以使灯泡发光，因而二者应
4 3 4
当并联，并与灯泡串联，故A符合题意。
故选A。
3．下列哪个电路图与实物图相符（ ）
A． B．C． D．
【答案】D
【详解】由实物图知，两灯并联，开关S 在干路上，S 在灯泡L 支路上。
1 2 2
A．图中两灯并联，S 在干路上，S 在L 支路上，故A不符合题意；
2 1 2
B．图中两灯并联，S 在灯泡L 支路上，S 在L 支路上，故B不符合题意；
1 1 2 2
C．图中两灯并联，开关S 在灯泡L 支路上，S 在L 支路上，故C不符合题意；
2 1 1 2
D．图中两灯并联，开关S 在干路上，S 在灯泡L 支路上，故D符合题意。
1 2 2
故选D。
4．如图所示为一种声光报警电路，闭合开关S 和S 后，会出现的现象是（ ）
1 2
A．灯不亮，铃不响 B．灯亮，铃响 C．灯不亮，铃响 D．灯亮，铃不响
【答案】D
【详解】由图可知，当开关S 和S 都闭合时，电铃被短路，电路为灯泡的简单电路，所以只有灯泡可以发
1 2
光，即灯亮，铃不响。故D符合题意，ABC不符合题意。
故选D。
5．如图，将甲、乙两个带电小球放在光滑的绝缘水平面上，甲带正电荷、乙带负电荷，为了使这两个小
球在原位置静止，沿着甲、乙两球的球心连线方向，甲的左侧某一位置放一小球丙，可以恰好使得三球均
保持静止。则丙球带电情况（ ）
A．正电 B．负电 C．不带电 D．都有可能
【答案】B
【详解】三个球放在光滑的绝缘水平面上，已知甲球带正电荷、乙球带负电荷。根据电荷间的相互作用规
律可知，甲球受到乙球的引力向右，甲球保持静止，则甲球应受到丙球向左的吸引力，且二力大小相等，
所以丙球带负电荷；根据电荷间的相互作用规律，乙球受到甲向左的引力，乙球保持静止，则乙球应受到丙球对它向右的排斥力，且二力大小相等，所以丙球带负电。因为力的作用是相互的，丙球受到甲球向右
的吸引力和乙球向左的排斥力，大小相等，同样保持静止，故ACD不符合题意，B符合题意。
故选B。
6．要用一只电流表测量通过灯泡L 的电流，如图四个电路图，正确的是（ ）
2
A． B．
C． D．
【答案】B
【详解】A．由图可知，电流表直接接在了电源的两极上，开关闭合后，会造成电源短路，故A错误；
B．由图可知，两灯并联，电流表与灯泡L 串联，测量的是通过灯泡L 的电流，故B正确；
2 2
C．由图可知，两灯并联，电流表与灯泡L 串联，测量的是通过灯泡L 的电流，故C错误；
1 1
D．由图可知，电流表与灯泡L 并联，灯泡L 被短路，电路为灯泡L 的基本电路，电流表测量的是通过灯
2 2 1
泡L 的电流，故D错误。
1
故选B。
7．如图所示为小明连接的电路，他检查导线连接无误后，闭合开关S，于是他用一根导线分别连接到
ab、bc、cd和ac两点，灯L、L 均不发光，再用导线连接到bd两点时，灯L 发光，L 不发光，由此判定
1 2 1 2
电路的故障可能是（ ）
A．开关S断路 B．开关S与灯L 均断路
2
C．灯L 断路 D．灯L 与开关S均断路
1 1
【答案】B
【详解】由图可知：该电路是串联电路，导线分别连接到ab、bc，灯L、L 均不发光，说明电路故障为断
1 2
路；当导线并联在ac两点间时，灯L、L 均不发光，说明cd间有断路；当导线并联在bc两点间时L、L
1 2 1 2均不发光，说明L、L 可能都断路；当导线并联在cd两点间时，灯L、L 均不发光，说明灯L 可能是断
1 2 1 2 1
路或开关断路；当导线并联在bd两点间时，灯泡L 发光，说明灯L 正常，bd间发生断路或者L 与开关S
1 1 2
均断路，故B符合题意，ACD不符合题意。
故选B。
8．用毛皮摩擦过的橡胶棒去接触不带电的验电器A，A的金属箔片张角变大，如图所示．再用C棒去同时
接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大。则下列说法正确的是
（ ）
A．验电器原理是异种电荷相互吸引
B．C棒与其手柄D均为导体
C．毛皮摩擦橡胶棒的过程中，电子是由毛皮转移到橡胶棒
D．当C棒接触两验电器的金属球时，产生的电流方向为A到B
【答案】C
【详解】A．验电器原理是同种电荷相互排斥。故A错误；
B．用C棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大。说
明A金属箔片上的电子转移到B的金属箔片，因此C棒为导体。手柄D若为导体，则A金属箔片上的电
子将会被人体导向大地，即电子被中和。两个金属箔都不会张开。故手柄D为绝缘体。故B错误；
C．与毛皮摩擦过的橡胶棒带负电荷（电子），由于电荷是守恒的，故电子是由毛皮转移到橡胶棒。故C
正确；
D．用C棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大。说
明A金属箔片上的电子转移到B的金属箔片。物理学中规定正电荷定向移动的方向是电流方向，故产生的
电流方向为B到A。故D错误。
故选C。
二、多选题
9．用电流表测量通过某用电器的电流时，关于连接电路下列说法正确的是（ ）
A．电流表必须串联在用电器与电源正极之间
B．电流表必须要和被测电路部分串联在电路中C．让电流从电流表“+”接线柱流入，从“﹣”接线柱流出
D．选用的电流表的量程越大越好
【答案】BC
【详解】AB．电流表在使用时，必须要和被测电路部分串联在电路中；若电流表测量支路电流，则电流表
串联在支路电路中，故A错误，B正确；
C．使用电流表时，为使电流表正向偏转，应使电流从电流表的“+”接线柱流入，从“﹣”接线柱流出，
故C正确；
D．使用电流表时，根据实际电流大小选择合适的量程，选用的量程应便于准确读出示数，不是越大越
好，故D错误。
故选BC。
10．如图所示的电路中，下列说法正确的是（ ）
A．开关 、 都闭合，灯泡 和 并联
B．先闭合 ，再闭合开关 ，电流表示数变大
C．开关 、 都闭合，通过 、 的电流相等
D．只闭合开关 ，电源外部电流方向为
【答案】AB
【详解】A．开关 、 都闭合时， 与 首首相连、尾尾相连，则两灯是并联的，故A正确；
B．先闭合开关 ，电流表测量 的电流，再闭合 ， 与 并联，电流表测量干路电流，即 与 的
总电流，根据并联电路的电流特点可知：并联电路中干流电路等于个支路电流之和，故电流表示数变大，
故B正确；C．开关 、 都闭合， 、 两灯是并联的，若两灯泡的规格不同，通过两灯中的电流不相等，故C错
误；
D．由电路图可知，开关 闭合， 断开，电路中只有 工作，电源外部电流方向为 电流表
，最后流回电源负极，故D错误。
故选 。
11．对于图中电路分析正确的是（ ）
A．当S 和S 闭合，S 和S 断开时，灯和铃串联
2 3 1 4
B．当S 闭合，S、S 和S 断开时，灯亮铃不响
2 1 3 4
C．当S 和S 闭合，S 和S 断开时，灯和铃并联
1 4 2 3
D．当S 和S 闭合，S 和S 断开时，有短路出现
2 3 1 4
【答案】CD
【详解】AD．当S 和S 闭合，S 和S 断开时，电流从电源正极依次经过S、电铃、S 回到电源负极，故
2 3 1 4 2 3
为电铃的基本电路，S 将灯短路，故A错误，D正确；
3
B．当S 闭合，S、S 和S 断开时，电流从电源正极依次经过S、电铃、灯泡回到电源负极，即灯泡和电
2 1 3 4 2
铃串联，故灯亮铃也响，故B错误；
C．当S 和S 闭合，S 和S 断开时，电流从电源正极经过S 进行分支，一支经过电铃、S，另一支经过灯
1 4 2 3 4 1
泡，然后两支汇合回到电源负极，故灯泡和电铃并联，故C正确。
故选CD。
12．如图所示的四种情境，说法正确的是（ ）
A． 用丝绸摩擦过的两根玻璃棒靠近时，会相互排斥B． 图中自由电子定向移动的方向为导线中电流的方向
C． 原本发光的灯L 和L，用一根导线接触L 两端，会发现L 不再发光
1 2 2 2
D． 用带有绝缘柄的铜棒把带电的验电器A和不带电的验电器B连接起来，B的金属
箔会张开
【答案】ACD
【详解】A．用丝绸摩擦过的两根玻璃棒都带正电，靠近时，由于两根玻璃棒带同种电荷而互相排斥，故
A正确；
B．自由电子的定向移动方向与电流方向相反，故B错误；
C．开关闭合后，用导线触接L 两端时，L 发生短路，L 发光，L 不发光，故C正确；
2 2 1 2
D．用带有绝缘柄的铜棒把验电器A和B连接起来，电子在A和B之间会发生转移，使B的金属箔会带上
与A相同的电荷，同种电荷相互排斥，因此会张开，故D正确。
故选ACD。
三、填空题
13．如图甲所示，当开关闭合时，电流表测量的是通过 ________（填“L”、“L”或“L 和L”）的电
1 2 1 2
流。两个灯泡的连接方式是 ________联，电流表的指针偏转如图乙，其示数为 ________A。
【答案】 L 并 0.28
2【详解】[1][2]由图甲可知，两灯泡并联，电流表与L 串联，则电流表测L 支路的电流。
2 2
[3]由图乙可知：电流表的量程为0~0.6A，分度值为0.02A，示数为0.28A。
14．如图所示，电流表的读数是___________A。
【答案】0.24
【详解】由图可知，电流表使用的是0～0.5A量程，分度值是0.02A，读数为0.24A。
15．如图所示电路中，当开关S、S 断开，S、S 闭合时，灯___________发光，它们的连接方式是
1 2 3 4
___________联；当开关S 闭合，S、S、S 断开时，灯___________发光，它们的连接方式是___________
1 2 3 4
联；当开关S、S、S 闭合，S 断开时，灯___________发光。
2 3 4 1
【答案】 L、L
1 2
并 L、L
1 2
串 L、L、L
1 2 3
【详解】[1][2]两个小灯泡的两端分别连在一起，然后接到电路中，这两个灯泡是并联的。当开关 、
断开， 、 闭合时，灯L、L 两端分别连在一起接到电路中，故灯L、L 发光，它们的连接方式是并
1 2 1 2
联。
[3][4]当开关 闭合， 、 、 断开时，L、L 依次连接接到电路中，灯L、L 发光，它们的连接方式
1 2 1 2
是串联。
[5]当开关 、 、 闭合， 断开时，三个灯泡的两端分别连在一起，然后接到电路中，故三个灯泡是
并联的，灯L、L、L 灯发光。
1 2 316．如图所示，开关S、S 都闭合时，电流表A 是测量______的电流，A 和A 的指针偏转角度相同，且
1 2 1 2
电流表有两个量程分别为0~0.6A，0~3A，此时通过L、L 的电流之比为1∶6；随后将开关S 断开，发现A
1 3 1 2
的示数减少了0.4A，那么开关S、S 都闭合时流过L 的电流为______A。
1 2
【答案】 L 和L 0.1
1 2
【详解】[1]由电路图可知，开关S、S 闭合时，三灯并联，电流表A 测量灯L、L 的电流之和，电流表
1 1 2 3
A 测量灯L 和L 的电流之和。
2 1 2
[2]将开关S 断开时，电流表A 只测量L 的电流；因为并联电路中，干路电流等于各支路电流之和，并且
1 2 2
各支路上的用电器可独立工作、互不影响，所以，根据A 的示数减少了0.4A，可知通过L 的电流为
2 1
I=0.4A，已知开关S、S 都闭合时，通过L、L 的电流之比为1∶6，则L 的电流
1 1 1 3 3
I=6I=6×0.4A=2.4A
3 1
因为并联电路中，干路电流等于各支路电流之和，则A 示数为
1
I =I+I=I+2.4A
A1 2 3 2
A 示数为
2
I =I+I=0.4A+I
A2 1 2 2
则A 示数大于A 示数，由于电流表有两个量程分别为0~0.6A，0~3A，A 和A 的指针偏转角度相同，故
1 2 1 2
A 选用大量程，A 选用小量程，根据大小量程之比为5∶1，故I =5I ，即
1 2 A1 A2
I+2.4A=5×(0.4A+I)
2 2
解得I=0.1A。
2
四、计算题
17．在如图所示的电路中，L 和L 是两个不同规格的灯泡。问：
1 2
（1）只闭合S 时，若电流表A的示数为0.6A，则通过L 和L 的电流分别是多少？
1 1 2
（2）只闭合S 时，若电流表A的示数为0.2A，则通过L 和L 的电流分别是多少？
2 1 2
（3）当闭合S 和S 时，若电流表A的示数为0.9A，通过L 的电流为0.6A，则通过L 的电流是多少？
1 3 1 2【答案】（1）0.6A，0；（2）0.2A，0.2A；（3）0.3A
【详解】解：（1）只闭合S 时，电路为L 的简单电路，L 被短路，电流表测电路中的电流，则通过L 的
1 1 2 1
电流为0.6A，通过L 的电流为0。
2
（2）只闭合S 时，两灯泡串联，电流表测电路中的电流，因为串联电路中各处的电流相等，所以通过两
2
灯泡的电流均为0.2A。
（3）当闭合S 和S 时，两灯泡并联，电流表测干路电流，因为并联电路中各支路两端的电压相等，干路
1 3
中的电流等于各支路电流的和，所以通过L 的电流为
2
答：（1）只闭合S 时，通过L 和L 的电流分别是0.6A，0；
1 1 2
（2）只闭合 时，通过L 和L 的电流分别是0.2A，0.2A；
1 2
（3）当闭合S 和S 时，通过L 的电流是0.3A。
1 3 2
18．如图所示电路，闭合开关S后，电流表A 的示数是0.2A，电流表A的示数是0.5A，则通过灯L 的电
2 1
流多大？
【答案】0.3A
【详解】解：由电路图可知，开关S闭合后，两灯泡并联，电流表A测量干路电流，电流表A 测L 支路
1 1
电流，电流表A 测L 支路电流，因并联电路中，干路电流等于各支路电流之和，所以通过L 的电流
2 2 1
I=I -I =0.5A-0.2A=0.3A
1 A A2
答：通过灯L 的电流为0.3A。
119．如图中图甲所示，当开关 闭合， 和 都断开时，电流表 的示数如图乙所示，求：
（1）电流表 和 的示数；
（2）当开关 和 闭合， 断开时，电流表 和 的示数分别为 和 ，电流表 的示数；
（3）当开关 和 均闭合， 断开时，电流表有示数的是？
【答案】（1） 、0A；（2） ；（3）A 和A
1 3
【详解】解：（1）由电路图知，当 闭合、 和 都断开时，两灯串联，电流表 、 测电路中电
流， 断路，所以 示数为0A，由图乙可知，电流表所选量程为 ，分度值为 ，由指针位
置可知，电流表 的示数为 ；由串联电路中电流处处相等，所以 示数与 示数相同为 。
（2）由电路图知，当 和 闭合、 断开时，两灯并联，电流表 测干路电流， 、 分别测 和
支路的电流，并联电路中干路电流等于各支路电流之和，所以 示数为
（3）由电路图知，当 和 闭合、 断开时，第三问条件下，L 被短路，A 无示数，AA 测L 的电流，
1 2 3 1 2
电流表有示数。
答：（1）电流表 和 的示数分别为0.1A、0A；
（2）当开关 和 闭合， 断开时，电流表 和 的示数分别为 和 ，电流表 的示数为
0.15A；（3）当开关 和 均闭合， 断开时，电流表有示数是A 和A。
1 3
20．请画出图实物图所对应的电路图。
【答案】
【详解】由实物图可知，两灯泡并联，S 控制L，电流表测通过L 的电流，S 在干路上控制整个电路，由
2 2 2 1
此画出电路图如图所示：
