专题 05 图表信息题
内容解读
1．图表信息题就是以图象、图形和数据表格为试题的信息来源，围绕材料而精心设计问题的一类计算
题。图表型计算题的题型十分丰富，有实验类计算题、探究性计算题、推理性计算题、学科内综合性计算
题、数据分析类计算题等。

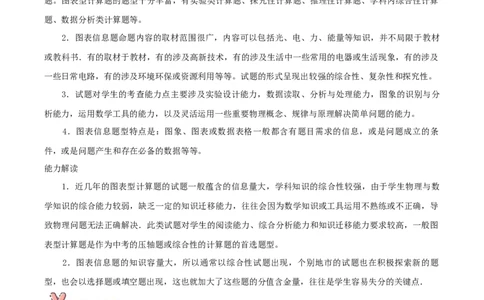

2．图表信息题命题内容的取材范围很广，内容可以包括光、电、力、能量等知识，并不局限于教材
或教科书．有的取材于教材，有的涉及高新技术，有的涉及生活中一些常用的电器或生活现象，有的涉及
一些日常电路，有的涉及环境环保或资源利用等等。试题的形式呈现出较强的综合性、复杂性和探究性。
3．试题对学生的考查能力点主要涉及实验设计能力，数据读取、分析与处理能力，图象的识别与分
析能力，运用数学工具的能力，以及灵活运用一些重要物理概念、规律与原理解决简单问题的能力。
4．图表信息题型特点是：图象、图表或数据表格一般都含有题目需求的信息，或是问题成立的条
件，或是问题产生和存在必备的数据等等。
能力解读
1．近几年的图表型计算题的试题一般蕴含的信息量大，学科知识的综合性较强，由于学生物理与数
学知识的综合能力较弱，缺乏一定的知识迁移能力，往往会因为数学知识或工具运用不熟练或不正确，导
致物理问题无法正确解决．此类试题对学生的阅读能力、综合分析能力和知识迁移能力要求较高，一般图
表型计算题是作为中考的压轴题或综合性的计算题的首选题型。
2．图表信息题的知识容量大，所以通常以综合性试题出现，个别地市的试题也在积极探索新的题
型，也会以选择题或填空题出现，这也就加大了这些题的分值含金量，往往是学生容易失分的关键点．
此类试题的解决方法一般是仔细阅读、观察、分析图象、图形或数据表格中蕴含的物理信息，不轻易放弃
对试题提供的图象、图形和数据的利用，在解题过程中要尽可能地利用题目所提供的数据，充分挖掘图象
和图形以及数据表格中包含的物理信息，从而将问题解决。类型一、力学问题

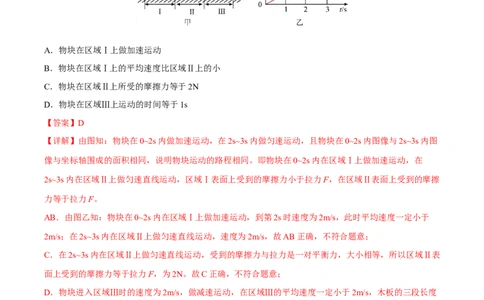

1．（2022·贵州黔西·统考中考真题）如图甲，将一块粗糙的、有三段长度相等区域的木板水平放置，用恒
为2N的水平拉力F，拉动物块（不考虑物块的大小）在木板上从区域Ⅰ的最左端由静止开始运动，在进
入区域Ⅲ时撤去拉力，物块最终停在区域Ⅲ的最右端。图乙为物块在区域Ⅰ和Ⅱ上运动的v-t图像，则下
列判断错误的是（ ）
A．物块在区域Ⅰ上做加速运动
B．物块在区域Ⅰ上的平均速度比区域Ⅱ上的小
C．物块在区域Ⅱ上所受的摩擦力等于2N
D．物块在区域Ⅲ上运动的时间等于1s
【答案】D
【详解】由图知：物块在0~2s内做加速运动，在2s~3s内做匀速运动，且物块在0~2s内图像与2s~3s内图
像与坐标轴围成的面积相同，说明物块运动的路程相同。即物块在0~2s内在区域Ⅰ上做加速运动，在
2s~3s内在区域Ⅱ上做匀速直线运动，区域Ⅰ表面上受到的摩擦力小于拉力F，在区域Ⅱ表面上受到的摩擦
力等于拉力F。
AB．由图乙知：物块在0~2s内在区域Ⅰ上做加速运动，到第2s时速度为2m/s，此时平均速度一定小于
2m/s；在2s~3s内在区域Ⅱ上做匀速直线运动，速度为2m/s，故AB正确，不符合题意；
C．在2s~3s内在区域Ⅱ上做匀速直线运动，受到的摩擦力与拉力是一对平衡力，大小相等，所以区域Ⅱ表
面上受到的摩擦力等于拉力F，为2N。故C正确，不符合题意；
D．物块进入区域Ⅲ时的速度为2m/s，做减速运动，在区域Ⅲ的平均速度一定小于2m/s，木板的三段长度
相等，所以运动时间一定大于1秒，故D错误，符合题意。
故选D。
2．（2022·广西贵港·统考中考真题）乘坐动车进站时，行李常用传送带运送过安检，水平传送带以0.1m/s
的速度匀速向右运动，行李放到传送带上后，速度随时间变化的图像如图所示，则下列说法正确的是（
）A． 内，行李受到平衡力的作用
B． 内，行李受到向左的摩擦力

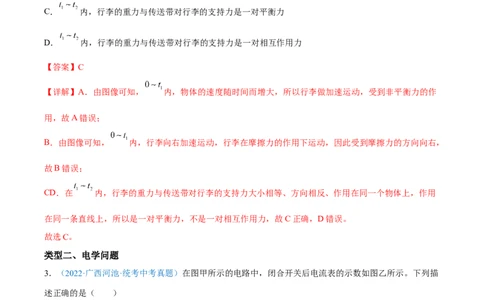

C． 内，行李的重力与传送带对行李的支持力是一对平衡力
D． 内，行李的重力与传送带对行李的支持力是一对相互作用力
【答案】C
【详解】A．由图像可知， 内，物体的速度随时间而增大，所以行李做加速运动，受到非平衡力的作
用，故A错误；
B．由图像可知， 内，行李向右加速运动，行李在摩擦力的作用下运动，因此受到摩擦力的方向向右，
故B错误；
CD．在 内，行李的重力与传送带对行李的支持力大小相等、方向相反、作用在同一个物体上，作用
在同一条直线上，所以是一对平衡力，不是一对相互作用力，故C正确，D错误。
故选C。
类型二、电学问题
3．（2022·广西河池·统考中考真题）在图甲所示的电路中，闭合开关后电流表的示数如图乙所示。下列描
述正确的是（ ）
A．灯泡L 与L 并联 B．电压表测L 两端的电压
1 2 2
C．通过L、L 的电流相等 D．通过L 的电流为0.22A
1 2 1
【答案】C
【详解】AC．由图甲可知，电流从电源正极流出，依次经L、L 后，再通过电流表、开关，回到电源的
1 2负极。因此灯泡L 与L 串联。由串联电路的电流特点可知，通过L、L 的电流相等。故A错误，C正确；
1 2 1 2
B．电压表接在灯泡L 的两端，与灯泡L 并联，因此测灯泡L 两端的电压。故B错误；
1 1 1
D．由图乙可知，导线接在“0.6”接线柱上，因此电流表选择小量程，分度值为0.02A，读数为0.24A，所
以通过L 的电流为0.24A。故D错误。
1
故选C。

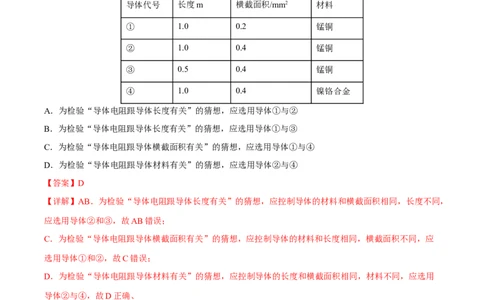

4．（2022·湖北武汉·统考中考真题）某同学利用表格中的几种导体探究影响导体电阻大小的因素。下列说
法正确的是（ ）
导体代号 长度m 横截面积/mm2 材料
① 1.0 0.2 锰铜
② 1.0 0.4 锰铜
③ 0.5 0.4 锰铜
④ 1.0 0.4 镍铬合金
A．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与②
B．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与③
C．为检验“导体电阻跟导体横截面积有关”的猜想，应选用导体①与④
D．为检验“导体电阻跟导体材料有关”的猜想，应选用导体②与④
【答案】D
【详解】AB．为检验“导体电阻跟导体长度有关”的猜想，应控制导体的材料和横截面积相同，长度不同，
应选用导体②和③，故AB错误；
C．为检验“导体电阻跟导体横截面积有关”的猜想，应控制导体的材料和长度相同，横截面积不同，应
选用导体①和②，故C错误；
D．为检验“导体电阻跟导体材料有关”的猜想，应控制导体的长度和横截面积相同，材料不同，应选用
导体②与④，故D正确、
故选D。
类型三、其他
5．（2022·山东滨州·统考中考真题）小华同学用如图甲所示的装置给冰加热。根据实验记录的数据，他绘
制了如图乙所示冰熔化时温度随时间变化的图像。小华又继续加热一段时间，观察到水沸腾时温度计的示
数如图丙所示。下列说法正确的是（ ）A．BC段表示冰的熔化过程，继续吸热温度保持不变，处于固液共存状态
B．比较AB段和CD段可知，AB段的比热容是CD段比热容的2倍
C．水的沸点是98℃，由此可以判断此时的大气压高于一个标准大气压
D．水沸腾时烧杯上方出现大量的“白气”，这些“白气”的形成属于汽化现象
【答案】A
【详解】A．由图乙得，BC段保持温度不变，表示冰的熔化过程，该过程继续吸热，温度保持熔点不变，
物体处于固液共存状态，故A正确；
B．AB段和CD段，物体的状态不同，质量相等，比较AB段和CD段可知，升高相同的温度，CD段加热
的时间是AB段加热时间的2倍，说明升高相同的温度，CD段吸收的热量是AB段吸收的热量的2倍，由
得，CD段的比热容是AB段比热容的2倍，故B错误；
C．一个标准气压下，水的沸点是100℃，气压越高，沸点越高，水的沸点是98℃，说明此时的大气压低
于一个标准大气压，故C错误；
D．水沸腾时烧杯上方出现大量的“白气”，这些“白气”是水蒸气上升过程中遇冷放热形成的水珠，属
于液化现象，故D错误。
故选A。
6．（2022·四川广元·统考中考真题）在物理实验操作考试中，小马同学用弹簧测力计悬挂一个圆柱体物块，
使物块下表面与水面刚好接触，如图甲所示；然后匀速放下物块，此过程中弹簧测力计示数F与物块下表
面浸入水中的深度h的关系如图乙所示，弹簧测力计始终在水面上方，水未溢出，g取10N/kg，水的密度
是1.0×103kg/m3.下列说法中正确的是（ ）
A．物块受到的重力是10N
B．物块完全浸没在水中受到的浮力是0.64NC．物块的密度为6g/cm3
D．物块刚好浸没时，物块下表面受到水的压强是1.25×103Pa
【答案】C
【详解】A．由图可知当物体没有浸入液体中，弹簧测力计示数为12N，说明物体重力为12N，故A错误；
B．物体完全浸没在水中后，弹簧测力计示数为10N，则物体受到浮力
故B错误；
C．由B知物体在水中受到浮力为2N，可得物体的体积
物体的密度
故C正确；
D．由乙图可知，物体刚好完全浸没时h=4cm，则物体下表面受到压强
故D错误。
故选C。
一、单选题
1．甲、乙两小车，同时从同一地点出发沿直线向同一方向运动，它们的s-t图象如图所示，下列说法正确
的是（ ）
A．3∼5s内，乙做匀速直线运动 B．4s时，乙在甲前方5m处
C．0∼5s内，乙的平均速度为3m/s D．5s时，甲、乙两小车的速度相等
【答案】C【详解】分析甲的运动图像可知，甲一直在做匀速直线运动，由图像可得，当t=5s时，运动的路程
1
s=15m，根据 ，可得甲运动的速度为
1
分析乙图像可知，0∼3s内在做匀速直线运动，由图像可得，当t=3s时，乙运动的路s=15m，根据 ，
2 2
可得乙运动的速度为
3s以后乙小车处于静止状态。
A．根据以上分析，故A错误；
B．当t=4s时，根据公式 ，可分别求得甲乙两小车运动的路程。甲运动的路程
由于乙3s后静止，所以路程为3s走过的路程
可知乙在甲前方３m处，故B错误；
C．0∼5s内，乙的平均速度为
故C正确；
D．根据以上的分析5s时乙静止，故D错误。
故选C。
2．如图是根据甲乙两人周末骑行情况，绘制的s—t图像，则下列说法正确的是（ ）
A．甲、乙两人骑行的速度相同
B．乙骑行速度比甲骑行速度慢
C．乙比甲晚出发2s，乙出发8s之后追上了甲D．乙比甲晚出发2s，乙出发8s之后与甲相遇
【答案】D
【详解】AB．由图像可知，甲在10s内运动的路程
s =100m-50m=50m
甲
甲的速度
乙比甲晚出发2s，在8s内运动的路程
s =50m
乙
乙的速度
可得，甲、乙速度不同，乙的速度大于甲的速度，故AB错误；
CD．由图像可知，甲、乙相距100m，相向而行，甲在10s内运动了50m，乙比甲晚出发2s，乙在8s内运
动了50m，因此乙出发8s之后与甲相遇，故C错误，D正确。
故选D。
3．如图四幅图中，关于声现象的描述正确的是（ ）
A．图甲中乒乓球被发声的音叉弹开表明音叉在振动
B．图乙中深海探测仪利用次声波进行回声定位探测
C．图丙中敲击大小不同的编钟发出声音的响度不同
D．图丁中防噪耳罩通过防止噪声发生地方控制噪声
【答案】A
【详解】A．发声的音叉将乒乓球弹开，该现象说明发声的物体在振动，故A正确；
B．深海探测仪利用超声波进行回声定位探测的，故B错误；
C．敲击大小不同的编钟，编钟发出声音的频率不同，音调不同，故C错误；
D．戴上防噪声耳罩，是在人耳处减弱噪声，故D错误。
故选A。
4．如图所示是与物态变化有关的四个实验，下列说法正确的是（ ）A．甲图制造云雨实验中，烧杯中的雨滴是盘中的冰熔化形成的
B．乙图海波刚开始熔化就可以移去酒精灯让熔化持续完成
C．丙图液体沸腾时温度计的示数不变
D．丁图左侧试管中的水沸腾时，右侧试管中的水量不变
【答案】C
【详解】A．烧杯中的雨滴是烧杯中的水蒸气液化形成的，故A错误；
B．海波刚开始熔化移去酒精灯，海波不会继续熔化，因为熔化过程需要吸热，故B错误；
C．液体沸腾时温度计的示数不变，因为沸腾过程温度不变，故C正确；
D．左侧试管中的水沸腾时，右侧试管中的水量变多，因为左侧试管中的水蒸气流到右侧试管中遇冷液化
成水，右侧试管中水增多，故D错误。
故选C。
5．如图所示的是“探究光的反射定律”的实验，小明将一块平面镜放在水平桌面上，再把一块白色纸板
（由纸板E和纸板F拼接而成，纸板F可以绕NO转动）垂直放置在平面镜上。让一束光贴着纸板E射向
O点。下列说法中正确的是（ ）
A．该实验通过白色纸板对光的镜面反射来显示光的传播路径
B．如图乙所示，将纸板F沿NO向后折转后，反射光会消失
C．当入射光沿NO方向朝平面镜入射时，入射角为90°
D．图甲和图丙所示的实验现象说明在反射现象中光路是可逆的
【答案】D
【详解】A．由题意可知，该实验的反射面是平面镜，不是白色纸板，故A错误；
B．如图乙所示，将纸板F沿NO向后折转后，纸板E和纸板F不在同一平面内，纸板F不能承接到反射光
线，并不是反射光线消失了，故B错误；C．入射角是入射光线与法线的夹角，所以当入射光沿NO方向朝平面镜入射时，入射角为0°，故C错误；
D．图甲中光沿AO方向射入，沿OB方向射出；图丙中光沿BO（原来的反射光线）方向射入，沿OA（原
来的入射光线）方向射出，说明光路是可逆的，故D正确。
故选D。
6．一种色光从空气射入水，部分入射角和折射角的大小记录在下表中；若一束同样的色光从水射入空气，
则以下判断正确的是（ ）
入射角 10° 20° 30° 40° 50° 60° 70° 80°
折射角 7.5° 14.9° 22.1° 28.9° 35.2° 40.6° 45.0° 47.8°
A．若入射角为30°，则折射角为22.1°
B．若入射角为30°，则折射角可能为52°
C．若入射角为45°，则折射角可能为30°
D．若入射角为45°，则折射角为70°
【答案】D
【详解】AB．在光的折射中，光路是可逆，所以一束同样的色光从水射入空气，由表格数据可知，当入射
角为35.2°时，折射角为50°；当入射角为28.9°时，折射角为40°；故若入射角为30°，折射角应该在
40°~50°之间，故AB错误；
CD．由表格数据可知，一种色光从空气射入水，入射角为70°时，折射角为45.0°，根据在光的折射中，光
路是可逆，故一束同样的色光从水射入空气，若入射角为45°，则折射角为70°，故C错误，D正确。
故选D。
7．下列四幅图中，表示近视眼成像情况和近视眼校正后成像情况的图分别是（ ）
A．甲和丙 B．乙和丙 C．甲和丁 D．乙和丁
【答案】A
【详解】近视眼成因：眼球晶状体的曲度过大，近处物体反射来的光线通过晶状体折射后形成的物像，就
会落在视网膜的前方造成近视眼；近视矫正方法，需佩戴凹透镜，故A符合题意，BCD不符合题意。
故选A。
8．小聪和小明为了探究“温度和物质状态对同种物质密度的影响”，在一定的环境下将1kg的冰加热，分别记录其温度和体积的数据，利用描点法得到了图像如图所示，则下列说法中正确的是（ ）
A．物质都遵从热胀冷缩的规律
B．水结冰时，体积变小
C．当水从0℃上升到4℃的过程中，随着温度的升高，其密度逐渐变小
D．满装的罐装饮料（可看作水），在4℃下存放是最安全的
【答案】D
【详解】A．由水的图像可知，水在0～4℃之间，温度升高时体积变小了，不遵循热胀冷缩的规律，故A
错误；
B．由图像可知，水结成冰后，体积明显大于水的体积，故B错误；
C．由图像可知，当水从0℃上升到4℃的过程中，随着温度的升高，其体积逐渐变小，根据公式 可
知，密度逐渐变大，故C错误；
D．由图像可看出，水在4℃时体积最小，因此在4℃下存放不容易发生膨胀破裂，最安全，故D正确。
故选D。
9．用天平和量杯称量某液体时，量杯及杯中液体的总质量记为m，杯中液体的体积记为V，根据称量的数
据作出m-V图象如题图。由图象可知（ ）
A．该液体的密度与质量成正比
B．量杯的质量为5g
C．50L这种液体的质量50kg
D．液体的密度是0.8g/cm3
【答案】D【详解】A．液体的密度与物质的种类和存在的状态有关，而与质量和体积无关，故A错误；
B．读图可知，当液体体积为0时，即量杯中没有装液体时，质量m=10g，这就是量杯的质量，m =10g，
杯
故B错误；
C．读图可知，当体积为50cm3时，液体质量m=50g-10g=40g，则液体的密度
当液体体积为
这种液体的质量为
故C错误；
D．由C选项的分析可知液体的密度是0.8g/cm3，故D正确。
故选D。
10．如图所示，若不计空气阻力，下列物体的受力情况中有错误的是（ ）
A．（a）静止的吊灯 B．（b）静止在水平地面的足球
C．（c）被踢出去在空中飞行的足球 D．（d）摆动到图示位置的小球
【答案】C
【详解】A．静止的吊灯，受到竖直向下的重力和竖直向上的拉力的作用，故A正确，不符合题意；
B．静止在水平地面的足球，受到竖直向下的重力和竖直向上的支持力的作用，故B正确，不符合题意；
C．被踢出去在空中飞行的足球，在不计空气阻力的情况下，只受到竖直向下的重力，故C错误，符合题
意；
D．摆动到图示位置的小球，受到竖直向下的重力和沿绳子斜向上方向的拉力的作用，故D正确，不符合
题意。
故选C。
11．小南用水平向右的力推静止在水平地面上的箱子，推力F的大小以及箱子的运动速度v随时间t的变
化情况分别如图甲、乙所示，则（ ）A．在0~4s内，箱子受到的摩擦力保持不变
B．在4~6s时，箱子受到的摩擦力为30N
C．当推力为25N时，箱子一定做匀速直线运动
D．10秒后小南改用水平向左10N的拉力，直到箱子静止，此过程箱子所受合力为35N
【答案】D
【详解】A．由乙图可知，0~4s内，箱子速度为0，即处于静止状态，4~6s时，箱子的速度越来越大，即
处于加速运动状态，6~10s时，速度保持不变，即处于匀速直线运动状态。在结合甲图可知，0~4s内推力
F不断增加至30N，而甲一直静止，所以，此时水平方向上对箱子的推力F与箱子受到的摩擦力互为一对
平衡力，故此时间段，甲的摩擦力不断增加，故A不符合题意；
B．箱子在4~10s过程中，箱子对地面的压力未变，其接触面的粗糙程度未变，所以其摩擦力未变，而
6~10s时箱子处于匀速直线运动，此时的推力和摩擦力互为一对平衡力大小相等，即
所以在4~6s时，箱子受到的摩擦力为25N，故B不符合题意；
C．当推力为25N时，由甲图可知，可以在0~4s过程中，也可以是在6~10s过程中，而0~4s时，箱子处于
静止状态，所以当推力为25N时，箱子不一定做匀速直线运动，故C不符合题意；
D．10秒后小南改用水平向左10N的拉力，直到箱子静止，该过程中箱子一直向右运动，对箱子受力分析，
在水平方向上受到向左的拉力10N，和向左的摩擦力25N，所以箱子所受合力为
故D符合题意。
故选D。
12．如图所示，是我们常见的图像，这种图像如果在横纵坐标加上适当的物理量及单位，可以用来描述（
）A．物体所受重力与质量的关系
B．同一物体的密度与质量的关系
C．压强大小与受力面积大小的关系
D．匀速运动的速度与时间的关系
【答案】A
【详解】由图像可知，横坐标表示的物理量和纵坐标表示的物理量是成正比的关系；
A．物体的重力和质量成正比，可以用该图像描述，故A符合题意；
B．密度是物质本身的一种特性，决定于物质的种类和状态，与质量不成正比，不能用该图像描述，故B
不符合题意；
C．在压力一定时，压强大小与受力面积大小成反比，不能用该图像描述，故C不符合题意；
D．匀速直线运动的物体，时间变化，速度恒定不变，故不能用该图像描述，故D不符合题意。
故选A。
13．如图是a、b两种物质的质量与体积的关系图像。分别用a、b两种物质制成两个规则的实心长方体甲
和乙，下列说法中不正确的是（ ）
A．将物体甲放入水中，一定沉入水底
B．将物体乙放入水中，一定漂浮在水面
C．将体积相等的甲、乙两物体捆在一起放入水中，一定漂浮在水面
D．将质量相等的甲、乙两物体捆在一起放入水中，一定漂浮在水面
【答案】C
【详解】由图可知，当 时 ， 时 。则长方体甲的密度为长方体乙的密度为
因甲的密度大于水的密度，所以物体甲放入水中后，一定沉入水底；
因乙的密度小于水的密度，所以乙物体放入水中，一定漂浮在水面上；
将体积相等的甲、乙捆在一起后，设每一个的体积为V，则两物体的重力为
两物体全浸没时所受的浮力为
因 ，所以两物体会沉入水底；
将质量相等的甲、乙物体捆在一起时，设每一个的质量为m，则两物体的重力为
两物体全浸没时所受浮力为
因 ，所以物体将上浮，并最终漂浮在水面。故ABD正确，不符合题意，C错误，符合题意。
故选C。
14．如图甲为盛水的烧杯，上方有弹簧测力计悬挂的圆柱体，将圆柱体缓慢下降，直至将圆柱体全部浸入
水中，整个过程中弹簧测力计示数F与圆柱体下降高度h变化关系的图象如图乙所示，g取10N/kg，不考
虑液面的变化，下列说法正确的是（ ）
A．圆柱体受到的最大浮力是3N
B．圆柱体的高度为8cm
C．圆柱体的重力是6N
D．当圆柱体刚好全部浸没时，下表面受到水的压强为400Pa【答案】D
【详解】C．由图像可知，当 时，弹簧测力计示数为9N，此时圆柱体处于空气中，根据二力平衡条
件可知，圆柱体的重力是
故C错误；
A．由图像可知，当 后，弹簧测力计的示数 不变，此时，圆柱体浸没在水中，则圆柱体受
到的最大浮力
故A错误；
B．由图可知，在4cm时，浮力开始变化，圆柱体开始接触水面；8cm后，浮力不在变化，说明圆柱体刚
好浸入水中，所以，圆柱体的高度为
故B错误；
D．当圆柱体刚好全部浸没时，下表面处水的深度
因此，下表面受到水的压强
故D正确。
故选D。
15．如图甲所示，木块放在水平面上，用弹簧测力计沿水平方向拉动木块使其做直线运动，在相同水平面
上两次拉动木块得到的 关系图像如图乙所示。第1、2两次弹簧测力计示数分别为F、F；拉力所做的
1 2
功的功率分别为P、P。下列判断正确的是（ ）
1 2
A． ；P ˂ P B．F ˂ F；P ˂ P
1 2 1 2 1 2
C．F > F；P > P D．F = F；P > P
1 2 1 2 1 2 1 2
【答案】D【详解】同一木块两次在同一地面上运动，压力不变，接触面的粗糙程度不变，所以滑动摩擦力不变；由
关系图象可知，木块两次都做匀速直线运动，拉力等于滑动摩擦力，两次滑动摩擦力相等，则两次的
拉力F相等，即 ；从图象中可以判断出，第①次的运动速度v较大，根据 可知，当拉力相等
时，速度越大，拉力的功率越大，则 ，故ABC错误，D正确。
故选D。
16．如图甲所示，每个滑轮的质量均为0.4kg，不计绳重和绳子与滑轮之间的摩擦，水平桌面粗糙。当物
体B的质量为m时，物体B竖直向下运动的 图像如图乙所示；当用一个F=16N水平向左的力（图中
未画出）拉物体A时，物体A向左做直线运动的 图像如图丙所示，g=10N/kg，则下列判断正确的是
（ ）
A．物体B的质量m=1kg
B．当物体A向左运动时，受到的摩擦力为16N，方向水平向右
C．当物体A向左运动时，拉力F做功的功率为6.4W
D．当物体B向下运动5s时，物体B的重力做功为24J
【答案】D
【详解】A．动滑轮的重力为
物体B竖直向下运动时，由图乙知，它做的是匀速直线运动，所以物体A在水平桌面上向右做匀速运动，
则物体A受到水平向左的摩擦力f与水平向右的拉力相平衡，由图甲可知，使用滑轮组承担物重的绳子股
数 ，不计绳重和绳子与滑轮之间的摩擦，则A受到的摩擦力
当用一个水平向左的力拉物体A时，物体A向左做直线运动，物体A受到的水平向右的摩擦力f和绳子的拉力 作用，由于A对水平面的压力大小和接触面的粗糙程度不变，则A受到的摩擦力大小不变，此时摩
擦力方向向右，根据物体A受力平衡可得向左的拉力为
所以，B受到的重力为
则物体B的质量为
故A错误；
B．当物体A向左运动时，受到水平向右的摩擦力，大小为
故B错误；
C．当物体A向左运动时，由图丙可知，物体A在2s内通过 的路程，则拉力F做功为
拉力的功率为
故C错误；
D．当物体B向下运动时，由图乙可知物体B下降的速度为
根据 可得，5s内下降的高度为
则物体B的重力做的功为
故D正确。
故选D。
17．关于下面图四幅图的说法正确的是（ ）A．甲图：活塞压缩，硝化棉燃烧，此过程与热机的压缩冲程原理相同
B．乙图：瓶内空气推开瓶塞，内能减少，瓶口出现的白雾是汽化现象
C．丙图：抽出玻璃板，下瓶中出现红棕色二氧化氮气体，表明气体间可以发生扩散现象
D．丁图：悬挂重物不能把两块铅块分开，说明分子间存在引力，没有斥力
【答案】A
【详解】A．图甲所示，在一个配有活塞的厚壁玻璃筒中放一小团硝化棉，迅速向下压活塞，由于压缩玻
璃筒内的空气对其做功，使得空气的内能增加，温度升高，故是将机械能转化为内能的过程，故与内燃机
的压缩冲程原理相同，故A正确；
B．乙图中，瓶内空气推开瓶塞，内能减少，瓶口出现的白雾是水蒸气遇冷液化成的小水珠，是液化现象，
故B错误；
C．丙图中，上方的二氧化氮气体密度大，抽去玻璃板后，两瓶中的气体逐渐混合，可能是扩散现象，但
也可能是由于重力的作用，故不能表明气体间可以发生扩散现象，故C错误；
D．图中两个压紧的铅块能吊起钩码而不分开，是由于分子间存在引力，但也有斥力，分子间引力和斥力
是同时存在的，故 D错误。
故选A。
18．有甲、乙、丙三个轻质小球，将甲与乙、丙靠近时，他们相互作用的情况如图所示，已知甲球与丝绸
摩擦过的玻璃棒所带的电荷相同。则下列判断正确的是（ ）
A．乙球可能带负电，丙球一定带正电
B．乙球一定不带电，丙球可能带负电
C．乙球一定带负电，丙球可能带正电
D．乙球可能不带电，丙球一定带负电
【答案】A
【详解】用丝绸摩擦过的玻璃棒带正电，已知甲球与用丝绸摩擦过的玻璃棒所带的电荷相同，所以甲球带正电；由图可知甲和丙相互排斥，根据同种电荷相互排斥可知丙球带正电；甲和乙相互吸引，根据异种电
荷相互吸引和带电体的性质可知，乙球可能带负电，也可能不带电，故A正确，BCD错误。
故选A。
19．关于如图所示的图象，说法中不正确的是（ ）
A．图甲表明同种物质的质量与体积成正比
B．图乙表明物体在AB和BC段做不同的匀速直线运动
C．图丙表明晶体熔化时有熔点
D．图丁表示一段镍铬合金线的电阻值随温度发生变化
【答案】B
【详解】A．图甲中可以看出，同种物质的质量随着体积的增加而增加，即同种物质的质量与体积成正比。
故A正确，不符合题意；
B．图乙中，AB段表明物体做匀速直线运动，BC段物体静止不动。故B错误，符合题意；
C．图丙中，EF段表示晶体熔化的过程，此时的温度即为熔点。故C正确，C不符合题意；
D．图丁表示导体的电阻随温度的升高而增大。故D正确，D不符合题意。
故选B。
20．如图在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池。试着用电压表测量这个自制电
池的电压，下列说法正确的是（ ）
A．锌片是电池的正极
B．该电池的电压是3V
C．该电源供电时，有负电荷从锌片经过盐水定向移动到铜片
D．两个相同电池串联后可提供更高电压
【答案】D【详解】A．由图可知电压表3V的正接线柱与铜片相连，电压表的负接线柱与锌片相连，所以铜片是电池
的正极，锌片是电池的负极，故A错误；
B．由图可知，电压表接的是0~3V的量程，分度值为0.1V，指针所在位置的示数为0.5V，所以该电池的
电压是0.5V，故B错误；
C．电池内部电流方向由电池负极流向电池正极，负电荷定向移动的方向与电流方向相反，所以在电池内
部负电荷从铜片经过盐水定向移动到锌片，故C错误；
D．电池串联时，得到的电压是每个电池的电压之和，所以两个相同电池串联后可提供更高电压，故D正
确。
故选D。
21．如图所示，是定值电阻R和小灯泡L中电流随电压变化的图像，由图像可知（ ）
A．乙是小灯泡的I—U图像
B．定值电阻的阻值为5Ω
C．定值电阻R和小灯泡L并联接在4V的电源上，干路中的电流是1.2A
D．定值电阻R和小灯泡L串联接在5V的电源上，电路中的电流是0.2A
【答案】C
【详解】A．定值电阻的阻值不变，其通过的电流和两端的电压成正比，由此可知，图像乙是定值电阻R
的I—U图像，则图像甲是灯泡L的I—U图像，故A不符合题意；
B．由图像可知，定值电阻R两端的电压为4V时，通过R的电流为0.4A，由 可知定值电阻R的阻值
故B不符合题意；
C．并联电路中各个支路两端的电压均等于电源电压，由图像可知，定值电阻R和小灯泡L并联接在4V的
电源上，通过L的电流为0.8A，通过R的电流0.4A，由并联电路的电流特点可知，干路的电流
故C符合题意；
D．串联电路各处电流相等，由图像可知当通过电路的电流为0.4A时，灯泡两端的电压为1V，定值电阻两端的电压为4V，串联电路总电压等于各部分电压之和，所以此时的电源电压
故D不符合题意。
故选C。
22．小明家有额定电压相同的电饭锅、电烤箱和吸尘器各一个，将这三个用电器正常工作1小时的消耗的
电能绘制成了如图所示的柱状图。则下列四个选项中，判断正确的是（ ）
A．在这三个用电器中，吸尘器正常工作时的电压最低
B．在这三个用电器正常工作时，电流通过电烤箱做功最快
C．在这三个用电器正常工作时，通过这三个用电器的电流一样大
D．在一个月内，小明家电饭锅消耗的电能一定比吸尘器消耗的电能多
【答案】B
【详解】A．三个用电器正常工作，实际电压等于额定电压，三个用电器的额定电压相等，则它们正常工
作时的电压相等，故A错误；
BC．由柱状图可知，这三个用电器正常工作1小时消耗电能的关系为
W >W >W
电烤箱 电饭锅 吸尘器
因工作时间都为1h，根据 可知，这三个用电器的电功率
P >P >P
电烤箱 电饭锅 吸尘器
因电烤箱的电功率最大，故电流通过电烤箱做功最快；由P=UI得，因实际电压相同，故通过这三个用电
器的电流不同，故B正确，C错误；
D．虽然电饭锅的实际功率大于吸尘器的实际功率，但因在一个月内，电烤箱与吸尘器的使用时间t的关系
不确定，由W=Pt可知，消耗电能的多少与电功率大小和时间长短有关，所以，在一个月电饭锅消耗的电
能不一定比吸尘器消耗的电能多，故D错误。
故选B。
23．图中所示的四种做法中，符合安全用电要求的是（ ）继续使用绝缘皮破损 用沾了水的手触摸电灯 用湿毛巾擦拭正在发光的 用绝缘棒挑开通电的裸导
的导线 开关 灯泡 线
A B C D
A．A B．B C．C D．D
【答案】D
【详解】A．使用绝缘层破损了的导线，容易发生触电事故，故A不符合题意；
B．用沾了水的手触摸电灯开关，水属于导体，有可能使电流通过水传到人体上，发生触电事故，故B不
符合题意。
C．用湿布擦拭发光的电灯，湿布属于导体，有可能使电流通过水传到人体上，使人触电，所以擦拭前应
先断开开关，故C不符合题意；
D．发现有人触电时，应尽快切断电源或用绝缘体挑开通电的裸导线让触电者尽快脱离电源，再实行救治
措施，故D符合题意。
故选D。
24．某电热水器的工作原理如图甲所示，用电磁继电器控制加热和保温状态的转换。R、R 为电热丝，且
1 2
R=3R，R 为滑动变阻器，R 为热敏电阻（置于电热水器内），R 阻值随温度的变化规律如图乙所示。电
2 1 3 0 0
源E的电压为6V，当R 中的电流I>15mA时，衔铁被吸下，继电器线圈电阻不计，下列说法正确的是（
0
）
A．热水器的加热功率是保温功率的4倍
B．S 闭合，当衔铁吸下后，热水器处于加热状态
1
C．当热水温度为55℃时，衔铁刚好被吸下，R 连入电路的阻值为150Ω
3D．若提高热水设置温度，应向左移动R 滑片
3
【答案】A
【详解】AB．由图甲知，开关S 闭合，衔铁被吸下时，与下面的触点接触，则两个电阻串联在电路中，
1
工作电路中的电阻较大，据 知，此时电路的功率较小，处于保温状态；衔铁弹起时，与上面的触
点接触，工作电路中只有R 工作，电路中的电阻较小，据 知，此时电路的功率较大，处于加热状
1
态。那么加热功率
保温功率
所以加热功率是保温功率的4倍。故A正确，B错误；
C．由图乙知，当热水温度为55℃时，电阻R 接入电路的阻值为150Ω。而控制电路中的，滑动变阻器R
0 3
与R 串联在电路中，衔铁刚好被吸下时，控制电路中的电流为15mA，则控制电路中的总电阻
0
则R 连入电路的阻值
3
R=R-R=400Ω-150Ω=250Ω
3 0
故C错误；
D．由图乙知，热敏电阻R 的阻值随温度的升高而降低，若提高热水设置温度，则热敏电阻R 对应的电阻
0 0
会降低，而衔铁被吸下的电流保持不变，电源电压不变，所以应让变阻器接入电路的阻值变大，那么应向
右移动滑片。故D错误。
故选A。
