专题 07 光学作图题
1、中考要求
一般指根据题目的要求，完成相应的作图。它可以反映学生对某个物理概念和物理规律的理解和掌握程
度，在中考试卷中所占分值约4分到9分。（各地要求略有不同）作图题一般分为两大类：基本作图题和
设计作图题。基本作图题考察基本作图方法和基本作图能力，设计作图题考察建模能力，设计能力、创新
能力和作图技巧。
2、中考动向
中考作图题主要在光学、力学、电学和电磁学部分。
光学作图题一般包括光的直线传播、光的反射、折射作图和平面镜成像作图。

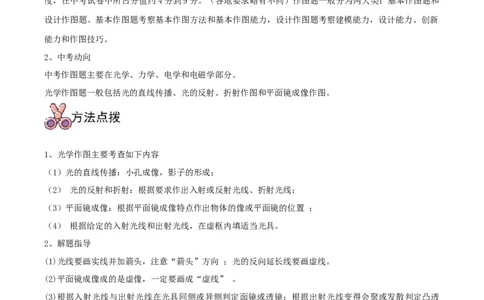

1、光学作图主要考查如下内容
（1）光的直线传播：小孔成像，影子的形成；
（2） 光的反射和折射：根据要求作出入射或反射光线、折射光线；
（3）平面镜成像：根据平面镜成像特点作出物体的像或平面镜的位置 ；
（4） 根据给定的入射光线和出射光线，在虚框内填适当光具。
2、解题指导
(1)光线要画实线并加箭头，注意“箭头”方向 ；光的反向延长线要画虚线。
(2)平面镜成像成的是虚像，一定要画成“虚线” 。
(3)根据入射光线与出射光线在光具同侧或异侧判定面镜或透镜；根据出射光线变得会聚或发散判定凸透
镜或凹透镜 。
类型一、光的直线传播
1．（2021·黑龙江大庆·中考真题）如图所示，竖直方向悬挂一平面镜，PQ为平面镜两端点，平面镜前站
立一人，假设人眼处于S位置，试在右侧光屏上标出人通过平面镜所能观察的范围OO，并画出光路图。
1 22．（2020·江苏徐州·统考中考真题）根据平面镜成像特点，在图中画出物体AB在平面镜MN中所成的像
A′B′．
类型二、光的反射

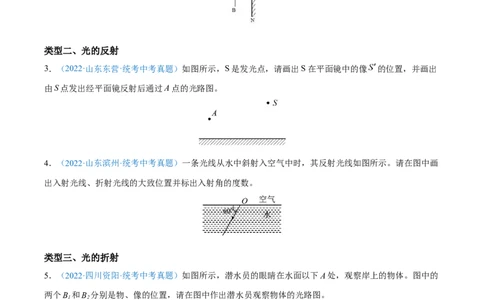

3．（2022·山东东营·统考中考真题）如图所示，S是发光点，请画出S在平面镜中的像 的位置，并画出
由S点发出经平面镜反射后通过A点的光路图。
4．（2022·山东滨州·统考中考真题）一条光线从水中斜射入空气中时，其反射光线如图所示。请在图中画
出入射光线、折射光线的大致位置并标出入射角的度数。
类型三、光的折射
5．（2022·四川资阳·统考中考真题）如图所示，潜水员的眼睛在水面以下A处，观察岸上的物体。图中的
两个B 和B 分别是物、像的位置，请在图中作出潜水员观察物体的光路图。
1 2
6．（2022·广西贵港·统考中考真题）如图所示，一束光从水斜射入空气中，已知入射光AO，请画出它的
反射光线OB和折射光线OC的大致方向。1．图中一束从空气斜射向水面的光线，请画出其折射光线（大致方向）。
2．一条光线从玻璃斜射入空气，请作出大致的折射光线。
3．已知入射光线，画出反射光线。
4．作出图中物体AB在平面镜MN中所成的像A'B'（保留作图痕迹）。
5．如图所示，由发光点A发出的光射到水面上，同时发生反射和折射，反射光线经过S 点，试在图中画
出入射光线、反射光线和大致的折射光线。6．完成图中的光路图。
7．如图所示，水里的光源O发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过P点，
折射光线经过A点。请画出反射光线及折射光线。
8．如图所示，光线垂直射入水面，水里有个平面镜，请画出光线经平面镜反射后又返回空气的大致光
路。
9．作出下列各图：夜晚，当汽车发出的光照射到自行车尾灯上时，司机看到尾灯反射的光，就能及时避
让。完成图中入射光线的所有反射光线的光路图。
10．如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内。请你完成光路图。11．在图中，请画出小明同学透过学校围墙的小洞观看到校园内的范围（围墙及小洞如图所示）。
12．小郭同学想利用一块平面镜将此时的光照亮井底，请帮助她画出反射光和平面镜的位置。
13．如图所示，一点光源S发出的光线经平面镜反射后的两条反射光线，请根据光的反射定律，确定点光
源S的位置。（保留作图痕迹）
14．在一个深坑正中央P点有一只青蛙，其视野范围如图（a）所示，当坑中灌满雨水后，青蛙仍在P
点，如图（b）所示，但其视野发生了变化。请按照如图（a）中表示青蛙视野范围的方法，在图（b）中
画出青蛙的视野大致范围。
15．如图所示，潜水员的眼睛在水面以下A处，观察岸上的物体。图中的两个点B 和B 分别是物、像的
1 2
位置。请在图中作出潜水员观察物体的光路图。
16．如图所示，在平静的湖边上方有一盏路灯，潜水员在水下E处看到了路灯的像，图中A、B两点，其
中一点是路灯的发光点，另一点是路灯的像点。请你区分发光点、像点，在图中画出水下E处的潜水员看到路灯的光路图。
