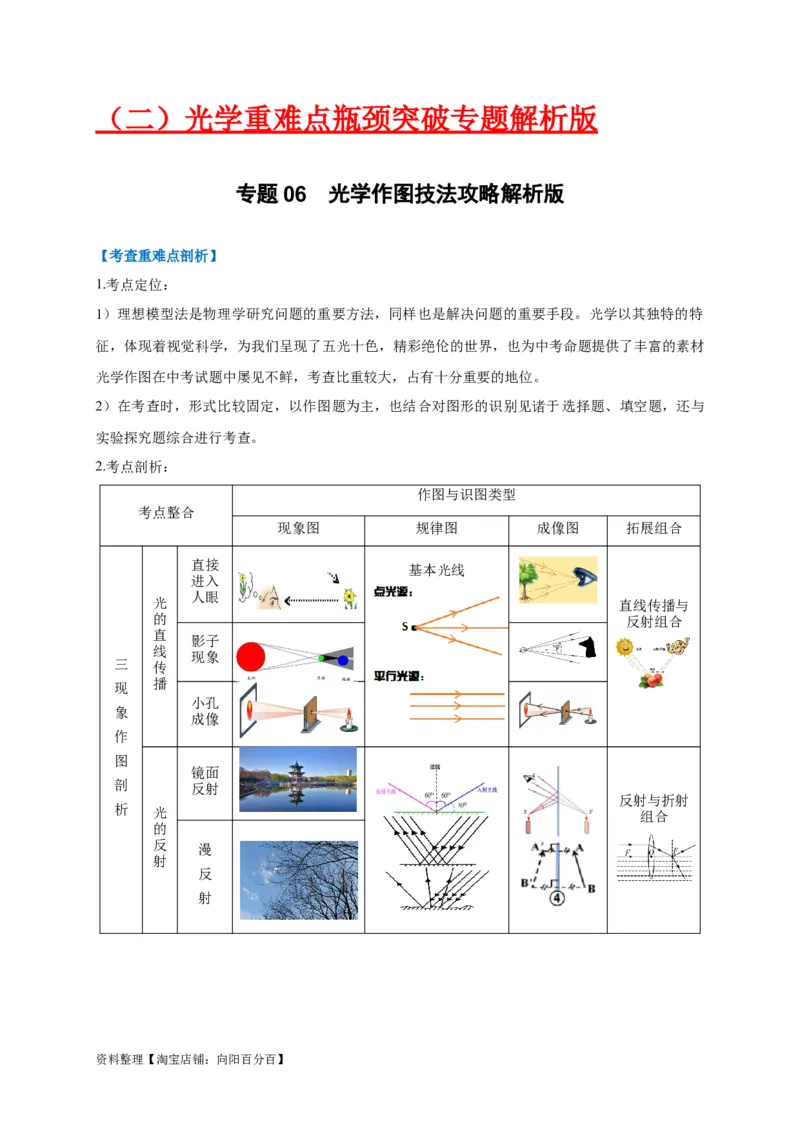

（二）光学重难点瓶颈突破专题解析版
专题 06 光学作图技法攻略解析版
【考查重难点剖析】
1.考点定位：
1）理想模型法是物理学研究问题的重要方法，同样也是解决问题的重要手段。光学以其独特的特
征，体现着视觉科学，为我们呈现了五光十色，精彩绝伦的世界，也为中考命题提供了丰富的素材
光学作图在中考试题中屡见不鲜，考查比重较大，占有十分重要的地位。
2）在考查时，形式比较固定，以作图题为主，也结合对图形的识别见诸于选择题、填空题，还与
实验探究题综合进行考查。

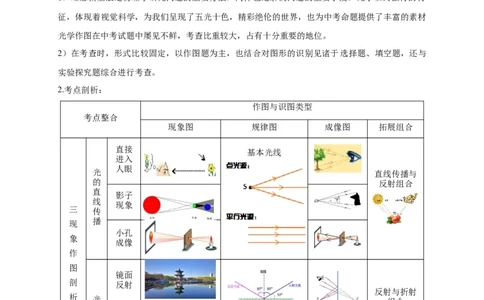

2.考点剖析：
作图与识图类型
考点整合
现象图 规律图 成像图 拓展组合
直接
基本光线
进入
人眼
光 直线传播与
的 反射组合
直
影子
线
现象
三 传
播
现
小孔
象
成像
作
图
镜面
剖 反射
反射与折射
析 光 组合
的
反
漫
射
反
射
资料整理【淘宝店铺：向阳百分百】折射
综合作图
虚像
光的
光 色散
的
折
射
基本光线
透镜组合
透镜
应用
【突破技巧】
1、光学作图作为中考一个必考点，考生是绕不开的。纵观全国各省市中考物理试题，即使没有专
门的光学作图类题，也会结合在填空题、实验探究题当中进行考查。也转化为作出图形让考生识别
采集生活中实际图片让考生识别。要保证得分，必须将规律及应用统一起来，否则必然难于应对。
2、难点：
①光学作图以其头绪较多，现象较乱，规律较杂而为考生所头疼，这是难点之一。
②尤其是组合应用问题，结合生活实际问题，是难点中的难点。
3、难点原因分析：
①对规律的本质理解不透彻，似是而非，造成作图无从下手；
②现象与规律对应不起来，应用时张冠李戴，造成作图不伦不类；
③组合类作图题理不清头绪，不知道切入点，综合能力差；
④作图完成后，必要的标注不到位，造成作图貌似正确，但不能得分；
⑤虚线与实线、光线与界面、物体与像等表达不清楚，也是作图难的重要原因；
⑥缺乏作图技巧，作图靠死记硬背，没有见过的图就不会做。

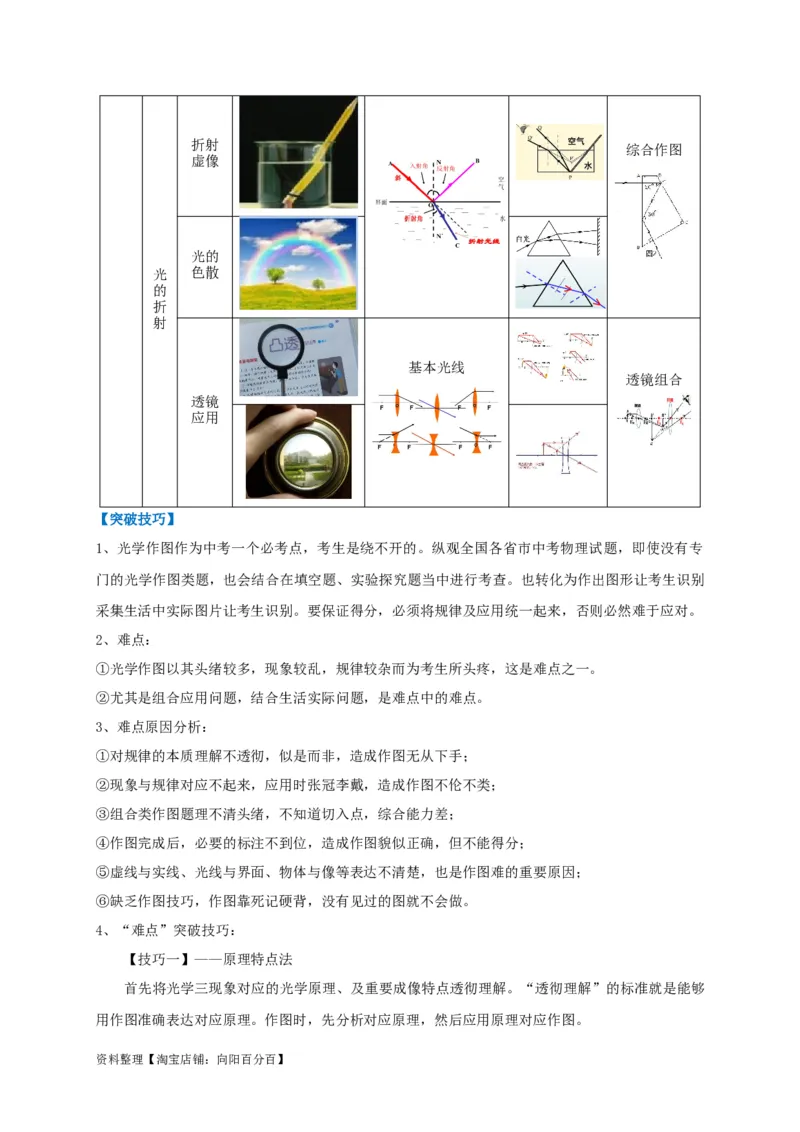

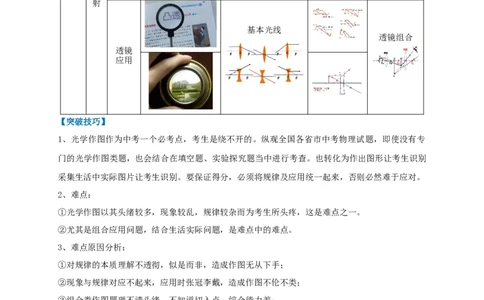

4、“难点”突破技巧：
【技巧一】——原理特点法
首先将光学三现象对应的光学原理、及重要成像特点透彻理解。“透彻理解”的标准就是能够
用作图准确表达对应原理。作图时，先分析对应原理，然后应用原理对应作图。

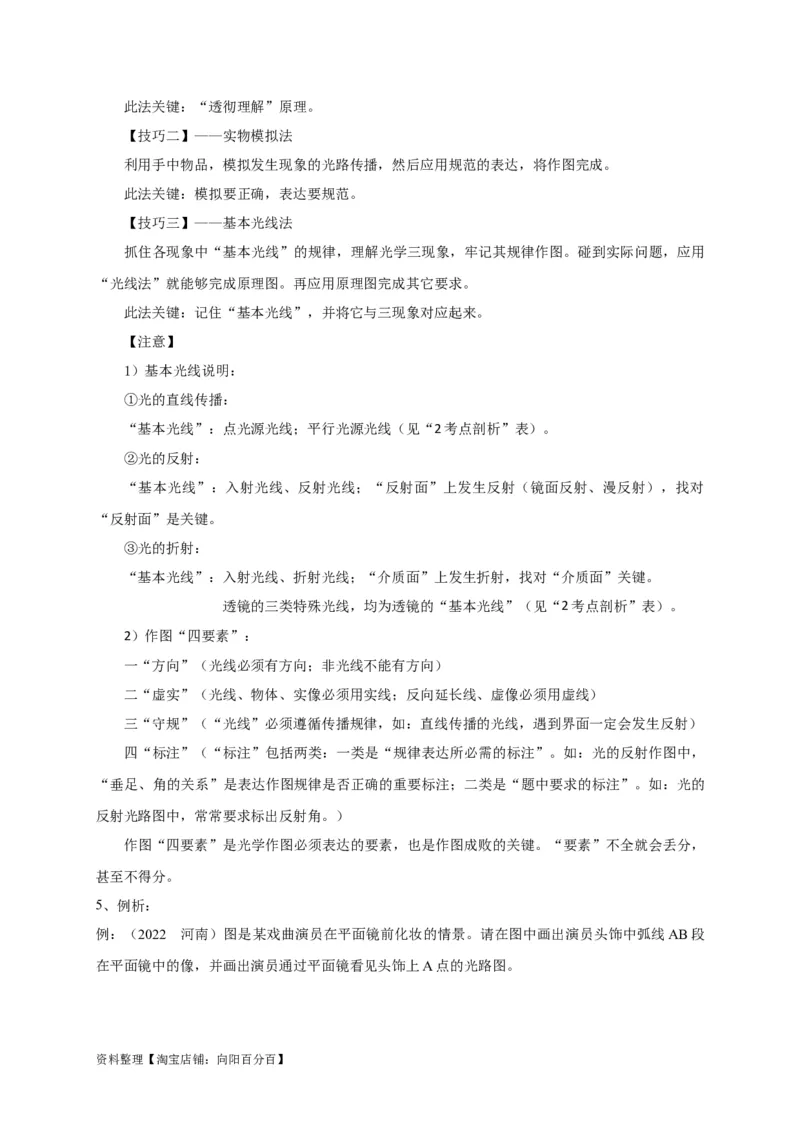

资料整理【淘宝店铺：向阳百分百】此法关键：“透彻理解”原理。
【技巧二】——实物模拟法
利用手中物品，模拟发生现象的光路传播，然后应用规范的表达，将作图完成。
此法关键：模拟要正确，表达要规范。
【技巧三】——基本光线法
抓住各现象中“基本光线”的规律，理解光学三现象，牢记其规律作图。碰到实际问题，应用
“光线法”就能够完成原理图。再应用原理图完成其它要求。
此法关键：记住“基本光线”，并将它与三现象对应起来。

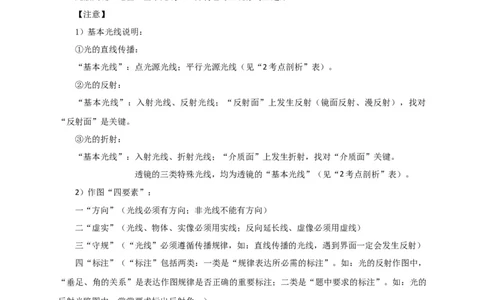

【注意】
1）基本光线说明：
①光的直线传播：
“基本光线”：点光源光线；平行光源光线（见“2考点剖析”表）。
②光的反射：
“基本光线”：入射光线、反射光线；“反射面”上发生反射（镜面反射、漫反射），找对
“反射面”是关键。
③光的折射：
“基本光线”：入射光线、折射光线；“介质面”上发生折射，找对“介质面”关键。
透镜的三类特殊光线，均为透镜的“基本光线”（见“2考点剖析”表）。
2）作图“四要素”：
一“方向”（光线必须有方向；非光线不能有方向）
二“虚实”（光线、物体、实像必须用实线；反向延长线、虚像必须用虚线）
三“守规”（“光线”必须遵循传播规律，如：直线传播的光线，遇到界面一定会发生反射）
四“标注”（“标注”包括两类：一类是“规律表达所必需的标注”。如：光的反射作图中，
“垂足、角的关系”是表达作图规律是否正确的重要标注；二类是“题中要求的标注”。如：光的
反射光路图中，常常要求标出反射角。）
作图“四要素”是光学作图必须表达的要素，也是作图成败的关键。“要素”不全就会丢分，
甚至不得分。
5、例析：

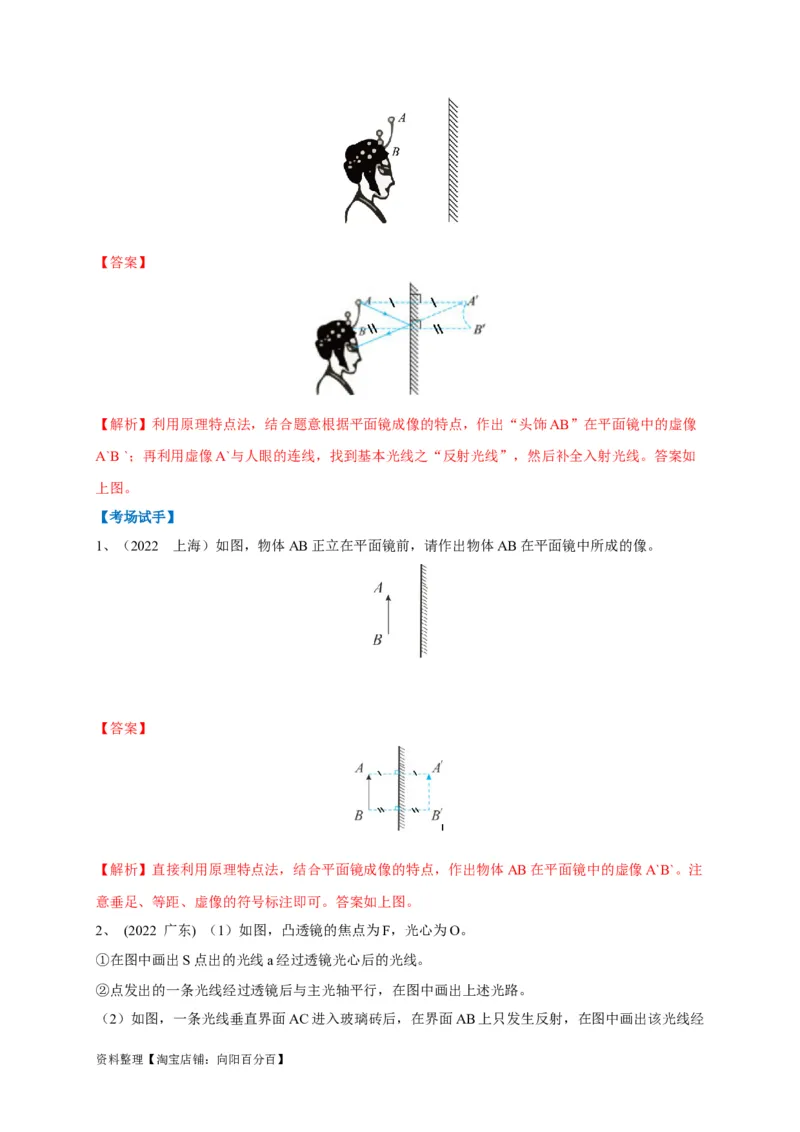

例：（2022 河南）图是某戏曲演员在平面镜前化妆的情景。请在图中画出演员头饰中弧线AB段
在平面镜中的像，并画出演员通过平面镜看见头饰上A点的光路图。
资料整理【淘宝店铺：向阳百分百】【答案】
【解析】利用原理特点法，结合题意根据平面镜成像的特点，作出“头饰AB”在平面镜中的虚像
A`B`；再利用虚像A`与人眼的连线，找到基本光线之“反射光线”，然后补全入射光线。答案如
上图。
【考场试手】
1、（2022 上海）如图，物体AB正立在平面镜前，请作出物体AB在平面镜中所成的像。
【答案】
【解析】直接利用原理特点法，结合平面镜成像的特点，作出物体AB在平面镜中的虚像A`B`。注
意垂足、等距、虚像的符号标注即可。答案如上图。

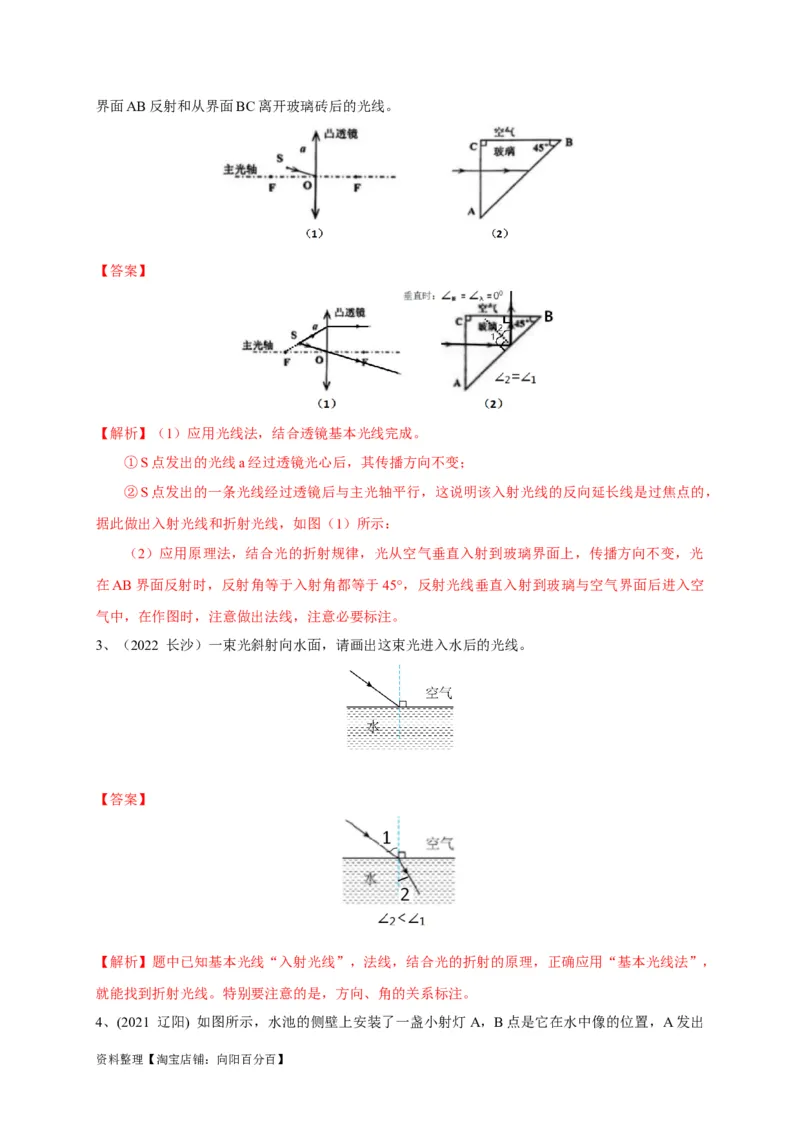

2、 (2022 广东) （1）如图，凸透镜的焦点为F，光心为O。
①在图中画出S点出的光线a经过透镜光心后的光线。
②点发出的一条光线经过透镜后与主光轴平行，在图中画出上述光路。
（2）如图，一条光线垂直界面AC进入玻璃砖后，在界面AB上只发生反射，在图中画出该光线经
资料整理【淘宝店铺：向阳百分百】界面AB反射和从界面BC离开玻璃砖后的光线。
【答案】
【解析】（1）应用光线法，结合透镜基本光线完成。
①S点发出的光线a经过透镜光心后，其传播方向不变；
②S点发出的一条光线经过透镜后与主光轴平行，这说明该入射光线的反向延长线是过焦点的，
据此做出入射光线和折射光线，如图（1）所示：
（2）应用原理法，结合光的折射规律，光从空气垂直入射到玻璃界面上，传播方向不变，光
在AB界面反射时，反射角等于入射角都等于45°，反射光线垂直入射到玻璃与空气界面后进入空
气中，在作图时，注意做出法线，注意必要标注。
3、（2022 长沙）一束光斜射向水面，请画出这束光进入水后的光线。
【答案】
【解析】题中已知基本光线“入射光线”，法线，结合光的折射的原理，正确应用“基本光线法”，
就能找到折射光线。特别要注意的是，方向、角的关系标注。

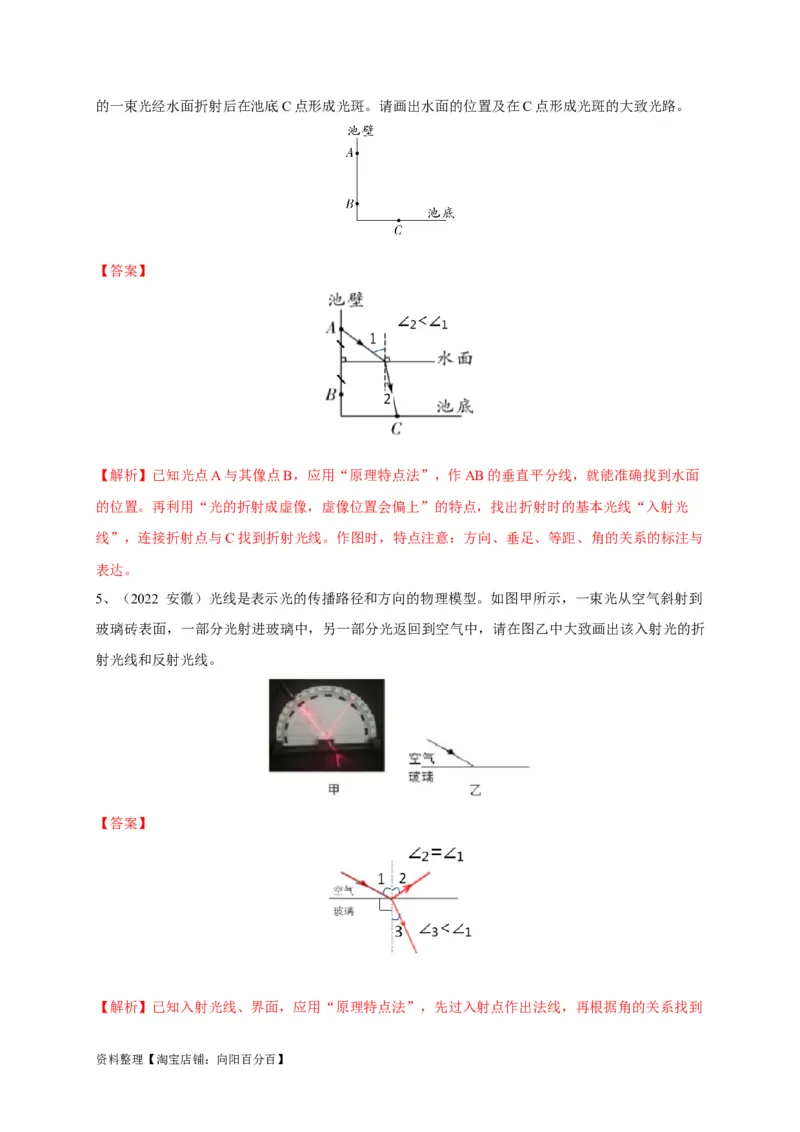

4、(2021 辽阳) 如图所示，水池的侧壁上安装了一盏小射灯A，B点是它在水中像的位置，A发出
资料整理【淘宝店铺：向阳百分百】的一束光经水面折射后在池底C点形成光斑。请画出水面的位置及在C点形成光斑的大致光路。
【答案】
【解析】已知光点A与其像点B，应用“原理特点法”，作AB的垂直平分线，就能准确找到水面
的位置。再利用“光的折射成虚像，虚像位置会偏上”的特点，找出折射时的基本光线“入射光
线”，连接折射点与C找到折射光线。作图时，特点注意：方向、垂足、等距、角的关系的标注与
表达。
5、（2022 安徽）光线是表示光的传播路径和方向的物理模型。如图甲所示，一束光从空气斜射到
玻璃砖表面，一部分光射进玻璃中，另一部分光返回到空气中，请在图乙中大致画出该入射光的折
射光线和反射光线。
【答案】
【解析】已知入射光线、界面，应用“原理特点法”，先过入射点作出法线，再根据角的关系找到
资料整理【淘宝店铺：向阳百分百】基本光线——反射光线与折射光线。应特别注意的是，必要标注，如“方向”“垂足”“角的关
系”。

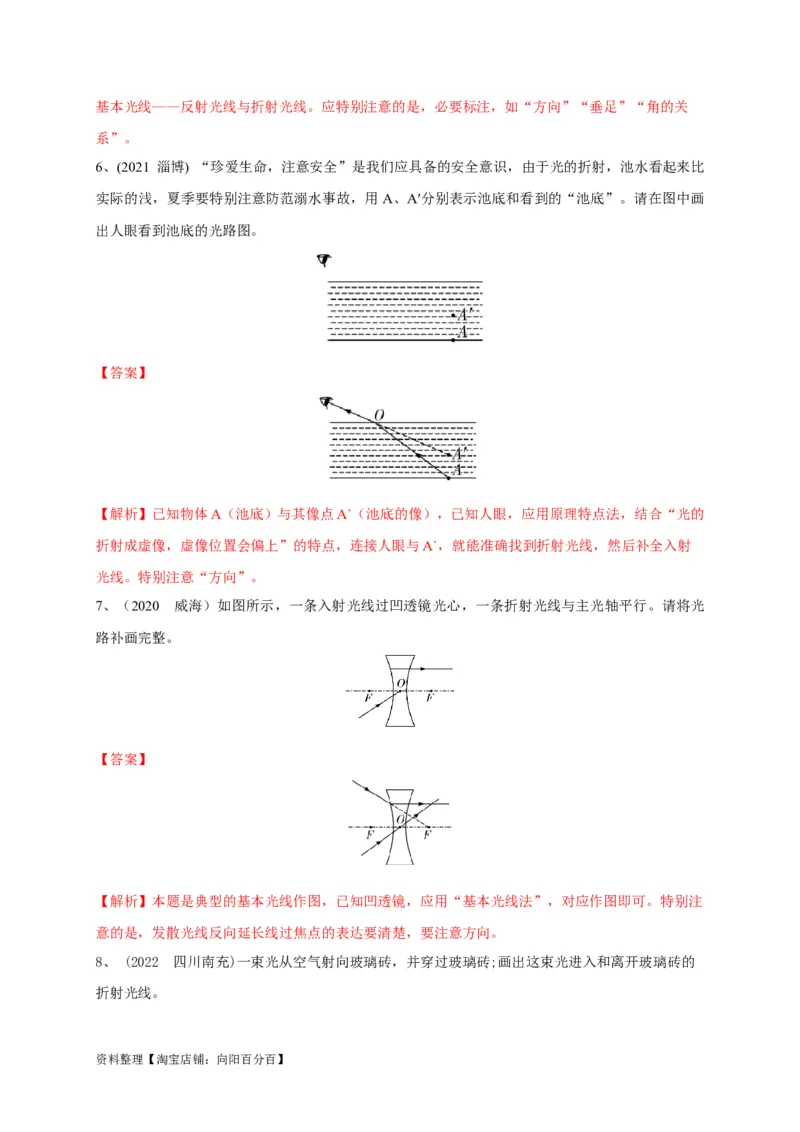

6、(2021 淄博) “珍爱生命，注意安全”是我们应具备的安全意识，由于光的折射，池水看起来比
实际的浅，夏季要特别注意防范溺水事故，用A、A′分别表示池底和看到的“池底”。请在图中画
出人眼看到池底的光路图。
【答案】
【解析】已知物体A（池底）与其像点A`（池底的像），已知人眼，应用原理特点法，结合“光的
折射成虚像，虚像位置会偏上”的特点，连接人眼与A`，就能准确找到折射光线，然后补全入射
光线。特别注意“方向”。
7、（2020 威海）如图所示，一条入射光线过凹透镜光心，一条折射光线与主光轴平行。请将光
路补画完整。
【答案】
【解析】本题是典型的基本光线作图，已知凹透镜，应用“基本光线法”，对应作图即可。特别注
意的是，发散光线反向延长线过焦点的表达要清楚，要注意方向。

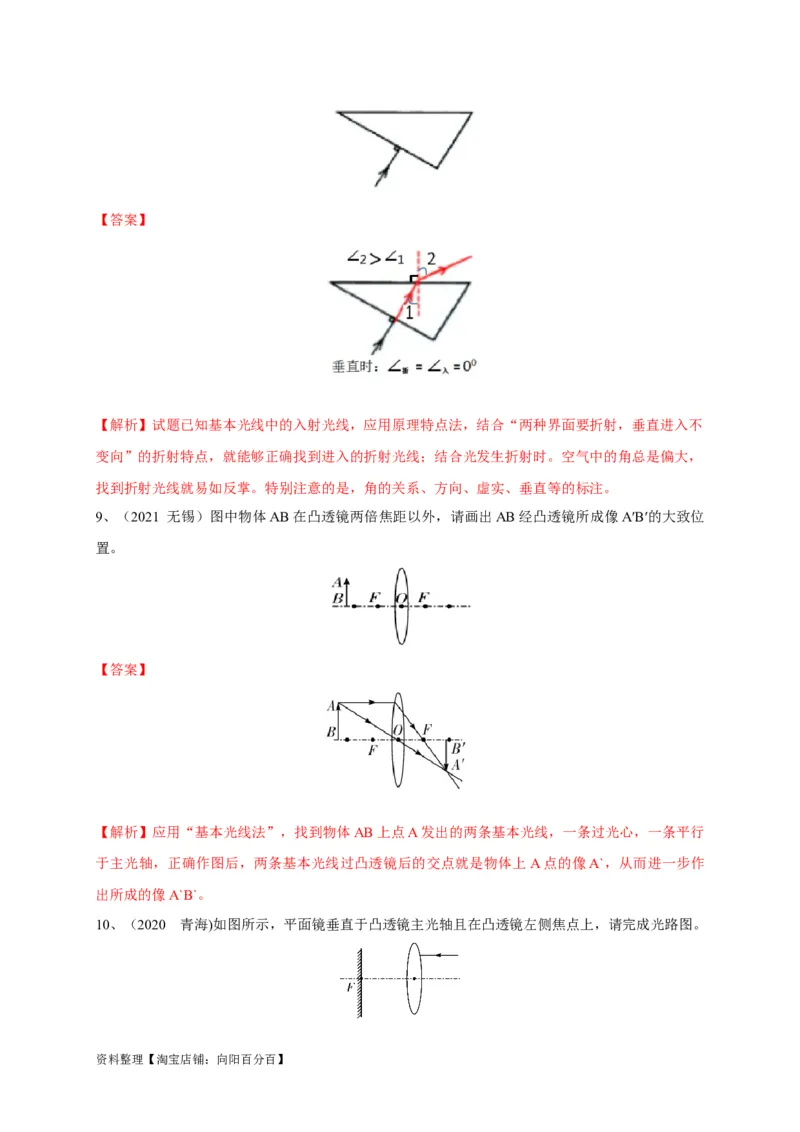

8、 (2022 四川南充)一束光从空气射向玻璃砖，并穿过玻璃砖;画出这束光进入和离开玻璃砖的
折射光线。
资料整理【淘宝店铺：向阳百分百】【答案】
【解析】试题已知基本光线中的入射光线，应用原理特点法，结合“两种界面要折射，垂直进入不
变向”的折射特点，就能够正确找到进入的折射光线；结合光发生折射时。空气中的角总是偏大，
找到折射光线就易如反掌。特别注意的是，角的关系、方向、虚实、垂直等的标注。
9、（2021 无锡）图中物体AB在凸透镜两倍焦距以外，请画出AB经凸透镜所成像A′B′的大致位
置。
【答案】
【解析】应用“基本光线法”，找到物体AB上点A发出的两条基本光线，一条过光心，一条平行
于主光轴，正确作图后，两条基本光线过凸透镜后的交点就是物体上A点的像A`，从而进一步作
出所成的像A`B`。
10、（2020 青海)如图所示，平面镜垂直于凸透镜主光轴且在凸透镜左侧焦点上，请完成光路图。
资料整理【淘宝店铺：向阳百分百】【答案】
【解析】这是凸透镜与平面镜的组合作图，应综合应用“基本光线法”与“原理特点法”。利用已
知的基本光线“平行于主光轴”折射后会聚于焦点，作出会聚光线，即为平面镜的基本光线“入射
光线”，利用二角相等的特点，作出反射光线，即为凸透镜第二条基本光线“过焦点的光线”，根
据该光线折射后平行于主光轴，完成光路图。作图时，应注意“角的关系”等标注。
【原创预测】

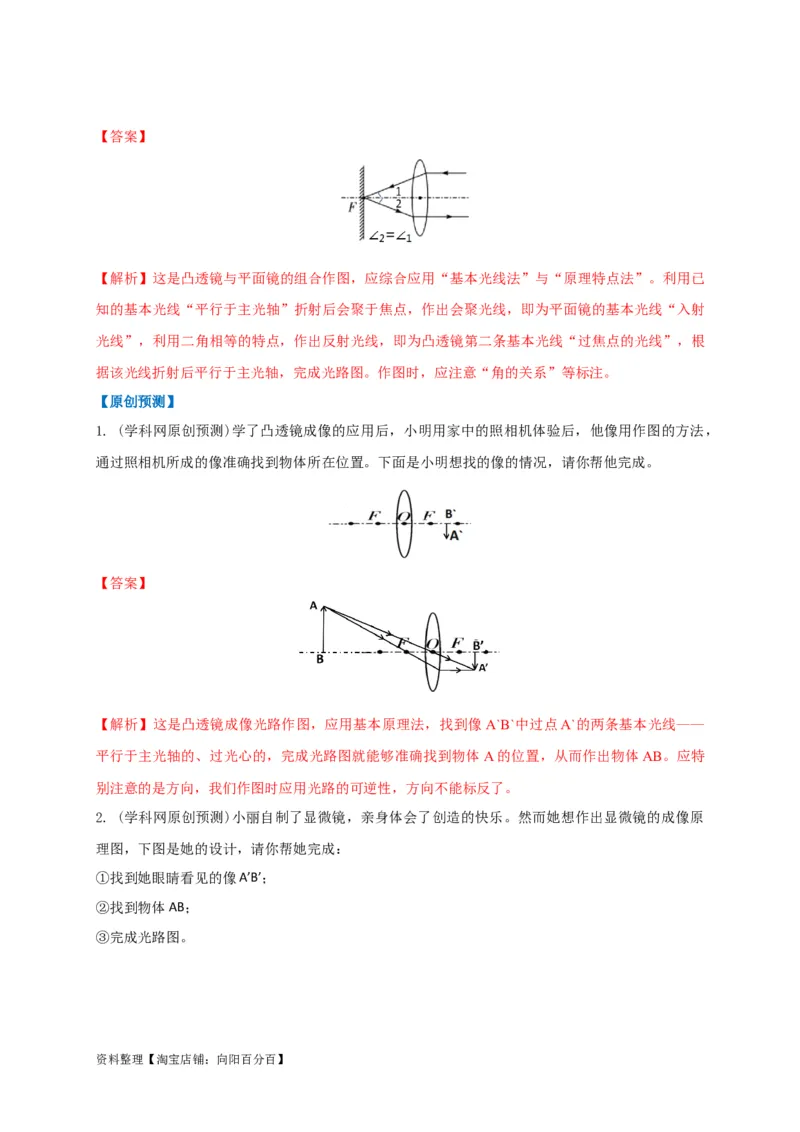

1. (学科网原创预测)学了凸透镜成像的应用后，小明用家中的照相机体验后，他像用作图的方法，
通过照相机所成的像准确找到物体所在位置。下面是小明想找的像的情况，请你帮他完成。
【答案】
【解析】这是凸透镜成像光路作图，应用基本原理法，找到像 A`B`中过点A`的两条基本光线——
平行于主光轴的、过光心的，完成光路图就能够准确找到物体A的位置，从而作出物体AB。应特
别注意的是方向，我们作图时应用光路的可逆性，方向不能标反了。

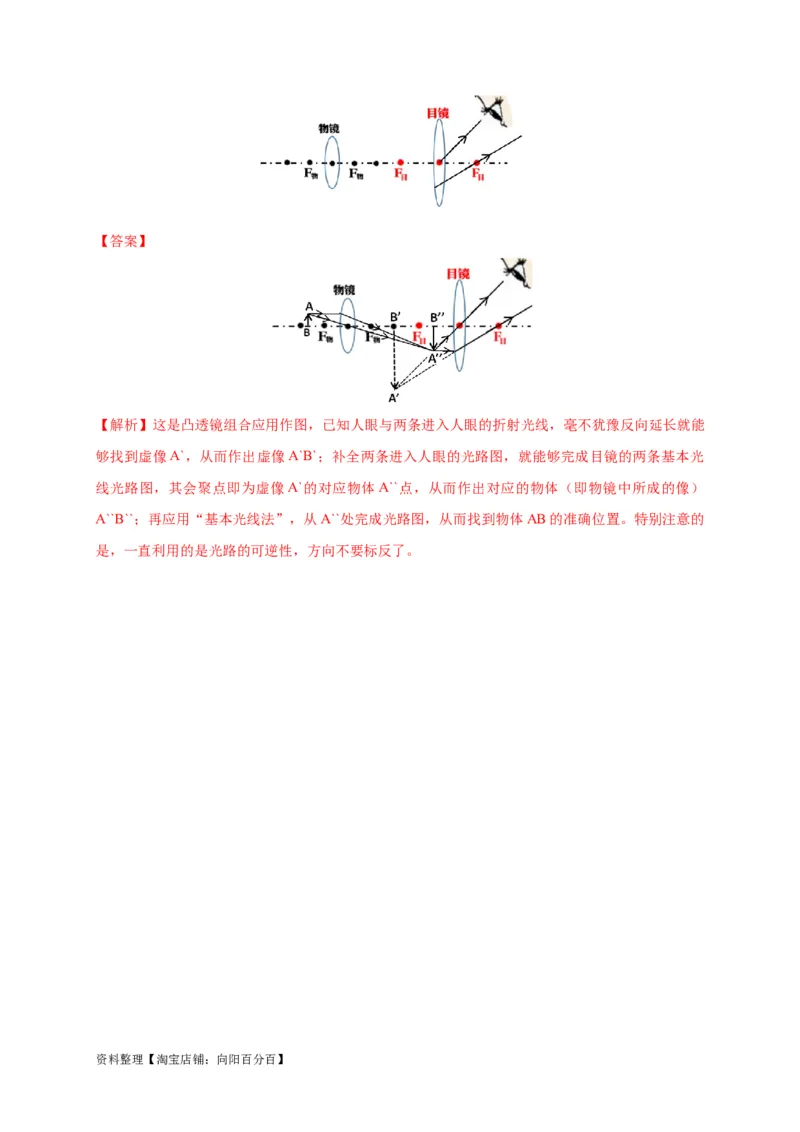

2. (学科网原创预测)小丽自制了显微镜，亲身体会了创造的快乐。然而她想作出显微镜的成像原
理图，下图是她的设计，请你帮她完成：
①找到她眼睛看见的像A’B’；
②找到物体AB；
③完成光路图。
资料整理【淘宝店铺：向阳百分百】【答案】
【解析】这是凸透镜组合应用作图，已知人眼与两条进入人眼的折射光线，毫不犹豫反向延长就能
够找到虚像A`，从而作出虚像A`B`；补全两条进入人眼的光路图，就能够完成目镜的两条基本光
线光路图，其会聚点即为虚像A`的对应物体A``点，从而作出对应的物体（即物镜中所成的像）
A``B``；再应用“基本光线法”，从A``处完成光路图，从而找到物体AB的准确位置。特别注意的
是，一直利用的是光路的可逆性，方向不要标反了。
