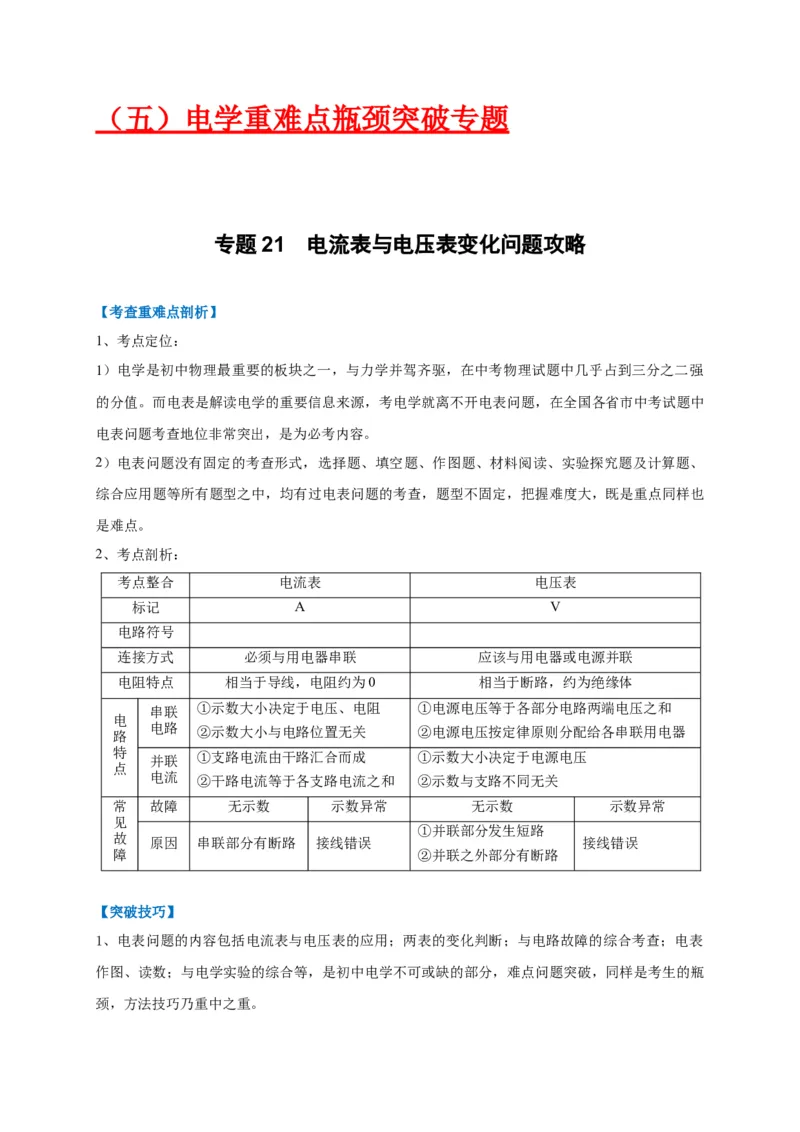

（五）电学重难点瓶颈突破专题
专题 21 电流表与电压表变化问题攻略
【考查重难点剖析】

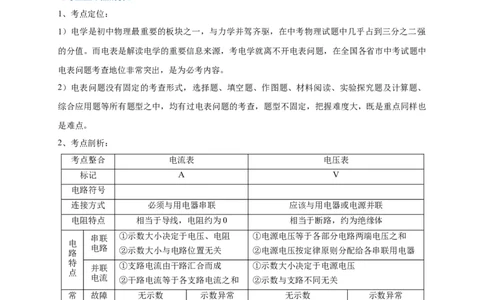

1、考点定位：
1）电学是初中物理最重要的板块之一，与力学并驾齐驱，在中考物理试题中几乎占到三分之二强
的分值。而电表是解读电学的重要信息来源，考电学就离不开电表问题，在全国各省市中考试题中
电表问题考查地位非常突出，是为必考内容。
2）电表问题没有固定的考查形式，选择题、填空题、作图题、材料阅读、实验探究题及计算题、
综合应用题等所有题型之中，均有过电表问题的考查，题型不固定，把握难度大，既是重点同样也
是难点。
2、考点剖析：
考点整合 电流表 电压表
标记 A V
电路符号
连接方式 必须与用电器串联 应该与用电器或电源并联
电阻特点 相当于导线，电阻约为0 相当于断路，约为绝缘体
串联 ①示数大小决定于电压、电阻 ①电源电压等于各部分电路两端电压之和
电
电路 ②示数大小与电路位置无关 ②电源电压按定律原则分配给各串联用电器
路
特
并联 ①支路电流由干路汇合而成 ①示数大小决定于电源电压
点
电流 ②干路电流等于各支路电流之和 ②示数与支路不同无关
常 故障 无示数 示数异常 无示数 示数异常
见
①并联部分发生短路
故
原因 串联部分有断路 接线错误 接线错误
障 ②并联之外部分有断路
【突破技巧】
1、电表问题的内容包括电流表与电压表的应用；两表的变化判断；与电路故障的综合考查；电表
作图、读数；与电学实验的综合等，是初中电学不可或缺的部分，难点问题突破，同样是考生的瓶

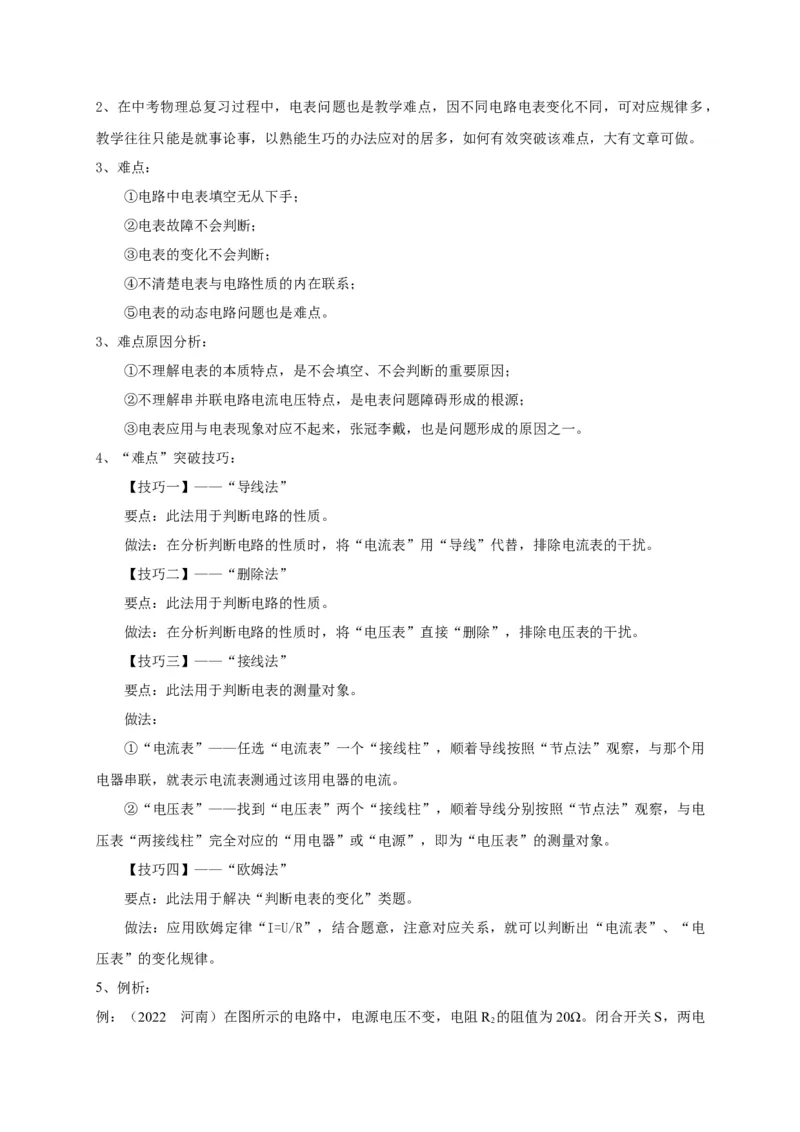

颈，方法技巧乃重中之重。2、在中考物理总复习过程中，电表问题也是教学难点，因不同电路电表变化不同，可对应规律多，
教学往往只能是就事论事，以熟能生巧的办法应对的居多，如何有效突破该难点，大有文章可做。
3、难点：
①电路中电表填空无从下手；
②电表故障不会判断；
③电表的变化不会判断；
④不清楚电表与电路性质的内在联系；
⑤电表的动态电路问题也是难点。

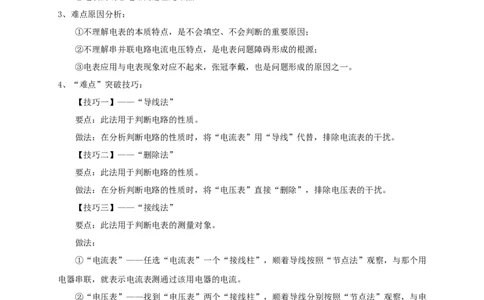

3、难点原因分析：
①不理解电表的本质特点，是不会填空、不会判断的重要原因；
②不理解串并联电路电流电压特点，是电表问题障碍形成的根源；
③电表应用与电表现象对应不起来，张冠李戴，也是问题形成的原因之一。
4、“难点”突破技巧：
【技巧一】——“导线法”
要点：此法用于判断电路的性质。
做法：在分析判断电路的性质时，将“电流表”用“导线”代替，排除电流表的干扰。
【技巧二】——“删除法”
要点：此法用于判断电路的性质。
做法：在分析判断电路的性质时，将“电压表”直接“删除”，排除电压表的干扰。
【技巧三】——“接线法”
要点：此法用于判断电表的测量对象。
做法：
①“电流表”——任选“电流表”一个“接线柱”，顺着导线按照“节点法”观察，与那个用
电器串联，就表示电流表测通过该用电器的电流。
②“电压表”——找到“电压表”两个“接线柱”，顺着导线分别按照“节点法”观察，与电
压表“两接线柱”完全对应的“用电器”或“电源”，即为“电压表”的测量对象。
【技巧四】——“欧姆法”
要点：此法用于解决“判断电表的变化”类题。
做法：应用欧姆定律“I=U/R”，结合题意，注意对应关系，就可以判断出“电流表”、“电
压表”的变化规律。
5、例析：

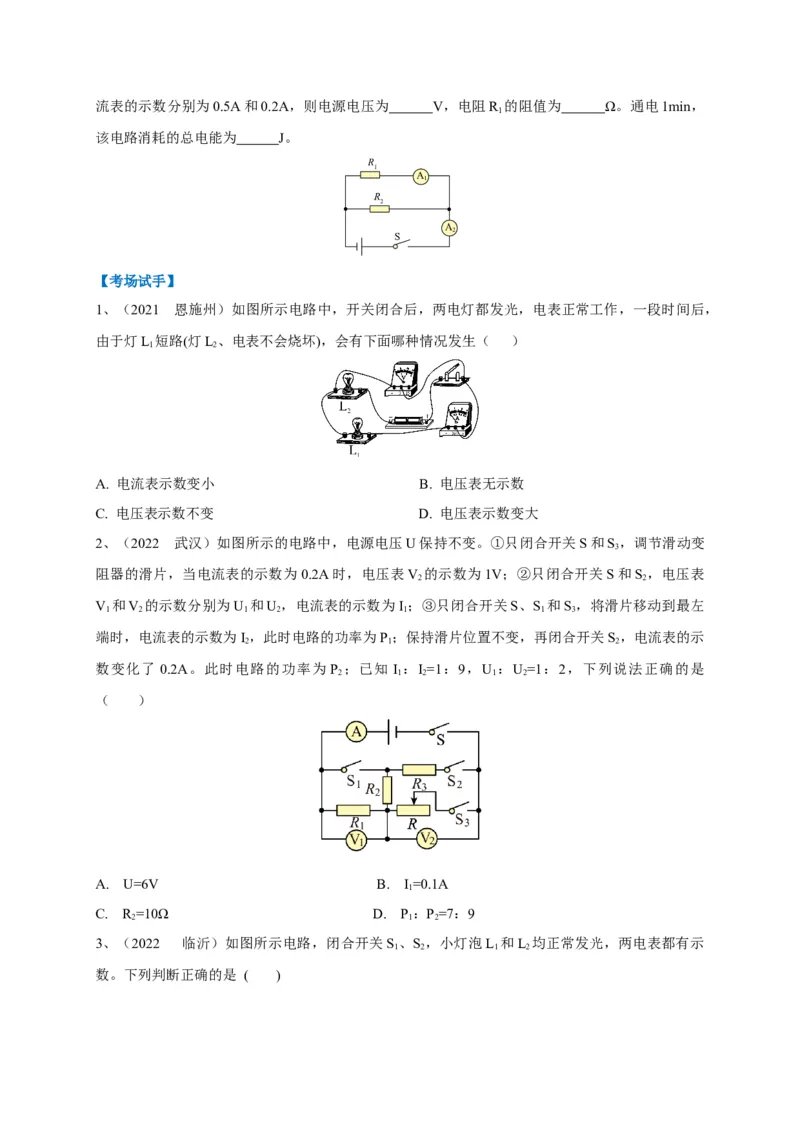

例：（2022 河南）在图所示的电路中，电源电压不变，电阻R 的阻值为20Ω。闭合开关S，两电
2流表的示数分别为0.5A和0.2A，则电源电压为 V，电阻R 的阻值为 Ω。通电1min，
1
该电路消耗的总电能为 J。
【考场试手】

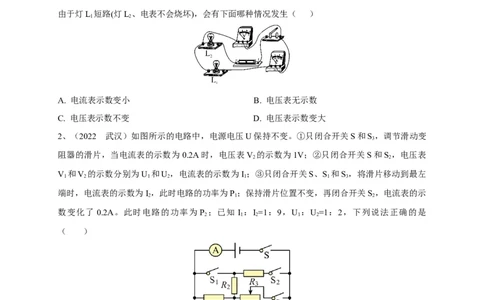

1、（2021 恩施州）如图所示电路中，开关闭合后，两电灯都发光，电表正常工作，一段时间后，
由于灯L 短路(灯L、电表不会烧坏)，会有下面哪种情况发生（ ）
1 2
A. 电流表示数变小 B. 电压表无示数
C. 电压表示数不变 D. 电压表示数变大
2、（2022 武汉）如图所示的电路中，电源电压U保持不变。①只闭合开关S和S ，调节滑动变
3
阻器的滑片，当电流表的示数为 0.2A时，电压表V 的示数为1V；②只闭合开关S和S ，电压表
2 2
V 和V 的示数分别为U 和U ，电流表的示数为I ；③只闭合开关S、S 和S ，将滑片移动到最左
1 2 1 2 1 1 3
端时，电流表的示数为I ，此时电路的功率为P ；保持滑片位置不变，再闭合开关S ，电流表的示
2 1 2
数变化了 0.2A。此时电路的功率为 P ；已知 I ：I=1：9，U ：U=1：2，下列说法正确的是
2 1 2 1 2
（ ）
A. U=6V B. I=0.1A
1
C. R =10Ω D. P：P=7：9
2 1 2

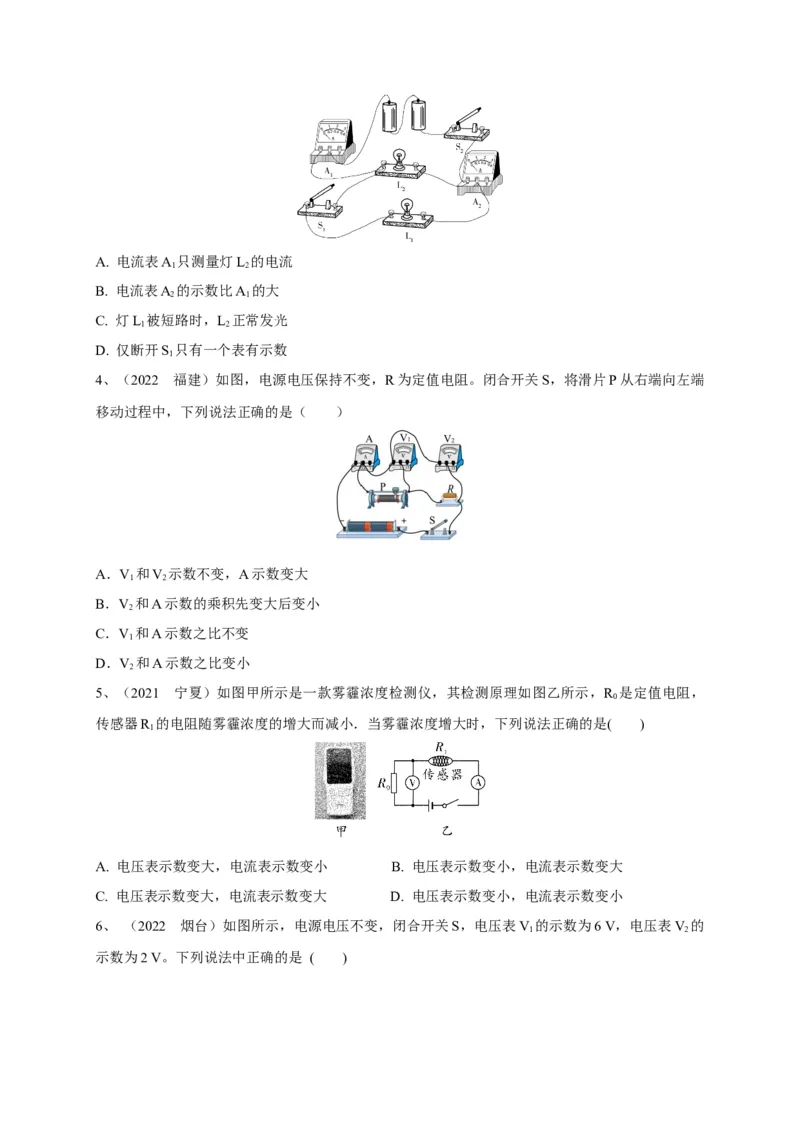

3、（2022 临沂）如图所示电路，闭合开关S 、S ，小灯泡L 和L 均正常发光，两电表都有示
1 2 1 2
数。下列判断正确的是 ( )A. 电流表A 只测量灯L 的电流
1 2
B. 电流表A 的示数比A 的大
2 1
C. 灯L 被短路时，L 正常发光
1 2
D. 仅断开S 只有一个表有示数
1

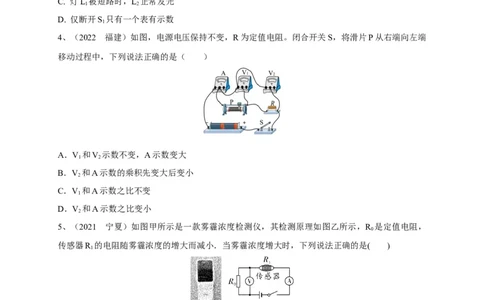

4、（2022 福建）如图，电源电压保持不变，R为定值电阻。闭合开关S，将滑片P从右端向左端
移动过程中，下列说法正确的是（ ）
A．V 和V 示数不变，A示数变大
1 2
B．V 和A示数的乘积先变大后变小
2
C．V 和A示数之比不变
1
D．V 和A示数之比变小
2
5、（2021 宁夏）如图甲所示是一款雾霾浓度检测仪，其检测原理如图乙所示，R 是定值电阻，
0
传感器R 的电阻随雾霾浓度的增大而减小．当雾霾浓度增大时，下列说法正确的是( )
1
A. 电压表示数变大，电流表示数变小 B. 电压表示数变小，电流表示数变大
C. 电压表示数变大，电流表示数变大 D. 电压表示数变小，电流表示数变小

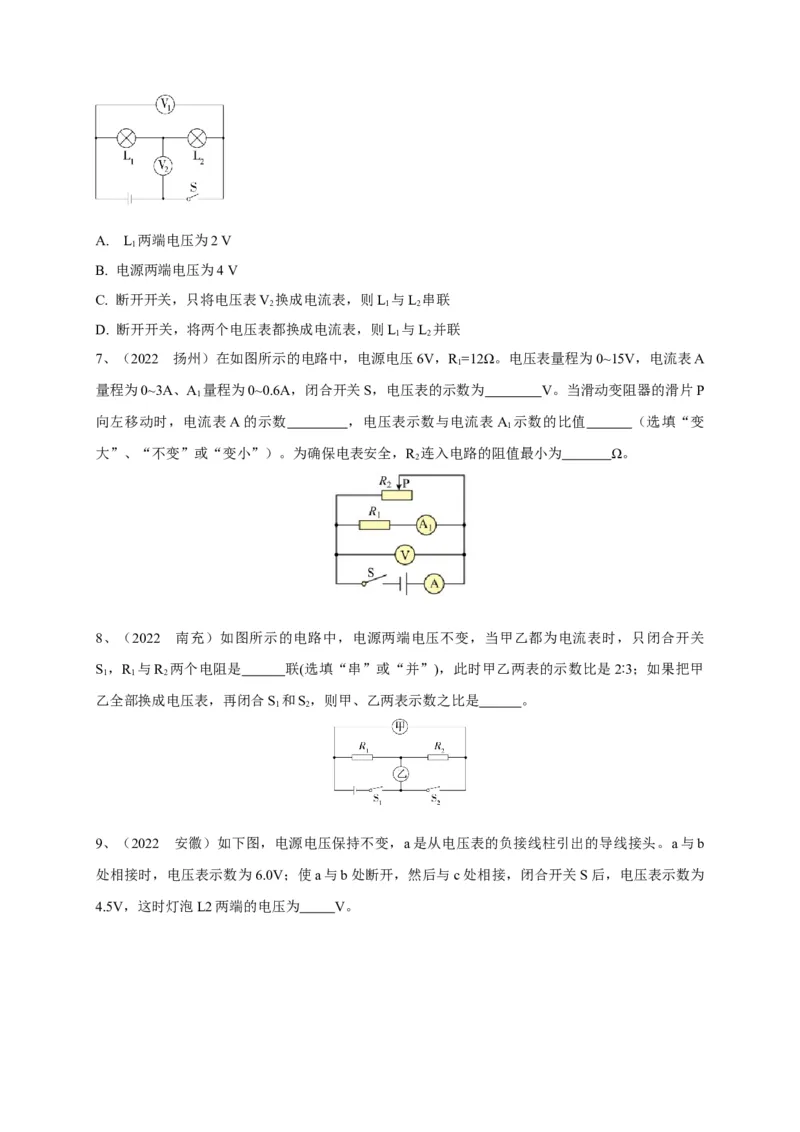

6、 （2022 烟台）如图所示，电源电压不变，闭合开关S，电压表V 的示数为6 V，电压表V 的
1 2
示数为2 V。下列说法中正确的是 ( )A. L 两端电压为2 V
1
B. 电源两端电压为4 V
C. 断开开关，只将电压表V 换成电流表，则L 与L 串联
2 1 2
D. 断开开关，将两个电压表都换成电流表，则L 与L 并联
1 2
7、（2022 扬州）在如图所示的电路中，电源电压6V，R =12Ω。电压表量程为0~15V，电流表A
1
量程为0~3A、A 量程为0~0.6A，闭合开关S，电压表的示数为 V。当滑动变阻器的滑片P
1
向左移动时，电流表A的示数 ，电压表示数与电流表A 示数的比值 （选填“变
1
大”、“不变”或“变小”）。为确保电表安全，R 连入电路的阻值最小为 Ω。
2
8、（2022 南充）如图所示的电路中，电源两端电压不变，当甲乙都为电流表时，只闭合开关
S ，R 与R 两个电阻是 联(选填“串”或“并”)，此时甲乙两表的示数比是2∶3；如果把甲
1 1 2
乙全部换成电压表，再闭合S 和S，则甲、乙两表示数之比是 。
1 2
9、（2022 安徽）如下图，电源电压保持不变，a是从电压表的负接线柱引出的导线接头。a与b
处相接时，电压表示数为6.0V；使a与b处断开，然后与c处相接，闭合开关S后，电压表示数为

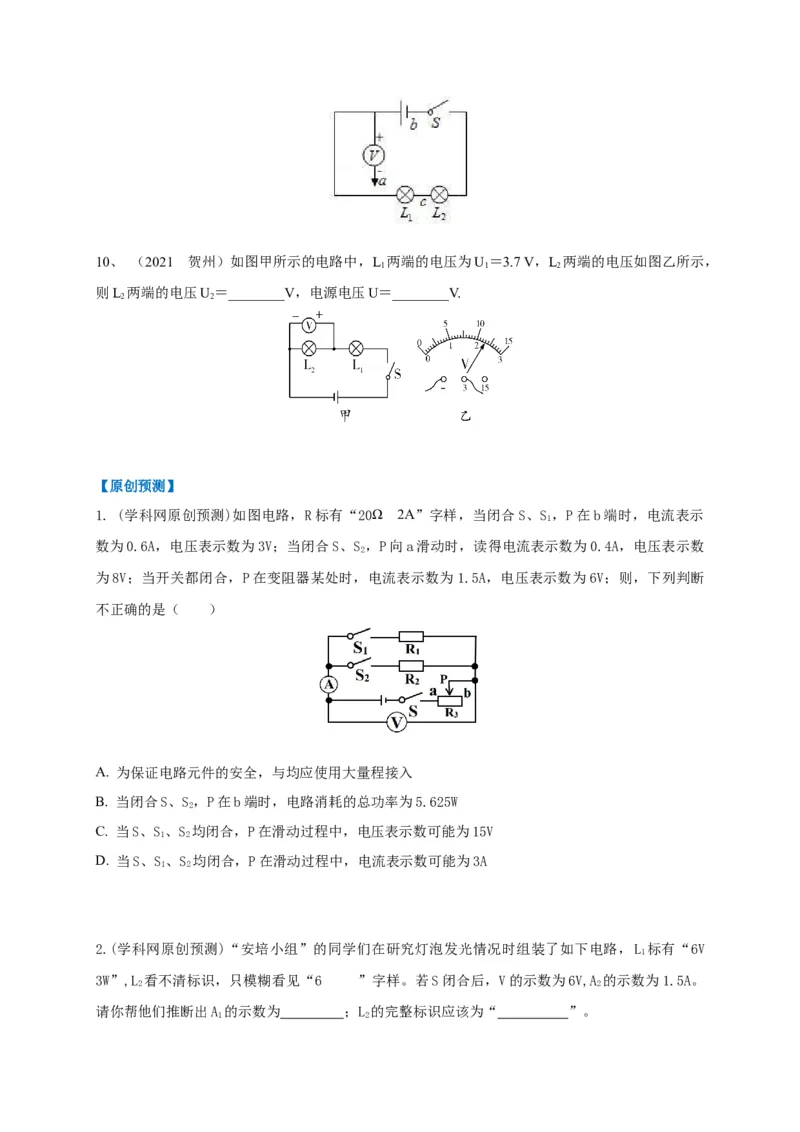

4.5V，这时灯泡L2两端的电压为 V。10、 （2021 贺州）如图甲所示的电路中，L 两端的电压为U ＝3.7 V，L 两端的电压如图乙所示，
1 1 2
则L 两端的电压U＝________V，电源电压U＝________V.
2 2
【原创预测】
1. (学科网原创预测)如图电路，R标有“20Ω 2A”字样，当闭合S、S ，P在b端时，电流表示
1
数为0.6A，电压表示数为3V；当闭合S、S ，P向a滑动时，读得电流表示数为0.4A，电压表示数
2
为8V；当开关都闭合，P在变阻器某处时，电流表示数为1.5A，电压表示数为6V；则，下列判断
不正确的是（ ）
A. 为保证电路元件的安全，与均应使用大量程接入
B. 当闭合S、S，P在b端时，电路消耗的总功率为5.625W
2
C. 当S、S、S 均闭合，P在滑动过程中，电压表示数可能为15V
1 2
D. 当S、S、S 均闭合，P在滑动过程中，电流表示数可能为3A
1 2
2.(学科网原创预测)“安培小组”的同学们在研究灯泡发光情况时组装了如下电路，L 标有“6V
1
3W”,L 看不清标识，只模糊看见“6 ”字样。若S闭合后，V的示数为6V,A 的示数为1.5A。
2 2
请你帮他们推断出A 的示数为 ；L 的完整标识应该为“ ”。
1 2
