第十九单元 欧姆定律应用、动态电路与电阻测量
【真题训练】（原卷版）
一、选择题
1．（2021·辽宁辽宁·中考真题）如图所示电路，开关闭合，向右调节滑动变阻器的滑片。
下列判断正确的是( )。
A．电流表示数变大 B．电路的总功率变大
C．电压表V 与电压表V 示数之差变小 D．电压表V 与电流表A示数之比变小
2 1 1
2．（2021·广西贺州·中考真题）如图所示的电路中，电源电压和 的阻值均保持不变，闭
合开关S后，将滑动变阻器的滑片P从中点向左移动的过程中，下列说法正确的是( )。
A．电流表A 的示数变小，电压表V的示数变小；
1
B．电流表A 的示数不变，电压表V的示数不变；
2
C．电压表V的示数与电流表A 的示数比值不变；
1
D．电路的总功率变大
3．（2021·湖北荆州·中考真题）如图所示的电路中，电源电压不变，闭合开关S，电路正常
工作，当滑片P向右移动的过程中，下列说法正确的是( )。
1
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司A．灯泡L变亮；
B．电压表示数变小；
C．电路的总电阻变小；
D．电压表示数与电流表示数的比值变大
4．（2021·甘肃甘肃·中考真题）如图所示的电路，电源电压恒定不变，闭合开关S后，发
现两只灯泡都不亮，电流表示数为零。小明用一根导线检查电路故障，收集到的数据及相关现象如
下表所示，则关于电路中可能存在的故障，下列说法中正确的是( )。
导线并联位置 a、b b、c c、d a、c b、d
电流表示数/A 0 0 0 0 0
L 发光情况 不亮 不亮 不亮 不亮 亮
1
L 发光情况 不亮 不亮 不亮 不亮 不亮
2
A．灯泡L 和电流表A断路；
1
B．电流表A和灯泡L 断路；
2
C．只有灯泡L 断路；
1
D．只有灯泡L 断路
2
5．（2021·四川内江市·中考真题）在如图所示的电路中，电源的电压恒定，R为定值电阻，
1
滑动变阻器R的最大阻值为8Ω。闭合开关，移动滑片P，当R等于2Ω或8Ω时，R消耗的电功
2 2 2
率均为8W，则下列选项中正确的是( )。
2
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司A．电流表示数最大为6A；
B．电压表示数最大为6V；
C．R的阻值为8Ω；
1
D．R的最大功率为9W
2
6．（2021·四川南充市·中考真题）如图所示，这是一种显示汽车油箱油量的装置图，其中
滑杆P相当于滑动变阻器R的滑片，下列关于该装置的说法错误的是( )。
A．若电流表读数增大，R接入电路的电阻减小；
B．若电流表读数增大，表明油量增多；
C．若电流表读数减小，电阻 的功率减小；
D．若电流表读数减小，滑动变阻器R两端的电压减小
7．（2021·山东泰安市·中考真题）法国科学家阿尔贝·费尔和德国科学家彼得·格林贝格
尔由于发现了巨磁电阻（GMR）效应而荣获2007年度诺贝尔物理学奖。图中GMR代表巨磁电阻，在
磁场中，其阻值随磁场的逐渐变强而减小。闭合开关 、 ，下列说法中（ ）。
3
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司①电磁铁左端为 极
②电磁铁外部的磁感线从左端出发回到右端
③将滑片 向 端滑动，电磁铁磁性变强
④将滑片 向 端滑动，指示灯亮度变强
A．只有①③正确 B．只有①②正确
C．只有②④正确 D．只有②③正确
8．（2021·山东泰安市·中考真题）在如图所示的电路中，电源电压保持不变，闭合开关电
路正常工作，一段时间后，发现电路中有一个电表的示数突然变大，电阻 或 有一处发生故障，
其他元件仍保持完好。下列说法正确的是（ ）。
A．一定是 短路 B．一定是 短路
C．可能是 断路 D．可能是 断路
9．（2021·安徽中考真题）图示电路中，电源电压不变，R为滑动变阻器，L为小灯泡（假设
灯丝电阻不变)。闭合开关S，滑动变阻器的滑片P从b端向a端滑动过程中( )。
A．电流表示数变小，小灯泡变暗；
B．电压表示数变大，小灯泡变亮；
C．电压表示数与电流表示数的比值变小，小灯泡变亮；
D．电压表示数与电流表示数的比值不变，小灯泡变亮
4
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司10．（2021·内蒙古通辽市·中考真题）如图所示电路，闭合开关，灯泡L正常发光，当滑片
P向上移动的过程中，下列说法中正确的是（ ）。
A．灯泡L变亮，电流表A 示数变大；
1
B．电压表示数不变，电流表A 示数变大；
2
C．电流表A 与A 的示数之差变大；
1 2
D．电压表与电流表A 的示数之比变大
2
11．（2021·四川南充市·中考真题）如图所示，电源电压恒为 ，电流表量程为“
”，电压表量程“ ”，滑动变阻器、小灯泡L（灯丝电阻不变）分别标有“
”、“ ”字样。在保证电路安全的情况下，移动滑动变阻器的滑片，下列选
项中正确的是( )。
A．电流表的示数变化范围是 ；
B．电压表的示数变化范围是 ；
C．滑动变阻器连入电路的阻值变化范围是 ；
D．滑动变阻器的最大电功率
12．（2021·山东潍坊市·中考真题）传感器在生产生活中有着广泛的应用，一部普通智能手
5
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司机中就有十几种，传感器能感受声音、图像、压力、磁场等各种信息，压力传感器的核心部件为压
敏电阻。某同学设计的压力传感器如图所示，R为定值电阻，和R为压敏电阻且阻值随压力增大而
0
减小，闭合开关S，下列说法正确的是( )。
A．压力为0时，电压表示数为0；B．压力变大时，电压表示数变大；
C．压力变大时，电压表示数变小；D．压力变大时，电流表示数变小
13．（2021·湖南怀化市·中考真题）在新型冠状病毒疫情防治期间，经常使用图甲所示的非
接触式红外线测温枪。图乙是它的工作原理图， 是定值电阻，R是红外线热敏电阻，其阻值随人
体温度变化的图象如图丙所示。闭合开关S后，对该电路分析正确的是（ ）。
A．体温越高，R的阻值越大 B．体温越高，电压表的示数越大
C．体温越低，R两端的电压越小 D．体温越低，通过 的电流越大
14．（2021·浙江衢州市·中考真题）如图是小科利用实验室常用仪器，设计测量未知电阻R
x
阻值的四种电路，电源电压恒定且未知，R是已知阻值的定值电阻，滑动变阻器R最大阻值未知，
0
实验中只能闭合或断开开关及移动滑动变阻器滑片，其中能够测量出R阻值的电路( )。
x
A．只有① B．只有②
C．只有②③ D．只有②③④
6
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司16．（2021·山西中考真题）空气质量指数是确保实现碧水蓝天的重要指标，下表的空气质量
等级是按照空气质量指数划分的。如图甲是环保项目性学习小组设计的空气质量检测仪的电路原理
图，用电流表显示空气质量指数。电源电压18V保持不变，定值电阻R的阻值为100Ω，气敏电阻
0
R的阻值与空气质量指数K的关系图像如图乙所示。下列说法正确的是( )。
空气质量
0~50 51~100 101~150 151~200 201~300 ＞300
指数K
空气质量
优 良 轻度污染 中度污染 重度污染 严重污染
等级
A．气敏电阻R的阻值随空气质量指数增大而增大；
B．空气污染的程度越小，电路中的电流越大；
C．电路中电流为0.1A时，对应的空气质量等级为良；
D．当空气质量指数为300时，R消耗的电功率为2.7W
0
17．（2021·江苏苏州市·中考真题）某输液警报器能在药液流完时，通过电铃发声报警，该
报警器内部有一可变电阻R，其阻值随管内液体的减少面减小，通过电铃的电流需要达到一定大小
时电铃才能发声，下列几个电路中符合报警要求，且当输液管内液体越少，电表的示数也越小的是
( )。
A． B． C． D．
18．（2021·山东枣庄市·中考真题）如图所示，电源电压恒定不变，闭合开关S，当滑片P
从变阻器的a点向b点移动的过程中，下列关于电流表A和电压表V示数变化的说法正确的是( )。
7
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司A．电流表A示数变小，电压表V示数变大；
B．电流表A示数变小，电压表V示数不变；
C．电流表A示数变大，电压表V示数变小；
D．电流表A示数变大，电压表V示数不变
19．（2021·湖北恩施土家族苗族自治州·中考真题）如图所示的电路中，电源电压保持不变，
R为定值电阻且小于R的最大阻值，闭合开关S后，在滑片从最右端向左移动的过程中，电表均不
1 2
超过量程，下列分析正确的是( )。
A．电流表示数变大，电压表V 示数变大；
2
B．电流表示数变大，电压表V 示数变小；
1
C．电压表V 的示数与电流表示数的乘积先变大后变小；
2
D．电压表V 的示数与电流表示数的乘积保持不变
2
20．（2021·湖北恩施土家族苗族自治州·中考真题）如图所示电路中，开关闭合后，两电灯
都发光，电表正常工作，一段时间后，由于灯L 短路（灯L、电表不会烧坏），会有下面哪种情况
1 2
发生( )。
A．电流表示数变小 B．电压表无示数
8
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司C．电压表示数不变 D．电压表示数变大
21．（2021·江苏中考真题）图甲所示电路中，电源电压不变，R为定值电阻，R为滑动变阻
1 2
器。闭合开关，将R滑片从位置1移到位置2，根据两表示数作出的U-I图像如图乙中AB所示，其
2
中A点的数据与滑片在位置1时对应，下列判断正确的是( )。
A．电源电压为3V；
B．滑片移动过程中，R接入电路阻值变大；
2
C．电阻R的U-I图像一定与线段AB相交；
1
D．滑片移动过程中电路消耗的总功率先变大后变小
22．（2021·湖南岳阳市·中考真题）如图所示是检测河水流速变化的装置原理图，机翼状的
探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P上下移动。电源电压保持4.5V不变，电
流表量程为0~0.6A，电压表量程为0~3V，定值电阻R的阻值为 ，滑动变阻器 的规格为“
1
1A”。闭合开关S，随着水流速度的改变，下列说法正确的是( )。
A．电压表示数变大，表示水流速度增大；
B．电流表示数变小，表示水流速度增大；
C．滑动变阻器允许接入电路的阻值范围为 ；
9
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司D．电路消耗总功率的变化范围为1.35W~2.7W
23．（2021·湖北随州市·中考真题）如图所示，电源电压恒定，R为定值电阻，闭合开关
0
S、S 后，将滑片P逐渐滑动到变阻器中央。电流表A和A 的示数分别用I和I表示，电压表V的
1 2 1 1
示数用U表示，当滑片P向右移动时，下列判断正确的是( )。
A．I的数值变小，U的数值变大 B．I-I的数值不变
1 1
C． 的数值变大 D．UI的数值变大
24．（2021·云南昆明市·中考真题）如图甲所示电路的电源电压为3V恒定不变，小灯泡的
额定电压为2.5V，图乙是小灯泡的I-U图像。闭合开关S后，下列判断正确的是( )。
A．滑动变阻器的滑片P向左移动，灯泡变暗；
B．小灯泡的电阻不随温度的改变而改变；
C．滑动变阻器的滑片P向右移动，电压表的示数变小；
D．小灯泡正常发光时，滑动变阻器的功率是0.1W
25．（2021·湖南长沙市·中考真题）抗疫胜利后，重新开放的湖南省博物馆需要限制每天入
馆的人数。甲图是小伟帮博物馆设计的一个检测入馆人数的电路，电源电压不变，力敏电阻的阻值
随压力大小的变化情况如乙图所示，当电压表的示数变小时，计数器自动计数一次。闭合开关，当
力敏电阻上的压力变大时，下列说法正确的是( )。
10
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司A．力敏电阻的阻值变小；
B．电路中的电流变小；
C．电压表的示数变小；
D．电路中的总功率变小，计数器自动计数一次
26．（2021·山东潍坊市·中考真题）某电热水器的工作原理如图甲所示，用电磁继电器控制
加热和保温状态的转换。 为电热丝，且 ， 为滑动变阻器， 为热敏电阻（置于
电热水器内）， 阻值随温度的变化规律如图乙所示。电源E的电压为6V，当 中的电流
时，衔铁被吸下，继电器线圈电阻不计，下列说法正确的是( )。
A．热水器的加热功率是保温功率的4倍；
B．S 闭合，当衔铁吸下后，热水器处于加热状态；
1
C．当热水温度设置为55℃时，R连入电路的阻值为250Ω；
3
D．若提高热水设置温度，应向左移动R滑片
3
27．（2021·湖南衡阳市·中考真题）如图甲所示的电路中，闭合开关后，当滑动变阻器的滑
片P从 端移动到 端的过程中，电流表示数 与电压表示数 的变化关系如图乙所示，则下列判
断正确的是( )。
11
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司A．电源的电压为 ；
B．定值电阻 的阻值为 ；
C． 的最大功率为 ；
D．当滑片在 端时，电路的总功率为
二、填空题
28．（2021·云南中考真题）如图所示，灯泡 标有“6V 3W”， 标有“6V 2W”字样，
电源电压6V恒定不变。闭合开关S，忽略温度对灯丝电阻的影响，则甲、乙两电路中流过 的电
流 __________， 消耗的实际功率 __________ （选填“>”、“=”或“<”）。
29．（2021·四川泸州市·中考真题）王力同学在学校看到电工师傅们正在更换安全出口指示
灯，他发现这些指示灯都是LED灯（发光二极管，电路元件符号为 ）在实验室他找来了一只标
有“5V”字样的LED灯，电压为9V的电源，并设计了如图甲所示的电路。
12
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司（1）如图甲所示，闭合开关S前，要将滑动变阻器的滑片置于______（选填“a”或“b”）
端，闭合开关S后移动滑片P，LED灯发光，测得4组数据并在坐标纸上描点如图乙所示。当该LED
灯正常工作时，LED灯的额定功率为______W，此时变阻器R接入电路的阻值是______ 。再调节
p
滑动变阻器，当LED灯两满电压达到6V时，该LED灯井未烧毁，则LED灯在6V电压下工作10s消
耗的电能为______J；
（2）在图甲中断开S，只改变电源的正负极后再闭合S，LED灯不发光、电流表示数几乎为零，
但电压表有示数，此时LED灯所在的电路相当于______（选填“通路”“开路”或“短路”）。王
力同学又把该LED灯接入某低压电路中，该灯出现持续频闪现象，说明这个电路中的电流是______
（选填“交流电”或“直流电”）。
30．（2021·湖南长沙市·中考真题）小伟在乘飞机时了解到，经济舱乘客的免费托运行李限
重20kg，而商务舱的乘客允许携带更重的免费托运行李。如图是小伟设计的模拟飞机行李超重的报
警装置，杠杆OP始终处于水平位置，电源电压恒为15V，R是阻值为6Ω的定值电阻，R是力敏电
0 x
阻，它的阻值随压力变化的关系如下表；当电压表的示数U大于或等于3V时，电路外的检测装置
0
会自动报警。（取g =10N/kg）
（1）经济舱的乘客可以携带免费托运行李的最大重力为______N；
（2）小伟把检测装置恰好报警时的电学物理量标在下图中，请帮他计算此时R的电阻为
x
_______Ω；
（3）如图杠杆上有两个行李托盘，A、B是杠杆上的两个承重点，已知AP=0.3m，OB=0.6m。小
伟闭合开关，将20kg的模拟行李放在某一个托盘上时，检测装置恰好报警，当他将模拟商务舱乘
客的行李放在另一个托盘上时，检测装置也恰好报警。模拟商务舱乘客的行李限重为_______kg。
（杠杆、支架及托盘的重力均忽略不计）
13
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司压力F/N 50 100 150 200 250 300
阻值Rx/Ω 50 30 24 20 17 16
三、综合计算题
31．（2021·贵州贵州·中考真题）在下图所示电路中，电源电压为18V，电阻R的阻值为
1
10Ω，滑动变阻器标有“50Ω 2A”字样，电压表的量程为“0-15V”闭合开关后，电路正常工作。
求:
（1）当电压表的示数为14V时，电阻R的电功率；
1
（2）在滑片由B端移到A端的过程中，电路中电流的变化范围；
（3）若在电路中再串联一个量程为“0-0.6A”的电流表，要使电路中的电流变化量最大，求
滑动变阻器连入电路中的阻值范围。
32．（2021·江苏江苏·中考真题）如图所示电路，开关S断开时，电阻R两端的电压为2V，
2
功率为1W；开关S闭合时，电阻R的功率为4.5W。求：
1
（1）开关S断开时，通过R的电流；
2
（2）R的阻值。
1
14
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司33．（2021·贵州贵州·中考真题）某同学利用恒压电源、定值电阻R和滑动变阻器R，先后
1 2
连接了如图甲、乙所示电路。在图甲电路中，该同学将滑片P置于最右端后闭合开关，此时电流表、
电压表的示数分别为0.30A，15.0V；再将滑片P移至某一位置时，电流表，电压表的示数分别为
0.50A、9.0V。在图乙电路中，该同学接入两只电流表（图中未画出），在保证电路安全的前提下，
将滑片P从某位置开始逐次向左移动改变相同的阻值，测得两电流表的示数并记录在下表中。
滑片P移动的次序 1 2 3 4 5
电流表A 的示数/A 0.80 0.80 0.80 0.80 0.80
1
电流表A 的示数/A 1.30 1.40 1.55 1.80 2.30
2
（1）求R的最大阻值
2
（2）求R的阻值和电源电压：
1
（3）请分析图乙电路中电流表A、A 的接入位置并计算R每次改变的阻值。
1 2 2
34．（2021·四川成都市·中考真题）如图所示电路，电源电压 ，定值电阻R=10 。
1
（1）当开关 闭合、 断开，滑动变阻器R的滑片位于a端时，电流表的示数为0.2A。求此
2
时定值电阻R的电功率。
3
（2）当开关 、 都闭合，滑动变阻器R的滑片位于中点时，电流表的示数为0.3A。求滑
2
动变阻器R的滑片从a端移至b端的过程中，电压表示数的变化范围。
2
15
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司35．（2021·江苏扬州市·中考真题）如图所示为模拟调光灯电路，电源电压恒为6V，灯泡标
有“2.5V0.5A”字样（灯阻值不变），滑动变阻器标有“20Ω1A”字样，
（1）求灯泡正常发光时的电功率；
（2）求灯泡正常发光时滑动变阻器接入电路的阻值；
（3）该电路设计是否有缺陷?如有，请给出解决办法。
36．（2021·山东泰安市·中考真题）物理兴趣小组设计了一个便携式水深测量仪，如图甲所
示，它主要是由探头A和控制盒B构成，A、B之间用有绝缘皮的细导线相连。探头A是一个装配有
压敏电阻R的圆柱体，压敏电阻R所受压力等于圆柱体底部所受压力。圆柱体底面积为 、
X X
高 、重 ，工作时底部始终与水平面相平。A、B之间的电路连接如图乙所示，电源电压恒
为 ，当压敏电阻R受到的压力达到最大值 时，电路中的电流为 ，报警器（电阻不
X
计）开始报警。正常工作时，压敏电阻R阻值随压力 的变化规律如图丙所示。（不考虑大气压
X
强的影响，细导线重力与体积均不计湖水的密度为 ，g取 ）。
（1）探头A的密度是多少？
（2）为保证压敏电阻R受到的压力达到最大值时报警器能正常报警，接入电路的定值电阻
X
阻值为多大？
（3）小组同学将该装置带到湖面进行测量，当探头A在细导线的牵引下，下沉到湖中某深度
处时，电压表示数是 ，求此处的深度和此时细导线对探头A的拉力。
16
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司38．（2021·云南中考真题）交通安全要求广大司机“开车不喝酒，喝酒不开车”，酒后驾驶
存在许多安全隐患。某科技兴趣小组设计了一种简易的酒精检测仪，其电路原理如图甲所示。电源
电压为12V， 是气敏电阻，其阻值随呼气酒精浓度K的变化关系如图乙所示， 为滑动变阻器。
检测前对检测仪进行“调零”，即调节滑动变阻器使电流表的示数为0.1A，调零后变阻器滑片位置
保持不变。查阅到相关资料如下：
（1）求“调零”后变阻器 接入电路的阻值；
（2）检测前 工作10s消耗的电能；
（3）对某司机进行检测时，电流表示数为0.16A，依据信息窗资料，通过计算判断该司机属于
非酒驾、酒驾还是醉驾。
39．（2021·浙江温州市·中考真题）常用的密度计使用时需要较多待测液体（如图甲）。小
17
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司明设计了一台只需少量待测液体就能直接测量其密度大小的简易密度仪（如图乙）。其工作原理为:
桶中无液体时，滑片P指向A处；测量时，将待测液体加满小桶，装有滑轮和滑片P的滑块向下移
动x，弹簧弹力增加F，待滑块稳定后闭合开关S，就能从已标注相应密度值的电流表刻度盘上读出
待测液体密度。电源电压U恒为6伏，定值电阻R的阻值为12欧，电流表量程为0～0.6安，小桶
0 0
的容积为10厘米3，粗细均匀的电阻丝AB总长为20厘米，其阻值随长度变化如表。F与x的关系
如图丙所示。（不计摩擦，桶距底座高度足够）。
电阻丝的长度（厘
0 5 10 15 20
米）
电阻丝的阻值（欧
0 10 20 30 40
姆）
（1）闭合开关S，滑片P在A点和B点时，电流表示数分别为I、I，则I、I的大小关系是
a b a b
______。
（2）某次测量时，电流表示数为0.2安，则所测液体密度为多少克/厘米3______?
（3）为了方便在电流表的表盘上标注对应的密度值，根据上述信息，分析密度与电流的关系
并确定量程。
①写出密度ρ与电流I的关系式ρ=______。
②该密度仪能测量的最大密度为______克/厘米3。
40．（2021·重庆中考真题）如图甲所示，小勇同学设计了一个汽车落水安全装置并进行了试
验，在汽车的四个门板外侧分别安装一个气囊，气囊的触发由图乙所示电路中a、b间的电压来控
制，压敏电阻R水平安装在汽车底部A处，R的阻值随其表面水的压力的变化如图丙所示。某次试
1 1
验时：汽车入水前把R的滑片调到合适位置不动，闭合开关S，电压表的示数为3V，再把汽车吊入
2
足够高的长方体水池中缓慢下沉，直到a、b间的电压等于或大于3V时，气囊就充气打开，使汽车
漂浮在水中，试验装置相关参数如表二所示。
表二：试验装置参数
18
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司电源电压 4.5V
R接触水的面积 15cm2
长方体水池底面积 20m2
（1）求汽车入水前电路中的电流；
（2）当汽车漂浮时，测得水池的水位比汽车入水前上升了8cm（水未进入车内），求汽车受到
的重力；
（3）求气囊充气打开时汽车A处浸入水中的深度。
41．（2021·湖北宜昌市·中考真题）如图甲是某品牌智能体重秤，图乙是它的电路结构图，
R为定值电阻，秤盘下方的电阻R为压敏电阻，其阻值随所受压力大小的变化关系图像如图丙所示。
0
已知电源电压为6V保持不变。
（1）当秤盘为空时，R的阻值为______；
（2）体重为600N的小勇站在体重秤上时，电压表示数为2.4V，则R的阻值是多少?（____）
0
（3）若小华站在体重秤上，5s内完成了称量体重的过程，这段时间内体重秤消耗的电能是
0.45J，则小华的体重为多少牛? （____）
四、实验题
41．（2021·贵州贵州·中考真题）如图甲为某同学做“伏安法测电阻”的实验电路：
19
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司（1）请根据图甲的电路连接情况，在图乙虚线框内画出对应的电路图；___________
（2）闭合开关，电压表示数接近电源电压，电流表示数接近于零，无论怎样调节滑动变阻器
滑片，两表示数几乎不变，则故障可能是___________；
（3）某次测量时，电压表示数为2.40V，电流表的示数如图丙所示，所测电阻
R=___________Ω。
x
42．（2021·内蒙古通辽·中考真题）在“测量小灯泡正常发光时的电阻”实验中小亮已连接
的部分电路如图甲所示，小灯泡的额定电压 。
（1）请你用笔画线代替导线，将图甲中电路连接完整_______（要求：滑动变阻器滑片P向右
移动时电阻变大）。
（2）实验中除保护电路外滑动变阻器另一个作用是_______。闭合开关，小灯泡不亮，电流表
无示数，电压表示数接近电源电压，造成电路故障的原因是__________。
（3）排除故障后，当实验中小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡正常发
光时的电阻为______ （结果保留一位小数）。
（4）另一组的同学设计了图丙所示的实验电路，测出了小灯泡的额定功率，电源电压未知但
恒定不变， 和 为滑动变阻器， 的最大阻值为 ，请你将实验步骤补充完整。
20
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司①只闭合开关S、 调节 ，使电压表的示数为 ；
②只闭合开关S、 ，________，使电压表示数仍为 ；
③接着将 的滑片P调至最左端，记下电压表的示数 ，再将 的滑片P调至最右端，记下
电压表的示数 ，则小灯泡额定功率表达式 ______（用 、 、 、 表示）。

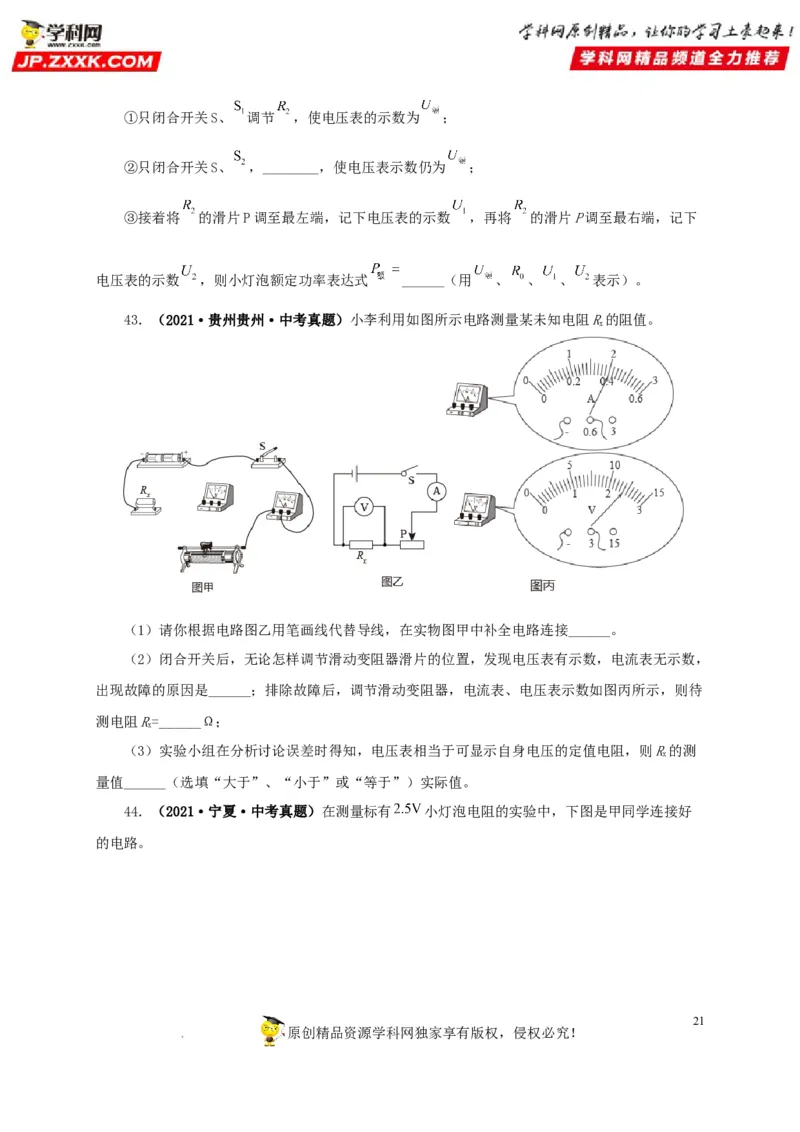

43．（2021·贵州贵州·中考真题）小李利用如图所示电路测量某未知电阻R的阻值。
x
（1）请你根据电路图乙用笔画线代替导线，在实物图甲中补全电路连接______。
（2）闭合开关后，无论怎样调节滑动变阻器滑片的位置，发现电压表有示数，电流表无示数，
出现故障的原因是______；排除故障后，调节滑动变阻器，电流表、电压表示数如图丙所示，则待
测电阻R=______Ω；
x
（3）实验小组在分析讨论误差时得知，电压表相当于可显示自身电压的定值电阻，则R的测
x
量值______（选填“大于”、“小于”或“等于”）实际值。
44．（2021·宁夏·中考真题）在测量标有 小灯泡电阻的实验中，下图是甲同学连接好
的电路。
21
原创精品资源学科网独家享有版权，侵权必究！

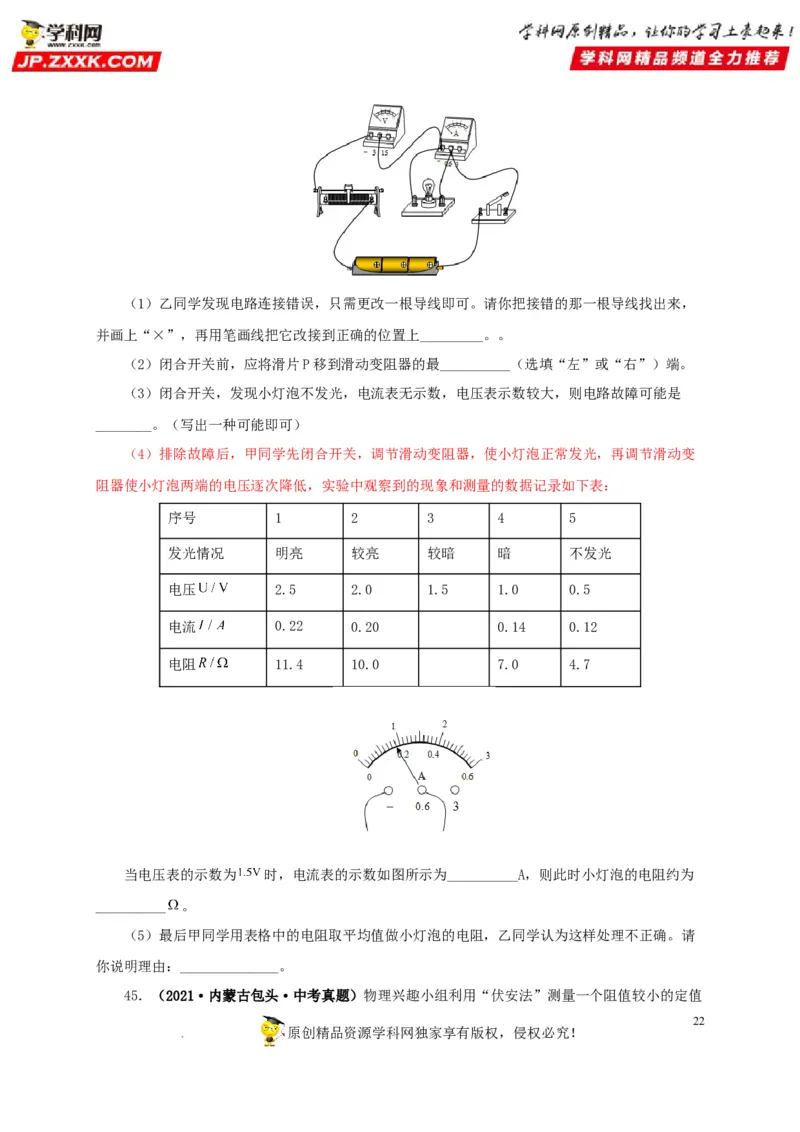

学科网（北京）股份有限公司（1）乙同学发现电路连接错误，只需更改一根导线即可。请你把接错的那一根导线找出来，
并画上“×”，再用笔画线把它改接到正确的位置上_________。。
（2）闭合开关前，应将滑片P移到滑动变阻器的最__________（选填“左”或“右”）端。
（3）闭合开关，发现小灯泡不发光，电流表无示数，电压表示数较大，则电路故障可能是
________。（写出一种可能即可）
（4）排除故障后，甲同学先闭合开关，调节滑动变阻器，使小灯泡正常发光，再调节滑动变
阻器使小灯泡两端的电压逐次降低，实验中观察到的现象和测量的数据记录如下表：
序号 1 2 3 4 5
发光情况 明亮 较亮 较暗 暗 不发光
电压 2.5 2.0 1.5 1.0 0.5
电流 0.22 0.20 0.14 0.12
电阻 11.4 10.0 7.0 4.7
当电压表的示数为 时，电流表的示数如图所示为__________A，则此时小灯泡的电阻约为
__________ 。
（5）最后甲同学用表格中的电阻取平均值做小灯泡的电阻，乙同学认为这样处理不正确。请
你说明理由：______________。
45．（2021·内蒙古包头·中考真题）物理兴趣小组利用“伏安法”测量一个阻值较小的定值
22
原创精品资源学科网独家享有版权，侵权必究！

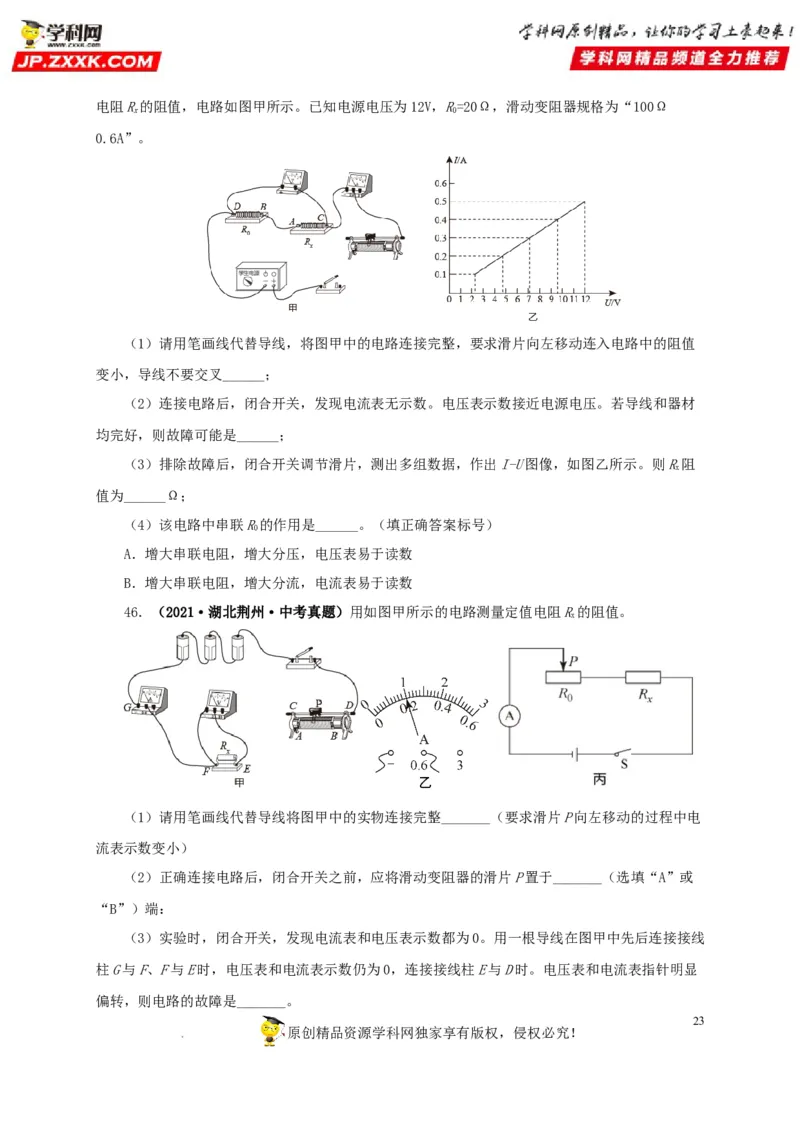

学科网（北京）股份有限公司电阻R的阻值，电路如图甲所示。已知电源电压为12V，R=20Ω，滑动变阻器规格为“100Ω
x 0
0.6A”。
（1）请用笔画线代替导线，将图甲中的电路连接完整，要求滑片向左移动连入电路中的阻值
变小，导线不要交叉______；
（2）连接电路后，闭合开关，发现电流表无示数。电压表示数接近电源电压。若导线和器材
均完好，则故障可能是______；
（3）排除故障后，闭合开关调节滑片，测出多组数据，作出I-U图像，如图乙所示。则R阻
x
值为______Ω；
（4）该电路中串联R的作用是______。（填正确答案标号）
0
A．增大串联电阻，增大分压，电压表易于读数
B．增大串联电阻，增大分流，电流表易于读数
46．（2021·湖北荆州·中考真题）用如图甲所示的电路测量定值电阻R的阻值。
x
（1）请用笔画线代替导线将图甲中的实物连接完整_______（要求滑片P向左移动的过程中电
流表示数变小）
（2）正确连接电路后，闭合开关之前，应将滑动变阻器的滑片P置于_______（选填“A”或
“B”）端：
（3）实验时，闭合开关，发现电流表和电压表示数都为0。用一根导线在图甲中先后连接接线
柱G与F、F与E时，电压表和电流表示数仍为0，连接接线柱E与D时。电压表和电流表指针明显
偏转，则电路的故障是_______。
23
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司（4）排除故障后继续实验，当电压表示数为2V时，电流表示数如图乙所示，则定值电阻
R=_______ 。
x
（5）如果没有电压表，电源电压未知，可以用最大阻值为R的滑动变阻器，和如图丙所示电
路，来测量电阻R的阻值。闭合开关后，滑动变阻器滑片在最左端时。电流表示数为I：滑动变阻
x 1
器滑片在最右端时，电流表示数为I，则电阻R=_______。（用题中所给物理量的符号表示）
2 x

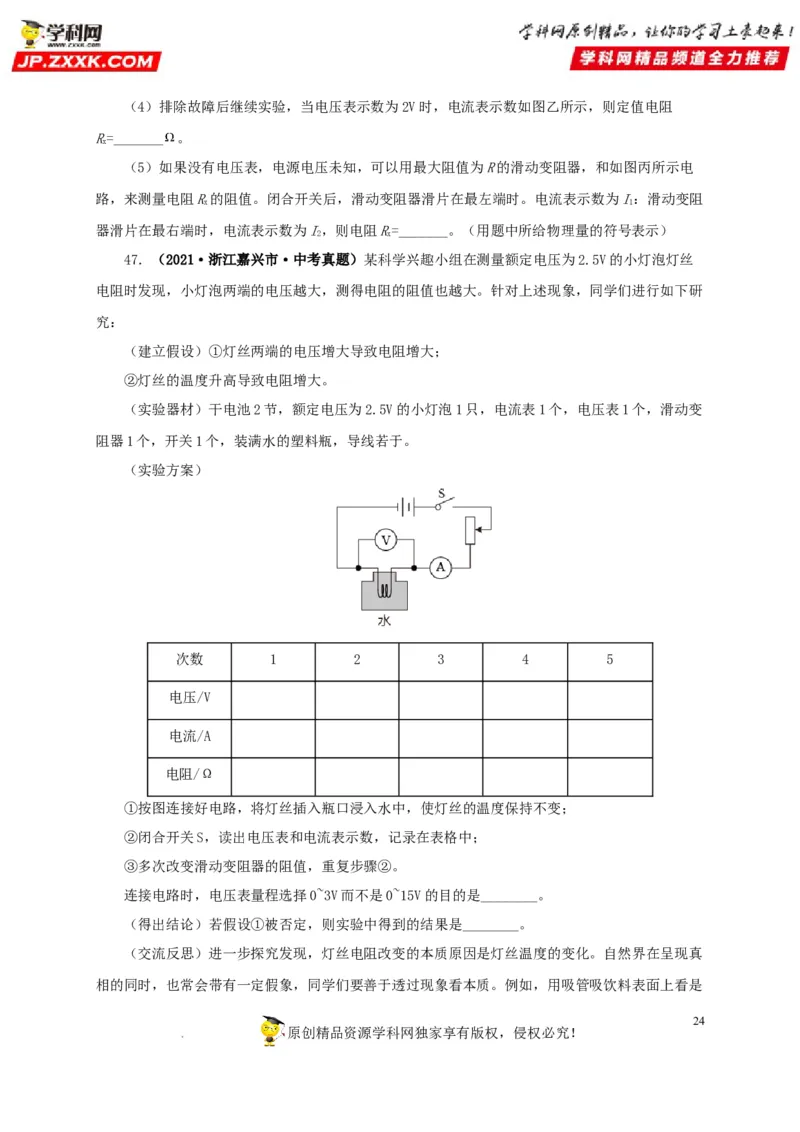

47．（2021·浙江嘉兴市·中考真题）某科学兴趣小组在测量额定电压为2.5V的小灯泡灯丝
电阻时发现，小灯泡两端的电压越大，测得电阻的阻值也越大。针对上述现象，同学们进行如下研
究：
（建立假设）①灯丝两端的电压增大导致电阻增大；
②灯丝的温度升高导致电阻增大。
（实验器材）干电池2节，额定电压为2.5V的小灯泡1只，电流表1个，电压表1个，滑动变
阻器1个，开关1个，装满水的塑料瓶，导线若于。
（实验方案）
次数 1 2 3 4 5
电压/V
电流/A
电阻/Ω
①按图连接好电路，将灯丝插入瓶口浸入水中，使灯丝的温度保持不变；
②闭合开关S，读出电压表和电流表示数，记录在表格中；
③多次改变滑动变阻器的阻值，重复步骤②。
连接电路时，电压表量程选择0~3V而不是0~15V的目的是________。
（得出结论）若假设①被否定，则实验中得到的结果是________。
（交流反思）进一步探究发现，灯丝电阻改变的本质原因是灯丝温度的变化。自然界在呈现真
相的同时，也常会带有一定假象，同学们要善于透过现象看本质。例如，用吸管吸饮料表面上看是
24
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司依靠嘴的吸力，而本质是依靠_________。

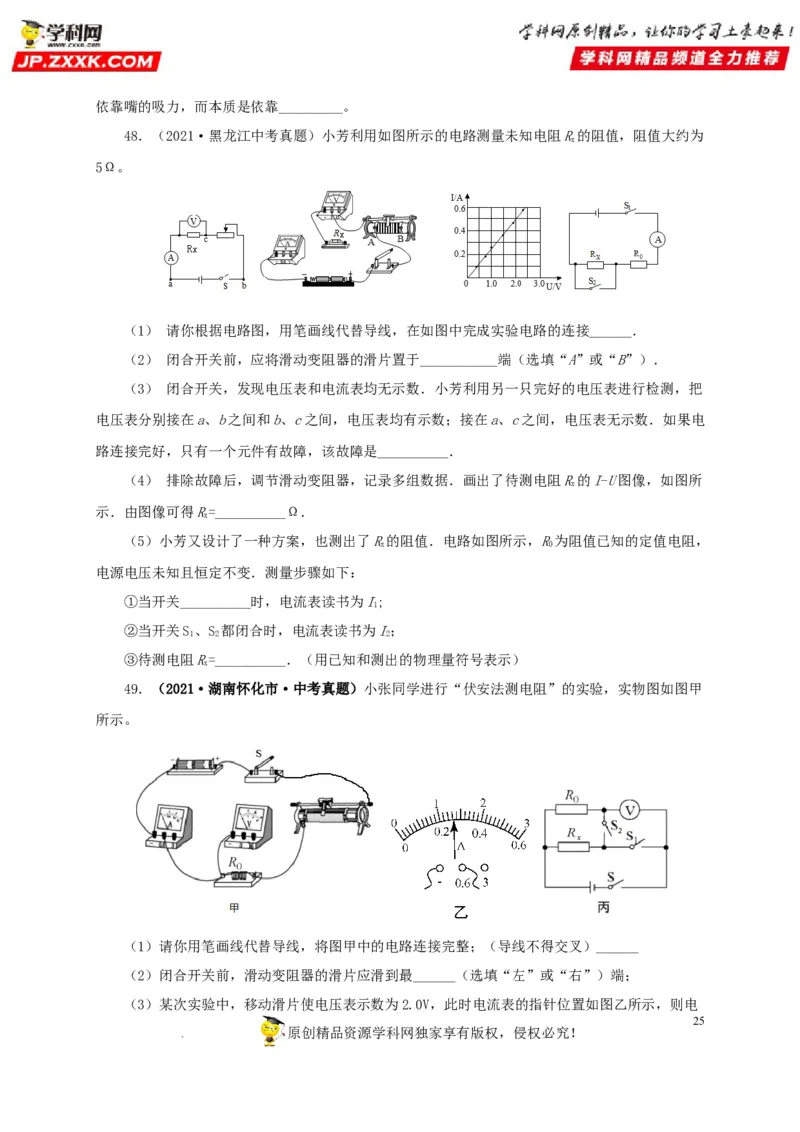

48．（2021·黑龙江中考真题）小芳利用如图所示的电路测量未知电阻R的阻值，阻值大约为
x
5Ω。
（1） 请你根据电路图，用笔画线代替导线，在如图中完成实验电路的连接______．
（2） 闭合开关前，应将滑动变阻器的滑片置于___________端（选填“A”或“B”）．
（3） 闭合开关，发现电压表和电流表均无示数．小芳利用另一只完好的电压表进行检测，把
电压表分别接在a、b之间和b、c之间，电压表均有示数；接在a、c之间，电压表无示数．如果电
路连接完好，只有一个元件有故障，该故障是__________．
（4） 排除故障后，调节滑动变阻器，记录多组数据．画出了待测电阻R的I-U图像，如图所
x
示．由图像可得R=__________Ω．
x
（5）小芳又设计了一种方案，也测出了R的阻值．电路如图所示，R为阻值已知的定值电阻，
x 0
电源电压未知且恒定不变．测量步骤如下：
①当开关__________时，电流表读书为I;
1
②当开关S、S 都闭合时，电流表读书为I；
1 2 2
③待测电阻R=__________．（用已知和测出的物理量符号表示）
x
49．（2021·湖南怀化市·中考真题）小张同学进行“伏安法测电阻”的实验，实物图如图甲
所示。
（1）请你用笔画线代替导线，将图甲中的电路连接完整；（导线不得交叉）______
（2）闭合开关前，滑动变阻器的滑片应滑到最______（选填“左”或“右”）端；
（3）某次实验中，移动滑片使电压表示数为2.0V，此时电流表的指针位置如图乙所示，则电
25
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司流表的示数为______A，本次测得 的阻值为______Ω；
（4）实验后，小张同学设计了另外一种测电阻的方法，电路图如图丙所示。 为待测电阻，
电源电压恒定，定值电阻 。实验步骤如下：
①保持开关 断开，闭合开关S、 ，读出并记录电流表示数 ；
②断开开关 ，闭合开关S、 ，读出并记录电流表示数 。
处理实验数据，可求得 ______Ω。
50．（2021·湖南邵阳市·中考真题）小红同学在某次物理实验考查中抽到考题《用伏安法测
量某未知电阻的阻值》的实验，实验电路图如图甲所示，请你帮他完成下列问题：
（1）根据电路图，把图乙中所缺失的导线连接起来；（____）
（2）开关闭合前，滑动变阻器的滑片应滑到最______（选填“左”或“右”）端；
（3）粗略检查后闭合开关，发现电压表的指针出现反偏现象，可能出现这种情况的原因是
______（选填“A”或“B”）。
A．电压表量程选小了 B．电压表的正负接线柱接反了
（4）通过三次实验得出的实验数据如下表所示：
实验次数 1 2 3
电压U/V 1.2 1.8 24
电流I/A 0.2 0.3
第三次得出的电流如图丙所示，请你根据所提供信息求出所测未知电阻的阻值为______ 。
26
原创精品资源学科网独家享有版权，侵权必究！

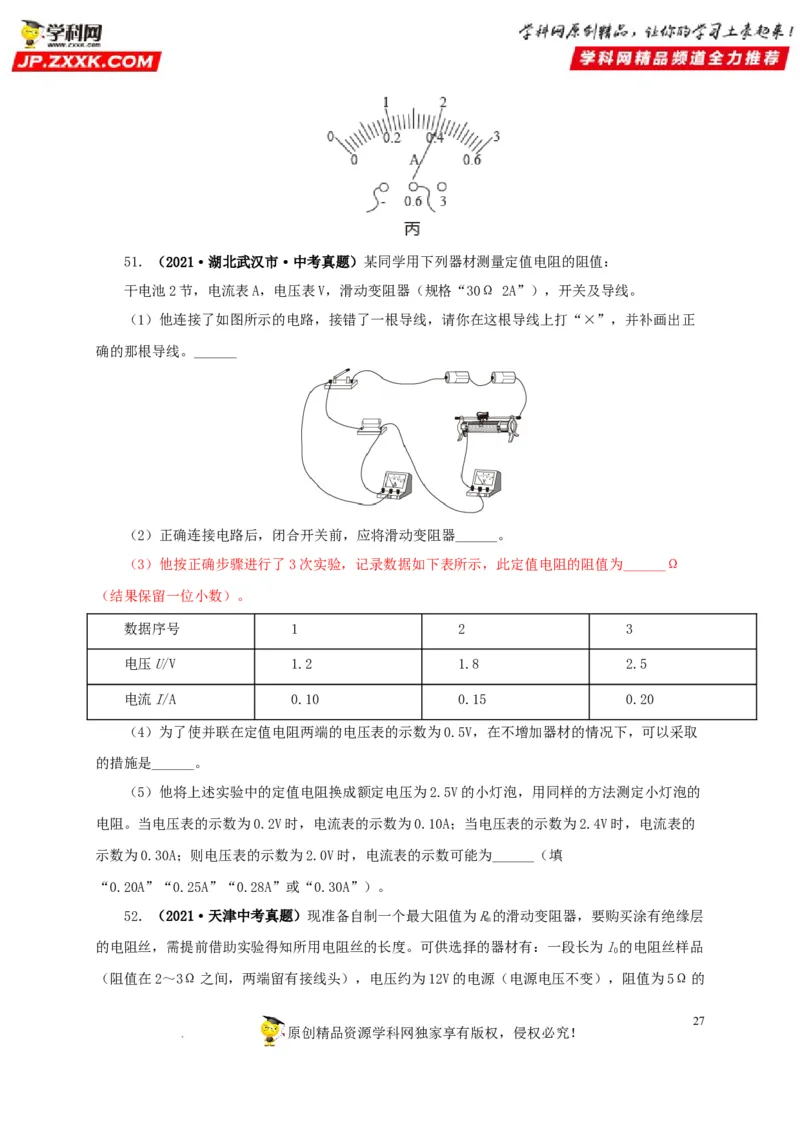

学科网（北京）股份有限公司51．（2021·湖北武汉市·中考真题）某同学用下列器材测量定值电阻的阻值：
干电池2节，电流表A，电压表V，滑动变阻器（规格“30Ω 2A”），开关及导线。
（1）他连接了如图所示的电路，接错了一根导线，请你在这根导线上打“×”，并补画出正
确的那根导线。______
（2）正确连接电路后，闭合开关前，应将滑动变阻器______。
（3）他按正确步骤进行了3次实验，记录数据如下表所示，此定值电阻的阻值为______Ω
（结果保留一位小数）。
数据序号 1 2 3
电压U/V 1.2 1.8 2.5
电流I/A 0.10 0.15 0.20
（4）为了使并联在定值电阻两端的电压表的示数为0.5V，在不增加器材的情况下，可以采取
的措施是______。
（5）他将上述实验中的定值电阻换成额定电压为2.5V的小灯泡，用同样的方法测定小灯泡的
电阻。当电压表的示数为0.2V时，电流表的示数为0.10A；当电压表的示数为2.4V时，电流表的
示数为0.30A；则电压表的示数为2.0V时，电流表的示数可能为______（填
“0.20A”“0.25A”“0.28A”或“0.30A”）。
52．（2021·天津中考真题）现准备自制一个最大阻值为R的滑动变阻器，要购买涂有绝缘层
m
的电阻丝，需提前借助实验得知所用电阻丝的长度。可供选择的器材有：一段长为l的电阻丝样品
0
（阻值在2～3Ω之间，两端留有接线头），电压约为12V的电源（电源电压不变），阻值为5Ω的
27
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司定值电阻R，一个量程为0 0.6A的电流表，一个量程为0 15V的电压表，开关和导线若干。请
0
你合理选择器材设计实验方案，确定出制作变阻器的电阻丝长度L。要求：
（1）画出实验电路图（电阻丝用“ ”表示）；
（2）写出主要的实验步骤和需要测量的物理量；
（3）写出电阻丝长度L的数学表达式（用己知量和测量量表示）。
28
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司29
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司
