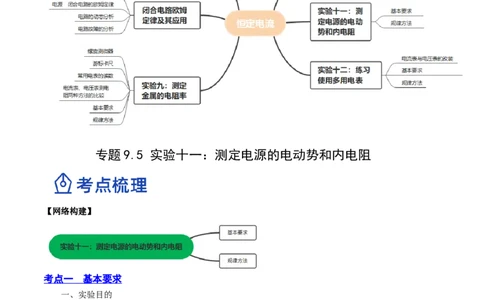

专题 9.5 实验十一：测定电源的电动势和内电阻

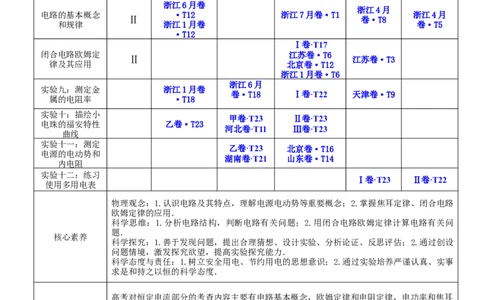

【网络构建】
考点一 基本要求
一、实验目的
1．掌握用电压表和电流表测定电源的电动势和内阻的方法；进一步理解闭合电路的欧姆定律．
2．掌握用图象法求电动势和内阻的方法．
二、实验原理1．实验依据：闭合电路欧姆定律．
2．E和r的求解：由U＝E－Ir得，解得E、r.
3．图象法处理：以路端电压U为纵轴，干路电流I为横轴，建系、描点、连线，纵轴截距为电动势
E，直线斜率k的绝对值为内阻r.

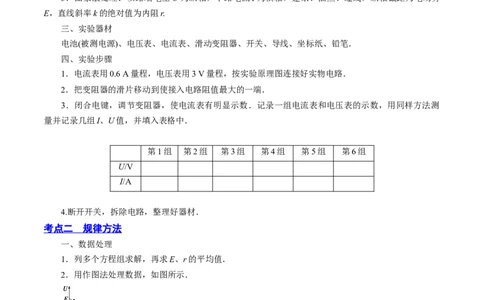

三、实验器材
电池(被测电源)、电压表、电流表、滑动变阻器、开关、导线、坐标纸、铅笔．
四、实验步骤
1．电流表用0.6 A量程，电压表用3 V量程，按实验原理图连接好实物电路．
2．把变阻器的滑片移动到使接入电路阻值最大的一端．
3．闭合电键，调节变阻器，使电流表有明显示数．记录一组电流表和电压表的示数，用同样方法测
量并记录几组I、U值，并填入表格中．
第1组 第2组 第3组 第4组 第5组 第6组
U/V
I/A
4.断开开关，拆除电路，整理好器材．
考点 二 规律方法
一、数据处理
1．列多个方程组求解，再求E、r的平均值．
2．用作图法处理数据，如图所示．
(1)图线与纵轴交点为E；
(2)图线与横轴交点为I ＝；
短
(3)图线的斜率表示r＝.
二、误差分析
1．偶然误差：(1)电表读数不准引起误差．(2)图象法求E和r时作图不准确．
2．系统误差：(1)采取电流表内接法，由于电压表分流造成电动势和内阻的测量值均偏小．(2)采取电流表外接法，由于电流表分压，造成内阻的测量值偏大．
三、注意事项
1．为了使路端电压变化明显，可使用内阻较大的旧电池．
2．电流不要过大，应小于0.5 A，读数要快．每次读数后立即断开电源．
3．要测出不少于6组的(U，I)数据，且变化范围要大些．
4．若U－I图线纵轴刻度不从零开始，则图线和横轴的交点不再是短路电流，内阻应根据r＝确定．
5．电流表要内接(因为r很小)．
高频考点一 基本要求

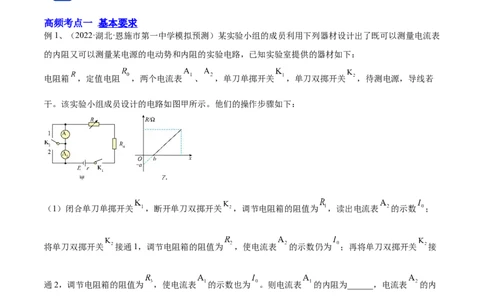

例1、（2022·湖北·恩施市第一中学模拟预测）某实验小组的成员利用下列器材设计出了既可以测量电流表
的内阻又可以测量某电源的电动势和内阻的实验电路，已知实验室提供的器材如下：
电阻箱 ，定值电阻 ，两个电流表 、 ，单刀单掷开关 ，单刀双掷开关 ，待测电源，导线若
干。该实验小组成员设计的电路如图甲所示。他们的操作步骤如下：
（1）闭合单刀单掷开关 ，断开单刀双掷开关 ，调节电阻箱的阻值为 ，读出电流表 的示数 ；
将单刀双掷开关 接通1，调节电阻箱的阻值为 ，使电流表 的示数仍为 ；再将单刀双掷开关 接
通2，调节电阻箱的阻值为 ，使电流表 的示数也为 。则电流表 的内阻为______，电流表 的内
阻为______。
（2）将单刀双掷开关 接通2，多次调节电阻箱的阻值，记录每次调节后的电阻箱的阻值 及电流表
的示数 ，该同学打算用图像处理数据，以电阻箱电阻 为纵轴，为了直观得到电流 与 的图像关系，
则横轴 应取______。
A． B． C． D．
（3）根据（2）选取的 轴，作出 图像如图乙所示，则电源的电动势 ______，内阻 ______（用 、 、 及图像中的a、b表示）
【答案】 C
【解析】
(1)[1][2]由题意可知，电路电流保持不变，由闭合电路欧姆定律可知，电路总电阻不变，则电流表 内阻
等于两种情况下电阻箱阻值之差，即
同理，电流表 的内阻为
(2)[3]单刀双掷开关 接通2时，据欧姆定律可得
整理得
为得到直线图线，应作 图像。故选C项。
(3)[4][5]由 图像结合
得图像斜率
图像纵截距
解得电源的电动势
电源的内阻【变式训练】（2022·福建·莆田二中模拟预测）某同学要测量一节干电池的电动势和内电阻，现在实验室
提供了如下的器材：
A．电流表G（量程2mA，内阻 ）
B．电流表A（量程0.6A，内阻约为0.5Ω）
C．滑动变阻器R（0~10Ω，额定电流2A）
D．定值电阻
E．开关S和导线若干
①该同学根据实际情况设计了如图1所示的原理图，请你根据原理图用笔画线代替导线连接实物图
________。
②该同学将电流表G与电阻 串联组成电压表，此电压表的最大量程______V，利用上述实验原理图测得
数据，以电流表A读数为横坐标，以路端电压U为纵坐标，绘出了如图3所示的图线，根据图线可求出电
源的内阻r＝______Ω（保留2位小数）。
③由于电流表G的分流引起实验误差，导致电池电动势测量值______（填“偏大”“偏小”或“准确”）。
【答案】 2 0.92 偏小
【解析】
①[1]实物连接如图所示②[2]电流表G满偏状态下，该支路总电压等于改装后电压表量程
[3]根据闭合电路欧姆定律
可知，U-I图像得斜率大小等于电源内阻
③[4]电流表G分流，即改装后的电压表U分流，使电流表A的示数小于电路总电流，从而引起误差，根据
图像
直线是根据U、I的测量值作出的U-I图线，由于
而且U越小， 和 之间的误差越小，当电压表的示数趋向于零时
经过修正后，直线②就是电源真实的U-I图线，图线可以很直观的看出，电动势的测量值小于真实值，即
测量值偏小。
高频考点二 规律方法
例2、（2022·天津和平·三模）手机电池多为锂电池，这种电池的电动势并不是一个定值，刚充满的电池电
动势约 4.2V，在使用过程中降低到3.2V时建议终止放电。为尽可能精确地测量出某手机电池刚充满电时
的电动势，可供选用的器材如下：
A．电流表A：量程 0~0.6A、内阻约为0.6Ω
B．电压表V：量程 0~15V、内阻约为3kΩ
C．滑动变阻器R：最大阻值10ΩD．电阻箱R：0~999.9Ω
E．待测手机电池E
F．一个开关及导线若干
（1）为使实验具有尽可能高的精度，下列电路中，应选用___________；
A． B． C． D．
（2）根据设计的电路，用图像法处理数据，为保证得到的图像为直线，应作___________随___________
变化的图像；
（3）若已知该图像斜率的绝对值为k，纵截距的绝对值为b，则电源电动势的大小为___________。
【答案】 D ##I-1 R ##k-1
【解析】
（1）[1]因为提供的电压表量程相对所测电动势而言过大，使得测量过程中电压读数误差较大，所以应选
用电流表与电阻箱串联来设计电路，通过改变R而获取I，根据闭合电路欧姆定律构建方程并作出图线即
可测得电源电动势和内阻。
故选D。
（2）[2]根据闭合电路欧姆定律有
整理得
为保证得到的图像为直线，应作 随R变化的图像。
（3）[3]由题意可得
所以电源电动势的大小为
【变式训练】（2022·北京海淀·二模）某同学把铜片和锌片相隔约2cm插入一个桔子中，就制成了一个水果电池。铜片是电池的正极，锌片是负极。他所用到的器材有水果电池、电阻箱、电流表、电键和导线若
干
（1）请根据上面的器材在方框中画出实验电路图。( )
（2）实验时，用电流表和电阻箱测出多组电流I和电阻值R，若要通过图像测得这个水果电池的电动势和
内阻，可以选用图像为___________
A．R-I B． C．
（3）若用该实验方法测量水果电池的电动势和内阻，电动势的测量值___________真实值，内阻的测量值
___________真实值（选填“大于”“等于”“小于”）。
（4）该同学在断开电键准备收拾器材的时候，忽然想起测量干电池电动势时，可以将学生用指针式电压
表（量程0～3V，内阻约3k）直接接到干电池的正负极，因此该同学也将这种指针式电压表直接接到了
桔子电池的正负极，但是测得的数值与用图像测得的电动势数值差距很大。设直接用指针式电压表测得的
电动势用E 表示，该同学用图像法测得的电动势用E 表示，请分析说明这两个值哪一个更大。( )
2 1
【答案】 B 等于 大于 E 更大，因为电压表
1
的内阻约为3k，桔子电池的内阻约为几k；若将电压表直接接到桔子电池的正负极时，电压表的示数为
外电路电压，约为电动势的一半左右，因此电压表的示数E 小于电动势E
2 1。
【解析】
（1）[1]实验电路图如图
（2）[2]根据
可得则做出 图像，由斜率可知电动势E，由截距可知内阻r，故选B。
（3）[3][4]考虑到电流表内阻的影响，实际上根据
可得
则电动势的测量值等于真实值，内阻的测量值为
即大于真实值。
（4）[5]E 更大，因为电压表的内阻约为3k，桔子电池的内阻约为几k；若将电压表直接接到桔子电池
1
的正负极时，电压表的示数为外电路电压，约为电动势的一半左右，因此电压表的示数E 小于电动势E。
2 1
