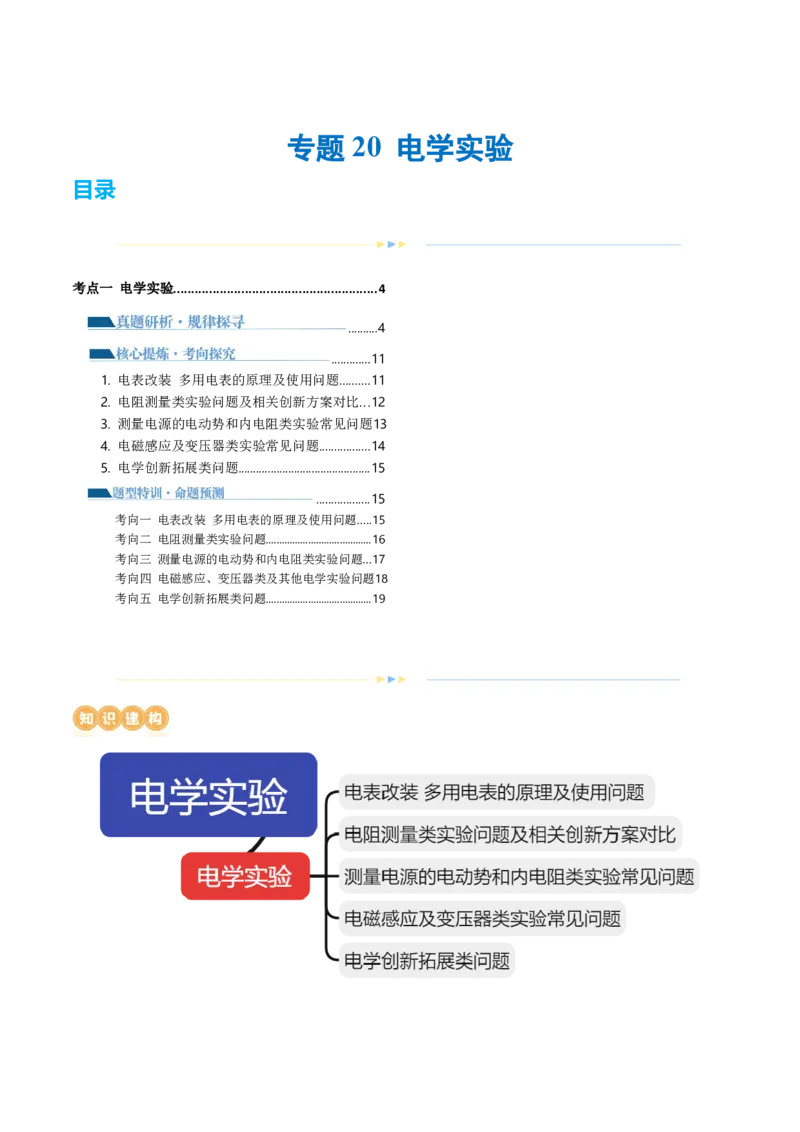

专题 20 电学实验
目录
考点一 电学实验.........................................................4
..........4
.............11
1. 电表改装 多用电表的原理及使用问题..........11
2. 电阻测量类实验问题及相关创新方案对比...12
3. 测量电源的电动势和内电阻类实验常见问题13
4. 电磁感应及变压器类实验常见问题.................14
5. 电学创新拓展类问题.............................................15
..................15
考向一 电表改装 多用电表的原理及使用问题.....15
考向二 电阻测量类实验问题........................................16
考向三 测量电源的电动势和内电阻类实验问题...17
考向四 电磁感应、变压器类及其他电学实验问题18

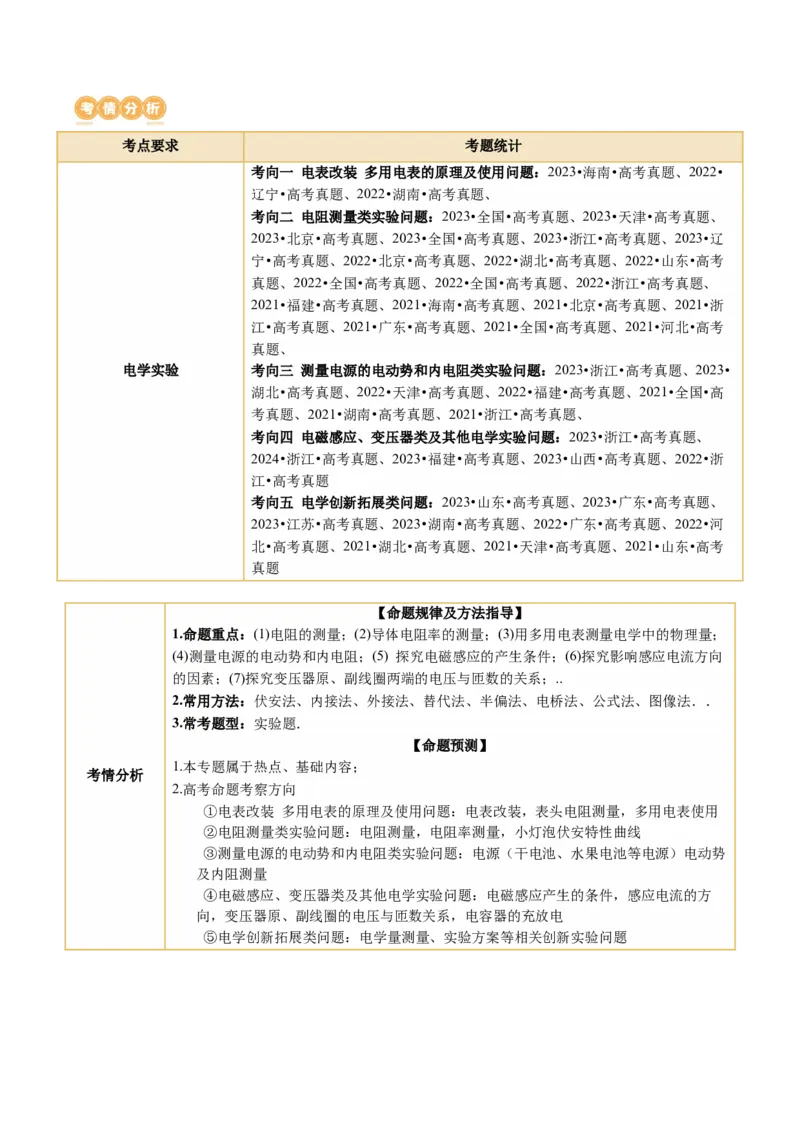

考向五 电学创新拓展类问题........................................19考点要求 考题统计
考向一 电表改装 多用电表的原理及使用问题：2023•海南•高考真题、2022•
辽宁•高考真题、2022•湖南•高考真题、
考向二 电阻测量类实验问题：2023•全国•高考真题、2023•天津•高考真题、
2023•北京•高考真题、2023•全国•高考真题、2023•浙江•高考真题、2023•辽
宁•高考真题、2022•北京•高考真题、2022•湖北•高考真题、2022•山东•高考
真题、2022•全国•高考真题、2022•全国•高考真题、2022•浙江•高考真题、
2021•福建•高考真题、2021•海南•高考真题、2021•北京•高考真题、2021•浙
江•高考真题、2021•广东•高考真题、2021•全国•高考真题、2021•河北•高考
真题、
电学实验 考向三 测量电源的电动势和内电阻类实验问题：2023•浙江•高考真题、2023•
湖北•高考真题、2022•天津•高考真题、2022•福建•高考真题、2021•全国•高
考真题、2021•湖南•高考真题、2021•浙江•高考真题、
考向四 电磁感应、变压器类及其他电学实验问题：2023•浙江•高考真题、
2024•浙江•高考真题、2023•福建•高考真题、2023•山西•高考真题、2022•浙
江•高考真题
考向五 电学创新拓展类问题：2023•山东•高考真题、2023•广东•高考真题、
2023•江苏•高考真题、2023•湖南•高考真题、2022•广东•高考真题、2022•河
北•高考真题、2021•湖北•高考真题、2021•天津•高考真题、2021•山东•高考
真题
【命题规律及方法指导】
1.命题重点：(1)电阻的测量；(2)导体电阻率的测量；(3)用多用电表测量电学中的物理量；
(4)测量电源的电动势和内电阻；(5) 探究电磁感应的产生条件；(6)探究影响感应电流方向
的因素；(7)探究变压器原、副线圈两端的电压与匝数的关系；..
2.常用方法：伏安法、内接法、外接法、替代法、半偏法、电桥法、公式法、图像法．．
3.常考题型：实验题．
【命题预测】
1.本专题属于热点、基础内容；
考情分析
2.高考命题考察方向
①电表改装 多用电表的原理及使用问题：电表改装，表头电阻测量，多用电表使用
②电阻测量类实验问题：电阻测量，电阻率测量，小灯泡伏安特性曲线
③测量电源的电动势和内电阻类实验问题：电源（干电池、水果电池等电源）电动势
及内阻测量
④电磁感应、变压器类及其他电学实验问题：电磁感应产生的条件，感应电流的方
向，变压器原、副线圈的电压与匝数关系，电容器的充放电
⑤电学创新拓展类问题：电学量测量、实验方案等相关创新实验问题考点一 电学实验
1．（2023·全国·高考真题）某同学用伏安法测绘一额定电压为6V、额定功率为3W的小灯泡的伏安特性
曲线，实验所用电压表内阻约为 ，电流表内阻约为 。实验中有图（a）和（b）两个电路图供选择。
（1）实验中得到的电流I和电压U的关系曲线如图（c）所示，该同学选择的电路图是图 （填
“a”或“b”）
（2）若选择另一个电路图进行实验，在答题卡所给图上用实线画出实验中应得到的关系曲线的示意图
。
【考向】电阻测量实验
【答案】 a
【详解】（1）[1] 灯泡的额定电流为 ，灯泡正常发光时的电阻为 ，图(a)
中电流表外接，则电压表读数为6V时，电压表和灯泡并联，两者阻值为 ，则小灯泡
正常发光时，流过小灯泡的电流非常接近电流表示数，电流表的读数略大于500mA；图(b)中电流表内接，
则电压表读数为6V时，电流表读数小于500mA。电流表读数为500mA时，对应的电压表读数为
，故根据图(c)的数据可得，该同学选择的电路图是图(a)。 [2]若选用另一个电路图
即图（b）实验，会有U = U灯＋IRA根据图(c)曲线可得，电流分别为200mA、300mA、500mA时，U灯
为1.0V、2.0V、6.0V，可知对应的电压应为1.3V、2.45V、6.75V，描点连线有2．（2023·全国·高考真题）一学生小组测量某金属丝（阻值约十几欧姆）的电阻率。现有实验器材：螺
旋测微器、米尺、电源E、电压表（内阻非常大）、定值电阻 （阻值 ）、滑动变阻器R、待测金
属丝、单刀双掷开关K、开关S、导线若干。图（a）是学生设计的实验电路原理图。完成下列填空：
（1）实验时，先将滑动变阻器R接入电路的电阻调至最大，闭合S
（2）将K与1端相连，适当减小滑动变阻器R接入电路的电阻，此时电压表读数记为 ，然后将K与2
端相连，此时电压表读数记为 。由此得到流过待测金属丝的电流I= ，金属丝的电阻 。
（结果均用 、 、 表示）
（3）继续微调R，重复（2）的测量过程，得到多组测量数据，如下表所示：
（ ） 0.57 0.71 0.85 1.14 1.43
（
0.97 1.21 1.45 1.94 2.43
）
（4）利用上述数据，得到金属丝的电阻 。
（5）用米尺测得金属丝长度 。用螺旋测微器测量金属丝不同位置的直径，某次测量的示数如
图（b）所示，该读数为 mm。多次测量后，得到直径的平均值恰好与d相等。
（6）由以上数据可得，待测金属丝所用材料的电阻率 。（保留2位有效数字）
【考向】电阻率测量实验
【答案】 0.150 5.0
【详解】（1）[1]根据题意可知， 两端的电压为 ，则流过 即流过待测金属丝的电流
，[2]金属丝的电阻 ，联立可得 ，（5）[3]螺旋测微器的读数为
，（6）[4]根据电阻定律 ，又 ，代入数据联立解得。
3．（2023·浙江·高考真题）在“测量干电池的电动势和内阻”实验中
（1）部分连线如图1所示，导线a端应连接到 （选填“A”、“B”、“C”或“D”）接线柱上。正
确连接后，某次测量中电压表指针位置如图2所示，其示数为 V。
（2）测得的7组数据已标在如图3所示 坐标系上，用作图法求干电池的电动势 V和内
阻 Ω。（计算结果均保留两位小数）
【考向】电源电动势及内阻的测量实验
【答案】 B 1.20 1.50 1.04
【详解】（1）[1]电压表测量的电压应为路端电压，开关应能控制电路，所以导线a端应连接到B处；[2]
干电池电动势约为1.5V，电压表选择 量程，分度值为0.1V，题图中电压表读数为1.20V；
（2）[3][4]作出 如图所示根据闭合电路欧姆定律 ，可知 图像纵轴截距为电源电动势可得 ， 图像斜率
的绝对值等于电源内阻 。
4．（2024·浙江·高考真题）在“观察电容器的充、放电现象”实验中，把电阻箱 （ ）、一节
干电池、微安表（量程 ，零刻度在中间位置）、电容器 （ 、 ）、单刀双掷开关组
装成如图1所示的实验电路。
（1）把开关S接1，微安表指针迅速向右偏转后示数逐渐减小到零：然后把开关S接2，微安表指针偏转
情况是 ；
A．迅速向右偏转后示数逐渐减小 B．向右偏转示数逐渐增大
C．迅速向左偏转后示数逐渐减小 D．向左偏转示数逐渐增大
（2）再把电压表并联在电容器两端，同时观察电容器充电时电流和电压变化情况。把开关S接1，微安表
指针迅速向右偏转后示数逐渐减小到 时保持不变；电压表示数由零逐渐增大，指针偏转到如图2所
示位置时保持不变，则电压表示数为 V，电压表的阻值为 （计算结果保留两位有效数字）。
【考向】电容器相关实验
【答案】 C 0.50 3.1
【详解】（1）[1]把开关S接1，电容器充电，电流从右向左流过微安表，微安表指针迅速向右偏转后示数
逐渐减小到零；把开关S接2，电容器放电，电流从左向右流过微安表，则微安表指针迅速向左偏转后示
数逐渐减小。故选C。（2）[2]由题意可知电压表应选用0~3V量程，由图2可知此时分度值为0.1V，需要
估读到0.01V，则读数为0.50V。[3]当微安表示数稳定时，电容器中不再有电流通过，此时干电池、电阻
箱、微安表和电压表构成回路，根据闭合电路欧姆定律有 ，根据串联电
路规律有 ，联立可得 。
5．（2023·湖南·高考真题）某探究小组利用半导体薄膜压力传感器等元件设计了一个测量微小压力的装
置，其电路如图（a）所示， 为电阻箱， 为半导体薄膜压力传感器， 间连接电压传感器
（内阻无穷大）．（1）先用欧姆表“ ”挡粗测 的阻值，示数如图（b）所示，对应的读数是 ;
（2）适当调节 ，使电压传感器示数为0，此时， 的阻值为 （用 表示）；
（3）依次将 的标准砝码加载到压力传感器上（压力传感器上所受压力大小等于砝码重力大小），读
出电压传感器示数 ，所测数据如下表所示：
次数 1 2 3 4 5 6
砝码质量 0.0 0.5 1.0 1.5 2.0 2.5
22
电压 0 57 115 168 280
0
根据表中数据在图（c）上描点，绘制 关系图线 ；
（4）完成前面三步的实验工作后，该测量微小压力的装置即可投入使用．在半导体薄膜压力传感器上施
加微小压力 ，电压传感器示数为 ，则 大小是 （重力加速度取 ，保留2位有效数
字）；
（5）若在步骤（4）中换用非理想毫伏表测量 间电压，在半导体薄膜压力传感器上施加微小压力 ，
此时非理想毫伏表读数为 ，则 （填“>”“=”或“<”）．
【考向】电学创新实验【答案】 1000#1000.0 1.7×10-2 >
【详解】（1）[1]欧姆表读数为10×100Ω=1000Ω，（2）[2]当电压传感器读数为零时，CD两点电势相等，
即 ，即 ，解得 。（3）[3]绘出U-m图像如图
（4）[4]由图像可知，当电压传感器的读数为200mV时，所放物体质量为1.75g，则
，（5）[5]可将CD以外的电路等效为新的电源，电动势E＇，内阻
r＇，CD两点电压看做路端电压，因为换用非理想电压传感器时内阻不是无穷大，此时电压传感器读数
，当读数为U＇=200mV时，实际CD间断路（接理想电压传感器时）时的电压等于E＇大于
200mV，则此时压力传感器的读数F>F 。
1 0
6．（2022·河北·高考真题）某物理兴趣小组利用废弃电饭煲的部分器材自制简易电饭煲，设计电路如图
1所示。选用的器材有：限温开关S（手动将其按下，开始持续加热煮饭，当锅内温度高于103℃时自动断
1
开，之后不能自动闭合）；保温开关S（当锅内温度高于80℃时自动断开，温度低于70℃时自动闭合）；
2
电饭煲的框架（结构如图2所示）。自备元件有：加热电阻丝R（阻值为60Ω，用于加热煮饭）；限流电
阻R 和R ，（阻值均为1kΩ）：指示灯L 和L（2.5V，0.6W，当电流低于30mA时可视为熄灭）；保险
1 2 1 2
丝T。（1）按照兴趣小组设计的电路，下列说法正确的是 （多选）。
A．按下S，L 和L 均发光
1 1 2
B．当锅内温度高于103℃时，S 自动断开，L 和L 均发光
1 1 2
C．保温过程中，S 自动在闭合、断开状态之间交替切换
2
D．当锅内温度低于70℃时，S 自动闭合，L 发光，L 熄灭
2 1 2
（2）简易电饭煲制作完成后，试用时L 始终不亮，但加热和保温功能均正常。在不增加元件的前提下，
1
断开电源，使用多用电表判断发生故障的元件。下列操作步骤的正确顺序是 （填写各步骤前的字
母）。
A．将选择开关旋转到“ × 100”位置
B．将两支表笔直接接触，调节“欧姆调零旋钮”，使指针指向欧姆零点
C．调整“指针定位螺丝”，使指针指到零刻度
D．测量指示灯L 两端的阻值
1
E．将选择开关置于OFF位置或交流电压最高挡
操作时，将多用电表两表笔与L 两端接触，若指针如图3所示，可判断是 断路损坏；若指针如图4
1
所示，可判断是 断路损坏。（用电路中的元件符号表示）
【考向】电学创新实验
【答案】 CD/DC CABDE L1 R1
【详解】[1]A．按下S1后L2支路被短路，则L2不会发光，A错误；
B．当锅内温度高于103℃时，S1断开，而要温度降到70℃以下时S2才会闭合，则此时L2可能发光，此
时电路中R与R1和L1的串联部分并联，并联的整体再和L2、R2串联，则回路中并联的整体电阻R =
L
10.42ΩR = 56.64Ω，则回路总电阻R = 1067.06Ω，则回路总电流 ，则L2一定发光，此时并
并 总
联的整体的电压为U = I R = 11.89V，则流过L1的电流为 ，则
并 总 并
流过L1的电流小于30mA，则L1熄灭，B错误；C．由题知，S2在锅内温度高于80℃时自动断开，锅内
温度降到70℃以下时S2自动闭合，C正确；D．当锅内迢度低于70℃时，S2自动闭合，L2支路被短路，
则L2不会发光，此时电路中R与R1和L1的串联部分并联，则此时流过L1的电流为
，则此时流过L 的电流大于30mA，则L 发光，D正确。故选CD。
1 1
（2）[2]多用电表的操作步骤为：调整“指针定位螺丝”，使指什指到零刻度——机械调零；将选择开关
旋转到“ × 100”位置——选挡；将两支表笔直接接触，调节“欧姆调零旋钮”，使指计指向欧姆零点——
欧姆调零；测量指示灯L1两端的阻值——测量；将选择开关置于OFF位置或交流电压最高挡——关闭多
用电表。
故正确顺序为CABDE。[3]由于使用时L1始终不亮，但加热和保温功能均正常，如图3可看出L1两端有
1090Ω左右的电阻，则说明L1始终不亮的原因是L1断路损坏。[4]由于使用时L1始终不亮，但加热和保
温功能均正常，如图3可看出欧姆表的示数几乎为零，但由于RL= 10.42Ω此时选用的是“ × 100”挡则说
明灯泡L1正常，则说明L1始终不亮的原因是R1断路损坏。
1. 电表改装 多用电表的原理及使用问题
1）关于电表改装的四点提醒
①电表改装的问题实际上是串、并联电路中电流、电压的计算问题，只要把表头看成一个电阻 R
g
即可.
②无论表头改装成电压表还是电流表，它的三个参量U 、I 、R 是不变的，即通过表头的最大电
g g g
流并不改变.
③由改装后电压表的内阻R ＝R ＋R ＝nR(其中 )可知，电压表量程越大，其分
V 串 g g
压电阻R越大，电压表内阻R 越大.
V
④由改装后电流表的内阻 (其中 )可知，电流表的量程越
大，其分流电阻R 越小，电流表的内阻R 越小.
并 A
2）多用电表测电压、电流和电阻的注意事项Ⅰ、使用前要机械调零.
Ⅱ、电流都是从红表笔流入，从黑表笔流出.
Ⅲ、测电阻时注意：
①测电阻必须把待测电阻隔离.
②牢记两个调零过程，切记换挡需进行欧姆调零.
③合理选择量程，使指针尽可能指在中值附近.
④读数时应乘相应的倍率.
⑤欧姆表的表盘刻度不均匀，一般不估读.
⑥中值电阻R ＝R＋R＋r
中 g
2. 电阻测量类实验问题及相关创新方案对比
1）常规电阻测量方法
伏安法测 ，适合测量大电阻
电阻
，适合测量小电阻
1.测电阻
导体电阻
率的测量 2.测电阻率ρ， ，而 ，
，联立得
2）测量电阻创新方案对比
如果已知 的内阻R，则可测得 的内阻R＝
1 2
安安法
串联一定值电阻R后，同样可测得 的内阻
0
R＝
2
伏伏法
两电表的满偏电流接近时，若已知 的内阻R，
1则可测出 的内阻R＝R
2 1
并联一定值电阻R后，同样可得 的内阻R
0 2
＝
单刀双掷开关分别与1、2相接，调节电阻箱R，
1
替代法 保证电流表两次读数相等，则R的读数即等于待
1
测电阻的阻值
闭合S，断开S，调节R使G表满偏；再闭合S，
1 2 1 2
只调节R，使G表半偏(R R)，则R＝R ，R R
V 1 2 测 测 真
测量电压表内阻
≫
调节电阻箱R，当A、B两点的电势相等时，R和
3 1
R两端的电压相等，设为U，同时R和R两端的
3 1 2 x
电压也相等，设为U，根据欧姆定律有：＝，＝.
2
电桥法
由以上两式解得：R·R＝R·R，这就是电桥平
1 x 2 3
衡的条件，由该平衡条件可求出被测电阻R的阻
x
值
3. 测量电源的电动势和内电阻类实验常见问题
1.原理：U＝E－Ir
2.误差来源：电压表的分流
3.误差分析：E r (r ＝r＋
测 真 测 真 测
R )
A
伏安法
测量电源的
1.原理：
电动势和内
电阻
2.关系式：3.误差分析：E r (r ＝r＋
测 真 测 真 测
安阻法
R )
A
4. 电磁感应及变压器类实验常见问题
1）探究电磁感应的产生条件 探究影响感应电流方向的因素
①实验前应首先查明线圈中电流的流向与电流表指针偏转方向之间的关系，判断的方法是：用一
节干电池与电流表及线圈串联，瞬间接触，记录指针偏转方向和电流方向．
②电磁感应的产生条件：只要回路中磁通量发生变化，就产生感应电动势，若电路闭合，就会有
感应电流．
③当穿过线圈的磁通量增加时，感应电流的磁场阻碍磁通量增加；当穿过线圈的磁通量减少时，
感应电流的磁场阻碍磁通量减少．
2）探究变压器原、副线圈两端的电压与匝数的关系
①原理：保持原线圈电压不变，多次改变原线圈、副线圈的匝数，记录下每次的副线圈匝数和对
应的电压值．探究原、副线圈的电压与匝数的关系．
②注意事项
Ⅰ、在改变学生电源电压(交流)、线圈匝数前均要先断开开关，再进行操作．
Ⅱ、为了人身安全，学生电源的电压不能超过12 V，不能用手接触裸露的导线和接线柱．
Ⅲ、为了多用电表的安全，使用交流电压挡测电压时，先用最大量程挡试测，大致确定被测
电压后再选用适当的挡位进行测量．
3）传感器的应用
5. 电学创新拓展类问题
1）对实验原理的创新考查：在高考的电学实验中，并不仅仅测量电阻的阻值或测定电源的电动势和
内阻，有时可能会测定二极管的导电特性、电容器的充、放电规律等。处理此类问题时，首先要掌握被测
实验器材的电学特性，其次要熟练把握控制电路、测量电路的特点。
2）对实验器材的创新考查：在测量电表的内阻时，要把电表当作能读数的电阻，充分利用待测电表
自身的测量功能，即电流表可测定通过自身的电流，电压表可测定自身两端的电压，不需要其他的电表来
测量。
3） 对数据处理的创新考查：在实验中，数据处理的常用方法有公式法、列表法、图像法、逐差法等，恰当的数据处理方法可以提高实验的准确程度、减少测量误差、节约解题时间
考向一 电表改装 多用电表的原理及使用问题
1．（2024·安徽·统考一模）多用电表是一种多功能、多量程的电学仪表，可测量直流电流、直流电压、
交流电压、电阻等物理量。
（1）指针式多用电表使用前应该调整 ，使指针指向“0”。
（2）某电阻阻值约为几百欧姆，现用该电表测此电阻，测量前，需要以下操作，其顺序是 。
（填写序号）
A．将红表笔和黑表笔直接接触
B．把选择开关旋转到“ ”位置
C．调节欧姆调零旋钮使指针指向欧姆零点
正确进行实验操作后，电表的读数如图甲所示，该读数是 。
（3）图乙是某同学设计的多用电表测电阻的欧姆调零原理图，电池的负极应接 表笔（选填
“红”或“黑”）。图中G为表头，量程 ，内阻 ， ，通过调节a、b间的触
点，使G满偏。已知 ，电池电动势为 （电池内阻可忽略），触点在a端时G满偏，则
。
【答案】 指针定位螺丝 BAC 193 红 2
【详解】（1）[1]指针式多用电表使用前应该调整指针定位螺丝，使指针指向“0”；（2）[2]用指针式多用
电表测几百欧姆电阻时，应先将开关旋转到“ ”位置，再将红表笔和黑表笔直接接触，最后调节欧姆
调零旋钮使指针指向欧姆零点，所以正确的顺序是BAC。[3]该电阻的阻值为 ，（3）[4]电
池的负极应接多用电表的负极，则应接多用电表的红表笔；[5]触点在a端时G满偏，则RT与G串联，串
联部分的电压为 ，根据串并联电路的特点可知R2两端的电压为
，所以通过R2的电流为 ，则通过 的电流为 ，根据
部分电路欧姆定律得 。考向二 电阻测量类实验问题
2．（2024·江苏连云港·统考一模）精密仪器中常用到金属膜电阻，它是通过金属电镀工艺将金属层溅射
到绝缘陶瓷基底的表面形成的。如图甲所示，某金属膜电阻长度为L，金属膜厚度为h。实验室提供的器
材有：干电池2节，电压表V（量程 ，内阻约 ），电流表（ ，内阻约为 ），滑动
变阻器（最大阻值 ），开关S，导线若干。某同学用图乙所示电路测量该金属膜电阻的电阻率，请回
答以下问题：
（1）闭合S前，应将滑动变阻器的滑片置于 端（选填“a”或“b”）；
（2）用螺旋测微器测量镀膜后的陶瓷管直径D，示数如图丙所示，则 mm；
（3）闭合开关后，移动滑片，测出多组电表示数的U，I值，并画出 图像如图丁所示，可得金属膜电
阻的阻值 ；
（4）用字母D、L、R、h表示金属膜电阻的电阻率 ；
（5）金属膜电阻的电阻率测量值偏大，试写出产生误差的主要原因 。
【答案】 a 3.700 电流表采用内接法，在电路中电流表分压，
致使电阻率测量值偏大。
【详解】（1）[1]分压式接法滑片置于用电器电压最小的位置，目的保护用电器。闭合S前，应将滑动变
阻器的滑片置于a端，从而使闭合开关之后分压部分电路电压为从零开始变化。故填a；（2）[2]根据螺旋
测微器规则，如图丙所示固定刻度为3.5mm，可动刻度为 ，得陶瓷管直径D为
，故填3.700；（3）[3]如图丁所示图像的斜率为电阻大小得 ，故填 ；（4）[4]根据电阻定律有 ，而横
截面积为 ，联立解得金属膜电阻的电阻率为 ，故填 ；（5）[5]
如图乙所示，电流表采用内接法，在电路中电流表会分压，使得电压表读数偏大，由欧姆定律 ，得
测量的电阻阻偏大，由 ，可知电阻率测量值偏大，故填电流表采用内接法，在电路中电流
表分压，致使电阻率测量值偏大。
考向三 测量电源的电动势和内电阻类实验问题
3．（2024·福建漳州·统考二模）为测定一硅光电池的电动势和内电阻，某兴趣小组设计了如图甲所示的
实验电路，图中R为滑动变阻器，电压表的量程为0~3V，内阻约为 ，电流表的量程为0~300mA，内
阻为 。在光照强度保持不变的条件下进行下述实验：
（1）根据所选实验电路图连接好电路，使滑动变阻器滑片位于适当位置，闭合开关，记录电流表和电压
表对应的读数I和U；改变滑动变阻器滑片位置，记录多组电表读数；
（2）根据数据作出 图像，如图乙所示。可求得该硅光电池的电动势 V；
（3）当 ，此时硅光电池的内阻为 （结果保留2位有效数字）；根据图像可知，电池
的内阻 （填“是”或“不是”）常数；
（4）若将阻值为 的定值电阻接在该电池两端，则电阻的实际功率是 W。
【答案】 不是
【详解】（2）[1]由题图乙可知电流为零时所对应的电压为电池电动势 。（3）[2]电压为 时，
由题图乙可知电流为210mA，由闭合电路欧姆定律可得 ，代入数据解得 ，[3]根据题图乙可知电池的内阻不是常量。（4）[4]在 图像中做一条过原点的直线表示 的定值电阻的伏
安特性，如图所示，由图线可知该直线与该电源的伏安特性曲线的交点坐标为 ，其横、纵
坐标的乘积表示电阻的实际功率
考向四 电磁感应、变压器类及其他电学实验问题
4．（2024·河南·统考一模）学生小组用放电法测量电容器的电容，所用器材如下：
电池（电动势3V，内阻不计）；
待测电容器（额定电压5V，电容值未知）；
微安表（量程200μA，内阻约为1kΩ）；
滑动变阻器R（最大阻值为20Ω）；
电阻箱R、R、R、R（最大阻值均为9999.9Ω）；
1 2 3 4
定值电阻R（阻值为5.0kΩ）；
0
单刀单掷开关S、S，单刀双掷开关S；
1 2 3
计时器；
导线若干。
（1）小组先测量微安表内阻，按图（a）连接电路。
（2）为保护微安表，实验开始前S、S 断开，滑动变阻器R的滑片应置于 （填“左”或
1 2
“右”）端。将电阻箱R、R、R 的阻值均置于1000.0Ω，滑动变阻器R的滑片置于适当位置。保持R、
1 2 3 1
R 阻值不变，反复调节R，使开关S 闭合前后微安表的示数不变，则P、Q两点的电势 （填
3 2 2
“相等”或“不相等”）。记录此时R 的示数为1230.0Ω，则微安表的内阻为 Ω。
2
（3）按照图（b）所示连接电路，电阻箱R 阻值调至615.0Ω，将开关S 掷于位置1，待电容器充电完成后，
4 3
再将开关S 掷于位置2，记录微安表电流I随时间t的变化情况，得到如图（c）所示的图像。当微安表的
3
示数为100μA时，通过电阻R 的电流是 μA。
0
（4）图（c）中每个最小方格面积所对应的电荷量为 C（保留两位有效数字）。某同学数得曲
线下包含150个这样的小方格，则电容器的电容为 F（保留两位有效数字）。【答案】 左 相等 1230.0 300 3.2 × 10－6 4.8 × 10－4
【详解】（2）[1]为保护微安表，实验开始前S1、S2断开，滑动变阻器R的滑片应置于左端。[2]由题知，
使开关S2闭合前后微安表的示数不变，则说明P、Q两点的电势相等。[3]根据电桥平衡可知，此微安表的
内阻为1230.0Ω。（3）[4]由于微安表与R4并联，则当微安表的示数为100μA时，R4分担的电流为
。则通过电阻R0的电流I总 = I4＋I = 300μA。（4）[5]图（c）中每
个最小方格面积所对应的电荷量为q = 8μA × 0.4s = 3.2μC = 3.2 × 10－6C。[6]则150个这样的小方格为总电
荷量为Q = n × q = 150 × 3.2 × 10－6C = 4.8 × 10－4C。而微安表改装后流过R0的电流是微安表示数的3倍，
则根据电容的定义式可知电容器的电容为 。
考向五 电学创新拓展类问题
5．（2024·广东茂名·统考一模）国家出台政策严整酒驾醉驾的乱象，酒精浓度介于 为酒
驾，达到 或以上为醉驾.某兴趣小组同学想组装一个酒精浓度测试仪，其中用到一种酒精传感器
的电阻 随酒精浓度的变化规律如图（a）所示。酒精浓度测试仪的调试电路如图（b）所示。提供的器材
有：
A．酒精传感器
B．直流电源（电动势为 ，内阻不计）
C．电压表（量程为 ，内阻非常大）
D．电阻箱（最大阻值为 ）
E.定值电阻R（阻值为 ）
F.单刀双掷开关一个，导线若干
（1）按下列步骤进行调试：
①电路接通前，先将电阻箱调为 ，然后开关向 （选填“a”或“b”）端闭合，将电压表此时指
针对应的刻度线标记为 （保留两位有效数字）；
②逐步减小电阻箱的阻值，电压表的示数不断 （选填“变大”或“变小”），按照图（a）数据将
电压表上“电压”刻度线标为对应的“酒精浓度”；
③将开关向另一端闭合，测试仪即可正常使用.
（2）将调试好的酒精浓度测试仪进行酒精浓度测量，当电压表读数为 ，则测量的酒精浓度
（选填“有”或“没有”）达到醉驾标准.
（3）使用一段时间后，由于电源的电动势略微变小，内阻变大，导致酒精浓度的测量结果 （选填“偏大”、“偏小”或“不变”）.
【答案】 b 0.10 变大 没有 偏小
【详解】（1）①[1][2]本实验采用替代法，用电阻箱的阻值替代传感器的电阻 ，故应先将电阻箱调到
，结合电路，开关应向b端闭合；由图甲可知 时，酒精浓度为 。②[3]逐步减小
电阻箱的阻值，定值电阻上的分压变大，电压表的示数不断变大。（2）[4]电压表读数为 ，所以
，解得 ，通过图甲可知，此的酒精浓度为 ，设有达
到醉驾标准。（3）[5]使用一段时间后，由于电源的电动势略微变小，内阻变大，电路中电流将减小，电
压表示数将偏小，故酒精浓度的测量结果将偏小。
