中考总复习：欧姆定律（提高）
撰稿：肖锋 审稿：蒙阿妮
【考纲要求】
1、欧姆定律公式及计算。
2、电阻的测量。
3、串、并联电路的特点。
4、含有变阻器电路的分析。

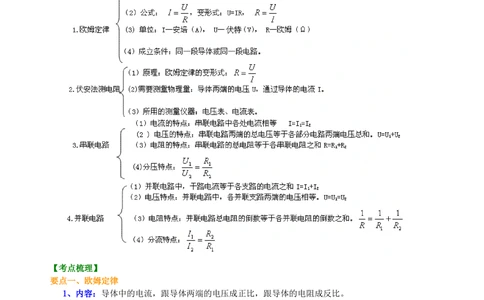

【知识网络】
【考点梳理】
要点一、欧姆定律
1、内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
2、公式：
3、符号的意义及单位：U—电压—伏特（V）， R—电阻—欧姆（Ω）， I—电流—安培（A）
4、同体性：使用欧姆定律公式 时，应注意公式中I、U、R应该对应同一段导体或者同一段电路，
即满足“同体性”。
5、同时性：公式中I、U、R除满足公式中的“同体性”之外，还应是同一段导体在同一时刻的电流，电
压，电阻。即满足同时性。
6、单位：运用该式时，式中各量的单位只能是安培，伏特，欧姆。
7、欧姆定律的成立的条件：只能在“纯电阻电路”中成立，对于含有电动机的电路，欧姆定律就不成
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第1页 共10页让更多的孩子得到更好的教育
立。
8、欧姆定律公式变形：可得公式： ，它反映了电阻可用导体两端电压和导体中的电流的比值表
示，但是因为电阻是导体本身的一种性质，因此它既不和U成正比，也不和I成反比，这一点和欧姆定律
有明显区别。
要点二、电阻的测量—伏安法测电阻（高清课堂《电学1:欧姆定律》欧姆定律的应用）
1、实验原理：根据欧姆定律的变形公式 ，测出它两端的电压和通过它的电流，就可以求出它的
电阻，这种测量电阻的方法叫伏安法。

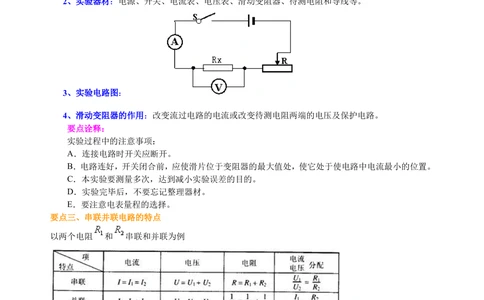

2、实验器材：电源、开关、电流表、电压表、滑动变阻器、待测电阻和导线等。
3、实验电路图：
4、滑动变阻器的作用：改变流过电路的电流或改变待测电阻两端的电压及保护电路。
要点诠释：
实验过程中的注意事项：
A．连接电路时开关应断开。
B．电路连好，开关闭合前，应使滑片位于变阻器的最大值处，使它处于使电路中电流最小的位置。
C．本实验要测量多次，达到减小实验误差的目的。
D．实验完毕后，不要忘记整理器材。
E．要注意电表量程的选择。
要点三、串联并联电路的特点
以两个电阻 和 串联和并联为例
要点诠释：并联电路中
1、
2、当 时，
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第2页 共10页让更多的孩子得到更好的教育
3、 (或 )
【典型例题】
类型一、基础知识

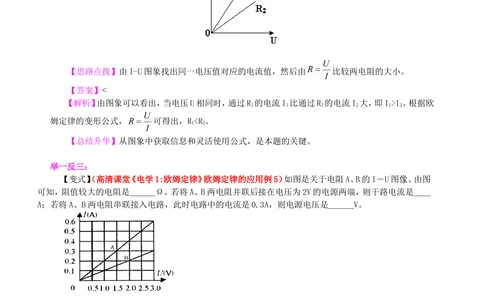

1、如图所示是R 和R 两个电阻中电流随它们两端电压变化的 I—U图象，由图象可知，电阻
1 2
R______R。（填“< ”、“ >”或“=”）
1 2
【思路点拨】由I-U图象找出同一电压值对应的电流值，然后由 比较两电阻的大小。
【答案】<
【解析】由图象可以看出，当电压U相同时，通过R 的电流I 比通过R 的电流I 大，即I>I。根据欧
1 1 2 2 1 2
姆定律的变形公式， 可得出，R
