欧姆定律
讲方法
1. 电流、电压和电阻的关系
物理
串联 (等流分压成正比) 并联 (等压分流成反比)
量
电流 I总 = I₁ = I₂ = ……= In I总 = I₁+ I₂+……+ In
电压 U总=U₁+U₂ +……+Un U总 =U₁=U₂=……=Un
R总 = R₁+R₂+……+Rn; 1/s=1R₁+1R₂+……+1R;
n个相同电阻R 串联：R₂=U₈ n个相同电阻R 并联：(并联电路电阻值越
(串联电路电阻值越串越大)； 并越小)；
电阻
串联总电阻比每一个参与串联的电阻阻 值 两个电阻并联：R₃=R₁R₂,并联总电阻比每一
都大 个参与并联的电阻阻值都小
无论是串联还是并联， 只要其中一个电阻的阻值变大， 总阻值都变大， 反之亦然
比例
R₂=U₃ R₂=U₃=U₁; R₁=R₂=U₁; R₂=L₂=U₃
关系
2. 思路讲解
中考时欧姆定律的题型很多，包括比例题、图表题、实验题、电表变化题、求解范围值题、求解最值题、与
生活实际结合题，等等，一般我们会采用以下的解题思路：
第一步：分析题，然后找出相对应的电路状态，并画出等效电路图；
第二步：根据题目中提供的条件列出等式方程；
第三步：将相应的物理量带入等式方程求解.
在列等式方程过程中，我们要注意两方面：(1)电路的同时性 (同一时刻或同一状态的情况下)、同体性 (同一个
研究对象)；(2)电路中的不变量 (一般电路中总电压和定值电阻是不变的).
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
学思路
铺垫1
如图2-1-1所示①，电源两端电压U保持不变，电阻R₁的阻值为6Ω，电阻 R₂的阻值为 18Ω.当开关S闭合
时，电压表示数为3V②. 求:
(1) 电流表的示数I③;
(2) 电源两端的电压U④.
铺垫2
如图2-1-2甲是某电子秤的原理示意图①，R₁为定值电阻，托盘下方的电阻R₂为压敏电阻②，其电阻大小与
托盘内所放物体质量m大小的关系图如图2-1-2乙所示③.已知电源电压为6V 保持不变.
(1)当托盘为空时④，R₂电阻为多少；
(2)若托盘为空时， 电流表示数为 I =0.01A(6),求定值电阻R₁的阻值®;
1
(3)若放入某物体后，电流表示数为 I₂=0.02A,求该物体的质量⑦大小
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
压轴题
某种电子秤的构造及工作原理电路如图： 2−1−3所示， 其中. R₀为定值电阻， R₁为压敏电阻， R₁的阻值
与所受压力之间满足关系式 F=−5R₁+1210(关系式中压力F的单位是N，电阻. R₁的单位是Ω)，电子秤称量由
量程为0~3V的电压表改装而成. 已知：定值电阻 R₀的阻值为30Ω，空载时. R₁的阻值为240Ω, 电源电压保持9V
不变. ( (g=10N/kg) 问:
(1)空载时电压表的示数为多少?
(2)电子秤的最大称量值为多少千克?
(3)若要使电子秤的最大称量值变为 100kg，在不改变电源电压和电压表量程下， R₀的阻值应变为多少?
提能力
1. 如图所示电路中，电源电压保持不变，当变阻器滑片P向右移动时，电表示数变大的是
( )
2.如图2-1-4是自动测量油箱的油量装置图. 其中. R' 是定值电阻，R 是弧形变阻器，它的金属滑片与是金属杠
杆的一端，下列判断正确的是 ( )
A. 油量表是电压表改装而成的
B. R 和 R' 是并联的
C. 油位越高，通过 R 的电流越大
D. 油位越低，R 两端的电压越小
3. 如图2-1-5所示的电路中，闭合开关S，两只电压表的指针偏转角度相同，则 R₁:R₂等于
( )
A. 5∶ 1
B. 1:5
C. 4:1
D. 1∶4
3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
4. 如图2-1-6所示的电路中， 电源电压保持不变， R₁=10Ω..闭合开关S，移动滑动变阻器R₂的滑片P到最
右端b时，电流表的示数为0.6A；移动滑片P到最左端a时，电流表的示数为0.2A. 则电源电压和滑动变阻器的最
大阻值分别为 ( )
A. 6V 20Ω
B. 12V 20Ω
C. 6V 10Ω
D. 12V 10Ω
5. 探究“通过电阻的电流与电阻的大小关系” 时， 我们一般需要先预设一个电压值，实验中保持电阻两端电
压为预设值不变，现采用如图2–1–7所示电路进行探究，器材：学生电源 (6V)、 滑动变阻器 (20Ω, 1A)、 电流
表、 电压表、 开关、 三个定值电阻 (5Ω、 10Ω、20Ω)及导线若干， 以下说法正确的是 ( )
A.要获得3组实验数据， 电压预设值范围可以为1.5V~5V
B. 要获得3组实验数据， 电压预设值范围可以为1V~4V
C. 电压预设值越大，在获得3组实验数据过程中，滑动变阻器阻值调节范围越小
D. 实验电压预设值为2V.要获得3组实验数据，要更换最大阻值为30Ω的滑动变阻器
6.小林用一个电流表和一个阻值为 10Ω的电阻. R₀来测某未知电阻 Rₓ的阻值，设计了如图所示的电路，在只
闭合S的情况下， 电流表的示数为0.6A；再同时闭合S、S₁时， 电流表的示数为0.9A， 电源电压不变， 求：
(1) 电源电压;
(2) 电阻R,的阻值.
4关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
7. 在图2-1-9甲所示的电路中， 电源电压为9V， 电阻. R₁的阻值为 10Ω， 滑动变阻器. R₂标有“50Ω1A”字
样. 闭合开关S后，电流表A的示数如图2-1-9乙所示.
(1)求通过电阻. R₁的电流 I₁;
(2)求此时滑动变阻器. R₂连入电路的阻值；
(3)在不损坏电路元件的情况下，求电流表示数的最大变化量△I.
8. 如图2-1-10甲所示的电路中， 电源电压为 16V保持不变，定值电阻. R₁=5Ω,滑动变阻器 R₂上标有,
“100Ω 2A”字样. 闭合开关S, 电流表的示数为1A, 所用电表如图2–1–10乙所示. 求:
(1) 电压表 V₁的示数 U₁;
(2) 此时 R₂的电阻值;
(3)在保证电路中各元件不损坏的情况下，求连入电路 R₂的取值范围.
9. 随着社会的发展和科技的进步，电路元件在各行得到广泛的应用，其中热敏电阻就是其中之一，热敏电阻
的阻值会随温度的改变而改变. 如图2–1–11甲是用热敏电阻测量环境温度的电路，电路中电流表的量程为
0~0.02A, 滑动变阻器R的铭牌上标有 “150Ω 0.3A”字样. 为热敏电阻，其阻值随环境温度变化关系如图2-1-11乙
所示，电源电压保持不变. 请完成下列小题：
(1)将此电路放入温度为2 20°C的环境中， 闭合开关S，调节滑片P，使滑动变阻器接入电路的电阻
R=100Ω,此时电流表的读数为0.01A， 求电源电压；
(2)若环境温度为 40°C时，要保证整个电路元件的安全，求滑动变阻器接入电路中的最小阻值；
(3)此电路能测量的最高环境温度为多少?
5关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
10.如图2-1-12所示是某同学利用所学物理知识设计的电子秤的示意图，托盘、弹簧上端和金属滑片 P固定在
一起，定值电阻. R₀=5Ω,ab是一根长为5cm的均匀电阻丝， 电阻. R=10Ω,电源电压 U=3V ,电流表量程为
0~0.6A，(弹簧的电阻不计，P与R 间摩擦不计)求：
(1)在托盘中无物体时，使金属滑片P处于R 最上端，闭合开关后，电流表的读数；
(2)当在水平面使用，托盘中放入一物体时，金属滑片P 处于ab间某一位置，开关S闭合后，电流表指针指在
0.3A处时，ab实际接入电路的电阻R₁；
(3)若该弹簧被压缩的长度△L 与所受压力F的关系如下表所示，上一问中放入托盘的物体的质量 m (g 取
10N/kg).
△L/cm 0 0.5 1 1.5 2 2.5 3 3.5 4 4.5 5
F/N 0 5 10 15 20 25 30 35 40 45 50
11. 我国规定的饮酒驾车和醉酒驾车标准如表.如图2–1–13甲是对驾驶员进行现场检测的呼气式酒精检测仪，
用于检测驾驶人员呼气酒精浓度.呼气中的酒精浓度与血液中的酒精浓度关系为：血液酒精浓度x=呼气酒精浓度
y×2200.
类型 标准 (血液中的酒精浓度x)
非饮酒驾车 x<20mg/100mL
饮酒驾车 20mg/100mL≤x<80mg/100mL
醉酒驾车 x≥80mg/100mL
酒精测试仪由酒精气体传感器(相当于随呼气酒精浓度变化的变阻器)，与一个定值电阻及一个电压表组成，图
2-1-13乙是它的原理图，电源电压1.5V，定值电阻. R₁=40Ω,，传感器的电阻值R₂与呼气酒精浓度y的关系如图
2-1-13丙所示.测试时，按下开关等仪器正常后，被测者口含紧吹气管吹气4s，测试仪显示结果.
(1)某驾驶员接受测试，电压表示数是0.5V.该驾驶员测试结果是什么类型?
(2)如果被测者测试时，口没有含紧吹管吹气，请根据流体压强与流速的关系，分析对测试结果的影响.
6关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
第一节 欧姆定律
学思路
铺垫1
答案 解：(1)开关S闭合时，两电阻串联，电压表测量的是电阻R₁两端的电压，
U 3V
电路中的电流
I=I = 1= =0.5A,即电流表示数为0.5A;
1 R 6Ω
1
(2)根据欧姆定律可得，R₂两端的电压 U₂=IR₂=0.5A×18Ω=9V,
则电源电压 U=U₁+U₂=3V +9V =12V .
答: (1) 电流表的示数0.5A;
(2) 电源两端的电压12V.
铺垫2
答案 解： (1).当托盘为空时，物体质量为0，根据图象可知R₂的电阻为500Ω；
(2)若托盘为空时，电流表示数为I₁=0.01A,电路的总电阻：
U 6V
R= = =600Ω;
I 0.0↑A
根据串联电路的特点可得，R₁的阻值：. R₁=R−R₂=600Ω-500Ω= 100Ω;
U 6V
(3)若放入某物体后，电流表示数为 I₂=0.02A,则此时电路的总电阻： R'= = =300Ω, 则 R₂ 的 电
I' 0.02A
阻: R₂'=R'−R₁=300Ω−100Ω=200Ω;
由图象可知，此时物体质量为600g.
答: (1) 当托盘为空时, R₂电阻为500Ω;
(2)若托盘为空时，电流表示数为 I₁=0.01A,定值电阻R₁的阻值为 100Ω;
(3)若放入某物体后，电流表示数为 I₂=0.02A,该物体的质量为600g.
压轴题
答案 解: (1) 由图可知:电阻 R₁与 R₀串联,电压表测量电阻 R₀两端的电压，电子秤空载时R₁的阻值为240Ω,
则总电阻 R=R₁+R₀=240Ω+30Ω=270Ω;
U 9V 1
此时电路中的电流： I = = = A,
0 R 270Ω 30
1
所以， U =I R = A×30Ω=1V ;
0 0 0 30
(2) 由于电压表量程为0~3V，当 R₀两端的电压为3V时电子秤的称量值最大，
U 3V
电路中的电流为 I = 0= =0.1A,
max R 30Ω
0
U U 9V
由
I=
可知此时电路的总电阻为：
R = = =90Ω,
R 总 I 0.1A
mux
根据串联电路的总电阻等于各电阻之和可知：
压力传感器的阻值为 R '=R −R =90Ω−30Ω=60Ω,
1 肉 0
则此时的压力为
Fₘₐₓ=−5R₁'+1210=−5×60+1210=910N,
7关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
G F 910N
电子秤的最大称量为： m = = max = =91kg;
mnx g g 10N/kg
(3) 当电子秤的量程变为 100kg时, 则压力 F =mg= 100kg×10N/kg= 1000N,
1 1
由 F=−5R₁+1210可知压敏电阻 R ''= (1210 −F)= (1210−1000)=42Ω,
1 5 5
此时根据串联电路的总电压等于各电阻两端的电压之和可知：
压敏电阻R₁"两端的电压 U₁''=U−U₀=9V −3V=6V,
U '' 6V 1
电路中的电流为 I''= 1 = = A,
R '' 42Ω 7
1'
U 3V
U R''= 0= =21Ω.
由 I= 得: I'' 1
R A
7
答：(1)空载时电压表的示数为1V；
(2) 电子秤的最大称量值为91kg；
(3)若要使电子秤的最大称量值变为100kg，在不改变电源电压和电压表量程下，R₀的阻值应变为 21Ω.
真题演练
1. 答案 D
解析 A.该电路为并联电路，电流表测量R₀的电流，滑动变阻器在另一条支路中， 滑动变阻器滑片移动时对
另一条支路无影响，电流表示数不变，故 A 错误；
B.该电路为并联电路，电流表测量干路中的电流，滑动变阻器滑片向右移动，电阻变大，由欧姆定律可知通
过变阻器的电流减小，通过另一条支路电流不变，故干路中的电流变小，故 B错误;
C.该电路为串联电路，电压表测量 R₀的电压，滑动变阻器滑片向右移动，电阻变大，电流减小，根据U=IR
可知，电压表示数变小，故 C 错误;
D. 该电路为串联电路， 电压表测量滑动变阻器的电压，滑动变阻器滑片向右移动，电阻变大,电流减小,根据
U=IR 可知,R₀的电压变小，根据串联电路的电压规律可知，滑动变阻器两端电压变大，故D正确.
2.答案C
解析 A. 图中油量表串联在电路中，是由电流表改装而成的，故A错误；
B. 由电路图可知，R和R'依次串联，电流只有一条路径，则两电阻是串联的，故B错误；
C. 油位越高，浮标上移， 滑片下移， 接入电路中的电阻变小，电路中的总电阻变小，电路中的电流变大，
即通过 R 的电流越大，故 C正确；
D. 油位越低，浮标下移，滑片上移，接入电路中的电阻变大，电路中的总电阻变大， 电路中的电流变小， 由
U=IR可知，R'两端的电压变小，因串联电路中总电压等于各分电压之和，所以R 两端的电压越大，故D错误.
3.答案 C
解析 由电路图可知，闭合开关S，R₁与R₂串联，电压表V₂测电源电压，电压表 V₁测R₂两端的电压；
因串联电路中总电压等于各分电压之和，且两个电压表指针偏转角度相同，
所以，V₂用的是大量程，V₁用的是小量程，且电压表 V₂的示数是电压表 V₁示数的5倍，设 V₁示数为k, 则
U U −U 5k−k 4
V₂示数为5k, 根据串联电路电压规律可得， 两电阻两端的电压之比： R1= v2 v1= = ,因串联电路
U U k 1
R2 v1
8关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
中各处的电流相等，
U
R1
R T U 4
所以，两电阻的阻值之比： 1= = R1 = .
R U U 1
2 R2 R2
T
4. 答案 A
解析 由电路图可知，R₁与R₂串联， 电流表测电路中的电流，
当滑片位于b端时，电路为 R₁的简单电路，电源的电压： U=IR₁=0.6A×10Ω=6V , 故BD 错误;
当滑片位于a端时，变阻器接入电路中的电阻最大， 电路中的总电阻：
U 6V
R= = =30Ω,
I' 0.2A
因串联电路中总电阻等于各分电阻之和，所以，R₂的最大阻值： R₂=R−R₁=30Ω−10Ω=20Ω, 故 A 正确、
C错误.
5.答案 C
解析 (1)由图知，R 与变阻器串联，电压表测 R两端电压，电流表测电路中电流，
U
当定值电阻最大R=20Ω， 当电压预设值最小为1.5V时， 电路中电流最小： I ,J=I = R
放 R R
1.5V
= =0.075A,
20Ω
U
由串联电路特点和欧姆定律可得，此时变阻器接入 电 路 中 的 电 阻 最 大： R = 肉 =
动水 I ,l
侧
U−U 6V −1.5V
R= =60Ω>20Ω,所以此预设电压值不正确，即
A错误；
I I) 0.075A
总
U 1V
当定值电阻最大R=20Ω， 当电压预设值最小为 1V时，电路中电流最小： I ,|=I = R= =0.05A,
底 R R 20Ω
U
由串联电路特点和欧姆定律可得，此时变阻器接入 电 路 中 的 电 阻 最 大： R = 动 =
动 I ,|
吸
U−U 6V −1V
R= =100Ω>20Ω,所以此预设电压值不正确，即B错误；
I /小 0.05A
总
(2)电压预设值越大， 电路中电流越大，变阻器两端电压越小，由欧姆定律可知，变阻器连入阻值越小，滑动
变阻器阻值调节范围越小.故 C正确;
(3) 实验电压预设值为2V时, 当R=20Ω时,变阻器需连入阻值最大，
U 2V
此时电路中电流 I= R= =0.1A,
R 20Ω
U−U 6V −2V
此时变阻器连入电路的阻值： R= R= =40Ω,故 D错误.
I 0.1A
6. 答案 解: (1)只闭合S时,电路为 R₀的简单电路，电流表测通过R₀的电流，
电源的电压： U=I₀R₀=0.6A×10Ω=6V ;
(2) 同时闭合S、S₁时, R₀与Rₓ并联, 电流表测干路电流，
因并联电路中干路电流等于各支路电流之和，所以，通过Rₓ的电流：
Iₓ=I-I₀=0.9A-0.6A=0.3A,
9关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
U 6V
因并联电路中各支路两端的电压相等，所以，Rx的阻值: R = = =20Ω.
x I 0.3A
x
答:(1) 电源电压为6V;
(2) 电阻R,的阻值为20Ω.
7. 答案 解:由电路图可知,R₁与R₂并联,电流表测干路电流.
U 9V
(1)因并联电路中各支路两端的电压相等，所以，通过电阻 R₁的电流： I = = = 0.9A;
1 R 10Ω
1
(2)因并联电路中干路电流等于各支路电流之和，
所以，由指针的位置可知， 电流表的量程为0~3A, 分度值为0.1A, 干路电流I=1.2A,则通过电阻R₂的电流：
I₂=I−I₁=1.2A−0.9A=0.3A,
电阻 R₂的阻值：
U 9V
R = = =30Ω;
2 I 0.3A
2
9V
(3)电流表的最小示数： I
底
,J=I
1
+I
2底']
= 0.9A+
50Ω
=1.08A,
通过滑动变阻器的最大电流为1A，此时电流表的示数为：I'=0.9A+1A=1.9A,
则： 电流表示数的最大变化量△I=1.9A-1.08A=0.82A.
答: (1) 求通过电阻R₁的电流I₁为0.9A; (2)求此时滑动变阻器 R₂连入电路的阻值为30Ω；
(3)在不损坏电路元件的情况下，求电流表示数的最大变化量△I 为0.82A.
8. 答案 解：由电路图可知，定值电阻 R₁和滑动变阻器R₂串联，电流表测电路中的电流I=1A，电压表 V₁测
电阻 R₁两端的电压，电压表V₂测滑动变阻器 R₂两端的电压；
(1)定值电阻 R₁两端的电压： U₁=IR₁=1A×5Ω=5V;
(2)根据串联电路电压规律可知，滑动变阻器两端的电压：
U 11V
U₂=U−U₁=16V −5V =11V ,此时R₂的电阻值： R = 2= =11Ω;
2 I 1A
(3)由 (1)(2)可知,电流表选择的量程为0~3A,
电压表 V₁、V₂选择的量程为0~15V,由于滑动变阻器允许通过的最大电流为2A，在保证电路中各元件不损坏
的情况下，所以电路中的电流最大电流 I =2A,此时滑动变阻器R₂连入电路的电阻最小，定值电阻 R₁两端的
放⋆
电压：
U '=I R =2A×5Ω=10V ,
1 棱水 1
据串联电路电压规律可知，滑动变阻器两端的电压：
U₂'=U−U₁'=16V −10V =6V ,
此时滑动变阻器R₂连入电路的最小阻值：

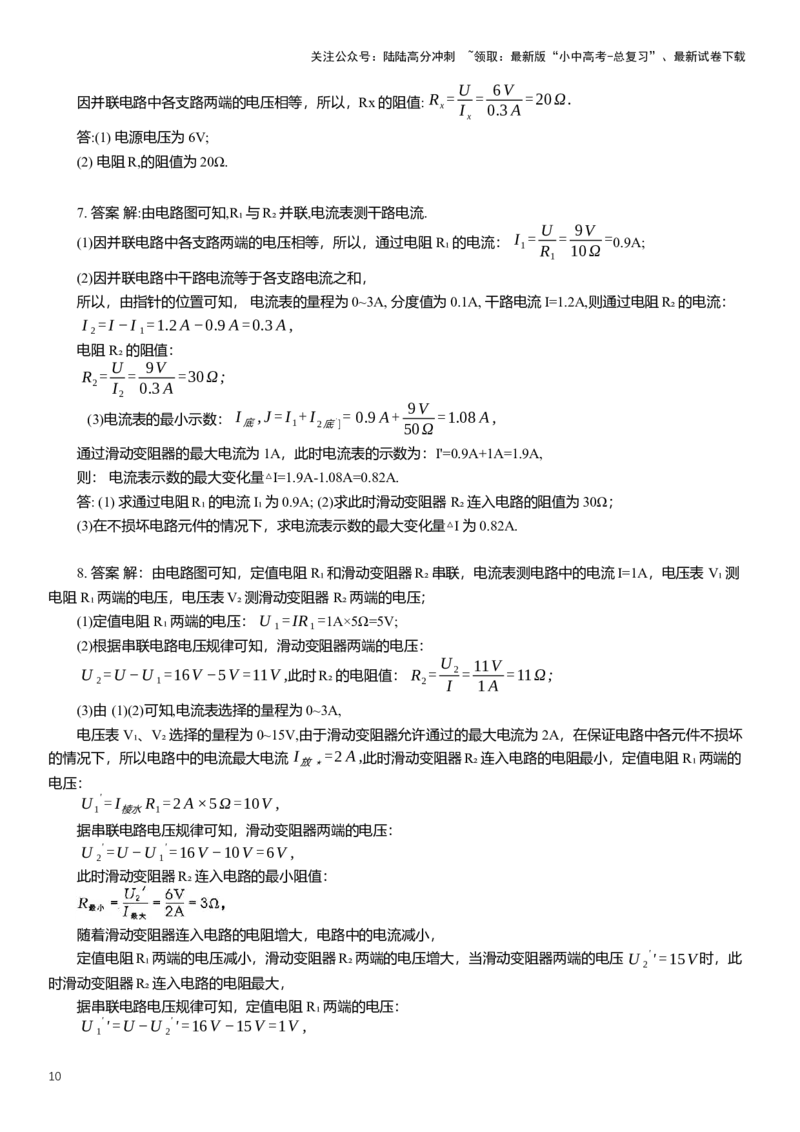

随着滑动变阻器连入电路的电阻增大，电路中的电流减小，
定值电阻R₁两端的电压减小，滑动变阻器R₂两端的电压增大，当滑动变阻器两端的电压 U₂''=15V时，此
时滑动变阻器R₂连入电路的电阻最大，
据串联电路电压规律可知，定值电阻 R₁两端的电压：
U₁''=U−U₂''=16V −15V =1V ,
10关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
U '' 1V
电路中的最小电流： I = 1 = =0.2A,
底') R 5Ω
1
此时滑动变阻器 R₂连入电路的最大阻值：
U '' 15V
R = 2 = =75Ω,
m⋆ I 0.2A
底锥侧
综上所述，连入电路 R₂的取值范围：
3Ω≤R₂≤75Ω.
答: (1) 电压表 V₁的示数U₁为5V;
(2) 此时R₂的电阻值为 11Ω;
(3)连入电路 R₂的取值范围为 3Ω≤R₂≤75Ω.
9. 答案 解： (1)由图示电路图可知，滑动变阻器与热敏电阻串联，电流表测电路电流，由图乙所示图象可
知，温度为20℃时，热敏电阻阻值为400Ω，电源电压：
U = I (R₁ + R) =0.01A× (400Ω+ 100Ω)=5V;
(2)由图乙所示图象可知，温度为 40℃时，热敏 电 阻 阻 值 为 200Ω, 电 路 最 大 电 流 为0.02A;
U 5V
R = = =250Ω,
电路最小电阻： 放/ I 0.02A 根据串联电路总电阻等于各电阻之和可知：滑动变阻器的最小
max
阻值： R ,J ,J ,−R = 250Ω-200Ω=50Ω;
动 B 吸 t
U 5V
(3)热敏电阻阻值越小，环境温度最高，电路电流最大为0.02A时, R = = =250Ω.
动 I 0.02A
mx
根据串联电路总电阻等于各电阻之和可知： R =R −R =250Ω−150Ω=100Ω,由图乙可知其工作的
t,h 肉 可逆⋆
最高环境温度50℃.
答：(1)将此电路放入温度为 20℃的环境中，闭合开关S，调节滑片P，使滑动变阻器接入电路的电阻 R
=100Ω，此时电流表的读数为0.01A, 电源电压为5V;
(2)若环境温度为 40℃时，要保证整个电路元件的安全，滑动变阻器接入电路中的最小阻值是50Ω;
(3)此电路能测量的最高环境温度为50℃.
10. 答案 解: (1) 当 P 处于R 最上端时, U=3V, R和R。串联,
U 3V
方法一： R =R+R =10Ω+5Ω=15Ω,I= = =0.2A;
肉 0 R 15Ω
总
方法二：由串联电路的电压关系和欧姆定律可得知 U=U +U =IR+I R =I(R+R ),则有
R R0 0 0
U 3V
I= = =0.2A;
R+R 10Ω+5Ω
0
(2) 方法一：托盘中放入一物体时， I'=0.3A,
R₀两端的电压： U '=I'R =0.3A×5Ω=1.5V,
R0 0
U 1.5V
R₁两端的电压 U =U−U '=3V −1.5V =1.5V, R = 1= =5Ω;
1 R0 1 I' 0.3A
U 3V
方法二： R = = =10Ω,
总 I 0.3A
R =R −R =10Ω−5Ω=5Ω;
1 球 0
(3) 因为ab是一根长为5cm 的均匀电阻丝，R最大阻值为10Ω，所以当. R₁=5Ω时，滑片P 所处位置接入电
路的电阻丝长度为
L₁=2.5cm,弹簧被压缩的长度
△L=L-L₁=5cm-2.5cm=2.5cm.
11关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
查表可知: △L =2.5cm 时, 弹簧所受压力F=25N;
根据力的作用是相互的，弹簧对物体的支持力 F =F=25N;
∗
依二力平衡条件有
G=F =25N;
球
G 25N
根 据 G = mg 可得: m= = =2.5kg.
g 10N/kg
答:(1)金属滑片 P 处于R 最上端,闭合开关后，电流表的读数为0.2A；
(2)金属滑片 P 处于ab 间某一位置,开关S闭合后，电流表指针指在0.3A 处时，ab 实际接入电路的电阻R₁为
5Ω；
(3) 放入托盘的物体的质量 m 为2.5kg.
11. 答案 解: (1) 由电路图可知, R₁与R₂串联，电压表测R₁两端的电压，
当电压表示数是0.5V时，根据串联电路的电压特点可知R₂两端的电压：
U₂=U−U₁=1.5V −0.5V =1V ,
因串联电路中各处的电流相等，
U 0.5V
所以，电路中 的电流：
I=I =I = 1= =0.0125A;
2 1 R 40Ω
1
U 1V
则R₂的阻值： R = 2= =80Ω;
2 I 0.0125A
2
由图象可知，当 R₂=80Ω时，呼气酒精浓度为 5×10⁻³mg/100mL;
则血液酒精浓度x=呼气酒精浓度y×2200=5×10⁻³mg/100mL×2200=11mg/100mL;
由表格数据可知：血液酒精浓度 x =11mg/100mL<20mg/100mL, 属于非饮酒驾驶;
(2)如果被测者测试时， 口没有含紧吹管吹气，被测者呼出的气体流动加快，压强减小，周围的空气向被测者
呼出的气体流动，一起进入仪器内，相当于把呼气中的酒精浓度稀释了，检测到的酒精浓度比被测者实际的呼气
酒精浓度低.
答：(1)某驾驶员接受测试，电压表示数是0.5V. 该驾驶员测试结果是非饮酒驾驶；
(2)如果被测者测试时，口没有含紧吹管吹气，被测者呼出的气体流动加快，压强减小，周围的空气向被测者
呼出的气体流动，一起进入仪器内，相当于把呼气中的酒精浓度稀释了，检测到的酒精浓度比被测者实际的呼气
酒精浓度低.
12
