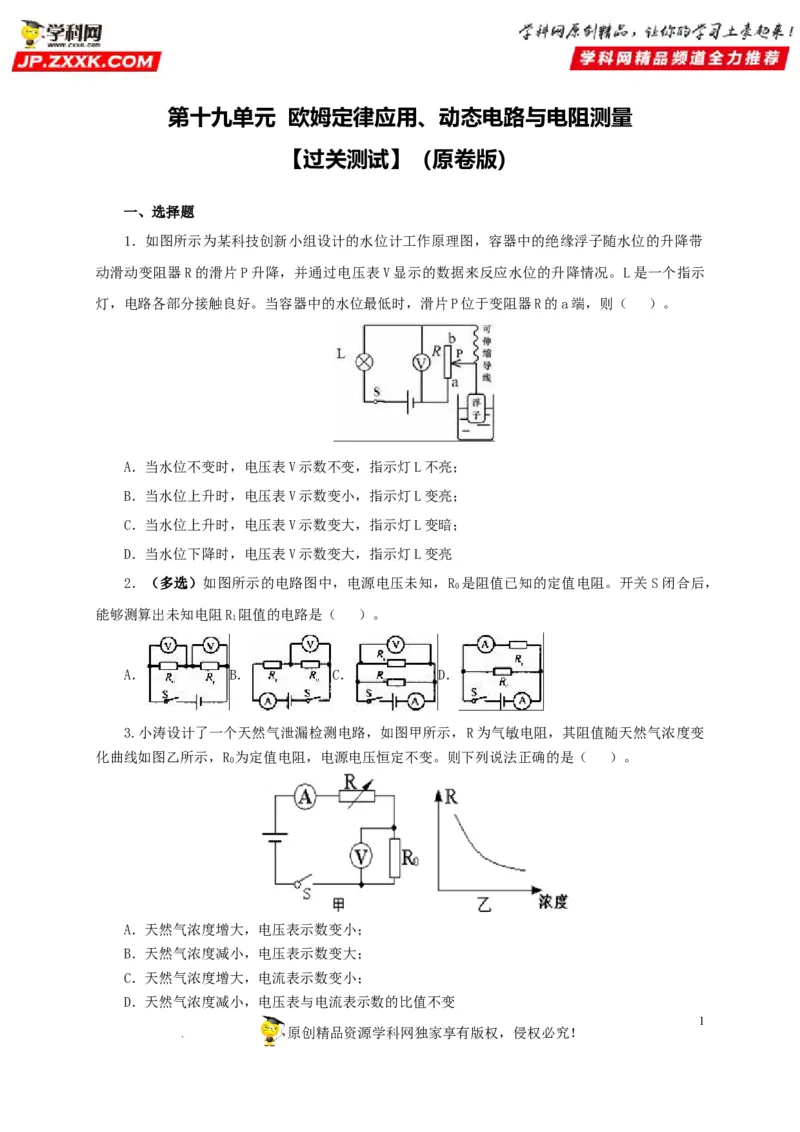

第十九单元 欧姆定律应用、动态电路与电阻测量
【过关测试】（原卷版）
一、选择题

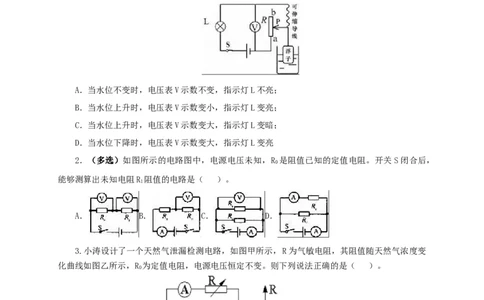

1．如图所示为某科技创新小组设计的水位计工作原理图，容器中的绝缘浮子随水位的升降带
动滑动变阻器R的滑片P升降，并通过电压表V显示的数据来反应水位的升降情况。L是一个指示
灯，电路各部分接触良好。当容器中的水位最低时，滑片P位于变阻器R的a端，则（ ）。
A．当水位不变时，电压表V示数不变，指示灯L不亮；
B．当水位上升时，电压表V示数变小，指示灯L变亮；
C．当水位上升时，电压表V示数变大，指示灯L变暗；
D．当水位下降时，电压表V示数变大，指示灯L变亮
2．（多选）如图所示的电路图中，电源电压未知，R 是阻值已知的定值电阻。开关S闭合后，
0
能够测算出未知电阻R 阻值的电路是（ ）。
1
A． B． C． D．
3.小涛设计了一个天然气泄漏检测电路，如图甲所示，R为气敏电阻，其阻值随天然气浓度变
化曲线如图乙所示，R 为定值电阻，电源电压恒定不变。则下列说法正确的是（ ）。
0
A．天然气浓度增大，电压表示数变小；
B．天然气浓度减小，电压表示数变大；
C．天然气浓度增大，电流表示数变小；
D．天然气浓度减小，电压表与电流表示数的比值不变
1
原创精品资源学科网独家享有版权，侵权必究！

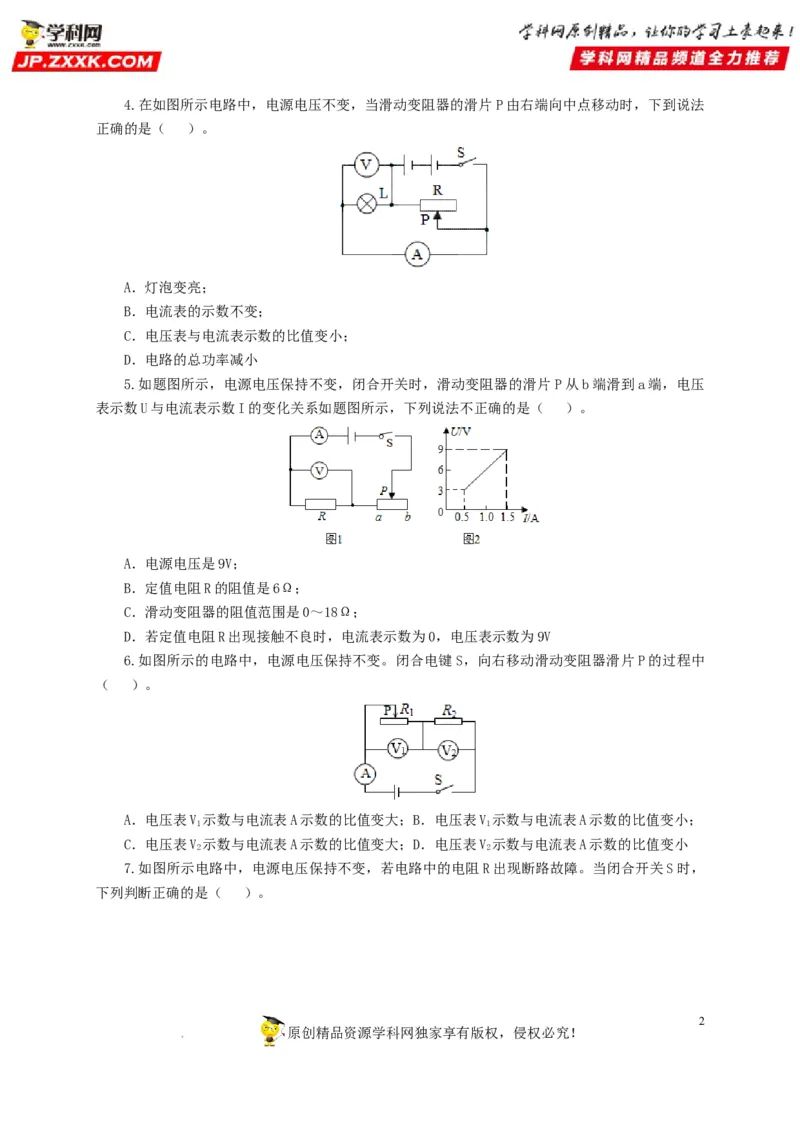

学科网（北京）股份有限公司4.在如图所示电路中，电源电压不变，当滑动变阻器的滑片 P由右端向中点移动时，下到说法
正确的是（ ）。
A．灯泡变亮；
B．电流表的示数不变；
C．电压表与电流表示数的比值变小；
D．电路的总功率减小

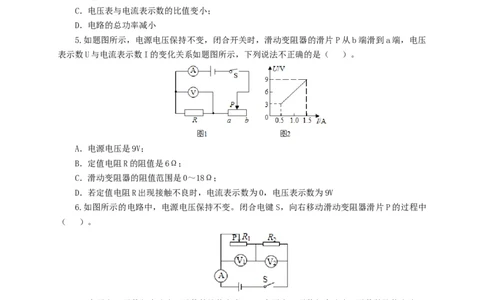

5.如题图所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片 P从b端滑到a端，电压
表示数U与电流表示数I的变化关系如题图所示，下列说法不正确的是（ ）。
A．电源电压是9V；
B．定值电阻R的阻值是6Ω；
C．滑动变阻器的阻值范围是0～18Ω；
D．若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9V
6.如图所示的电路中，电源电压保持不变。闭合电键S，向右移动滑动变阻器滑片P的过程中
（ ）。
A．电压表V 示数与电流表A示数的比值变大；B．电压表V 示数与电流表A示数的比值变小；
1 1
C．电压表V 示数与电流表A示数的比值变大；D．电压表V 示数与电流表A示数的比值变小
2 2

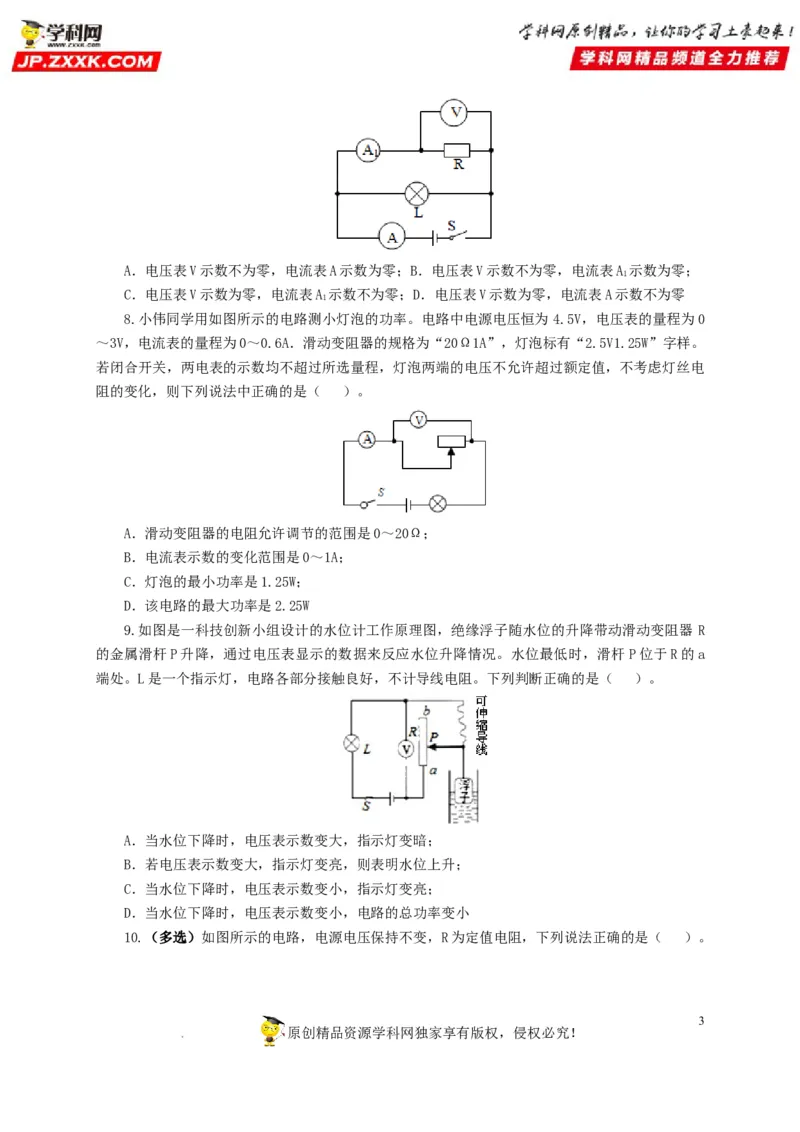

7.如图所示电路中，电源电压保持不变，若电路中的电阻R出现断路故障。当闭合开关S时，
下列判断正确的是（ ）。
2
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司A．电压表V示数不为零，电流表A示数为零；B．电压表V示数不为零，电流表A 示数为零；
1
C．电压表V示数为零，电流表A 示数不为零；D．电压表V示数为零，电流表A示数不为零
1

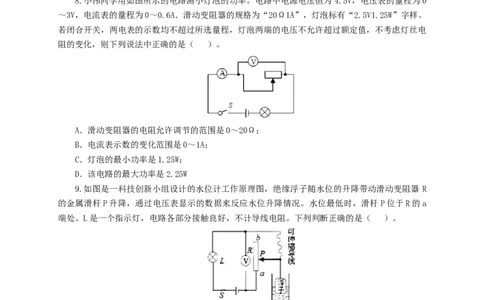

8.小伟同学用如图所示的电路测小灯泡的功率。电路中电源电压恒为 4.5V，电压表的量程为0
～3V，电流表的量程为0～0.6A．滑动变阻器的规格为“20Ω1A”，灯泡标有“2.5V1.25W”字样。
若闭合开关，两电表的示数均不超过所选量程，灯泡两端的电压不允许超过额定值，不考虑灯丝电
阻的变化，则下列说法中正确的是（ ）。
A．滑动变阻器的电阻允许调节的范围是0～20Ω；
B．电流表示数的变化范围是0～1A；
C．灯泡的最小功率是1.25W；
D．该电路的最大功率是2.25W
9.如图是一科技创新小组设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器 R
的金属滑杆P升降，通过电压表显示的数据来反应水位升降情况。水位最低时，滑杆P位于R的a
端处。L是一个指示灯，电路各部分接触良好，不计导线电阻。下列判断正确的是（ ）。
A．当水位下降时，电压表示数变大，指示灯变暗；
B．若电压表示数变大，指示灯变亮，则表明水位上升；
C．当水位下降时，电压表示数变小，指示灯变亮；
D．当水位下降时，电压表示数变小，电路的总功率变小

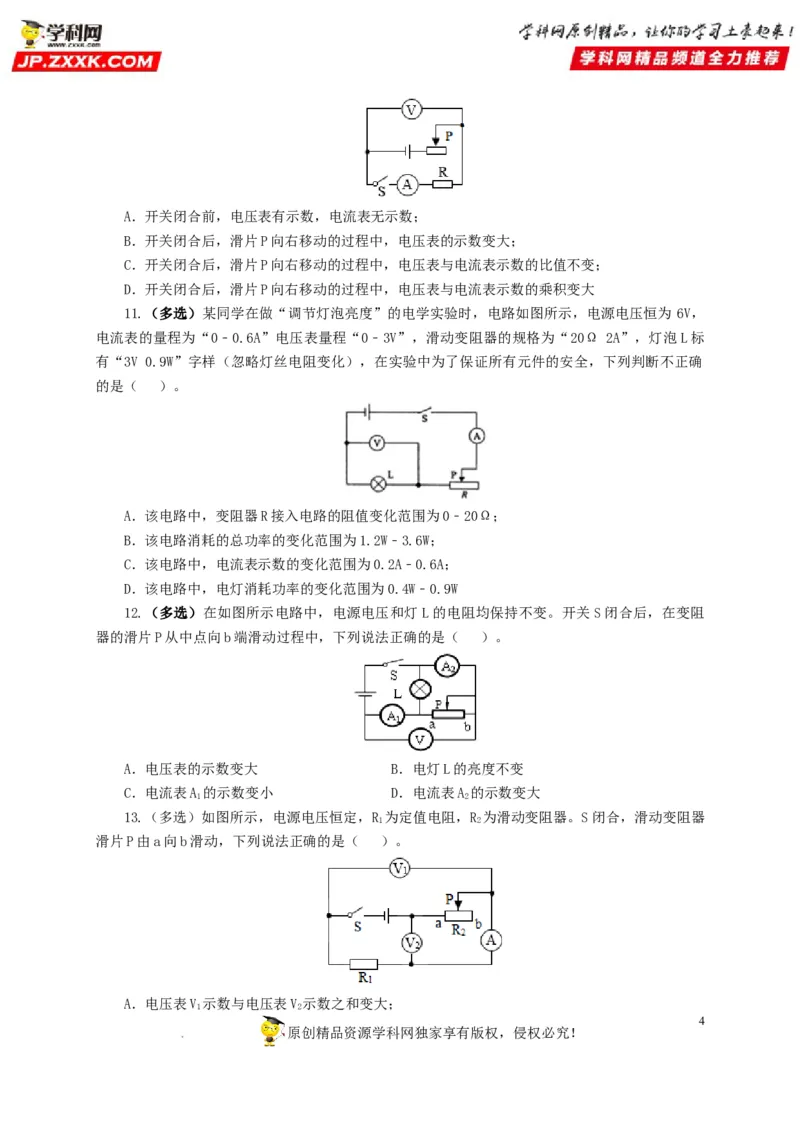

10.（多选）如图所示的电路，电源电压保持不变，R为定值电阻，下列说法正确的是（ ）。
3
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司A．开关闭合前，电压表有示数，电流表无示数；
B．开关闭合后，滑片P向右移动的过程中，电压表的示数变大；
C．开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的比值不变；
D．开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的乘积变大

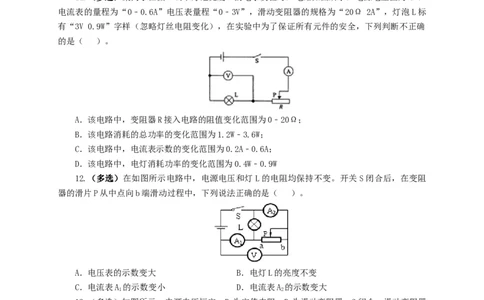

11.（多选）某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电源电压恒为 6V，
电流表的量程为“0﹣0.6A”电压表量程“0﹣3V”，滑动变阻器的规格为“20Ω 2A”，灯泡L标
有“3V 0.9W”字样（忽略灯丝电阻变化），在实验中为了保证所有元件的安全，下列判断不正确
的是（ ）。
A．该电路中，变阻器R接入电路的阻值变化范围为0﹣20Ω；
B．该电路消耗的总功率的变化范围为1.2W﹣3.6W；
C．该电路中，电流表示数的变化范围为0.2A﹣0.6A；
D．该电路中，电灯消耗功率的变化范围为0.4W﹣0.9W
12.（多选）在如图所示电路中，电源电压和灯L的电阻均保持不变。开关S闭合后，在变阻
器的滑片P从中点向b端滑动过程中，下列说法正确的是（ ）。
A．电压表的示数变大 B．电灯L的亮度不变
C．电流表A 的示数变小 D．电流表A 的示数变大
1 2
13.（多选）如图所示，电源电压恒定，R 为定值电阻，R 为滑动变阻器。S闭合，滑动变阻器
1 2
滑片P由a向b滑动，下列说法正确的是（ ）。
A．电压表V 示数与电压表V 示数之和变大；
1 2
4
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司B．电压表V 示数变小，电流表A示数变小；
1
C．电压表V 示数与电流表A示数的比值变大；
1
D．电压表V 示数与电流表A示数的比值变大
2
二、填空题

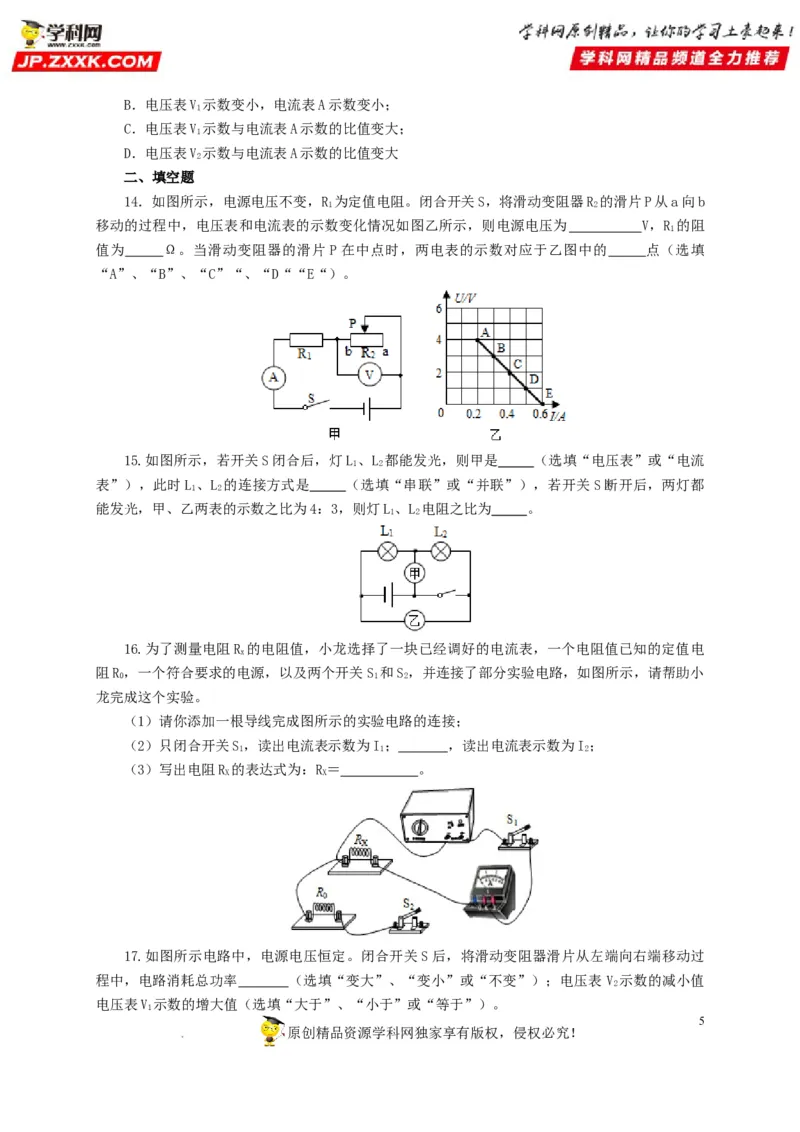

14．如图所示，电源电压不变，R 为定值电阻。闭合开关S，将滑动变阻器R 的滑片P从a向b
1 2
移动的过程中，电压表和电流表的示数变化情况如图乙所示，则电源电压为 V，R 的阻
1
值为 Ω。当滑动变阻器的滑片 P在中点时，两电表的示数对应于乙图中的 点（选填
“A”、“B”、“C”“、“D““E“）。
15.如图所示，若开关S闭合后，灯L 、L 都能发光，则甲是 （选填“电压表”或“电流
1 2
表”），此时L 、L 的连接方式是 （选填“串联”或“并联”），若开关S断开后，两灯都
1 2
能发光，甲、乙两表的示数之比为4：3，则灯L、L 电阻之比为 。
1 2
16.为了测量电阻R 的电阻值，小龙选择了一块已经调好的电流表，一个电阻值已知的定值电
x
阻R，一个符合要求的电源，以及两个开关S 和S，并连接了部分实验电路，如图所示，请帮助小
0 1 2
龙完成这个实验。
（1）请你添加一根导线完成图所示的实验电路的连接；
（2）只闭合开关S，读出电流表示数为I； ，读出电流表示数为I；
1 1 2
（3）写出电阻R 的表达式为：R＝ 。
X X
17.如图所示电路中，电源电压恒定。闭合开关S后，将滑动变阻器滑片从左端向右端移动过
程中，电路消耗总功率 （选填“变大”、“变小”或“不变”）；电压表 V 示数的减小值
2
电压表V 示数的增大值（选填“大于”、“小于”或“等于”）。
1
5
原创精品资源学科网独家享有版权，侵权必究！

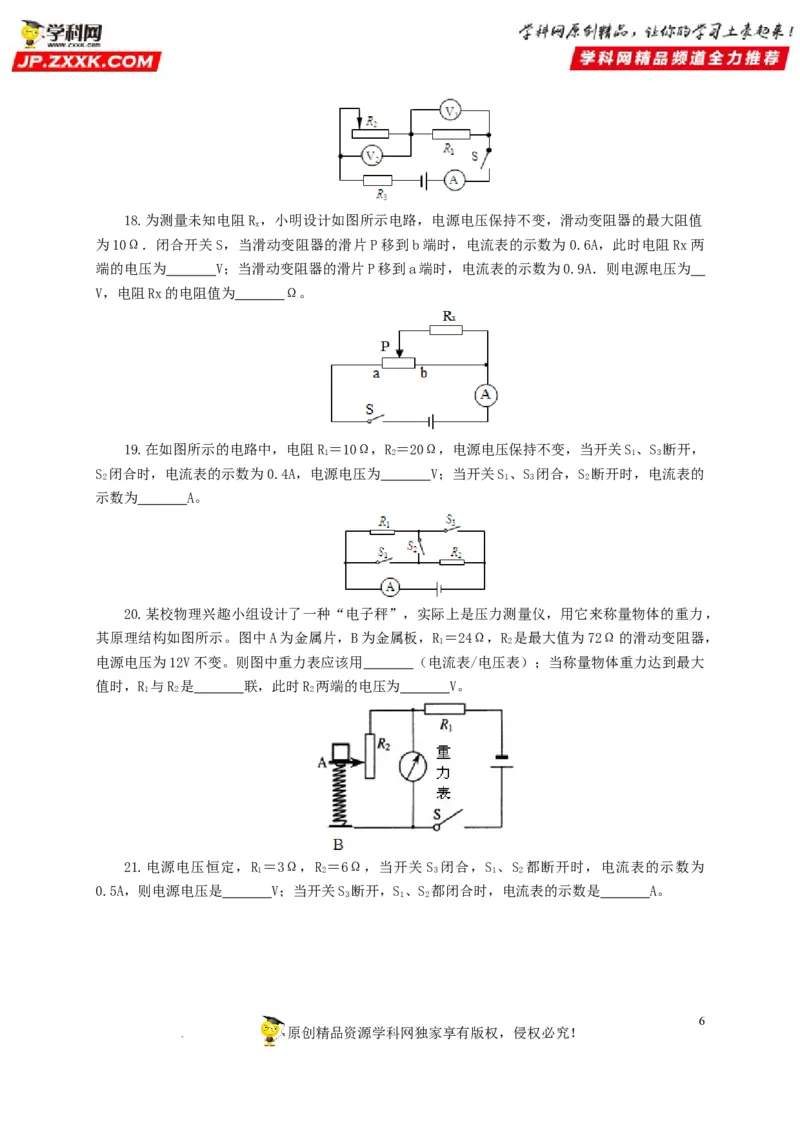

学科网（北京）股份有限公司18.为测量未知电阻R ，小明设计如图所示电路，电源电压保持不变，滑动变阻器的最大阻值
x
为10Ω．闭合开关S，当滑动变阻器的滑片P移到b端时，电流表的示数为0.6A，此时电阻Rx两
端的电压为 V；当滑动变阻器的滑片P移到a端时，电流表的示数为0.9A．则电源电压为
V，电阻Rx的电阻值为 Ω。
19.在如图所示的电路中，电阻R＝10Ω，R＝20Ω，电源电压保持不变，当开关S、S 断开，
1 2 1 3
S 闭合时，电流表的示数为0.4A，电源电压为 V；当开关S 、S 闭合，S 断开时，电流表的
2 1 3 2
示数为 A。
20.某校物理兴趣小组设计了一种“电子秤”，实际上是压力测量仪，用它来称量物体的重力，
其原理结构如图所示。图中A为金属片，B为金属板，R ＝24Ω，R 是最大值为72Ω的滑动变阻器，
1 2
电源电压为12V不变。则图中重力表应该用 （电流表/电压表）；当称量物体重力达到最大
值时，R 与R 是 联，此时R 两端的电压为 V。
1 2 2
21.电源电压恒定，R ＝3Ω，R ＝6Ω，当开关S 闭合，S 、S 都断开时，电流表的示数为
1 2 3 1 2
0.5A，则电源电压是 V；当开关S 断开，S、S 都闭合时，电流表的示数是 A。
3 1 2
6
原创精品资源学科网独家享有版权，侵权必究！

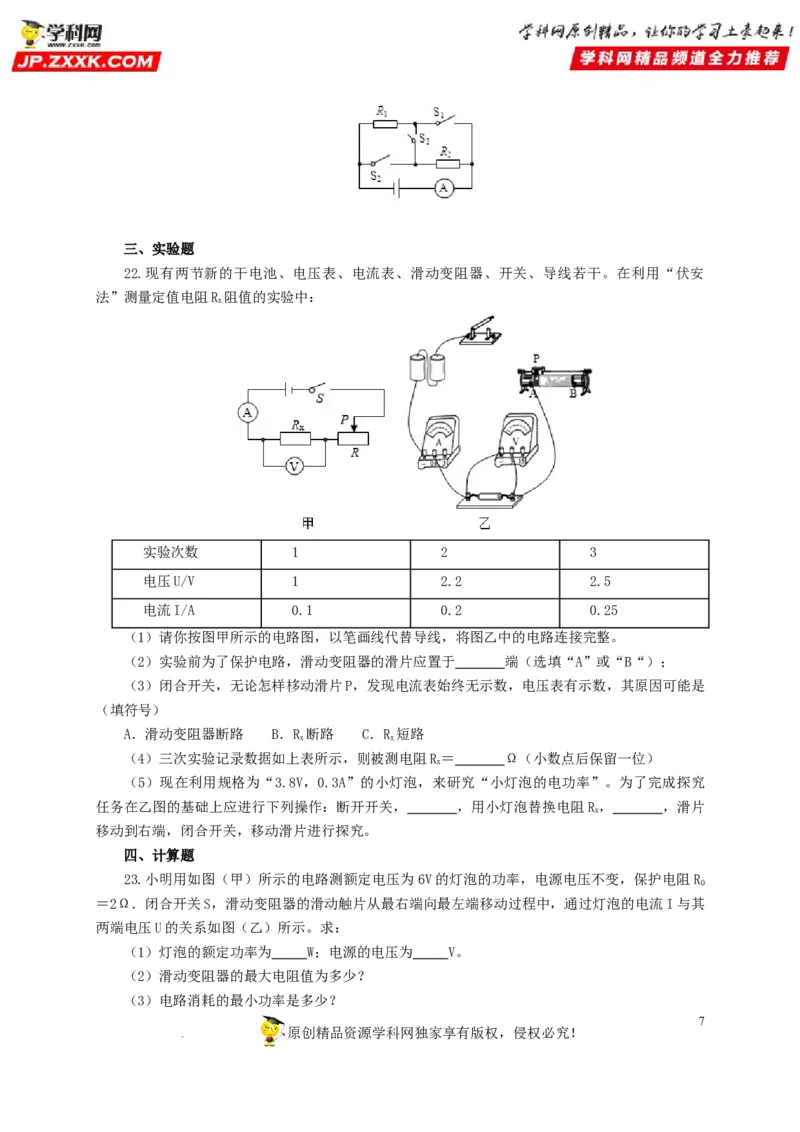

学科网（北京）股份有限公司三、实验题
22.现有两节新的干电池、电压表、电流表、滑动变阻器、开关、导线若干。在利用“伏安
法”测量定值电阻R 阻值的实验中：
x
实验次数 1 2 3
电压U/V 1 2.2 2.5
电流I/A 0.1 0.2 0.25
（1）请你按图甲所示的电路图，以笔画线代替导线，将图乙中的电路连接完整。
（2）实验前为了保护电路，滑动变阻器的滑片应置于 端（选填“A”或“B“）；
（3）闭合开关，无论怎样栘动滑片P，发现电流表始终无示数，电压表有示数，其原因可能是
（填符号）
A．滑动变阻器断路 B．R 断路 C．R 短路
x x
（4）三次实验记录数据如上表所示，则被测电阻R＝ Ω（小数点后保留一位）
x
（5）现在利用规格为“3.8V，0.3A”的小灯泡，来研究“小灯泡的电功率”。为了完成探究
任务在乙图的基础上应进行下列操作：断开开关， ，用小灯泡替换电阻R ， ，滑片
x
移动到右端，闭合开关，移动滑片进行探究。
四、计算题

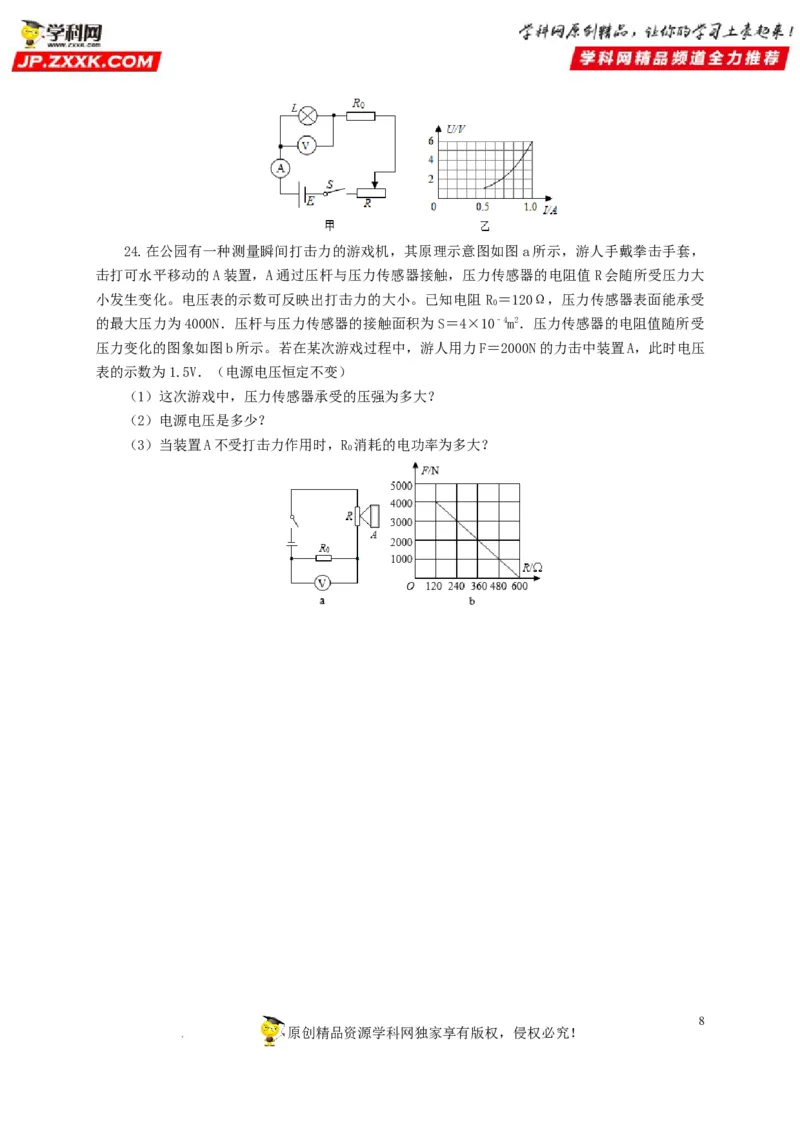

23.小明用如图（甲）所示的电路测额定电压为6V的灯泡的功率，电源电压不变，保护电阻R
0
＝2Ω．闭合开关S，滑动变阻器的滑动触片从最右端向最左端移动过程中，通过灯泡的电流I与其
两端电压U的关系如图（乙）所示。求：
（1）灯泡的额定功率为 W；电源的电压为 V。
（2）滑动变阻器的最大电阻值为多少？
（3）电路消耗的最小功率是多少？
7
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司24.在公园有一种测量瞬间打击力的游戏机，其原理示意图如图a所示，游人手戴拳击手套，
击打可水平移动的A装置，A通过压杆与压力传感器接触，压力传感器的电阻值R会随所受压力大
小发生变化。电压表的示数可反映出打击力的大小。已知电阻 R ＝120Ω，压力传感器表面能承受
0
的最大压力为4000N．压杆与压力传感器的接触面积为S＝4×10﹣4m2．压力传感器的电阻值随所受
压力变化的图象如图b所示。若在某次游戏过程中，游人用力F＝2000N的力击中装置A，此时电压
表的示数为1.5V．（电源电压恒定不变）
（1）这次游戏中，压力传感器承受的压强为多大？
（2）电源电压是多少？
（3）当装置A不受打击力作用时，R 消耗的电功率为多大？
