专题 19 欧姆定律的应用计算分析（原卷版）
重难点1 动态电路类型
重难点2 图像结合类型
重难点3 电路保护型
重难点4 热电、光电综合型

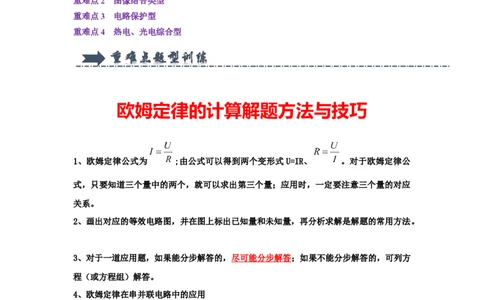

欧姆定律的计算解题方法与技巧
1、欧姆定律公式为 ;由公式可以得到两个变形式U=IR、 。对于欧姆定律公
式，只要知道三个量中的两个，就可以求出第三个量；应用时，一定要注意三个量的对应
关系。
2、画出对应的等效电路图，并在图上标出已知量和未知量，再分析求解是解题的常用方法。
3、对于一道应用题，如果能分步解答的，尽可能分步解答；如果不能分步解答的，可列方
程（或方程组）解答。
4、欧姆定律在串并联电路中的应用
类型 串联电路 并联电路
电
路
图
电流特
点
电压特淘宝：学思创想
点
① ①
②串联电路的等效电阻比任何一个分电 ②并联电路的等效电阻比任何一个分电阻的阻值都小
电阻特 阻的阻值都大
③其中任一个分电阻减小（相当于减小总电阻长
点
③串联电路中接入的电阻越多或某一电 度），则总电阻也减小，分电阻增大而增大
阻阻值增大，则总电阻增大
④增加支路条数（相当于增大总电阻横截面积），则
总电阻减小

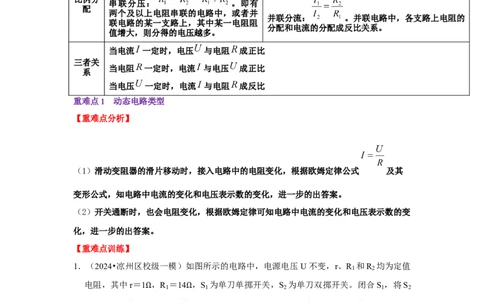

比例分
串联分压： 。即有
配
两个及以上电阻串联的电路中，或者并
并联分流： 。并联电路中，各支路上电阻的
联电路的某一支路上，其中某一电阻阻
分配和电流的分配成反比关系。
值增大，则分得的电压越多。
当电流 一定时，电压 与电阻 成正比
三者关
当电阻 一定时，电流 与电压 成正比
系
当电压 一定时，电流 与电阻 成反比
重难点1 动态电路类型
【重难点分析】
（1）滑动变阻器的滑片移动时，接入电路中的电阻变化，根据欧姆定律公式 及其
变形公式，知电路中电流的变化和电压表示数的变化，进一步的出答案。
（2）开关通断时，也会电阻变化，根据欧姆定律可知电路中电流的变化和电压表示数的变
化，进一步的出答案。
【重难点训练】
1．（2024•凉州区校级一模）如图所示的电路中，电源电压 U不变，r、R 和R 均为定值
1 2
电阻，其中r＝1 ，R ＝14 ，S 为单刀单掷开关，S 为单刀双掷开关。闭合S ，将S
1 1 2 1 2
掷于1端，电压表Ω V的示数ΩU ＝5.6V；将S 切换到2端，电压表V的示数U ＝5.4V。
1 2 2
求：
（1）电源电压U的大小。
（2）电阻R 的阻值。
2淘宝：学思创想
2．（2024•怀远县校级模拟）如图所示的电路，其中R 的阻值为9 ，电源电压保持4.5V
1
不变，电流表的量程为0～0.6A，求： Ω
（1）开关S闭合、S 断开时，电流表的示数；
1
（2）开关S、S 都闭合时，保证电流表安全，电阻R 的最小阻值。
1 2
3．（2024•杜集区校级一模）如图，电源电压恒定，闭合开关后，滑动变阻器的滑片滑到
最左端时，电压表V 示数9V，电压表V 示数3V，滑动变阻器的滑片滑到最右端时，
1 2
电流表A的示数1.2A。求滑动变阻器的最大阻值是多少 ？
Ω淘宝：学思创想
4．（2024•南平一模）如图所示的电路中，R 的阻值为15 。开关S 、S 闭合，电流表A
1 1 2 1
的示数为0.2A，电流表A 的示数为0.3A。求： Ω
2
（1）电源电压。
（2）电阻R 的阻值。
2
（3）电路的总电流。
5．（2024•绥化一模）如图所示，电源电压保持不变，R ＝R ＝20 ，R ＝10 。当只闭合
1 2 3
开关S 时，电流表示数是0.3A。求： Ω Ω
1
（1）电源电压是多少？
（2）当只闭合开关S 时，R 两端电压是多少？
3 2
（3）电流表的最大示数是多少？淘宝：学思创想
6．（2023•宝山区二模）在如图电路中，定值电阻R ＝10 。闭合开关S，将滑动变阻器
1
R 的滑片P从最左端A移至中点M的过程中，电压表的Ω示数变化了0.5伏；当滑片P位
2
于M点时，电流表的示数为0.15安。求：
①当滑片P位于M点时，电阻R 两端的电压U 。
1 1
②当滑片P位于A点时，电压表示数U 和电流表示数I 。
V A
③电源电压U 和滑动变阻器R 的最大阻值R 。
0 2 2max
7．（2023•蜀山区校级三模）如图甲是利用滑动变阻器控制电流的电路，电源电压为 6V，
电阻R＝20 ，滑动变阻器的滑片从一端移动到另一端，电流表示数变化范围为0.1A～
0.3A。求：Ω
（1）滑动变阻器的最大阻值；
（2）在图甲电路的基础上，增加一根导线，仍然可以利用滑动变阻器控制电路中的电
流，如图乙所示。试求改装后滑片在a端时电流表的示数。淘宝：学思创想
重难点2 图像结合类型
【重难点分析】
（1）根据欧姆定律公式 及其变形公式，结合图像信息，进一步的出答案。。
【重难点训练】
8．（2024•仙桃校级模拟）随着我国经济的发展，人民生活水平日益提高，我国出现了越
来越多的潜水爱好者。为了保障安全，潜水员潜水时会佩戴如图甲所示的水压表和深度
表。图乙是某深度表的工作原理简化电路图，电源电压U＝6V且恒定不变，定值电阻
R ＝15 ，电压表量程为0～3V，R 是阻值随水深度变化的电阻，其变化关系图象如图
0 P
丙所示，Ω R 允许通过的最大电流为0.24A。求：
P
（1）深度表在水面上时，电路中的电流（计算结果保留1位小数）；
（2）电压表示数为2V时，潜水员下潜的深度；
（3）在保证电路安全的情况下，该深度表能浸入水中的最大深度。淘宝：学思创想
9．（2024•连江县模拟）综合实践活动中，同学们设计了一种测量液体密度大小的装置，
主要结构如图甲所示，从电流表指针所指的刻度就可以知道液体密度的大小。AB为长
18cm阻值的36 的电阻丝，其阻值与长度成正比。托盘上的小桶中无液体时，滑片P
恰好位于电阻丝Ω最上端A处；每次测量时，在小桶内倒入体积恒为20cm3的待测液体后，
弹簧增加的弹力F与滑片P向下移动的距离x的关系如图乙所示。电源电压恒为6V，R
0
标有“4 ，0.5A”，电流表量程为0～0.6A。不计一切摩擦。
Ω
（1）闭合开关，滑片P在A端时，电流表示数为多少？
（2）某次测量时，电流表示数为0.3A，电阻丝AB连入的电阻为多少？所测液体密度
为多少？
10．（2024•港南区一模）在综合实践活动课上，小明设计了如图甲所示的模拟调光灯电路，
电源电压恒定，R 为定值电阻。闭合开关S后，将滑动变阻器R 的滑片P由最右端向
1 2
左移动，直至灯泡L正常发光。此过程中，电流表A的示数随两电压表V 、V （电压
1 2
表V 未画出）示数变化关系图像如图乙所示。求：
2
（1）灯泡正常发光时候的电阻；
（2）求电源电压；
（3）滑动变阻器的滑片由最右端向左移动至灯泡L正常发光的过程中，滑动变阻器接
入电路的阻值变化范围。淘宝：学思创想
11．（2024•抚顺一模）为设计电子拉力计，小硕将电流表改装为拉力计的表盘，如图甲是
其原理图。弹簧右端和滑动变阻器R的金属片P固定在一起（弹簧的电阻不计，P与R
间的摩擦力不计）。定值电阻 R ＝6 ，AB是一根长为6cm的均匀电阻丝其阻值为
0
24 ，电源电压U＝6V，电流表的量程Ω为0～0.6A，当不拉拉环时，金属滑片P刚好处
于ΩA端。已知该弹簧伸长的长度ΔL与所受拉力F间的关系如图乙所示。
（1）拉力计表盘上的零刻度线应标在电流表表盘多少刻度处？
（2）开关S闭合后，当电流表指针在0.6A处，作用在拉环上水平向右的拉力为多少？
（3）在电流表量程不可改的情况下，若要把该装置所能测量的最大拉力为 600N，请通
过计算，说出一种可行的办法（要求只更换一个元件）。
12．（2024•利辛县二模）为了动态监测学生的体重情况，科技创新小组设计了一台由电流
表改装而成的简易体重计，其电路如图甲所示。已知电源电压恒为 6V，定值电阻R ＝
0
5 ，R为压敏电阻，其阻值与所受到的压力关系如图乙所示，电流表量程为0～0.6A，
Ω淘宝：学思创想
踏板重力不计，求：
（1）闭合开关S，当体重计空载时，电路中的电流；
（2）电流表上0.3A刻度处应该标多大的体重值？
（3）小组成员认为，也可以用电压表改装成体重计，现要求随着体重的增加，电压表
示数增大，试分析电压表应该并联在什么位置？若电压表量程为 0～3V，求电压表改装
的体重计能够称量的最大体重是多少？
13．（2024•茶陵县一模）现有额定电压均为6V的两只灯泡L 、L ，通过L 、L 的电流随
1 2 1 2
两端电压变化关系的图像如图甲所示。
求：（1）L 、L 两灯正常发光时的电阻；
1 2
（2）将L 、L 两灯串联后，允许接入的最大电源电压。
1 2淘宝：学思创想
14．（2024•龙凤区一模）在物理项目多元探究学习活动中，某科技小组的同学设计了如图
甲所示的船只升降实验模型。模型中的船厢 A和所盛水的总重为5N，圆柱形浮筒B底
面积为100cm2，重为18N。电路中电源电压恒定，R 为定值电阻，压敏电阻R （表面
0 x
绝缘，厚度不计）固定于容器C底部，上表面积为50cm2，R 阻值随所受水的压力变化
x
关系如图乙所示。关闭排水阀，向C中注入适量水后关闭进水阀，装置静止时，测得C
中水深为20cm，B浸入水中的深度为7cm（未浸没），闭合开关S，此时电流表示数I
1
＝30mA；再次打开进水阀，向C中缓慢注入一定质量的水，浮筒B上升，使A下降
30cm ， 稳 定 后 电 流 表 示 数 I ＝ 24mA 。 若 不 计 绳 重 和 摩 擦 ， 水 的 密 度
2
，g取10N/kg，求：
（1）B浸入水中的深度为7cm时所受的浮力；以及动滑轮的重力；
（2）C中水深为20cm时R 阻值；
x
（3）电路中电源电压值。淘宝：学思创想
重难点3 电路保护型
【重难点分析】
（1）保护电表的安全，看清楚电压表和电流表的量程，结合欧姆定律公式及变形公式，进
一步解出答案。
（2）保护用电器的安全，看清楚用电器可以通过的最大电流及两端可以加的最大电压，改
变接入电路中电阻，结合欧姆定律公式及变形公式，进一步解出答案。
【重难点训练】
15．（2023•承德模拟）如图所示的电路中，R ＝5 ，滑动变阻器的规格为“1A、
1
20 ”，电源电压为4.5V并保持不变。电流表量程Ω为0～0.6A，电压表的量程为0～
3VΩ。求：
（1）为保护电表，则滑动变阻器的变化范围为多少？
（2）当滑动变阻器R 为8 时，电流表、电压表的示数分别为多少？
2
Ω
16．（2023•德惠市一模）图甲是一款奶牛饮水自控模型装置的工作原理图。其中蓄水池和淘宝：学思创想
饮水池高均为120cm。柱形“浮力柱”重50N，底面积500cm2，下端与蓄水池底部接触
但没有弹力，高115cm，上端通过轻质连杆与力传感器R 相连（固定在一起）。已知滑
F
动变阻器R的规格为“30 0.5A”，电流表量程0﹣0.3A，力传感器受到的力F与阻值
R 的变化关系如图乙。控Ω制电路电源电压U＝6V，当电磁铁线圈中的电流I＞0.1A时，
F
衔铁K被吸上，注水系统开始注水；当电磁铁线圈中的电流 I≤0.1A时，衔铁K断开，
停止注水。（电磁铁线圈的电阻忽略不计，
水
＝1.0×103kg/m3，g＝10N/kg）
ρ
（1）给蓄水池注水的过程中，电流表示数的变化是 。
（2）当蓄水池没有水时，为保护电路安全，滑动变阻器的阻值至少是 。
（3）当滑动变阻器阻值为20 时，求该装置所能注水的最大深度。（写出必Ω要的文字
说明、表达式及最后结果） Ω
17．（2023•镇雄县一模）如图所示是小洁设计的汽车油量表模拟电路。其中 R是滑动变
阻器的电阻片，滑动变阻器的滑片P跟滑杆连接，滑杆可以绕固定轴O转动，另一端固
定着一个浮子。把电流表的刻度盘改为相应的油量体积数，可以直接读出油箱中的油量。
已知：电源两端电压为12V且保持不变，电流表的量程为0～0.6A。闭合开关S，当油
箱内为满油量时，滑动变阻器的滑片P滑动到电阻片的一端，电流表指针指在“0.6A”
处；当油箱内空箱时，滑动变阻器的滑片 P滑动到电阻片的另一端，电流表指针指在淘宝：学思创想
“0.15A”处。
求：
（1）电路中的保护电阻R ；
0
（2）滑动变阻器的电阻片的最大阻值R；
（3）当油箱内为一半油量时，滑片P恰好滑动到电阻片中点，此时对应的电流表的示
数I。
18．（2022•昭阳区校级模拟）电梯为居民出入带来很大的便利。小明家住某小区某栋 6楼，
放学后乘电梯回家。小明查阅资料，了解到出于安全考虑，电梯都设置了超载自动报警
系统，其工作原理如图甲所示，电路由工作电路和控制电路组成：在工作电路中，当电
梯没有超载时，动触点K与静触点A接触。闭合开关S，电动机正常工作。当电梯超载
时，动触点K与静触点B接触，电铃发出报警铃声，即使闭合开关S，电动机也不工作。
在控制电路中，已知控制电路的直流电源电压U＝6V，保护电阻R ＝100 ，电阻式压
1
力传感器（压敏电阻）R 阻值随压力F大小变化如图乙所示。 Ω
2
电梯自重和电磁铁线圈的阻值都忽略不计。（g取10N/kg）
（1）某次电梯正常运行时，测得通过电磁铁线圈的电流为10mA，则此时电梯载重为多淘宝：学思创想
少kg？
（2）若该电梯安装在家庭电路中，电动机的功率为11kW，那么它工作时的电流为多少？
（3）若电磁铁线圈电流达到20mA时，刚好接触静触点B，电铃发出警报声，表示该
电梯已经超载。当该电梯厢内站立总质量为1000kg的乘客时，试通过计算说明电梯是
否超载？
19．（2022•南京模拟）某兴趣小组为检测操场上的风力等级，设计了一台简易风速仪，其
工作原理如图甲所示。装有挡风板和滑片P的轻质滑块与轻质弹簧套在滑杆MN上，滑
杆上的摩擦力忽略不计，弹簧左端固定，右端与滑块相连。挡风板的挡风面积为 0.2米
2，均匀电阻丝AB长为30厘米，阻值为15欧，电源电压U恒为9伏，保护电阻R 为3
0
欧，电压表量程0～3伏。弹簧弹力F与弹簧长度改变量x的关系如图乙所示。无风时，
滑片P在A处，有风时，滑块移动，稳定后读出电压表示数，计算并查阅如表数据可知
风速及风级。
风级 一级 二级 三级 四级 五级 六级
风速v（米/秒） 0.3～1.5 1.6～3.3 3.4～5.4 5.5～7.9 8.0～10.7 10.8～13.8
风压p（帕） 0.055～1.4 1.6～6.8 7.2～18 18.9～39 40～72 72.9～119
（1）无风时，求通过R 的电流；
0
（2）为保护电路安全，求出风速仪所测最大风力等级为几级；
（3）某日从天气预报得知，第二天风力等级将会达到五级，风速v预计为10m/s，在原
有电路元件和电路基本连接方式均不变的基础上，电路将如何改进，在图丙的虚线框内
将电路补充完整。小组成员还想计算出电路改进后电压表的示数，经查阅资料后得知，
该挡风板所受的风压与风速的平方成正比，其关系式为 p＝kv2，（其中k为常量，数值
为0.6），假设你为该小组成员，请你计算出风速为 10m/s时，改进后的电路中电压表
的示数。淘宝：学思创想
20．（2023•栾川县模拟）如图所示是一款智能消毒机器人，它由超干雾喷头、紫外线灯、
底盘等组成。当剩余电量减为电池容量的10%时，机器人会主动寻找充电桩充电。如表
为该款智能消毒机器人的部分参数。其中电池容量是指放电电流与放电总时间的乘积，
最大雾化率是指每分钟最多雾化的液体体积。消毒喷雾量是机器人消毒时每立方米空间
超干雾喷头喷出雾状消毒剂的总体积。
机器人输入电压 50V 充电桩输出电压 50V
电池容量 45Ah 最大雾化率 50mL/min
运行模式 连续运动 消毒喷雾量 20mL/m3
移动速度 0.1～1m/s
（1）机器人身上配备的紫外灯是利用紫外线的生理效应进行杀菌消毒，请你再说出一
条关于紫外线的应用实例 ；
（2）已知机器人身上搭载了视觉测距和超声波测距传感器，当投射器发出激光并接收
到较强的反射光成像时就能利用视觉测距传感器识别障碍物的信息；若反射光较弱，可
通过超声波测距传感器来发射并接收超声波判断。则它在遇到大理石墙壁时主要通过
（选填“视觉测距传感器”或“超声波测距传感器”）避障；
（3）已知教室的容积为200m3，如果仅用雾化消毒剂的方式进行消毒，至少需要
kg消毒剂（消毒剂的密度为1.1g/cm3），至少经过几min才能消毒完？
（4）当障碍物末能被测距仪捕捉到，机器人的底盘前端碰撞板就会受到碰撞，板内压淘宝：学思创想
力传感器向控制系统传达信息，从而根据碰撞的力度和方向做出相应的反应。如图乙是
压力传感电路原理图，电源电压为14.4V，定值电阻R ＝120 。当电路中的电流大于等
1
于50mA时，气电保护开关S自动断开，机器人停止前进，图Ω丙所示是压力传感器R的
阻值随所受压力F变化图像当机器人的前端被碰撞，传感器R受到压力达到多大时，气
电开关将断开？
21．（2021•乌拉特中旗一模）物理兴趣小组利用力传感器设计了一款奶牛饮水自控模型装
置，工作原理如图甲所示。其中蓄水池底面积为2000cm2，饮水池底面积为4000cm2，
高均为120cm。柱形“浮力柱”重50N，底面积500cm2，下端与蓄水池底部接触但没有
弹力，高115cm，上端通过轻质连杆与力传感器R 相连（固定在一起）。已知滑动变阻
F
器R的规格为“20 0.5A”，电流表量程0～0.3A，力传感器受到的力F与阻值R 的变
F
化关系如图乙所示（Ω 规定连杆对力传感器的弹力竖直向上时为正）。控制电路电源电压
U＝6V，当电磁铁线圈中的电流I＞0.1A时，衔铁K被吸上，注水系统开始注水，当电
磁铁线圈中的电流I≤0.1A时，衔铁K断开，停止注水。（
水
＝1.0×103kg/m3；g＝
10N/kg）求： ρ
（1）在蓄水池没有水时，为保护电路安全，滑动变阻器的阻值至少是多少？
（2）当滑动变阻器阻值为20 ，电流表示数为0.15A时，水对蓄水池底部的压强是多少？
（3）若人工对控制电路进行调Ω节，求注水系统蓄满水，最多一次性蓄水多少 m3？（不
考虑蓄水过程中奶牛饮水情况和两个池子连接处的体积）淘宝：学思创想
重难点4 热电、光电综合型
【重难点分析】
（1）传感器的电阻变化类似滑动变阻器变化，只是传感器电阻的变化一般由环境引起，相
比滑动变阻器更智能，结合欧姆定律公式及变形公式，进一步解出答案。
【重难点训练】
22．（2024•临沂模拟）观看《热辣滚烫》后，跃跃买了可视化握力器进行锻炼，其原理可
简化为图甲。电源电压恒为12V，定值电阻R ＝50 ，压敏电阻R 的阻值随压力的变化
1 2
如表，用改装后的灵敏电流表显示托盘所受压力。其Ω中托盘可视为手与压敏电阻的接触
面，质量不计。闭合开关后，问：
（1）当托盘中不放物体时，电路中的总电阻是多少 ？
（2）当握力器显示为600N时，电路中的电流是多少ΩA？
（3）将装有水的烧杯放在托盘上，握力计显示为120N；再用细线悬挂一个体积为5×10
﹣3m3的金属块浸没在水中（水未溢出），如图乙所示，则托盘压力的变化量至少是多少
N？
R / 550 490 430 370 310 250 200 150 100 70 •••
2
F/NΩ 0 50 100 150 200 250 300 400 500 600 •••淘宝：学思创想
23．（2023•青秀区校级模拟）创建生态文明城市需要我们共同关注环境。空气质量指数是
环境监测的重要指标，空气质量等级是按照空气质量指数划分的，如表所示。
空气质量指数A 0﹣50 51﹣100 101﹣150 151﹣200 201﹣300 ＞300
空气质量等级 优 良 轻度污染 中度污染 重度污染 严重污染
某兴趣小组自制的空气质量监测仪，用电压表显示空气质量指数，工作原理电路图如图
甲所示，已知电源电压U＝18V，R 是定值电阻，气敏电阻阻值R与A的关系如图乙所
0
示（R与A成反比），当空气质量指数A为100时，电压表示数为12V。求：
（1）定值电阻R 的阻值；
0
（2）判断电压表示数为9V时对应的空气质量等级。
24．（2023•冷水江市二模）如图甲所示，小王同学设计了一个汽车落水安全装置并进行了
试验，在汽车的四个门板外侧分别安装一个气囊，气囊的触发由图乙所示电路中a、b
间的电压来控制，压敏电阻R 水平安装在汽车底部A处，R 的阻值随其表面水的压力
1 1
的变化如图丙所示。淘宝：学思创想
某次试验时：汽车入水前把R 的滑片调到合适位置不动，闭合开关S，电压表的示数为
2
4V，再把汽车吊入足够高的长方体水池中缓慢下沉，直到a、b间的电压等于或大于4V
时，气囊就充气打开，使汽车漂浮在水中，试验装置相关参数如表所示。
电源电压 6V
R 接触水的面积 15cm2
1
长方体水池底面积 25m2
（1）求汽车入水前电路中R 的电流；
1
（2）当汽车漂浮时，测得水池的水位比汽车入水前上升了 10cm（水未进入车内），求
汽车受到的重力；
（3）求气囊充气打开时汽车A处浸入水中的深度。
25．（2024•南宁一模）如图（甲）所示为小南同学设计的“测温”电路，电源电压恒定，
定值电阻R ＝4.5 ，电压表V的量程为0～3V，电流表A的量程为0～0.6A；R为热敏
0
电阻，其电阻值随Ω温度的变化情况如图（乙）A图线所示。淘宝：学思创想
求：
（1）测量温度为70℃时热敏电阻R的阻值；
（2）闭合开关S，当测量温度为最高温时，R接入的阻值为3 ，电源电压的大小是多
少； Ω
（3）将热敏电阻A换成如图乙B线特点的热敏电阻，闭合开关S，为保证电路电表安
全，其它条件不变，“测温”电路可测量的最低温度。
26．（2023•青秀区校级二模）某课外活动小组的同学设计了一个用电压表的变化来反映环
境温度变化的电路，如图甲所示。电源电压不变，定值电阻R ＝20 ，R 是热敏电阻，
0 1
其阻值随温度变化的图象如图乙所示。闭合开关S后，求： Ω
（1）当环境温度为20℃时，电压表示数为2V，电源电压是多大？
（2）当电压表示数为4V时，求热敏电阻R 的阻值。
1
（3）如果将R 、R 并联接在该电路两端，当干路中的电流为0.5A时，环境温度是多少？
0 1
27．（2023•崇左三模）2022年北京冬奥会上使用了创可贴大小的体温计（如图甲所示）
运动员只需要把体温计“创可贴”贴在皮肤上，体温就会自动测量、上报，一旦超过安
全值，防疫人员将在第一时间处理。某物理兴趣小组受此启发，设计了一个皮肤温度检
测装置，当检测到温度≥37℃，电压表的示数≤3V时，便发出报警。如图乙所示为该
装置的感温区电路图，电源电压恒定，R 为定值电阻，R为热敏电阻，R的阻值与温度
0
t的关系如下表所示，电流表的量程为 0～10mA，数字式电压表的量程为0～4V。当检
测温度为33℃时，电压表的示数为3.6V。求：
t/℃ 33 34 35 36 37 38 39 40 41 42
R/ 600 550 500 450 400 350 300 250 200 150
（1）Ω当电压表的示数为3V恰好报警时，电流表的示数；淘宝：学思创想
（2）电源电压和定值电阻R 的阻值；
0
（3）在保证电路各元件安全的情况下，该装置能测量的最高温度。
28．（2022•厦门一模）图1是某流水线上的产品输送及计数装置示意图，图2是接收器计
数工作原理图，电源电压恒为6V，定值电阻R 为500 ，R 为光敏电阻，有光照射时，
1 2
阻值为500 ，无光照射时，阻值为1000 。接收器根据Ω A、B间输出的电压信号可以进
行计数。现Ω将一批边长为10cm的正方体Ω工件，每隔1s放在水平匀速运动的传送带上的
同一起始位置，每个工件的速度与时间的关系图象如图3所示。
（1）当工件通过激光源与接收器之间时，求A、B之间的电压。
（2）求相邻两个工件之间的最大距离。
（3）若输送过程中传送带对每一个工件所做的功为1.2J，求工件受到的摩擦力。
