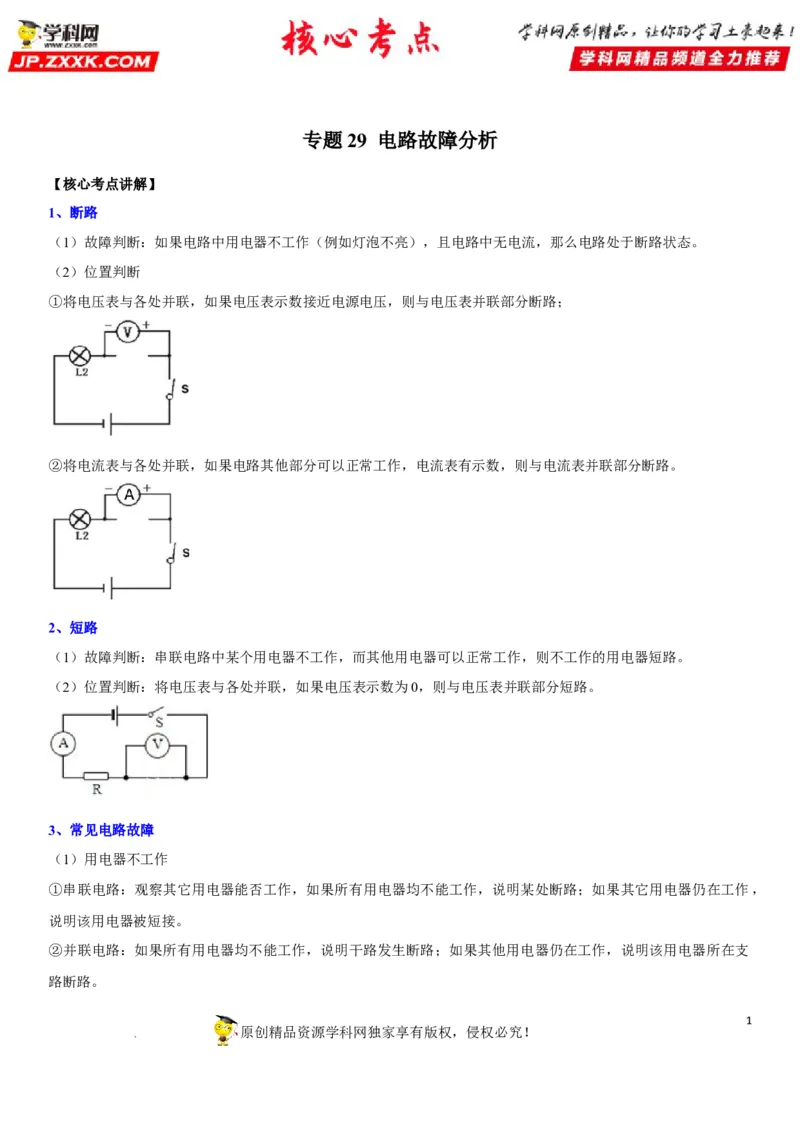

专题29 电路故障分析
【核心考点讲解】
1、断路
（1）故障判断：如果电路中用电器不工作（例如灯泡不亮），且电路中无电流，那么电路处于断路状态。
（2）位置判断
①将电压表与各处并联，如果电压表示数接近电源电压，则与电压表并联部分断路；
②将电流表与各处并联，如果电路其他部分可以正常工作，电流表有示数，则与电流表并联部分断路。
2、短路
（1）故障判断：串联电路中某个用电器不工作，而其他用电器可以正常工作，则不工作的用电器短路。
（2）位置判断：将电压表与各处并联，如果电压表示数为0，则与电压表并联部分短路。
3、常见电路故障
（1）用电器不工作
①串联电路：观察其它用电器能否工作，如果所有用电器均不能工作，说明某处断路；如果其它用电器仍在工作，
说明该用电器被短接。
②并联电路：如果所有用电器均不能工作，说明干路发生断路；如果其他用电器仍在工作，说明该用电器所在支
路断路。
1
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司（2）电压表示数为零
①电压表的两个接线柱到电源两极之间断路。
②电压表的两个接线柱之间被短接。
（3）电流表示数为零
①电流表所在电路与电源两极构成回路中存在断路。
②电流表所在电路电阻非常大，导致电流过小，电流表的指针几乎不动，例如电压表串联接在电路。
【必刷题型精练】

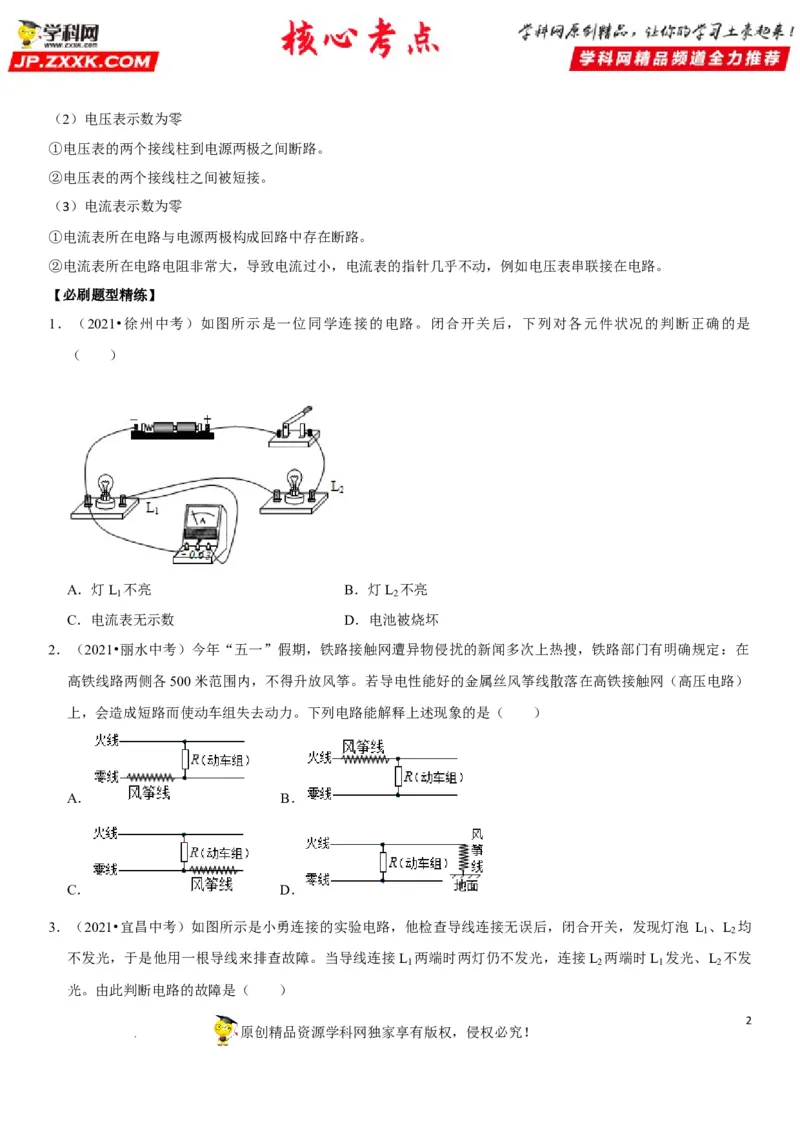

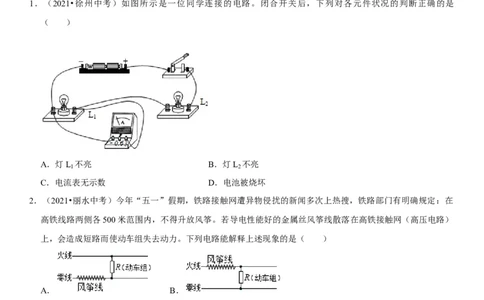

1．（2021•徐州中考）如图所示是一位同学连接的电路。闭合开关后，下列对各元件状况的判断正确的是
（ ）
A．灯L 不亮 B．灯L 不亮
1 2
C．电流表无示数 D．电池被烧坏
2．（2021•丽水中考）今年“五一”假期，铁路接触网遭异物侵扰的新闻多次上热搜，铁路部门有明确规定：在
高铁线路两侧各500米范围内，不得升放风筝。若导电性能好的金属丝风筝线散落在高铁接触网（高压电路）
上，会造成短路而使动车组失去动力。下列电路能解释上述现象的是（ ）
A． B．
C． D．
3．（2021•宜昌中考）如图所示是小勇连接的实验电路，他检查导线连接无误后，闭合开关，发现灯泡 L 、L 均
1 2
不发光，于是他用一根导线来排查故障。当导线连接L 两端时两灯仍不发光，连接L 两端时L 发光、L 不发
1 2 1 2
光。由此判断电路的故障是（ ）
2
原创精品资源学科网独家享有版权，侵权必究！

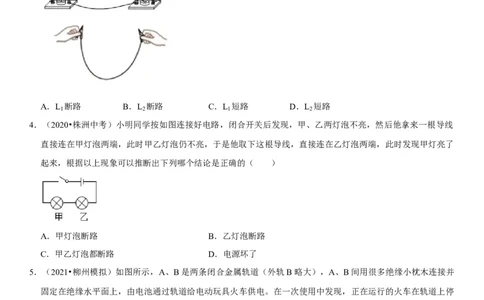

学科网（北京）股份有限公司A．L 断路 B．L 断路 C．L 短路 D．L 短路
1 2 1 2

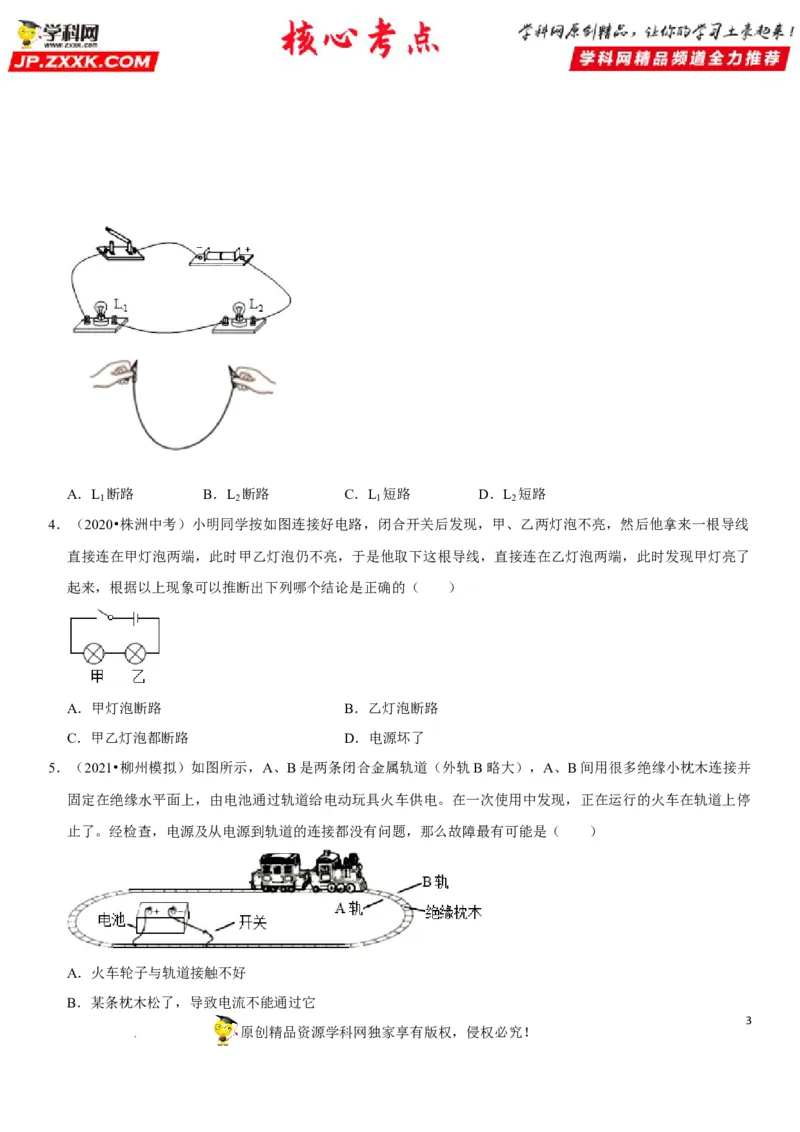

4．（2020•株洲中考）小明同学按如图连接好电路，闭合开关后发现，甲、乙两灯泡不亮，然后他拿来一根导线
直接连在甲灯泡两端，此时甲乙灯泡仍不亮，于是他取下这根导线，直接连在乙灯泡两端，此时发现甲灯亮了
起来，根据以上现象可以推断出下列哪个结论是正确的（ ）
A．甲灯泡断路 B．乙灯泡断路
C．甲乙灯泡都断路 D．电源坏了
5．（2021•柳州模拟）如图所示，A、B是两条闭合金属轨道（外轨B略大），A、B间用很多绝缘小枕木连接并
固定在绝缘水平面上，由电池通过轨道给电动玩具火车供电。在一次使用中发现，正在运行的火车在轨道上停
止了。经检查，电源及从电源到轨道的连接都没有问题，那么故障最有可能是（ ）
A．火车轮子与轨道接触不好
B．某条枕木松了，导致电流不能通过它
3
原创精品资源学科网独家享有版权，侵权必究！

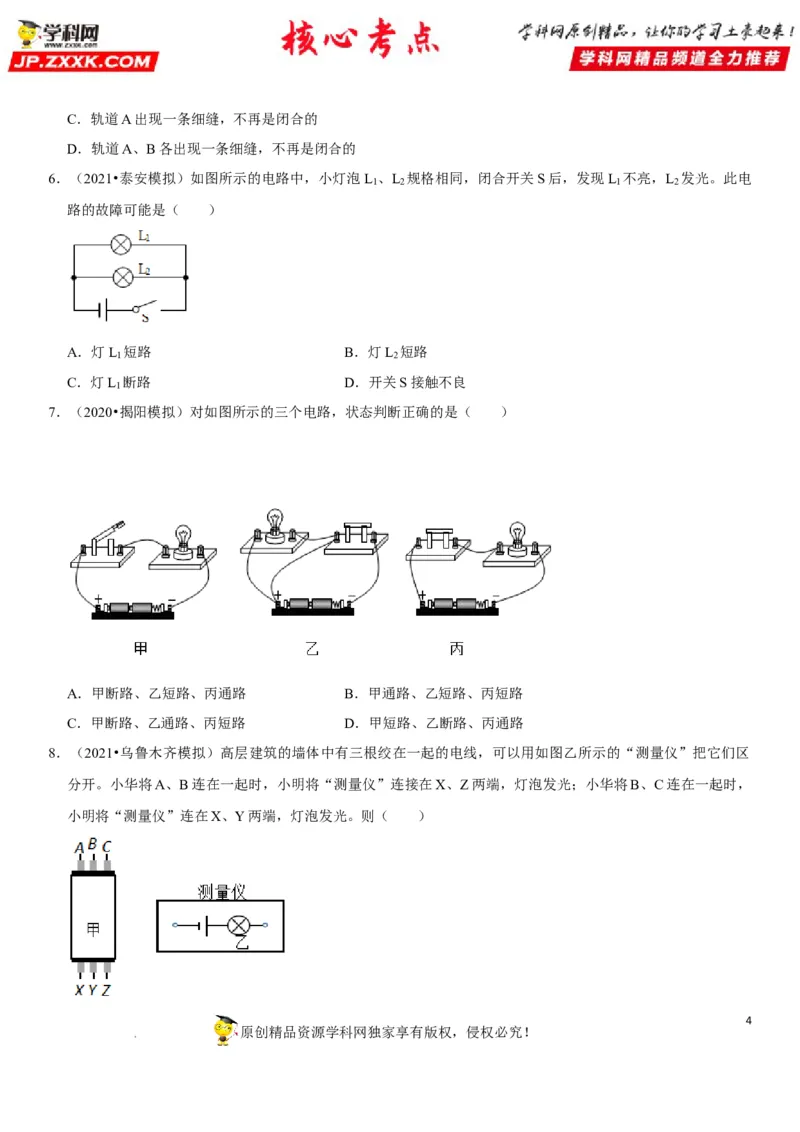

学科网（北京）股份有限公司C．轨道A出现一条细缝，不再是闭合的
D．轨道A、B各出现一条细缝，不再是闭合的
6．（2021•泰安模拟）如图所示的电路中，小灯泡L 、L 规格相同，闭合开关S后，发现L 不亮，L 发光。此电
1 2 1 2
路的故障可能是（ ）
A．灯L 短路 B．灯L 短路
1 2
C．灯L 断路 D．开关S接触不良
1

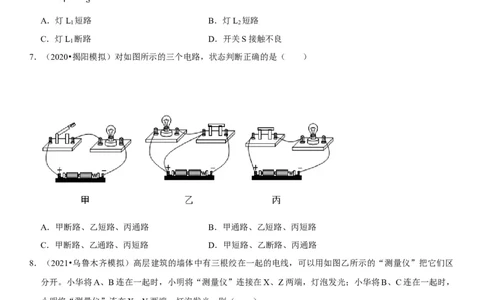

7．（2020•揭阳模拟）对如图所示的三个电路，状态判断正确的是（ ）
A．甲断路、乙短路、丙通路 B．甲通路、乙短路、丙短路
C．甲断路、乙通路、丙短路 D．甲短路、乙断路、丙通路
8．（2021•乌鲁木齐模拟）高层建筑的墙体中有三根绞在一起的电线，可以用如图乙所示的“测量仪”把它们区
分开。小华将A、B连在一起时，小明将“测量仪”连接在X、Z两端，灯泡发光；小华将B、C连在一起时，
小明将“测量仪”连在X、Y两端，灯泡发光。则（ ）
4
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司A．A和Y是同一根电线，B和Z是同一根电线
B．B和Z是同一根电线，C和Y是同一根电线
C．A和Y是同一根电线，B和X是同一根电线
D．B和X是同一根电线，C和Y是同一根电线

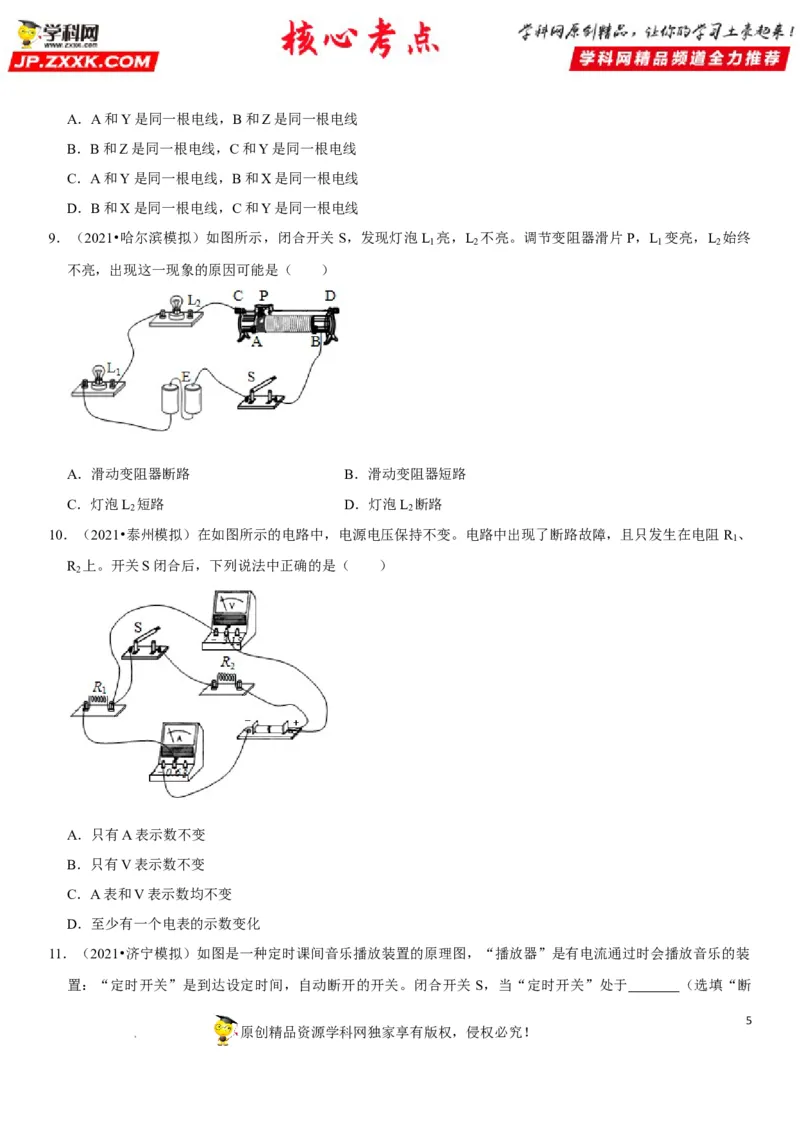

9．（2021•哈尔滨模拟）如图所示，闭合开关 S，发现灯泡L 亮，L 不亮。调节变阻器滑片P，L 变亮，L 始终
1 2 1 2
不亮，出现这一现象的原因可能是（ ）
A．滑动变阻器断路 B．滑动变阻器短路
C．灯泡L 短路 D．灯泡L 断路
2 2
10．（2021•泰州模拟）在如图所示的电路中，电源电压保持不变。电路中出现了断路故障，且只发生在电阻 R 、
1
R 上。开关S闭合后，下列说法中正确的是（ ）
2
A．只有A表示数不变
B．只有V表示数不变
C．A表和V表示数均不变
D．至少有一个电表的示数变化
11．（2021•济宁模拟）如图是一种定时课间音乐播放装置的原理图，“播放器”是有电流通过时会播放音乐的装
置：“定时开关”是到达设定时间，自动断开的开关。闭合开关 S，当“定时开关”处于 （选填“断
5
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司开”或“闭合”）状态时，播放器会播放音乐；若“播放器”不播放音乐，因为播放器 （选填“断路”
或“被短路”）。

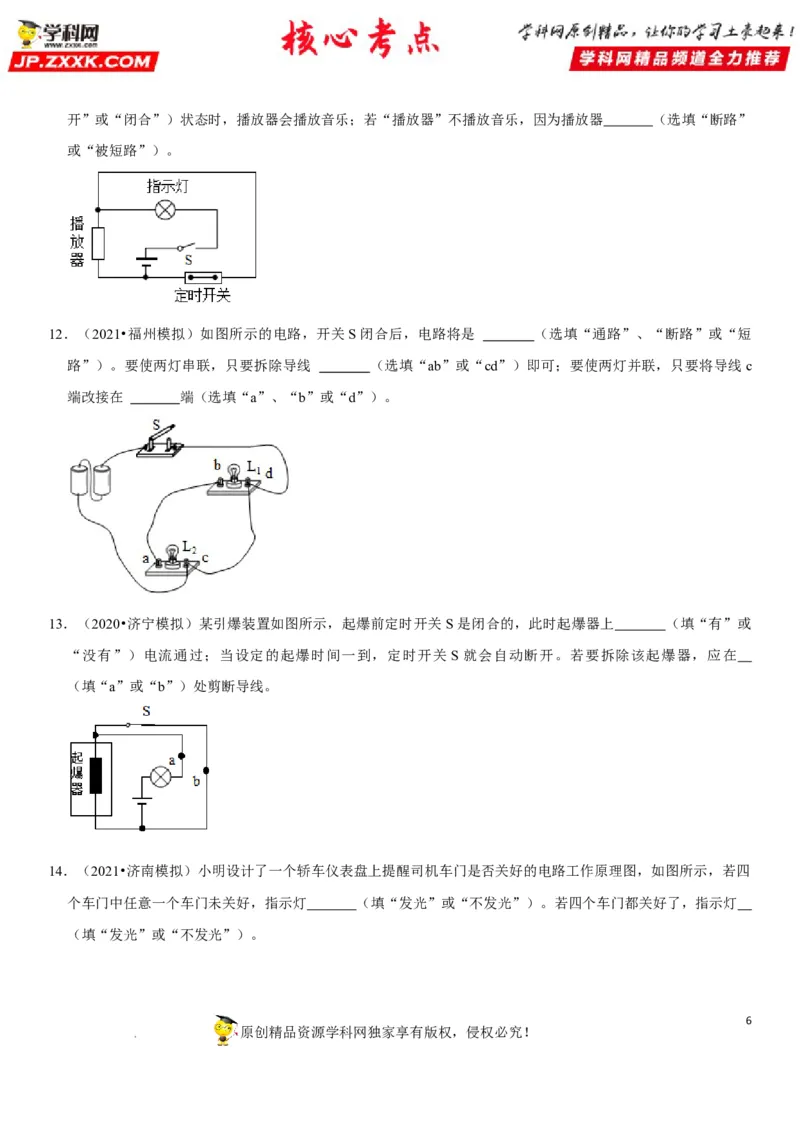

12．（2021•福州模拟）如图所示的电路，开关S闭合后，电路将是 （选填“通路”、“断路”或“短
路”）。要使两灯串联，只要拆除导线 （选填“ab”或“cd”）即可；要使两灯并联，只要将导线c
端改接在 端（选填“a”、“b”或“d”）。
13．（2020•济宁模拟）某引爆装置如图所示，起爆前定时开关 S是闭合的，此时起爆器上 （填“有”或
“没有”）电流通过；当设定的起爆时间一到，定时开关 S就会自动断开。若要拆除该起爆器，应在
（填“a”或“b”）处剪断导线。
14．（2021•济南模拟）小明设计了一个轿车仪表盘上提醒司机车门是否关好的电路工作原理图，如图所示，若四
个车门中任意一个车门未关好，指示灯 （填“发光”或“不发光”）。若四个车门都关好了，指示灯
（填“发光”或“不发光”）。
6
原创精品资源学科网独家享有版权，侵权必究！

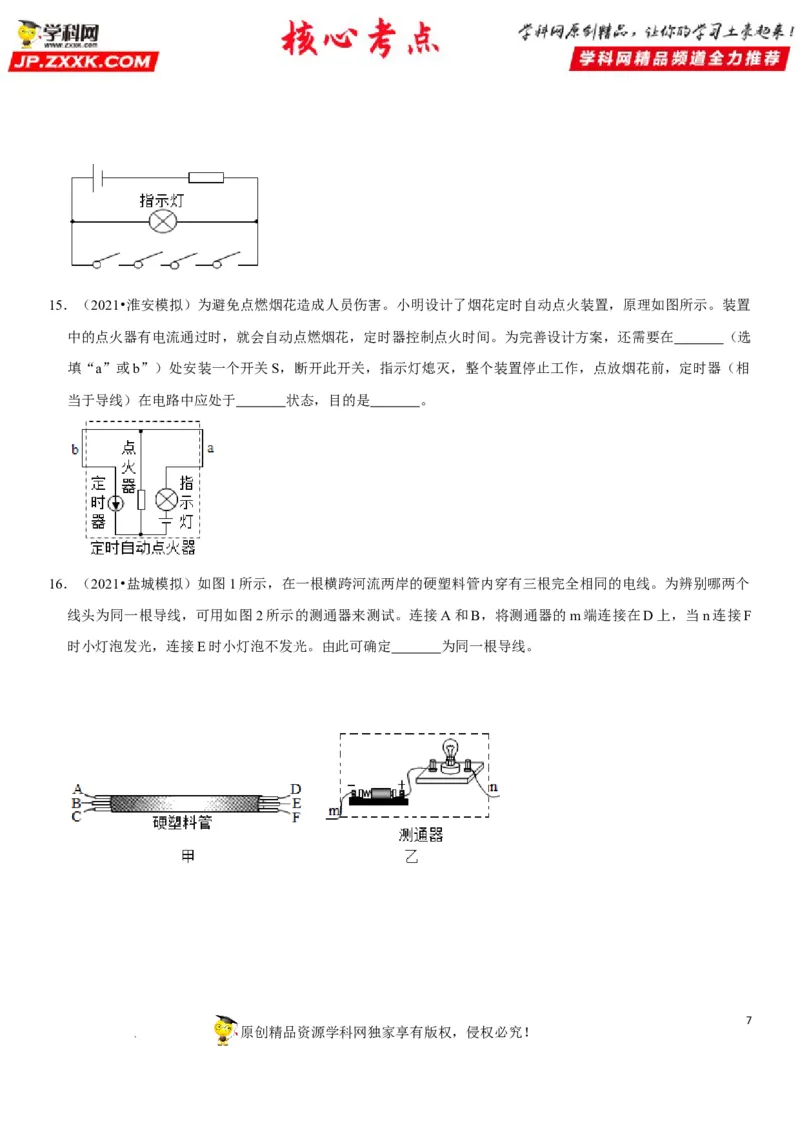

学科网（北京）股份有限公司15．（2021•淮安模拟）为避免点燃烟花造成人员伤害。小明设计了烟花定时自动点火装置，原理如图所示。装置
中的点火器有电流通过时，就会自动点燃烟花，定时器控制点火时间。为完善设计方案，还需要在 （选
填“a”或b”）处安装一个开关S，断开此开关，指示灯熄灭，整个装置停止工作，点放烟花前，定时器（相
当于导线）在电路中应处于 状态，目的是 。
16．（2021•盐城模拟）如图1所示，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线。为辨别哪两个
线头为同一根导线，可用如图2所示的测通器来测试。连接A和B，将测通器的m端连接在D上，当n连接F
时小灯泡发光，连接E时小灯泡不发光。由此可确定 为同一根导线。
7
