专题15 电路故障问题
一、选择题

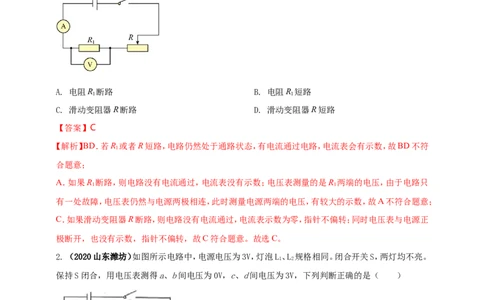

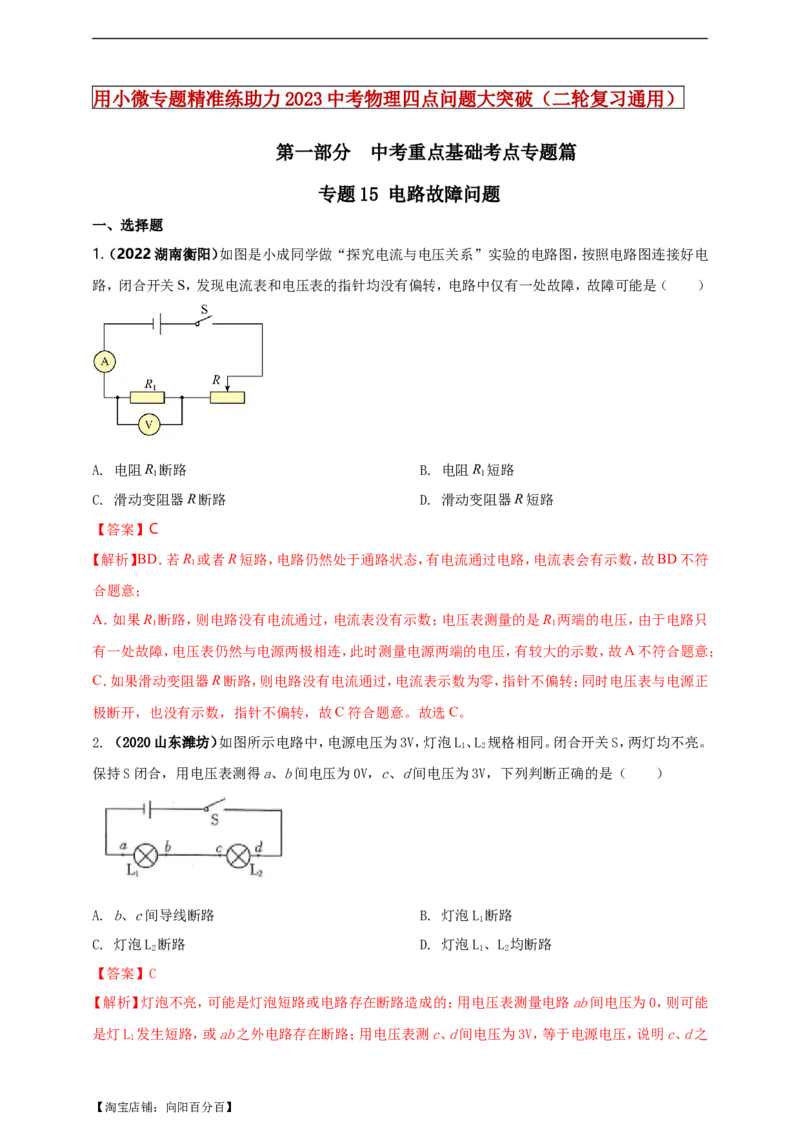

1.（ 2022湖南衡阳）如图是小成同学做“探究电流与电压关系”实验的电路图，按照电路图连接好电
路，闭合开关S，发现电流表和电压表的指针均没有偏转，电路中仅有一处故障，故障可能是（ ）
A. 电阻R 断路 B. 电阻R 短路
1 1
C. 滑动变阻器R断路 D. 滑动变阻器R短路
【答案】C
【解析】BD．若R 或者R短路，电路仍然处于通路状态，有电流通过电路，电流表会有示数，故BD不符
1
合题意；
A．如果R 断路，则电路没有电流通过，电流表没有示数；电压表测量的是R 两端的电压，由于电路只
1 1
有一处故障，电压表仍然与电源两极相连，此时测量电源两端的电压，有较大的示数，故A不符合题意；
C．如果滑动变阻器R断路，则电路没有电流通过，电流表示数为零，指针不偏转；同时电压表与电源正
极断开，也没有示数，指针不偏转，故C符合题意。故选C。
2. （2020山东潍坊）如图所示电路中，电源电压为3V，灯泡L、L 规格相同。闭合开关S，两灯均不亮。
1 2
保持S闭合，用电压表测得a、b间电压为0V，c、d间电压为3V，下列判断正确的是（ ）
A. b、c间导线断路 B. 灯泡L 断路
1
C. 灯泡L 断路 D. 灯泡L、L 均断路
2 1 2
【答案】C
【解析】灯泡不亮，可能是灯泡短路或电路存在断路造成的；用电压表测量电路ab间电压为0，则可能
是灯L 发生短路，或ab之外电路存在断路；用电压表测c、d间电压为3V，等于电源电压，说明c、d之
1
【淘宝店铺：向阳百分百】外电路不存在断路，断路位置在c、d间，即L 断路；综合分析可知，电路故障可能是：L 短路且L 断路
2 1 2
或只有L 断路。
2

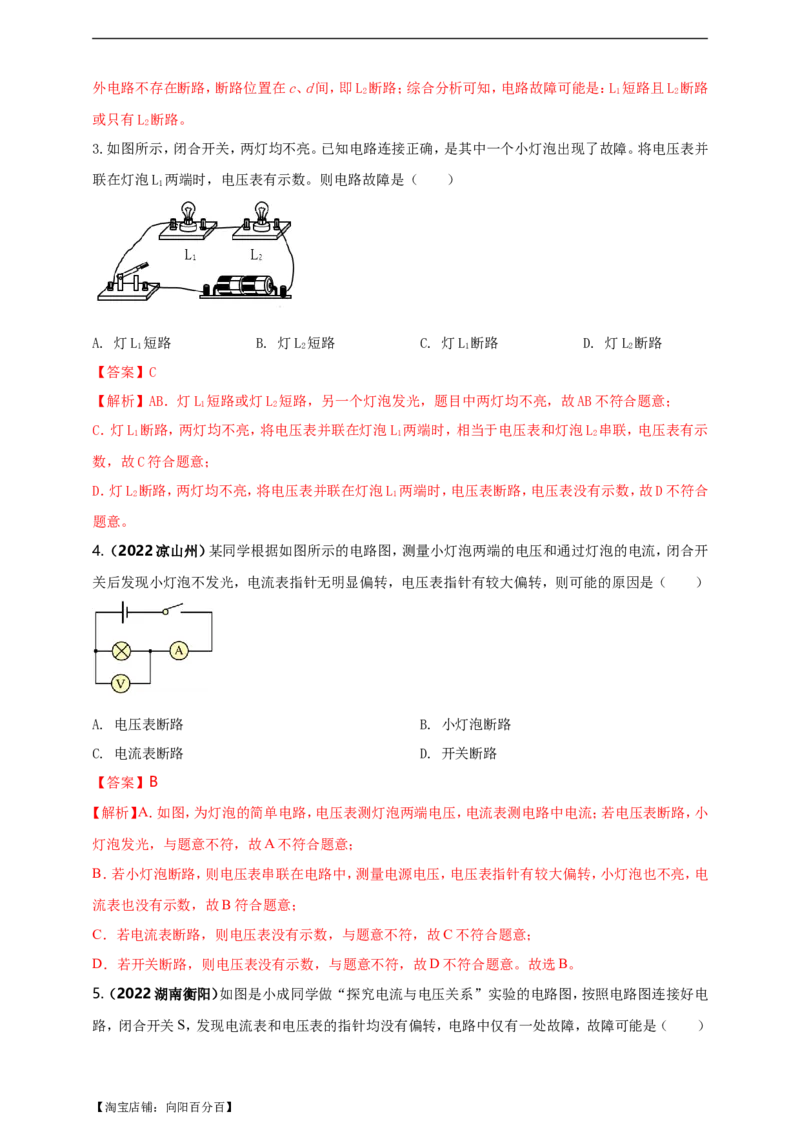

3.如图所示，闭合开关，两灯均不亮。已知电路连接正确，是其中一个小灯泡出现了故障。将电压表并
联在灯泡L 两端时，电压表有示数。则电路故障是（ ）
1
A. 灯L 短路 B. 灯L 短路 C. 灯L 断路 D. 灯L 断路
1 2 1 2
【答案】C
【解析】AB．灯L 短路或灯L 短路，另一个灯泡发光，题目中两灯均不亮，故AB不符合题意；
1 2
C．灯L 断路，两灯均不亮，将电压表并联在灯泡L 两端时，相当于电压表和灯泡L 串联，电压表有示
1 1 2
数，故C符合题意；
D．灯L 断路，两灯均不亮，将电压表并联在灯泡L 两端时，电压表断路，电压表没有示数，故D不符合
2 1
题意。

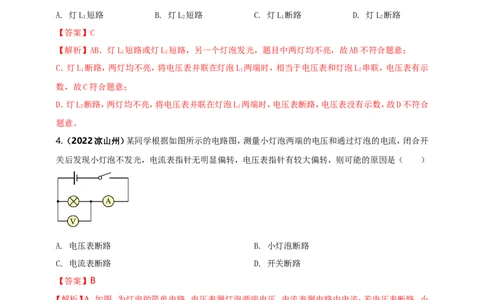

4. （2022凉山州）某同学根据如图所示的电路图，测量小灯泡两端的电压和通过灯泡的电流，闭合开
关后发现小灯泡不发光，电流表指针无明显偏转，电压表指针有较大偏转，则可能的原因是（ ）
A. 电压表断路 B. 小灯泡断路
C. 电流表断路 D. 开关断路
【答案】B
【解析】A．如图，为灯泡的简单电路，电压表测灯泡两端电压，电流表测电路中电流；若电压表断路，小
灯泡发光，与题意不符，故A不符合题意；
B．若小灯泡断路，则电压表串联在电路中，测量电源电压，电压表指针有较大偏转，小灯泡也不亮，电
流表也没有示数，故B符合题意；
C．若电流表断路，则电压表没有示数，与题意不符，故C不符合题意；
D．若开关断路，则电压表没有示数，与题意不符，故D不符合题意。故选B。

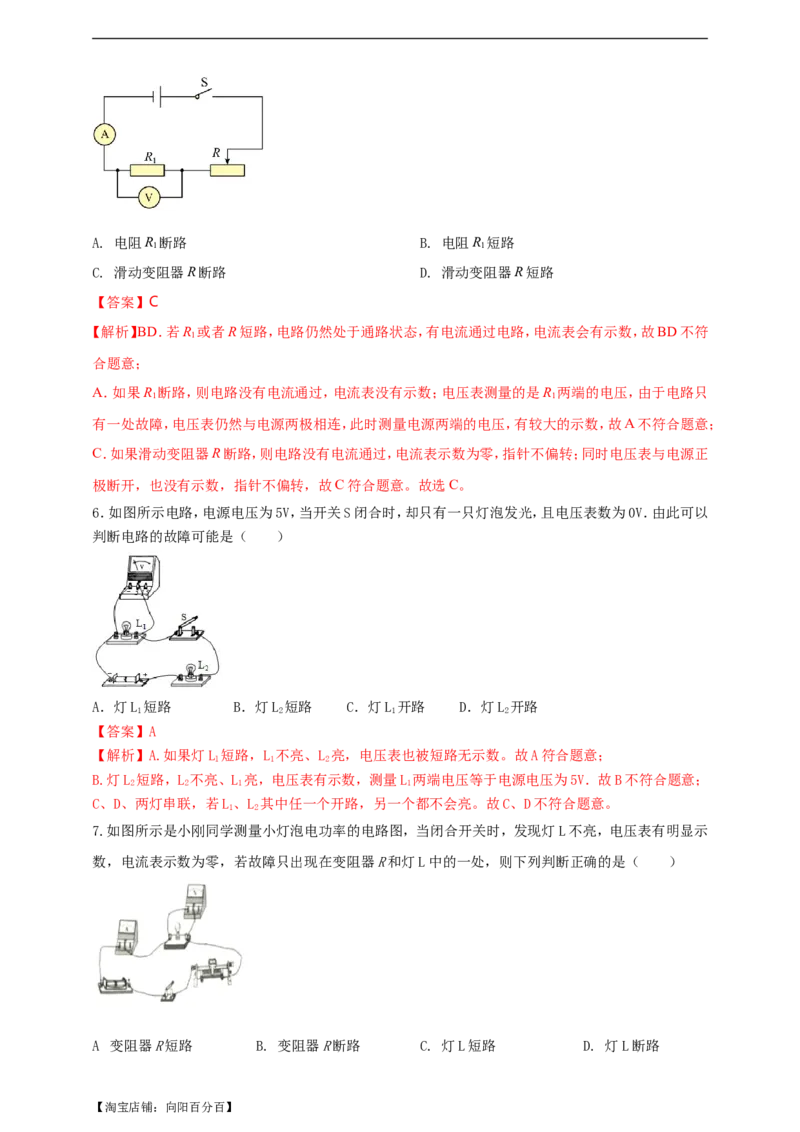

5.（ 2022湖南衡阳）如图是小成同学做“探究电流与电压关系”实验的电路图，按照电路图连接好电
路，闭合开关S，发现电流表和电压表的指针均没有偏转，电路中仅有一处故障，故障可能是（ ）
【淘宝店铺：向阳百分百】A. 电阻R 断路 B. 电阻R 短路
1 1
C. 滑动变阻器R断路 D. 滑动变阻器R短路
【答案】C
【解析】BD．若R 或者R短路，电路仍然处于通路状态，有电流通过电路，电流表会有示数，故BD不符
1
合题意；
A．如果R 断路，则电路没有电流通过，电流表没有示数；电压表测量的是R 两端的电压，由于电路只
1 1
有一处故障，电压表仍然与电源两极相连，此时测量电源两端的电压，有较大的示数，故A不符合题意；
C．如果滑动变阻器R断路，则电路没有电流通过，电流表示数为零，指针不偏转；同时电压表与电源正
极断开，也没有示数，指针不偏转，故C符合题意。故选C。

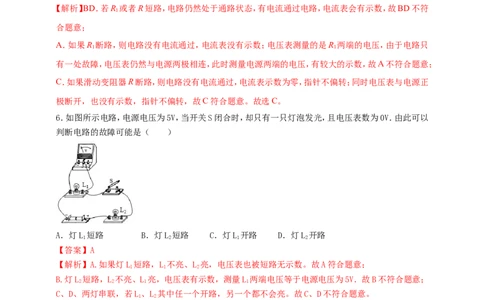

6．如图所示电路，电源电压为5V，当开关S闭合时，却只有一只灯泡发光，且电压表数为0V．由此可以
判断电路的故障可能是（ ）
A．灯L 短路 B．灯L 短路 C．灯L 开路 D．灯L 开路
1 2 1 2
【答案】A
【解析】A.如果灯L 短路，L 不亮、L 亮，电压表也被短路无示数。故A符合题意；
l 1 2
B.灯L 短路，L 不亮、L 亮，电压表有示数，测量L 两端电压等于电源电压为5V．故B不符合题意；
2 2 1 1
C、D、两灯串联，若L、L 其中任一个开路，另一个都不会亮。故C、D不符合题意。
1 2

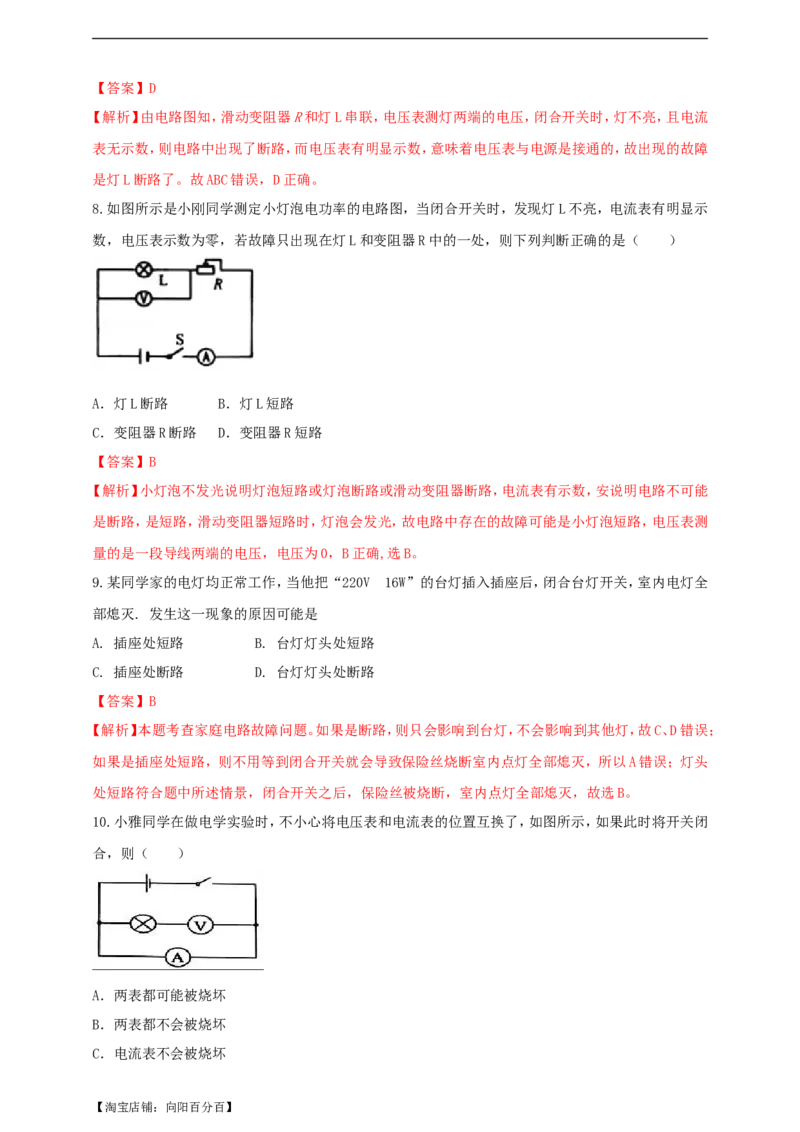

7.如图所示是小刚同学测量小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电压表有明显示
数，电流表示数为零，若故障只出现在变阻器R和灯L中的一处，则下列判断正确的是（ ）
.
A 变阻器R短路 B. 变阻器R断路 C. 灯L短路 D. 灯L断路
【淘宝店铺：向阳百分百】【答案】D
【解析】由电路图知，滑动变阻器R和灯L串联，电压表测灯两端的电压，闭合开关时，灯不亮，且电流
表无示数，则电路中出现了断路，而电压表有明显示数，意味着电压表与电源是接通的，故出现的故障
是灯L断路了。故ABC错误，D正确。
8.如图所示是小刚同学测定小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电流表有明显示
数，电压表示数为零，若故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（ ）

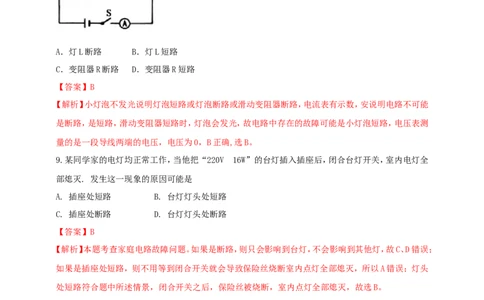

A．灯L断路 B．灯L短路
C．变阻器R断路 D．变阻器R短路
【答案】B
【解析】小灯泡不发光说明灯泡短路或灯泡断路或滑动变阻器断路，电流表有示数，安说明电路不可能
是断路，是短路，滑动变阻器短路时，灯泡会发光，故电路中存在的故障可能是小灯泡短路，电压表测
量的是一段导线两端的电压，电压为0，B正确,选B。
9.某同学家的电灯均正常工作，当他把“220V 16W”的台灯插入插座后，闭合台灯开关，室内电灯全
部熄灭. 发生这一现象的原因可能是
A. 插座处短路 B. 台灯灯头处短路
C. 插座处断路 D. 台灯灯头处断路
【答案】B
【解析】本题考查家庭电路故障问题。如果是断路，则只会影响到台灯，不会影响到其他灯，故C、D错误；
如果是插座处短路，则不用等到闭合开关就会导致保险丝烧断室内点灯全部熄灭，所以A错误；灯头
处短路符合题中所述情景，闭合开关之后，保险丝被烧断，室内点灯全部熄灭，故选B。
10.小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭
合，则（ ）
A．两表都可能被烧坏
B．两表都不会被烧坏
C．电流表不会被烧坏
【淘宝店铺：向阳百分百】D．电压表不会被烧坏，电流表可能被烧坏
【答案】D．
【解析】电流表的电阻很小，相当于一段导线，将电压表和电流表位置接反了，电流表直接接到电源两
极上，电路就是短路．
将电压表和电流表位置接反了，如图所示，此时电流表直接接到电源两极上，造成电源短路；通过
电流表的电流会很大，电流表将被烧坏；由于是电源短路，没有电流通过电压表，所以，电压表不会烧
坏．

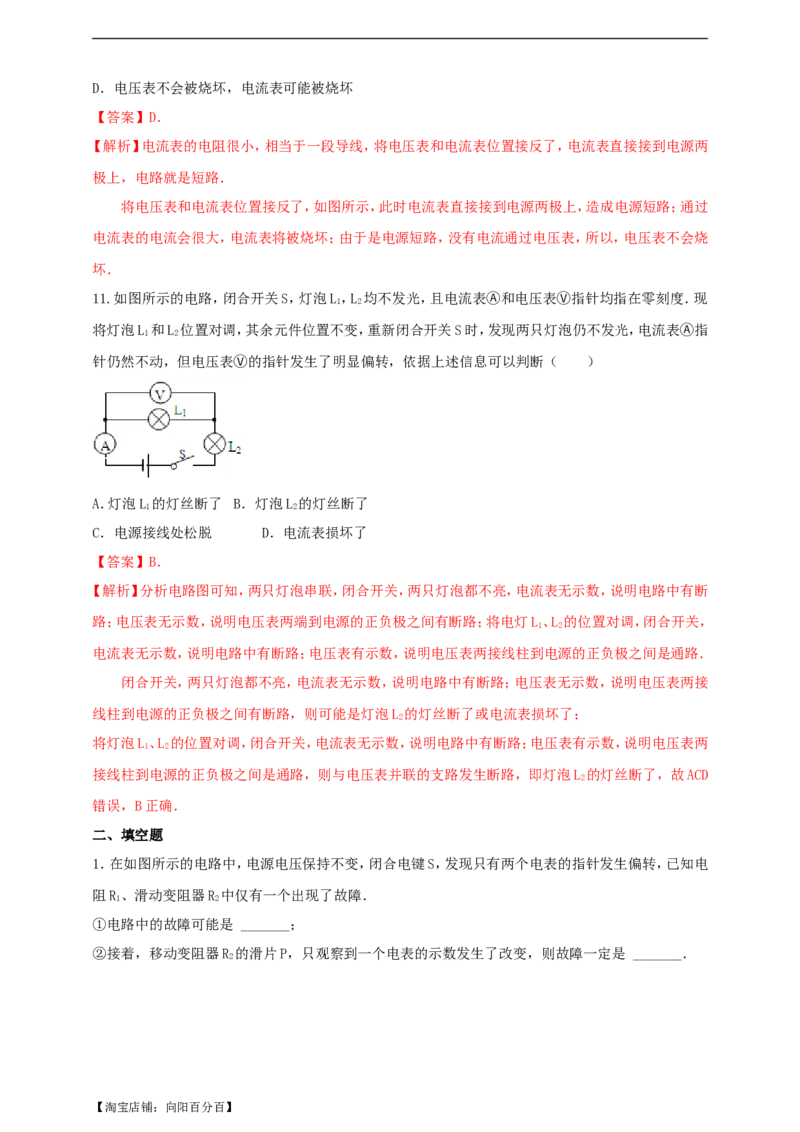

11.如图所示的电路，闭合开关S，灯泡L，L 均不发光，且电流表Ⓐ和电压表Ⓥ指针均指在零刻度．现
1 2
将灯泡L 和L 位置对调，其余元件位置不变，重新闭合开关S时，发现两只灯泡仍不发光，电流表Ⓐ指
1 2
针仍然不动，但电压表Ⓥ的指针发生了明显偏转，依据上述信息可以判断（ ）
A．灯泡L 的灯丝断了 B．灯泡L 的灯丝断了
1 2
C．电源接线处松脱 D．电流表损坏了
【答案】B．
【解析】分析电路图可知，两只灯泡串联，闭合开关，两只灯泡都不亮，电流表无示数，说明电路中有断
路；电压表无示数，说明电压表两端到电源的正负极之间有断路；将电灯L、L 的位置对调，闭合开关，
1 2
电流表无示数，说明电路中有断路；电压表有示数，说明电压表两接线柱到电源的正负极之间是通路．
闭合开关，两只灯泡都不亮，电流表无示数，说明电路中有断路；电压表无示数，说明电压表两接
线柱到电源的正负极之间有断路，则可能是灯泡L 的灯丝断了或电流表损坏了；
2
将灯泡L、L 的位置对调，闭合开关，电流表无示数，说明电路中有断路；电压表有示数，说明电压表两
1 2
接线柱到电源的正负极之间是通路，则与电压表并联的支路发生断路，即灯泡L 的灯丝断了，故ACD
2
错误，B正确．
二、填空题

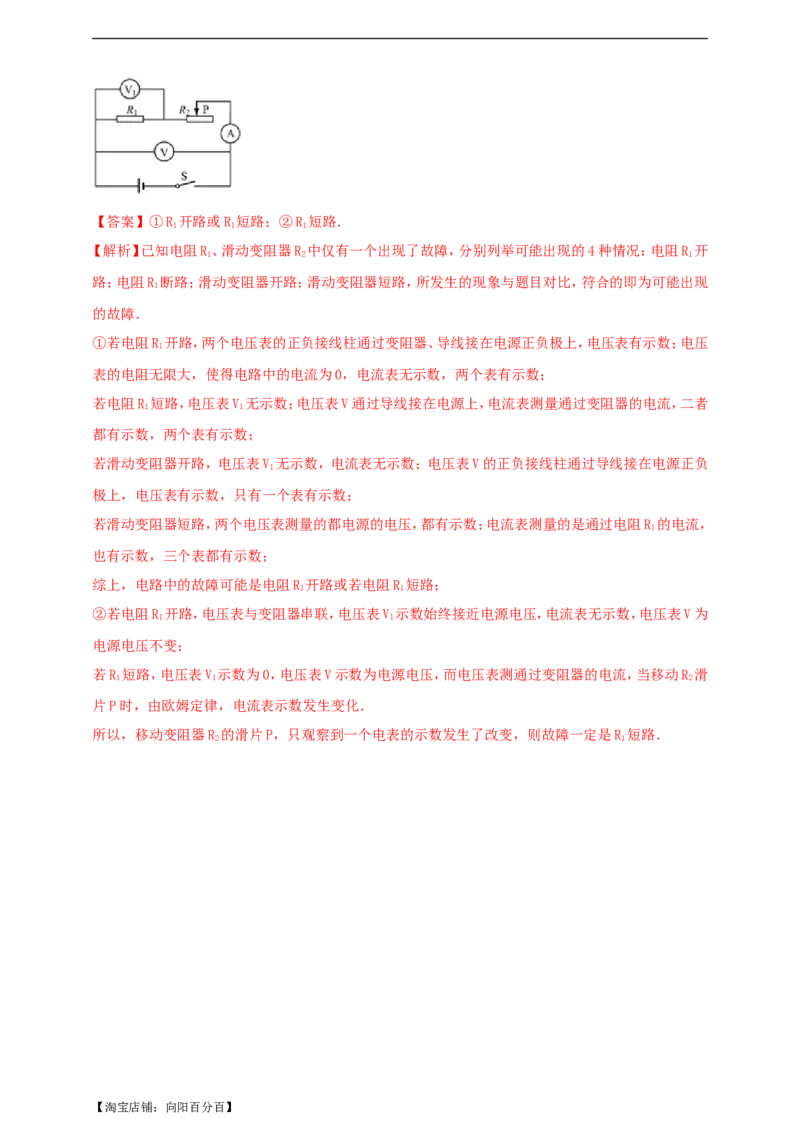

1．在如图所示的电路中，电源电压保持不变，闭合电键S，发现只有两个电表的指针发生偏转，已知电
阻R、滑动变阻器R 中仅有一个出现了故障．
1 2
①电路中的故障可能是 _______；
②接着，移动变阻器R 的滑片P，只观察到一个电表的示数发生了改变，则故障一定是 _______．
2
【淘宝店铺：向阳百分百】【答案】①R 开路或R 短路；②R 短路．
1 1 1
【解析】已知电阻R、滑动变阻器R 中仅有一个出现了故障，分别列举可能出现的4种情况：电阻R 开
1 2 1
路；电阻R 断路；滑动变阻器开路；滑动变阻器短路，所发生的现象与题目对比，符合的即为可能出现
1
的故障．
①若电阻R 开路，两个电压表的正负接线柱通过变阻器、导线接在电源正负极上，电压表有示数；电压
1
表的电阻无限大，使得电路中的电流为0，电流表无示数，两个表有示数；
若电阻R 短路，电压表V 无示数；电压表V通过导线接在电源上，电流表测量通过变阻器的电流，二者
1 1
都有示数，两个表有示数；
若滑动变阻器开路，电压表V 无示数，电流表无示数；电压表V的正负接线柱通过导线接在电源正负
1
极上，电压表有示数，只有一个表有示数；
若滑动变阻器短路，两个电压表测量的都电源的电压，都有示数；电流表测量的是通过电阻R 的电流，
1
也有示数，三个表都有示数；
综上，电路中的故障可能是电阻R 开路或若电阻R 短路；
1 1
②若电阻R 开路，电压表与变阻器串联，电压表V 示数始终接近电源电压，电流表无示数，电压表V为
1 1
电源电压不变；
若R 短路，电压表V 示数为0，电压表V示数为电源电压，而电压表测通过变阻器的电流，当移动R 滑
1 1 2
片P时，由欧姆定律，电流表示数发生变化．
所以，移动变阻器R 的滑片P，只观察到一个电表的示数发生了改变，则故障一定是R 短路．
2 1
