用小微专题精准练助力2023中考物理四点问题大突破（二轮复习通用）
第三部分 中考重点命题题型专题篇
专题26 电学做图重点问题

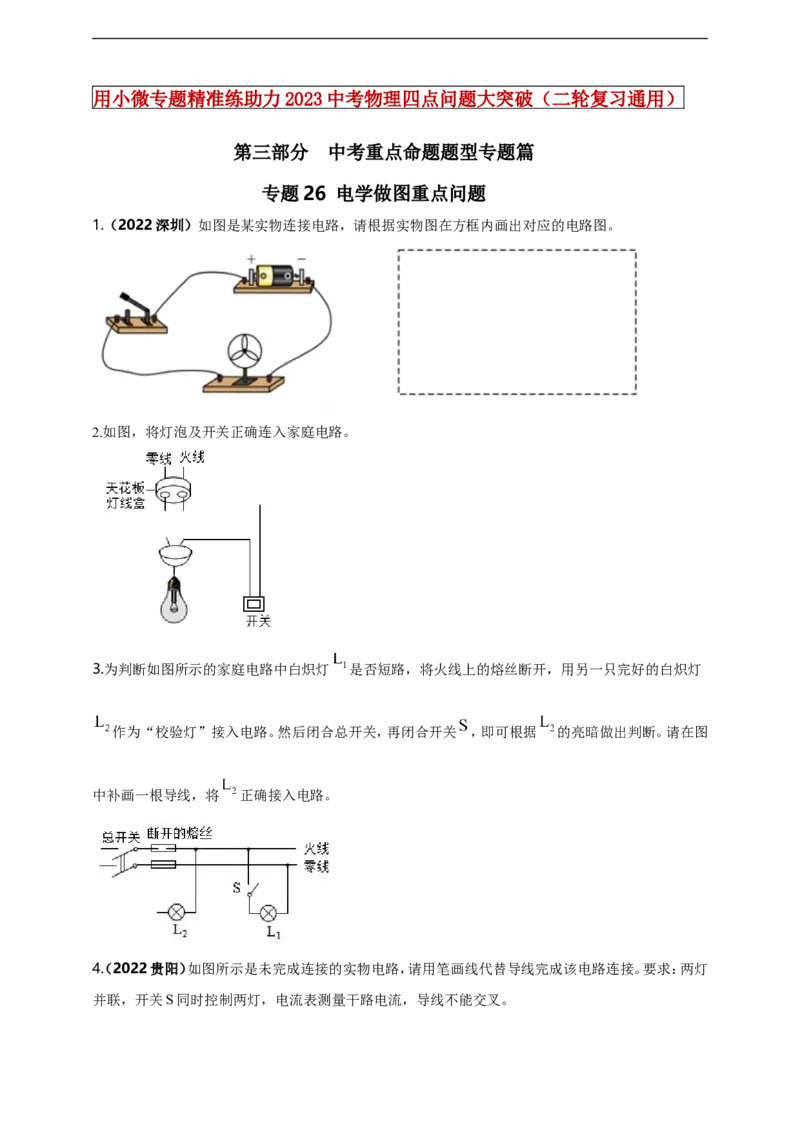

1.（2022深圳）如图是某实物连接电路，请根据实物图在方框内画出对应的电路图。
2.如图，将灯泡及开关正确连入家庭电路。
3.为判断如图所示的家庭电路中白炽灯 是否短路，将火线上的熔丝断开，用另一只完好的白炽灯
作为“校验灯”接入电路。然后闭合总开关，再闭合开关 ，即可根据 的亮暗做出判断。请在图
中补画一根导线，将 正确接入电路。
4（. 2022贵阳）如图所示是未完成连接的实物电路，请用笔画线代替导线完成该电路连接。要求：两灯
并联，开关S同时控制两灯，电流表测量干路电流，导线不能交叉。5（. 2022四川达州）（3分）某船上装有平衡警示电路，其中S为重力开关，金属片M可绕O点自由转动。
当船水平时，M在a、b中间；当船左倾到一定程度时，绿灯亮、电铃响；当船右倾到一定程度时，红灯亮、
电铃响。请完成电路图。
6.在如图所示电路的“O”内填上适当的电表符号。要求：当开关S闭合时，电路连接正确。
7.（2022江苏南通）如图所示电路中有两个小灯，请在图中〇内，分别填入×及A或V的符号，要求
电键闭合时两灯均能发光，且两电表的示数均不为零。
8.（2022凉山州）请将图中的灯泡和开关接入照明电路。
9（. 2022辽宁营口）有一种自动控制的楼道灯，只有光线暗且有声音时，电路接通，灯亮；光线亮时，不
论发出多大声音，灯也不亮；楼道中还有一个三孔插座，且与楼道灯互不影响。请用笔画线代替导线完
成电路。10（. 2022四川遂宁）请用笔画线代替导线，按照安全用电的要求，将图中的电灯、控制电灯的开关及
插座接入家庭电路中。

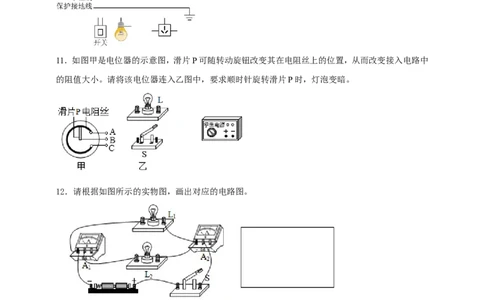

11．如图甲是电位器的示意图，滑片P可随转动旋钮改变其在电阻丝上的位置，从而改变接入电路中
的阻值大小。请将该电位器连入乙图中，要求顺时针旋转滑片P时，灯泡变暗。
12．请根据如图所示的实物图，画出对应的电路图。
