用小微专题精准练助力2023中考物理四点问题大突破（二轮复习通用）
第三部分 中考重点命题题型专题篇
专题27 磁学做图重点问题
1.（2022云南）如图所示，请根据两条形磁体磁感线分布情况，在括号中标出磁体的N极和S极。

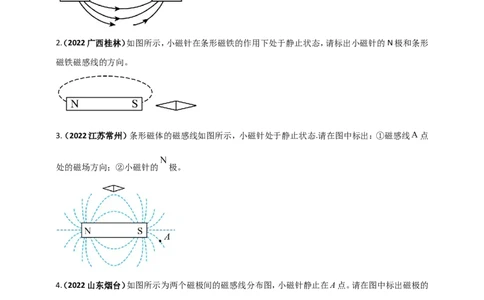

2（. 2022广西桂林）如图所示，小磁针在条形磁铁的作用下处于静止状态，请标出小磁针的N极和条形
磁铁磁感线的方向。
3.（2022江苏常州）条形磁体的磁感线如图所示，小磁针处于静止状态.请在图中标出：①磁感线 点
处的磁场方向；②小磁针的 极。
4（. 2022山东烟台）如图所示为两个磁极间的磁感线分布图，小磁针静止在A点。请在图中标出磁极的
名称以及小磁针的N极。5（. 2022四川内江）如图是两个磁极靠近时磁感线的分布情况，根据图中标示的 极，在括号内标出磁
极（ 或 ）；并标出图中静止小磁针的 极；再在a点用箭头标出磁感线方向。
6（. 2022陕西）如图所示，用笔画线代替导线将电路连接完整，并在括号中标出小磁针静止时右端的磁
极名称（要求：闭合开关，移动滑片P时，螺线管磁性强弱改变）。
7.（2022山东泰安）如图所示，根据通电螺线管中的电流方向标出螺线管的 极。
8.（ 2022四川乐山）如图所示，按照小磁针N极所示方向标出通电螺线管磁感线方向和电源的“+”、
“-”极。
9（. 2022四川南充）如图所示，请按小磁针的指向在括号中用“S”或“N”标出通电螺线管的南北极，
用“+”或“-”标出电源的正负极。10（. 2022内蒙古通辽）闭合开关，小磁针静止在螺线管左侧，在图中括号内标出电源“+”或“-”极，
并用箭头标出图中磁感线方向。
11（2022四川德阳）（2分）图中所示通电螺线管的左端为S极，请在图中的a或b附近标出电源的
“+”极，在图中的c或d附近标出小磁针的“N”极。
12.（2022重庆B）如图，闭合后，螺线管的磁感线分布如带箭头的虚线所示。请在图中虚线框内标出
电源的“ ”或“ ”极。
13. （2022新疆）请在图中标出开关S闭合后的通电螺线管的N极。
14.（ 2022凉山州）如图所示，根据磁体及周围磁场分布情况，在图中标出通电螺线管的N极及电源的
正极。15.（ 2022山东潍坊）如图所示，条形磁铁静止在水平桌面上，通电螺线管左端为 极，靠近条形磁铁
放置。请根据图中所示情况：
（1）将电源“+”“-”极填入括号中；
（2）在已画出的磁感线上用箭头标出其方向；
（3）画出条形磁铁所受摩擦力的示意图。
16（. 2022辽宁鞍山）如图所示，在螺线管旁悬挂一条形磁体。闭合开关后，条形磁体向左偏。请在括号
内标出：
（1）通电螺线管的“N”或“S”极；
（2）电源的“+”或“-”极。
17（. 2022辽宁铁岭）通电螺线管左侧放一条形磁体，闭合开关后，小磁针静止在如图所示的位置。请标
出：（1）电源右侧的极性（用“+”或“-”表示）；（2）a点磁感线方向；（3）小磁针静止时右端的磁极
（用“N”或“S”表示）。
18.（2022辽宁抚顺）闭合开关S后，电磁铁有磁性，小磁针静止在如图所示的位置。请在图中标出：（1）电源的极性（用“+”或“-”表示）；
（2）电磁铁的磁极（用“N”或“S”表示）；
（3）磁感线的方向。
19（. 2022山东菏泽） 小磁针静止时的指向如图所示，请在图中的括号内标出电磁铁右端的极性，在导
线上a点标出电流的方向。
20．如图所示是小亮“探究电磁铁磁性强弱”的实验电路，请根据小磁针的N极指向，标出电磁铁周
围磁感线的方向，并用“+”“﹣”号标出电源的正、负极。
