用小微专题精准练助力2023中考物理四点问题大突破（二轮复习通用）
第一部分 中考重点基础考点专题篇
专题16 电学量变化问题
一、选择题

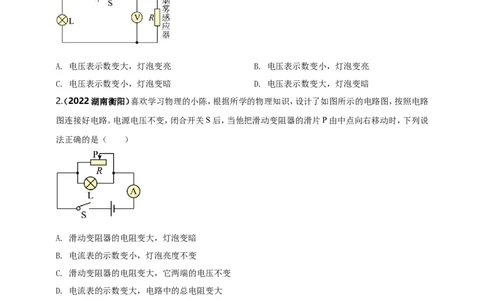

1.（2022湖南郴州）如图所示为某烟雾报警器的电路简图，烟雾感应器的阻值R随烟雾浓度的增大
而减小。当烟雾浓度增大时，电路中电压表的示数和灯泡亮度的变化情况是（ ）
A. 电压表示数变大，灯泡变亮 B. 电压表示数变小，灯泡变亮
C. 电压表示数变小，灯泡变暗 D. 电压表示数变大，灯泡变暗
2（. 2022湖南衡阳）喜欢学习物理的小陈，根据所学的物理知识，设计了如图所示的电路图，按照电路
图连接好电路。电源电压不变，闭合开关S后，当他把滑动变阻器的滑片P由中点向右移动时，下列说
法正确的是（ ）
A. 滑动变阻器的电阻变大，灯泡变暗
B. 电流表的示数变小，灯泡亮度不变
C. 滑动变阻器的电阻变大，它两端的电压不变
D. 电流表的示数变大，电路中的总电阻变大
3（. 2022四川乐山）课外探究实践作业中小明同学想利用气敏电阻自制一个烟雾浓度检测仪，通过翻
阅资料了解到N型气敏元件阻值随气体浓度的增大而减小。如图是小明设计的电路图，其中R为N型
气敏元件，R 为定值电阻。闭合开关S，当气体浓度越高时，会出现（ ）
0A. 电流表示数增大，电压表示数增大
B. 电流表示数增大，电压表示数变小
C. 电流表示数变小，电压表示数增大
D. 电流表、电压表示数均不变

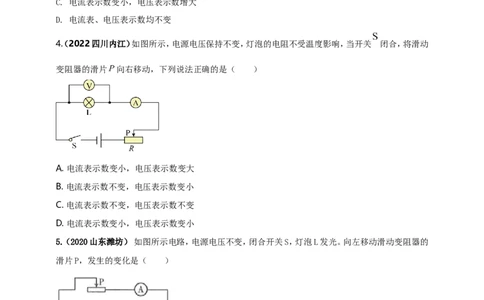

4（. 2022四川内江）如图所示，电源电压保持不变，灯泡的电阻不受温度影响，当开关 闭合，将滑动
变阻器的滑片 向右移动，下列说法正确的是（ ）
A. 电流表示数变小，电压表示数变大
B. 电流表示数不变，电压表示数变小
C. 电流表示数不变，电压表示数不变
D. 电流表示数变小，电压表示数变小
5.（2020山东潍坊） 如图所示电路，电源电压不变，闭合开关S，灯泡L发光。向左移动滑动变阻器的
滑片P，发生的变化是（ ）
A. 电流表示数变大 B. 电压表示数变大
C. 电路的总功率变小 D. 灯泡变亮
6（. 2022四川自贡）如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变阻器，它的金属
滑片P是杠杆的一端，下列说法正确的是（ ）A. 油位越高，流过R的电流越大 B. R 、R 在电路中是并联的
0
C. 油位越高，R两端的电压越大 D. 油量表是由电流表改装而成的
7.（2022凉山州）如图，电源电压不变，同时闭合开关S、S，待电路稳定后再断开S，则（ ）
1 1
A. 电流表A的示数减小，电流表A 的示数不变，电压表V的示数不变
1
B. 电流表A的示数不变，电流表A 的示数增大，电压表V的示数减小
1
C. 电流表A的示数、电流表A 的示数、电压表V的示数均不变
1
D. 电流表A的示数、电流表A 的示数、电压表V的示数均增大
1
8（. 2022黑龙江牡丹江）如图所示，电源电压保持不变，闭合开关S，滑动变阻器 的滑片向右移动时，
下列判断正确的是（ ）
A. 电压表V的示数变大 B. 电流表A 的示数不变
1
C. 电流表A 的示数变大 D. 电压表V的示数变小
2
9（. 2022湖北恩施州）如图所示，电源两端电压保持不变，闭合开关S，将滑动变阻器的滑片适当左移，
下列说法正确的是（ ）A. 电流表A 示数不变、电流表A 示数变小
1 2
B. 电流表A 示数变大、电压表V示数不变
1
C. 电流表A 示数变大、电压表V示数变小
2
D. 电流表A 示数变大、电压表V示数不变
2

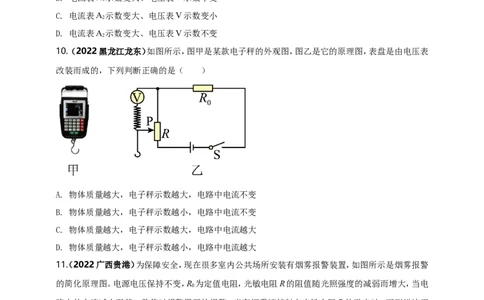

10.（ 2022黑龙江龙东）如图所示，图甲是某款电子秤的外观图，图乙是它的原理图，表盘是由电压表
改装而成的，下列判断正确的是（ ）
A. 物体质量越大，电子秤示数越大，电路中电流不变
B. 物体质量越大，电子秤示数越小，电路中电流不变
C. 物体质量越大，电子秤示数越大，电路中电流越大
D. 物体质量越大，电子秤示数越小，电路中电流越大
11（. 2022广西贵港）为保障安全，现在很多室内公共场所安装有烟雾报警装置，如图所示是烟雾报警
的简化原理图。电源电压保持不变，R 为定值电阻，光敏电阻R的阻值随光照强度的减弱而增大，当电
0
路中的电流减小至某一数值时报警器开始报警。当有烟雾遮挡射向光敏电阻R的激光时，下列说法正
确的是（ ）
A. 电流表的示数变小，电压表的示数不变
B. 电流表的示数变小，电压表的示数变大C. 电流表的示数不变，电压表的示数变大
D. 电流表的示数不变，电压表的示数不变
12.（ 2022甘肃兰州）如图所示， 为定值电阻， 为滑动变阻器，电源电压保持不变。闭合开关 ，
滑动变阻器滑片 从中点向右移动过程中，下列说法正确的是（ ）
A. 电流表 变小， 变小，电压表 变大
B. 电流表 变小， 不变，电压表 不变
C. 电压表 的示数与电流表 示数的比值变小
D. 电流表 、 的示数之差与电压表示数的乘积不变
13（. 2022安徽）如图所示的电路中，电源电压保持不变，R为定值电阻。闭合开关，在保证电路元件安
全的前提下，将滑动变阻器的滑片由B端向A端移动的过程中（ ）
A. 电流表的示数变大， 电压表的示数变大
B. 电流表的示数变小， 电压表的示数变小
C. 电流表的示数变小， 电压表的示数变大
D. 电流表的示数变大， 电压表的示数变小
14.（2022梧州）如图为自动测定油箱内油量的装置原理图，电源电压为36V，R为滑动变阻器，R 为
0
定值电阻，电流表的量程为0～0.6A，电压表的量程为0～36V。油箱中的油量是通过电流表或电压表
的示数反映出来的，且表的最大量程对应油箱最大油量，当油箱内的油面在最高或最低位置时，滑动变阻器的滑片P恰好能分别滑至两端，当油面达到最低位置时，反映油量的电表示数为最大量程的 。
下列说法错误的是（ ）
A. R 阻值为60Ω
0
B. 滑动变阻器的阻值变化范围为0～300Ω
C. 当滑动变阻器的滑片P在中点时，电压表的示数为21V
的
D. 当滑动变阻器 滑片P在中点时，电流表的示数为0.17A
15. （2022深圳）如图所示为油量表示意图，当油量减少时，下列说法正确的是（ ）
A. R不断减小 B. R 不断减小
总
C. I 不断减小 D. R两端电压不断减小
总
16（. 2022福建）如图，电源电压保持不变，R为定值电阻。闭合开关S，将滑片P从右端向左端移动过
程中，下列说法正确的是（ ）
A. V 和V 示数不变，A示数变大 B. V 和A示数的乘积先变大后变小
1 2 2
C. V 和A示数之比不变 D. V 和A示数之比变小
1 2
二、填空题
1.（ 2022湖北恩施州）明代《读书录》称“节俭”是“人之美德”。教室不需要使用黑板和显示屏时，
应及时断开讲台前的灯和显示屏，这样会使该教室电路的总电阻________，总功率将________，以达到节能目的。（均选填“变大”、“变小”或“不变”）
2. （2022吉林省）图是某款压力秤的内部电路图。电源电压 ， ；R为压敏电阻，其阻
值随所受压力变化情况如下表所示。开关闭合后，当压力增大时，电路中的电流将______，当压力为
时，电压表的示数为______V。
F/N 20 40 60 80 100
R/
12 10 8 6 4
Ω
3.（ 2022江苏扬州）在如图所示的电路中，电源电压6V， 。电压表量程为0~15V，电流表A
量程为0~3A、 量程为0~0.6A，闭合开关S，电压表的示数为_______V。当滑动变阻器的滑片P向左
移动时，电流表A的示数_______，电压表示数与电流表 示数的比值_______（选填“变大”、“不
变”或“变小”）。为确保电表安全， 连入电路的阻值最小为_______Ω。
