用小微专题精准练助力2023中考物理四点问题大突破（二轮复习通用）
第三部分 中考重点命题题型专题篇
专题24 光学做图重点问题
1.（2022广西桂林）请画出图中入射光线对应的反射光线。
2.（2022海南）请在图中画出入射光线相应的反射光线。
3（. 2022江苏徐州）按要求作图：高楼玻璃幕墙会造成光污染。如图所示，一束阳光射到玻璃上，请画出
它的反射光线。
4.（2022湖南湘西）太阳光经书本反射后进入我们眼睛的光路如图所示，请画出入射光路图。
5．（2020甘肃兰州）如图所示，一束光线从空气斜射向水面上的O点，光线经水面反射后，在墙壁上形
成一个亮点A。请画出反射光线和对应的入射光线。6.（2022湖南郴州）请画出图中光线斜射入透明液体中的折射光线，并保留作图痕迹。
7.（2022湖北孝感）有时，黑板反射的光会“晃”着一些同学的眼睛。如图所示，A点表示被“晃”人
的眼睛，OA是发生这种现象时的一条反射光线。请在图中作出OA的入射光线。
8（. 2022梧州）如图，小玲利用一块平面镜，将正午时分直射的太阳光引入一根水平管道内，请在图中
画出平面镜的位置。
9（. 2022湖南怀化）如图所示，请在图中画出光线AO从空气斜射向水中时反射光线和折射光线的大致
位置。
10.（2022江苏无锡）如图甲所示，一束光斜射向水面，请画出它的反射光线及折射光线的大致位置；11.（2022湖南岳阳）小猫叉不着鱼，作图可解释。请完成小猫看见鱼（图中A点）的折射光路图。
12.（2022吉林省）请在图中画出折射光线；
13（. 2022江苏连云港）如图所示，一束光从空气斜射向水面，请画出这条入射光线的折射光线（注意角
度特点并标出箭头方向）。
14（. 2022贵阳）如图所示，一条光线从空气斜射入水中，请画出其折射光线的大致位置。（图中虚线表
示法线）
15.一束光斜射向水面，请画出这束光进入水后的光线。16（. 2022甘肃兰州）如图所示，由发光点A发出的光射到水面上，同时发生反射和折射，反射光线经过
S点，试在图中画出入射光线、反射光线和大致的折射光线。

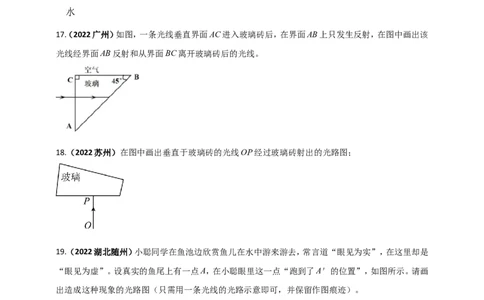

17.（2022广州）如图，一条光线垂直界面AC进入玻璃砖后，在界面AB上只发生反射，在图中画出该
光线经界面AB反射和从界面BC离开玻璃砖后的光线。
18.（2022苏州）在图中画出垂直于玻璃砖的光线OP经过玻璃砖射出的光路图；
19.（ 2022湖北随州）小聪同学在鱼池边欣赏鱼儿在水中游来游去，常言道“眼见为实”，在这里却是
“眼见为虚”。设真实的鱼尾上有一点A，在小聪眼里这一点“跑到了A＇的位置”，如图所示。请画
出造成这种现象的光路图（只需用一条光线的光路示意即可，并保留作图痕迹）。
20. （2022广西贵港）如图所示，一束光从水斜射入空气中，已知入射光AO，请画出它的反射光线OB和折射光线OC的大致方向。
21.（2022广东）如图所示，一束光从水中射向水面O点，画出法线、反射光线和大致的折射光线。
22（. 2022安徽）光线是表示光的传播路径和方向的物理模型。如图甲所示， 一束光从空气斜射到玻璃
砖表面， 一部分光射进玻璃中， 另一部分光返回到空气中，请在图乙中大致画出该入射光的折射光线
和反射光线。
23（. 2022湖北十堰）在“预防溺水”主题班会课上，主持人小明用光路图来解释“水池变浅”的道理：
池底A点射出的光线经过水面折射进入B点的人眼，C点是人眼看到的池底A点像的位置。请你在图
中画出入射光线、折射光线，并标出折射角r。
24.（2022江苏泰州）如图，请完成图中光通过透镜后的光路。25.（2022江苏扬州）如图，请完成光线通过凸透镜的光路图。（F是凸透镜的焦点）
26.（2022黑龙江绥化）画出图中折射光线的入射光线。
27.（2022湖北恩施州）请在图中完成光路图。
28.（2022广西百色）如图所示，请完成图中两条入射光线通过凸透镜后的光路图。
29.（2022广西北部湾）请在图中画出入射光线通过透镜后的折射光线。
30.（2022广西河池）如图所示，请完成光线通过透镜后的光路。31.（2022贵州黔东南州）如图所示，请分别画出AB的入射光线和CO的折射光线。
32.（2022广州）如图，凸透镜的焦点为F，光心为O。
①在图中画出S点发出的光线a经过透镜光心后的光线
②S点发出的一条光线经过透镜后与主光轴平行，在图中画出上述光路。
33.（2022广西玉林）小明同学不注意用眼卫生，造成了高度近视，请在图中画出远处物体发出的两入
射光线经他的晶状体折射后对应的光线。
