用小微专题精准练助力2023中考物理四点问题大突破（二轮复习通用）
第三部分 中考重点命题题型专题篇
专题25 力学做图重点问题
1.（2022广西玉林）如图所示是某同学在劳动基地摘下的一个南瓜，请画出南瓜静止在水平地面上时
的受力示意图。
2（. 2022河南）图是悬挂在课桌旁的文具袋。请在图中标出文具袋重心O的大致位置，并以O为作用点
画出文具袋静止时的受力示意图。
3.（2022苏州）图中降落伞沿与竖直成30°的方向匀速下落，画出重物A的受力示意图。
4.（2022黑龙江大庆）如图所示，人随电梯一起匀速运动，请作出人所受各力的示意图。5.（ 2022江苏常州）北京冬奥会滑雪场，索道设施可将物资从山脚运往山顶。如图所示，封闭式轿厢随
钢索向右上方做匀速直线运动，请画出静止在轿厢内的物体 受到所有力的示意图。
6.（2022福建）如图，书静止在水平桌面上。画出书的受力示意图。
7.（2022广东）如图所示，物体A保持静止，画出A所受重力G和拉力F的示意图。
8.（2022广西贵港）如图所示,物体静止在斜面上,请画出物体受力的示意图．
9（. 2022湖北宜昌）如图所示，木块正在水平地面上向右滑动并压缩弹簧，请在O点画出木块水平方向
受力的示意图。
10.（2022广西百色）如图所示，小球悬浮在水中，作出小球受到的重力与浮力的示意图。11.（2022海南）如图,请画出漂浮在水面上的玩具鸭受到的浮力示意图．

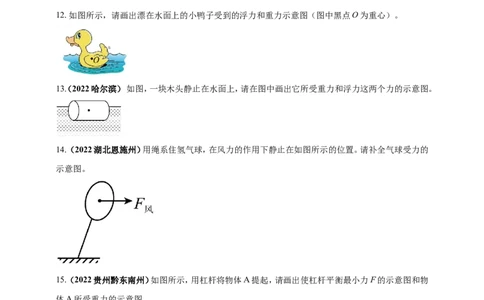

12. 如图所示，请画出漂在水面上的小鸭子受到的浮力和重力示意图（图中黑点O为重心）。
13（. 2022哈尔滨） 如图，一块木头静止在水面上，请在图中画出它所受重力和浮力这两个力的示意图。
14.（ 2022湖北恩施州）用绳系住氢气球，在风力的作用下静止在如图所示的位置。请补全气球受力的
示意图。
15.（ 2022贵州黔东南州）如图所示，用杠杆将物体A提起，请画出使杠杆平衡最小力F的示意图和物
体A所受重力的示意图。
16.（2022苏州）在图中画出杠杆的阻力臂l，并在A点画出使杠杆静止在图示位置的最小力F；17.（2022江苏无锡）如图乙所示，杠杆处于水平平衡，支点为O，请画出A点处所受拉力F 及其力臂
1
l；
1
18. （2022湖北天门）下图是指甲剪的示意图。请在图中画出杠杆ABO以O点为支点时动力 的力臂
和阻力 。（忽略摩擦，保留作图痕迹）
