专题25 力学做图重点问题
1.（2022广西玉林）如图所示是某同学在劳动基地摘下的一个南瓜，请画出南瓜静止在水平地面上时
的受力示意图。
【答案】如图所示
【解析】南瓜静止在水平地面上时，处于平衡状态，受到竖直向下的重力和竖直向上的支持力的作用，
且这两个力是一对平衡力，大小相等。作用点画在重心O点。
2（. 2022河南）图是悬挂在课桌旁的文具袋。请在图中标出文具袋重心O的大致位置，并以O为作用点
画出文具袋静止时的受力示意图。
【答案】如图所示
【解析】文具袋静止时的受力重力和拉力，作用点都在重心O处，重力的方向竖直向下，拉力的方向竖
直向上，且二力平衡。根据悬挂法知道，文具袋重心O，应在悬点的正下方，结合文具袋的形状比较规则知道，由对称性知道，重心的位置如下图。
3.（2022苏州）图中降落伞沿与竖直成30°的方向匀速下落，画出重物A的受力示意图。
【答案】如图所示
【解析】重物A做匀速直线运动，物体A受到重力和拉力的作用，这两个力是平衡力，大小相等，因此
作图时两条线段长度要相等，从物体的重心沿竖直向下和竖直向上分别画出重力和拉力的示意图。
4.（2022黑龙江大庆）如图所示，人随电梯一起匀速运动，请作出人所受各力的示意图。
【答案】如图所示【解析】人随电梯一起匀速运动，人处于平衡状态，人受到了重力和支持力，若受到了摩擦力，则没有力
与之平衡，故人不受摩擦力，故过重心向下画一条线段，并在末端标上箭头和G，即为重力，过重心向
上画一条等长的线段，并在末端标上箭头和F，即为支持力，故如图所示。

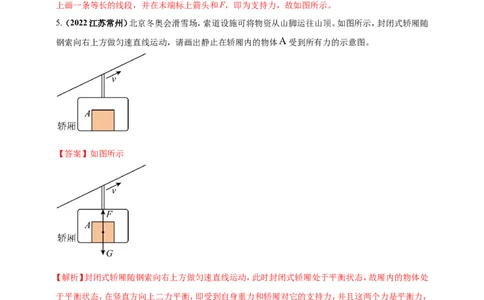

5.（ 2022江苏常州）北京冬奥会滑雪场，索道设施可将物资从山脚运往山顶。如图所示，封闭式轿厢随
钢索向右上方做匀速直线运动，请画出静止在轿厢内的物体 受到所有力的示意图。
【答案】如图所示
【解析】封闭式轿厢随钢索向右上方做匀速直线运动，此时封闭式轿厢处于平衡状态，故厢内的物体处
于平衡状态，在竖直方向上二力平衡，即受到自身重力和轿厢对它的支持力，并且这两个力是平衡力，
故从该物体的重心作竖直向上支持力和竖直乡下的重力，并标好标注，如图。
6.（2022福建）如图，书静止在水平桌面上。画出书的受力示意图。
【答案】如图所示。【解析】书 静止在水平桌面上，此时书受到的重力和桌面对其的支持力是一对平衡力，重力方向竖直
向下，支持力垂直桌面向上。
7.（2022广东）如图所示，物体A保持静止，画出A所受重力G和拉力F的示意图。
【答案】如图所示
【解析】物体A保持静止，受到的重力和拉力是一对平衡力，这两个力大小相等，方向相反。
8.（2022广西贵港）如图所示,物体静止在斜面上,请画出物体受力的示意图．
【答案】如图所示。
【解析】地球表面的任何物体都受到重力的作用，方向竖直向下；
物体受到斜面斜向上的支持力，也斜面垂直；在斜面上物体有向下滑动 的趋势，所以还受到沿斜面向上的摩擦力；
作用点都画在物体的重心。
点睛：重点是力的示意图，对物体进行受力分析是关键，明确重力的方向始终竖直向下，与物体所处的
位置及运动状态无关．
9（. 2022湖北宜昌）如图所示，木块正在水平地面上向右滑动并压缩弹簧，请在O点画出木块水平方向
受力的示意图。
【答案】如图所示
【解析】木块正在水平地面上向右滑动，会受到地面水平向左的摩擦力f；同时木块向右压缩弹簧，使弹
簧发生弹性形变，弹簧对木块产生一个水平向左的弹力F 。所以在水平方向，木块同时受到水平向左
弹
的摩擦力和弹力，如图所示。
10.（2022广西百色）如图所示，小球悬浮在水中，作出小球受到的重力与浮力的示意图。
【答案】如图所示。
【解析】物体在水中悬浮，浮力等于重力，两个力是一对平衡力，大小相等，方向相反．所以从物体的重
心分别沿竖直方向向上和向下画带箭头的线段，并标上浮力F和重力G。
11.（2022海南）如图,请画出漂浮在水面上的玩具鸭受到的浮力示意图．【答案】如图所示
【解析】玩具鸭所受浮力的方向是竖直向上的，从重心开始竖直向上画一条带箭头的线段表示出浮力，
并标出 ，如图所示。
12. 如图所示，请画出漂在水面上的小鸭子受到的浮力和重力示意图（图中黑点O为重心）。
【答案】如图所示
【解析】小鸭子受到的重力作用点在重心O点，方向竖直向下；小鸭子受到的浮力作用点也在O点，方
向竖直向上，两个力为一对平衡力，长度相同，如图所示。
13（. 2022哈尔滨） 如图，一块木头静止在水面上，请在图中画出它所受重力和浮力这两个力的示意图。
【答案】如图所示
【解析】一块木头静止在水面上，处于漂浮状态，受到竖直向下的重力和竖直向上的浮力，根据物体的
浮沉条件可知，这两个力大小相等。作用点为图中O点。它所受重力和浮力这两个力的示意图，如图所
示。14.（ 2022湖北恩施州）用绳系住氢气球，在风力的作用下静止在如图所示的位置。请补全气球受力的
示意图。
【答案】如图所示
【解析】氢气球受到重力、浮力、风的推力和绳子的拉力作用下处于静止状态，即处于平衡状态。过氢气
球的重心，沿竖直向上画一条带箭头的线条，用符号F 表示；沿竖直向下浮画一条带箭头的线段，用
浮
符号G表示；沿绳子向下画一条带箭头的线段，用符号F 表示。
绳
15.（ 2022贵州黔东南州）如图所示，用杠杆将物体A提起，请画出使杠杆平衡最小力F的示意图和物
体A所受重力的示意图。
【答案】如图所示
【解析】重力的方向是竖直向下的，从物体的重心画一条带箭头的竖直向下的有向线段，用G表示，即
为物体所受重力的示意图；由杠杆平衡条件
FL=FL
1 1 2 2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，动力作用在B点，则
OB为最长的动力臂，因此连接OB，过B点作垂直于OB向上的力，即为最小动力F的示意图。
16.（2022苏州）在图中画出杠杆的阻力臂l，并在A点画出使杠杆静止在图示位置的最小力F；
【答案】如图所示
【解析】由图可知，O为支点，重物向下拉杠杆的力为阻力，则过支点做阻力作用线的垂线段即为阻力
臂l；；由杠杆平衡条件可知，在阻力、阻力臂一定时，动力臂越大，动力越小。最小力F作用在A点，当
OA为F的力臂时，力臂最长，此时力F最小，且F的方向垂直杠杆向上，从A点垂直OA向上画出F
的示意图，如图所示。
17.（2022江苏无锡）如图乙所示，杠杆处于水平平衡，支点为O，请画出A点处所受拉力F 及其力臂
1
l；
1
【答案】如图所示。；
【解析】弹簧测力计对杠杆的拉力即为A点处所受拉力F，过支点O作拉力F 作用线的垂直距离即为
1 1
其力臂l，如图所示。
1
18. （2022湖北天门）下图是指甲剪的示意图。请在图中画出杠杆ABO以O点为支点时动力 的力臂
和阻力 。（忽略摩擦，保留作图痕迹）
【答案】如图所示。
【解析】把F 的作用线向下延长，过O点做F 的延长线的垂线，就是动力 的力臂 ；阻力F 垂直于
1 1 2
支持面向上，如图所示。
