用小微专题精准练助力2023中考物理四点问题大突破（二轮复习通用）
第三部分 中考重点命题题型专题篇
专题26 电学做图重点问题
1.（2022深圳）如图是某实物连接电路，请根据实物图在方框内画出对应的电路图。
【答案】如图所示。
【解析】实物图中电源、开关和电动机串联，所以电路图与实物图对应，作串联电路图。
2.如图，将灯泡及开关正确连入家庭电路。
【答案】如图所示
1
21世纪教育网(www.21cnjy.com)中小学教育资源及组卷应用平台
【解析】开关要接在火线和灯之间，这样在断开开关时能切断火线，接触灯泡不会发生触电事故。既能
控制灯泡，又能更安全。

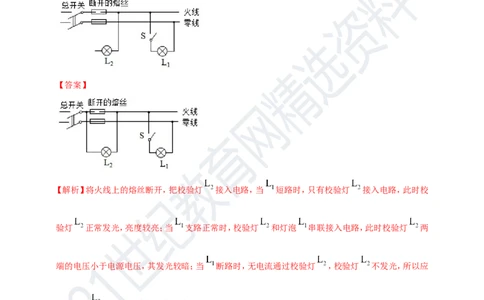

3.为判断如图所示的家庭电路中白炽灯 是否短路，将火线上的熔丝断开，用另一只完好的白炽灯
作为“校验灯”接入电路。然后闭合总开关，再闭合开关 ，即可根据 的亮暗做出判断。请在图
中补画一根导线，将 正确接入电路。
【答案】
【解析】将火线上的熔丝断开，把校验灯 接入电路，当 短路时，只有校验灯 接入电路，此时校
验灯 正常发光，亮度较亮；当 支路正常时，校验灯 和灯泡 串联接入电路，此时校验灯 两
端的电压小于电源电压，其发光较暗；当 断路时，无电流通过校验灯 ，校验灯 不发光，所以应
将校验灯 并联在火线熔丝的两端.

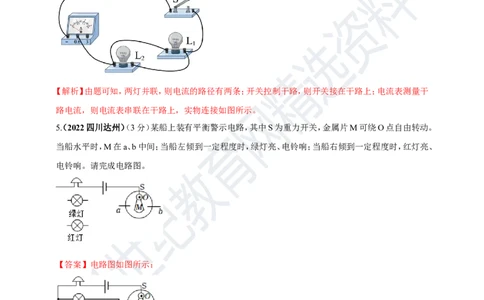

4（. 2022贵阳）如图所示是未完成连接的实物电路，请用笔画线代替导线完成该电路连接。要求：两灯
并联，开关S同时控制两灯，电流表测量干路电流，导线不能交叉。
2
21世纪教育网(www.21cnjy.com)中小学教育资源及组卷应用平台
【答案】
【解析】由题可知，两灯并联，则电流的路径有两条；开关控制干路，则开关接在干路上；电流表测量干
路电流，则电流表串联在干路上，实物连接如图所示。
5（. 2022四川达州）（3分）某船上装有平衡警示电路，其中S为重力开关，金属片M可绕O点自由转动。
当船水平时，M在a、b中间；当船左倾到一定程度时，绿灯亮、电铃响；当船右倾到一定程度时，红灯亮、
电铃响。请完成电路图。
【答案】电路图如图所示：
。
【解析】当船左倾到一定程度时，绿灯亮、电铃响，开关接a，绿灯与电铃串联接入电路；
当船右倾到一定程度时，红灯亮、电铃响，开关接b，红灯与电铃串联接入电路；
由题意可知，红灯与绿灯互不影响，能独立工作，它们是并联的，
不论开关接a还是接b，电铃都接入电路，电铃串联在干路中，电路图如图所示.
6.在如图所示电路的“O”内填上适当的电表符号。要求：当开关S闭合时，电路连接正确。
3
21世纪教育网(www.21cnjy.com)中小学教育资源及组卷应用平台
【答案】如图所示

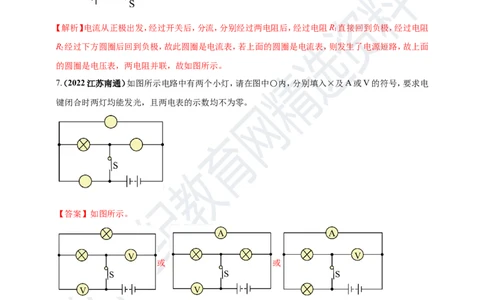

【解析】电流从正极出发，经过开关后，分流，分别经过两电阻后，经过电阻R 直接回到负极，经过电阻
1
R 经过下方圆圈后回到负极，故此圆圈是电流表，若上面的圆圈是电流表，则发生了电源短路，故上面
2
的圆圈是电压表，两电阻并联，故如图所示。
7（. 2022江苏南通）如图所示电路中有两个小灯，请在图中〇内，分别填入×及A或V的符号，要求电
键闭合时两灯均能发光，且两电表的示数均不为零。
【答案】如图所示。
或 或
【解析】
1.如果两灯串联，则电流从电源正极出发，分别经过开关、已有的灯泡以及另一个灯泡回到电源负极，
因此最上面〇中为灯泡，另外两个〇内为电压表；
2.如果两灯并联，一种情况为电流表测电路中一个小灯的电流，电压表测电源并联电路两端电压；另一
种情况为电流表测干路中的电流，电压表仍然测量并联电路两端电压。
如下图所示
4
21世纪教育网(www.21cnjy.com)中小学教育资源及组卷应用平台
或 或
8.（2022凉山州）请将图中的灯泡和开关接入照明电路。
【答案】
【解析】开关需要接在火线和用电器之间，保证开关断开后，灯泡与火线断开连接，灯泡的螺旋外壳接
零线，故如图所示。
9（. 2022辽宁营口）有一种自动控制的楼道灯，只有光线暗且有声音时，电路接通，灯亮；光线亮时，不
论发出多大声音，灯也不亮；楼道中还有一个三孔插座，且与楼道灯互不影响。请用笔画线代替导线完
成电路。
【答案】如图所示。
【解析】由题意可知，只有当“光控开关”、“声控开关”都闭合了灯才能亮，说明灯泡与两个开关串
联，且火线要先过开关，再接入灯泡尾部的金属点，零线接入螺旋套。三孔插座遵循“左零右火上接
5
21世纪教育网(www.21cnjy.com)中小学教育资源及组卷应用平台
地”的原则，如图所示。
10（. 2022四川遂宁）请用笔画线代替导线，按照安全用电的要求，将图中的电灯、控制电灯的开关及插
座接入家庭电路中。
【答案】
【解析】灯泡的接法是火线（相线）与开关串联，开关的另一端再接到灯泡顶端的金属点，零线（中性
线）直接接在灯泡的螺旋套上。三孔插座的接法是火线（相线）接三孔插座右孔，地线（保护接地线）直
接接三孔插座的上孔，零线（中性线）直接接三孔插座的左孔。电路图如图所示。
11．如图甲是电位器的示意图，滑片P可随转动旋钮改变其在电阻丝上的位置，从而改变接入电路中
的阻值大小。请将该电位器连入乙图中，要求顺时针旋转滑片P时，灯泡变暗。
【答案】如图所示：
【解析】由题知，顺时针旋转滑片P时，灯泡变暗，说明电路中电流变小了，电位器连入电路的阻值变大
（连入电路的电阻丝变长），所以应将电位器的B、C接线柱接入电路中，由此将灯泡、电位器和开关依
次连接在电源两极上。
12．请根据如图所示的实物图，画出对应的电路图。
6
21世纪教育网(www.21cnjy.com)中小学教育资源及组卷应用平台
【答案】如图所示。
【解析】由实物图可知，两灯泡并联，开关S控制整个电路，电流表A 测干路上的电流，A 测L 支路电流，
2 1 2
根据实物图完成电路图即可。
电流从正极出发，通过开关S和电流表A 后开始分支，一支经灯泡L，另一支经灯泡L、电流表A，然
2 1 2 1
后两支汇合回到电源负极。如图所示：
【点评】本题考查根据实物图画电路图，关键是知道电路中各个用电器的连接情况，画电路图是初中物
理的重点也是难点。
