用小微专题精准练助力2023中考物理四点问题大突破（二轮复习通用）
第一部分 中考重点基础考点专题篇
专题15 电路故障问题
一、选择题

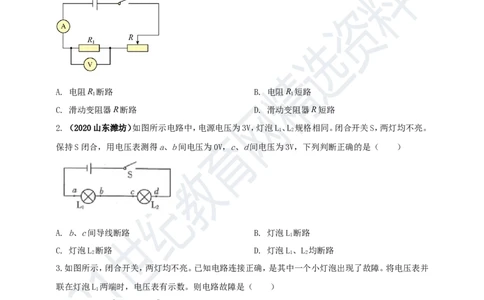

1.（ 2022湖南衡阳）如图是小成同学做“探究电流与电压关系”实验的电路图，按照电路图连接好电
路，闭合开关S，发现电流表和电压表的指针均没有偏转，电路中仅有一处故障，故障可能是（ ）
A. 电阻R 断路 B. 电阻R 短路
1 1
C. 滑动变阻器R断路 D. 滑动变阻器R短路
2. （2020山东潍坊）如图所示电路中，电源电压为3V，灯泡L、L 规格相同。闭合开关S，两灯均不亮。
1 2
保持S闭合，用电压表测得a、b间电压为0V，c、d间电压为3V，下列判断正确的是（ ）
A. b、c间导线断路 B. 灯泡L 断路
1
C. 灯泡L 断路 D. 灯泡L、L 均断路
2 1 2
3.如图所示，闭合开关，两灯均不亮。已知电路连接正确，是其中一个小灯泡出现了故障。将电压表并
联在灯泡L 两端时，电压表有示数。则电路故障是（ ）
1
A. 灯L 短路 B. 灯L 短路 C. 灯L 断路 D. 灯L 断路
1 2 1 2
4. （2022凉山州）某同学根据如图所示的电路图，测量小灯泡两端的电压和通过灯泡的电流，闭合开
关后发现小灯泡不发光，电流表指针无明显偏转，电压表指针有较大偏转，则可能的原因是（ ）
1
21世纪教育网(www.21cnjy.com)中小学教育资源及组卷应用平台
A. 电压表断路 B. 小灯泡断路
C. 电流表断路 D. 开关断路

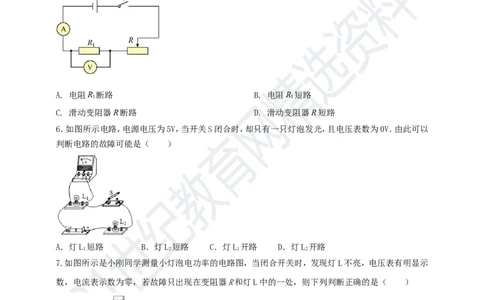

5.（ 2022湖南衡阳）如图是小成同学做“探究电流与电压关系”实验的电路图，按照电路图连接好电
路，闭合开关S，发现电流表和电压表的指针均没有偏转，电路中仅有一处故障，故障可能是（ ）
A. 电阻R 断路 B. 电阻R 短路
1 1
C. 滑动变阻器R断路 D. 滑动变阻器R短路
6．如图所示电路，电源电压为5V，当开关S闭合时，却只有一只灯泡发光，且电压表数为0V．由此可以
判断电路的故障可能是（ ）
A．灯L 短路 B．灯L 短路 C．灯L 开路 D．灯L 开路
1 2 1 2
7.如图所示是小刚同学测量小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电压表有明显示
数，电流表示数为零，若故障只出现在变阻器R和灯L中的一处，则下列判断正确的是（ ）
A变阻器R短路 B. 变阻器R断路 C. 灯L短路 D. 灯L断路
8.如图所示是小刚同学测定小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电流表有明显示
数，电压表示数为零，若故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（ ）
2
21世纪教育网(www.21cnjy.com)中小学教育资源及组卷应用平台
A．灯L断路 B．灯L短路
C．变阻器R断路 D．变阻器R短路
9.某同学家的电灯均正常工作，当他把“220V 16W”的台灯插入插座后，闭合台灯开关，室内电灯全
部熄灭. 发生这一现象的原因可能是
A. 插座处短路 B. 台灯灯头处短路
C. 插座处断路 D. 台灯灯头处断路

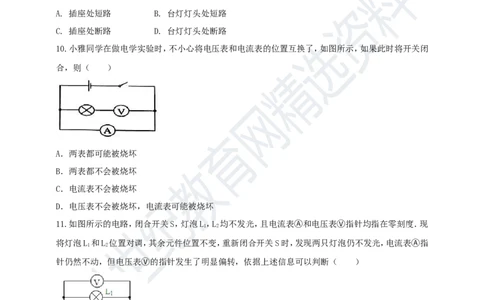

10.小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭
合，则（ ）
A．两表都可能被烧坏
B．两表都不会被烧坏
C．电流表不会被烧坏
D．电压表不会被烧坏，电流表可能被烧坏
11.如图所示的电路，闭合开关S，灯泡L，L 均不发光，且电流表Ⓐ和电压表Ⓥ指针均指在零刻度．现
1 2
将灯泡L 和L 位置对调，其余元件位置不变，重新闭合开关S时，发现两只灯泡仍不发光，电流表Ⓐ指
1 2
针仍然不动，但电压表Ⓥ的指针发生了明显偏转，依据上述信息可以判断（ ）
A．灯泡L 的灯丝断了 B．灯泡L 的灯丝断了
1 2
C．电源接线处松脱 D．电流表损坏了
二、填空题

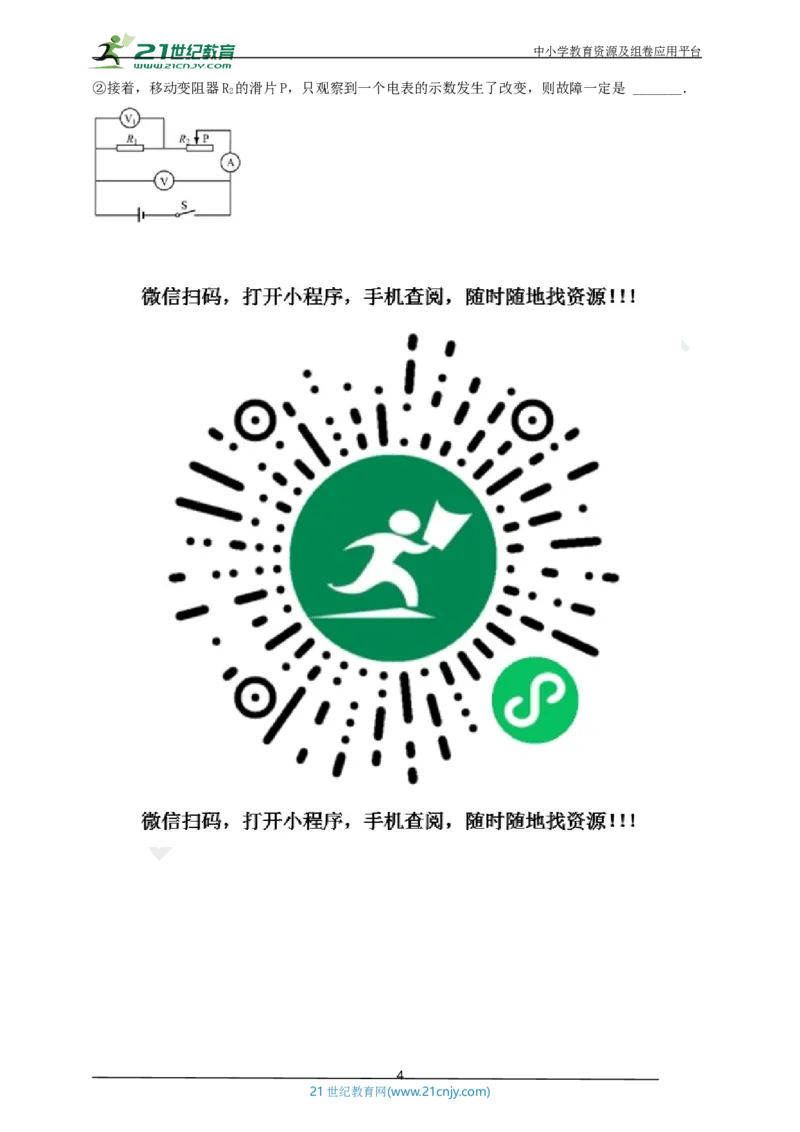

1．在如图所示的电路中，电源电压保持不变，闭合电键S，发现只有两个电表的指针发生偏转，已知电
阻R、滑动变阻器R 中仅有一个出现了故障．
1 2
①电路中的故障可能是 _______；
3
21世纪教育网(www.21cnjy.com)中小学教育资源及组卷应用平台
②接着，移动变阻器R 的滑片P，只观察到一个电表的示数发生了改变，则故障一定是 _______．
