用小微专题精准练助力2023中考物理四点问题大突破（二轮复习通用）
第四部分 中考物理情景专题篇
专题44 电与磁现象情景问题

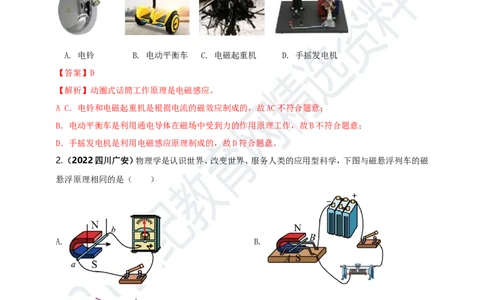

1.（2020辽宁抚顺）下列四幅图中的设备，与动圈式话筒工作原理相同的是（ ）
A. 电铃 B. 电动平衡车 C. 电磁起重机 D. 手摇发电机
【答案】D
【解析】动圈式话筒工作原理是电磁感应。
A C．电铃和电磁起重机是根据电流的磁效应制成的，故AC不符合题意；
B．电动平衡车是利用通电导体在磁场中受到力的作用原理工作，故B不符合题意；
D．手摇发电机是利用电磁感应原理制成的，故D符合题意。
2. （2022四川广安）物理学是认识世界、改变世界、服务人类的应用型科学，下图与磁悬浮列车的磁
悬浮原理相同的是（ ）
A. B.
C. D.
【答案】D
【解析】磁悬浮列车是利用同名磁极相互排斥的原理。
A．如图是探究电磁感应现象的原理图，该实验装置是用于研究感应电流的实验，闭合电路的部分导体
1
21世纪教育网(www.21cnjy.com)中小学教育资源及组卷应用平台
在磁场中做切割磁感线运动时，导体中才会产生感应电流，将机械能转化为电能；发电机就是应用了
这一原理，故A不符合题意；
B．如图实验装置是用来研究通电导线在磁场中受力的作用的实验，而动圈式话筒是利用电磁感应现
象的原理制成的，故B不符合题意；
C．如图说明地球是一个磁体，地磁场的磁极和地理的磁极不重合，故C不符合题意；
D．如图是两个N极互相靠近时，由于相互排斥而远离，磁悬浮列车是利用同名磁极相互排斥的原理工
作的，故D符合题意。故选D。

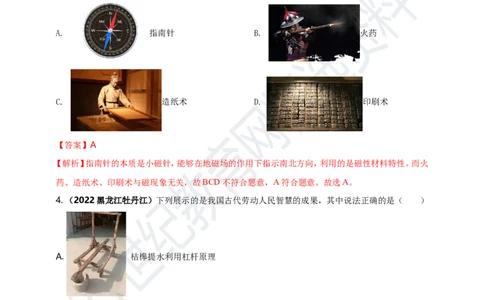

3（. 2022海南）我国古代四大发明对世界文明发展做出了重要贡献，其中利用磁性材料特性的是（ ）
A. 指南针 B. 火药
C. 造纸术 D. 印刷术
【答案】A
【解析】指南针的本质是小磁针，能够在地磁场的作用下指示南北方向，利用的是磁性材料特性。而火
药、造纸术、印刷术与磁现象无关，故BCD不符合题意，A符合题意。故选A。
4. （2022黑龙江牡丹江）下列展示的是我国古代劳动人民智慧的成果，其中说法正确的是（ ）
A. 桔槔提水利用杠杆原理
B. 编钟是利用敲击大小不同的钟改变音调
2
21世纪教育网(www.21cnjy.com)中小学教育资源及组卷应用平台
C. 日晷测量时间利用光沿直线传播
D. 司南静止时长柄指南是受到重力的作用

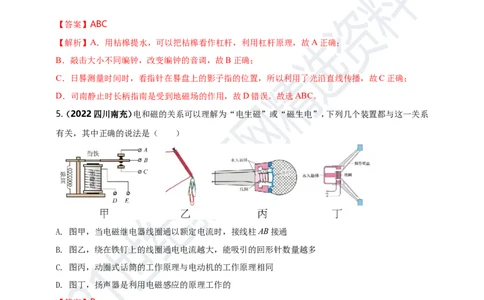

【答案】ABC
【解析】A．用桔槔提水，可以把桔槔看作杠杆，利用杠杆原理，故A正确；
B．敲击大小不同编钟，改变编钟的音调，故B正确；
C．日晷测量时间时，看指针在晷盘上的影子指的位置，所以利用了光沿直线传播，故C正确；
D．司南静止时长柄指南是受到地磁场的作用，故D错误。故选ABC。
5.（ 2022四川南充）电和磁的关系可以理解为“电生磁”或“磁生电”，下列几个装置都与这一关系
有关，其中正确的说法是（ ）
A. 图甲，当电磁继电器线圈通以额定电流时，接线柱AB接通
B. 图乙，绕在铁钉上的线圈通电电流越大，能吸引的回形针数量越多
C. 图丙，动圈式话筒的工作原理与电动机的工作原理相同
D. 图丁，扬声器是利用电磁感应的原理工作的
【答案】B
【解析】A．图甲，当电磁继电器线圈通以额定电流时，电磁铁产生磁性，将衔铁向下吸，动触点B与静
触点C接通，故A错误；
B ．电磁铁磁性强弱与电流的大小和线圈的匝数有关，图乙中，当线圈电流越大时，电磁铁产生的磁性
越强，则能吸引的回形针数量就越多，故B正确；
C．动圈式话筒工作时，声音的振动带动线圈在磁场中做切割磁感线的运动，在线圈中产生与声音变化
一致的感应电流，动圈式话筒工作利用了电磁感应原理，与发电机的工作原理相同，故C错误；
D．图丁中，扬声器中通入交变电流，通电的线圈在磁场中受力而带动纸盆振动发出声音，因此扬声器
3
21世纪教育网(www.21cnjy.com)中小学教育资源及组卷应用平台
是利用通电导体在磁场中受力的作用而工作的，故D错误。故选B。

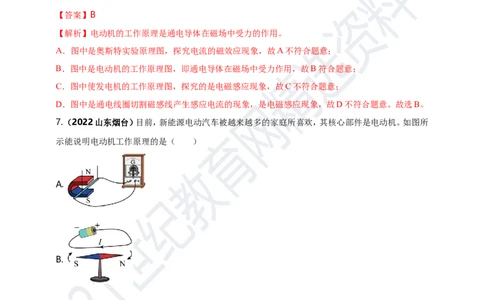

6.（ 2022山东临沂）我市今年投入运营的第二批“沂蒙红”新能源公交车的动力装置是电动机。下列
选项，能说明其工作原理的是（ ）
A B C D
【答案】B
【解析】电动机的工作原理是通电导体在磁场中受力的作用。
A．图中是奥斯特实验原理图，探究电流的磁效应现象，故A不符合题意；
B．图中是电动机的工作原理图，即通电导体在磁场中受力作用，故B符合题意；
C．图中使发电机的工作原理图，探究的是电磁感应现象，故C不符合题意；
D．图中是通电线圈切割磁感线产生感应电流的现象，是电磁感应现象，故D不符合题意。故选B。
7. （2022山东烟台）目前，新能源电动汽车被越来越多的家庭所喜欢，其核心部件是电动机。如图所
示能说明电动机工作原理的是（ ）
A.
B.
C.
D.
4
21世纪教育网(www.21cnjy.com)中小学教育资源及组卷应用平台
【答案】C
【解析】A．闭合电路的一部分导体在磁场中做切割磁感线运动时，电流计指针偏转，说明导体中产生了
感应电流，与发电机工作原理相同，电磁感应现象，故A不符合题意；
B．当导线通电时，磁针发生偏转，说明通电导线周围存在着磁场，原理是电流的磁效应，故B不符合
题意；
C．在磁场中的导体通电时，会沿着导轨运动，说明了通电导体在磁场中受力而运动，是磁场对电流的
作用，与电动机原理相同，故C符合题意；
D．闭合开关时，大铁钉能吸引小铁钉，说明通电导线周围存在着磁场，并将大铁钉磁化，这是电磁铁，
原理是电流的磁效应，故D不符合题意。故选C。
8. （2022辽宁锦州）如图所示是电与磁的四个实验，下列说法中正确的是（ ）
A. 甲图：通电后小磁针发生偏转，说明电流有热效应
B. 乙图：说明电磁铁的磁性强弱与电流方向有关
C. 丙图：闭合开关后，磁场中导体b受力而运动，依据该原理可制成电动机
D. 丁图：闭合开关后，磁场中导体ab竖直向上运动时，灵敏电流计指针偏转
【答案】C
【解析】A．甲图是奥斯特实验，当电路中有电流通过时，小磁针将发生偏转，说明电流周围存在磁场，
即电流的磁效应，故A错误；
B．乙图中，电流大小相等，线圈匝数不等，吸引小铁钉的数量不等，想要探究的是通电螺旋管的磁性与
线圈匝数有关，故B错误；
C．丙图中有电源，闭合开关后，通电导体在磁场中受力运动，依据这个实验原理，可制成电动机，故C
正确；
D．丁图磁场中，导体ab竖直向上运动时，没有切割磁感线，所以不会产生感应电流，灵敏电流计的指
针不会发生偏转，故D错误。故选C。
9. （2022四川乐山）下列说法正确的是（ ）
5
21世纪教育网(www.21cnjy.com)中小学教育资源及组卷应用平台
A. 图①电磁起重机通入的电流越小磁性越强
B. 图②发电机的工作原理是电生磁
C. 图③电动机的工作原理是通电导线在磁场中受力
D. 图④法拉第发现了电流具有磁效应
【答案】C
【解析】A. 电流越大、线圈匝数越多，电磁铁的磁性越强，所以图①电磁起重机通入的电流越小磁性越
弱，故A错误；
B. 图②发电机的工作原理是磁生电，即电磁感应现象，故B错误；
C. 通电导线在磁场中受力的作用，由此发明了电动机，故C正确；
D．奥斯特发现了电流具有磁效应，法拉第发现了电磁感应现象，故D错误。故选C。
10. （2022辽宁营口）下列四个实验能反映动圈式话筒工作原理的是（ ）
A. B. C. D.
【答案】C
【解析】动圈式话筒工作原理是电磁感应现象。
A．图中通电后串联的两绕有线圈的铁钉都可吸引大头针，但右边吸引的个数要多，说明通电螺线管的
磁极强弱与线圈匝数有关，应用的原理是电流的磁效应，故A不符合题意；
B．将小磁针平行的放在导线下方，当导线中有电流通过时，小磁针就会发生偏转，说明通电导体周围
存在磁场，即电流的磁效应，故B不符合题意；
C．图中灵敏电流计、开关、导体串联，开关闭合后闭合电路的一部分导体在磁场中做切割磁感线运动，
会产生感应电流，这是电磁感应现象，是动圈式话筒的工作原理，故C符合题意；
D．图中有电源，闭合开关，导体棒在磁场中就会运动起来，说明通电导体在磁场中受到力的作用，是
电动机原理，故D不符合题意。故选C。
11.（2022四川遂宁） 风能作为一种清洁 的新能源，越来越受到世界各国的重视。风力发电已成为我
国新能源战略的重要组成部分。下列选项中与风力发电机原理相同的是（ ）
6
21世纪教育网(www.21cnjy.com)中小学教育资源及组卷应用平台
A. B.
C. D.
【答案】C
【解析】风力发电，消耗风能，产生电能，是将风能转化为电能的过程，所以，原理是电磁感应。
A．图中是奥斯特实验，小磁针发针偏转说明通电导体周围有磁场，故A不符合题意；
B．图中是利用电磁继电器进行控制的电路，电磁铁通电时有磁性，断电时无磁性，电铃就是利用电磁
铁的这个特性工作的，故B不符合题意；
C．当图中线圈在磁场中做切割磁感线运动时，灯泡会发光，这是电磁感应，与发电机的原理相同，故C
符合题意；
D．图中开关闭合后，电路中有电流，通电导体受到磁场力 的作用发生运动，即是电动机的制作原理，
故D不符合题意。故选C。
12.（2022四川自贡）在如图所示的实验装置中，能够用来研究产生感应电流的条件的是（ ）
A. B.
7
21世纪教育网(www.21cnjy.com)中小学教育资源及组卷应用平台
C. D.
【答案】A
【解析】A．闭合电路的一部分导体在磁场中进行切割磁感线运动，导体中有感应电流产生，这种现象
是电磁感应现象，根据电磁感应现象制成发电机，故A 符合题意；
B．如图是奥斯特实验，证明通电导体周围存在磁场，故B不符合题意；
C．如图，电路中有电源，通电导体在磁场中受力运动，根据这个原理制成电动机，故C不符合题意；
D．如图，通过电磁铁的电流相同，电磁铁匝数不同，该实验是探究电磁铁的磁性与匝数的关系的，故D
不符合题意。故选A。
13. （2022内蒙古赤峰）利用“磁生电”来工作的是（ ）
A. 电饭锅 B. 动圈式话简
C. 电磁起重机 D. 扬声器
【答案】B
【解析】A．电饭锅是利用电流的热效应工作的，故A不符合题意；
B．闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流，这是电磁感应现
象。动圈式话简线圈随声音的振动在磁场中做切割磁感运动时产生感应电流，将声信号转化为电信号
工作原理是电磁感应现象，故B符合题意；
C．电磁起重机是利用电流的磁效应工作的，故C不符合题意；
D．扬声器是利用通电导体受到磁场力的作用工作的，故D不符合题意。故选B。
14. （2022山东菏泽）下列用电器的工作原理与发电机相同的是（ ）
A. 家用电水壶
8
21世纪教育网(www.21cnjy.com)中小学教育资源及组卷应用平台
B. 无线充电器
C. 小型电风扇
D. 舞台扬声器
【答案】B
【解析】发电机的原理是电磁感应现象，即闭合电路中一部分导体在磁场中做切割磁感线运动时，导体
中会产生感应电流。
A．家用电水壶是根据电流的热效应工作的，不是电磁感应原理，故A不符合题意；
B．无线充电器底座发射变化的磁场，变化的磁场通过手机中的线圈后产生感应电流，采用了电磁感应
原理，故B符合题意；
C．通电导体在磁场中受力运动，据此制成了电动机。小型电风扇里面有一个小电动机，工作时主要将
电能转化机械能，故C不符合题意；
D．舞台扬声器的原理与电动机的原理相同，在工作时利用磁场对电流的作用，将电能转化为机械能，
故D不符合题意。故选B。
15. （2022内蒙古通辽）对下列四个实验装置图，分析正确 的是（ ）
A. 甲图中验电器是利用了异种电荷相互吸引的原理制成的
B. 乙图中开关与灯的位置可以互换
C. 丙图实验演示的是磁场能够产生电流
9
21世纪教育网(www.21cnjy.com)中小学教育资源及组卷应用平台
D. 丁图是探究电磁感应现象的装置
【答案】D
【解析】A．验电器是利用同种电荷相互排斥原理制成的，故A错误；
B．开关要控制火线，乙图为了用电安全，开关与灯的位置不可以互换，故B错误；
C．丙图是奥斯特实验，说明通电导线周围存在磁场，故C错误；
D．该实验装置是用于研究感应电流的实验，闭合电路的部分导体在磁场中做切割磁感线运动时，导体
中才会产生感应电流，将机械能转化为电能，发电机就是应用了这一原理，故D正确。故选D。
16. （2022辽宁阜新）刷卡消费时，人们将带有磁条的信用卡在刷卡机指定位置刷一下，刷卡机的检
测头就能产生感应电流，便可读出磁条上的信息。下列四幅图中与刷卡机原理相同的是（ ）
A. B.
C. D.
【答案】A
【解析】A．刷卡机的工作原理是电磁感应。动圈式话筒是利用振动膜片带动线圈在磁场中做切割磁感
线运动，产生随声音信号变化的感应电流工作的，用的是电磁感应现象，故A符合题意；
B．刷卡机的工作原理是电磁感应。该装置是电动机的工作原理图，电动机的工作原理是通电导体在磁
场中受力运动，故B不符合题意；
C．刷卡机的工作原理是电磁感应。该装置电磁继电器，其主要部件是电磁铁，电磁铁的工作原理是电
流的磁效应，故C不符合题意；
D．刷卡机的工作原理是电磁感应。螺线管通电后具有磁性，这是电流的磁效应，故D不符合题意。故
选A。
17. （2022辽宁盘锦）如图所示与磁有关的现象，下列分析正确的是（ ）
10
21世纪教育网(www.21cnjy.com)中小学教育资源及组卷应用平台
A.图甲中滑板车滑行时车轮边缘小彩灯发光，其发电原理是电磁感应
B.图乙中通过改变电流大小，可以改变电磁起重机磁性强弱
C.图丙中只将小电动机电源正负极对调，线圈转动方向不变
D.图丁中司南静止时长柄总是指向南方，说明地球周围存在磁场
【答案】ABD
【解析】A．当车轮转动时可自行发电，使车轮边缘的灯发光，说明由于运动产生电流，是电磁感应现象，
故A正确；
B．电磁铁磁性强弱与电流大小及线圈匝数有关，故改变电流大小或线圈匝数可以改变磁性的强弱，故
B正确；
C．将小电动机电源正负极对调后，电流方向发生变化，因而线圈转动方向将发生改变，故C错误；
D．司南静止时长柄总是指向南方，说明地球可以看成一个巨大的磁铁，地球周围存在磁场，故D正确。
故选ABD。
18. （2022青海省）如图所示，磁悬浮盆景的底端有磁铁，底座内部有一个金属线圈。线圈通电后，周
围产生___________（选填“磁场”或“磁感线”），这是电流的___________效应。盆景能悬浮在空中，
其原理是___________。
【答案】 磁场 磁 同名磁极相互排斥
【解析】通电导体周围存在磁场，但不存在磁感线，磁感线是人们为了形象方便的描述磁场而假想的曲
线；底座内部有一个金属线圈，通电有磁性，断电无磁性，说明磁悬浮盆景是利用电流的磁效应工作的
根据同名磁极相互排斥、异名磁极相互吸引可知，盆景能悬浮在空中是同名磁极相互排斥的原因。
