用小微专题精准练助力2023中考物理四点问题大突破（二轮复习通用）
第一部分 中考重点基础考点专题篇
专题19生活用电问题
一、选择题
1.（2022天津）小明在课后实践活动中，做了如下记录：①人体的正常体温为36.5；②小明的质量为
60N；③我国家庭电路的电压为220V；④人步行的速度约为1.1m/s。其中符合实际且记录正确的是（
）
A. ①② B. ①④ C. ③④ D. ②③

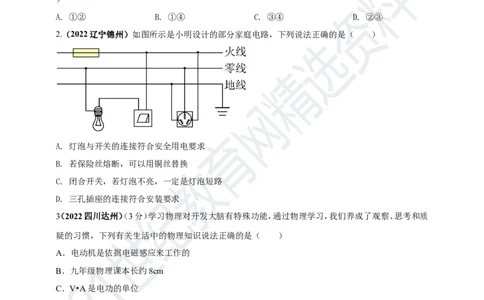

2.（2022辽宁锦州）如图所示是小明设计的部分家庭电路，下列说法正确的是（ ）
A. 灯泡与开关的连接符合安全用电要求
B. 若保险丝熔断，可以用铜丝替换
C. 闭合开关，若灯泡不亮，一定是灯泡短路
D. 三孔插座的连接符合安装要求
3（2022四川达州）（3分）学习物理对开发大脑有特殊功能，通过物理学习，我们养成了观察、思考和质
疑的习惯，下列有关生活中的物理知识说法正确的是（ ）
A．电动机是依据电磁感应来工作的
B．九年级物理课本长约8cm
C．V•A是电功的单位
D．家庭电路中，控制各灯具的开关都装在火线上，确保断开开关时灯具上不带电
4.（2022辽宁盘锦）关于安全用电，下列说法正确的是（ ）
A.控制电灯的开关要连接在电灯和火线之间
B.用电器达到使用寿命可以继续使用
C.在发生触电事故现场，可以用手去拉触电的同伴
D.辨别零线火线时，手指不能触碰试电笔上的任何金属体
5.（2022四川成都）电网连着千万家，安全系着你我他。关于家庭电路及安全用电，下列说法正确的
是（ ）
A. 控制电灯的开关必须接在火线与电灯之间
1
21世纪教育网(www.21cnjy.com)中小学教育资源及组卷应用平台
B. 发现空气开关跳闸后，应该立即重新合上
C. 使用验电笔时，手不必接触笔尾金属部分
D. 发现有人触电，立即用手把他拉离带电体
6. （2022辽宁鞍山）如图所示的家庭电路，闭合开关S后，灯泡正常发光，但插座不能供电。用试电笔
检测插座的左、右两孔，氖管均不亮。则电路中的故障可能是（ ）
A. 熔丝熔断
B. 三孔插座与地线接触不良
C. 灯泡被短路
D. A、B两点间断路

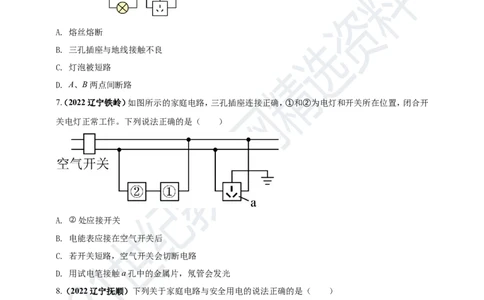

7（. 2022辽宁铁岭）如图所示的家庭电路，三孔插座连接正确，①和②为电灯和开关所在位置，闭合开
关电灯正常工作。下列说法正确的是（ ）
A. ②处应接开关
B. 电能表应接在空气开关后
C. 若开关短路，空气开关会切断电路
D. 用试电笔接触a孔中的金属片，氖管会发光
8.（2022辽宁抚顺）下列关于家庭电路与安全用电的说法正确的是（ ）
A. 总开关应安装 在电能表与保险装置之间
B. 总电流过大时空气开关会切断电路
C. 开关短路时漏电保护器会切断电路
D. 灯的控制开关应安装在灯与零线之间
9（. 2022山东潍坊）如图所示，家中常用延长线插座上插满了各种电器，各用电器同时工作。下列有关
分析正确的是（ ）
2
21世纪教育网(www.21cnjy.com)中小学教育资源及组卷应用平台
A. 各用电器串联 B. 干路电流过大容易发生火灾
C. 插座延长线中可以没有地线 D. 可以用湿手拔使用中的插头

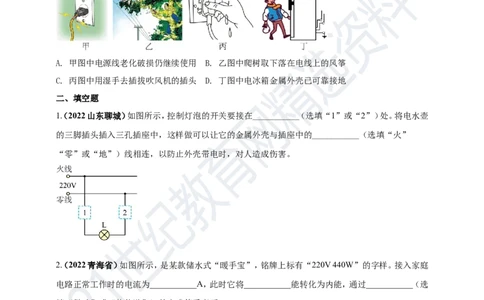

10.（2022山东济南）下图所示是一些与用电有关的现象，符合安全用电原则的是（ ）
A. 甲图中电源线老化破损仍继续使用 B. 乙图中爬树取下落在电线上的风筝
C. 丙图中用湿手去插拔吹风机的插头 D. 丁图中电冰箱金属外壳已可靠接地
二、填空题
1（. 2022山东聊城）如图所示，控制灯泡的开关要接在___________（选填“1”或“2”）处。将电水壶
的三脚插头插入三孔插座中，这样做可以让它的金属外壳与插座中的___________（选填“火”
“零”或“地”）线相连，以防止外壳带电时，对人造成伤害。
2.（2022青海省）如图所示，是某款储水式“暖手宝”，铭牌上标有“220V 440W”的字样。接入家庭
电路正常工作时的电流为___________A，此时它将___________能转化为内能，通过___________（选
填“做功”或“热传递”）的方式使手变暖。
3（. 2022江西省）劳动课上，同学们开展了“使用测电笔辨别火线和零线”的活动。如图所示，测电笔
的氖管发光，说明被检测的插孔与______相连，此时，测电笔与人体之间的连接方式是______联。
3
21世纪教育网(www.21cnjy.com)中小学教育资源及组卷应用平台
4.（2022山东临沂）小明家新购买了一台“220V 6600W”的即热式热水器。
（1）在其他条件相同时，导线的横截面积越大，电阻越______，允许通过的最大电流越大，所以安装师
傅选用较粗的铜芯导线。同时，为确保用电安全，热水器的金属外壳要______；
（2）小明洗头时，该热水器共正常工作5min，消耗的电能为______J；吹干头发后，用塑料梳子梳头，头
发越梳越蓬松，这是头发与梳子摩擦后带同种电荷而相互______的结果。
5.（2022湖南衡阳）某商场有甲，乙两种容积相同的电热水壶，甲标有“220V 800W”的字样，乙标有
“220V 1500W”的字样，若家庭电路的电压是220V，室内插座的额定电流是5A，用该插座给电热水
壶供电，从安全用电的角度考虑，应选购______（选填“甲”或“乙”）电热水壶，选择的理由是
______。

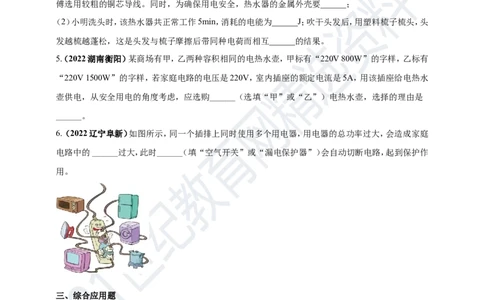

6.（ 2022辽宁阜新）如图所示，同一个插排上同时使用多个用电器，用电器的总功率过大，会造成家庭
电路中的 ______过大，此时______（填“空气开关”或“漏电保护器”）会自动切断电路，起到保护作
用。
三、综合应用题
1（. 2022辽宁铁岭）某中学为了实现学生错峰用餐，食堂安装了自动加热餐台。其中一个餐台的部分简
化电路如图所示。闭合开关S，加热餐台开始工作。当台内食品温度降到20℃时，控制开关S 转到位置
0
1为食品加热；当台内食品温度达到50℃时，S 转到位置2为食品保温。定值电阻R=24.2Ω，保温功率
0 1
为400W。求：
4
21世纪教育网(www.21cnjy.com)中小学教育资源及组卷应用平台
（1）定值电阻R 的阻值；
2
（2）餐台加热状态下工作5min消耗的电能；
（3）在加热状态时，餐台工作5min产生的热量可使5kg初温20℃的汤升温至50℃。若不计热量损失，
求汤的比热容。
2（. 2022辽宁抚顺）图甲是最大功率为1000W的电煎锅，它分为高、中、低三挡。图乙是其简化电路图，
S为总开关，S 为调挡开关，转动S 可将开关调至1、2、3位置。R、R、R 为发热电阻且阻值相等。求：
0 0 1 2 3
（1）电煎锅的中挡电功率；
（2）将电煎锅调至中挡煎制食物时，3分钟可将50g食物从4℃加热至139℃，电煎锅加热食物的效率。
【食物的比热容取4.0×103J/（kg ℃）】
3.（ 2022广西北部湾）善于观察的小明发现，家中的即热式水龙头使用时冬季水温偏低，夏季水温偏高，
还发现水龙头标有“220V2200W”。于是他增加两个相同的发热电阻R、两个指示灯（电阻不计）设计
了如图所示的电路进行改进，其中 为改进前水龙头发热电阻。开关 可以只与c相连或同时与a、b
相连，使其具有两挡工作状态，且冬季与夏季水龙头工作的总电流之比为4∶1。求：
（1）电阻 的阻值；
（2）改进前，若水龙头的热效率为90%，正常加热100s提供的热量；
（3）改进后，冬季使用时水龙头工作的总电功率。
