用小微专题精准练助力2023中考物理四点问题大突破（二轮复习通用）
第一部分 中考重点基础考点专题篇
专题18 电功率与焦耳定律问题
一、选择题
1. （2022湖南郴州）老王的手机电池的铭牌上标有“5V 4000mA·h”的字样，手机正常使用时功率
为2W。如果他在电池电量剩余30%时，立刻插上30W的充电器，并持续正常使用，直到电量充满。他
这次给手机充电的时间是（ ）
A. 0.2h B. 0.47h C. 0.5h D. 0.67h

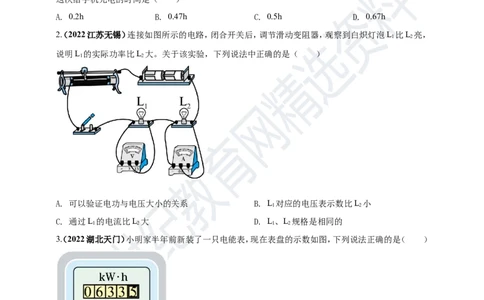

2（. 2022江苏无锡）连接如图所示的电路，闭合开关后，调节滑动变阻器，观察到白炽灯泡L 比L 亮，
1 2
说明L 的实际功率比L 大。关于该实验，下列说法中正确的是（ ）
1 2
A. 可以验证电功与电压大小的关系 B. L 对应的电压表示数比L 小
1 2
C. 通过L 的电流比L 大 D. L、L 规格是相同的
1 2 1 2
3（. 2022湖北天门）小明家半年前新装了一只电能表，现在表盘的示数如图，下列说法正确的是（ ）
A. 该电能表的标定电流为20A
B. 该电能表应接在50Hz的直流电路中使用
C. 小明家每消耗1度电，铝盘转动3000转
D. 小明家半年内的用电量是6335kW·h
4.（2022广西桂林）下列用电器中，主要将电能转化为光能的是（ ）
1
21世纪教育网(www.21cnjy.com)中小学教育资源及组卷应用平台
A. 电饭煲 B. 电灯 C. 洗衣机 D. 电风扇
5（. 2022广西河池）现代社会生活和生产几乎处处离不开电，用电，实际上用的是电能。下列关于电能
和电功的说法正确的是（ ）
A. 用电器通过电流做功把电能转化为其它形式的能
B. 发电站把电能转化为其它形式的能
C. 电功和电能的单位都是瓦特
D. 电功和电能是同一个物理量

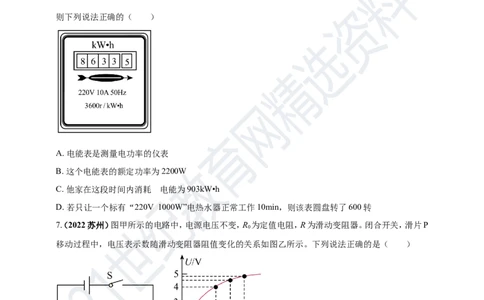

6.（ 2022江苏南通）小明家上次查看电能表示数为 本次查看时电能表读数如图所示，
则下列说法正确的（ ）
A. 电能表是测量电功率的仪表
B. 这个电能表的额定功率为2200W
C. 他家在这段时间内消耗 的电能为903kW•h
D. 若只让一个标有“220V 1000W”电热水器正常工作10min，则该表圆盘转了600转
7（. 2022苏州）图甲所示的电路中，电源电压不变，R 为定值电阻，R为滑动变阻器。闭合开关，滑片P
0
移动过程中，电压表示数随滑动变阻器阻值变化的关系如图乙所示。下列说法正确的是（ ）
A. 电源电压为5V B. R的最大阻值为20Ω
C. R=10Ω时，其功率最大 D. R=15Ω时，电路消耗的功率为1.8W
8（. 2022江苏扬州） 测温棚内的自动测温装置除测量体温外还能记录通过的人数。如图所示，R为定值
2
21世纪教育网(www.21cnjy.com)中小学教育资源及组卷应用平台
电阻， 是光敏电阻，电源电压为3V。闭合开关S，无人通过时，电压表示数为2.5V，有人通过时，挡
住入射到光敏电阻上的光，光敏电阻阻值变为10Ω，电压表示数变为2V，装置计数一次。下列说法正
确的是（ ）
A. 有人通过， 的电流变小 B. 有人通过，电路总功率变小
C. 无人通过，R的阻值为25Ω D. 无人通过， 的功率为0.2W
9（. 2022江苏无锡）如图所示，电源电压保持不变，R 是电阻箱，最大阻值为R，R 是定值电阻。闭合开
1 2
关S，当电阻箱阻值调为R时，电压表示数为3V，电阻箱的功率为0.9W；当电阻箱阻值调为0.5R时，
电压表的示数变化了1.5V。则下列说法中正确的是（ ）
A. 电源电压为3V
B. 电阻箱R 的最大阻值为40Ω
1
C. 前后两次电路总功率变化了0.45W
D. 为保证电路安全，电流表量程不能选0~0.6A
10. （2022甘肃兰州）校园生活，同学们并不陌生，下列有关说法最合理的是（ ）
A. 操场篮球架上的篮圈距地面的高度约为
B. 此时教室内的温度约为
C. 微机室内台式计算机的功率约为
D. 普通乒乓球拍的质量约为
二、填空题
1.（ 2022湖北十堰）如图为小红家电路中安装的电能表，此时示数为 _____kW·h。小红将一个电吹风机
3
21世纪教育网(www.21cnjy.com)中小学教育资源及组卷应用平台
接入电路，电热丝因为电流的 _____效应吹出热风。她关闭其它用电器，3min内电能表铝盘转过15转，
则此电吹风机的功率为 _____W。

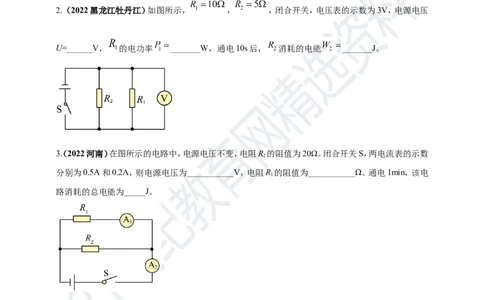

2. （2022黑龙江牡丹江）如图所示， ， ，闭合开关，电压表的示数为3V，电源电压
U=______V， 的电功率 _______W，通电10s后， 消耗的电能 _______J。
3（. 2022河南）在图所示的电路中，电源电压不变，电阻R 的阻值为20Ω。闭合开关S，两电流表的示数
2
分别为0.5A和0.2A，则电源电压为___________V，电阻R 的阻值为___________Ω。通电1min，该电
1
路消耗的总电能为_____J。
4（. 2022湖南张家界）如图所示：电能表示数为___________ 。某兴趣小组利用该电能表和秒表
检测一只标识为“220V 10W”节能灯的实际功率。关闭其他用电器，将该节能灯接入家庭电路，分别
设计出两种测量方案：
方案一：测量出1min时间内电能表转盘转过的圈数n；
方案二：测量出电能表转盘转过1圈所用时间t；
比较两种方案，最可行的是___________。
4
21世纪教育网(www.21cnjy.com)中小学教育资源及组卷应用平台
5. （2022广西北部湾）用电器消耗的电能可用电能表计量。如图所示的电能表应接在______V的电路
中使用，示数是______kW·h。
6.（ 2022海南）如图甲电路中，电源电压保持不变。闭合开关后，调节电阻箱的阻值，记录多组数据，得
到电流随电阻箱阻值变化的图像如图乙所示，电源电压为______V；当电流 时，通电10s电阻
箱消耗的电能为______J。
7.（ 2022湖南湘潭）如图是小明家电能表的表盘，其读数是_______kWh。小明将家中其他用电器关闭，
只让干衣机单独工作，观察到6min内电能表指示灯闪烁了160次，干衣机在这6min内消耗的电能为
_______kW·h，它的实际功率是_______kW。
8.（ 2022湖南岳阳）PTC是一种新型的半导体陶瓷材料，具有发热、控温双重功能，应用十分广泛。它
有一个根据需要设定的温度，低于这个温度时，其阻值随温度的升高而减小；高于这个温度时，其阻值
5
21世纪教育网(www.21cnjy.com)中小学教育资源及组卷应用平台
随温度的升高而增大。我们把这个设定的温度叫做“居里点温度”。如图甲的3D打印笔，其内部电路
如图乙所示，R、R 是两个相同的PTC发热电阻，单个PTC的阻值与温度的关系如图丙所示：
1 2
（1）打印笔工作时有快、慢两挡，图乙中当S、S 都闭合时，处于_______挡；
1
（2）由图丙可知，该PTC材料的“居里点温度”是______℃。
9. （2022吉林长春）如图所示是一个简化的玩具电动车的电路图。
（1）闭合开关S，电动车运动，将电能主要转化为___________能；再闭合开关S，小灯泡L发光，电路
1 2
的总功率___________。小灯泡L和电动机M的连接方式是___________联。
（2）给电动车 的电池充电时，电池相当于电路中的___________。
10. （2022广西河池）某品牌电热水壶有“加热”和“保温”两个挡位，其内部简化电路如图所示，
， ，当 闭合， 断开时，电热水壶处于________挡；加热挡的电功率为
________W。
11.（ 2022齐齐哈尔）如图所示，甲、乙是实验室常用电流表或电压表的位置，电源电压恒定。在甲、乙
位置分别接入某种电表，闭合开关 、 ，两灯均发光，甲、乙两个电表示数之比为1:5；断开 、 ，
在甲、乙位置分别接入另一种电表，然后再只闭合开关 ，两灯均发光，则此时甲、乙两电表示数之比
为___________，灯泡 与 的电功率之比为___________。（忽略温度对灯丝电阻的影响）
6
21世纪教育网(www.21cnjy.com)中小学教育资源及组卷应用平台
12.（ 2022贵阳）如图所示电路，电源电压保持不变。只闭合开关S 时，定值电阻R 的功率是16W；当
1 1
开关S、S 都闭合时，R 的功率是25W。则先后两次电路消耗的功率之比是___________。
1 2 1
三、综合应用题
1.（2022黑龙江大庆）小明家买了一个额定电压为220V的家用电吹风。其简化电路图如图所示。已知
吹热风时的额定功率比吹冷风时的额定功率大880W，求：
（1）当选择开关旋至何处时，电吹风正常工作的功率大；（用AB、BC或CD表示）
（2）若电吹风正常工作5分钟，吹热风比吹冷风多消耗的电能；
（3）电热丝正常工作时的电阻；
（4）在正常工作情况下，电吹风吹热风时比吹冷风时通过导线MN的电流大多少。
2. （2022湖北随州）很多家庭的卫生间里安装着浴霸，小李家的浴霸如图甲，由4个“大灯”、1个
“小灯”和1个换气扇组成。每个“大灯”都是“220V 250W”，“小灯”标有“220V 16W”，换气
扇的参数是“220V 50W”。该浴霸由4个开关控制（如图乙、丙）。设浴霸一直都在220V电压下工作。
（1）冬天寒冷，小李家洗浴时只闭合S 和S（S 和S 未闭合），只有4个“大灯”工作。这种情况下小
1 2 3 4
李家一天使用浴霸半小时，求这一天浴霸用了几度电；
（2）夏天炎热，小李洗浴时只闭合S 和S（S 和S 未闭合），（1个）“小灯”照明，（1个）换气扇改善室
3 4 1 2
内空气质量。求这种情况下干路电流是多少？
7
21世纪教育网(www.21cnjy.com)中小学教育资源及组卷应用平台
3. （2022湖北恩施州）如图所示是一款爬绳机器人，它能沿绳子负载爬升，其主要技术参数如下表所
示，电池的充电电压和工作电压一致。求：（g取10N/kg，电池容量20Ah相当于在额定电压下，用1A的
放电电流工作可连续供电20h）
技术参数
载重 120kg
配绳 20m
爬绳速度 12m/min
自重 10kg
额定电压 36V
电池容量 20Ah
电池 动力锂电池
（1）动力锂电池可提供的总电能；
（2）机器人满载匀速爬升的功率；
（3）上述爬升12m的过程中，机器人消耗电能的80%用于爬升做功，则实际工作的电流多大？（结果保
留到整数位）
