用小微专题精准练助力2023中考物理四点问题大突破（二轮复习通用）
第一部分 中考重点基础考点专题篇
专题16 电学量变化问题
一、选择题

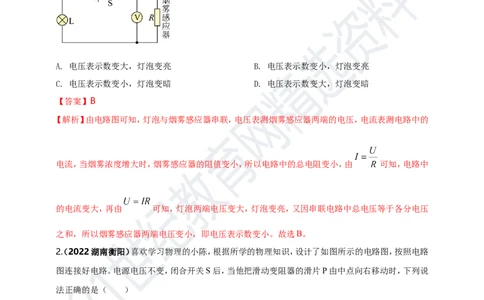

1.（2022湖南郴州）如图所示为某烟雾报警器的电路简图，烟雾感应器的阻值R随烟雾浓度的增大
而减小。当烟雾浓度增大时，电路中电压表的示数和灯泡亮度的变化情况是（ ）
A. 电压表示数变大，灯泡变亮 B. 电压表示数变小，灯泡变亮
C. 电压表示数变小，灯泡变暗 D. 电压表示数变大，灯泡变暗
【答案】B
【解析】由电路图可知，灯泡与烟雾感应器串联，电压表测烟雾感应器两端的电压，电流表测电路中的
电流，当烟雾浓度增大时，烟雾感应器的阻值变小，所以电路中的总电阻变小，由 可知，电路中
的电流变大，再由 可知，灯泡两端电压变大，灯泡变亮，又因串联电路中总电压等于各分电压
之和，所以烟雾感应器两端电压变小，即电压表示数变小。故选B。
2（. 2022湖南衡阳）喜欢学习物理的小陈，根据所学的物理知识，设计了如图所示的电路图，按照电路
图连接好电路。电源电压不变，闭合开关S后，当他把滑动变阻器的滑片P由中点向右移动时，下列说
法正确的是（ ）
A. 滑动变阻器的电阻变大，灯泡变暗
B. 电流表的示数变小，灯泡亮度不变
C. 滑动变阻器的电阻变大，它两端的电压不变
D. 电流表的示数变大，电路中的总电阻变大
1
21世纪教育网(www.21cnjy.com)中小学教育资源及组卷应用平台
【答案】BC
【解析】A．由图可知，灯泡L和变阻器R并联，电流表测量干路中的电流。滑动变阻器的滑片P由中点
向右移动时，变阻器连入电路的电阻变大，并联电路中各个支路的用电器互不影响，所以灯泡亮度不
变，故A错误；
BD．滑动变阻器的滑片P由中点向右移动时，变阻器连入电路的电阻变大，由电阻的并联关系可知电
路的总电阻变大，由 可知电路的总电流变小，即电流表的示数变小，由并联电路的特点可知灯
泡的亮度不变，故B正确，D错误；
C．滑动变阻器的滑片P由中点向右移动时，变阻器连入电路的电阻变大，并联电路中各个支路的电压
都等于电源电压，变阻器两端的电压不变，故C正确。故选BC。

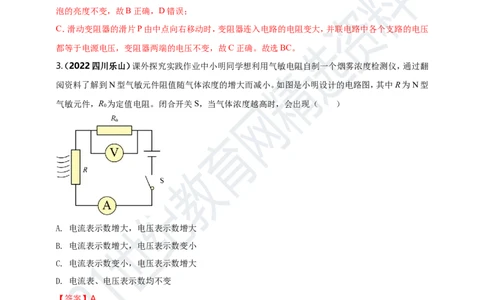

3（. 2022四川乐山）课外探究实践作业中小明同学想利用气敏电阻自制一个烟雾浓度检测仪，通过翻
阅资料了解到N型气敏元件阻值随气体浓度的增大而减小。如图是小明设计的电路图，其中R为N型
气敏元件，R 为定值电阻。闭合开关S，当气体浓度越高时，会出现（ ）
0
A. 电流表示数增大，电压表示数增大
B. 电流表示数增大，电压表示数变小
C. 电流表示数变小，电压表示数增大
D. 电流表、电压表示数均不变
【答案】A
【解析】CD．闭合开关S，当气体浓度越高时，R的阻值减小，总电阻变小，电源电压不变，故电流表的示
数变大，故CD不符合题意；
AB．电流表的示数变大，而定值电阻的阻值不变，故电压表的示数变大，故A符合题意；B不符合题意。
故选A。
4（. 2022四川内江）如图所示，电源电压保持不变，灯泡的电阻不受温度影响，当开关 闭合，将滑动
变阻器的滑片 向右移动，下列说法正确的是（ ）
2
21世纪教育网(www.21cnjy.com)中小学教育资源及组卷应用平台
A. 电流表示数变小，电压表示数变大
B. 电流表示数不变，电压表示数变小
C. 电流表示数不变，电压表示数不变
D. 电流表示数变小，电压表示数变小
【答案】D
【解析】由图示可知，变阻器与灯泡为串联关系，电压表测灯泡两端的电压，当滑动变阻器的滑片P向
右移动时，电阻变大，总电阻变大，电源电压不变，所以电流变小，电流示数变小；灯泡的电阻不受温度
影响，电流变小时，由欧姆定律可知灯泡两端的电压增小，故电压表示数减小，故ABC错误，D正确。
故选D。

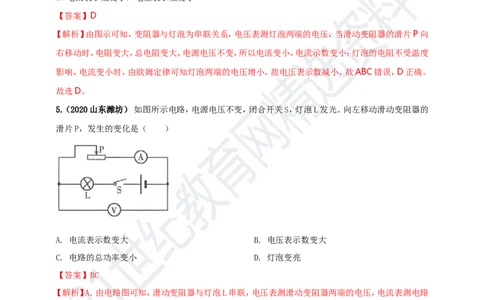

5.（2020山东潍坊） 如图所示电路，电源电压不变，闭合开关S，灯泡L发光。向左移动滑动变阻器的
滑片P，发生的变化是（ ）
A. 电流表示数变大 B. 电压表示数变大
C. 电路的总功率变小 D. 灯泡变亮
【答案】BC
【解析】A．由电路图可知，滑动变阻器与灯泡L串联，电压表测滑动变阻器两端的电压，电流表测电路
中的电流，当滑动变阻器的滑片P向左移动时，接入电路中的电阻变大，电路中的总电阻变大，由I=
可知，电路中的电流变小，即电流表的示数变小，故A错误；
B．由U=IR可知，灯泡两端的电压变小，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两
端的电压变大，即电压表的示数变大，故B正确；
C．电源电压不变，由P=UI可知，电路的总功率变小，故C正确；
D．电路中的电流变小，灯泡变暗，故D错误。
3
21世纪教育网(www.21cnjy.com)中小学教育资源及组卷应用平台
6（. 2022四川自贡）如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变阻器，它的金属
滑片P是杠杆的一端，下列说法正确的是（ ）
A. 油位越高，流过R的电流越大 B. R 、R 在电路中是并联的
0
C. 油位越高，R两端的电压越大 D. 油量表是由电流表改装而成的

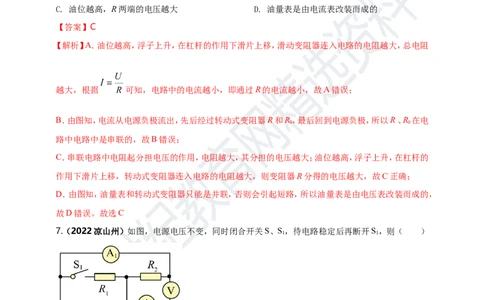

【答案】C
【解析】A．油位越高，浮子上升，在杠杆的作用下滑片上移，滑动变阻器连入电路的电阻越大，总电阻
越大，根据 可知，电路中的电流越小，即通过R的电流越小，故A错误；
B．由图知，电流从电源负极流出，先后经过转动式变阻器R和R，最后回到电源负极，所以R 、R 在电
0 0
路中电路中是串联的，故B错误；
C．串联电路中电阻起分担电压的作用，电阻越大，其分担的电压越大；油位越高，浮子上升，在杠杆的
作用下滑片上移，转动式变阻器连入电路的电阻越大，则变阻器R分得的电压越大，故C正确；
D．由图知，油量表和转动式变阻器只能是并联，否则会引起短路，所以油量表是由电压表改装而成的，
。
故D错误。故选C
7.（2022凉山州）如图，电源电压不变，同时闭合开关S、S，待电路稳定后再断开S，则（ ）
1 1
A. 电流表A的示数减小，电流表A 的示数不变，电压表V的示数不变
1
B. 电流表A的示数不变，电流表A 的示数增大，电压表V的示数减小
1
C. 电流表A的示数、电流表A 的示数、电压表V的示数均不变
1
D. 电流表A的示数、电流表A 的示数、电压表V的示数均增大
1
【答案】A
【解析】由图可知，闭合开关S、S 时，电阻R、R 并联，电流表A测干路中的电流，电流表A 测通过R
1 1 2 1 2
4
21世纪教育网(www.21cnjy.com)中小学教育资源及组卷应用平台
的电流，根据并联电路电流的特点可知，电流表A的示数大于电流表A 的示数，电压表测电源电压；
1
当只闭合S时，电阻R 没有接入电路，此时电流表A与电流表A 相等，都是测通过R 的电流，而通过
1 1 2
R 的电流根据欧姆定律可知，其前后不变，所以电流表A的示数减小，电流表A 的示数不变，电压表
2 1
仍然测电源电压，所以电压表的示数也不变。故选A。
8（. 2022黑龙江牡丹江）如图所示，电源电压保持不变，闭合开关S，滑动变阻器 的滑片向右移动时，
下列判断正确的是（ ）
A. 电压表V的示数变大 B. 电流表A 的示数不变
1
C. 电流表A 的示数变大 D. 电压表V的示数变小
2
【答案】B
【解析】电源电压保持不变，闭合开关S，滑动变阻器R 的滑片向右移动时，R 的阻值将变大。由于R
2 2 1
的阻值不变，当R 的阻值变大后， 的阻值也增大。由于电压表测量的是电源的电压，故无论如何调
2
节滑片，电压表的示数不变，R 的阻值也没变，由欧姆定律可知通过R 的电流不变，即电流表A 的示
1 1 1
数不变。由于电压表示数不变，而 的阻值也增大，由欧姆定律可知，总电流减小，故电流表A 的示
2
数变小。
故选B。
9（. 2022湖北恩施州）如图所示，电源两端电压保持不变，闭合开关S，将滑动变阻器的滑片适当左移，
下列说法正确的是（ ）
A. 电流表A 示数不变、电流表A 示数变小
1 2
B. 电流表A 示数变大、电压表V示数不变
1
5
21世纪教育网(www.21cnjy.com)中小学教育资源及组卷应用平台
C. 电流表A 示数变大、电压表V示数变小
2
D. 电流表A 示数变大、电压表V示数不变
2
【答案】D
【解析】如图，小灯泡与滑动变阻器并联，电流表A 测量通过小灯泡的电流，电流表A 测量干路电流；
1 2
在滑动变阻器的滑片向左移动的过程中，小灯泡所在的支路两端的电压为电源电压保持不变（并联电
路各支路两端的电压均等于电源电压），故通过小灯泡的电流不变，即电流表A 的示数不变；滑动变
1
阻器所在的支路电阻变小，电流变大，故干路的电流变大（并联电路中干路电流等于各支路电流之和）
即电流表A 的示数变大；电压表V测量电源电压保持不变。故选D。
2

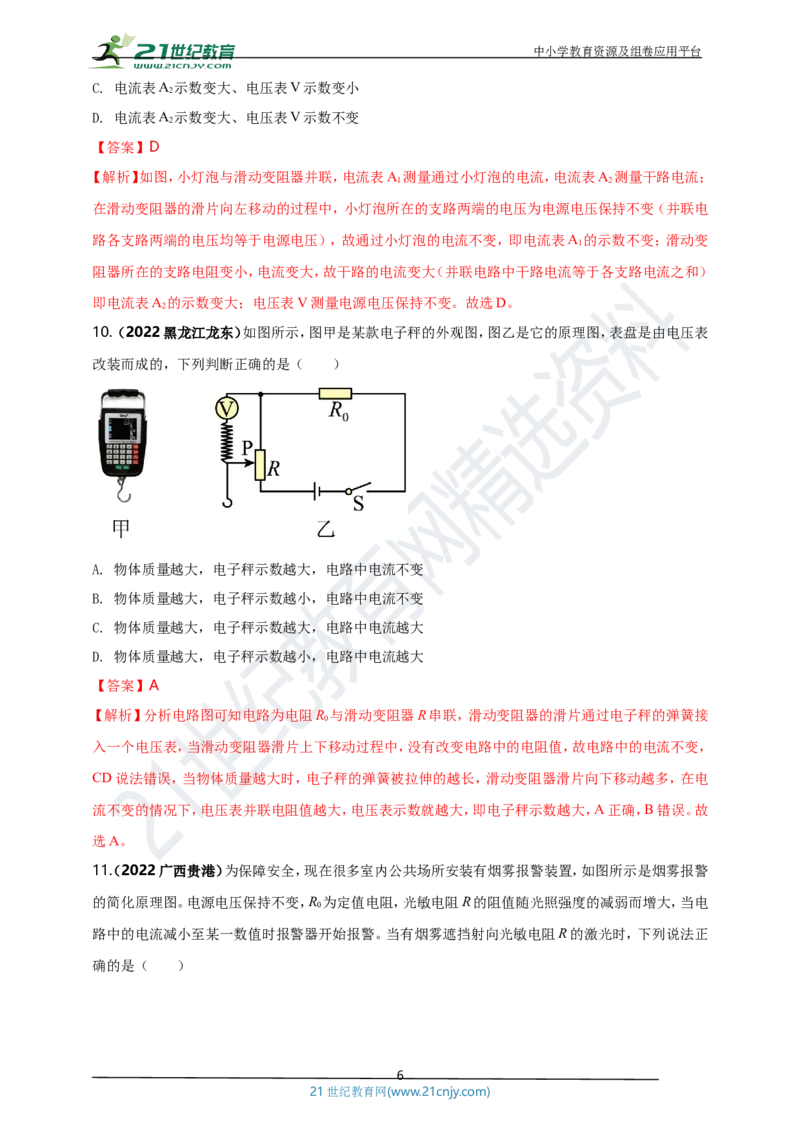

10.（ 2022黑龙江龙东）如图所示，图甲是某款电子秤的外观图，图乙是它的原理图，表盘是由电压表
改装而成的，下列判断正确的是（ ）
A. 物体质量越大，电子秤示数越大，电路中电流不变
B. 物体质量越大，电子秤示数越小，电路中电流不变
C. 物体质量越大，电子秤示数越大，电路中电流越大
D. 物体质量越大，电子秤示数越小，电路中电流越大
【答案】A
【解析】分析电路图可知电路为电阻R 与滑动变阻器R串联，滑动变阻器的滑片通过电子秤的弹簧接
0
入一个电压表，当滑动变阻器滑片上下移动过程中，没有改变电路中的电阻值，故电路中的电流不变，
CD说法错误，当物体质量越大时，电子秤的弹簧被拉伸的越长，滑动变阻器滑片向下移动越多，在电
流不变的情况下，电压表并联电阻值越大，电压表示数就越大，即电子秤示数越大，A正确，B错误。故
选A。

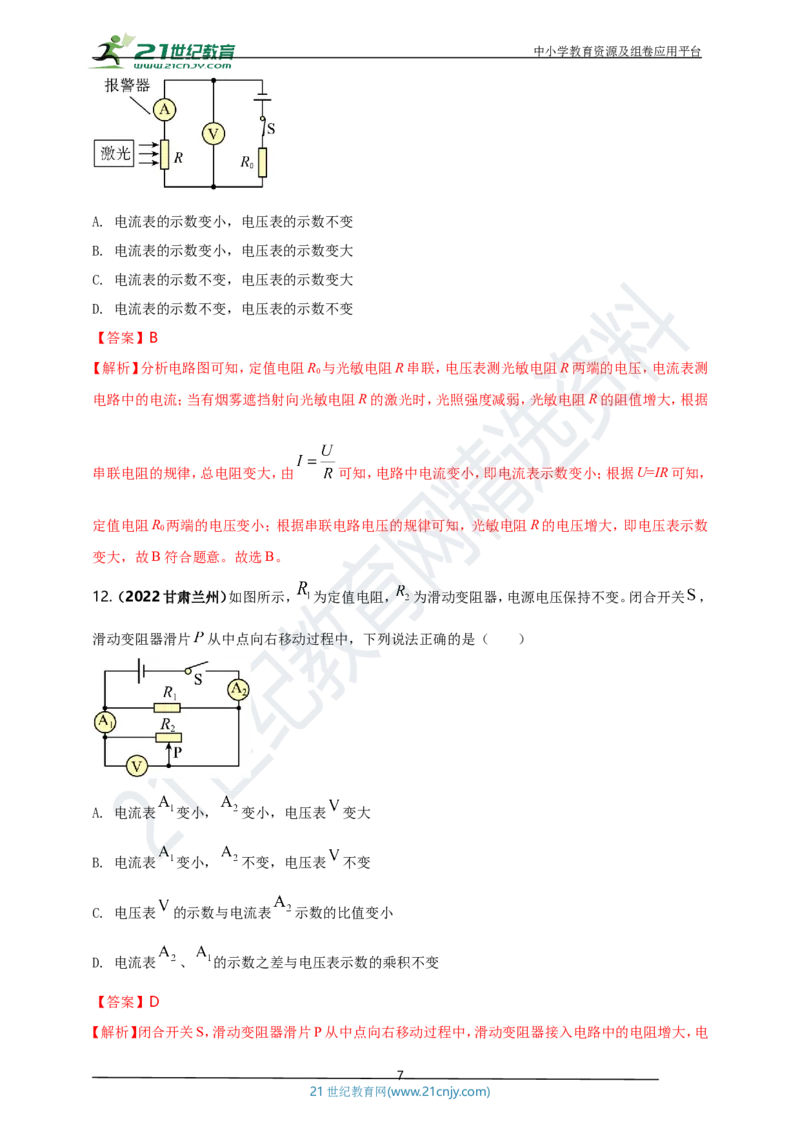

11（. 2022广西贵港）为保障安全，现在很多室内公共场所安装有烟雾报警装置，如图所示是烟雾报警
的简化原理图。电源电压保持不变，R 为定值电阻，光敏电阻R的阻值随光照强度的减弱而增大，当电
0
路中的电流减小至某一数值时报警器开始报警。当有烟雾遮挡射向光敏电阻R的激光时，下列说法正
确的是（ ）
6
21世纪教育网(www.21cnjy.com)中小学教育资源及组卷应用平台
A. 电流表的示数变小，电压表的示数不变
B. 电流表的示数变小，电压表的示数变大
C. 电流表的示数不变，电压表的示数变大
D. 电流表的示数不变，电压表的示数不变
【答案】B
【解析】分析电路图可知，定值电阻R 与光敏电阻R串联，电压表测光敏电阻R两端的电压，电流表测
0
电路中的电流；当有烟雾遮挡射向光敏电阻R的激光时，光照强度减弱，光敏电阻R的阻值增大，根据
串联电阻的规律，总电阻变大，由 可知，电路中电流变小，即电流表示数变小；根据U=IR可知，
定值电阻R 两端的电压变小；根据串联电路电压的规律可知，光敏电阻R的电压增大，即电压表示数
0
变大，故B符合题意。故选B。
12.（ 2022甘肃兰州）如图所示， 为定值电阻， 为滑动变阻器，电源电压保持不变。闭合开关 ，
滑动变阻器滑片 从中点向右移动过程中，下列说法正确的是（ ）
A. 电流表 变小， 变小，电压表 变大
B. 电流表 变小， 不变，电压表 不变
C. 电压表 的示数与电流表 示数的比值变小
D. 电流表 、 的示数之差与电压表示数的乘积不变
【答案】D
【解析】闭合开关S，滑动变阻器滑片P从中点向右移动过程中，滑动变阻器接入电路中的电阻增大，电
7
21世纪教育网(www.21cnjy.com)中小学教育资源及组卷应用平台
源电压没变，电压表示数实际上是电源电压，故电压表V不变，根据 ，可知A 变小，通过R 的
1 1
电流不变，A 的电流为A 电流与通过R 电流之和，故A 也减小。电压表V不变，电流变A 变小，故电
2 1 1 2 2
压表V的示数与电流表A 示数的比值变大。电流表A、A 的示数之差就是通过电阻R 的电流，通过
2 2 1 1
电阻R 的电流不变，电压表示数不变，故它们之差与电压表示数的乘积不变。故ABC不符合题意，D
1
符合题意。
故选D。

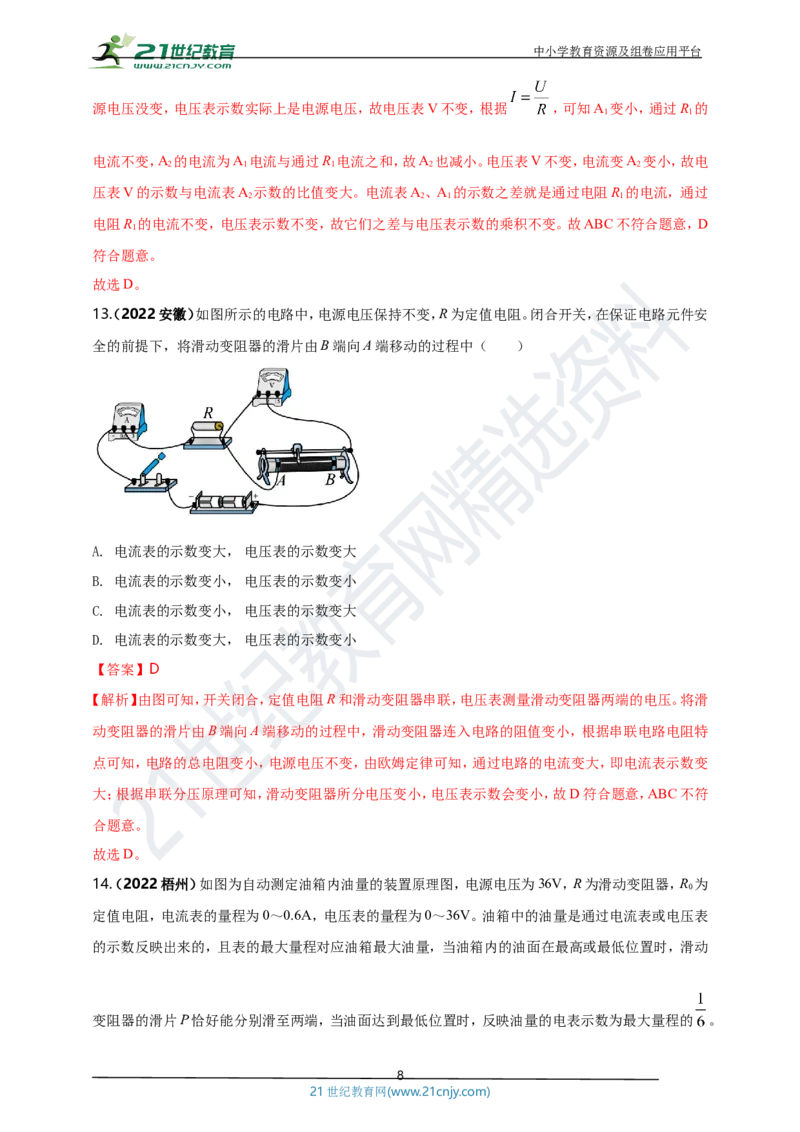

13（. 2022安徽）如图所示的电路中，电源电压保持不变，R为定值电阻。闭合开关，在保证电路元件安
全的前提下，将滑动变阻器的滑片由B端向A端移动的过程中（ ）
A. 电流表的示数变大， 电压表的示数变大
B. 电流表的示数变小， 电压表的示数变小
C. 电流表的示数变小， 电压表的示数变大
D. 电流表的示数变大， 电压表的示数变小
【答案】D
【解析】由图可知，开关闭合，定值电阻R和滑动变阻器串联，电压表测量滑动变阻器两端的电压。将滑
动变阻器的滑片由B端向A端移动的过程中，滑动变阻器连入电路的阻值变小，根据串联电路电阻特
点可知，电路的总电阻变小，电源电压不变，由欧姆定律可知，通过电路的电流变大，即电流表示数变
大；根据串联分压原理可知，滑动变阻器所分电压变小，电压表示数会变小，故D符合题意，ABC不符
合题意。
故选D。

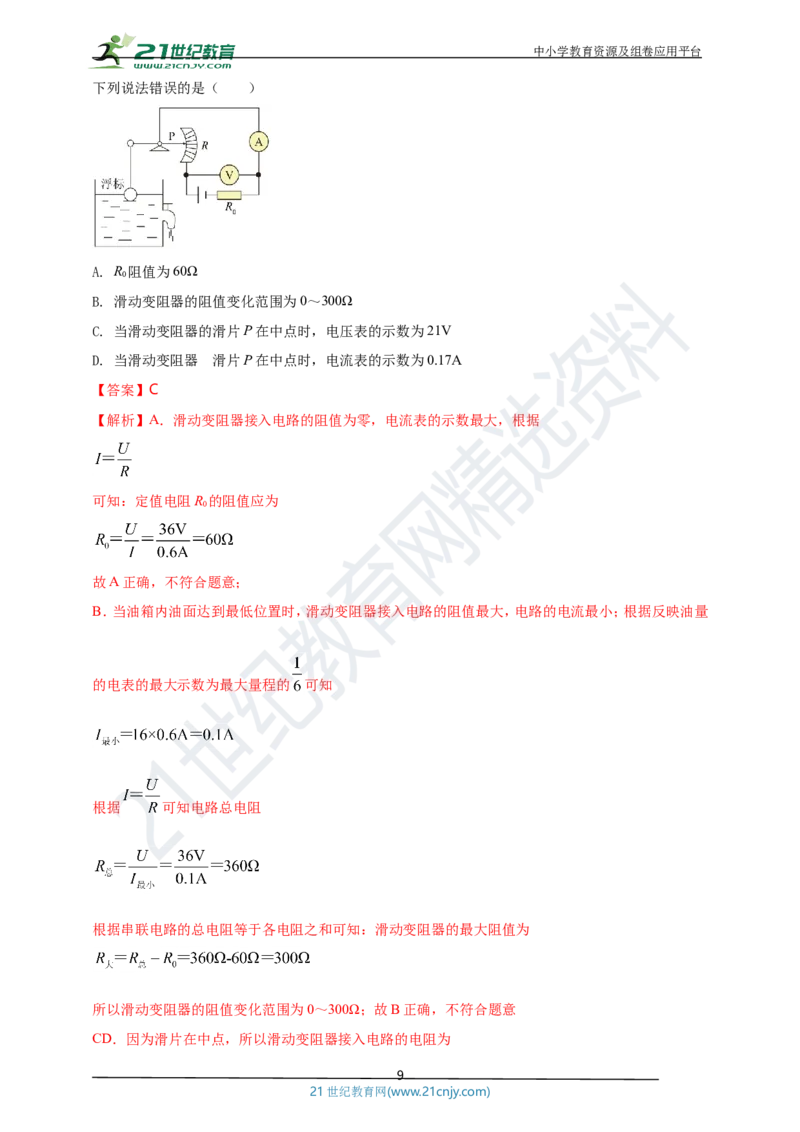

14.（2022梧州）如图为自动测定油箱内油量的装置原理图，电源电压为36V，R为滑动变阻器，R 为
0
定值电阻，电流表的量程为0～0.6A，电压表的量程为0～36V。油箱中的油量是通过电流表或电压表
的示数反映出来的，且表的最大量程对应油箱最大油量，当油箱内的油面在最高或最低位置时，滑动
变阻器的滑片P恰好能分别滑至两端，当油面达到最低位置时，反映油量的电表示数为最大量程的 。
8
21世纪教育网(www.21cnjy.com)中小学教育资源及组卷应用平台
下列说法错误的是（ ）
A. R 阻值为60Ω
0
B. 滑动变阻器的阻值变化范围为0～300Ω
C. 当滑动变阻器的滑片P在中点时，电压表的示数为21V
D. 当滑动变阻器 的滑片P在中点时，电流表的示数为0.17A
【答案】C
【解析】A．滑动变阻器接入电路的阻值为零，电流表的示数最大，根据
可知：定值电阻R 的阻值应为
0
故A正确，不符合题意；
B．当油箱内油面达到最低位置时，滑动变阻器接入电路的阻值最大，电路的电流最小；根据反映油量
的电表的最大示数为最大量程的 可知
根据 可知电路总电阻
根据串联电路的总电阻等于各电阻之和可知：滑动变阻器的最大阻值为
所以滑动变阻器的阻值变化范围为0～300Ω；故B正确，不符合题意
CD．因为滑片在中点，所以滑动变阻器接入电路的电阻为
9
21世纪教育网(www.21cnjy.com)中小学教育资源及组卷应用平台
此时电流为
故C错误，符合题意，D正确，不符合题意。故选C。

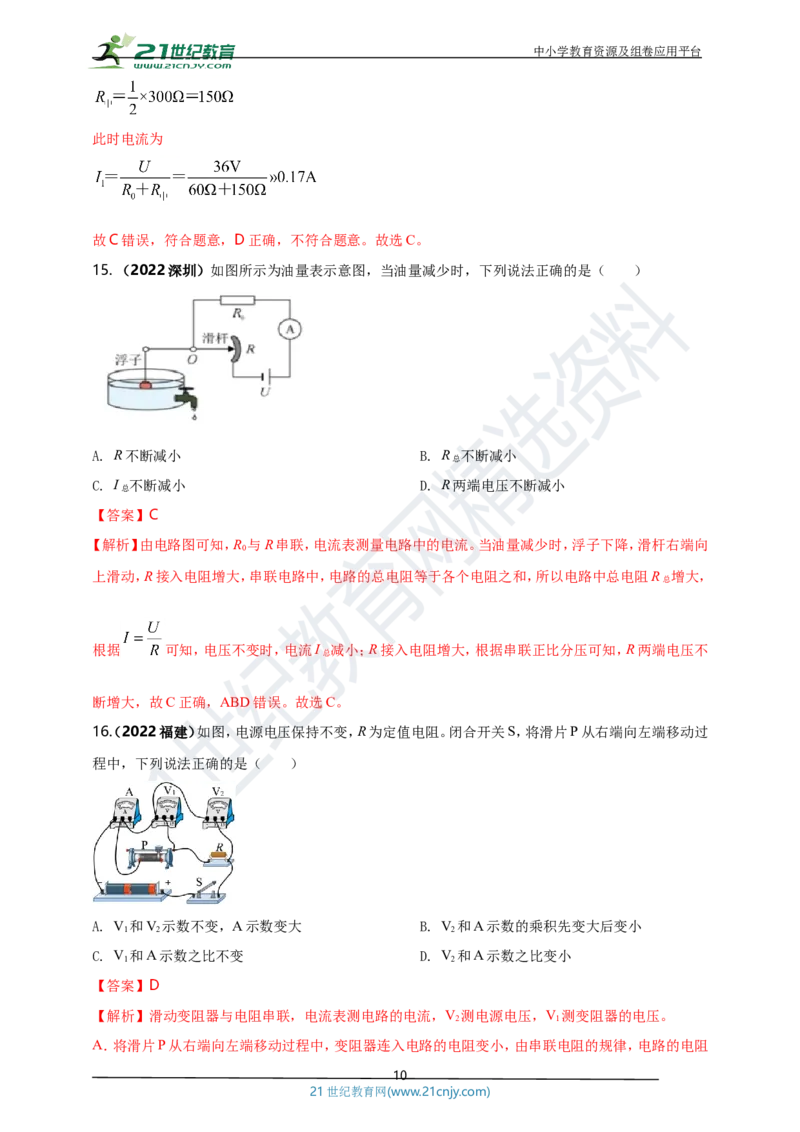

15. （2022深圳）如图所示为油量表示意图，当油量减少时，下列说法正确的是（ ）
A. R不断减小 B. R 不断减小
总
C. I 不断减小 D. R两端电压不断减小
总
【答案】C
【解析】由电路图可知，R 与R串联，电流表测量电路中的电流。当油量减少时，浮子下降，滑杆右端向
0
上滑动，R接入电阻增大，串联电路中，电路的总电阻等于各个电阻之和，所以电路中总电阻R 增大，
总
根据 可知，电压不变时，电流I 减小；R接入电阻增大，根据串联正比分压可知，R两端电压不
总
断增大，故C正确，ABD错误。故选C。
16（. 2022福建）如图，电源电压保持不变，R为定值电阻。闭合开关S，将滑片P从右端向左端移动过
程中，下列说法正确的是（ ）
A. V 和V 示数不变，A示数变大 B. V 和A示数的乘积先变大后变小
1 2 2
C. V 和A示数之比不变 D. V 和A示数之比变小
1 2
【答案】D
【解析】滑动变阻器与电阻串联，电流表测电路的电流，V 测电源电压，V 测变阻器的电压。
2 1
A．将滑片P从右端向左端移动过程中，变阻器连入电路的电阻变小，由串联电阻的规律，电路的电阻
10
21世纪教育网(www.21cnjy.com)中小学教育资源及组卷应用平台
变小，根据欧姆定律，电流表示数变大，R两端电压变大，则是V 表示数变大，V 测电源电压，示数不
1 2
变，故A错误；
B．因V 的示数等于电源电压保持不变，故V 和A示数的乘积变大，故B错误；
2 2
C．根据欧姆定律，V 和A示数之比即变阻器连入电路的电阻，可知这个比值变小，故C错误；
1
D．根据欧姆定律，V 和A示数之比即电路的总电阻，结合选项A，可知这个比值变变小，故D正确。
2
二、填空题
1.（ 2022湖北恩施州）明代《读书录》称“节俭”是“人之美德”。教室不需要使用黑板和显示屏时，
应及时断开讲台前的灯和显示屏，这样会使该教室电路的总电阻________，总功率将________，以达
到节能目的。（均选填“变大”、“变小”或“不变”）
【答案】 变大 变小
【解析】教室的用电器是并联的，并联电路中总电阻的倒数等于各分电阻倒数之和，即电阻越并越小、
小于任何一个分电阻，当断开讲台前的灯和显示屏时，电路中的总电阻变大，根据 可知电路
总功率变小。

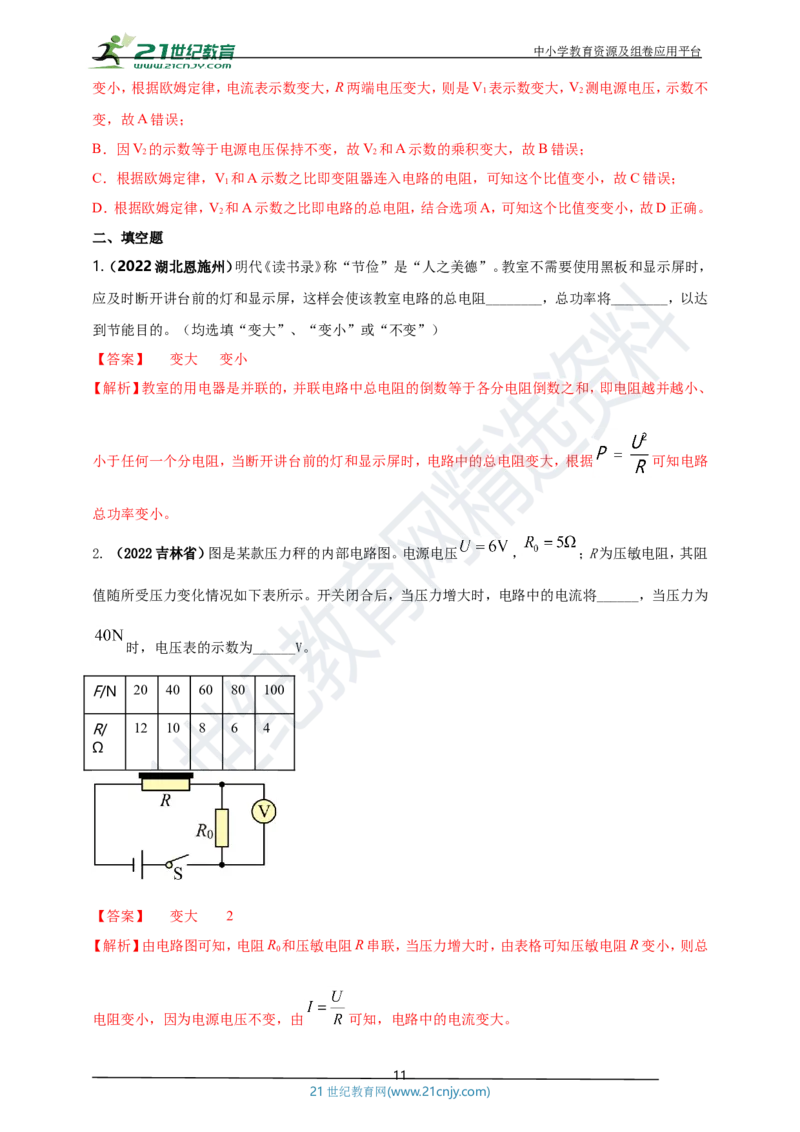

2. （2022吉林省）图是某款压力秤的内部电路图。电源电压 ， ；R为压敏电阻，其阻
值随所受压力变化情况如下表所示。开关闭合后，当压力增大时，电路中的电流将______，当压力为
时，电压表的示数为______V。
F/N 20 40 60 80 100
R/ 12 10 8 6 4
Ω
【答案】 变大 2
【解析】由电路图可知，电阻R 和压敏电阻R串联，当压力增大时，由表格可知压敏电阻R变小，则总
0
电阻变小，因为电源电压不变，由 可知，电路中的电流变大。
11
21世纪教育网(www.21cnjy.com)中小学教育资源及组卷应用平台
当压力为 时，由表格可知，电阻R为10Ω；则电路中的总电阻为
则电流为
因为电压表测量R 两端的电压，则电压为
0

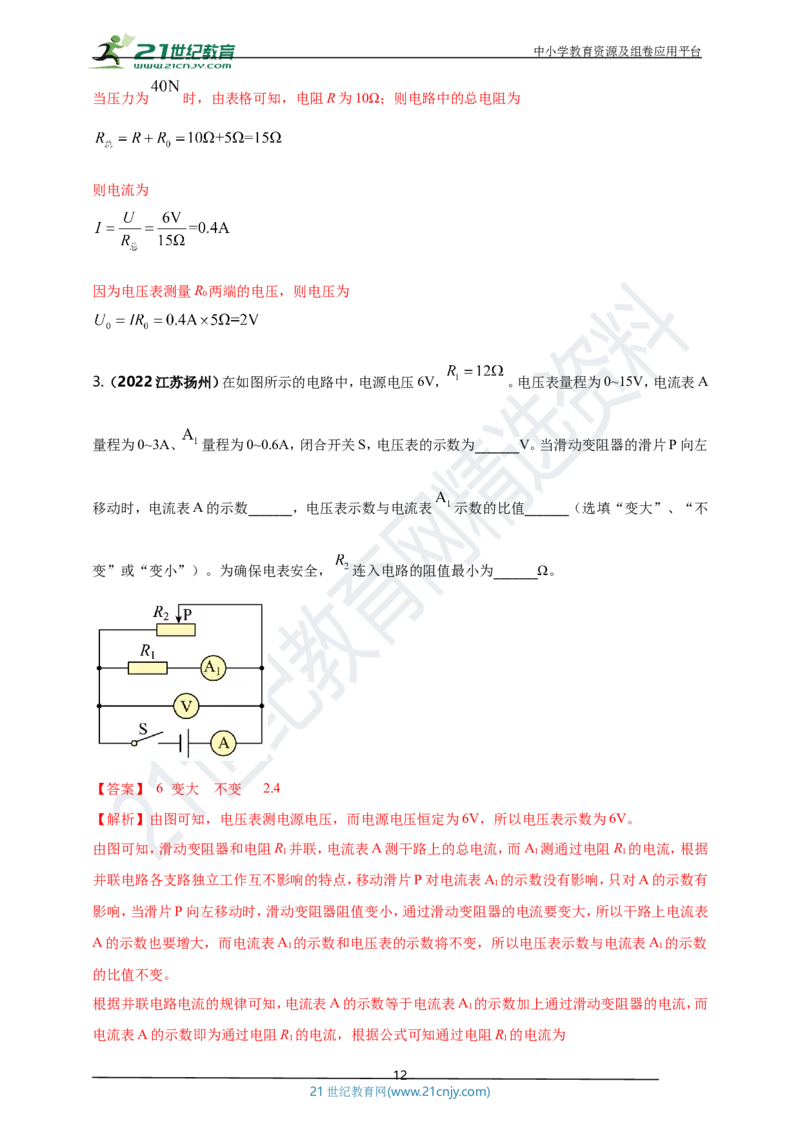

3.（ 2022江苏扬州）在如图所示的电路中，电源电压6V， 。电压表量程为0~15V，电流表A
量程为0~3A、 量程为0~0.6A，闭合开关S，电压表的示数为_______V。当滑动变阻器的滑片P向左
移动时，电流表A的示数_______，电压表示数与电流表 示数的比值_______（选填“变大”、“不
变”或“变小”）。为确保电表安全， 连入电路的阻值最小为_______Ω。
【答案】 6 变大 不变 2.4
【解析】由图可知，电压表测电源电压，而电源电压恒定为6V，所以电压表示数为6V。
由图可知，滑动变阻器和电阻R 并联，电流表A测干路上的总电流，而A 测通过电阻R 的电流，根据
1 1 1
并联电路各支路独立工作互不影响的特点，移动滑片P对电流表A 的示数没有影响，只对A的示数有
1
影响，当滑片P向左移动时，滑动变阻器阻值变小，通过滑动变阻器的电流要变大，所以干路上电流表
A的示数也要增大，而电流表A 的示数和电压表的示数将不变，所以电压表示数与电流表A 的示数
1 1
的比值不变。
根据并联电路电流的规律可知，电流表A的示数等于电流表A 的示数加上通过滑动变阻器的电流，而
1
电流表A的示数即为通过电阻R 的电流，根据公式可知通过电阻R 的电流为
1 1
12
21世纪教育网(www.21cnjy.com)中小学教育资源及组卷应用平台
保证电流表A 安全的情况下，允许通过它的最大电流为它所能测量的最大值，即3A ,所以通过滑动变
1
阻器的最大电流
3A -0.5A=2.5A
所以滑动变阻器接入电路的最小阻值为
