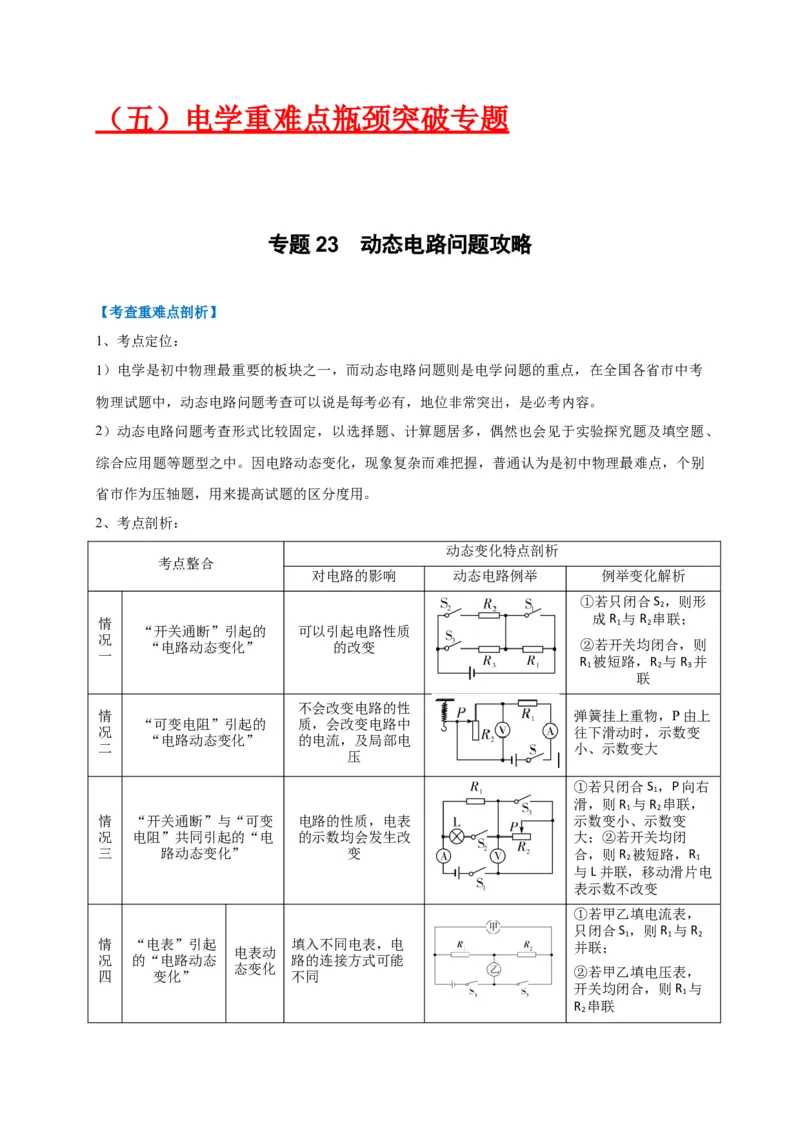

（五）电学重难点瓶颈突破专题
专题 23 动态电路问题攻略
【考查重难点剖析】

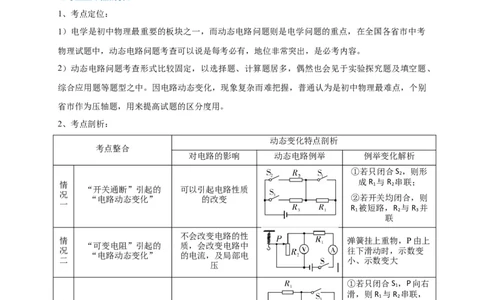

1、考点定位：
1）电学是初中物理最重要的板块之一，而动态电路问题则是电学问题的重点，在全国各省市中考
物理试题中，动态电路问题考查可以说是每考必有，地位非常突出，是必考内容。
2）动态电路问题考查形式比较固定，以选择题、计算题居多，偶然也会见于实验探究题及填空题、
综合应用题等题型之中。因电路动态变化，现象复杂而难把握，普通认为是初中物理最难点，个别
省市作为压轴题，用来提高试题的区分度用。
2、考点剖析：
动态变化特点剖析
考点整合
对电路的影响 动态电路例举 例举变化解析
①若只闭合S ，则形
2
情
成R
1
与R
2
串联；
“开关通断”引起的 可以引起电路性质
况
“电路动态变化” 的改变 ②若开关均闭合，则
一
R 被短路，R 与R 并
1 2 3
联
不会改变电路的性
情 弹簧挂上重物，P由上
“可变电阻”引起的 质，会改变电路中
况 往下滑动时，示数变
“电路动态变化” 的电流，及局部电
二 小、示数变大
压
①若只闭合S ，P向右
1
滑，则R 与R 串联，
1 2
情 “开关通断”与“可变 电路的性质，电表 示数变小、示数变
况 电阻”共同引起的“电 的示数均会发生改 大；②若开关均闭
三 路动态变化” 变 合，则R 被短路，R
2 1
与L并联，移动滑片电
表示数不改变
①若甲乙填电流表，
只闭合S ，则R 与R
1 1 2
情 “电表”引起 填入不同电表，电 并联；
电表动
况 的“电路动态 路的连接方式可能
态变化 ②若甲乙填电压表，
四 变化” 不同
开关均闭合，则R 与
1
R 串联

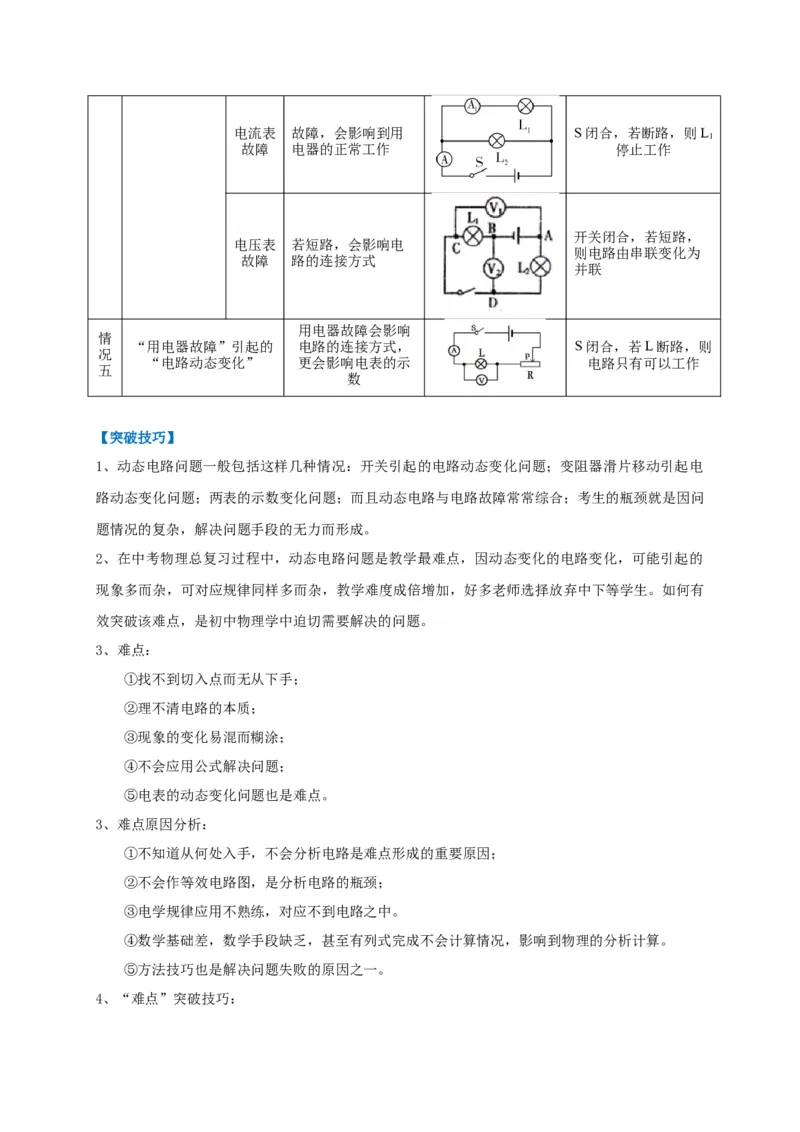

2电流表 故障，会影响到用 S闭合，若断路，则L
1
故障 电器的正常工作 停止工作
开关闭合，若短路，
电压表 若短路，会影响电
则电路由串联变化为
故障 路的连接方式
并联

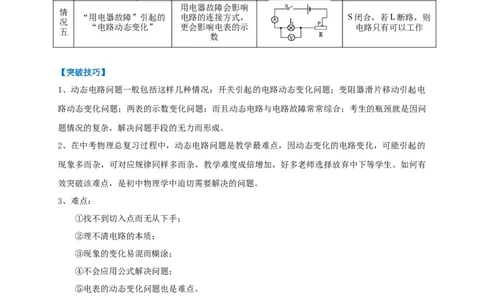

用电器故障会影响
情
“用电器故障”引起的 电路的连接方式， S闭合，若L断路，则
况
“电路动态变化” 更会影响电表的示 电路只有可以工作
五
数
【突破技巧】
1、动态电路问题一般包括这样几种情况：开关引起的电路动态变化问题；变阻器滑片移动引起电
路动态变化问题；两表的示数变化问题；而且动态电路与电路故障常常综合；考生的瓶颈就是因问
题情况的复杂，解决问题手段的无力而形成。
2、在中考物理总复习过程中，动态电路问题是教学最难点，因动态变化的电路变化，可能引起的
现象多而杂，可对应规律同样多而杂，教学难度成倍增加，好多老师选择放弃中下等学生。如何有
效突破该难点，是初中物理学中迫切需要解决的问题。
3、难点：
①找不到切入点而无从下手；
②理不清电路的本质；
③现象的变化易混而糊涂；
④不会应用公式解决问题；
⑤电表的动态变化问题也是难点。
3、难点原因分析：
①不知道从何处入手，不会分析电路是难点形成的重要原因；
②不会作等效电路图，是分析电路的瓶颈；
③电学规律应用不熟练，对应不到电路之中。
④数学基础差，数学手段缺乏，甚至有列式完成不会计算情况，影响到物理的分析计算。
⑤方法技巧也是解决问题失败的原因之一。

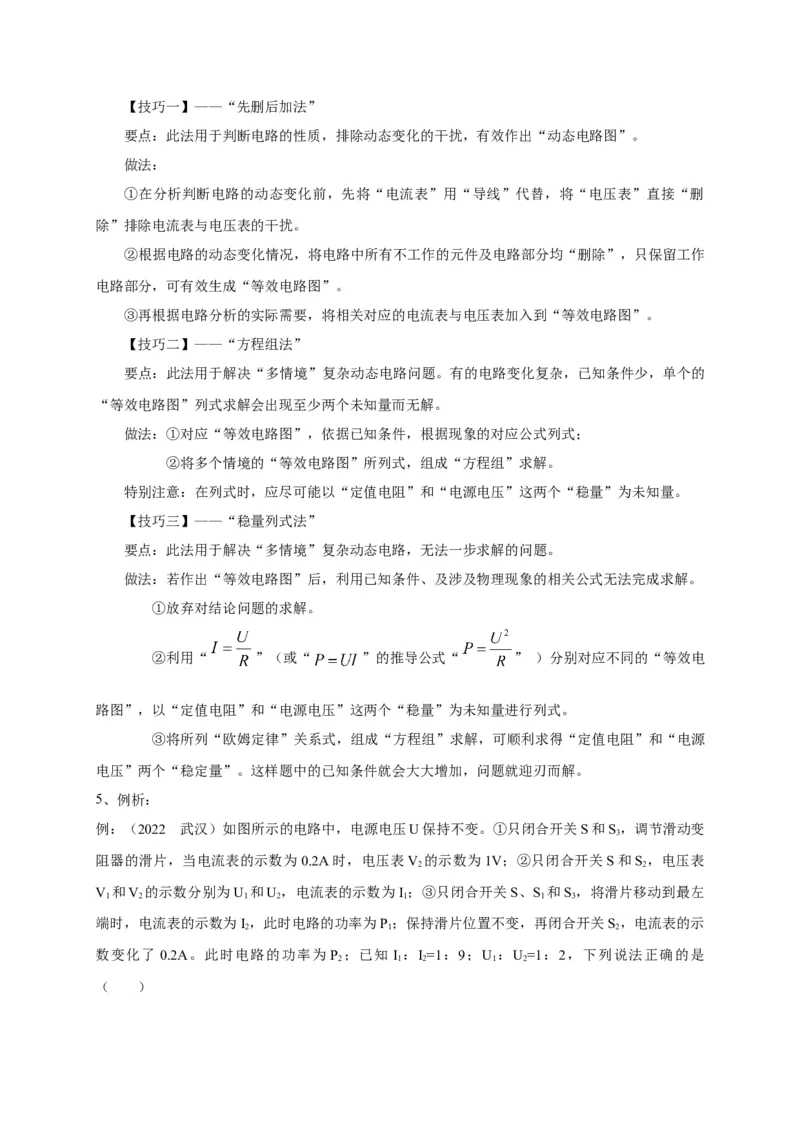

4、“难点”突破技巧：【技巧一】——“先删后加法”
要点：此法用于判断电路的性质，排除动态变化的干扰，有效作出“动态电路图”。
做法：
①在分析判断电路的动态变化前，先将“电流表”用“导线”代替，将“电压表”直接“删
除”排除电流表与电压表的干扰。
②根据电路的动态变化情况，将电路中所有不工作的元件及电路部分均“删除”，只保留工作
电路部分，可有效生成“等效电路图”。
③再根据电路分析的实际需要，将相关对应的电流表与电压表加入到“等效电路图”。

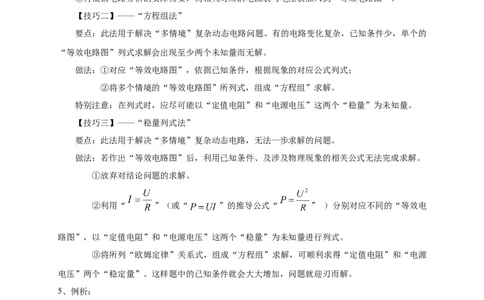

【技巧二】——“方程组法”
要点：此法用于解决“多情境”复杂动态电路问题。有的电路变化复杂，已知条件少，单个的
“等效电路图”列式求解会出现至少两个未知量而无解。
做法：①对应“等效电路图”，依据已知条件，根据现象的对应公式列式；
②将多个情境的“等效电路图”所列式，组成“方程组”求解。
特别注意：在列式时，应尽可能以“定值电阻”和“电源电压”这两个“稳量”为未知量。
【技巧三】——“稳量列式法”
要点：此法用于解决“多情境”复杂动态电路，无法一步求解的问题。
做法：若作出“等效电路图”后，利用已知条件、及涉及物理现象的相关公式无法完成求解。
①放弃对结论问题的求解。
②利用“ ”（或“ ”的推导公式“ ” ）分别对应不同的“等效电
路图”，以“定值电阻”和“电源电压”这两个“稳量”为未知量进行列式。
③将所列“欧姆定律”关系式，组成“方程组”求解，可顺利求得“定值电阻”和“电源
电压”两个“稳定量”。这样题中的已知条件就会大大增加，问题就迎刃而解。
5、例析：

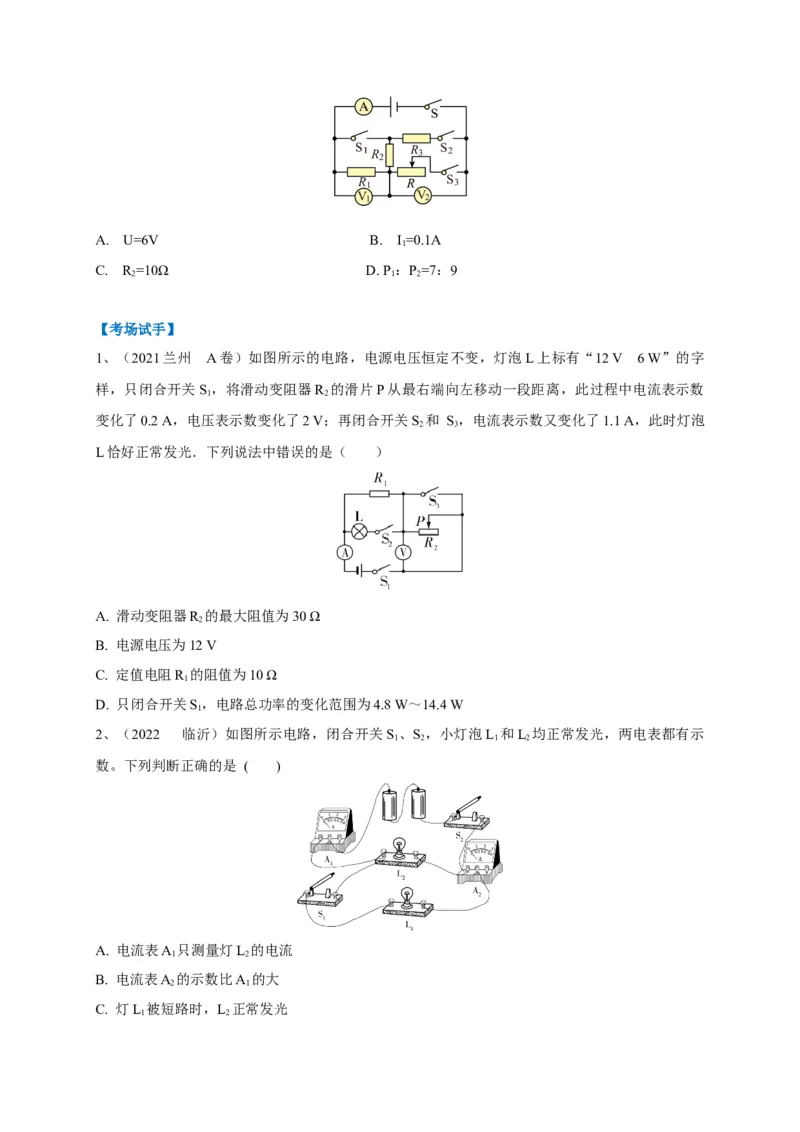

例：（2022 武汉）如图所示的电路中，电源电压U保持不变。①只闭合开关S和S，调节滑动变
3
阻器的滑片，当电流表的示数为 0.2A时，电压表V 的示数为1V；②只闭合开关S和S ，电压表
2 2
V 和V 的示数分别为U 和U ，电流表的示数为I ；③只闭合开关S、S 和S ，将滑片移动到最左
1 2 1 2 1 1 3
端时，电流表的示数为I ，此时电路的功率为P ；保持滑片位置不变，再闭合开关S ，电流表的示
2 1 2
数变化了 0.2A。此时电路的功率为 P ；已知 I ：I=1：9；U ：U=1：2，下列说法正确的是
2 1 2 1 2
（ ）A. U=6V B. I=0.1A
1
C. R =10Ω D. P ：P=7：9
2 1 2
【考场试手】

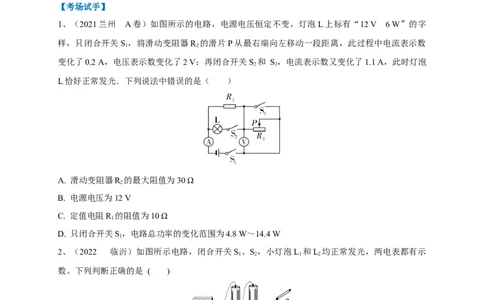

1、（2021兰州 A卷）如图所示的电路，电源电压恒定不变，灯泡L上标有“12 V 6 W”的字
样，只闭合开关S ，将滑动变阻器R 的滑片P从最右端向左移动一段距离，此过程中电流表示数
1 2
变化了0.2 A，电压表示数变化了2 V；再闭合开关S 和 S ，电流表示数又变化了1.1 A，此时灯泡
2 3
L恰好正常发光．下列说法中错误的是（ ）
A. 滑动变阻器R 的最大阻值为30 Ω
2
B. 电源电压为12 V
C. 定值电阻R 的阻值为10 Ω
1
D. 只闭合开关S，电路总功率的变化范围为4.8 W～14.4 W
1
2、（2022 临沂）如图所示电路，闭合开关S 、S ，小灯泡L 和L 均正常发光，两电表都有示
1 2 1 2
数。下列判断正确的是 ( )
A. 电流表A 只测量灯L 的电流
1 2
B. 电流表A 的示数比A 的大
2 1
C. 灯L 被短路时，L 正常发光
1 2D. 仅断开S 只有一个表有示数
1

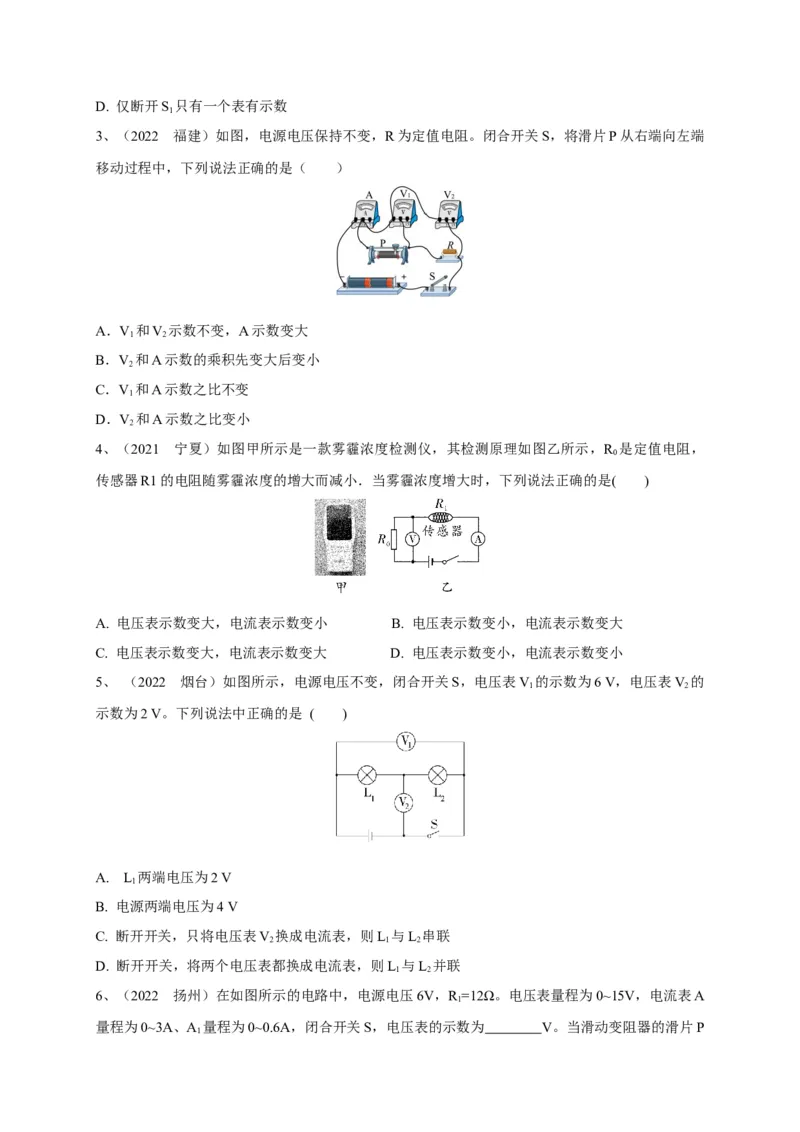

3、（2022 福建）如图，电源电压保持不变，R为定值电阻。闭合开关S，将滑片P从右端向左端
移动过程中，下列说法正确的是（ ）
A．V 和V 示数不变，A示数变大
1 2
B．V 和A示数的乘积先变大后变小
2
C．V 和A示数之比不变
1
D．V 和A示数之比变小
2
4、（2021 宁夏）如图甲所示是一款雾霾浓度检测仪，其检测原理如图乙所示，R 是定值电阻，
0
传感器R1的电阻随雾霾浓度的增大而减小．当雾霾浓度增大时，下列说法正确的是( )
A. 电压表示数变大，电流表示数变小 B. 电压表示数变小，电流表示数变大
C. 电压表示数变大，电流表示数变大 D. 电压表示数变小，电流表示数变小
5、 （2022 烟台）如图所示，电源电压不变，闭合开关S，电压表V 的示数为6 V，电压表V 的
1 2
示数为2 V。下列说法中正确的是 ( )
A. L 两端电压为2 V
1
B. 电源两端电压为4 V
C. 断开开关，只将电压表V 换成电流表，则L 与L 串联
2 1 2
D. 断开开关，将两个电压表都换成电流表，则L 与L 并联
1 2

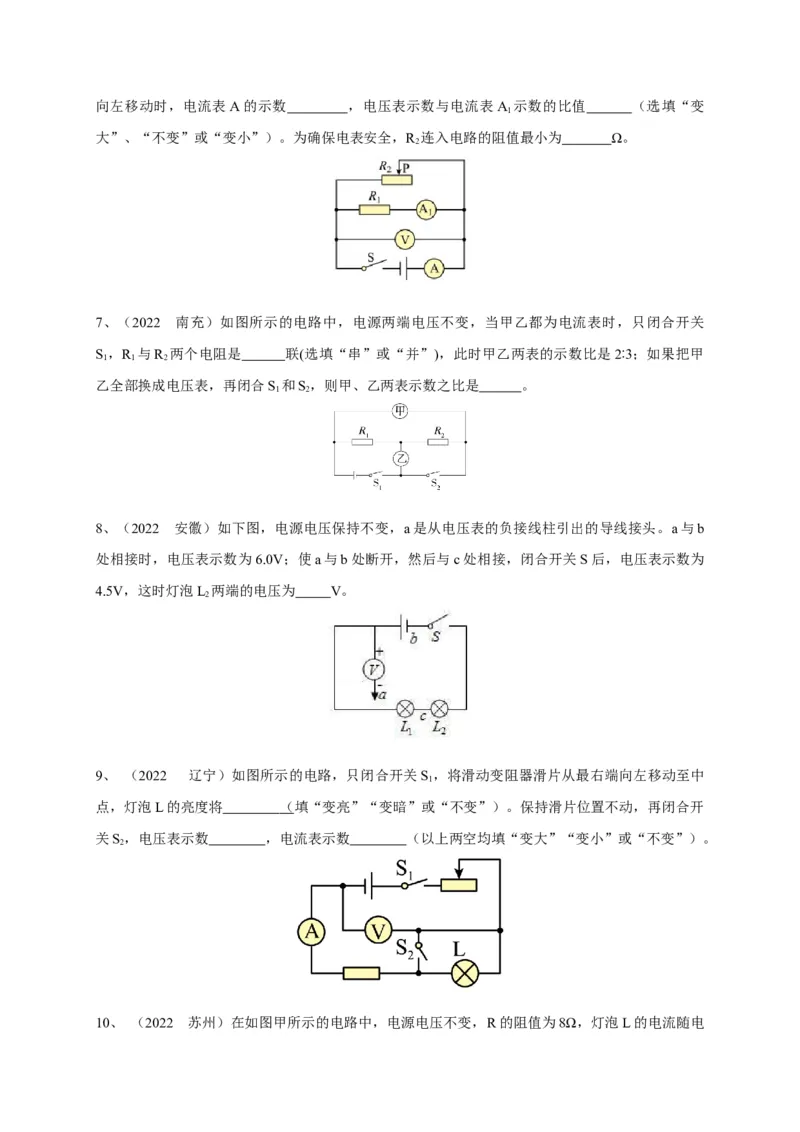

6、（2022 扬州）在如图所示的电路中，电源电压6V，R =12Ω。电压表量程为0~15V，电流表A
1
量程为0~3A、A 量程为0~0.6A，闭合开关S，电压表的示数为 V。当滑动变阻器的滑片P
1向左移动时，电流表A的示数 ，电压表示数与电流表A 示数的比值 （选填“变
1
大”、“不变”或“变小”）。为确保电表安全，R 连入电路的阻值最小为 Ω。
2
7、（2022 南充）如图所示的电路中，电源两端电压不变，当甲乙都为电流表时，只闭合开关
S ，R 与R 两个电阻是 联(选填“串”或“并”)，此时甲乙两表的示数比是2∶3；如果把甲
1 1 2
乙全部换成电压表，再闭合S 和S，则甲、乙两表示数之比是 。
1 2
8、（2022 安徽）如下图，电源电压保持不变，a是从电压表的负接线柱引出的导线接头。a与b
处相接时，电压表示数为6.0V；使a与b处断开，然后与c处相接，闭合开关S后，电压表示数为
4.5V，这时灯泡L 两端的电压为 V。
2
9、 （2022 辽宁）如图所示的电路，只闭合开关S ，将滑动变阻器滑片从最右端向左移动至中
1
点，灯泡L的亮度将 （ 填“变亮”“变暗”或“不变”）。保持滑片位置不动，再闭合开
关S，电压表示数 ，电流表示数 （以上两空均填“变大”“变小”或“不变”）。
2

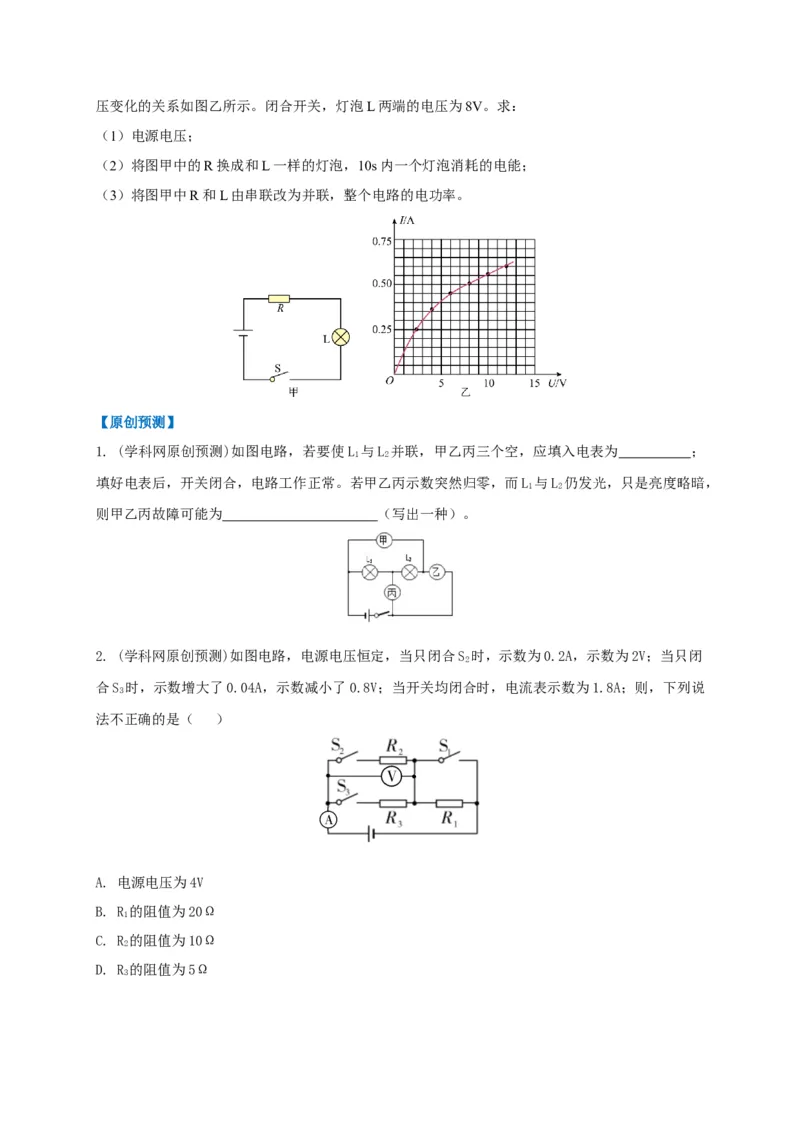

10、 （2022 苏州）在如图甲所示的电路中，电源电压不变，R的阻值为8Ω，灯泡L的电流随电压变化的关系如图乙所示。闭合开关，灯泡L两端的电压为8V。求：
（1）电源电压；
（2）将图甲中的R换成和L一样的灯泡，10s内一个灯泡消耗的电能；
（3）将图甲中R和L由串联改为并联，整个电路的电功率。
【原创预测】
1. (学科网原创预测)如图电路，若要使L 与L 并联，甲乙丙三个空，应填入电表为 ；
1 2
填好电表后，开关闭合，电路工作正常。若甲乙丙示数突然归零，而L 与L 仍发光，只是亮度略暗，
1 2
则甲乙丙故障可能为 （写出一种）。
2. (学科网原创预测)如图电路，电源电压恒定，当只闭合S 时，示数为0.2A，示数为2V；当只闭
2
合S 时，示数增大了0.04A，示数减小了0.8V；当开关均闭合时，电流表示数为1.8A；则，下列说
3
法不正确的是（ ）
A. 电源电压为4V
B. R 的阻值为20Ω
1
C. R 的阻值为10Ω
2
D. R 的阻值为5Ω
3
