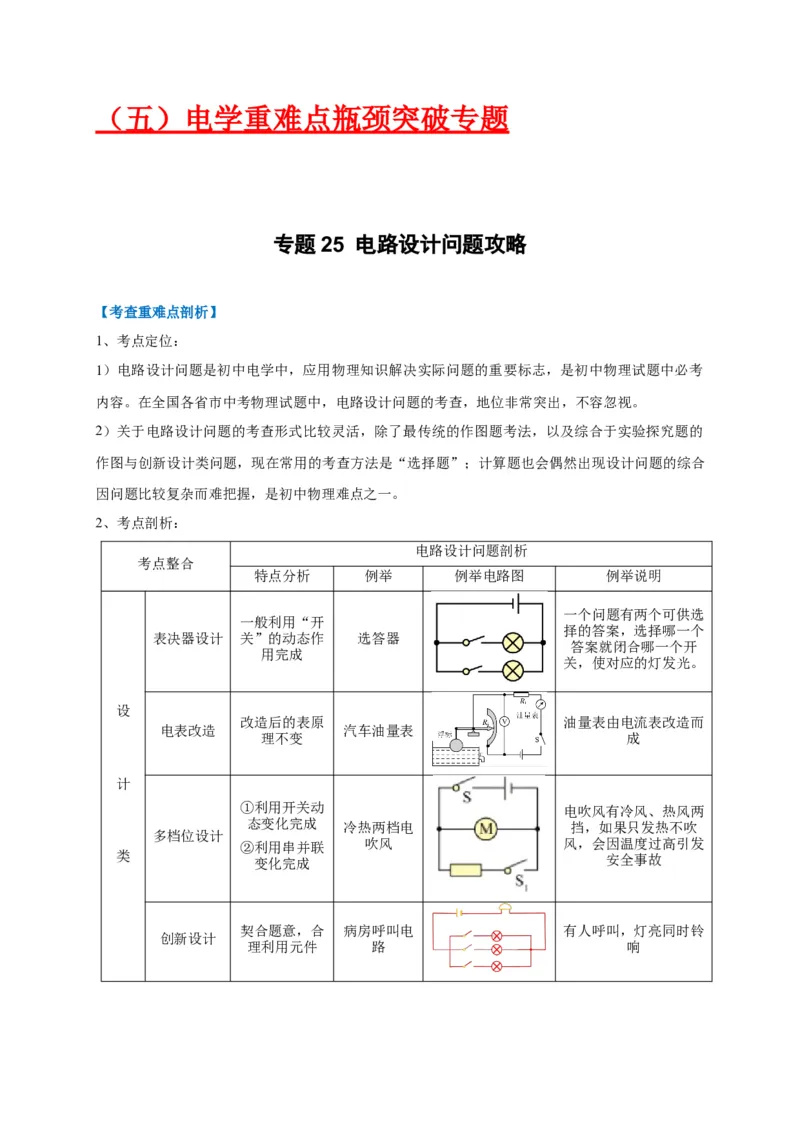

（五）电学重难点瓶颈突破专题
专题 25 电路设计问题攻略
【考查重难点剖析】

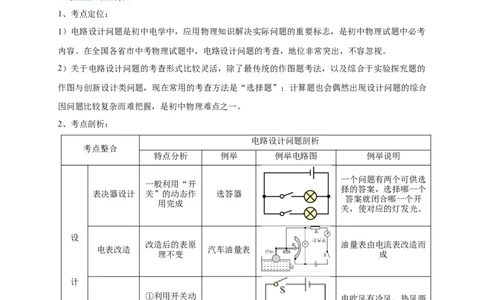

1、考点定位：
1）电路设计问题是初中电学中，应用物理知识解决实际问题的重要标志，是初中物理试题中必考
内容。在全国各省市中考物理试题中，电路设计问题的考查，地位非常突出，不容忽视。
2）关于电路设计问题的考查形式比较灵活，除了最传统的作图题考法，以及综合于实验探究题的
作图与创新设计类问题，现在常用的考查方法是“选择题”；计算题也会偶然出现设计问题的综合
因问题比较复杂而难把握，是初中物理难点之一。
2、考点剖析：
电路设计问题剖析
考点整合
特点分析 例举 例举电路图 例举说明
一个问题有两个可供选
一般利用“开
择的答案，选择哪一个
表决器设计 关”的动态作 选答器
答案就闭合哪一个开
用完成
关，使对应的灯发光。
设
改造后的表原 油量表由电流表改造而
电表改造 汽车油量表
理不变 成
计
①利用开关动 电吹风有冷风、热风两
态变化完成 冷热两档电 挡，如果只发热不吹
多档位设计
②利用串并联 吹风 风，会因温度过高引发
类 变化完成 安全事故
契合题意，合 病房呼叫电 有人呼叫，灯亮同时铃
创新设计

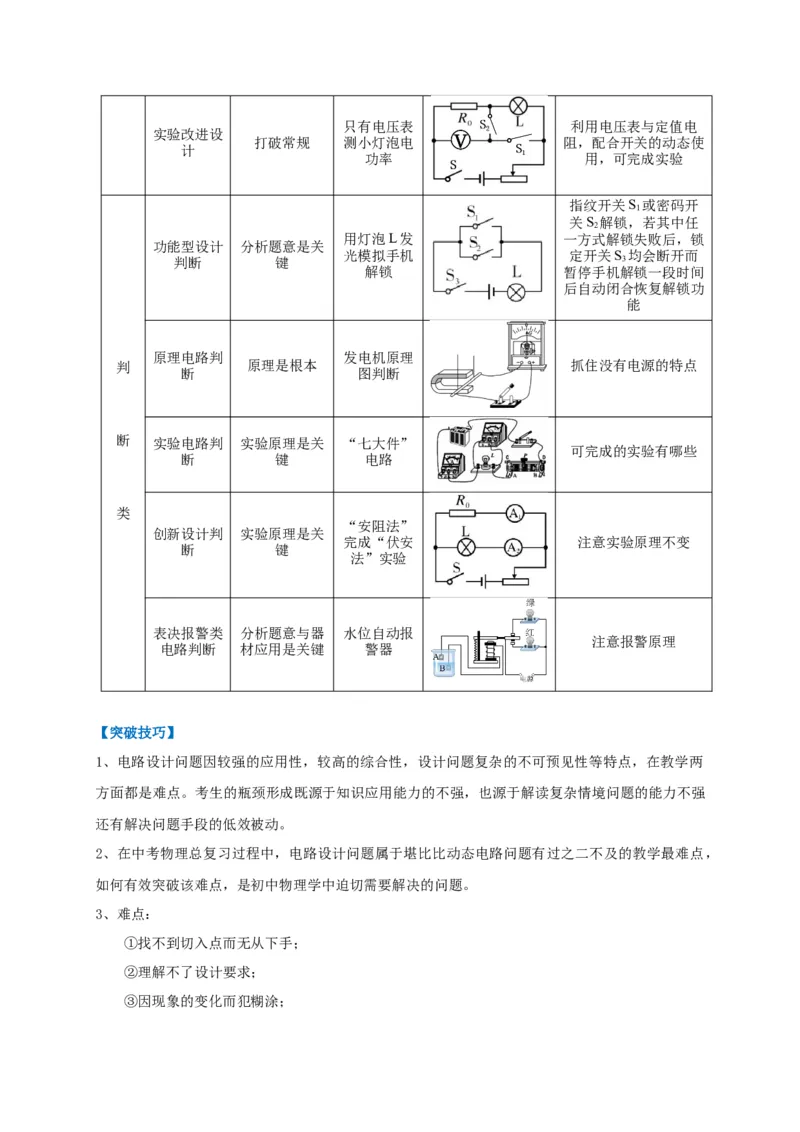

理利用元件 路 响只有电压表 利用电压表与定值电
实验改进设
打破常规 测小灯泡电 阻，配合开关的动态使
计
功率 用，可完成实验
指纹开关S 或密码开
1
关S 解锁，若其中任
2
用灯泡L发 一方式解锁失败后，锁
功能型设计 分析题意是关
光模拟手机 定开关S 均会断开而
判断 键 3
解锁 暂停手机解锁一段时间
后自动闭合恢复解锁功
能

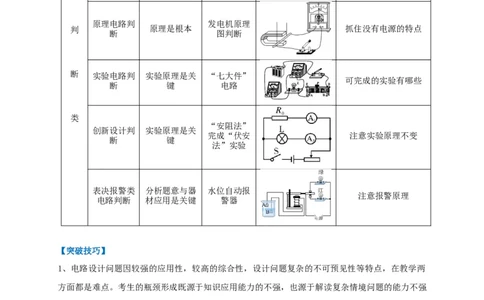

原理电路判 发电机原理
判 原理是根本 抓住没有电源的特点
断 图判断
断 实验电路判 实验原理是关 “七大件”
可完成的实验有哪些
断 键 电路
类
“安阻法”
创新设计判 实验原理是关
完成“伏安 注意实验原理不变
断 键
法”实验
表决报警类 分析题意与器 水位自动报
注意报警原理
电路判断 材应用是关键 警器
【突破技巧】
1、电路设计问题因较强的应用性，较高的综合性，设计问题复杂的不可预见性等特点，在教学两
方面都是难点。考生的瓶颈形成既源于知识应用能力的不强，也源于解读复杂情境问题的能力不强
还有解决问题手段的低效被动。
2、在中考物理总复习过程中，电路设计问题属于堪比比动态电路问题有过之二不及的教学最难点，
如何有效突破该难点，是初中物理学中迫切需要解决的问题。
3、难点：
①找不到切入点而无从下手；
②理解不了设计要求；

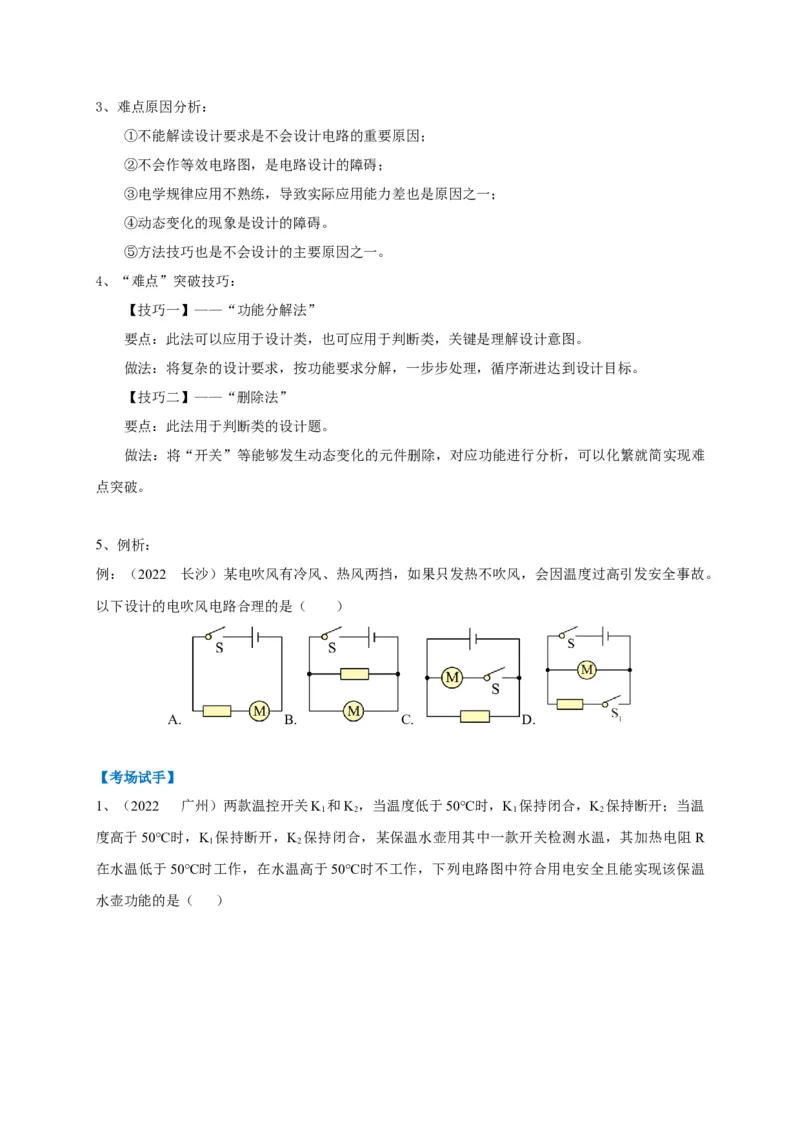

③因现象的变化而犯糊涂；3、难点原因分析：
①不能解读设计要求是不会设计电路的重要原因；
②不会作等效电路图，是电路设计的障碍；
③电学规律应用不熟练，导致实际应用能力差也是原因之一；
④动态变化的现象是设计的障碍。
⑤方法技巧也是不会设计的主要原因之一。
4、“难点”突破技巧：
【技巧一】——“功能分解法”
要点：此法可以应用于设计类，也可应用于判断类，关键是理解设计意图。
做法：将复杂的设计要求，按功能要求分解，一步步处理，循序渐进达到设计目标。
【技巧二】——“删除法”
要点：此法用于判断类的设计题。
做法：将“开关”等能够发生动态变化的元件删除，对应功能进行分析，可以化繁就简实现难
点突破。
5、例析：

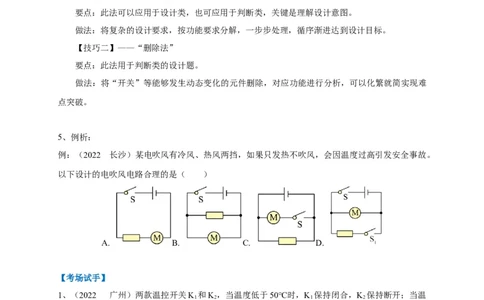

例：（2022 长沙）某电吹风有冷风、热风两挡，如果只发热不吹风，会因温度过高引发安全事故。
以下设计的电吹风电路合理的是（ ）
A. B. C. D.
【考场试手】
1、（2022 广州）两款温控开关K 和K ，当温度低于50℃时，K 保持闭合，K 保持断开；当温
1 2 1 2
度高于50℃时，K 保持断开，K 保持闭合，某保温水壶用其中一款开关检测水温，其加热电阻 R
1 2
在水温低于50℃时工作，在水温高于50℃时不工作，下列电路图中符合用电安全且能实现该保温
水壶功能的是（ ）A． B．
C． D．

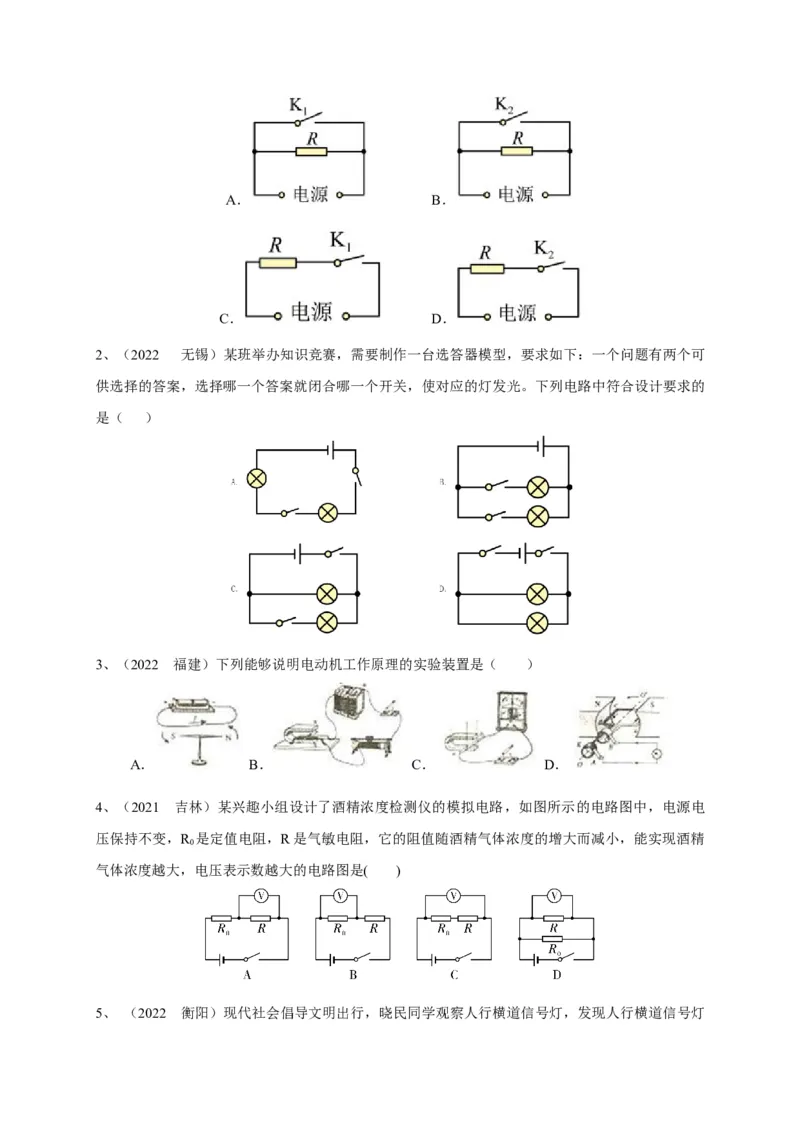

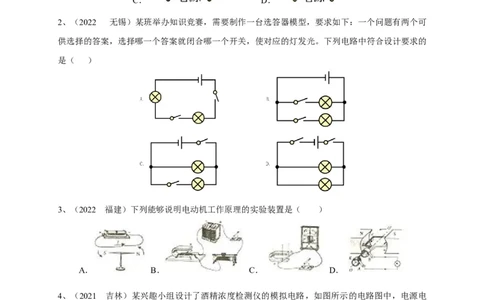

2、（2022 无锡）某班举办知识竞赛，需要制作一台选答器模型，要求如下：一个问题有两个可
供选择的答案，选择哪一个答案就闭合哪一个开关，使对应的灯发光。下列电路中符合设计要求的
是（ ）
3、（2022 福建）下列能够说明电动机工作原理的实验装置是（ ）
A． B． C． D．
4、（2021 吉林）某兴趣小组设计了酒精浓度检测仪的模拟电路，如图所示的电路图中，电源电
压保持不变，R 是定值电阻，R是气敏电阻，它的阻值随酒精气体浓度的增大而减小，能实现酒精
0
气体浓度越大，电压表示数越大的电路图是( )

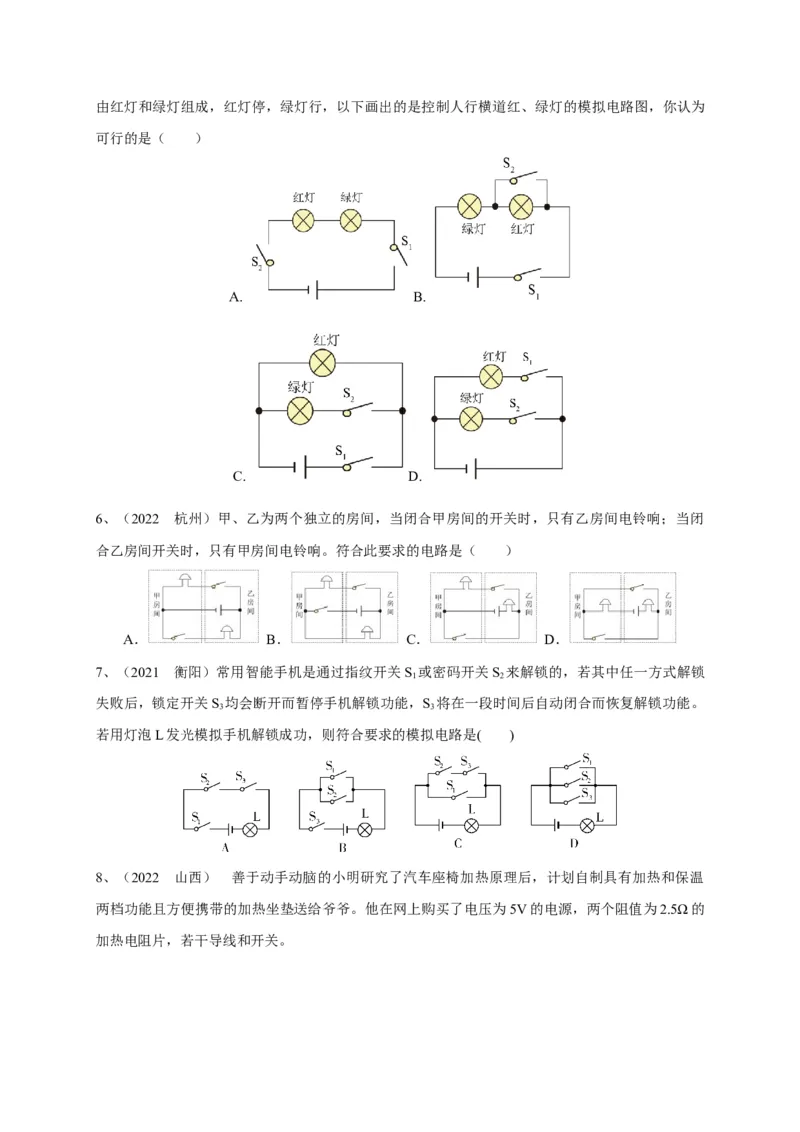

5、 （2022 衡阳）现代社会倡导文明出行，晓民同学观察人行横道信号灯，发现人行横道信号灯由红灯和绿灯组成，红灯停，绿灯行，以下画出的是控制人行横道红、绿灯的模拟电路图，你认为
可行的是（ ）
A. B.
C. D.
6、（2022 杭州）甲、乙为两个独立的房间，当闭合甲房间的开关时，只有乙房间电铃响；当闭
合乙房间开关时，只有甲房间电铃响。符合此要求的电路是（ ）
A． B． C． D．
7、（2021 衡阳）常用智能手机是通过指纹开关S 或密码开关S 来解锁的，若其中任一方式解锁
1 2
失败后，锁定开关S 均会断开而暂停手机解锁功能，S 将在一段时间后自动闭合而恢复解锁功能。
3 3
若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是( )
8、（2022 山西） 善于动手动脑的小明研究了汽车座椅加热原理后，计划自制具有加热和保温
两档功能且方便携带的加热坐垫送给爷爷。他在网上购买了电压为5V的电源，两个阻值为2.5Ω的
加热电阻片，若干导线和开关。（1）请你帮助小明设计电路，并画在虚线框内。
······

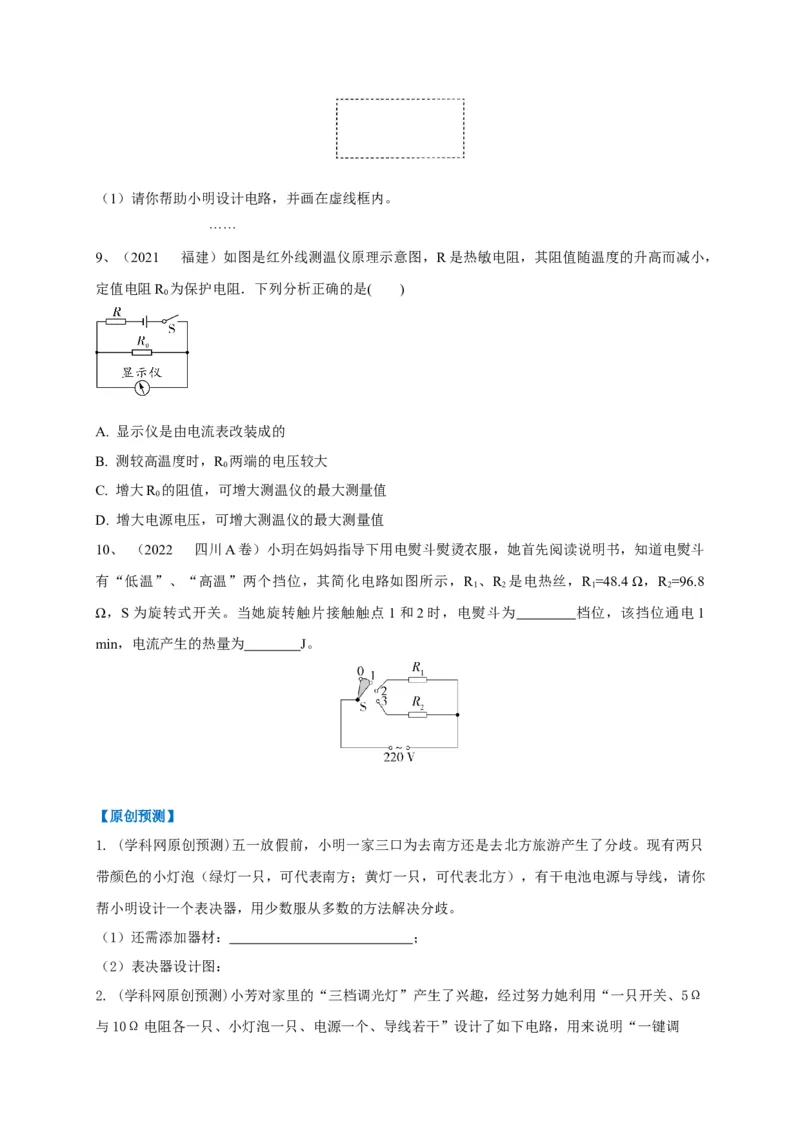

9、（2021 福建）如图是红外线测温仪原理示意图，R是热敏电阻，其阻值随温度的升高而减小，
定值电阻R 为保护电阻．下列分析正确的是( )
0
A. 显示仪是由电流表改装成的
B. 测较高温度时，R 两端的电压较大
0
C. 增大R 的阻值，可增大测温仪的最大测量值
0
D. 增大电源电压，可增大测温仪的最大测量值
10、 （2022 四川A卷）小玥在妈妈指导下用电熨斗熨烫衣服，她首先阅读说明书，知道电熨斗
有“低温”、“高温”两个挡位，其简化电路如图所示，R 、R 是电热丝，R =48.4 Ω，R =96.8
1 2 1 2
Ω，S为旋转式开关。当她旋转触片接触触点1和2时，电熨斗为 档位，该挡位通电1
min，电流产生的热量为 J。
【原创预测】
1. (学科网原创预测)五一放假前，小明一家三口为去南方还是去北方旅游产生了分歧。现有两只
带颜色的小灯泡（绿灯一只，可代表南方；黄灯一只，可代表北方），有干电池电源与导线，请你
帮小明设计一个表决器，用少数服从多数的方法解决分歧。
（1）还需添加器材： ；
（2）表决器设计图：
2. (学科网原创预测)小芳对家里的“三档调光灯”产生了兴趣，经过努力她利用“一只开关、5Ω
与10Ω电阻各一只、小灯泡一只、电源一个、导线若干”设计了如下电路，用来说明“一键调光”原理。其中能够实现“一键调光”的是（ ）
