专项三 电路设计与故障分析（原卷版）
考点一：电路设计
一、2021年真题
1．（2021·广东深圳市）教室有CO 通风机M，手动闭合S，CO 达到定值闭合S。只有S 闭
2 1 2 2 1
合，CO 达到定值电动机才工作，下列图中，哪个电路图是正确的（ ）。
2
A． B． C． D．
2．（2021·吉林中考真题）某兴趣小组设计了酒精浓度检测仪的模拟电路，如图所示的电路
图中，电源电压保持不变， 是定值电阻， 是气敏电阻，它的阻值随酒精气体浓度的增大而减
小，能实现酒精气体浓度越大，电压表示数越大的电路图是（ ）。
A． B． C． D．
3．（2021·内蒙古通辽市）小强把台灯的插头插在插座上，插座上有一个开关 和一个指示
灯 ，台灯开关和灯泡分别用 、 表示，当只闭合 时，台灯不发光，当只闭合 时，指示
1
原创精品资源学科网独家享有版权，侵权必究！灯发光，再闭合 时，台灯发光。下列设计的电路符合要求的是（ ）。
A． B． C． D．
4．（2021·四川攀枝花市）下图所示四个电路图中，能正确测量通过灯L 电流的电路是
1
（ ）。
A． B． C． D．
5．（2021·广西贺州市）如图所示，所有开关都闭合时，下列电路属于串联电路的是（ ）。
A． B． C． D．
6．（2021·湖南常德市）“践行低碳环保，倡导绿色出行”，常德市城区共享单车、共享电
动车、电动公共汽车为市民的绿色出行提供了方便。电动公共汽车的动力来源于电动机，前后两门
（电路开关）中任意一个门没有关闭好，电动公共汽车都无法行驶。图中符合要求的电路是（ ）。
A． B． C． D．
2

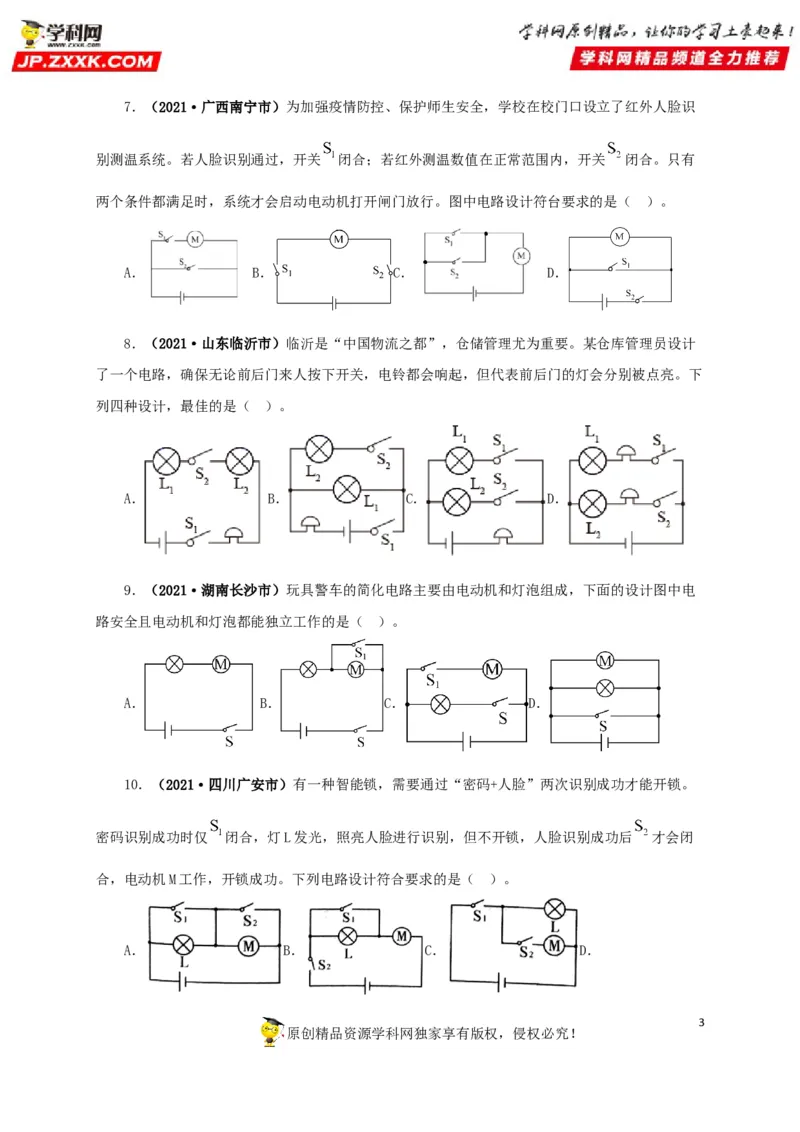

原创精品资源学科网独家享有版权，侵权必究！7．（2021·广西南宁市）为加强疫情防控、保护师生安全，学校在校门口设立了红外人脸识
别测温系统。若人脸识别通过，开关 闭合；若红外测温数值在正常范围内，开关 闭合。只有
两个条件都满足时，系统才会启动电动机打开闸门放行。图中电路设计符台要求的是（ ）。
A． B． C． D．

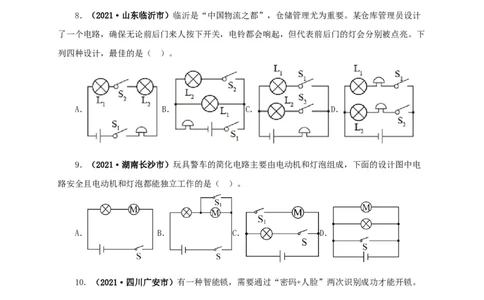

8．（2021·山东临沂市）临沂是“中国物流之都”，仓储管理尤为重要。某仓库管理员设计
了一个电路，确保无论前后门来人按下开关，电铃都会响起，但代表前后门的灯会分别被点亮。下
列四种设计，最佳的是（ ）。
A． B． C． D．
9．（2021·湖南长沙市）玩具警车的简化电路主要由电动机和灯泡组成，下面的设计图中电
路安全且电动机和灯泡都能独立工作的是（ ）。
A． B． C． D．
10．（2021·四川广安市）有一种智能锁，需要通过“密码+人脸”两次识别成功才能开锁。
密码识别成功时仅 闭合，灯L发光，照亮人脸进行识别，但不开锁，人脸识别成功后 才会闭
合，电动机M工作，开锁成功。下列电路设计符合要求的是（ ）。
A． B． C． D．
3
原创精品资源学科网独家享有版权，侵权必究！11．（2021·浙江宁波市）使用电风扇时，有时候因为忘记断开风扇开关S而浪费能源。小宁
在父母指导下对风扇电路进行了改装：加装一个红外感应开关S 和指示灯L。加装后，若S断开，
1
指示灯和风扇都不工作；当S闭合时，L工作，此时当红外感应装置感应到有人时，S 才闭合，风
1
扇工作。小宁设计的电路图可能是（ ）。
A． B． C． D．

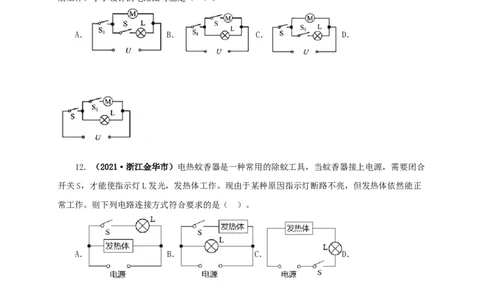

12．（2021·浙江金华市）电热蚊香器是一种常用的除蚊工具，当蚊香器接上电源，需要闭合
开关S，才能使指示灯L发光，发热体工作。现由于某种原因指示灯断路不亮，但发热体依然能正
常工作。则下列电路连接方式符合要求的是（ ）。
A． B． C． D．
4

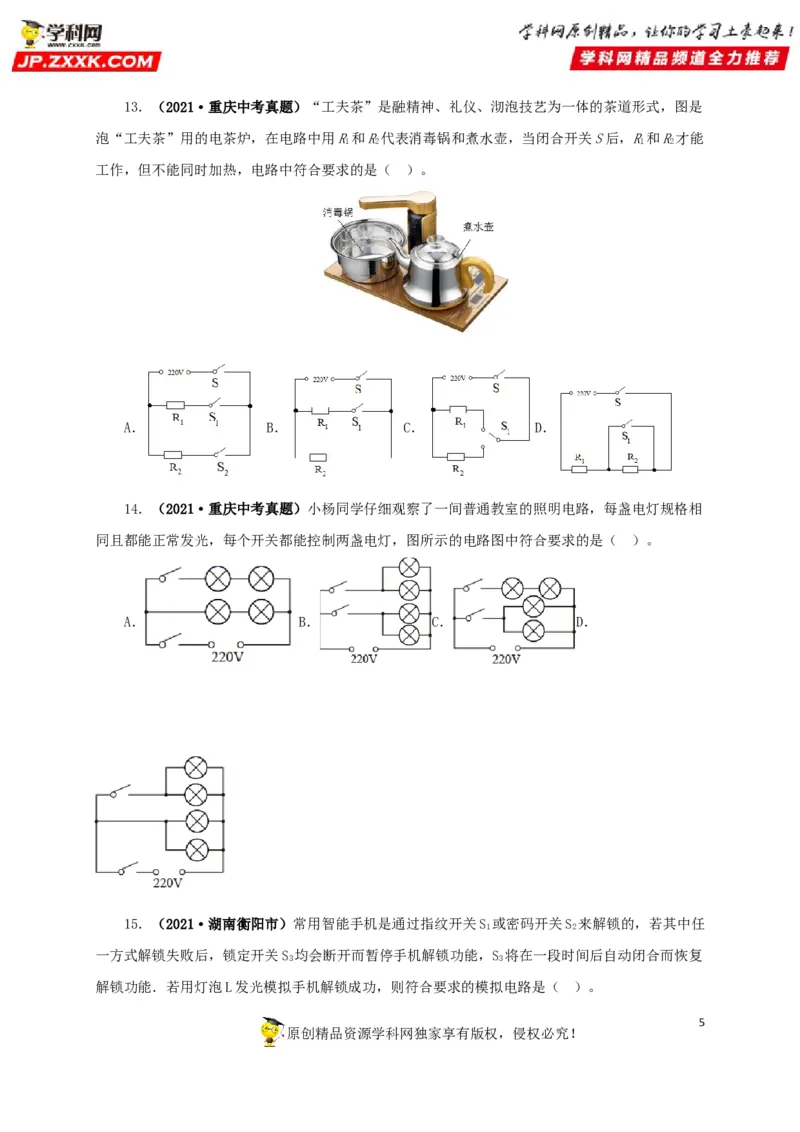

原创精品资源学科网独家享有版权，侵权必究！13．（2021·重庆中考真题）“工夫茶”是融精神、礼仪、沏泡技艺为一体的茶道形式，图是
泡“工夫茶”用的电茶炉，在电路中用R和R代表消毒锅和煮水壶，当闭合开关S后，R和R才能
1 2 1 2
工作，但不能同时加热，电路中符合要求的是（ ）。
A． B． C． D．
14．（2021·重庆中考真题）小杨同学仔细观察了一间普通教室的照明电路，每盏电灯规格相
同且都能正常发光，每个开关都能控制两盏电灯，图所示的电路图中符合要求的是（ ）。
A． B． C． D．
15．（2021·湖南衡阳市）常用智能手机是通过指纹开关S 或密码开关S 来解锁的，若其中任
1 2
一方式解锁失败后，锁定开关S 均会断开而暂停手机解锁功能，S 将在一段时间后自动闭合而恢复
3 3
解锁功能．若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是（ ）。
5
原创精品资源学科网独家享有版权，侵权必究！A． B． C． D．

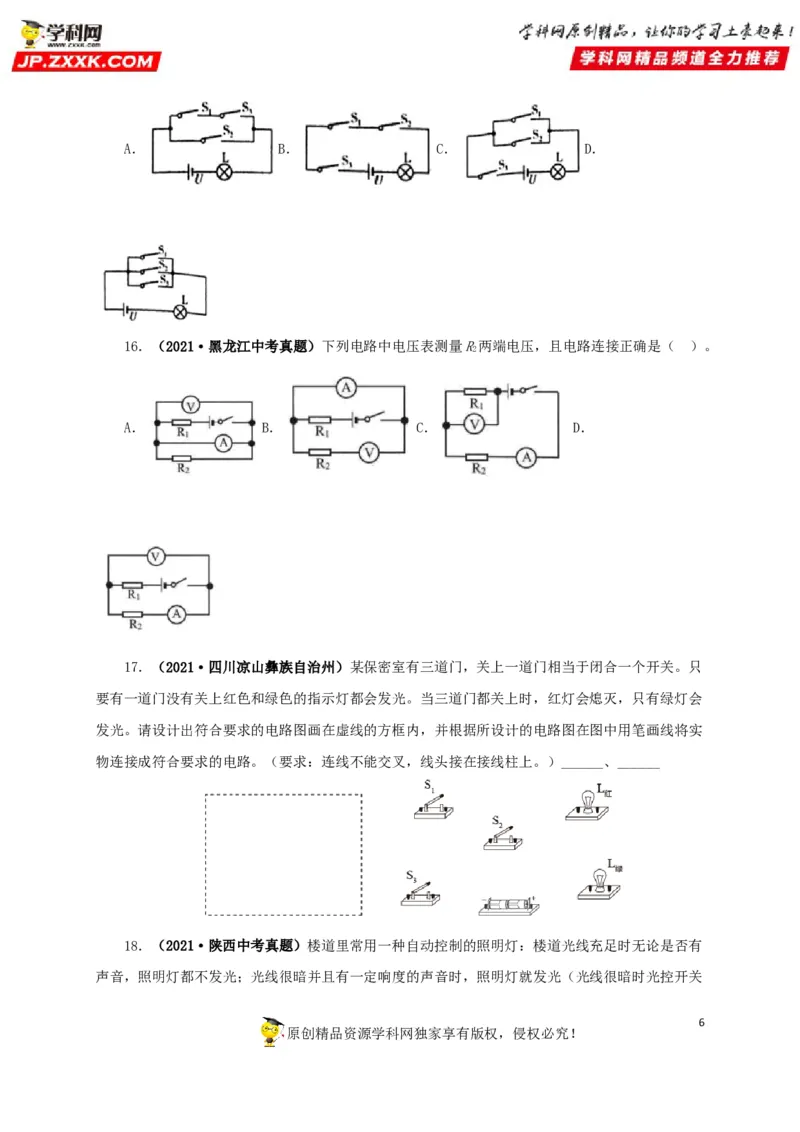

16．（2021·黑龙江中考真题）下列电路中电压表测量R两端电压，且电路连接正确是（ ）。
2
A． B． C． D．
17．（2021·四川凉山彝族自治州）某保密室有三道门，关上一道门相当于闭合一个开关。只
要有一道门没有关上红色和绿色的指示灯都会发光。当三道门都关上时，红灯会熄灭，只有绿灯会
发光。请设计出符合要求的电路图画在虚线的方框内，并根据所设计的电路图在图中用笔画线将实
物连接成符合要求的电路。（要求：连线不能交叉，线头接在接线柱上。）______、______
18．（2021·陕西中考真题）楼道里常用一种自动控制的照明灯：楼道光线充足时无论是否有
声音，照明灯都不发光；光线很暗并且有一定响度的声音时，照明灯就发光（光线很暗时光控开关
6
原创精品资源学科网独家享有版权，侵权必究！闭合；有一定响度的声音时，声控开关闭合）。请根据以上要求在虚线框内将图中的电路连接完整。
（____）

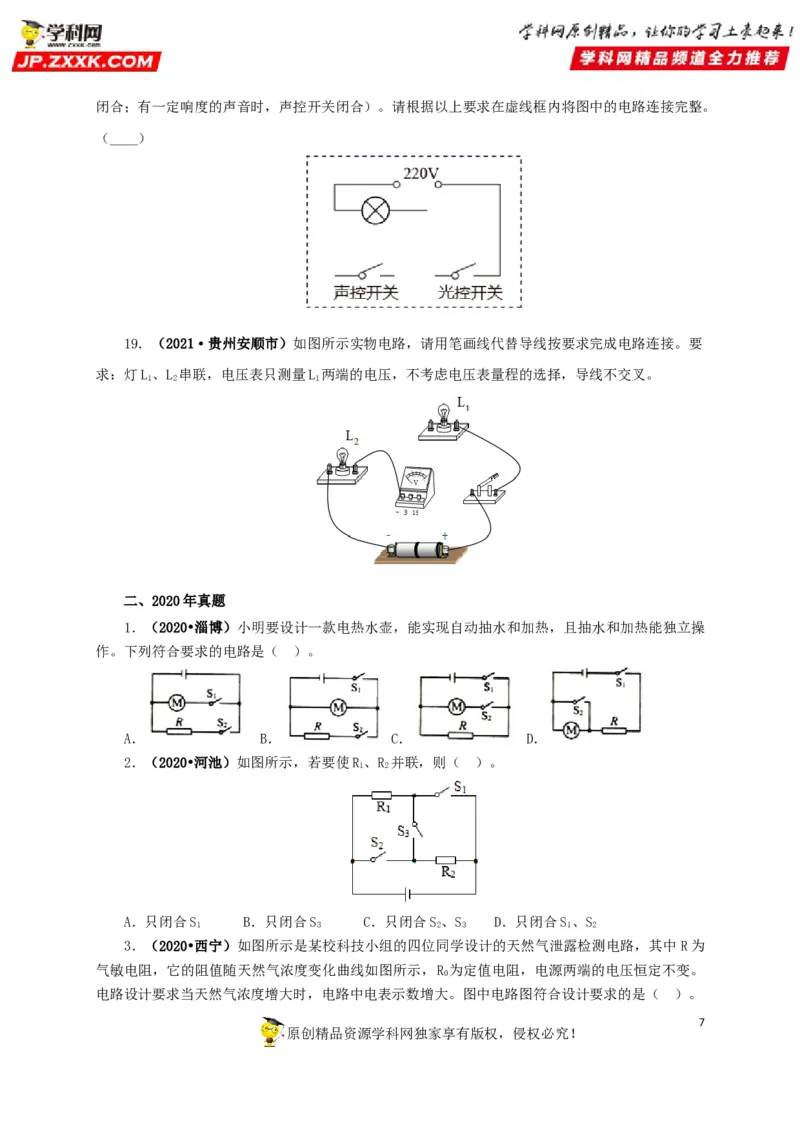

19．（2021·贵州安顺市）如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要
求：灯L、L 串联，电压表只测量L 两端的电压，不考虑电压表量程的选择，导线不交叉。
1 2 1
二、2020年真题
1．（2020•淄博）小明要设计一款电热水壶，能实现自动抽水和加热，且抽水和加热能独立操
作。下列符合要求的电路是（ ）。
A． B． C． D．
2．（2020•河池）如图所示，若要使R、R 并联，则（ ）。
1 2
A．只闭合S B．只闭合S C．只闭合S、S D．只闭合S、S
1 3 2 3 1 2
3．（2020•西宁）如图所示是某校科技小组的四位同学设计的天然气泄露检测电路，其中 R为
气敏电阻，它的阻值随天然气浓度变化曲线如图所示，R 为定值电阻，电源两端的电压恒定不变。
0
电路设计要求当天然气浓度增大时，电路中电表示数增大。图中电路图符合设计要求的是（ ）。
7
原创精品资源学科网独家享有版权，侵权必究！A． B． C． D．
4．（2020•大连）下列电路图中，电流表能直接测量灯L 电流的是（ ）。
1
A． B． C． D．
5．（2020•十堰）某学校有前、后两个大门，在前、后门上各装有一个按钮开关，门卫室内有
电池组和甲、乙两盏电灯，前门来人按下开关时甲灯亮，后门来人按下开关时乙灯亮。下列电路图
符合要求的是（ ）。
A． B． C． D．
6．（2020•潍坊）大多数新冠肺炎患者会出现发热症状，已知热敏电阻的阻值随人体辐射的红
外线而改变，人体温度越高热敏电阻的阻值越小。某同学据此设计了一个红外线体温安检电路。要
求无人或体温低于37.3℃的人经过时仅绿灯亮，高于37.3℃的人经过时，红灯亮且电铃响起。下
列设计符合要求的是（ ）。
A． B． C． D．
7．（2020•湘潭）图中的电加热眼罩，可以缓解眼睛疲劳，它有两个发热电阻。当开关S 闭合
1
时，R 工作，为低温状态；再闭合S ，R 、R 同时工作，为高温状态；若断开S ，眼罩停止发热。
1 2 1 2 1
下面电路图符合以上要求的是（ ）。
8
原创精品资源学科网独家享有版权，侵权必究！A． B． C． D．
8．（2020•贵港）家庭厨房安装的抽油烟机里有照明灯和换气扇。它们既能单独工作，又能同
时工作，如图所示电路中，符合上述要求的是（ ）。
A． B． C． D．
9．（2020•东营）疫情期间，各个单位都加强了门卫保安工作，凡是内部车辆均可通过感应，
自动打开门禁系统进入，外来车辆，司机需要经过测温、核查、登记后，由保安人员手动控制，开
门进入。由此可知，该门禁系统的控制电路可能是（ ）。
A． B． C． D．
10．（2020•吉林）如图所示，能正确地测出小灯泡L 电流的电路是（ ）。
2
A． B． C． D．
11．（2020•毕节市）汽车安全带未系提示器是由压力传感器和开关设计而成。当乘客坐上去，
满足设置的压力条件时，座椅下的开关S 闭合，若未系安全带（安全带控制开关S 断开）则语音提
1 2
示：“请系好安全带”，系上安全带后，安全带控制开关S 闭合，语音提示器不工作。下图中R是
2
限流电阻，能够满足要求的是（ ）。
A． B． C． D．
12．（2020•甘南州）请根据图所示的实物图，画出对应的电路图。
9
原创精品资源学科网独家享有版权，侵权必究！13．（2020•深圳）为了探究“外形相同的电磁铁磁性的强弱跟线圈匝数的关系”，某同学设
计了如图所示的电路。要求滑动变阻器的滑片P向A端移动时，电路中的电流增大。请在图中用笔
画线代替导线，将电路连接完整。
14．（2020•天水）请根据如图所示的实物图，画出对应的电路图。
15．（2020•湘西州）请用笔画线表示导线，将电压表连入实物图中，使电压表能够测量小灯
泡两端的电压大小，要求电压表选用3V的量程。
三、2019年真题
10

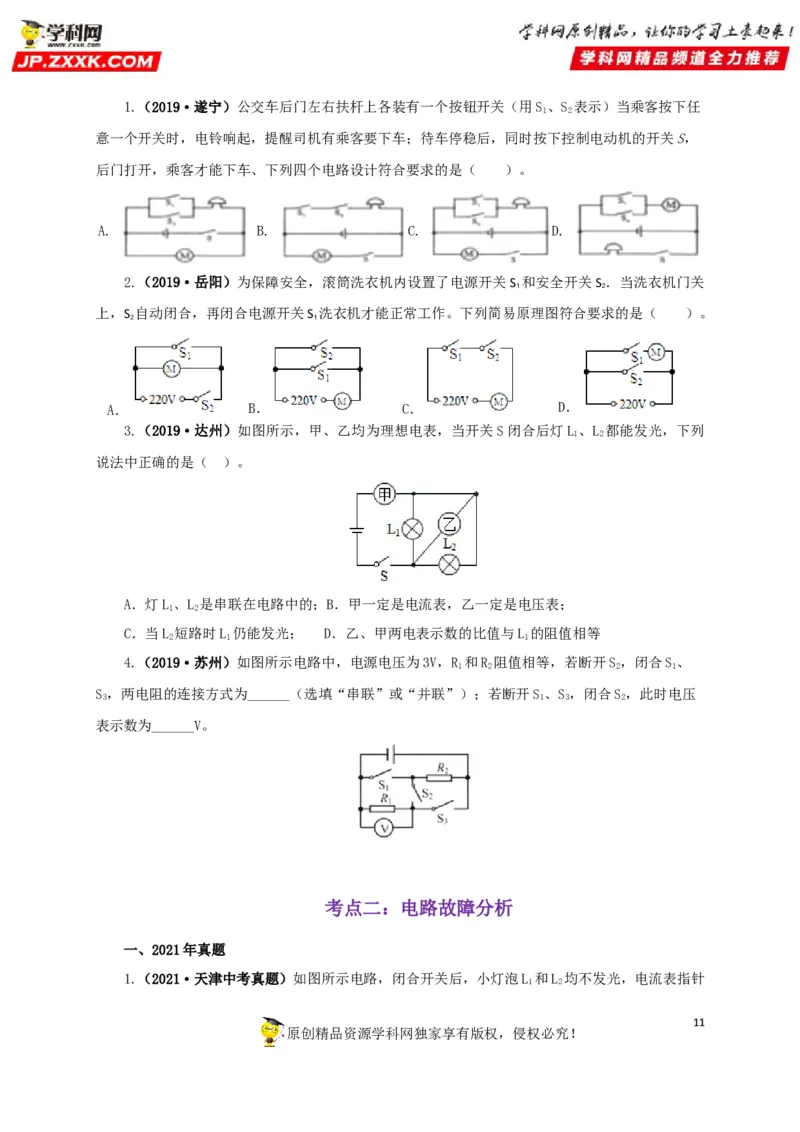

原创精品资源学科网独家享有版权，侵权必究！1.（2019·遂宁）公交车后门左右扶杆上各装有一个按钮开关（用S、S 表示）当乘客按下任
1 2
意一个开关时，电铃响起，提醒司机有乘客要下车；待车停稳后，同时按下控制电动机的开关S，
后门打开，乘客才能下车、下列四个电路设计符合要求的是（ ）。
A. B. C. D.
2.（2019·岳阳）为保障安全，滚筒洗衣机内设置了电源开关S 和安全开关S．当洗衣机门关
1 2
上，S 自动闭合，再闭合电源开关S 洗衣机才能正常工作。下列简易原理图符合要求的是（ ）。
2 1
A． B． C． D．
3.（2019·达州）如图所示，甲、乙均为理想电表，当开关S闭合后灯L 、L 都能发光，下列
1 2
说法中正确的是（ ）。
A．灯L、L 是串联在电路中的；B．甲一定是电流表，乙一定是电压表；
1 2
C．当L 短路时L 仍能发光； D．乙、甲两电表示数的比值与L 的阻值相等
2 1 1
4.（2019·苏州）如图所示电路中，电源电压为3V，R 和R 阻值相等，若断开S，闭合S、
1 2 2 1
S，两电阻的连接方式为______（选填“串联”或“并联”）；若断开S、S，闭合S，此时电压
3 1 3 2
表示数为______V。
考点二：电路故障分析
一、2021年真题
1.（2021·天津中考真题）如图所示电路，闭合开关后，小灯泡L 和L 均不发光，电流表指针
1 2
11
原创精品资源学科网独家享有版权，侵权必究！几乎不动，电压表指针有明显偏转。若电路中只有一处故障，则可能是（ ）。
A．L 短路 B．L 断路 C．L 短路 D．L 断路
1 1 2 2
2．（2021·江苏中考真题）如图所示是一位同学连接的电路。闭合开关后，下列对各元件状
况的判断正确的是（ ）。
A．灯L 不亮 B．灯L 不亮 C．流表无示数 D．电池也被烧坏
1 2
3．（2021·甘肃中考真题）如图所示的电路，电源电压恒定不变，闭合开关S后，发现两只
灯泡都不亮，电流表示数为零。小明用一根导线检查电路故障，收集到的数据及相关现象如下表所
示，则关于电路中可能存在的故障，下列说法中正确的是（ ）。
导线并联位置 a、b b、c c、d a、c b、d
电流表示数/A 0 0 0 0 0
L 发光情况 不亮 不亮 不亮 不亮 亮
1
L 发光情况 不亮 不亮 不亮 不亮 不亮
2
A．灯泡L 和电流表A断路；
1
B．电流表A和灯泡L 断路；
2
C．只有灯泡L 断路；
1
12
原创精品资源学科网独家享有版权，侵权必究！D．只有灯泡L 断路
2

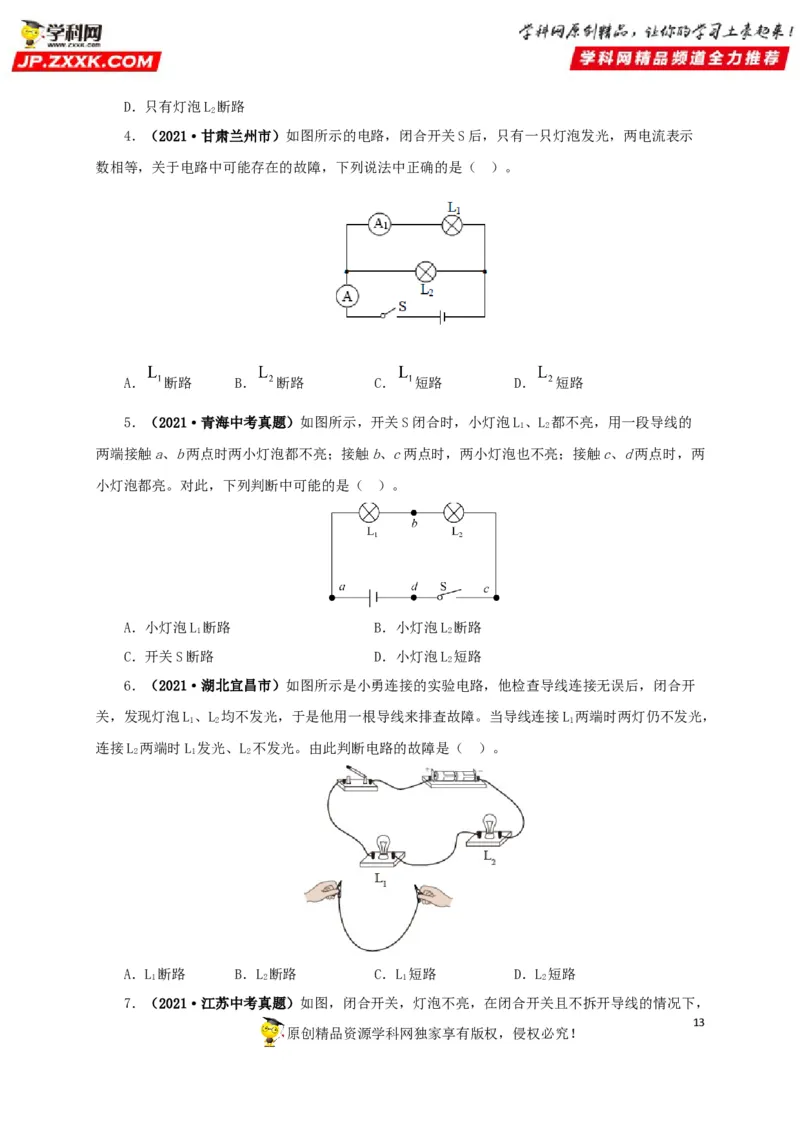

4．（2021·甘肃兰州市）如图所示的电路，闭合开关S后，只有一只灯泡发光，两电流表示
数相等，关于电路中可能存在的故障，下列说法中正确的是（ ）。
A． 断路 B． 断路 C． 短路 D． 短路
5．（2021·青海中考真题）如图所示，开关S闭合时，小灯泡L、L 都不亮，用一段导线的
1 2
两端接触a、b两点时两小灯泡都不亮；接触b、c两点时，两小灯泡也不亮；接触c、d两点时，两
小灯泡都亮。对此，下列判断中可能的是（ ）。
A．小灯泡L 断路 B．小灯泡L 断路
1 2
C．开关S断路 D．小灯泡L 短路
2
6．（2021·湖北宜昌市）如图所示是小勇连接的实验电路，他检查导线连接无误后，闭合开
关，发现灯泡L、L 均不发光，于是他用一根导线来排査故障。当导线连接L 两端时两灯仍不发光，
1 2 1
连接L 两端时L 发光、L 不发光。由此判断电路的故障是（ ）。
2 1 2
A．L 断路 B．L 断路 C．L 短路 D．L 短路
1 2 1 2
7．（2021·江苏中考真题）如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，
13
原创精品资源学科网独家享有版权，侵权必究！将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近3V，若
故障只有一个，则可能是（ ）。
A．电源没电 B．开关断路 C．灯泡断路 D．灯泡短路
8．（2021·山东潍坊市）如图所示电路中，开关S断开时，电压表，电流表均无示数；S闭合
时，电流表有示数，电压表无示数，电路中仅有一处故障，下列判断正确的是（ ）。
A．电阻 断路 B．电阳 断路 C．电阻 短路 D．电阻 断路
9．（2021·安徽中考真题）如图所示，R和R均为定值电阻，闭合开关S，电流表指针明显偏
1 2
转，电压表几乎无示数，如果R或R一处发生故障，则下列判断正确的是（ ）。
1 2
A．R短路 B．R短路 C．R断路 D．R断路
1 2 1 2

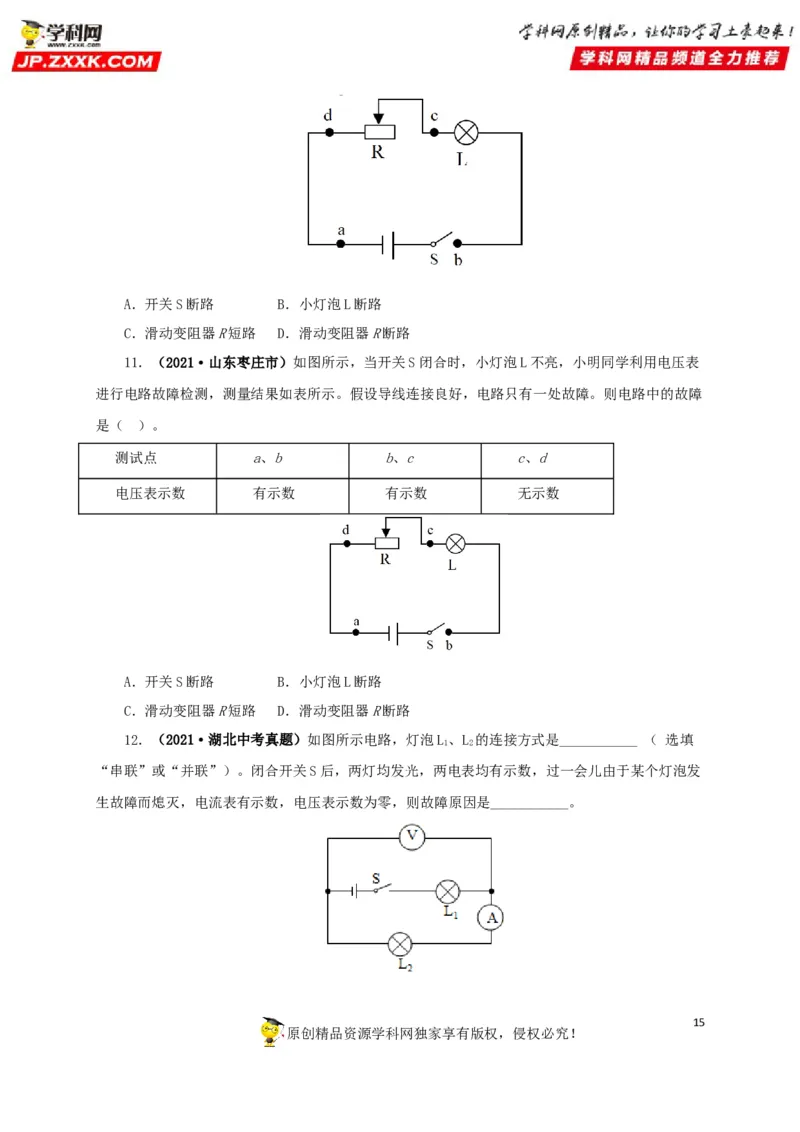

10．（2021·山东枣庄市）如图所示，当开关S闭合时，小灯泡L不亮，小明同学利用电压表
进行电路故障检测，测量结果如表所示。假设导线连接良好，电路只有一处故障。则电路中的故障
是（ ）。
测试点 a、b b、c c、d
电压表示数 有示数 有示数 无示数
14
原创精品资源学科网独家享有版权，侵权必究！A．开关S断路 B．小灯泡L断路
C．滑动变阻器R短路 D．滑动变阻器R断路
11．（2021·山东枣庄市）如图所示，当开关S闭合时，小灯泡L不亮，小明同学利用电压表
进行电路故障检测，测量结果如表所示。假设导线连接良好，电路只有一处故障。则电路中的故障
是（ ）。
测试点 a、b b、c c、d
电压表示数 有示数 有示数 无示数
A．开关S断路 B．小灯泡L断路
C．滑动变阻器R短路 D．滑动变阻器R断路
12．（2021·湖北中考真题）如图所示电路，灯泡L、L 的连接方式是___________ （ 选填
1 2
“串联”或“并联”）。闭合开关S后，两灯均发光，两电表均有示数，过一会儿由于某个灯泡发
生故障而熄灭，电流表有示数，电压表示数为零，则故障原因是___________。
15

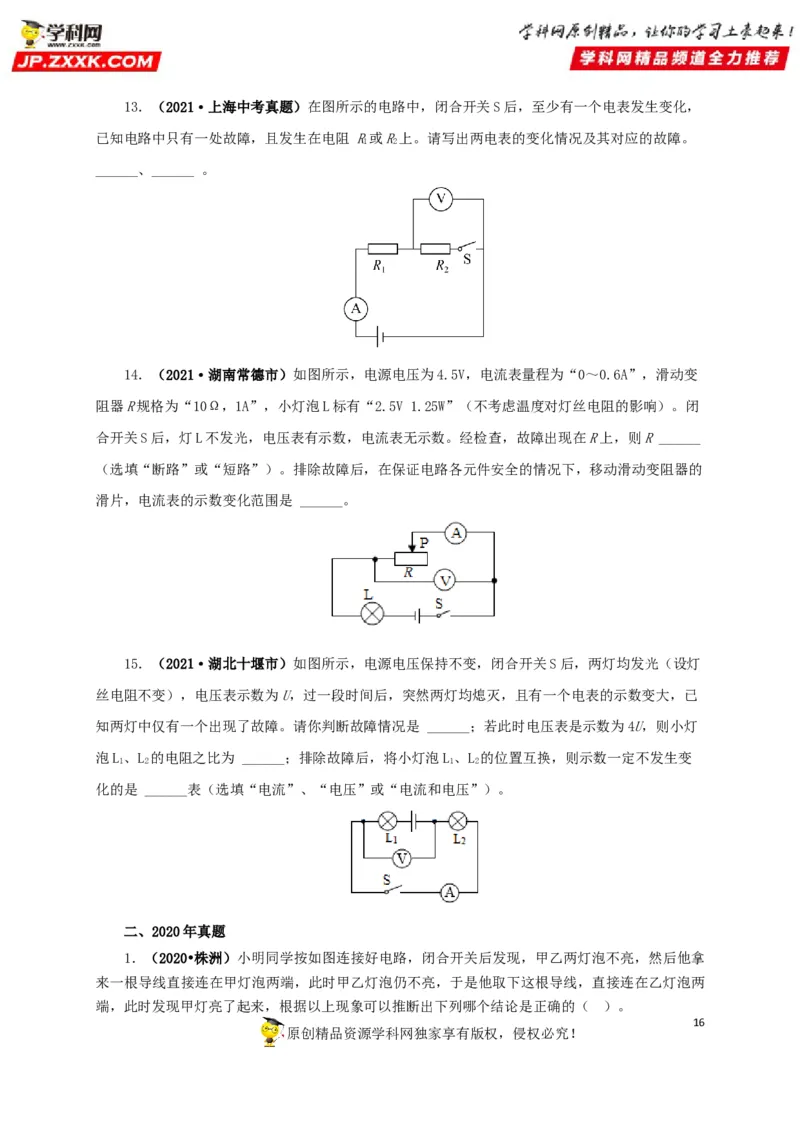

原创精品资源学科网独家享有版权，侵权必究！13．（2021·上海中考真题）在图所示的电路中，闭合开关S后，至少有一个电表发生变化，
已知电路中只有一处故障，且发生在电阻 R或R上。请写出两电表的变化情况及其对应的故障。
1 2
______、______ 。
14．（2021·湖南常德市）如图所示，电源电压为4.5V，电流表量程为“0～0.6A”，滑动变
阻器R规格为“10Ω，1A”，小灯泡L标有“2.5V 1.25W”（不考虑温度对灯丝电阻的影响）。闭
合开关S后，灯L不发光，电压表有示数，电流表无示数。经检查，故障出现在R上，则R ______
（选填“断路”或“短路”）。排除故障后，在保证电路各元件安全的情况下，移动滑动变阻器的
滑片，电流表的示数变化范围是 ______。
15．（2021·湖北十堰市）如图所示，电源电压保持不变，闭合开关S后，两灯均发光（设灯
丝电阻不变），电压表示数为U，过一段时间后，突然两灯均熄灭，且有一个电表的示数变大，已
知两灯中仅有一个出现了故障。请你判断故障情况是 ______；若此时电压表是示数为4U，则小灯
泡L、L 的电阻之比为 ______；排除故障后，将小灯泡L、L 的位置互换，则示数一定不发生变
1 2 1 2
化的是 ______表（选填“电流”、“电压”或“电流和电压”）。
二、2020年真题

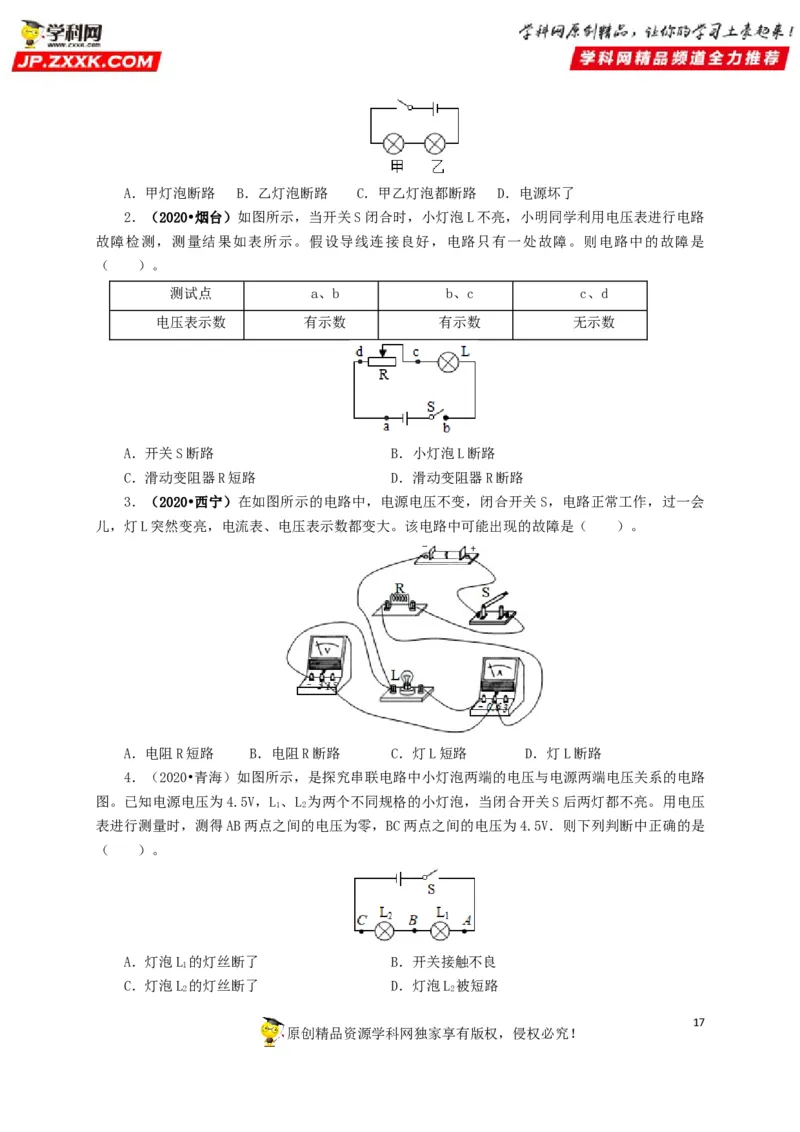

1．（2020•株洲）小明同学按如图连接好电路，闭合开关后发现，甲乙两灯泡不亮，然后他拿
来一根导线直接连在甲灯泡两端，此时甲乙灯泡仍不亮，于是他取下这根导线，直接连在乙灯泡两
端，此时发现甲灯亮了起来，根据以上现象可以推断出下列哪个结论是正确的（ ）。
16
原创精品资源学科网独家享有版权，侵权必究！A．甲灯泡断路 B．乙灯泡断路 C．甲乙灯泡都断路 D．电源坏了
2．（2020•烟台）如图所示，当开关S闭合时，小灯泡L不亮，小明同学利用电压表进行电路
故障检测，测量结果如表所示。假设导线连接良好，电路只有一处故障。则电路中的故障是
（ ）。
测试点 a、b b、c c、d
电压表示数 有示数 有示数 无示数
A．开关S断路 B．小灯泡L断路
C．滑动变阻器R短路 D．滑动变阻器R断路
3．（2020•西宁）在如图所示的电路中，电源电压不变，闭合开关 S，电路正常工作，过一会
儿，灯L突然变亮，电流表、电压表示数都变大。该电路中可能出现的故障是（ ）。
A．电阻R短路 B．电阻R断路 C．灯L短路 D．灯L断路
4．（2020•青海）如图所示，是探究串联电路中小灯泡两端的电压与电源两端电压关系的电路
图。已知电源电压为4.5V，L 、L 为两个不同规格的小灯泡，当闭合开关S后两灯都不亮。用电压
1 2
表进行测量时，测得AB两点之间的电压为零，BC两点之间的电压为4.5V．则下列判断中正确的是
（ ）。
A．灯泡L 的灯丝断了 B．开关接触不良
1
C．灯泡L 的灯丝断了 D．灯泡L 被短路
2 2
17
原创精品资源学科网独家享有版权，侵权必究！三、2019年真题

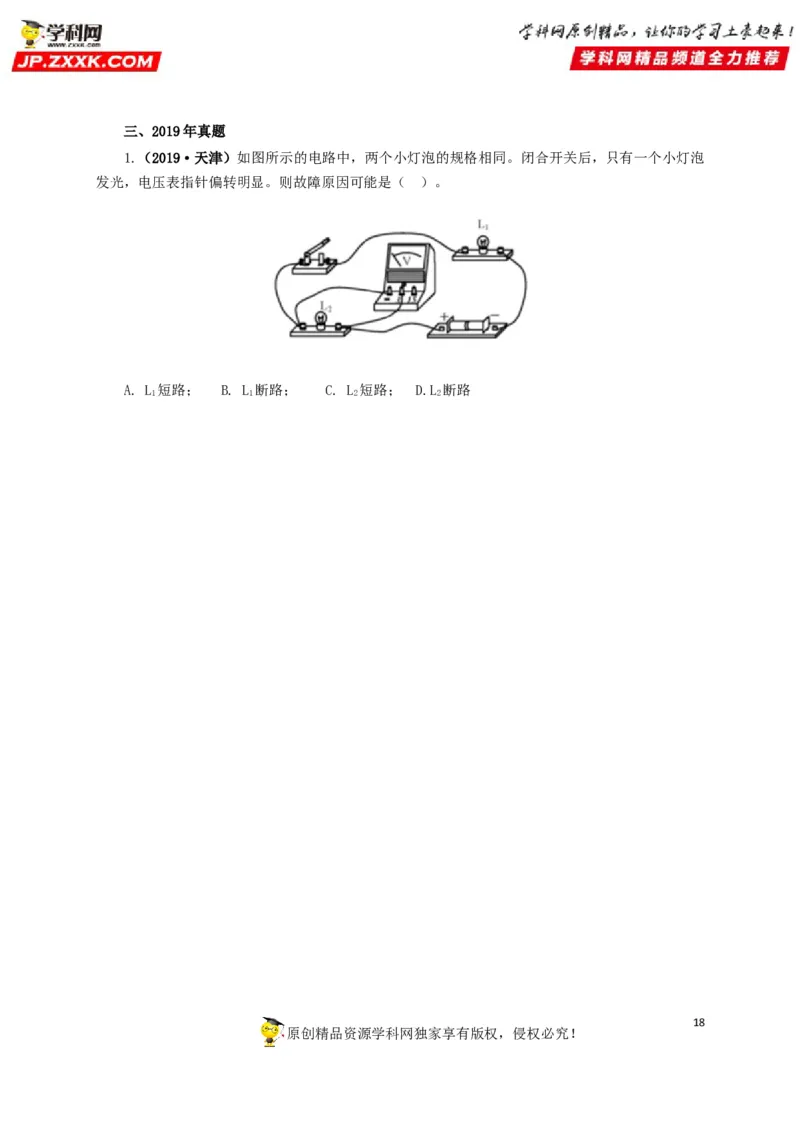

1.（2019·天津）如图所示的电路中，两个小灯泡的规格相同。闭合开关后，只有一个小灯泡
发光，电压表指针偏转明显。则故障原因可能是（ ）。
A. L 短路； B. L 断路； C. L 短路； D.L 断路
1 1 2 2
18
