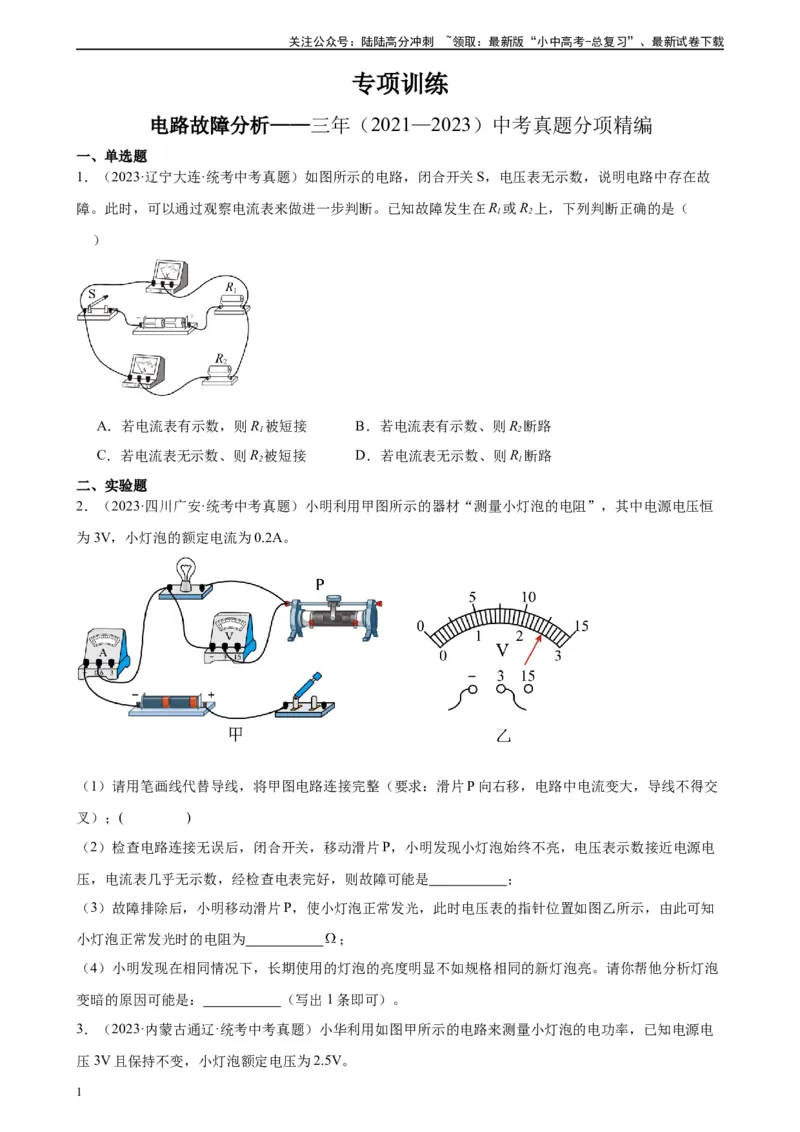

专项训练
电路故障分析——三年（2021—2023）中考真题分项精编
一、单选题
1．（2023·辽宁大连·统考中考真题）如图所示的电路，闭合开关S，电压表无示数，说明电路中存在故
障。此时，可以通过观察电流表来做进一步判断。已知故障发生在R 或R 上，下列判断正确的是（
1 2
）
A．若电流表有示数，则R 被短接 B．若电流表有示数、则R 断路
1 2
C．若电流表无示数、则R 被短接 D．若电流表无示数、则R 断路
2 1
二、实验题
2．（2023·四川广安·统考中考真题）小明利用甲图所示的器材“测量小灯泡的电阻”，其中电源电压恒
为3V，小灯泡的额定电流为0.2A。
（1）请用笔画线代替导线，将甲图电路连接完整（要求：滑片P向右移，电路中电流变大，导线不得交
叉）；( )
（2）检查电路连接无误后，闭合开关，移动滑片P，小明发现小灯泡始终不亮，电压表示数接近电源电
压，电流表几乎无示数，经检查电表完好，则故障可能是 ；
（3）故障排除后，小明移动滑片P，使小灯泡正常发光，此时电压表的指针位置如图乙所示，由此可知
小灯泡正常发光时的电阻为 ；
（4）小明发现在相同情况下，长期使用的灯泡的亮度明显不如规格相同的新灯泡亮。请你帮他分析灯泡
变暗的原因可能是： （写出1条即可）。
3．（2023·内蒙古通辽·统考中考真题）小华利用如图甲所示的电路来测量小灯泡的电功率，已知电源电
压3V且保持不变，小灯泡额定电压为2.5V。
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

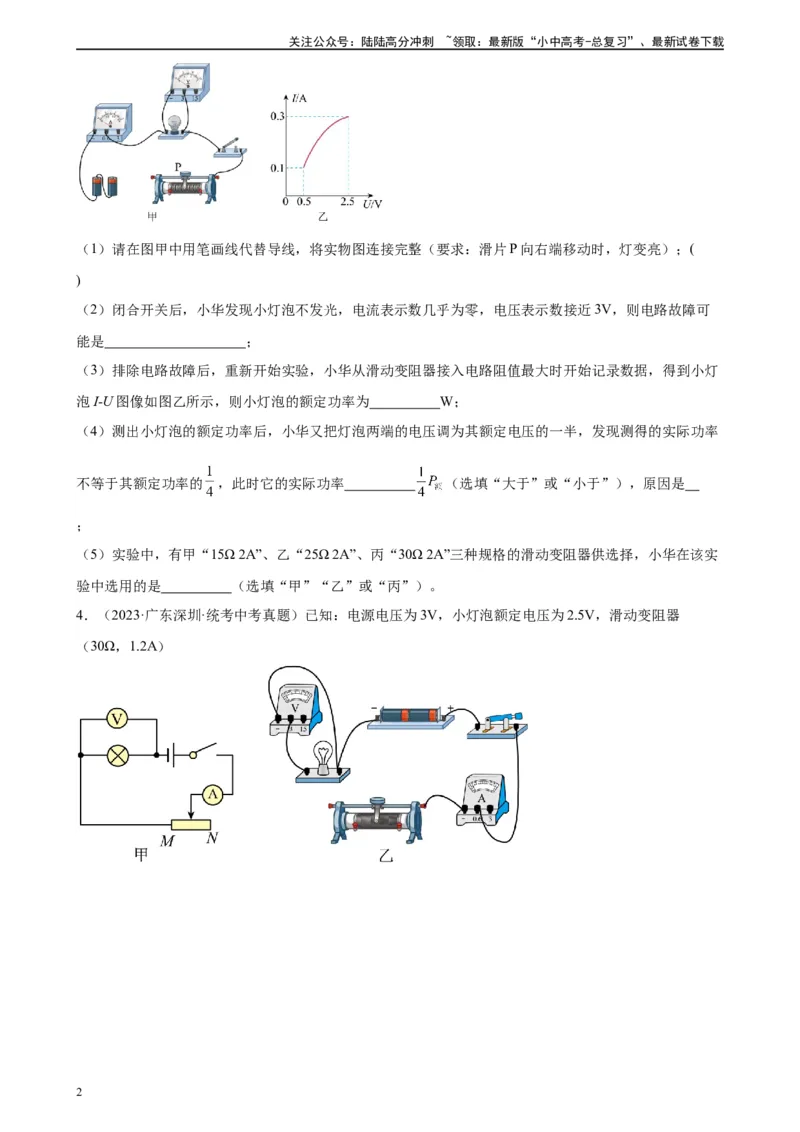

（1）请在图甲中用笔画线代替导线，将实物图连接完整（要求：滑片P向右端移动时，灯变亮）；(
)
（2）闭合开关后，小华发现小灯泡不发光，电流表示数几乎为零，电压表示数接近3V，则电路故障可
能是 ；
（3）排除电路故障后，重新开始实验，小华从滑动变阻器接入电路阻值最大时开始记录数据，得到小灯
泡I-U图像如图乙所示，则小灯泡的额定功率为 W；
（4）测出小灯泡的额定功率后，小华又把灯泡两端的电压调为其额定电压的一半，发现测得的实际功率
不等于其额定功率的 ，此时它的实际功率 （选填“大于”或“小于”），原因是
；
（5）实验中，有甲“15Ω 2A”、乙“25Ω 2A”、丙“30Ω 2A”三种规格的滑动变阻器供选择，小华在该实
验中选用的是 （选填“甲”“乙”或“丙”）。
4．（2023·广东深圳·统考中考真题）已知：电源电压为3V，小灯泡额定电压为2.5V，滑动变阻器
（30Ω，1.2A）
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（1）请帮助亮亮根据电路图，连接实物图；（要求：滑片在最右端时，电阻最大。）( )
（2）在闭合开关前，滑动变阻器滑片需要调到端 （选填“M”或“N”）；
（3）亮亮同学检查电路连接正确，并且电路元件没有故障后，闭合开关，发现小灯泡不发光，电流表偏
转角度很小，请问故障原因是： ，接下来亮亮同学的提作方法是： ；
（4）实验数据如下图：
电压U/V 1 1.5 2 2.5 2.8
电流I/A 0.14 0.21 0.27 0.3 0.31
请问：正常发光时，小灯泡的电阻是： Ω；
（5）由实验数据说明：小灯泡的电阻随电压的增大而 ；（选填：“增大”，“变小”或“不
变”）
（6）小白同学在电路连接正确后，闭合开关，小灯泡亮了一下之后就熄灭，电流表无示数，电压表有示
数，请在图丙中，画出电压表指针指的位置。（用带箭头的线段表示）( )
5．（2023·湖南长沙·统考中考真题）小明用图甲所示的电路来测未知电阻R的阻值，图乙是他连接的实
验线路。
（1） 图乙中有一根导线接错了，请在这根导线上打“×”，并画线改到正确的位置；
（2）图丙是正确连接电路后某一次实验时电表的示数，则被测电阻此次的测量值为 Ω。
（3）小霞用图甲所示的电路测未知电阻时，闭合开关后发现电流表和电压表均无示数，老师告诉她故障
只有一处，发生在开关或滑动变阻器上，小明帮她提出两种检测故障的方案。
方案一：互换电流表和电压表的位置，闭合开关后观察电表的示数。
方案二：把电压表拆下来并联在开关的两端，闭合开关后观察电压表的示数。
你支持方案 ，根据所选方案写出电表示数的情况和对应的故障 。
6．（2023·湖南邵阳·统考中考真题）欢欢与乐乐同学利用图甲所示的电路测量未知电阻R 的阻值。
x
3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

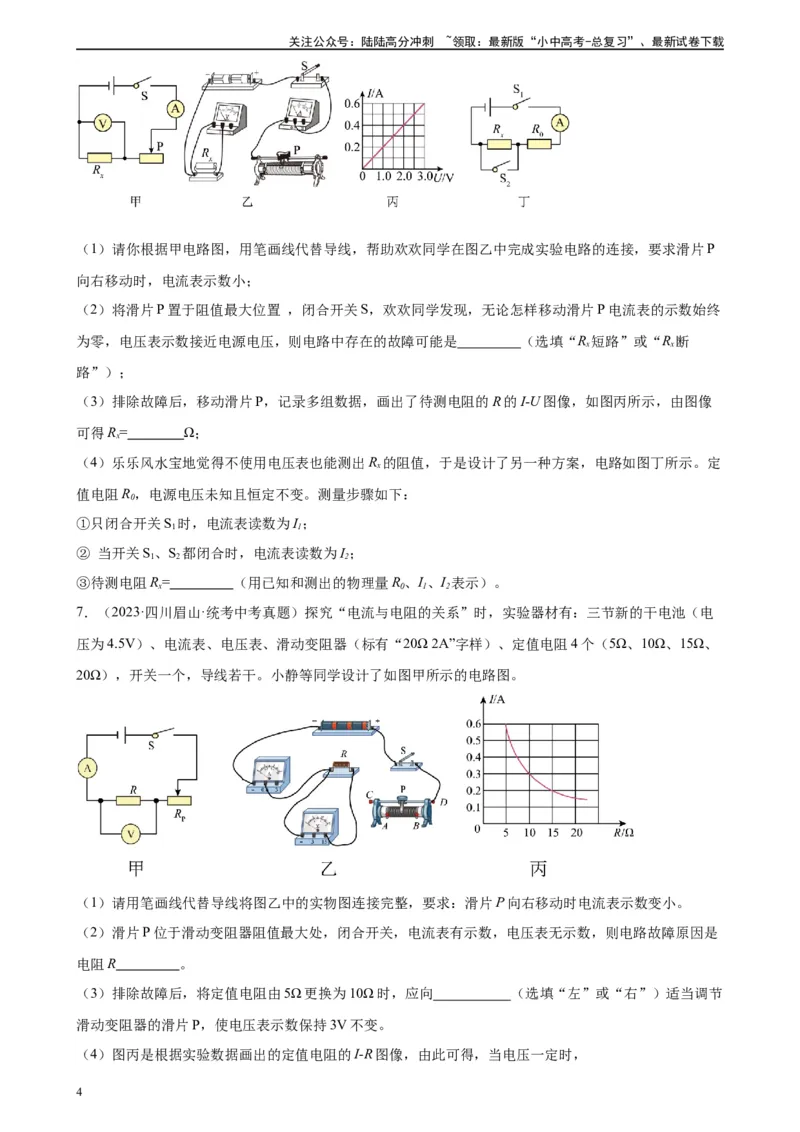

（1）请你根据甲电路图，用笔画线代替导线，帮助欢欢同学在图乙中完成实验电路的连接，要求滑片P
向右移动时，电流表示数小；
（2）将滑片P置于阻值最大位置 ，闭合开关S，欢欢同学发现，无论怎样移动滑片P电流表的示数始终
为零，电压表示数接近电源电压，则电路中存在的故障可能是 （选填“R 短路”或“R 断
x x
路”）；
（3）排除故障后，移动滑片P，记录多组数据，画出了待测电阻的R的I-U图像，如图丙所示，由图像
可得R= Ω；
x
（4）乐乐风水宝地觉得不使用电压表也能测出R 的阻值，于是设计了另一种方案，电路如图丁所示。定
x
值电阻R，电源电压未知且恒定不变。测量步骤如下：
0
①只闭合开关S 时，电流表读数为I；
1 1
② 当开关S、S 都闭合时，电流表读数为I；
1 2 2
③待测电阻R= （用已知和测出的物理量R、I、I 表示）。
x 0 1 2
7．（2023·四川眉山·统考中考真题）探究“电流与电阻的关系”时，实验器材有：三节新的干电池（电
压为4.5V）、电流表、电压表、滑动变阻器（标有“20Ω 2A”字样）、定值电阻4个（5Ω、10Ω、15Ω、
20Ω），开关一个，导线若干。小静等同学设计了如图甲所示的电路图。
（1）请用笔画线代替导线将图乙中的实物图连接完整，要求：滑片P向右移动时电流表示数变小。
（2）滑片P位于滑动变阻器阻值最大处，闭合开关，电流表有示数，电压表无示数，则电路故障原因是
电阻R 。
（3）排除故障后，将定值电阻由5Ω更换为10Ω时，应向 （选填“左”或“右”）适当调节
滑动变阻器的滑片P，使电压表示数保持3V不变。
（4）图丙是根据实验数据画出的定值电阻的I-R图像，由此可得，当电压一定时，
4关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

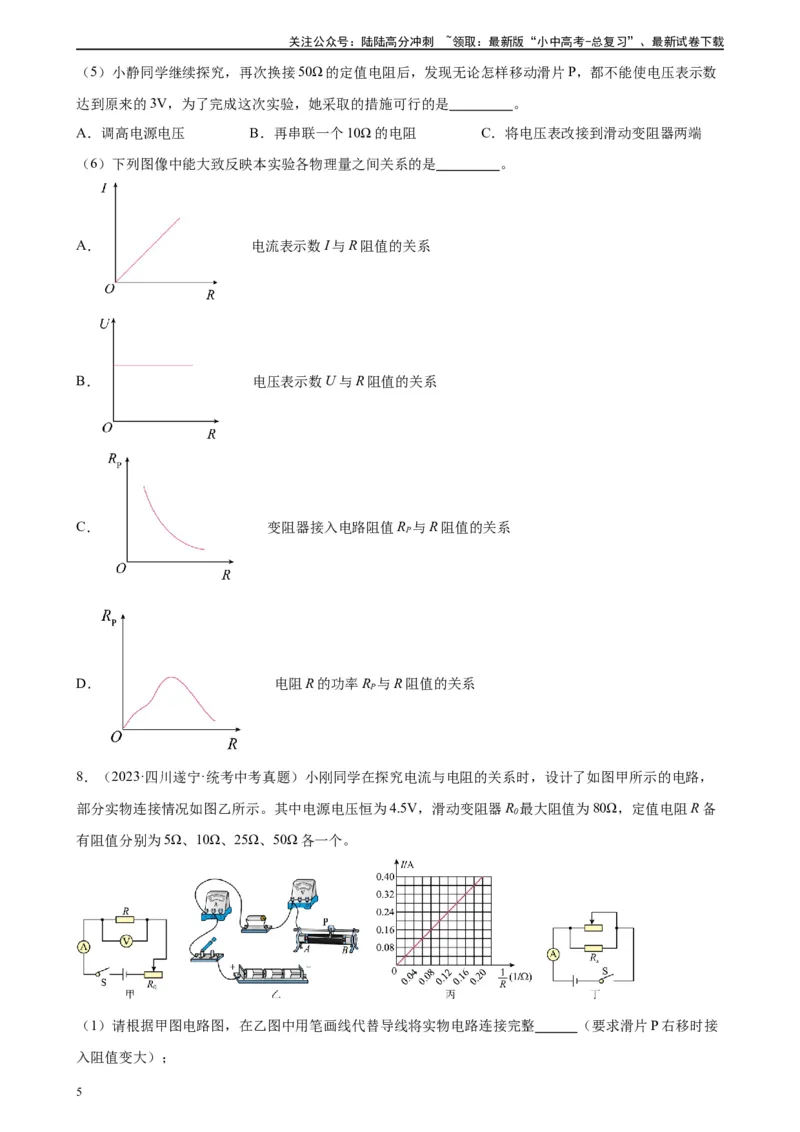

（5）小静同学继续探究，再次换接50Ω的定值电阻后，发现无论怎样移动滑片P，都不能使电压表示数
达到原来的3V，为了完成这次实验，她采取的措施可行的是 。
A．调高电源电压 B．再串联一个10Ω的电阻 C．将电压表改接到滑动变阻器两端
（6）下列图像中能大致反映本实验各物理量之间关系的是 。
A． 电流表示数I与R阻值的关系
B． 电压表示数U与R阻值的关系
C． 变阻器接入电路阻值R 与R阻值的关系
P
D． 电阻R的功率R 与R阻值的关系
P
8．（2023·四川遂宁·统考中考真题）小刚同学在探究电流与电阻的关系时，设计了如图甲所示的电路，
部分实物连接情况如图乙所示。其中电源电压恒为4.5V，滑动变阻器R 最大阻值为80Ω，定值电阻R备
0
有阻值分别为5Ω、10Ω、25Ω、50Ω各一个。
（1）请根据甲图电路图，在乙图中用笔画线代替导线将实物电路连接完整 （要求滑片P右移时接
入阻值变大）；
5关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

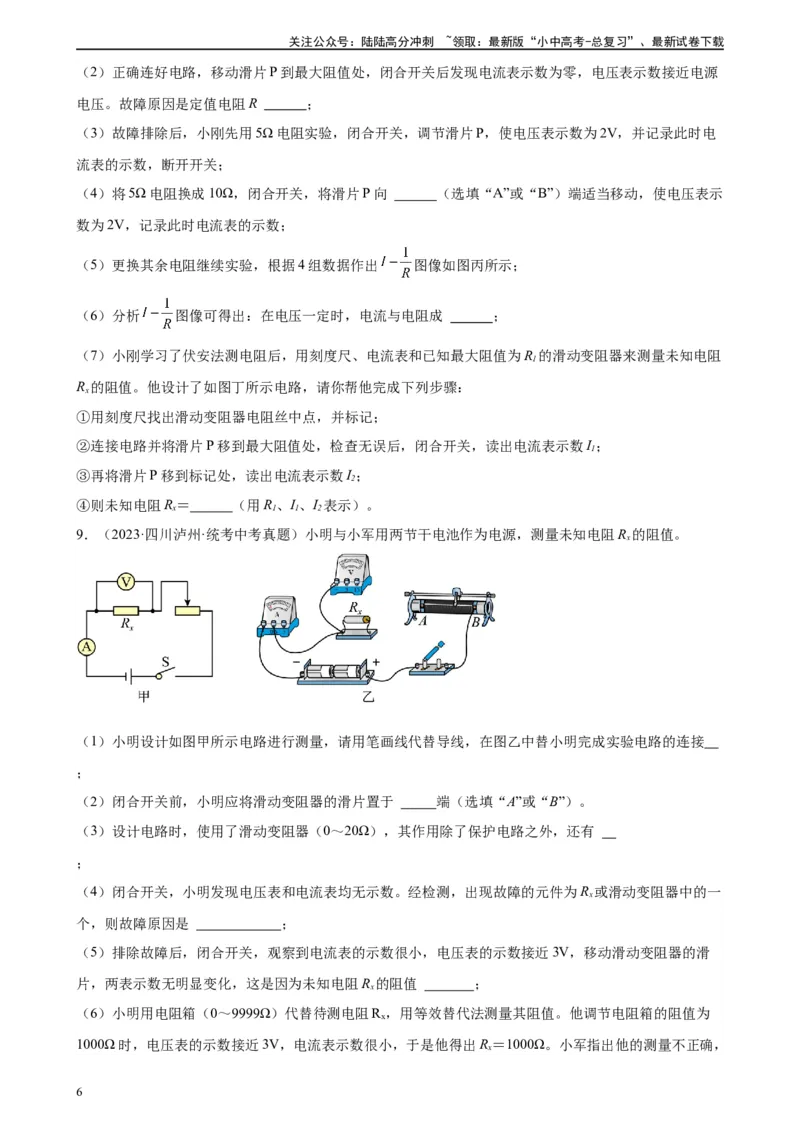

（2）正确连好电路，移动滑片P到最大阻值处，闭合开关后发现电流表示数为零，电压表示数接近电源
电压。故障原因是定值电阻R ；
（3）故障排除后，小刚先用5Ω电阻实验，闭合开关，调节滑片P，使电压表示数为2V，并记录此时电
流表的示数，断开开关；
（4）将5Ω电阻换成10Ω，闭合开关，将滑片P向 （选填“A”或“B”）端适当移动，使电压表示
数为2V，记录此时电流表的示数；
（5）更换其余电阻继续实验，根据4组数据作出 图像如图丙所示；
（6）分析 图像可得出：在电压一定时，电流与电阻成 ；
（7）小刚学习了伏安法测电阻后，用刻度尺、电流表和已知最大阻值为R 的滑动变阻器来测量未知电阻
1
R 的阻值。他设计了如图丁所示电路，请你帮他完成下列步骤：
x
①用刻度尺找出滑动变阻器电阻丝中点，并标记；
②连接电路并将滑片P移到最大阻值处，检查无误后，闭合开关，读出电流表示数I；
1
③再将滑片P移到标记处，读出电流表示数I；
2
④则未知电阻R＝ （用R、I、I 表示）。
x 1 1 2
9．（2023·四川泸州·统考中考真题）小明与小军用两节干电池作为电源，测量未知电阻R 的阻值。
x
（1）小明设计如图甲所示电路进行测量，请用笔画线代替导线，在图乙中替小明完成实验电路的连接
；
（2）闭合开关前，小明应将滑动变阻器的滑片置于 端（选填“A”或“B”）。
（3）设计电路时，使用了滑动变阻器（0～20Ω），其作用除了保护电路之外，还有
；
（4）闭合开关，小明发现电压表和电流表均无示数。经检测，出现故障的元件为R 或滑动变阻器中的一
x
个，则故障原因是 ；
（5）排除故障后，闭合开关，观察到电流表的示数很小，电压表的示数接近3V，移动滑动变阻器的滑
片，两表示数无明显变化，这是因为未知电阻R 的阻值 ；
x
（6）小明用电阻箱（0～9999Ω）代替待测电阻R ，用等效替代法测量其阻值。他调节电阻箱的阻值为
x
1000Ω时，电压表的示数接近3V，电流表示数很小，于是他得出R＝1000Ω。小军指出他的测量不正确，
x
6关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

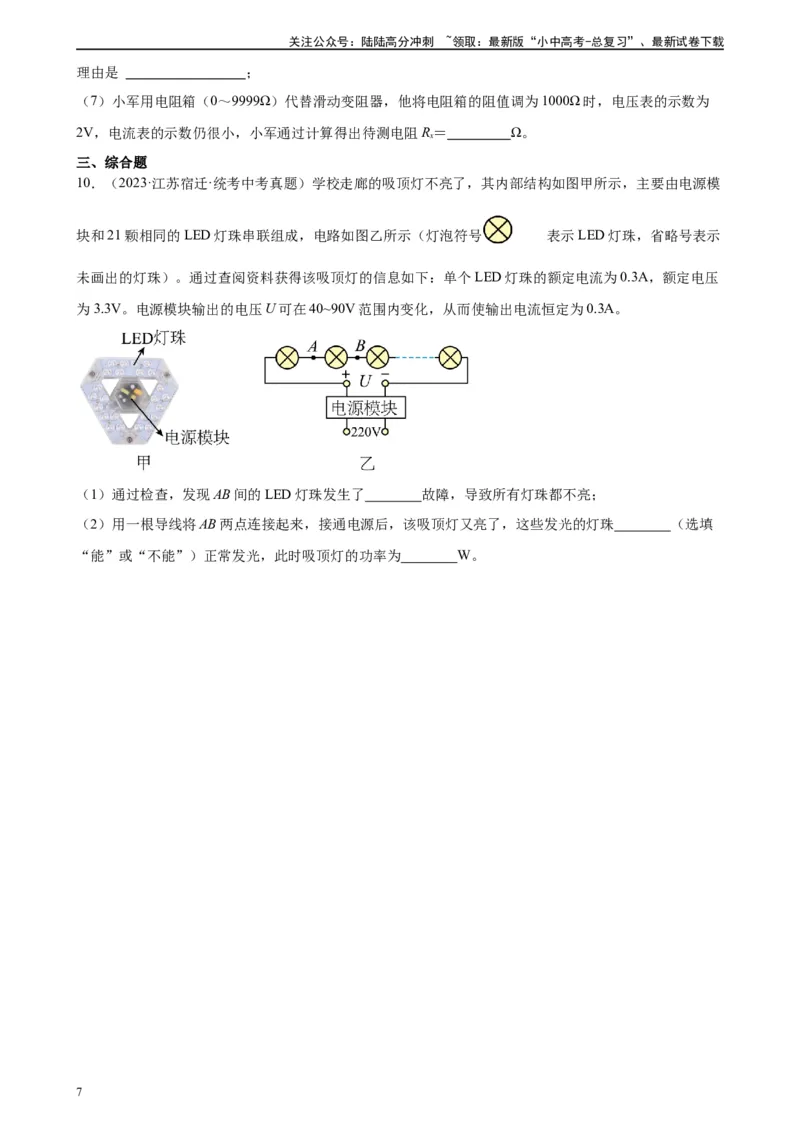

理由是 ；
（7）小军用电阻箱（0～9999Ω）代替滑动变阻器，他将电阻箱的阻值调为1000Ω时，电压表的示数为
2V，电流表的示数仍很小，小军通过计算得出待测电阻R＝ Ω。
x
三、综合题
10．（2023·江苏宿迁·统考中考真题）学校走廊的吸顶灯不亮了，其内部结构如图甲所示，主要由电源模
块和21颗相同的LED灯珠串联组成，电路如图乙所示（灯泡符号 表示LED灯珠，省略号表示
未画出的灯珠）。通过查阅资料获得该吸顶灯的信息如下：单个LED灯珠的额定电流为0.3A，额定电压
为3.3V。电源模块输出的电压U可在40~90V范围内变化，从而使输出电流恒定为0.3A。
（1）通过检查，发现AB间的LED灯珠发生了 故障，导致所有灯珠都不亮；
（2）用一根导线将AB两点连接起来，接通电源后，该吸顶灯又亮了，这些发光的灯珠 （选填
“能”或“不能”）正常发光，此时吸顶灯的功率为 W。
