专题 09 电路、电流、电压和电阻

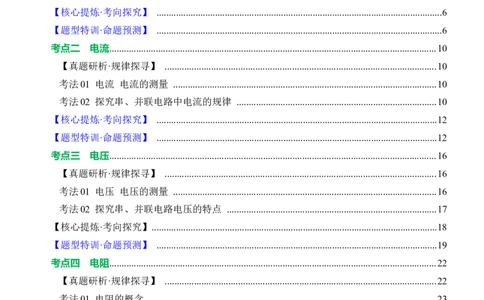

考情分析................................................................................................................................................2

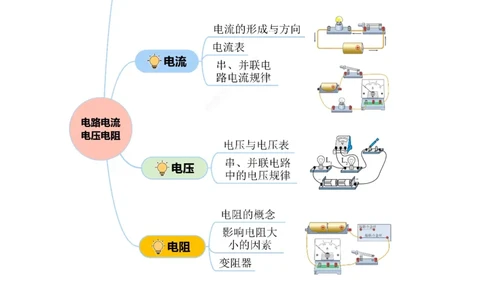

知识建构................................................................................................................................................3
考点一 电路........................................................................................................................................4
【真题研析·规律探寻】 .....................................................................................................................4
考法01 摩擦起电 ............................................................................................................................4
考法02 电路与电路设计 ................................................................................................................4
考法03 电路故障分析 ....................................................................................................................5
【核心提炼·考向探究】 .....................................................................................................................6
【题型特训·命题预测】 .....................................................................................................................6
考点二 电流......................................................................................................................................10
【真题研析·规律探寻】 ...............................................................................................................10
考法01 电流 电流的测量 ............................................................................................................10
考法02 探究串、并联电路中电流的规律 ..................................................................................10
【核心提炼·考向探究】 ...................................................................................................................12
【题型特训·命题预测】 ...................................................................................................................12
考点三 电压......................................................................................................................................16
【真题研析·规律探寻】 ...............................................................................................................16
考法01 电压 电压的测量 ............................................................................................................16
考法02 探究串、并联电路电压的特点 ......................................................................................17
【核心提炼·考向探究】.....................................................................................................................18
【题型特训·命题预测】 ...................................................................................................................19
考点四 电阻......................................................................................................................................22
【真题研析·规律探寻】 ...............................................................................................................22
考法01 电阻的概念 ......................................................................................................................23
考法02 探究影响导体电阻大小的因素 ......................................................................................24
考法03 变阻器 ..............................................................................................................................23
【核心提炼·考向探究】.....................................................................................................................25
【题型特训·命题预测】 ...................................................................................................................25考点

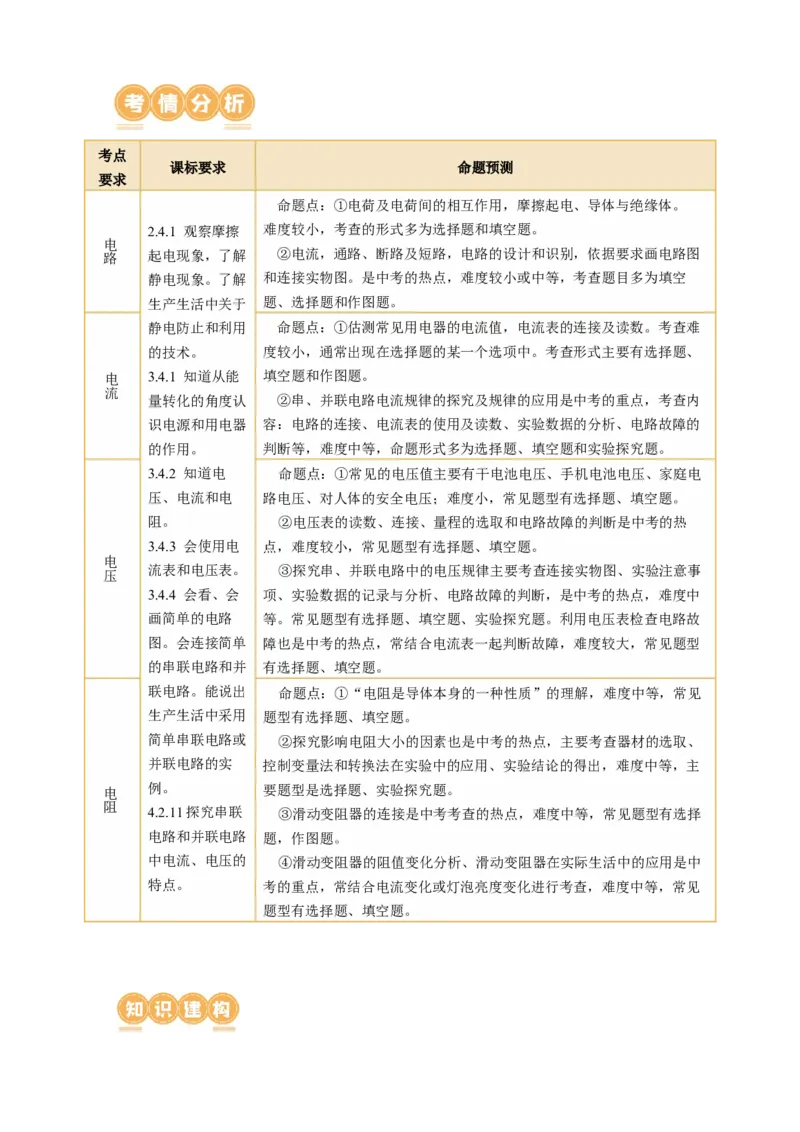

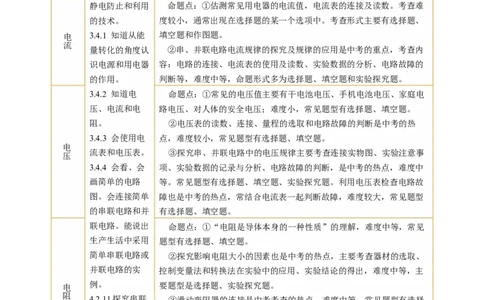

课标要求 命题预测
要求
命题点：①电荷及电荷间的相互作用，摩擦起电、导体与绝缘体。
2.4.1 观察摩擦 难度较小，考查的形式多为选择题和填空题。
电
路 起电现象，了解 ②电流，通路、断路及短路，电路的设计和识别，依据要求画电路图
静电现象。了解 和连接实物图。是中考的热点，难度较小或中等，考查题目多为填空
生产生活中关于 题、选择题和作图题。
静电防止和利用 命题点：①估测常见用电器的电流值，电流表的连接及读数。考查难
的技术。 度较小，通常出现在选择题的某一个选项中。考查形式主要有选择题、
电 3.4.1 知道从能 填空题和作图题。
流
量转化的角度认 ②串、并联电路电流规律的探究及规律的应用是中考的重点，考查内
识电源和用电器 容：电路的连接、电流表的使用及读数、实验数据的分析、电路故障的
的作用。 判断等，难度中等，命题形式多为选择题、填空题和实验探究题。
3.4.2 知道电 命题点：①常见的电压值主要有干电池电压、手机电池电压、家庭电
压、电流和电 路电压、对人体的安全电压；难度小，常见题型有选择题、填空题。
阻。 ②电压表的读数、连接、量程的选取和电路故障的判断是中考的热
3.4.3 会使用电 点，难度较小，常见题型有选择题、填空题。
电
流表和电压表。 ③探究串、并联电路中的电压规律主要考查连接实物图、实验注意事
压
3.4.4 会看、会 项、实验数据的记录与分析、电路故障的判断，是中考的热点，难度中
画简单的电路 等。常见题型有选择题、填空题、实验探究题。利用电压表检查电路故
图。会连接简单 障也是中考的热点，常结合电流表一起判断故障，难度较大，常见题型
的串联电路和并 有选择题、填空题。
联电路。能说出 命题点：①“电阻是导体本身的一种性质”的理解，难度中等，常见
生产生活中采用 题型有选择题、填空题。
简单串联电路或 ②探究影响电阻大小的因素也是中考的热点，主要考查器材的选取、
并联电路的实 控制变量法和转换法在实验中的应用、实验结论的得出，难度中等，主
电 例。 要题型是选择题、实验探究题。
阻
4.2.11探究串联 ③滑动变阻器的连接是中考考查的热点，难度中等，常见题型有选择
电路和并联电路 题，作图题。
中电流、电压的 ④滑动变阻器的阻值变化分析、滑动变阻器在实际生活中的应用是中
特点。 考的重点，常结合电流变化或灯泡亮度变化进行考查，难度中等，常见
题型有选择题、填空题。考点一 电路考法01 摩擦起电
1. （2023·山东淄博·中考真题）用丝绸摩擦过的玻璃棒（带正电）接触验电器的金属球，验电器
的金属箔片张开，如图所示。下列说法正确的是（ ）
A．丝绸和玻璃棒摩擦的过程中创造了电荷
B．丝绸和玻璃棒摩擦的过程中，玻璃棒得到电子
C．验电器的箔片张开是因为两个箔片都带了负电荷
D．玻璃棒接触验电器的金属球时，金属球上的部分电子转移到玻璃棒上

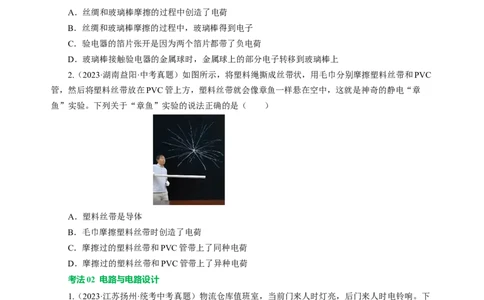

2.（2023·湖南益阳·中考真题）如图所示，将塑料绳撕成丝带状，用毛巾分别摩擦塑料丝带和PVC
管，然后将塑料丝带放在PVC管上方，塑料丝带就会像章鱼一样悬在空中，这就是神奇的静电“章
鱼”实验。下列关于“章鱼”实验的说法正确的是（ ）
A．塑料丝带是导体
B．毛巾摩擦塑料丝带时创造了电荷
C．摩擦过的塑料丝带和PVC管带上了同种电荷
D．摩擦过的塑料丝带和PVC管带上了异种电荷
考法02 电路与电路设计
1.（2023·江苏扬州·统考中考真题）物流仓库值班室，当前门来人时灯亮，后门来人时电铃响。下
列电路设计符合要求的是（ ）
A B C D
2.（2023四川自贡·中考题）“创新”实验小组的同学要设计一个自动防盗报警电路。要求：晚间
开关S闭合后，灯亮电铃不响；当房门被打开时，细导线AB被扯断，灯亮且电铃发声自动报警。请按要求用直线连接如图所示的电路元件。
考法03 电路故障分析
1.（2023·江苏盐城·中考真题）在如图所示的电路中，闭合开关，灯泡都不发光。为了寻找灯泡不
亮的原因，将一根完好的导线一端固定在电源正极，另一端依次接触a、b、c、d四个接线柱，发现只
有与d接线柱接触时灯泡L 才发光。若电路中只有一处断路，位置可能是（ ）
1
A．导线① B．开关
C．导线② D．灯泡L
2
知识 概念（1）摩擦起电现象
用摩擦的方法是物体带电叫做 起电。带电的物体能吸引 物体。
（2）两种电荷及相互作用
①两种电荷
正电荷：用丝绸摩擦过的玻璃棒带的电荷叫做 电荷。
负电荷：用毛皮摩擦过的橡胶棒带的电荷叫做 电荷。
②电荷间的相互作用规律：同种电荷互相 ，异种电荷互相 。
（3）导体和绝缘体
电荷与
（4）电路
电路
①组成： 、 、 和导线四种电路元件。
②电路图。
③通路、断路、短路
通路：正常接通的电路，用电器能工作；断路：某处被断开、无电流通过
的电路；短路：短路就是指直接用导线将电源 、 极相连的电路。发
生短路时，用电器不工作，电路中有很大的电流，会烧坏电源引起火灾。
（5）串联电路和并联电路。
（6）串、并联电路的设计。
1. 【传统文化】“金陵金箔”是国家级非物质文化遗产，手工打造的金箔轻薄柔软，不能用手直
接拿取，正确拿取的方法是：手持羽毛轻轻扫过纸垫，如图甲所示；再将羽毛靠近工作台上方的金箔，
羽毛即可将金箔吸住，如图乙所示，羽毛扫过纸垫的结果和吸住金箔的原因，分别是（ ）
A．摩擦使得羽毛和纸垫带异种电荷；异种电荷相互吸引
B．摩擦使得羽毛和纸垫带异种电荷；带电物体吸引轻小物体
C．摩擦使得羽毛和纸垫带同种电荷；异种电荷相互吸引
D．摩擦使得羽毛和纸垫带同种电荷；带电物体吸引轻小物体
2. 可充电扫地机器人是一种能对地面进行自动吸尘的智能家用电器，如图所示。下列关于扫地机
器人的说法，正确的是（ ）
A．充电时，它的电池相当于电源
B．扫地时，它的电池相当于用电器
C．充电时，它的电池将内能转化为电能D．扫地时，它的电池将化学能转化为电能
3. 【新情境】2023年9月28日，杭州第19届亚运会击剑女子团体花剑决赛，中国队夺得金牌。
图是中国女子选手王雨婷在决赛中对阵韩国选手蔡松吾的比赛情景，如果王雨婷的剑S 击中对方的得
A
分有效部位，相应的电路会触发L 灯亮，对方运动员的剑S 击中王雨婷击剑服的有效部位，L 灯亮，
B B A
图2中能反映此工作原理的是（ ）
A B
C． D．
4.【学科综合】下列展示的四幅图，对其中所涉及的物理知识，说法正确的是（ ）
A．甲图，这是柴油机的吸气冲程，吸入汽缸的是空气
B．乙图，玻璃棒与丝绸摩擦，玻璃的原子核束缚电子的本领比丝绸的原子核束缚电子的本领强
C．丙图，这是验电器，只用它就能检测出物体是带正电还是带负电
D．丁图，通过研究水流的形成过程来认识电流是怎么形成的，运用了类比的科学研究方法
5. （多选题）图甲是一种电蚊拍，具有照明和灭蚊的功能，其简化后的电路图如图乙所示。关于
该电蚊拍的说法正确的是（ ）A．灯和灭蚊网是串联的
B．灯和灭蚊网是并联的
C．只闭合开关S，照明灯发光
1
D．只闭合开关S，启动灭蚊功能
2
6. 如图所示，开关S闭合时，小灯泡L、L 都不亮，用一段导线的两端接触a、b两点时两小灯泡
1 2
都不亮；接触b、c两点时，两小灯泡也不亮；接触c、d两点时，两小灯泡都亮。对此，下列判断中可
能的是（ ）
A．小灯泡L 断路 B．小灯泡L 断路
1 2
C．开关S断路 D．小灯泡L 短路
2
7. 【新科技】比亚迪已成为今年世界排名升幅最大的中国企业。在“双碳”目标成为全球共识的
背景下，比亚迪依靠不懈的技术创新，走出一条可持续创新发展之路。下图就是比亚迪研发出的刀片
电池，在充电时刀片电池相当于 （选填“电源”或“用电器”）。
8．物理与生活密不可分，利用小小的塑料瓶就能帮助我们掌握很多物理知识。如图甲，瓶盖上的
竖条纹是为了 摩擦；如图乙，与毛皮摩擦过的塑料瓶能吸引碎纸屑，是因为与毛皮摩擦使瓶子
带上了 ；如图丙，用材质较硬的塑料瓶、透明吸管和橡胶塞制成的气压计，在1楼标记好稳定
后的管中水位，当气压计位于温度相同的23楼时，发现稳定后的管中水位略有升高，说明大气压随高
度增加而 （填“增大”、“不变”或“减小”）；如图丁， 把装水的塑料瓶放在酒精灯上加热，
塑料瓶没有被烧漏，水在其中的作用是 （填“热传导”、“对流”或“热辐射”）。9. 在“连接并联电路”的实验中，小明用两个不同的小灯泡组成了如图所示的电路。
（1）连接电路时，开关应该处于 状态；
（2）由图可知，小明连接的电路如果闭合开关，电路将处于 （选填“断路”、“通
路”或“短路”）状态；
（3）小明拆除了一根导线，闭合开关后，两个小灯泡都正常发光，拆除的那根线是图中的
，此时电路的连接方式是 ；
【拓展】小红移动了其中一根导线的一个接点，闭合开关后，两个小灯泡都正常发光。请在图中
要移动的导线上画“×”，并用笔代替导线画出所移动的导线。此时，电路的连接方式是 。
10. 图所示是一款道路井盖移动报警电路，开关S闭合后，电路开始工作，在井盖偏离正常位置
（开关S 断开）时亮起警报灯L提醒路人；井盖位置正常（开关S 闭合）时L则不亮；R为保护电阻。
1 1
根据以上要求完成电路图的设计。
考点二 电流考法01 电流 电流的测量
1．（2022·辽宁鞍山·中考真题）一根与丝绸摩擦过的玻璃棒带了电，这是 现象。如图所示，
用此玻璃棒接触原来不带电的验电器金属球，验电器的金属箔张开，这一瞬间电流方向是 （选填
“从A到B”或“从B到A”），金属箔带了 （选填“正”或“负”）电。
2.（2022·菏泽·中考题）关于如图所示的电路有以下判断：①L 和L 两灯泡串联，②L 和L 两灯
1 2 1 2
泡并联，③电流表A 测灯泡L 的电流，④电流表A 测电路中的总电流。其中正确的有（ ）
1 1 2
A．①③ B．①④ C．②③ D．②④
3. （2022·江苏徐州·中考真题）如图所示，电源电压为3V，开关闭合后，电流表A的示数为
0.3A，电流表A 的示数为0.2A灯泡L、L 的连接方式是 联，灯泡L 两端的电压为 V，通过
1 1 2 1
灯泡L 的电流为 A。
2
考法02 探究串联电路、并联电路中电流的规律
1.（2023·四川甘孜·中考题）如图所示，小覃同学所在的兴趣小组正在探究并联电路中电流的规律。
（1）图甲是他们设计的电路图，实验时需要测量A、B、C三处的电流。图乙是他们某次测量时连
接的实验电路，此时电流表测量的是 （选“A”“B”或“C”）处的电流；
（2）小覃同学要测量通过L 的电流，只需将图乙中导线 （选填“a”或“b”）的一端移动
2
到电流表的负接线柱上；重新连接好电路后，闭合开关，电流表的示数如图丙所示，则电流表的示数
为 A；（3）该小组另一位同学测出一组A、B、C三处的电流，数据如下表所示，由此他得出结论：
0.2 0.2 0.4
①干路电流等于各支路电流之和。
②各支路电流相等。
（4）小组内交流讨论后，一致认为该同学的结论不具普遍性，要得到并联电路中电流的规律，还
应该选用规格 （选填“相同”或“不相同”）的灯泡进行实验。
2. （2023·广东·中考题）如题图所示，标有“2.5V 0.3A”的灯泡L 和标有“6V 0.15A”的灯泡L
1 2
连接成 联电路，电源电压可调节；闭合开关S，使电源电压从0V逐渐增加，先正常发光的灯泡
是 ，此时通过另一灯泡的电流是 A。
知识 概念 理解（1）电流I：表示电流强弱的物理量。
（2）电流的单位
①在国际单位制（SI）中：A。
电流与 若不知电流的大小，可
②常用单位有mA、μA。
电流测 以用 法合理地选择
1A=103mA=106mμA
量 电流表的量程。
（3）电流表的使用：观察0刻度、量程与分度
值； 联；电流从“ ”接线柱流入；不允许
接在 。
（1）串联电路的电流规律
串、并 串联电路中，各处的电流 。
联电路 表达式：I＝ 电流的规律是通过探究
中电流 （2）并联电路电流的规律 实验得出的。
的规律 并联电路中，干路电流等于各支路 。
表达式：I＝ 。
1. 下列图中能够直接测出灯L 电流的电路是（ ）
1
A． B．
C． D．
2. （多选题）（2023·辽宁本溪·中考真题）在综合实践课堂上，小红正在做如图的游戏，用毛皮摩
擦过的带负电荷的塑料勺吸引纸片。若游戏过程中塑料勺接触地面，就无法吸引纸片。下列有关游戏
说法正确的是（ ）A．塑料勺带负电荷，是因为它获得了电子
B．摩擦后塑料勺具有磁性，可以吸引纸片
C．与毛皮摩擦后的两把塑料勺，带同种电荷互相排斥
D．塑料勺接地的瞬间，电子定向移动方向即为电流方向
3. 如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流表A 的示数为0.3A，下
1
列说法正确的是（ ）
A．L 与L 串联 B．开关S只控制L
1 2 1
C．L、L 的电流分别是0.3A、0.2A D．L、L 的电流分别是0.5A、0.3A
1 2 1 2
4. 如图所示的电路，请在虚线框里填上电表符号（选填“A”或“V”），使开关S闭合后，电阻
R、R 都可正常工作。
1 2
4. 【新科技】下图是9月25日华为官方最新发布的华为Mate 60，该手机搭载了一块4460mAh的
电池，其中mAh是物理量 的单位；若该手机理论播放视频时间为10小时，则理论播放视频时电
流为 A。
6.（2023·江苏宿迁·中考真题）如图所示，电源电压不变将开关S、S 都闭合，灯泡L 与L 正常发
1 1 2
光，两灯是 联，电流表测量 电流，此时断开S，电流表的示数 （选填“变
1
大”、“变小”或“不变”）。7. 小明和小红在老师的引导下，对部分电学小实验进行探究。
（1）小红连接了如图甲所示的电路图进行实验，将灯泡L 两端的接线柱用一根导线相连接，闭合
2
开关S，灯泡L 将不发光；受小红实验现象启发，为了让两盏灯同时熄灭，小明认为可以不断开开关，
2
而用一根导线同时连接灯泡L 左端和灯泡L 右端的接线柱即可。根据所学知识判断小明 （选填
1 2
“能”或“不能”）这样操作，理由是 ；
（2）如图乙所示，小明和小红又进行了用电流表测电流的小实验，为确保电路安全，实验前开关
应 （选填“闭合”或“断开”）；同时可以看出电流表测的是灯 （选填“L”或“L”）
1 2
的电流，合上开关后，此时电流表示数如图丙所示，则通过该灯的电流是 A。
8. 小明按图示电路图正确连接电路，电阻R标有“5Ω”，灯L标有“3.8V 0.3A”。闭合开关
S，L发光，电流表A和A 正常工作，示数均为0.24A。小明认为出现上述现象的原因是R被短路。该
1
说法是否正确？ ；若正确，写出理由；若不正确，分析出现该实验现象的原因并写出分析过程。
。
9．某同学在探究“串联电路电流的特点”时，将两个规格不同的小灯泡L、L 串联起来，实验电
1 2
路图如图甲所示。
（1）根据实验电路图，用笔画线将图乙中的实物连接起来，电流表测A处电流 。
（2）该同学连接好电路后，用开关“试触”，观察到电流表指针迅速偏转到零刻线左侧，则他连
接的电路存在的问题是 。
（3）正确连接电路后，闭合开关S，发现L 灯不发光，L 灯发光。该同学猜想可能是L 灯被短接
1 2 1
了。他拿来一根导线进行检验，根据看到的现象判断出他的猜想是错误的。
①请写出他检验时的做法及观察到的现象。
做法： 。现象： 。
②请你对L 灯不发光提出一个合理的猜想： 。
110. 小桂和小林在“探究并联电路中电流的规律”的实验中：
（1）他们按如图甲的电路图连接电路，在图乙的实物图中还差一根导线没有连接，请在图中画出
该条导线；
（2）在实验过程中，L 突然熄灭，L 亮度不变，电路可能出现的故障是L 路；
2 1 2
（3）排除故障后，用电流表测出通过L、L 和干路的电流，记录如下表，第三次实验时电流表A
1 2 1
指针指在如图丙的位置，其读数应为 A；小桂分析实验数据后得出结论：并联电路干路电流等
于各支路电流之和，且各支路电流相等。小林认为小桂的结论可能不正确，为了验证这个结论是否正
确，他们应该更换规格 （选填“相同”或“不同”）的灯泡再次实验。
（4）本实验要进行多次实验的目的是 。
实验次数 1 2 3
电流表A 的示数/A 0.18 0.2
1
电流表A 的示数/A 0.18 0.2
2
电流表A的示数/A 0.36 0.4
考点三 电压
考法01 电压 电压的测量
1. （2023·辽宁本溪·中考真题）如图是物理实验操作考试所用干电池，下列关于这节干电池的物理
量估测最合理的是（ ）A．提供的电压约为3.7V B．质量约为500g
C．高度约为6cm D．温度约为50℃
2. （2023·吉林长春·中考真题）在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池。
用电压表测量这个自制电池的电压，其现象如图所示。下列说法正确的是（ ）
A．铜片是电池正极 B．锌片是电池正极
C．盐水不导电 D．电压表正、负接线柱接反了
3.（2023·福建·中考真题）如图所示，电源电压不变，灯L、L 完全相同。闭合S，断开S、S，
1 2 1 2 3
灯L、L 是 联的。闭合S、S，断开S，电压表示数为U；闭合S、S，断开S，电压表示
1 2 1 2 3 1 1 3 2
数为U，则U：U= 。
2 1 2
4.（2021·福建·统考中考真题）图是红外线测温仪原理示意图，R是热敏电阻，其阻值随温度的升
高而减小，定值电阻R 为保护电阻。下列分析正确的是（ ）
0
A．显示仪是由电流表改装成的
B．测较高温度时，R 两端的电压较大
0
C．增大R 的阻值，可增大测温仪的最大测量值
0
D．增大电源电压，可增大测温仪的最大测量值
考法02 探究串、并联电路电压的特点
1. （2023·海南·统考中考真题）小海和小南探究串联电路电压的特点，选用一个“2.5V 0.3A”的小灯泡和一个10Ω的定值电阻串联，按照图甲电路图进行实验。
（1）用笔画线代替导线，将图乙中实物电路连接完整。
（2）用电压表测量定值电阻ab两端电压时，闭合开关，小灯泡忽明忽暗，电压表指针摇摆不定。
小海认为电路故障是线路接触不良，小南认为是小灯泡断路。判断正确的是 （选填“小海”或
“小南”）。
（3）排除故障后，通过测量得到一组数据如下表：
实验序号
1 2.4V 2.0V 4.4V
根据数据得出结论：串联电路的总电压等于各用电器两端的电压之和。这样得出结论 （选
填“合理”或“不合理”），理由是： 。
9．（2023·长春·中考题）在“探究并联电路中电压的特点”实验中，实验电路如图甲所示：
（1）连接电路时开关应处于 状态；
（2）要用电压表测量小灯泡L 两端的电压，请用笔画线代替导线将实物电路连接完整；
1
（3）闭合开关，观察到小灯泡L 发光、L 不发光，故障可能是 ；
1 2
（4）排除故障后，用电压表分别测量小灯泡L、L 及电源两端的电压，电压表示数均如图乙所示，
1 2
为 V。更换不同规格的小灯泡多次测量，发现电压表示数均如图乙所示。由此得出结论：
并联电路中各支路用电器两端的电压与电源两端的电压 。
知识 概念 理解（1）用类比法理解电压的作用
电压是使自由电荷定向移动形成 的
原因；电源是给用电器两端提供 。
（2）电压的单位：V、kV、mV
1kV＝103V，1V＝103mV
（3）常见的电压值
电 一节干电池 V；手机电池3.7V；家
压
与 庭电路 V；对人体安全的电压为不高
实验室用电压表有三个接线柱，两
电
压
于36V。
个量程：
表
（4）电压表的使用
①使用“-”与“3”接线柱时，量
①使用前进行 。
程为0～3V，分度值为0.1V。
②电压表与被测用电器 联。
②使用“-”与“15”接线柱时，量
③电压表的“+”接线柱靠近电源的
程为0～15V，分度值为0.5V。
极，“-”接线柱靠近电源的 极。
（4）被测电压不能超过电压表的 量
程。
串 （1）串联电路中电源两端电压等于各用 （1）串联电池组两端的电压等于每
、
压并 电器两端电压 。U= 。 节电池两端电压之和，即U=1.5Vn；
的联
规电
（2）并联电路电压的规律 （2）当把几节相同的新干电池并联
律路
（并联电路中电源两端电压与各支路用 时，并联电池组两端的电压等于
中
电
电器两端电压 。U= 。 节干电池两端的电压 V。
1．【新科技】华为X5（如图所示）荣耀发布，下列对华为X5手机说法正确的是（ ）
A．手机正常使用时的温度是86℃
B．充电器的输入电压为380V
C．充电器的输出电压为11V
D．充电器的输出电流为50A2．如图所示是家用冰箱的电路简图，灯泡安装在冷藏室中。下列相关判断不正确的是（ ）
A．灯泡和压缩电机并联
B．灯泡工作时的电压为220V
C．冰箱门打开时，门控开关断开
D．当冰箱内温度较低时，温控开关断开
3. 如图所示电路，闭合开关S、S，小灯泡L 和L 正常发光，电流表和电压表均有示数。下列关
1 2 1 2
于电路的分析不正确的是（ ）
A．灯L 与灯L 并联
1 2
B．电压表测量灯L 两端的电压
1
C．只断开开关S，灯L 正常发光
1 2
D．电流表测量电路总电流
4. 在图所示的电路中，电源电压为U 保持不变，方框中连有两个完好的小灯L、L，为了判断出
0 1 2
小灯L、L 的连接方式，以下方案可行的是（ ）
1 2
①闭合开关，观察小灯是否发光
②拆除小灯L，观察小灯L 是否发光
1 2
③将电压表并联在小灯L 两端，观察电压表示数
1
④将电流表与小灯L 串联，观察电流表示数
1
A．①和② B．②和③ C．②和④ D．③和④
5．物理上有许多的学习方法，在我们认识电流的时候，往往从水流中开始的，如图，从图中可知，
抽水机提供 ，电源可提供 ，这种物理学中应用的方法叫 法。6. 【新情境】小明了解到1791年意大利物理学家伏特发明了伏打电池，他自制了一个伏打电池，
将电压表正负接线柱分别与铜片、锌片相连，如图甲所示，发现指针向右偏转，则 片是正极。
一组单元能产生0.7V的电压，则图乙中的伏打电池 （选填“能”或“不能”）点亮一只
“2.5V”的小灯泡。
7．小京用如图所示的装置进行实验，图甲所示，闭合开关发现小灯泡亮度比较暗；图乙所示，保
持其它器材不变，把电池增加至两节，闭合开关发现小灯泡的亮度变亮，小京探究的问题是： 。
8. 如图所示是“探究串联电路电压特点”的实验装置。
（1）图中电压表是测量灯泡 两端的电压；
（2）在实验中多次发现U>U+U 结论，下列分析原因不可能的是 （选填字母）。
1 2
A．可能选用的导线内芯细而长
B．可能选用的开关的闸片是铁做成的，不是铜做成的
C．可能实验中是选用了不同规格的灯泡
9．（1）小灯泡的结构如图1，按图2中哪个图的连接能让完好的2.5V的灯泡点亮 （选填
图下的字母序号）；（2）把两个小灯泡L、L 接入电源电压为3V的电路中，如图3所示，此时电压表测量
1 2
（选填“L”“L”或“电源两端”）电压。在图4虚线框内画出对应的电路图；
1 2
（3）图3电路中，闭合开关，两灯不发光，电压表示数接近3V。电路中故障的原因可能是 。
10. 在“探究串联电路电压规律”实验中，小明连接了图甲的电路，A、B、C、D为接线柱编号，
1、2、3、4为导线编号。
（1）为使结论具有普遍性， 、 应选择规格 （选填“相同”或“不同”）的灯泡；
（2）闭合开关，电压表指针如图乙，造成这种现象的原因是 ；
（3）修改电路并完成图甲实验后，小明断开开关，未拆下电压表，只改接某根导线的一端，也能
测出总电压。他的改接方法是 。
考点四 电阻
考法01 电阻的概念
1. （2023·黑龙江绥化·中考真题）由I=U/R变形可得R=U/I，以下理解正确的是（ ）
A．导体的电阻跟它两端的电压成正比
B．导体的电阻跟通过它的电流成反比
C．当导体两端的电压为0时，导体的电阻为0D．导体的电阻是导体本身的一种性质，跟导体两端的电压和通过导体的电流无关
2. （多选题）（2023·山东济南·中考真题）2023年5月10日，“天舟六号”货运飞船由“长征七
号”遥七运载火箭发射成功，进入预定轨道后太阳能帆板顺利展开工作；“天舟六号”顺利完成状态
设置后，与空间站“天和”核心舱成功对接，转入组合体飞行段，如图所示；此次，“天舟六号”带
去了70kg的新鲜水果等物资，同时为空间站补加了推进剂。下列说法正确的是（ ）
A．为“天舟六号”提供电能的太阳能帆板，主要是由半导体材料制成的
B．在组合体飞行段，以“天和”核心舱为参照物“天舟六号”是静止的
C．水果从地面经“天舟六号”运送到“天和”核心舱，质量会变得很小
D．使用液氢作为推进剂的燃料，是因为液氢具有热值大和无污染等特点
3. （2023·湖南常德·统考中考真题）有ABC三根完全相同的导线，将A导线剪去一半，电阻变为
R；将B导线均匀的拉伸到原来长度的两倍，电阻变为R；将C导线从中间对折，电阻变为R。下列
1 2 3
大小关系正确的是（ ）
A．R＞R＞R B．R＞R＞R
1 2 3 2 1 3
C．R＞R＞R D．R＞R＞R
2 3 1 3 1 2
考法02 探究影响导体电阻大小的因素
4. （2022·黑龙江绥化·统考中考真题）“探究影响导体电阻大小的因素”的实验装置如图所示，
在实验中使用四根电阻丝，其材料规格如下表所示。
编号 材料 长度/m 横截面积/mm2 灯泡亮度
A 锰铜合金 0.5 0.8 亮
B 镍铬合金 0.5 0.8 较亮
C 镍铬合金 0.5 0.4 较暗
D 镍铬合金 1.0 0.4 暗
（1）实验中通过观察 比较电阻丝电阻的大小；
（2）实验中采用的研究方法是 和转换法；
（3）分别将编号为 的电阻丝接入电路进行实验，可得出结论：导体的电阻大小与导体的材料有关；
（4）分别将编号为B、C的电阻丝接入电路进行实验，可得出结论：导体的电阻大小与导体的
有关；
（5）分别将编号为C、D的电阻丝接入电路进行实验，其得到的实验结论被实际应用到了 的
工作原理中；
A．电压表 B．电流表 C．滑动变阻器
（6）实验过程中某小组同学更换电阻丝后发现小灯泡亮度变化不明显，可用 代替小灯泡
完成实验。
考法03 变阻器
1.（2023·四川绵阳·中考真题）如图所示，电源电压恒定，滑动变阻器滑片P在适当位置，闭合开
关S，小灯泡正常发光。再将滑片向右移动少许，则（ ）
A．小灯泡变暗 B．小灯泡变亮
C．电流表A示数变大 D．电流表A示数变小
2.（2022·浙江绍兴·中考真题）学习了《质量测量工具的进化》的STEAM课程，小敏认识并使用
了如图台秤，发现指针偏转角度与所测物体质量成正比。根据台秤示数变化规律，小敏想选用电流表
或电压表的示数来反映所测物体质量大小，设计的电路最合理的是（ ）
A B
C D知识 概念 理解
（1）电阻：导体对电流 的大小。
（1）半导体：导电性能介于导
（2）单位：Ω、kΩ、MΩ.
体和 体之间，称做半导体。利
1 kΩ = Ω 1MΩ = kΩ.
电 用半导体材料可以制作二极管、三
阻
（3）电阻是导体本身的一种 ，与电
极管、 电路。
流、电压无关。
（2）超导现象：某些物质在很
2. 影响电阻大小的因素
低的温度时，电阻就变为 。
、 、 和 。
（1）滑动变阻器的接法
①按照“ ”的方式接入电路中。
②滑片向靠近下接线柱的方向移动，电阻
变 ，可简记为：“近下电阻变小，远下 变阻器在生产和生活中的一些应
变 电阻变大”。 用实例：亮度可变的台灯、转速可
阻
器 （2）电阻箱 变的电风扇、舞台用到的调音台、
调节旋盘就能得到0 ~×××××Ω（通常为 汽车油量表、称重仪、测高仪等。
9999.9Ω）之间的任意阻值。各旋盘对应的指
示点的示数乘以面盘上标出的倍数，加在一
起，就是接入电路的阻值。
1．【新科技】如图为某款新型折叠屏手机，折叠屏主要部件是柔性发光二极管。制成二极管的材
料是（ ）A．超导体 B．导体 C．半导体 D．绝缘体
2．在如图所示的电路中，电源电压恒定，当滑动变阻器 的滑片从最左端滑到最右端的过程中，
下列说法正确的是（ ）
A．电流表示数变小，电压表示数变大
B．电流表示数变大，电压表示数变小
C．电流表示数不变，电压表示数变小
D．电流表示数不变，电压表示数不变
3. 如图所示的四段电阻丝由同种均匀材质制成其中电阻最大的是（ ）
A．① B．② C．③ D．④
4．【新科技】2023年8月29日，华为mate60新手机上市，极大地提升了中国人民的自信心。该
手机搭载的麒麟9000s芯片主要是由 （选填“导体”、“半导体”或“绝缘体”）材料制成的。
如图所示，是华为手机“指纹”解锁，手指轻轻触碰感应区，识别出正确的指纹后手机自动开锁，则
手机感应区相当于电路中的 。
5. 【学科综合】按要求填空。（1）如图甲所示，电阻箱的示数为 V；
（2）如图乙是一种设想中的永动机，从能量守恒的角度可知它 （选填“能”或“不
能”）一直工作下去；
（3）如图丙所示，A、B为长度相同的镍铬合金丝，B的横截面积比A的大。将合金丝 （选填
“A”或“B”）接入电路时，小灯泡的亮度更亮。为了更准确地比较A、B合金丝的电阻大小，可在
电路中串联一个 表。
6. 小明的爷爷家有一台可调节亮度的台灯，如图甲所示，当顺时针旋转电位器时，台灯变亮，乙
图为电位器的结构图，A、B、C为电位器的三个接线柱，转动滑片可调节灯泡亮度。
（1）为实现顺时针旋转电位器时台灯变亮，应将乙图中电位器的 两个接线柱接入电路；
（2）小明连接了一个可改变小灯泡的亮度的电路如丙图所示，请在丙图中用笔画线代替导线连接
电路，要求滑动变阻器的滑片向左移动时灯泡变暗 ；
（3）闭合开关前，滑动变阻器阻值要调至最大，这样做的目的是 ，闭合开关后，小
明发现在移动滑片P时灯泡忽亮忽灭，造成此现象的原因是 。
7. 某同学利用表格中的几种导体探究影响导体电阻大小的因素。下列说法正确的是（ ）
导体代号 长度m 横截面积/mm2 材料
① 1.0 0.2 锰铜
② 1.0 0.4 锰铜
③ 0.5 0.4 锰铜
④ 1.0 0.4 镍铬合金A．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与②
B．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与③
C．为检验“导体电阻跟导体横截面积有关”的猜想，应选用导体①与④
D．为检验“导体电阻跟导体材料有关”的猜想，应选用导体②与④
8．在“探究影响导体电阻大小的因素”实验中，同学们的两次实验如图甲、乙所示（两图中电源
电压相等且恒定，ab间分别为规格不同的导体R、R）。
1 2
（1）若两次实验电流表示数相同，则说明R R（选填“大于”、“小于”或“等于”）；
1 2
（2）甲图实验中的不足是 ；
（3）研究表明，在导体的材料、横截面积和温度相同的条件下，导体电阻的大小与长度成正比。
若给你许多阻值不同的定值电阻，你认为用 （选填“甲”或“乙”）图能得到这个结论，
用另一个图不能得到这个结论的原因是： 。
9. 小明学习了电阻的知识后知道了盐水能导电，他猜想：盐水的浓度越高，电阻会越小。小明在
实验室中找到的实验器材有：两端接有金属接线柱的塑料管、电源、开关、小灯泡、导线、食盐。小
明先自行配制了三种不同浓度的盐水，并将上述器材组装成如图所示的电路进行实验探究。请你完成
下列问题：
（1）小明在实验中是想通过比较 来比较盐水电阻大小，为求实验更合理，三次实验中塑料
管注入的盐水量要 ；
（2）小芳觉得如果盐水的电阻改变不明显，很难从肉眼去判断灯泡亮度的变化，因此她觉得应该
在实验中增加一个仪器： ，这样会更容易比较。请你在虚线框内帮小芳把改进后的电路图画出
来 （用 来表示盐水电阻）；
（3）按小芳的方案，实验结果如果满足： ，则小明的猜想是正确的。
10．探究影响导体电阻大小的因素，媛媛采用4根电阻丝和如图所示电路进行实验。
（1）媛媛连接电路，将电阻丝连入M、N之间，通过观察电流表示数大小来比较电阻丝的电阻大
小。这种研究物理问题的方法是 法；编号 A B C D
材料 镍铬合金 镍铬合金 镍铬合金 锰铜合金
长度/cm 50.00 100.00 50.00 50.00
横截面积/ 0.5 0.5 1.0 0.5
（2）为了探究导体电阻的大小与导体的 的关系，媛媛选用A、B两根电阻丝进行实验，可
调节亮度的台灯就是利用这一原理制成的。如图甲、乙是调光电位器的实物图和原理图，如果要求顺
时针旋转旋钮时，灯泡变亮，则图丙中E和F应该连接图乙中的 两个接口。
