专题 09 电路、电流、电压和电阻（测试）
满分 100分 时间 60分钟
一、选择题（本大题共12小题，每小题3分，共36分。每小题只有一个选项正确）
1. 下列关于物理量的估测，符合实际的是（ ）
A．家庭电路的电压为380V
B．一节干电池的电压为2V
C．智能手机电池电压约为3.7V
D．家用空调正常工作的电流约为1A

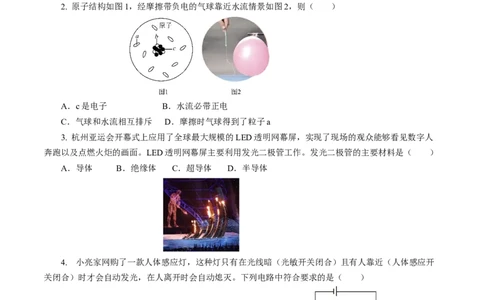

2. 原子结构如图1，经摩擦带负电的气球靠近水流情景如图2，则（ ）
A．c是电子 B．水流必带正电
C．气球和水流相互排斥 D．摩擦时气球得到了粒子a
3. 杭州亚运会开幕式上应用了全球最大规模的LED透明网幕屏，实现了现场的观众能够看见数字人
奔跑以及点燃火炬的画面。LED透明网幕屏主要利用发光二极管工作。发光二极管的主要材料是（ ）
A．导体 B．绝缘体 C．超导体 D．半导体
4. 小亮家网购了一款人体感应灯，这种灯只有在光线暗（光敏开关闭合）且有人靠近（人体感应开
关闭合）时才会自动发光，在人离开时会自动熄灭。下列电路中符合要求的是（ ）
A B C D
5. 电路如图所示，闭合开关，小明从甲电流表读得电流0.20A，造成两个电流表读数不同的原因可能
是（ ）A．L、L 的电阻不同 B．L、L 两端的电压不同
1 2 1 2
C．L、L 的额定功率不同 D．误差引起的
1 2
6. 两款温控开关S 和S，当温度低于50℃时，S 保持闭合，S 保持断开；当温度高于50℃时，S 保
1 2 2 1 2
持断开，S 保持闭合。某保温水壶用其中一款开关检测水温，其加热电阻R在水温低于50℃时工作，在水
1
温高于50℃时不工作。下列电路中符合用电安全要求且能实验该保温水壶功能的是（ ）
A B C D

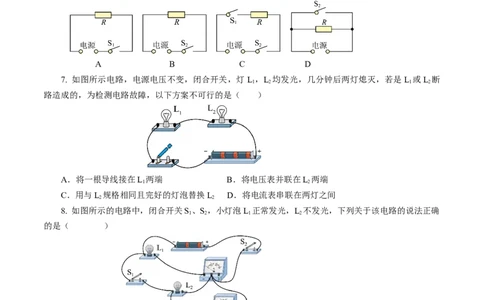

7. 如图所示电路，电源电压不变，闭合开关，灯L ，L 均发光，几分钟后两灯熄灭，若是L 或L 断
1 2 1 2
路造成的，为检测电路故障，以下方案不可行的是（ ）
A．将一根导线接在L 两端 B．将电压表并联在L 两端
1 2
C．用与L 规格相同且完好的灯泡替换L D．将电流表串联在两灯之间
2 2
8. 如图所示的电路中，闭合开关S、S，小灯泡L 正常发光，L 不发光，下列关于该电路的说法正确
1 2 1 2
的是（ ）
A．灯泡有故障，此时电压表和电流表一定有示数
B．故障原因可能是L 短路
2
C．故障排除后，要使电压表测电源电压，需改动一根导线
D．故障排除后，两个开关均闭合，电流表的示数将变大，电压表的示数将不变
9. 小珠用如图甲所示电路探究“串联电路中用电器两端的电压与电源两端电压的关系”，当闭合开关
后，两个电压表指针偏转均如图乙所示，则电阻R 和R 两端的电压分别为（ ）
1 2A．7.5V、1.5V B．6V、1.5V C．1.5V、7.5V D．1.5V、6V

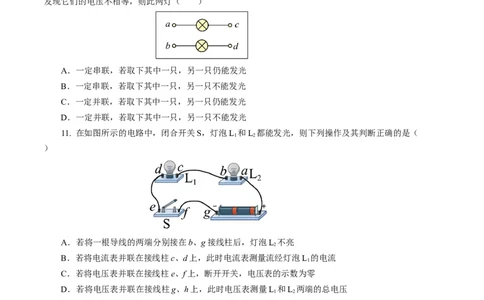

10. 如图所示是桌面上的两个灯泡，且都能发光，小明用电压表分别测量了这两个灯泡两端的电压，
发现它们的电压不相等，则此两灯（ ）
A．一定串联，若取下其中一只，另一只仍能发光
B．一定串联，若取下其中一只，另一只不能发光
C．一定并联，若取下其中一只，另一只仍能发光
D．一定并联，若取下其中一只，另一只不能发光
11. 在如图所示的电路中，闭合开关S，灯泡L 和L 都能发光，则下列操作及其判断正确的是（
1 2
）
A．若将一根导线的两端分别接在b、g接线柱后，灯泡L 不亮
2
B．若将电流表并联在接线柱c、d上，此时电流表测量流经灯泡L 的电流
1
C．若将电压表并联在接线柱e、f上，断开开关，电压表的示数为零
D．若将电压表并联在接线柱g、h上，此时电压表测量L 和L 两端的总电压
1 2
12. 小明做实验时记录2V和0.2A，但填写表格时不知是测哪个元件的数据，由于器材收拾完了，即
时记起并画出实验接线草图，如图，电压表和电流表还不能确定，用M、N表示。则下列判断正确的是（
）
A．M表是电压表，2V是电源电压
B．N表是电压表，2V是L 两端电压
1
C．N表是电流表，流过L 电流0.2A
2
D．M表是电流表，流过L 电流0.2A
2二、作图、填空题（每空1分，共27分）

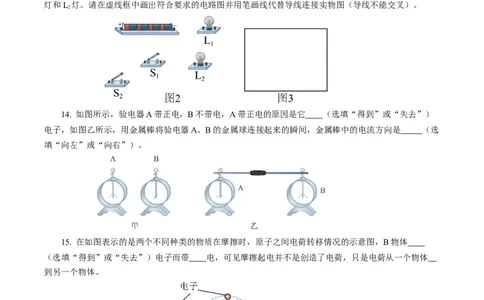

13. 请设计电路并将图中的各器材连成电路。要求：L 灯和L 灯并联；开关S 只控制L 灯，S 控制L
1 2 1 1 2 1
灯和L 灯。请在虚线框中画出符合要求的电路图并用笔画线代替导线连接实物图（导线不能交叉）。
2
14. 如图所示，验电器A带正电，B不带电，A带正电的原因是它 （选填“得到”或“失去”）
电子，如图乙所示，用金属棒将验电器A、B的金属球连接起来的瞬间，金属棒中的电流方向是 （选
填“向左”或“向右”）。
15. 在如图表示的是两个不同种类的物质在摩擦时，原子之间电荷转移情况的示意图，B物体
（选填“得到”或“失去”）电子而带 电，可见摩擦起电并不是创造了电荷，只是电荷从一个物体
到另一个物体。
16. 如图是一款电动自行车。将车钥匙插入锁孔并顺时针旋转一下，车就通电了，但不会行驶。这个
车锁其实就是电路中的 ，电动车前面的大灯和车尾灯之间是 （选填“串”或“并”）联
连接的，因为两灯工作时 （选填“互不影响”或“只能同时工作”）。17. ①请在图1中画出图2对应的电路图： ；
②若实验过程中，A 的示数如图3，滑动变阻器接入电路的电阻为10Ω，通过滑动变阻器的电流为
2
0.5A，则A 的示数为 A；
1
③若实验过程中，连接完图2电路，闭合开关后，发现A 有示数，电压表无示数，A 无示数，则原因
1 2
可能是： 。（选填字母）
A．滑动变阻器断路 B．R断路 C．A 断路 D．
2
电压表断路
18. （1）图甲所示的电路，灯泡L 和灯泡L 的连接方式是 （选填“串联”或“并联”），电流
1 2
表是测通过 （选填“L”、“L”或“干路”）的电流，电流表读数如图乙所示，读数为 A；请
1 2
在丙图虚线框内画出图甲对应的电路图 ；
（2）如图甲所示电路，电源电压为6V。当S闭合时，电压表的读数如图乙所示，则L 两端的电压为
1
V，L 两端的电压为 V。
219．（1）如图甲所示的电流表，使用时必须和待测用电器 （选填“串”或“并”）联，它
（选填“可以”或“不可以”）直接连到电源两极；如果闭合开关后电流表如图乙所示，接下来应断开开
关， （单选，填序号）；
①对调正、负接线柱所接导线 ②换用较小量程 ③调零
（2）如图丙所示的电压表，读数为 V；
（3）将滑动变阻器按图丁所示串联入电路，为保护电路，闭合开关前滑片P应移至 （选填
“A”或“B”）端。
20. 发光二极管，简称LED，具有单向导电性。 它的两根引脚中较长的为正极，较短的为负极。 当
电流由正极经过LED流向负极时，LED发光，表明它处于导通状态。
（1）LED是由 材料制成（选填以下对应的字母）；
A． 导体 B． 半导
体 C． 绝缘体
（2）按图所示的电路图，请在图中用笔画线表示导线来连接实物图；_______
（3）小羽按图所示电路图把LED和一个小灯泡L正确连接电路，闭合开关S，LED发光，L不发光。
小羽认为出现上述现象的原因是L断路了。该说法是否正确？ （选填“正确”或“不正确”），请
写出判断依据： 。
三、计算题（共13分）
21．有定值电阻R和小灯泡L各一个，通过它们的电流I和它们两端的电压U的规律如图1所示，现
将它们按如图2电路图连接好。当开关S闭合时，电流表A 的示数为300mA。
2（1）求电压表的示数。
（2）求电流表A 的示数。
1
（3）请在图3中，用笔画线代替导线，连接实验电路。
22. 在如图所示的电路中，L 和L 是两个不同规格的灯泡。问：
1 2
（1）当电路闭合开关S，断开S、S 时，电流表的示数为0.2A，则通过L 的电流和通过L 的电流各
2 1 3 1 2
是多少？
（2）当电路闭合开关S、S，断开S 时，电流表的示数为0.8A，通过L 的电流为0.3A，则通过L 的
1 3 2 1 2
电流是多少？
（3）若同时闭合开关S 和S，会出现什么现象？
2 3
四、实验、探究题（每空1分，共18分）
23. 如下图所示的电学实验盒，当老师闭合开关时，两只小灯泡都亮了；断开开关，两灯泡又同时熄
灭。
（1）请你判断：在这个木盒内，除了导线，一定还有另外一个电路元件，它是 ；
（2）根据上述现象，你 （选填“能”或“不能”）断定这两只小灯泡是串联的，原因是
；
（3）物理实验时，同学们把两只小灯泡串联接在用干电池做电源的电路中。小明连接好电路如图所
示后闭合开关S，他发现L、L 两只灯泡都不亮，他用手按一下灯泡L，L、L 仍然都不亮，按一下灯泡
1 2 1 1 2
L，两灯都亮，松开手两灯又不亮，则故障可能是 （选填“L 灯丝断了”、“L 灯丝断了”
2 1 2
“L 短路”、“L 短路”或“L 与灯座接触不良”）；
1 2 2（4）排除故障后，闭合开关两灯同时亮，断开开关两灯同时灭；小明将开关S换接到L 和L 之间，
1 2
闭合开关后观察到的现象是 （选填“L 先亮，L 后亮”、“L 先亮，L 后亮”或“两灯同时
1 2 2 1
亮”）。小明发现灯泡L 比灯泡L 亮，则通过灯泡L 的电流 （选填“大于”“等于”或“小
1 2 1
于”灯泡L 的电流。
2
24. 在“探究导体的电阻与哪些因素有关”的实验中：
（1）为了能够更好地反映出电阻的变化，需在图示的电路中接入 表，且与研究导体 联；
（2）连接电路时，开关必须处于 状态；
（3）实验中，选择一根带鳄鱼夹的导线，主要是为了方便改变 ；
（4）分别用铜丝、镍铬合金丝进行实验，记录实验结果于下表，对比实验记录，实验现象不明显。
不明显之处是： 。
研究导体 铜丝 镍铬合金丝
长度/cm 100 80 50 100 100 80 50 100
直径/mm 0.5 0.5 0.5 0.7 0.5 0.5 0.5 0.7
灯泡亮度 很亮 很亮 很亮 很亮 较亮 较亮 亮 亮
电流/A 0.42 0.42 0.43 0.43 0.24 0.26 0.31 0.30
25. 在“探究串联电路的电压规律”实验中，小明设计了如题图所示的电路。
（1）连接电路前，开关处于 状态，电压表要与灯泡 ；
（2）根据如题图连接好电路，闭合开关后，他发现两只灯泡都不亮，且电压表示数为0，若只有L 或
1
L 中的一处发生故障，则故障是 ；
2（3）故障排除后，继续实验，小明分析题表中的实验数据，得出的结论是：串联电路总电压
（选填“等于”或“不等于”）各用电器两端的电压之和；
U /V
BC
2.5 3.9 1.4
（4）这个实验在设计方案上存在的不足之处是 ；
（5）接着“探究并联电路电压的规律”时，小明发现了一个现象：连接并联电路，闭合开关后，原
来的两个小灯泡都变亮了，对于该现象，可能的原因是 。
四、综合题（共6分）
26．为减少碳排放，我国大力推行电动汽车。汽车上的很多元件都涉及了很多物理知识，比如，控制
速度的“油门”系统、刹车系统、转向灯、油量表、速度表等。请回答：
（1）如图汽车变阻器上旋钮滑片的材料应选用 （选填“导体”或“绝缘体”）；汽车下坡
时不能长时间踩刹车，否则最终刹车片会由于温度过高变软失去制动作用，这种改变物体内能的方式属于
；
（2）如图中的O、E、F为变阻器的三个接线柱，驾驶员踩下“油门”时，电路中变阻器阻值减小，
电流变大而加快电动机的转速，则电路中M、N应分别与旋钮变阻器的 接线柱相连（选填“E、
O”或“O、F”或“E、F”）；
（3）汽车在转向前，司机会拨动转向横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，
但其中一个灯损坏时，另一个仍能正常工作，这两个转向灯在电路中的连接方式为 ，转向横杆相
当于电路中的 ；
（4）为了提醒驾驶员汽车后备箱的开、关情况，汽车上设置了“后备箱指示灯”以提醒驾驶员。当
后备箱关好时，相当于闭合开关，指示灯不亮；后备箱未关好时，相当于断开开关，指示灯发光，下列电
路图符合要求的是 。
A B C D
