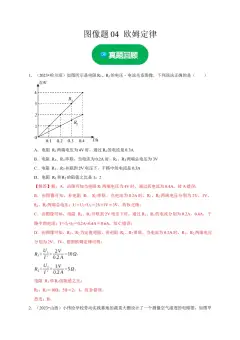

图像题 04 欧姆定律

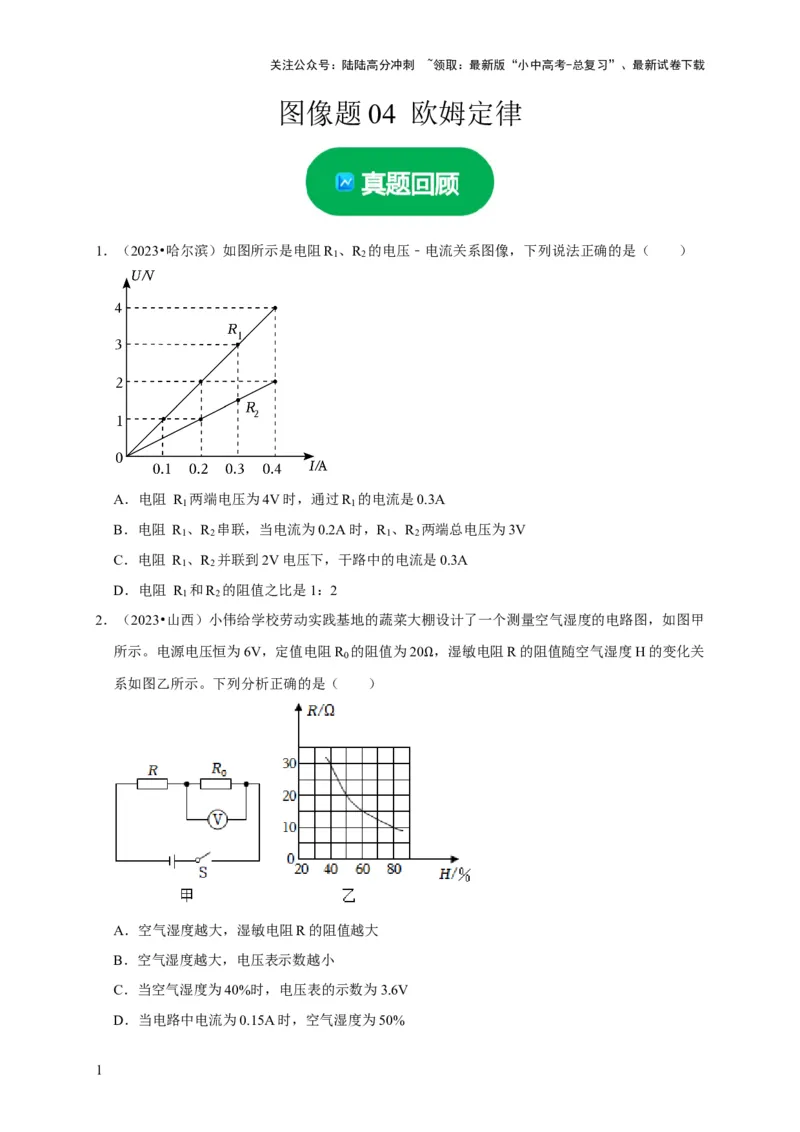

1．（2023•哈尔滨）如图所示是电阻R 、R 的电压﹣电流关系图像，下列说法正确的是（ ）
1 2
A．电阻 R 两端电压为4V时，通过R 的电流是0.3A
1 1
B．电阻 R 、R 串联，当电流为0.2A时，R 、R 两端总电压为3V
1 2 1 2
C．电阻 R 、R 并联到2V电压下，干路中的电流是0.3A
1 2
D．电阻 R 和R 的阻值之比是1：2
1 2
2．（2023•山西）小伟给学校劳动实践基地的蔬菜大棚设计了一个测量空气湿度的电路图，如图甲
所示。电源电压恒为6V，定值电阻R 的阻值为20 ，湿敏电阻R的阻值随空气湿度H的变化关
0
系如图乙所示。下列分析正确的是（ ） Ω
A．空气湿度越大，湿敏电阻R的阻值越大
B．空气湿度越大，电压表示数越小
C．当空气湿度为40%时，电压表的示数为3.6V
D．当电路中电流为0.15A时，空气湿度为50%
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

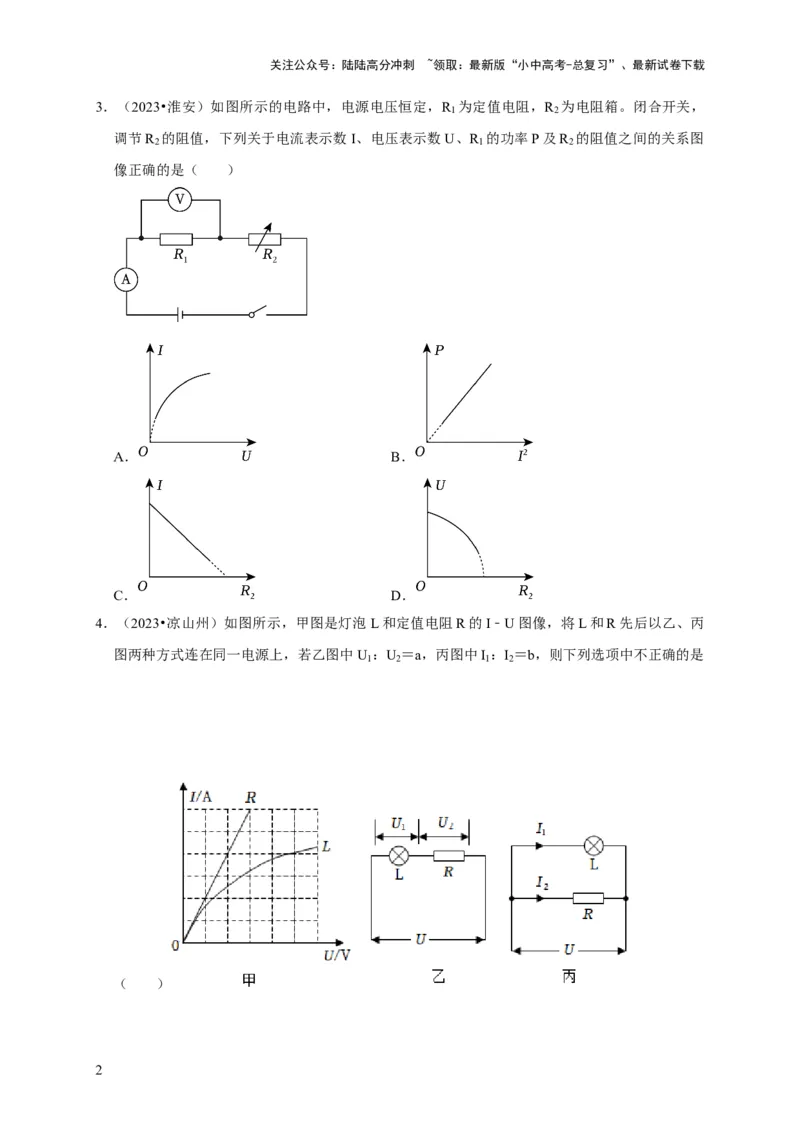

3．（2023•淮安）如图所示的电路中，电源电压恒定，R 为定值电阻，R 为电阻箱。闭合开关，
1 2
调节R 的阻值，下列关于电流表示数I、电压表示数U、R 的功率P及R 的阻值之间的关系图
2 1 2
像正确的是（ ）
A． B．
C． D．
4．（2023•凉山州）如图所示，甲图是灯泡L和定值电阻R的I﹣U图像，将L和R先后以乙、丙
图两种方式连在同一电源上，若乙图中U ：U ＝a，丙图中I ：I ＝b，则下列选项中不正确的是
1 2 1 2
（ ）
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．a＞1 B．b＜1 C．a＞b D．ab＝1

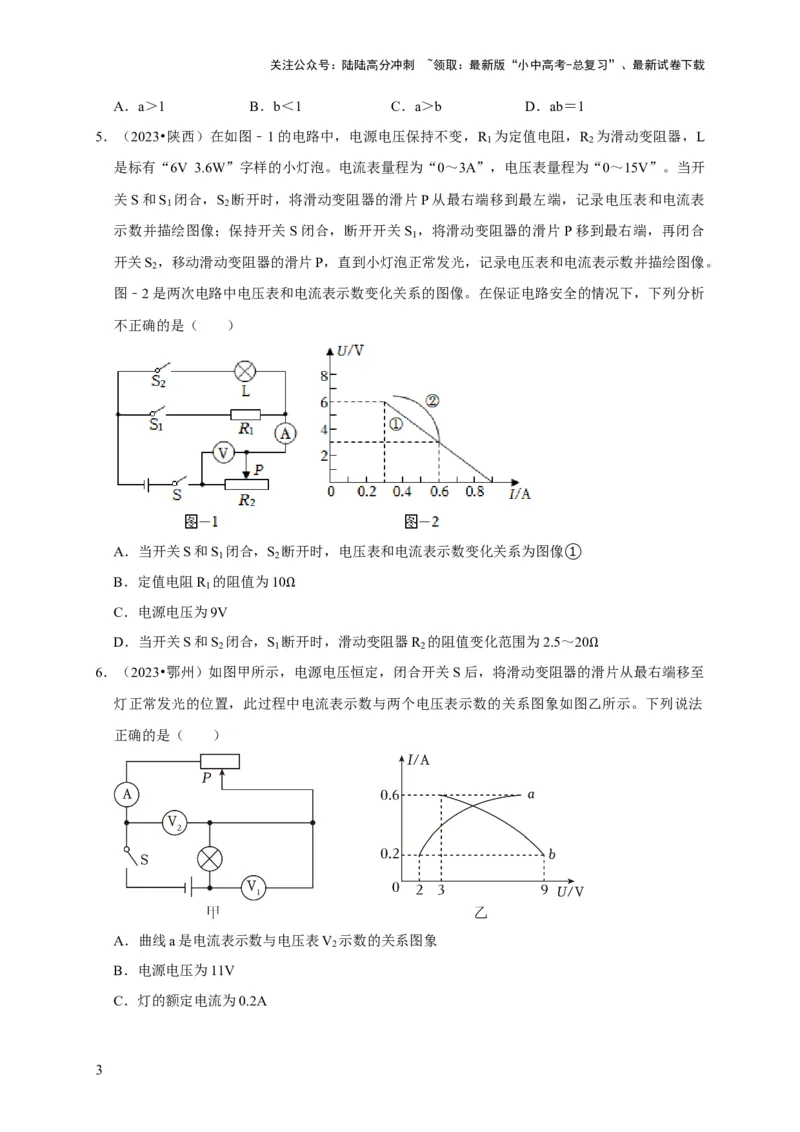

5．（2023•陕西）在如图﹣1的电路中，电源电压保持不变，R 为定值电阻，R 为滑动变阻器，L
1 2
是标有“6V 3.6W”字样的小灯泡。电流表量程为“0～3A”，电压表量程为“0～15V”。当开
关S和S 闭合，S 断开时，将滑动变阻器的滑片P从最右端移到最左端，记录电压表和电流表
1 2
示数并描绘图像；保持开关S闭合，断开开关S ，将滑动变阻器的滑片P移到最右端，再闭合
1
开关S ，移动滑动变阻器的滑片P，直到小灯泡正常发光，记录电压表和电流表示数并描绘图像。
2
图﹣2是两次电路中电压表和电流表示数变化关系的图像。在保证电路安全的情况下，下列分析
不正确的是（ ）
A．当开关S和S 闭合，S 断开时，电压表和电流表示数变化关系为图像①
1 2
B．定值电阻R 的阻值为10
1
C．电源电压为9V Ω
D．当开关S和S 闭合，S 断开时，滑动变阻器R 的阻值变化范围为2.5～20
2 1 2
6．（2023•鄂州）如图甲所示，电源电压恒定，闭合开关S后，将滑动变阻器的Ω滑片从最右端移至
灯正常发光的位置，此过程中电流表示数与两个电压表示数的关系图象如图乙所示。下列说法
正确的是（ ）
A．曲线a是电流表示数与电压表V 示数的关系图象
2
B．电源电压为11V
C．灯的额定电流为0.2A
3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
D．滑动变阻器的最大阻值是15

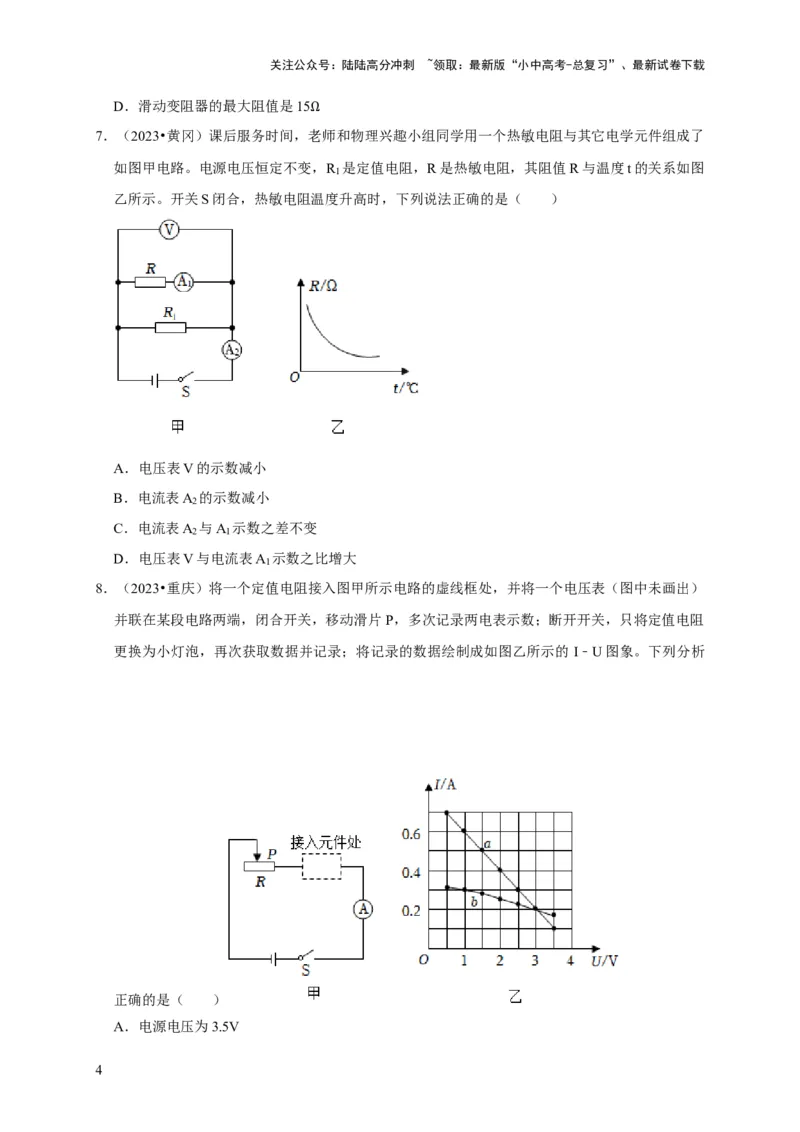

7．（2023•黄冈）课后服务时间，老Ω师和物理兴趣小组同学用一个热敏电阻与其它电学元件组成了
如图甲电路。电源电压恒定不变，R 是定值电阻，R是热敏电阻，其阻值R与温度t的关系如图
1
乙所示。开关S闭合，热敏电阻温度升高时，下列说法正确的是（ ）
A．电压表V的示数减小
B．电流表A 的示数减小
2
C．电流表A 与A 示数之差不变
2 1
D．电压表V与电流表A 示数之比增大
1
8．（2023•重庆）将一个定值电阻接入图甲所示电路的虚线框处，并将一个电压表（图中未画出）
并联在某段电路两端，闭合开关，移动滑片P，多次记录两电表示数；断开开关，只将定值电阻
更换为小灯泡，再次获取数据并记录；将记录的数据绘制成如图乙所示的I﹣U图象。下列分析
正确的是（ ）
A．电源电压为3.5V
4关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
B．图象b是用接入定值电阻时记录的数据绘制得到的
C．定值电阻和灯泡两端的电压各为3.5V时，灯泡的电阻较大
D．接入小灯泡后，将滑片P向右移动时，电压表的示数将变大

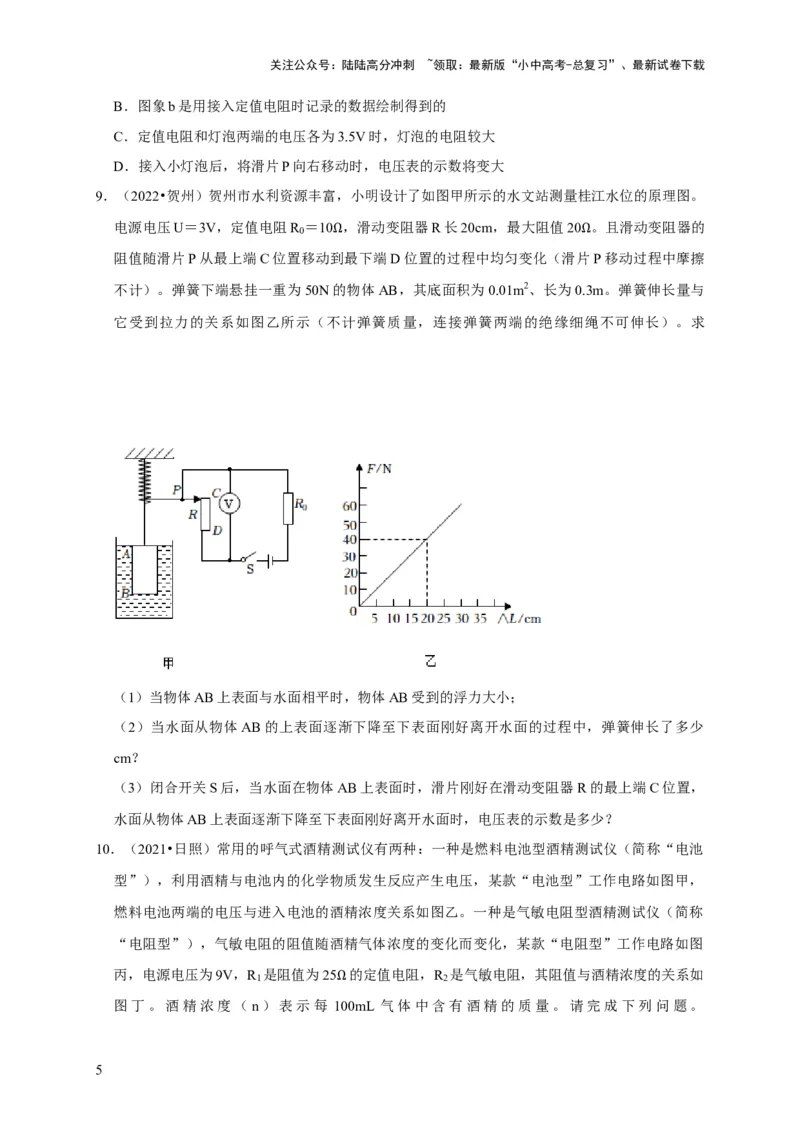

9．（2022•贺州）贺州市水利资源丰富，小明设计了如图甲所示的水文站测量桂江水位的原理图。
电源电压U＝3V，定值电阻R ＝10 ，滑动变阻器R长20cm，最大阻值20 。且滑动变阻器的
0
阻值随滑片P从最上端C位置移动到Ω最下端D位置的过程中均匀变化（滑片ΩP移动过程中摩擦
不计）。弹簧下端悬挂一重为50N的物体AB，其底面积为0.01m2、长为0.3m。弹簧伸长量与
它受到拉力的关系如图乙所示（不计弹簧质量，连接弹簧两端的绝缘细绳不可伸长）。求
（1）当物体AB上表面与水面相平时，物体AB受到的浮力大小；
（2）当水面从物体AB的上表面逐渐下降至下表面刚好离开水面的过程中，弹簧伸长了多少
cm？
（3）闭合开关S后，当水面在物体AB上表面时，滑片刚好在滑动变阻器R的最上端C位置，
水面从物体AB上表面逐渐下降至下表面刚好离开水面时，电压表的示数是多少？
10．（2021•日照）常用的呼气式酒精测试仪有两种：一种是燃料电池型酒精测试仪（简称“电池
型”），利用酒精与电池内的化学物质发生反应产生电压，某款“电池型”工作电路如图甲，
燃料电池两端的电压与进入电池的酒精浓度关系如图乙。一种是气敏电阻型酒精测试仪（简称
“电阻型”），气敏电阻的阻值随酒精气体浓度的变化而变化，某款“电阻型”工作电路如图
丙，电源电压为9V，R 是阻值为25 的定值电阻，R 是气敏电阻，其阻值与酒精浓度的关系如
1 2
图丁。酒精浓度（n）表示每 1Ω00mL 气体中含有酒精的质量。请完成下列问题。
5关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

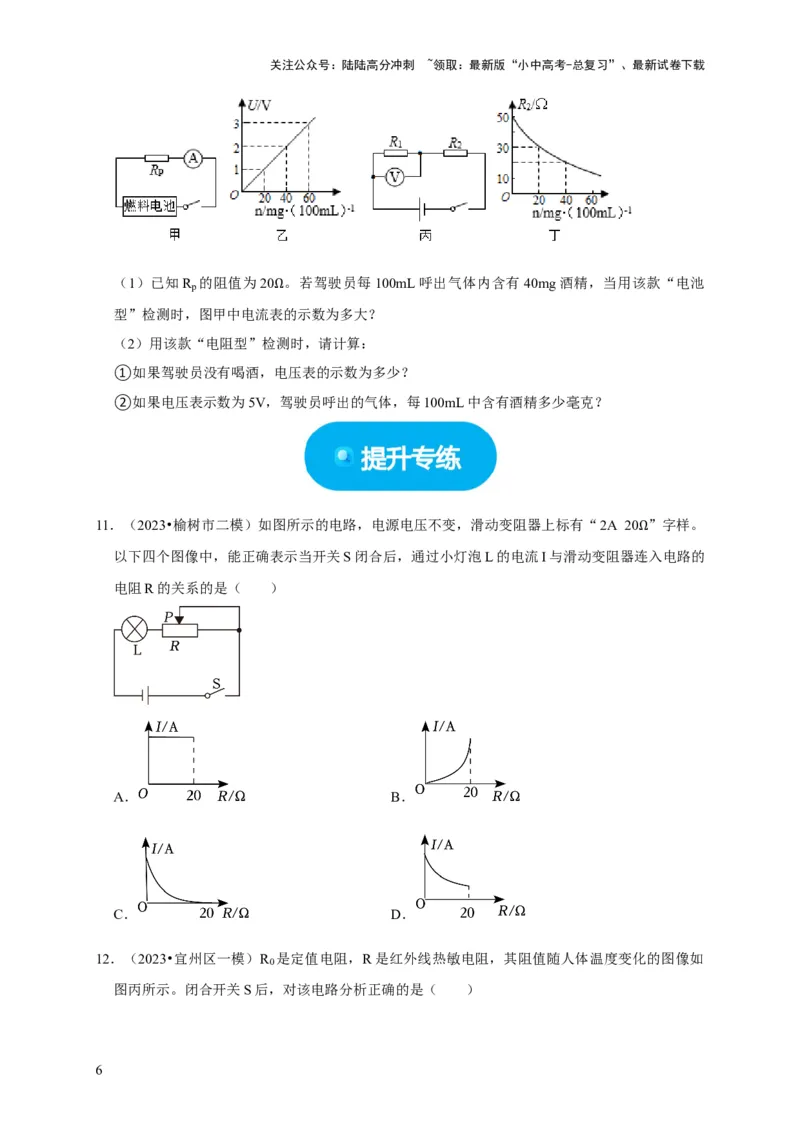

（1）已知R 的阻值为20 。若驾驶员每100mL呼出气体内含有40mg酒精，当用该款“电池
p
型”检测时，图甲中电流表Ω的示数为多大？
（2）用该款“电阻型”检测时，请计算：
①如果驾驶员没有喝酒，电压表的示数为多少？
②如果电压表示数为5V，驾驶员呼出的气体，每100mL中含有酒精多少毫克？
11．（2023•榆树市二模）如图所示的电路，电源电压不变，滑动变阻器上标有“2A 20 ”字样。
以下四个图像中，能正确表示当开关S闭合后，通过小灯泡L的电流I与滑动变阻器连Ω入电路的
电阻R的关系的是（ ）
A． B．
C． D．

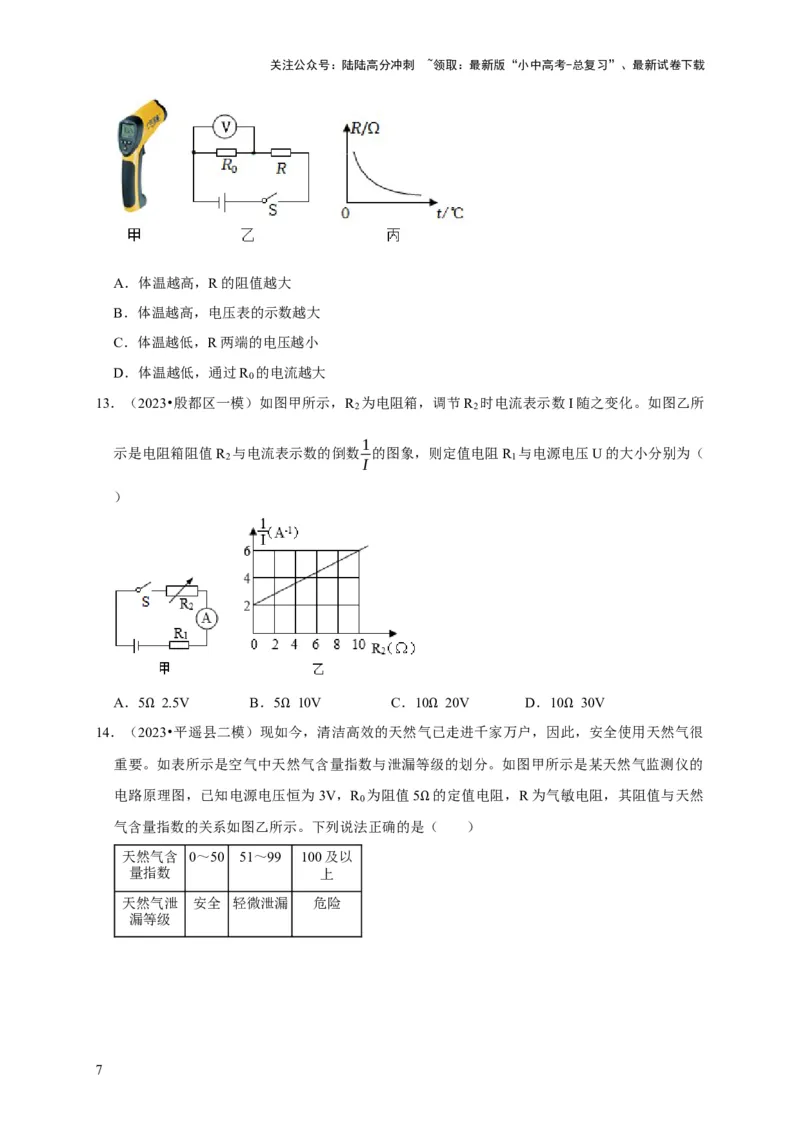

12．（2023•宜州区一模）R 是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图像如
0
图丙所示。闭合开关S后，对该电路分析正确的是（ ）
6关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．体温越高，R的阻值越大
B．体温越高，电压表的示数越大
C．体温越低，R两端的电压越小
D．体温越低，通过R 的电流越大
0
13．（2023•殷都区一模）如图甲所示，R 为电阻箱，调节R 时电流表示数I随之变化。如图乙所
2 2
1
示是电阻箱阻值R 与电流表示数的倒数 的图象，则定值电阻R 与电源电压U的大小分别为（
2 1
I
）
A．5 2.5V B．5 10V C．10 20V D．10 30V

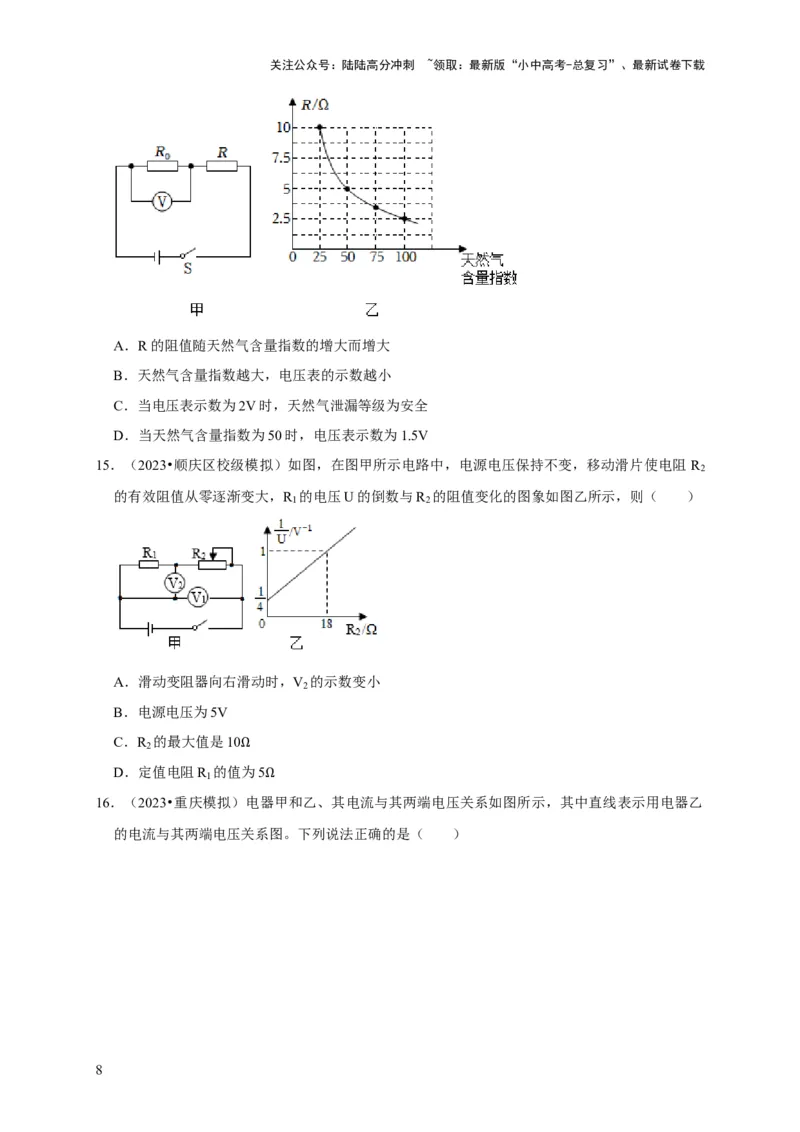

14．（2Ω023•平遥县二模）现如Ω今，清洁高效的天然气Ω已走进千家万户，因此Ω，安全使用天然气很
重要。如表所示是空气中天然气含量指数与泄漏等级的划分。如图甲所示是某天然气监测仪的
电路原理图，已知电源电压恒为 3V，R 为阻值5 的定值电阻，R为气敏电阻，其阻值与天然
0
气含量指数的关系如图乙所示。下列说法正确的是Ω（ ）
天然气含 0～50 51～99 100及以
量指数 上
天然气泄 安全 轻微泄漏 危险
漏等级
7关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．R的阻值随天然气含量指数的增大而增大
B．天然气含量指数越大，电压表的示数越小
C．当电压表示数为2V时，天然气泄漏等级为安全
D．当天然气含量指数为50时，电压表示数为1.5V
15．（2023•顺庆区校级模拟）如图，在图甲所示电路中，电源电压保持不变，移动滑片使电阻 R
2
的有效阻值从零逐渐变大，R 的电压U的倒数与R 的阻值变化的图象如图乙所示，则（ ）
1 2
A．滑动变阻器向右滑动时，V 的示数变小
2
B．电源电压为5V
C．R 的最大值是10
2
D．定值电阻R
1
的值Ω为5

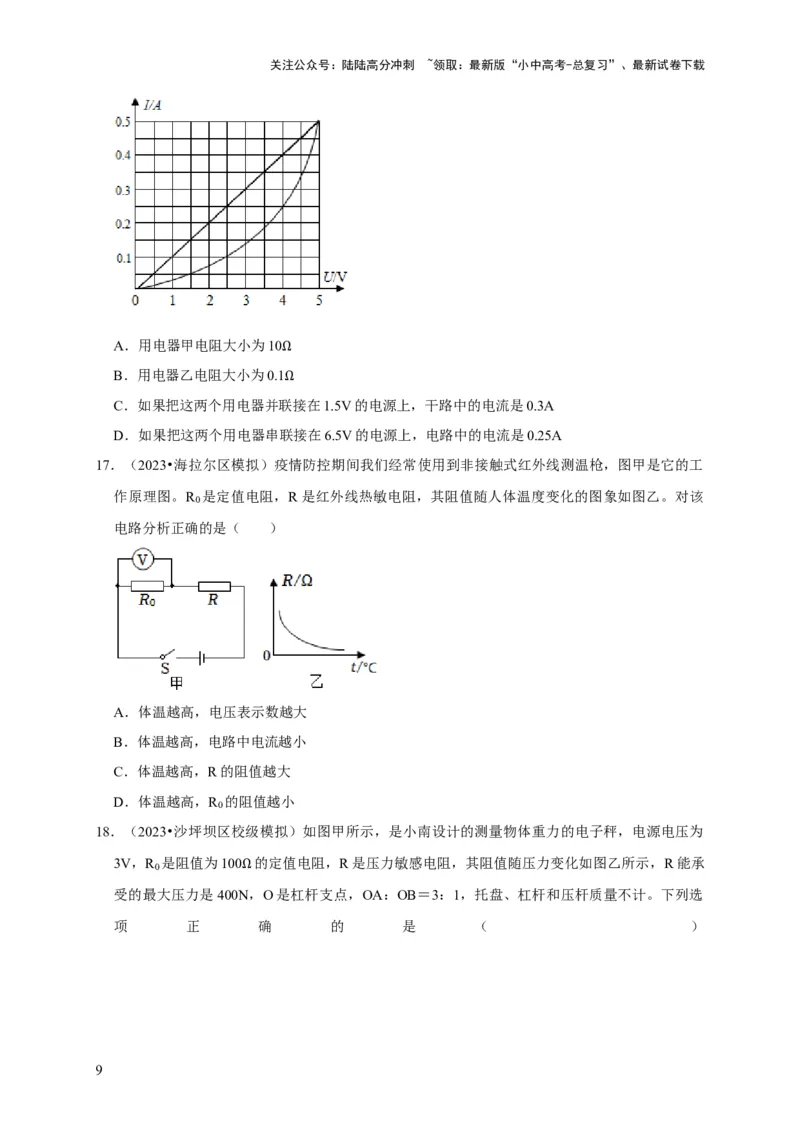

16．（2023•重庆模拟）电器Ω甲和乙、其电流与其两端电压关系如图所示，其中直线表示用电器乙
的电流与其两端电压关系图。下列说法正确的是（ ）
8关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．用电器甲电阻大小为10
B．用电器乙电阻大小为0.1Ω
C．如果把这两个用电器并联Ω接在1.5V的电源上，干路中的电流是0.3A
D．如果把这两个用电器串联接在6.5V的电源上，电路中的电流是0.25A
17．（2023•海拉尔区模拟）疫情防控期间我们经常使用到非接触式红外线测温枪，图甲是它的工
作原理图。R 是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图乙。对该
0
电路分析正确的是（ ）
A．体温越高，电压表示数越大
B．体温越高，电路中电流越小
C．体温越高，R的阻值越大
D．体温越高，R 的阻值越小
0

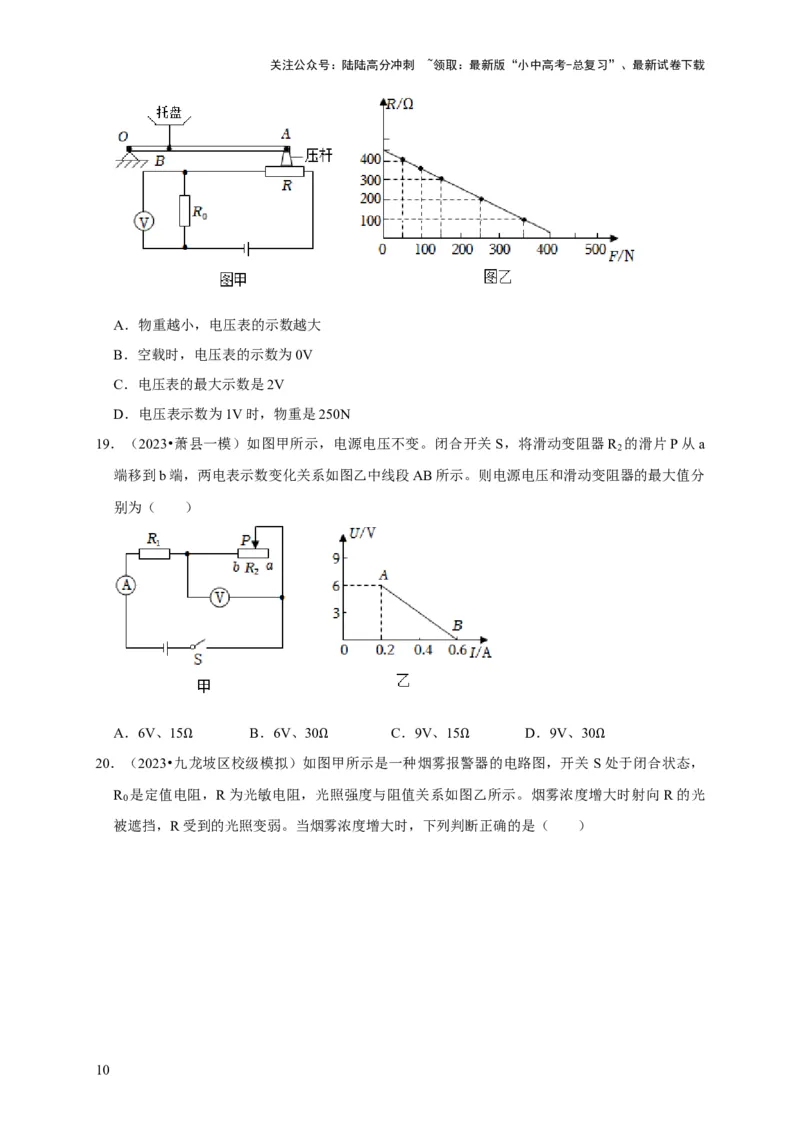

18．（2023•沙坪坝区校级模拟）如图甲所示，是小南设计的测量物体重力的电子秤，电源电压为
3V，R 是阻值为100 的定值电阻，R是压力敏感电阻，其阻值随压力变化如图乙所示，R能承
0
受的最大压力是400NΩ，O是杠杆支点，OA：OB＝3：1，托盘、杠杆和压杆质量不计。下列选
项 正 确 的 是 （ ）
9关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．物重越小，电压表的示数越大
B．空载时，电压表的示数为0V
C．电压表的最大示数是2V
D．电压表示数为1V时，物重是250N
19．（2023•萧县一模）如图甲所示，电源电压不变。闭合开关S，将滑动变阻器R 的滑片P从a
2
端移到b端，两电表示数变化关系如图乙中线段AB所示。则电源电压和滑动变阻器的最大值分
别为（ ）
A．6V、15 B．6V、30 C．9V、15 D．9V、30

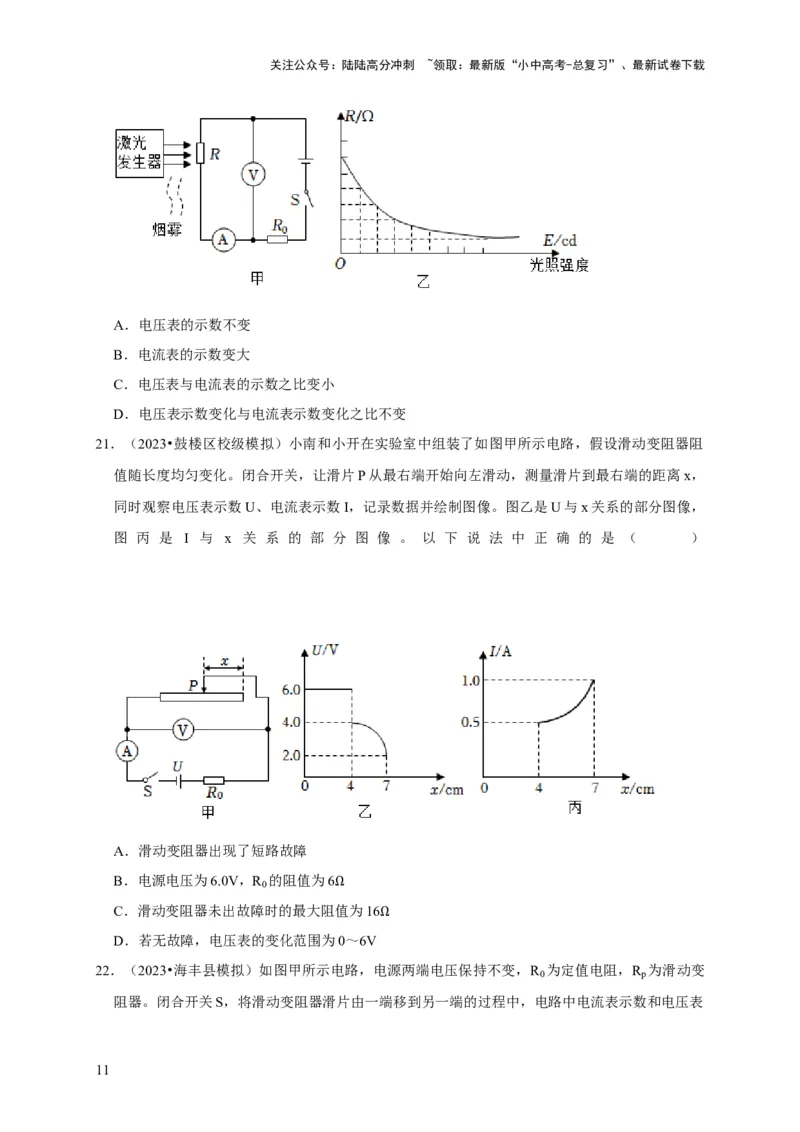

20．（2023•九Ω龙坡区校级模拟）如图Ω甲所示是一种烟雾报Ω警器的电路图，开关 SΩ处于闭合状态，
R 是定值电阻，R为光敏电阻，光照强度与阻值关系如图乙所示。烟雾浓度增大时射向R的光
0
被遮挡，R受到的光照变弱。当烟雾浓度增大时，下列判断正确的是（ ）
10关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．电压表的示数不变
B．电流表的示数变大
C．电压表与电流表的示数之比变小
D．电压表示数变化与电流表示数变化之比不变
21．（2023•鼓楼区校级模拟）小南和小开在实验室中组装了如图甲所示电路，假设滑动变阻器阻
值随长度均匀变化。闭合开关，让滑片P从最右端开始向左滑动，测量滑片到最右端的距离x，
同时观察电压表示数U、电流表示数I，记录数据并绘制图像。图乙是U与x关系的部分图像，
图 丙 是 I 与 x 关 系 的 部 分 图 像 。 以 下 说 法 中 正 确 的 是 （ ）
A．滑动变阻器出现了短路故障
B．电源电压为6.0V，R 的阻值为6
0
C．滑动变阻器未出故障时的最大阻Ω值为16
D．若无故障，电压表的变化范围为0～6VΩ
22．（2023•海丰县模拟）如图甲所示电路，电源两端电压保持不变，R 为定值电阻，R 为滑动变
0 p
阻器。闭合开关S，将滑动变阻器滑片由一端移到另一端的过程中，电路中电流表示数和电压表
11关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
示 数 的 关 系 如 图 乙 所 示 ， 下 列 说 法 正 确 的 是 （ ）
A．当电压表示数为“零”时，电流表示数也为0A
B．变阻器滑片向右滑动过程中，电流表读数变大
C．当电压表读数为2V时，变阻器阻值为5
D．变阻器由左端向右滑动过程中，电路总功Ω率变大

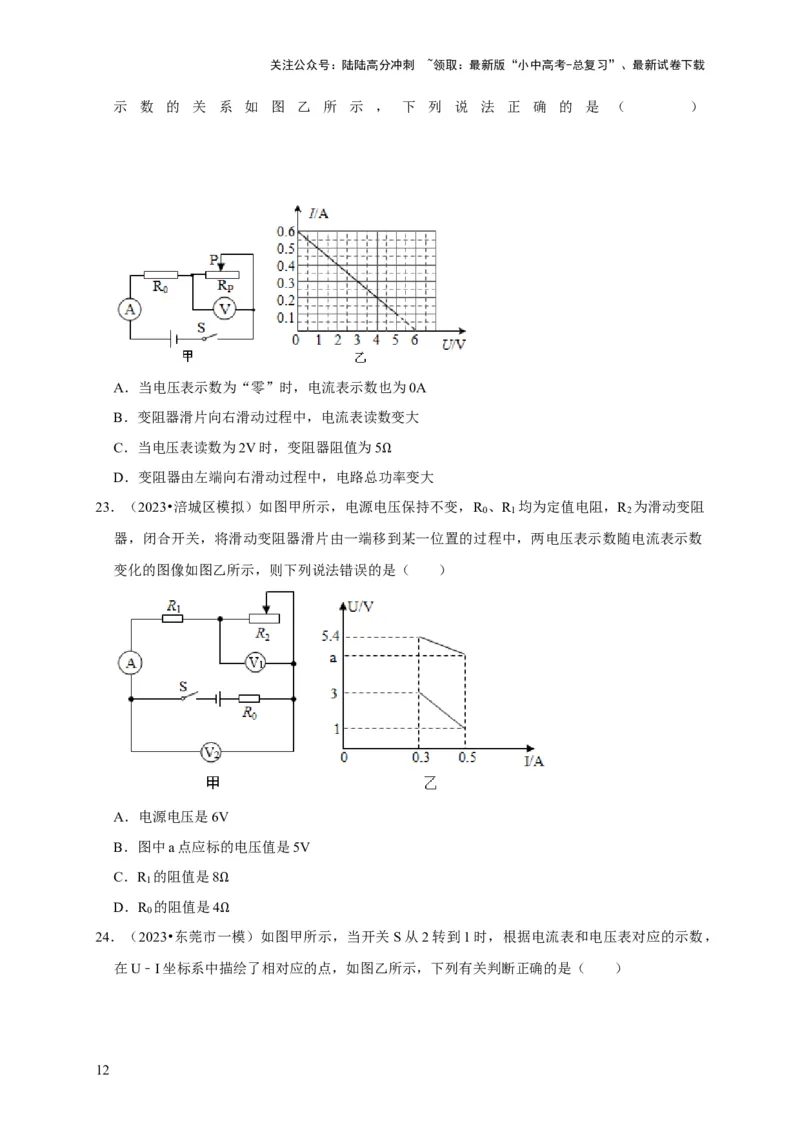

23．（2023•涪城区模拟）如图甲所示，电源电压保持不变，R 、R 均为定值电阻，R 为滑动变阻
0 1 2
器，闭合开关，将滑动变阻器滑片由一端移到某一位置的过程中，两电压表示数随电流表示数
变化的图像如图乙所示，则下列说法错误的是（ ）
A．电源电压是6V
B．图中a点应标的电压值是5V
C．R 的阻值是8
1
D．R
0
的阻值是4Ω
24．（2023•东莞市一Ω模）如图甲所示，当开关 S从2转到1时，根据电流表和电压表对应的示数，
在U﹣I坐标系中描绘了相对应的点，如图乙所示，下列有关判断正确的是（ ）
12关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．电源电压为8V
B．R 的阻值为20
2
C．R
1
的阻值为20Ω
D．S接2时通过RΩ2 的电流为0.6A

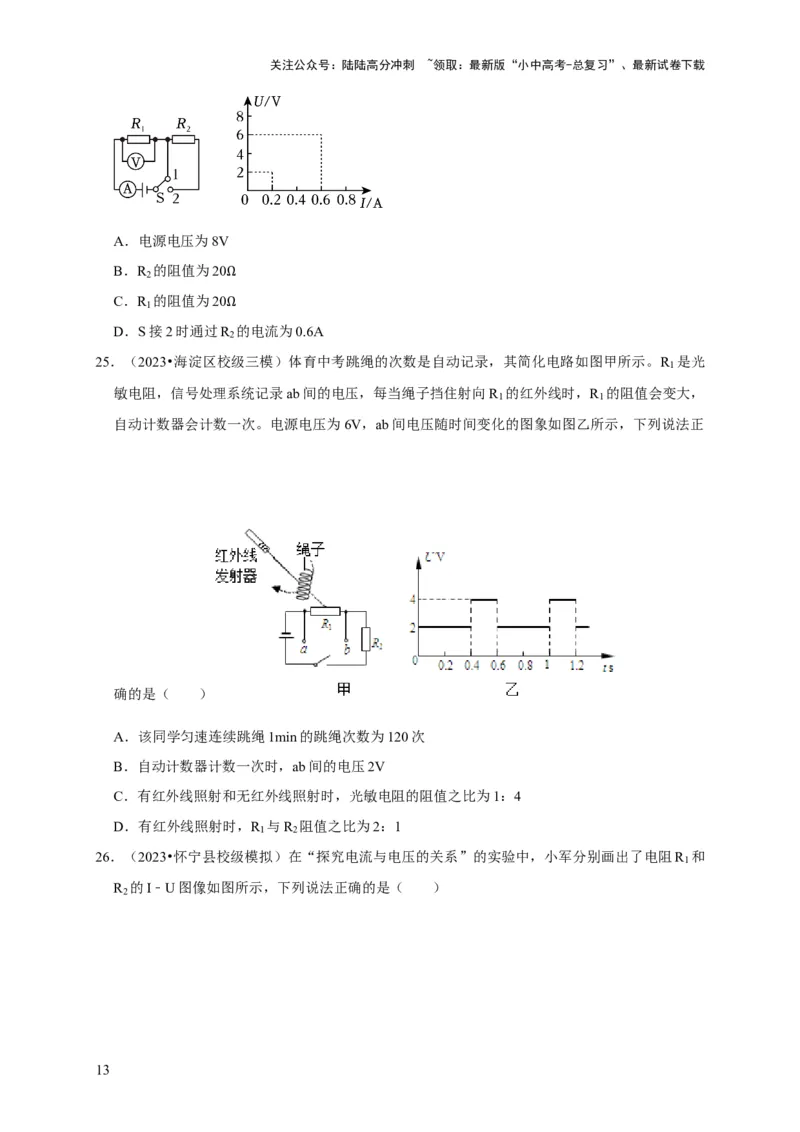

25．（2023•海淀区校级三模）体育中考跳绳的次数是自动记录，其简化电路如图甲所示。R 是光
1
敏电阻，信号处理系统记录ab间的电压，每当绳子挡住射向R 的红外线时，R 的阻值会变大，
1 1
自动计数器会计数一次。电源电压为6V，ab间电压随时间变化的图象如图乙所示，下列说法正
确的是（ ）
A．该同学匀速连续跳绳1min的跳绳次数为120次
B．自动计数器计数一次时，ab间的电压2V
C．有红外线照射和无红外线照射时，光敏电阻的阻值之比为1：4
D．有红外线照射时，R 与R 阻值之比为2：1
1 2

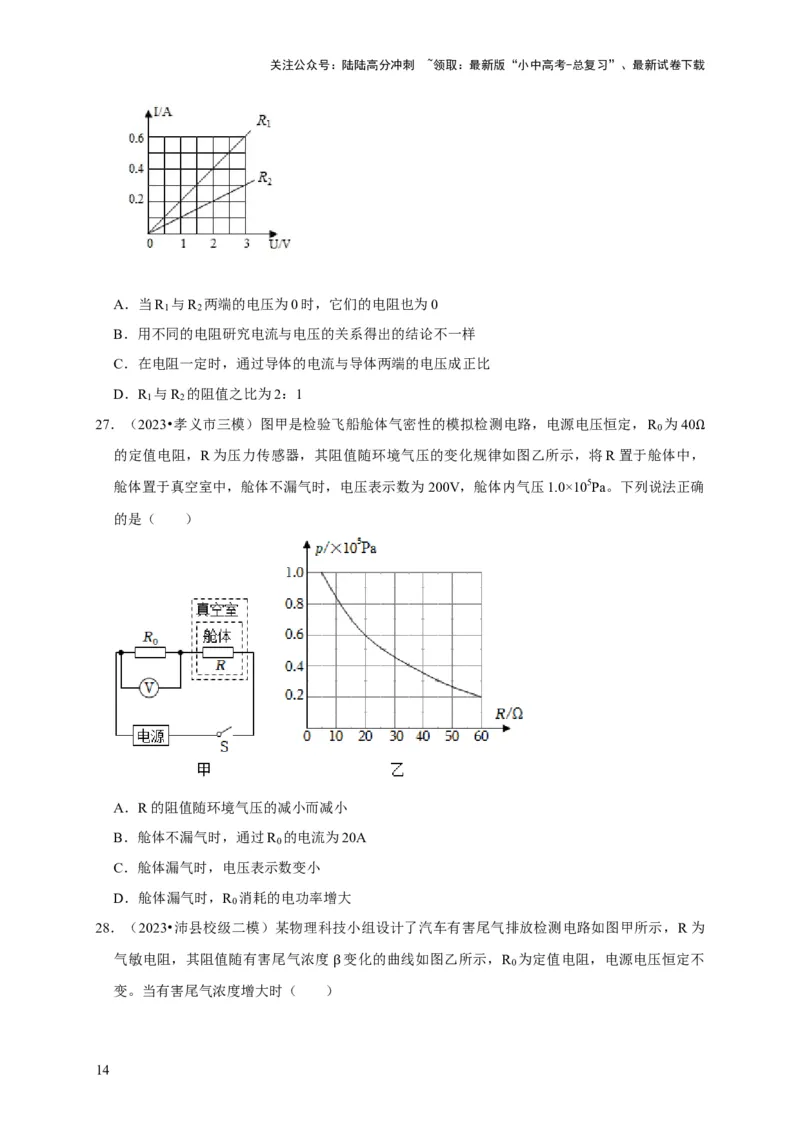

26．（2023•怀宁县校级模拟）在“探究电流与电压的关系”的实验中，小军分别画出了电阻R 和
1
R 的I﹣U图像如图所示，下列说法正确的是（ ）
2
13关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．当R 与R 两端的电压为0时，它们的电阻也为0
1 2
B．用不同的电阻研究电流与电压的关系得出的结论不一样
C．在电阻一定时，通过导体的电流与导体两端的电压成正比
D．R 与R 的阻值之比为2：1
1 2
27．（2023•孝义市三模）图甲是检验飞船舱体气密性的模拟检测电路，电源电压恒定，R 为40
0
的定值电阻，R为压力传感器，其阻值随环境气压的变化规律如图乙所示，将R置于舱体中，Ω
舱体置于真空室中，舱体不漏气时，电压表示数为200V，舱体内气压1.0×105Pa。下列说法正确
的是（ ）
A．R的阻值随环境气压的减小而减小
B．舱体不漏气时，通过R 的电流为20A
0
C．舱体漏气时，电压表示数变小
D．舱体漏气时，R 消耗的电功率增大
0

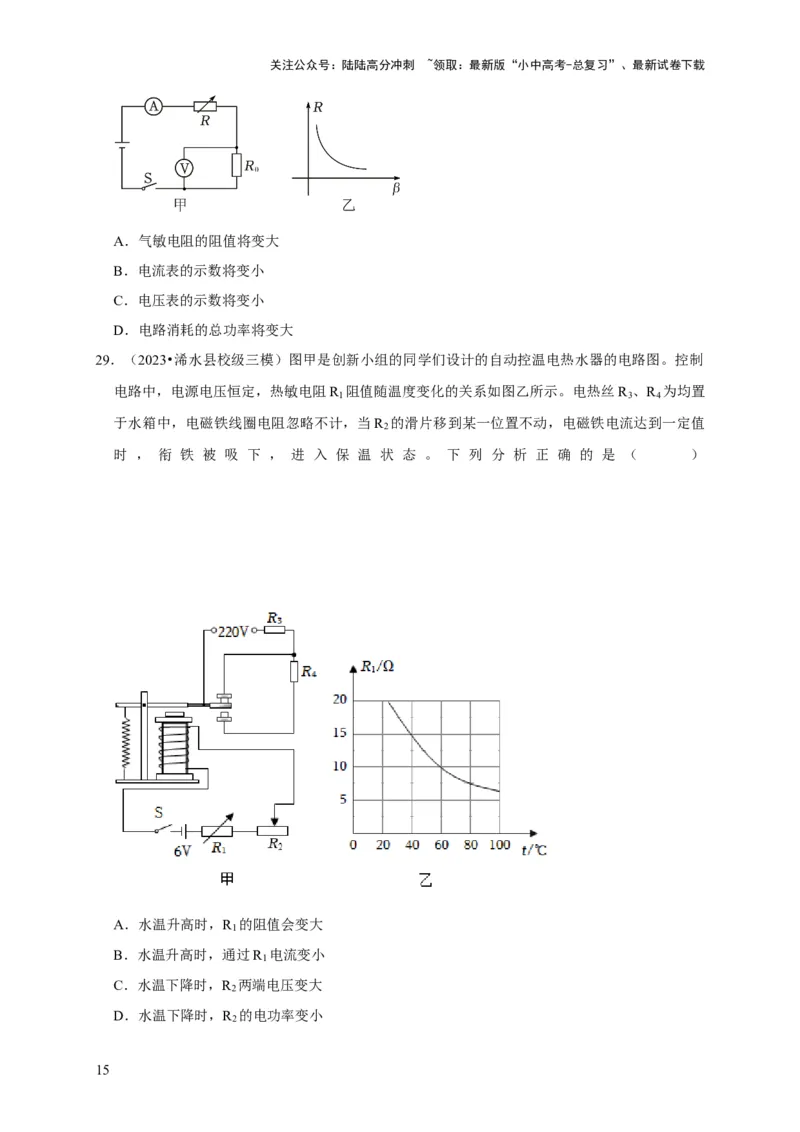

28．（2023•沛县校级二模）某物理科技小组设计了汽车有害尾气排放检测电路如图甲所示，R为
气敏电阻，其阻值随有害尾气浓度 变化的曲线如图乙所示，R 为定值电阻，电源电压恒定不
0
变。当有害尾气浓度增大时（ ）β
14关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．气敏电阻的阻值将变大
B．电流表的示数将变小
C．电压表的示数将变小
D．电路消耗的总功率将变大
29．（2023•浠水县校级三模）图甲是创新小组的同学们设计的自动控温电热水器的电路图。控制
电路中，电源电压恒定，热敏电阻R 阻值随温度变化的关系如图乙所示。电热丝R 、R 为均置
1 3 4
于水箱中，电磁铁线圈电阻忽略不计，当R 的滑片移到某一位置不动，电磁铁电流达到一定值
2
时 ， 衔 铁 被 吸 下 ， 进 入 保 温 状 态 。 下 列 分 析 正 确 的 是 （ ）
A．水温升高时，R 的阻值会变大
1
B．水温升高时，通过R 电流变小
1
C．水温下降时，R 两端电压变大
2
D．水温下降时，R 的电功率变小
2
15关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

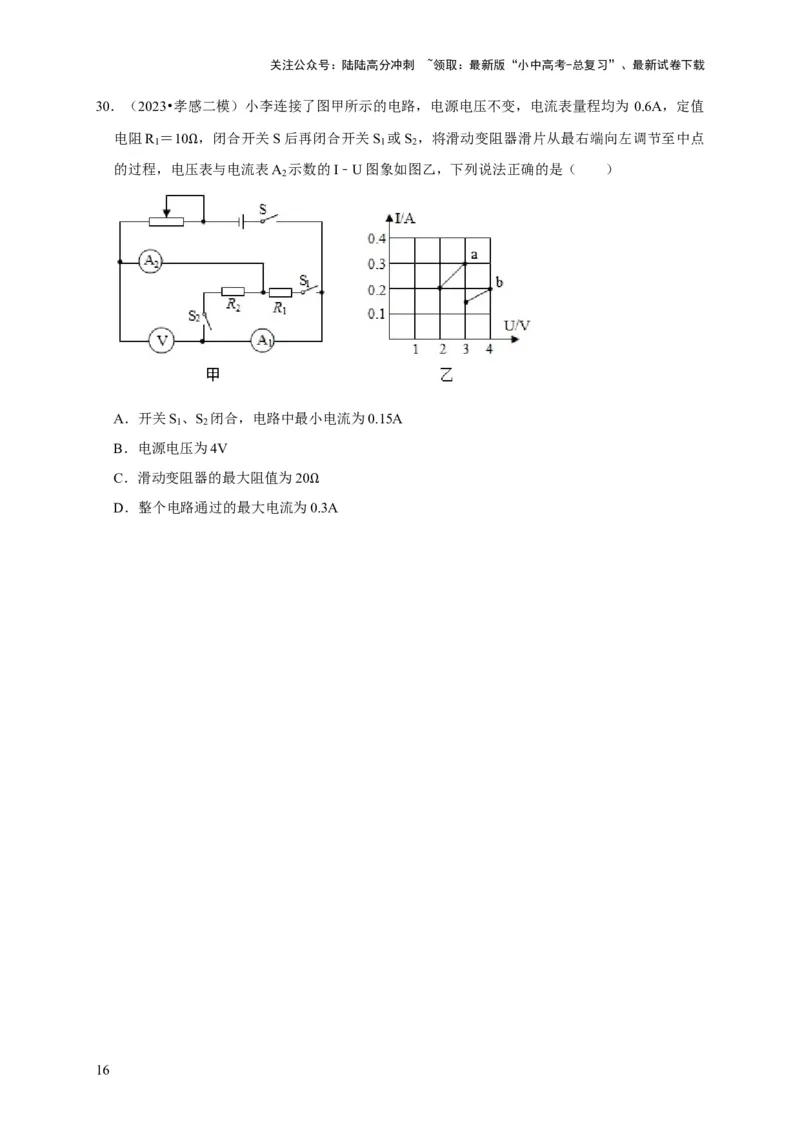

30．（2023•孝感二模）小李连接了图甲所示的电路，电源电压不变，电流表量程均为 0.6A，定值
电阻R ＝10 ，闭合开关S后再闭合开关S 或S ，将滑动变阻器滑片从最右端向左调节至中点
1 1 2
的过程，电压Ω表与电流表A 示数的I﹣U图象如图乙，下列说法正确的是（ ）
2
A．开关S 、S 闭合，电路中最小电流为0.15A
1 2
B．电源电压为4V
C．滑动变阻器的最大阻值为20
D．整个电路通过的最大电流为Ω0.3A
