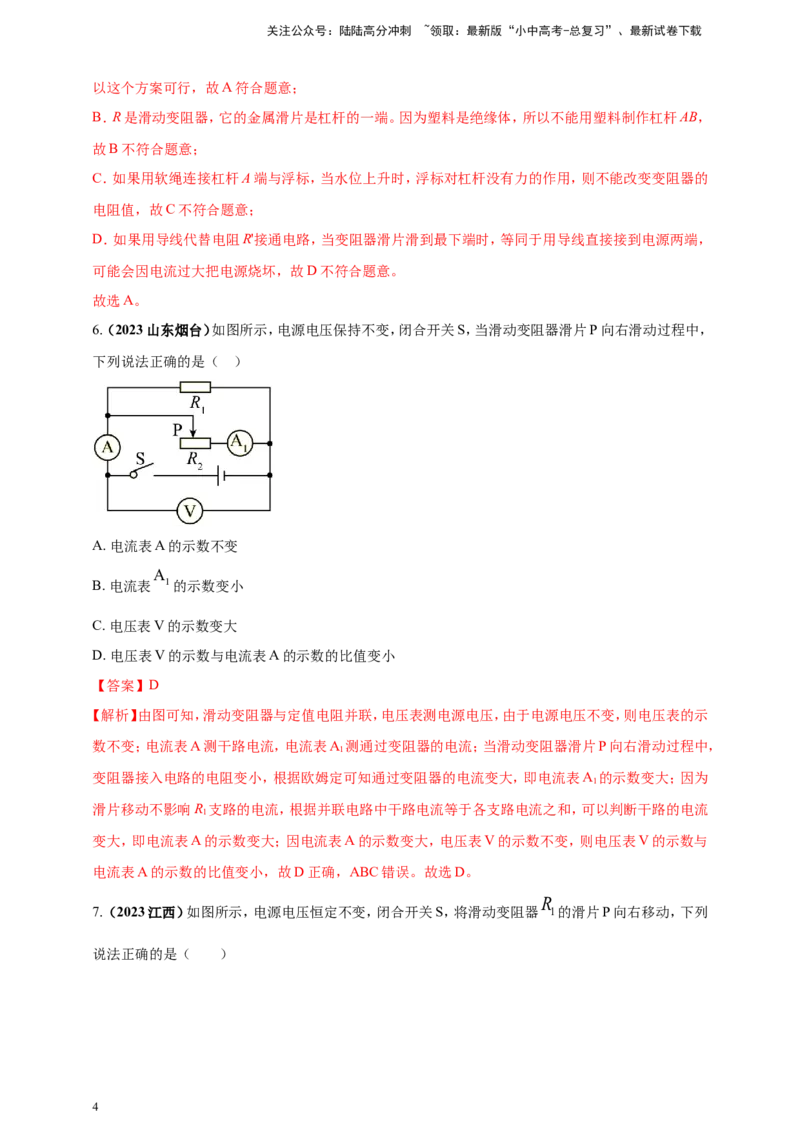

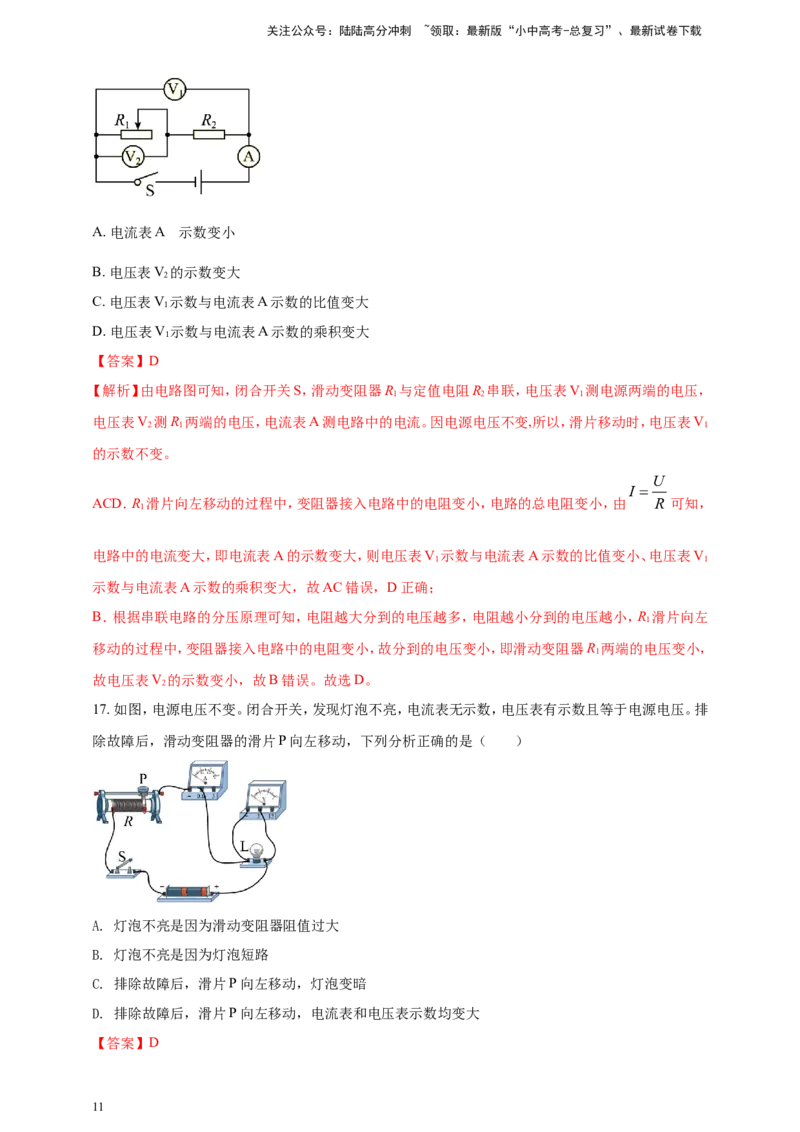

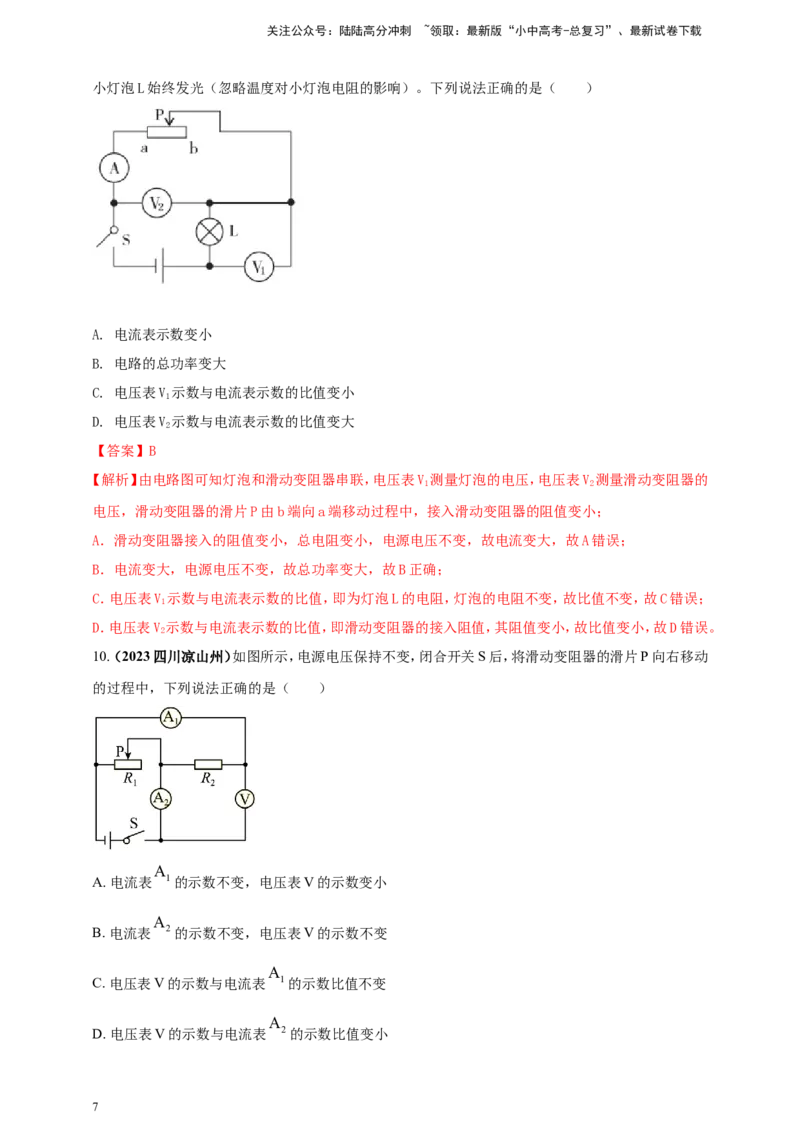

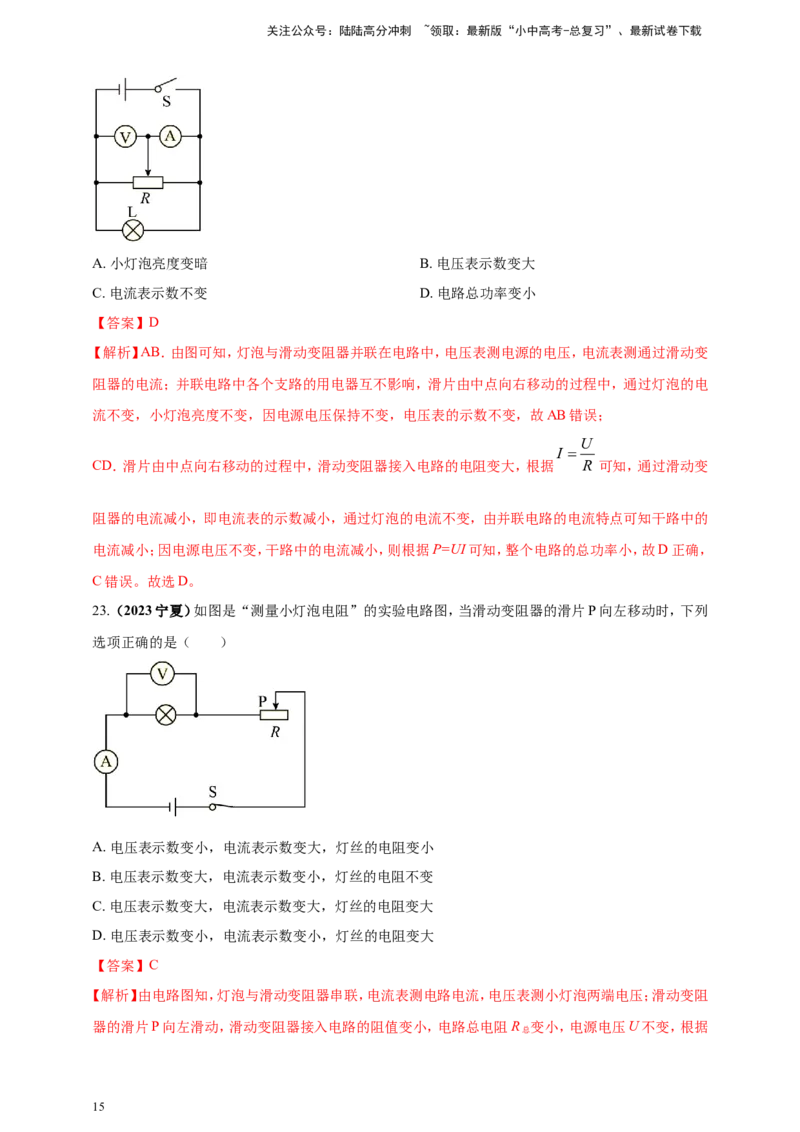

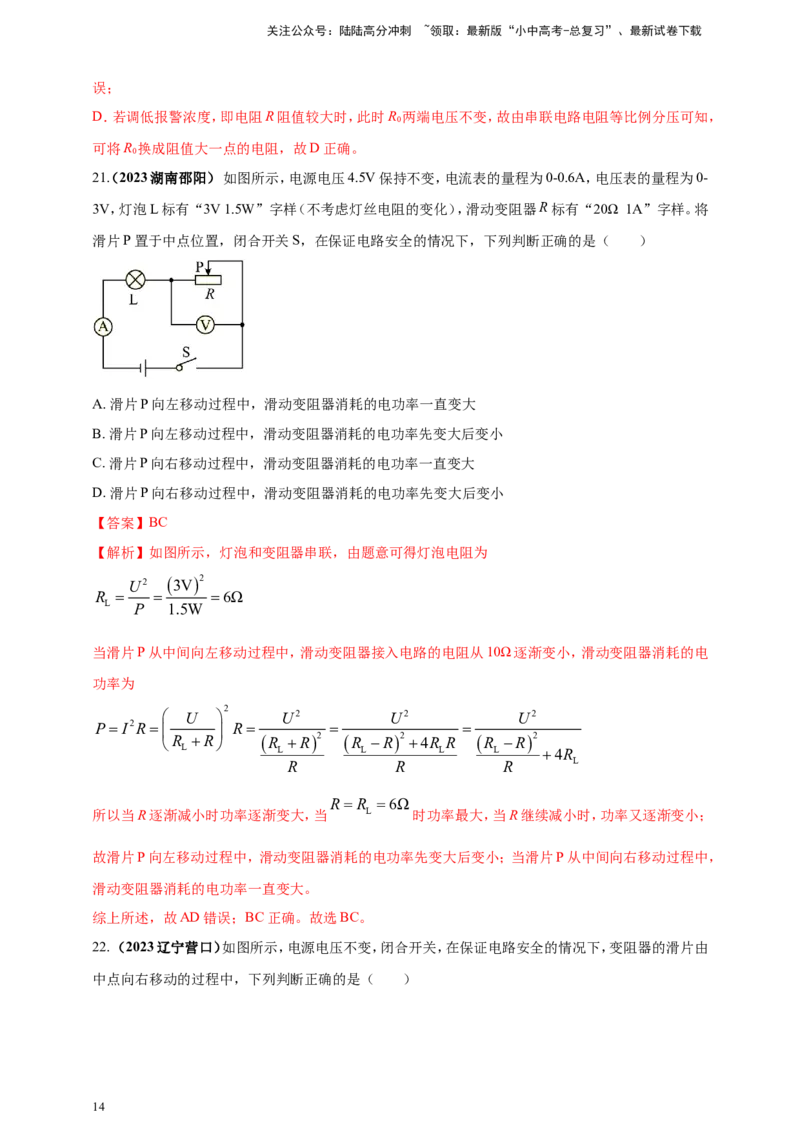

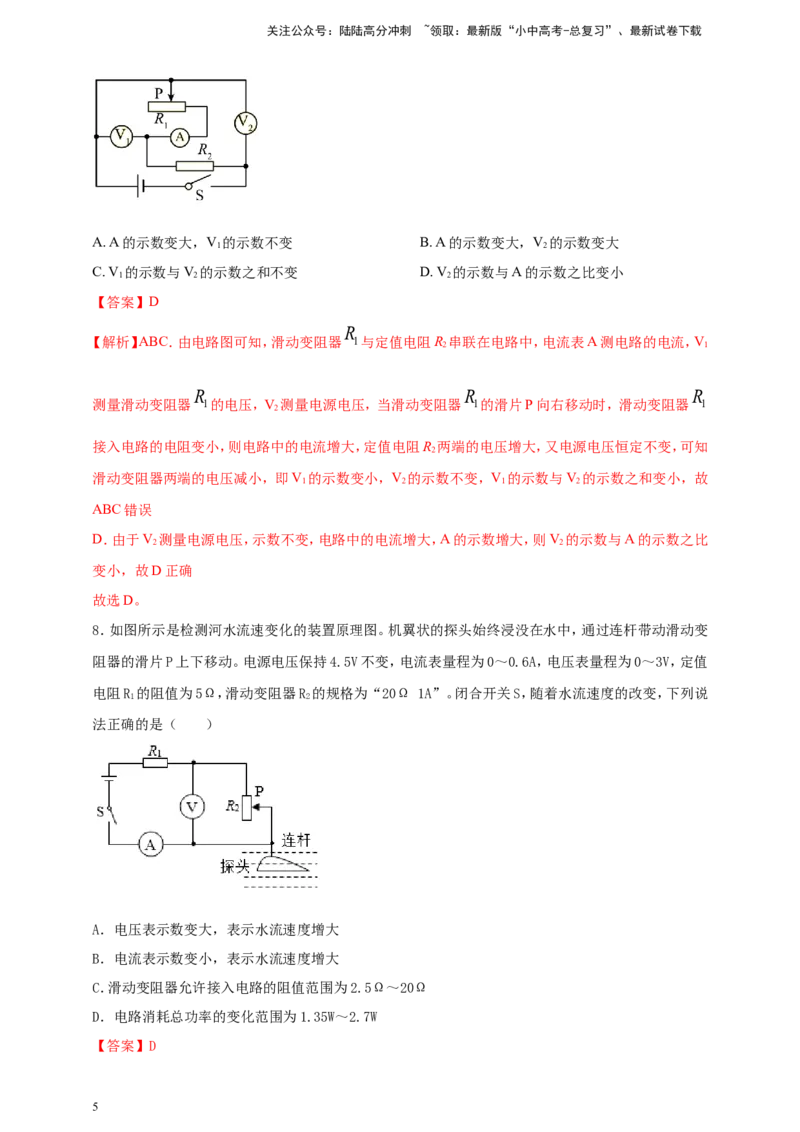

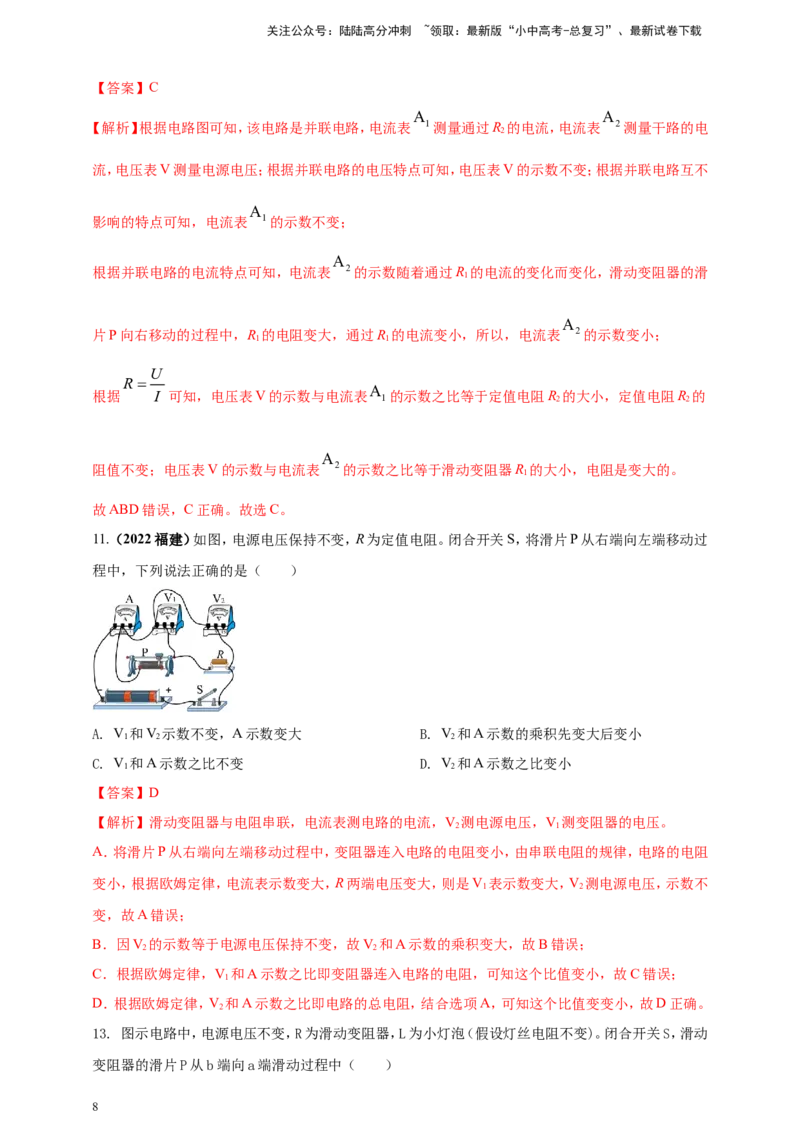

关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 2024年物理二轮中考总复习71个重难点亮点专题专炼（全国通用） 第五篇 电学知识体系必考重点亮点难点专题 专题55 动态电路问题 1.（ 2023湖南常德）图中甲、乙两个滑动变阻器的外形、尺寸完全相同，滑片均位于中点，已知甲的最 大阻值比乙的最大阻值大，闭合S后将两个滑动变阻器的滑片同时向左或向右移动。且移动时始终保 持两滑片之间的距离不变。下列说法中正确的是（ ） A. 向左移动时，电流表示数变小 B. 无论向左还是向右移动，电流表示数都变小 C. 滑片位于滑动变阻器中点时，电流表的示数最小 D. 滑片移动到滑动变阻器最右端时，电流表的示数最小 【答案】D 【解析】由图可知，甲滑动变阻器滑片左边的电阻线接入电路，乙滑动变阻器滑片右边的电阻线接入电 路，电流表测量电路中的电流； AB．当P向左移动时，甲滑动变阻器接入电路中的电阻变小，乙滑动变阻器接入电路中的电阻变大， 因甲的最大阻值比乙的最大阻值大，所以，滑片移动相同距离时，甲减小的电阻大于乙增大的电阻，即 此时电路中的总电阻变小，由欧姆定律可知，电路中的电流变大，即电流表示数变大；同理可知，滑片 向右滑动时，电流表示数变小，故AB错误； CD．滑片位于滑动变阻器中点时，总电阻为 R R R = 甲+ 乙 总 2 2 滑片移动到滑动变阻器最右端时，总电阻为 R R R ′=R = 甲 + 甲 总 甲 2 2 因R ＞R ，所以比较可知滑片移动到滑动变阻器最右端时，总电阻最大，由欧姆定律可知总电流最 甲 乙 小，即电流表的示数最小，故C错误，D正确。故选D。 R R 2.（ 2023湖南益阳）如图所示电路中，电源电压保持不变， 1和 2为定值电阻。先闭合开关S 1 ，再闭合 开关S 后，电流表和电压表的示数变化的情况是（ ） 2 1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 A. 电流表示数增大，电压表示数不变 B. 电流表示数增大，电压表示数减小 C. 电流表示数减小，电压表示数增大 D. 电流表示数不变，电压表示数增大 【答案】A 【解析】先闭合开关S，电路中只有电阻R 工作，电流表测量电路中的电流，电压表测量电源电压；再 1 2 闭S 后，两电阻并联，电流表测量干路的电流，电压表仍测量电源电压，由于电源电压不变，所以先闭 2 合开关S，再闭S 后，电压表示数不变；由于并联电路各支路互不影响，所以通过R 的电流不变，并联 1 2 2 电路干路电流等于各支路电流的和，所以先闭合开关S，再闭S 后，电流表示数变大，故A符合题意， 1 2 BCD不符合题意。故选A。 3.如图所示电路，电源电压保持不变，闭合开关S，缓慢移动滑动变阻器的滑片P，电流表A 的示数逐 1 渐变小，这一过程中（ ） A. 滑片P是向b端移动的 B. 电流表A的示数逐渐变小 C. 电压表V的示数逐渐变小 D. 电路的总功率变大 【答案】B 【解析】A．电流表A 的示数逐渐变小，说明R 电阻变大，滑片向a端移动，故A不符合题意； 1 1 B．电流表A 的示数逐渐变小，干路电流变小，故B符合题意； 1 C．电路是并联电路，电压表V的示数不变，故C不符合题意； D．干路电流变小，电压不变，电路的总功率变小，故D不符合题意。 4. （2023山东滨州）如图所示，电源电压恒定不变，闭合开关后，当滑动变阻器滑片P向左端滑动时， 下列说法正确 的是（ ） 2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 A. 电流表A示数变大，电压表V示数变小 B. 电流表A示数变小，电压表V示数变大 C. 电流表A示数变大，电压表V示数不变 D. 电流表A示数变小，电压表V示数不变 【答案】A 【解析】由电路图可知，R和滑动变阻器R'串联，电压表V测R'两端的电压，电流表测电路中的电流；当 U I＝ 开关S闭合，滑片由向左端移动的过程中，接入电路中的电阻变小，电路中的总电阻变小，由 R 可 知，电路中的电流变大，即电流表A的示数变大；由U=IR可知，R两端电压变大；因串联电路总电压等 于各分电压之和，所以由滑动变阻器R'两端的电压会变小，即电压表V读数会变小。故A正确，BCD 错误。 故选A。 5.（ 2023山东济宁）小明家的屋顶上有一个水池，图是他设计的一种自动测量水池内水位高低的装置， R'是定值电阻，R是滑动变阻器，它的金属滑片是杠杆的一端。从水位表（用电流表改装）指针的刻度， 就可知道水池内水位的高低。下列对装置的设计方案提出的建议，可行的是（ ） A. 用电压表改装水位表，并与R'并联 B. 用塑料材料制作杠杆AB C. 用软绳连接杠杆A端与浮标 D. 用导线代替电阻R'接通电路 【答案】A 【解析】A．如果用电压表改装水位表，把电压表与R'并联，测R'两端电压，根据串联电路分压特点，当 水位升高时，变阻器接入电路电阻变小，变阻器两端电压变小，电源电压不变，则R'两端电压变大。所 3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 以这个方案可行，故A符合题意； B．R是滑动变阻器，它的金属滑片是杠杆的一端。因为塑料是绝缘体，所以不能用塑料制作杠杆AB， 故B不符合题意； C．如果用软绳连接杠杆A端与浮标，当水位上升时，浮标对杠杆没有力的作用，则不能改变变阻器的 电阻值，故C不符合题意； D．如果用导线代替电阻R'接通电路，当变阻器滑片滑到最下端时，等同于用导线直接接到电源两端， 可能会因电流过大把电源烧坏，故D不符合题意。 故选A。 6.（ 2023山东烟台）如图所示，电源电压保持不变，闭合开关S，当滑动变阻器滑片P向右滑动过程中， 下列说法正确的是（ ） A. 电流表A的示数不变 A B. 电流表 1的示数变小 C. 电压表V的示数变大 D. 电压表V的示数与电流表A的示数的比值变小 【答案】D 【解析】由图可知，滑动变阻器与定值电阻并联，电压表测电源电压，由于电源电压不变，则电压表的示 数不变；电流表A测干路电流，电流表A 测通过变阻器的电流；当滑动变阻器滑片P向右滑动过程中， 1 变阻器接入电路的电阻变小，根据欧姆定可知通过变阻器的电流变大，即电流表A 的示数变大；因为 1 滑片移动不影响R 支路的电流，根据并联电路中干路电流等于各支路电流之和，可以判断干路的电流 1 变大，即电流表A的示数变大；因电流表A的示数变大，电压表V的示数不变，则电压表V的示数与 电流表A的示数的比值变小，故D正确，ABC错误。故选D。 R 7.（ 2023江西）如图所示，电源电压恒定不变，闭合开关S，将滑动变阻器 1的滑片P向右移动，下列 说法正确的是（ ） 4关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 A. A的示数变大，V 的示数不变 B. A 的示数变大，V 的示数变大 1 2 C. V 的示数与V 的示数之和不变 D. V 的示数与A的示数之比变小 1 2 2 【答案】D R 【解析】ABC．由电路图可知，滑动变阻器 1与定值电阻R 串联在电路中，电流表A测电路的电流，V 2 1 R R R 测量滑动变阻器 1的电压，V 测量电源电压，当滑动变阻器 1的滑片P向右移动时，滑动变阻器 1 2 接入电路的电阻变小，则电路中的电流增大，定值电阻R 两端的电压增大，又电源电压恒定不变，可知 2 滑动变阻器两端的电压减小，即V 的示数变小，V 的示数不变，V 的示数与V 的示数之和变小，故 1 2 1 2 ABC错误 D．由于V 测量电源电压，示数不变，电路中的电流增大，A的示数增大，则V 的示数与A的示数之比 2 2 变小，故D正确 故选D。 8．如图所示是检测河水流速变化的装置原理图。机翼状的探头始终浸没在水中，通过连杆带动滑动变 阻器的滑片P上下移动。电源电压保持4.5V不变，电流表量程为0～0.6A，电压表量程为0～3V，定值 电阻R 的阻值为5Ω，滑动变阻器R 的规格为“20Ω 1A”。闭合开关S，随着水流速度的改变，下列说 1 2 法正确的是（ ） A．电压表示数变大，表示水流速度增大 B．电流表示数变小，表示水流速度增大 C．滑动变阻器允许接入电路的阻值范围为2.5Ω～20Ω D．电路消耗总功率的变化范围为1.35W～2.7W 【答案】D 5关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 【解析】由图知，定值电阻R 与变阻器R 串联，电压表测变阻器R 的电压，电流表测电路的电流： 1 2 2 AB、流体的压强跟流速有关，流速越大的位置，压强越小；当水流速度增大时，机翼状的探头上下表面 受到的压强不同，下表面受到的压强大于上表面受到的压强，R 的滑片上移，R 接入电路的阻值减小， 2 2 总电阻减小，由I＝ 可知，电流表示数变大， 根据串联电路的分压特点可知，变阻器R 的电压减小，即电压表示数减小，故A、B错误； 2 CD、当滑动变阻器接入电路中的电阻为零时，电路中的电流：I＝ ＝ ＝0.9A， 因串联电路中各处的电流相等，且电流表的量程为0～0.6A，所以，电路中的最大电流为 I ＝0.6A； 大 电路的最大功率为：P ＝UI ＝4.5V×0.6A＝2.7W； 大 大 此时滑动变阻器接入电路中的电阻最小，此时电路中的总电阻： R＝ ＝ ＝7.5Ω， 因串联电路中总电阻等于各分电阻之和， 所以，滑动变阻器接入电路中的最小阻值： R ＝R﹣R＝7.5Ω﹣5Ω＝2.5Ω； 2小 1 当电压表的示数最大为U＝3V时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，电路的总 2 功率最小， 因串联电路中总电压等于各分电压之和， 所以，此时R 的电压：U＝U﹣U＝4.5V﹣3V＝1.5V， 1 1 2 则电路中最小的电流：I ＝ ＝ ＝0.3A， 小 则滑动变阻器接入电路中的最大阻值： R ＝ ＝ ＝10Ω， 2大 所以，滑动变阻器允许接入电路的取值范围为2.5Ω～10Ω，故C错误； 电路的最小功率为：P ＝UI ＝4.5V×0.3A＝1.35W； 小 小 所以，电路的总功率的变化范围为1.35W∼2.7W，故D正确。 【点评】本题考查了串联电路的特点和欧姆定律、电功率公式的应用，根据流体压强跟流速的关系得出 流速变化时变阻器接入电路中电阻的变化是关键。 9. 如图所示的电路，电源电压保持不变，闭合开关S，滑动变阻器的滑片P由b端向a端移动过程中， 6关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 小灯泡L始终发光（忽略温度对小灯泡电阻的影响）。下列说法正确的是（ ） A. 电流表示数变小 B. 电路的总功率变大 C. 电压表V 示数与电流表示数的比值变小 1 D. 电压表V 示数与电流表示数的比值变大 2 【答案】B 【解析】由电路图可知灯泡和滑动变阻器串联，电压表V 测量灯泡的电压，电压表V 测量滑动变阻器的 1 2 电压，滑动变阻器的滑片P由b端向a端移动过程中，接入滑动变阻器的阻值变小； A．滑动变阻器接入的阻值变小，总电阻变小，电源电压不变，故电流变大，故A错误； B．电流变大，电源电压不变，故总功率变大，故B正确； C．电压表V 示数与电流表示数的比值，即为灯泡L的电阻，灯泡的电阻不变，故比值不变，故C错误； 1 D．电压表V 示数与电流表示数的比值，即滑动变阻器的接入阻值，其阻值变小，故比值变小，故D错误。 2 10.（ 2023四川凉山州）如图所示，电源电压保持不变，闭合开关S后，将滑动变阻器的滑片P向右移动 的过程中，下列说法正确的是（ ） A A. 电流表 1的示数不变，电压表V的示数变小 A B. 电流表 2的示数不变，电压表V的示数不变 A C. 电压表V的示数与电流表 1的示数比值不变 A D. 电压表V的示数与电流表 2的示数比值变小 7关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 【答案】C A A 【解析】根据电路图可知，该电路是并联电路，电流表 1测量通过R 的电流，电流表 2测量干路的电 2 流，电压表V测量电源电压；根据并联电路的电压特点可知，电压表V的示数不变；根据并联电路互不 A 影响的特点可知，电流表 1的示数不变； A 根据并联电路的电流特点可知，电流表 2的示数随着通过R 的电流的变化而变化，滑动变阻器的滑 1 A 片P向右移动的过程中，R 的电阻变大，通过R 的电流变小，所以，电流表 2的示数变小； 1 1 U R  A 根据 I 可知，电压表V的示数与电流表 的示数之比等于定值电阻R 的大小，定值电阻R 的 1 2 2 A 阻值不变；电压表V的示数与电流表 2的示数之比等于滑动变阻器R 的大小，电阻是变大的。 1 故ABD错误，C正确。故选C。 11.（ 2022福建）如图，电源电压保持不变，R为定值电阻。闭合开关S，将滑片P从右端向左端移动过 程中，下列说法正确的是（ ） A. V 和V 示数不变，A示数变大 B. V 和A示数的乘积先变大后变小 1 2 2 C. V 和A示数之比不变 D. V 和A示数之比变小 1 2 【答案】D 【解析】滑动变阻器与电阻串联，电流表测电路的电流，V 测电源电压，V 测变阻器的电压。 2 1 A．将滑片P从右端向左端移动过程中，变阻器连入电路的电阻变小，由串联电阻的规律，电路的电阻 变小，根据欧姆定律，电流表示数变大，R两端电压变大，则是V 表示数变大，V 测电源电压，示数不 1 2 变，故A错误； B．因V 的示数等于电源电压保持不变，故V 和A示数的乘积变大，故B错误； 2 2 C．根据欧姆定律，V 和A示数之比即变阻器连入电路的电阻，可知这个比值变小，故C错误； 1 D．根据欧姆定律，V 和A示数之比即电路的总电阻，结合选项A，可知这个比值变变小，故D正确。 2 13. 图示电路中，电源电压不变，R为滑动变阻器，L为小灯泡（假设灯丝电阻不变)。闭合开关S，滑动 变阻器的滑片P从b端向a端滑动过程中（ ） 8关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 A. 电流表示数变小，小灯泡变暗 B. 电压表示数变大，小灯泡变亮 C. 电压表示数与电流表示数的比值变小，小灯泡变亮 D. 电压表示数与电流表示数的比值不变，小灯泡变亮 【答案】C 【解析】由图知道，滑动变阻器与灯泡串联，电压表测量滑动变阻器两端的电压，电流表测电路中的电 流，所以电压表示数与电流表示数的比值即滑动变阻器接入电路的电阻，由图知道，滑动变阻器的滑 片P从b端向a端滑动过程中，接入电路中的电阻变小，即电压表示数与电流表示数的比值变小； U I  当滑动变阻器接入电路中的电阻变小时，电路中的总电阻变小，由 R 知道，电路中的电流变大，即 电流表的示数变大，由于灯丝电阻不变，由U=IR知道，灯泡两端的电压变大，由PUI 知道，灯泡的 实际功率变大，灯泡变亮； 由串联分压知道，此过程中滑动变阻器两端电压变小，故电压表示数变小； 综上所述，只有C正确。 14. 喜欢学习物理的小陈，根据所学的物理知识，设计了如图所示的电路图，按照电路图连接好电路。 电源电压不变，闭合开关S后，当他把滑动变阻器的滑片P由中点向右移动时，下列说法正确的 是（ ） A. 滑动变阻器的电阻变大，灯泡变暗 B. 电流表的示数变小，灯泡亮度不变 C. 滑动变阻器的电阻变大，它两端的电压不变 D. 电流表的示数变大，电路中的总电阻变大 【答案】BC 【解析】A．由图可知，灯泡L和变阻器R并联，电流表测量干路中的电流。滑动变阻器的滑片P由中点 9关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 向右移动时，变阻器连入电路的电阻变大，并联电路中各个支路的用电器互不影响，所以灯泡亮度不 变，故A错误； BD．滑动变阻器的滑片P由中点向右移动时，变阻器连入电路的电阻变大，由电阻的并联关系可知电 U I  路的总电阻变大，由 R 可知电路的总电流变小，即电流表的示数变小，由并联电路的特点可知灯 泡的亮度不变，故B正确，D错误； C．滑动变阻器的滑片P由中点向右移动时，变阻器连入电路的电阻变大，并联电路中各个支路的电压 都等于电源电压，变阻器两端的电压不变，故C正确。故选BC。 15. 为保障安全，现在很多室内公共场所安装有烟雾报警装置，如图所示是烟雾报警的简化原理图。电 源电压保持不变，R 为定值电阻，光敏电阻R的阻值随光照强度的减弱而增大，当电路中的电 0 流减小至某一数值时报警器开始报警。当有烟雾遮挡射向光敏电阻R的激光时，下列说法正确的 是（ ） A. 电流表的示数变小，电压表的示数不变 B. 电流表的示数变小，电压表的示数变大 C. 电流表的示数不变，电压表的示数变大 D. 电流表的示数不变，电压表的示数不变 【答案】B 【解析】分析电路图可知，定值电阻R 与光敏电阻R串联，电压表测光敏电阻R两端的电压，电流表测 0 电路中的电流；当有烟雾遮挡射向光敏电阻R的激光时，光照强度减弱，光敏电阻R的阻值增大，根据 U I  串联电阻的规律，总电阻变大，由 R 可知，电路中电流变小，即电流表示数变小；根据U=IR可知， 定值电阻R 两端的电压变小；根据串联电路电压的规律可知，光敏电阻R的电压增大，即电压表示数 0 变大，故B符合题意。故选B。 16. 如图电路中，电源电压不变。闭合开关S，R 滑片向左移动的过程中，下列说法正确的是（ ） 1 10关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 的 A. 电流表A 示数变小 B. 电压表V 的示数变大 2 C. 电压表V 示数与电流表A示数的比值变大 1 D. 电压表V 示数与电流表A示数的乘积变大 1 【答案】D 【解析】由电路图可知，闭合开关S，滑动变阻器R 与定值电阻R 串联，电压表V 测电源两端的电压， 1 2 1 电压表V 测R 两端的电压，电流表A测电路中的电流。因电源电压不变,所以，滑片移动时，电压表V 2 1 1 的示数不变。 U I  ACD．R 滑片向左移动的过程中，变阻器接入电路中的电阻变小，电路的总电阻变小，由 R 可知， 1 电路中的电流变大，即电流表A的示数变大，则电压表V 示数与电流表A示数的比值变小、电压表V 1 1 示数与电流表A示数的乘积变大，故AC错误，D正确； B．根据串联电路的分压原理可知，电阻越大分到的电压越多，电阻越小分到的电压越小，R 滑片向左 1 移动的过程中，变阻器接入电路中的电阻变小，故分到的电压变小，即滑动变阻器R 两端的电压变小， 1 故电压表V 的示数变小，故B错误。故选D。 2 17. 如图，电源电压不变。闭合开关，发现灯泡不亮，电流表无示数，电压表有示数且等于电源电压。排 除故障后，滑动变阻器的滑片P向左移动，下列分析正确的是（ ） A. 灯泡不亮是因为滑动变阻器阻值过大 B. 灯泡不亮是因为灯泡短路 C. 排除故障后，滑片P向左移动，灯泡变暗 D. 排除故障后，滑片P向左移动，电流表和电压表示数均变大 【答案】D 11关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 【解析】AB．灯泡不亮且电流表无示数，电压表等于电源电压，所以电路中的故障类型是断路，故AB 错误； CD．由图可知，滑片向左移动，滑动变阻器接入电路中的阻值变小，电路中的总电阻变小，根据欧姆定 律可知，电路中的电流变大，电流表示数变大，灯泡变亮；根据串联电路分压规律可知，小灯泡两端电 压变大，电压表示数变大，故C错误，D正确。故选D。 18. 某科技小组为快递公司设计的分拣计数装置简化电路如图所示。R 为定值电阻，R 为光敏电阻，当 2 1 有光照射光敏电阻时其阻值变小。激光被遮挡一次，计数器会自动计数一次（计数器可视为电压表）。 闭合开关，激光被遮挡瞬间，下列说法正确的是（ ） A. 电阻R 的阻值变小 B. 通过R 的电流变大 1 2 C. 电阻R 两端的电压变大 D. 电阻R 两端的电压变大 1 2 【答案】C 【解析】由图可知两电阻串联，计数器（电压表）测R 的电压，已知当有光照射时电阻变小，故激光被迟 1 挡瞬间电阻R 变大，由串联电阻的规律，电路的总电阻变大，电路的电流变小，根据U=IR，R 的电压变 1 1 大，由串联电路电压的规律可知，R 两端的电压变小，故ABD错误，C正确。故选C。 2 19.（ 2023甘肃兰州）小明设计的质量测量仪如图所示，电源电压保持不变，闭合开关S后，下列说法中 正确的是（ ） A. 不放重物时，小灯泡L的亮度最暗 B. 与电流表相比，用电压表的示数表示重物的质量，更符合人们的思维习惯 C. 重物的质量越大，电流表示数越小，电压表示数也越小 D. 重物的质量越小，电路消耗的总功率越小 【答案】B 【解析】由图可知，变阻器和灯泡L串联，电压表测量变阻器两端的电压，电流表测量电路中的电流。 12关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 U I  A．不放重物时，变阻器连入电路的电阻最小，电路的总电阻最小，由 R 可知电路中的电流最大， 由P=I2R可知灯泡L的电功率最大，灯泡L的亮度最亮，故A错误； U I  BC．重物的质量越大，变阻器连入电路的电阻越大，电路的总电阻越大， R 可知电路中的电流越 小，电流表的示数越小，由串联分压可知电压表的示数越大，用电压表的示数表示重物的质量，更符合 人们的思维习惯，故B正确，C错误； U I  D．重物的质量越小，变阻器连入电路的电阻越小，电路的总电阻越小， R 可知电路中的电流越大， 由P=UI可知电路消耗的总功率越大，故D错误。故选B。 20.（ 2023甘肃金昌）学校科技小组设计了一个室内天然气泄漏检测仪，原理如图所示，其中R是检测 天然气的电阻（气敏电阻），天然气浓度增大时，R减小，R 为定值电阻，电源电压不变，闭合开关S，下 0 列判断正确的是（ ） A. 显示仪一定是电流表 B. 室内有天然气泄漏时，显示仪示数变小 C. 室内有天然气泄漏时，电路消耗的电功率变小 D. 若调低报警浓度，可将R 换成阻值大一点的电阻 0 【答案】D 【解析】A．由电路图可知，R与R 串联，当天然气浓度增大时，R阻值减小，由串联电路电阻等比例分 0 压可知，此时R 两端电压增大，可知显示仪可以为电压表，故A错误； 0 B．室内有天然气泄漏时，R阻值减小，若显示仪为电压表，则由串联电路电阻等比例分压可知，此时R 0 两端电压增大，若显示仪为电流表，此时R 将被短路，电路中只有R，R阻值减小，由欧姆定律可得，电 0 路中电流增大，故可知B错误； U2 P  C．室内有天然气泄漏时，此时电路中的阻值变小，由 可得，电路消耗的电功率变大，故C错 R 13关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 误； D．若调低报警浓度，即电阻R阻值较大时，此时R 两端电压不变，故由串联电路电阻等比例分压可知， 0 可将R 换成阻值大一点的电阻，故D正确。 0 21（. 2023湖南邵阳） 如图所示，电源电压4.5V保持不变，电流表的量程为0-0.6A，电压表的量程为0- 3V，灯泡L标有“3V 1.5W”字样（不考虑灯丝电阻的变化），滑动变阻器R标有“20Ω 1A”字样。将 滑片P置于中点位置，闭合开关S，在保证电路安全的情况下，下列判断正确的是（ ） A. 滑片P向左移动过程中，滑动变阻器消耗的电功率一直变大 B. 滑片P向左移动过程中，滑动变阻器消耗的电功率先变大后变小 C. 滑片P向右移动过程中，滑动变阻器消耗的电功率一直变大 D. 滑片P向右移动过程中，滑动变阻器消耗的电功率先变大后变小 【答案】BC 【解析】如图所示，灯泡和变阻器串联，由题意可得灯泡电阻为 U2 3V2 R   6Ω L P 1.5W 当滑片P从中间向左移动过程中，滑动变阻器接入电路的电阻从10Ω逐渐变小，滑动变阻器消耗的电 功率为 2  U  U2 U2 U2 P  I2R   R     R R  R R2 R R2 4R R R R2 L L L L L 4R R R R L R R 6Ω 所以当R逐渐减小时功率逐渐变大，当 L 时功率最大，当R继续减小时，功率又逐渐变小； 故滑片P向左移动过程中，滑动变阻器消耗的电功率先变大后变小；当滑片P从中间向右移动过程中， 滑动变阻器消耗的电功率一直变大。 综上所述，故AD错误；BC正确。故选BC。 22. （2023辽宁营口）如图所示，电源电压不变，闭合开关，在保证电路安全的情况下，变阻器的滑片由 中点向右移动的过程中，下列判断正确的是（ ） 14关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 A. 小灯泡亮度变暗 B. 电压表示数变大 C. 电流表示数不变 D. 电路总功率变小 【答案】D 【解析】AB．由图可知，灯泡与滑动变阻器并联在电路中，电压表测电源的电压，电流表测通过滑动变 阻器的电流；并联电路中各个支路的用电器互不影响，滑片由中点向右移动的过程中，通过灯泡的电 流不变，小灯泡亮度不变，因电源电压保持不变，电压表的示数不变，故AB错误； U I  CD．滑片由中点向右移动的过程中，滑动变阻器接入电路的电阻变大，根据 R 可知，通过滑动变 阻器的电流减小，即电流表的示数减小，通过灯泡的电流不变，由并联电路的电流特点可知干路中的 电流减小；因电源电压不变，干路中的电流减小，则根据P=UI可知，整个电路的总功率小，故D正确， C错误。故选D。 23. （2023宁夏）如图是“测量小灯泡电阻”的实验电路图，当滑动变阻器的滑片P向左移动时，下列 选项正确的是（ ） A. 电压表示数变小，电流表示数变大，灯丝的电阻变小 B. 电压表示数变大，电流表示数变小，灯丝的电阻不变 C. 电压表示数变大，电流表示数变大，灯丝的电阻变大 D. 电压表示数变小，电流表示数变小，灯丝的电阻变大 【答案】C 【解析】由电路图知，灯泡与滑动变阻器串联，电流表测电路电流，电压表测小灯泡两端电压；滑动变阻 器的滑片P向左滑动，滑动变阻器接入电路的阻值变小，电路总电阻R 变小，电源电压U不变，根据 总 15关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 U I  R 可得，电路中的电流变大，则电流表示数变大，灯泡变亮，灯泡两端的电压变大，灯丝的温度升 高，电阻变大，故C正确，ABD错误。故选C。 24.（ 2023山东东营）小区内路灯能根据光线亮暗情况实现自动控制，其电路原理如图所示，R 是定值 1 电阻，R 是光敏电阻，其阻值大小随光照强度的增大而减小，当开关S 闭合，光线变暗时，下列判断正 2 1 确的是（ ） A. 电流表示数减小，电磁铁的磁性减弱，开关S 闭合 2 B. 电流表示数减小，电磁铁的磁性增强，开关S 断开 2 C. 电流表示数增大，电磁铁的磁性增强，开关S 闭合 2 D. 电流表示数增大，电磁铁的磁性减弱，开关S 断开 2 【答案】A 【解析】当开关S 闭合，光线变暗时，光敏电阻的电阻变大，控制电路中的总电阻变大，电路中的电流 1 变小，电流表的示数变小，电磁铁的磁性减弱，对衔铁的吸引力减小，在右边弹簧的拉力作用下，动触 点向下运动，开关S 闭合，故A正确，BCD错误。故选A。 2 25．如图所示，电源电压保持不变，R 为定值电阻，闭合开关S后，将滑动变阻器R 的滑片P从最右端 1 2 向中点移动时，下列说法正确的是（ ） A．V 和V 的示数不变，A的示数变小 1 2 B．V 的示数不变，V 的示数变小，A的示数变大 1 2 C．V 的示数与A的示数之比不变 2 D．V 的示数与A的示数之比不变 1 【答案】C 【解析】由电路图可知，R 与R 串联，电压表V 测R 两端的电压，电压表V 测电源两 1 2 2 1 1 端的电压，电流表A测电路中的电流； 16关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 闭合开关S后，将滑动变阻器R 的滑片P从最右端向中点移动时，滑动变阻器接入电路的电阻减小， 2 电路的总电阻变小，根据I＝ 可知，电路中的电流变大，电流表示数变大； 由于电源电压不变，则滑片移动时，电压表V 的示数不变； 1 根据U＝IR可知，R 两端电压变大，即电压表V 的示数变大； 1 2 V 的示数与A的示数之比为R 的阻值，电阻值不变，比值不变； 2 1 V 的示数不变，A的示数变大，则其比值变小； 1 综上所述，C正确，ABD错误。 17关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 18
