模块四 电学
专题02 电流、电压和电阻及其规律
*知识与方法
一、电流、电压、电阻
1. 电流、电压、电阻梳理：
（1）电流：物理意义：表示电流的强弱。
常考知识点：电流的形成：（自由）电荷的定向移动。
电流方向的判断：①正电荷定向移动的方向为电流方向；
②在电路中，在电源外部，电流从电源的正极出发流回到负
极。
常见电流大小
（2）电压：物理意义：形成电流的原因。
常考知识点：对人体安全电压：不高于36V
家庭电路电压：220V
一节干电池电压：1.5V
（3）电阻：物理意义：导体对电流阻碍作用的大小。
常考知识点：影响电阻大小的因素：材料，长度，横截面积，温度。
滑动变阻器的使用。
电阻箱的读数：注意乘以倍数。
2.说明：（1）电阻是导体本身的性质，与导体两端的电压大小和通过导体的电流大小无关，只与材料，长
度，横截面积，温度有关。
（2）不能说电阻和电压成正比，和电流成反比。这句话的含义是，电阻会随着电流或电压的改变而改变，所以错误。
（3）滑动变阻器的使用：
①工作原理：通过改变接入电路中的电阻丝的长度来改变接入电路的电阻大小。
②铭牌：滑动变阻器的最大阻值和允许通过的最大电流。
③使用方法：四个接线柱应选择“一上一下”接入电路。同时接两个上接线柱相当于接入电
路的是导线，同时接两个下接线柱相当于接入电路的是铭牌阻值的定值电阻。
④ 保护电路的作用：在滑动变阻器串联接入的电路中，连接电路后，闭合开关前，把滑动变
阻器滑片放到阻值最大处，保护电路。

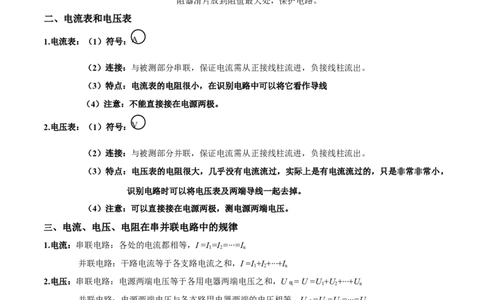

二、电流表和电压表
1.电流表：（1）符号：A
（2）连接：与被测部分串联，保证电流需从正接线柱流进，负接线柱流出。
（3）特点：电流表的电阻很小，在识别电路中可以将它看作导线
（4）注意：不能直接接在电源两极。
2.电压表：（1）符号：V
（2）连接：与被测部分并联，保证电流需从正接线柱流进，负接线柱流出。
（3）特点：电压表的电阻很大，几乎没有电流流过，实际上是有电流流过的，只是非常非常小，
识别电路时可以将电压表及两端导线一起去掉。
（4）注意：可以直接接在电源两极，测电源两端电压。
三、电流、电压、电阻在串并联电路中的规律
1.电流：串联电路：各处的电流都相等，I =I =I =∙∙∙=I
1 2 n
并联电路：干路电流等于各支路电流之和，I =I +I+∙∙∙+I
1 2 n
2.电压：串联电路：电源两端电压等于各用电器两端电压之和，U = U =U +U+∙∙∙+U
电 1 2 n
并联电路：电源两端电压与各支路用电器两端的电压相等，U =U =U =∙∙∙=U
电 1 2 n
3.电阻：串联电路：电阻串联时，R =R+R+…+R，总电阻大于任一电阻。
总 1 2 n
n个相同的电阻R串联：R =nR
总
越串电阻越大相当于，增加了长度。
并联电路：电阻并联时， ，总电阻小于任一电阻。
两个电阻并联：n个相同的电阻R并联：
越并电阻越小，相当于增大了横截面积。
*针对训练
一、单选题

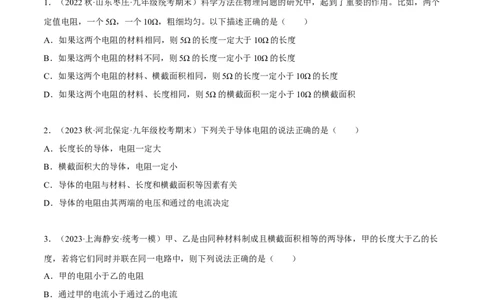

1．（2022秋·山东枣庄·九年级统考期末）科学方法在物理问题的研究中，起到了重要的作用。比如，两个
定值电阻，一个5Ω，一个10Ω，粗细均匀。以下描述正确的是（ ）
A．如果这两个电阻的材料相同，则5Ω的长度一定大于10Ω的长度
B．如果这两个电阻的材料不同，则5Ω的长度一定小于10Ω的长度
C．如果这两个电阻的材料、横截面积相同，则5Ω的长度一定小于10Ω的长度
D．如果这两个电阻的材料、长度相同，则5Ω的横截面积一定小于10Ω的横截面积
2．（2023秋·河北保定·九年级校考期末）下列关于导体电阻的说法正确的是（ ）
A．长度长的导体，电阻一定大
B．横截面积大的导体，电阻一定小
C．导体的电阻与材料、长度和横截面积等因素有关
D．导体的电阻由其两端的电压和通过的电流决定
3．（2023·上海静安·统考一模）甲、乙是由同种材料制成且横截面积相等的两导体，甲的长度大于乙的长
度，若将它们同时并联在同一电路中，则下列说法正确的是（ ）
A．甲的电阻小于乙的电阻
B．通过甲的电流小于通过乙的电流
C．总电阻大于乙的电阻
D．甲两端的电压大于乙两端的电压
4．（2023秋·天津宝坻·九年级校考期末）如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑
动时，连入电路的电阻变小的是（ ）A． B． C． D．

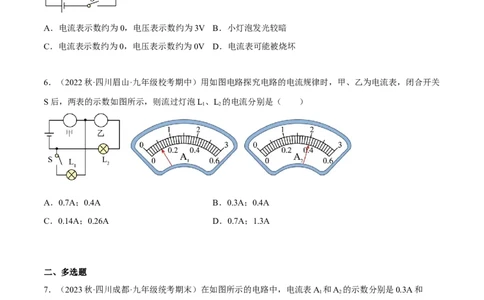

5．（2023秋·四川成都·九年级统考期末）将全新的2节干电池、开关、完好的电流表、电压表、小灯泡连
接成如图所示的电路，各处接触良好。当开关闭合后，会出现（ ）
A．电流表示数约为0，电压表示数约为3V B．小灯泡发光较暗
C．电流表示数约为0，电压表示数约为0V D．电流表可能被烧坏
6．（2022秋·四川眉山·九年级校考期中）用如图电路探究电路的电流规律时，甲、乙为电流表，闭合开关
S后，两表的示数如图所示，则流过灯泡L、L 的电流分别是（ ）
1 2
A．0.7A；0.4A B．0.3A；0.4A
C．0.14A；0.26A D．0.7A；1.3A
二、多选题
7．（2023秋·四川成都·九年级统考期末）在如图所示的电路中，电流表A 和A 的示数分别是0.3A和
1 2
0.4A，若将电路中的某两个灯泡的位置互换，电流表A 和A 的示数却不变，则电流表A的示数可能是（
1 2
）A．0.45A B．0.50A C．0.55A D．0.60A
三、填空题
8．（2023·上海闵行·统考一模）电压是使导体中自由电荷定向移动形成_______的原因。我国家庭电路中，
电视机正常工作的电压为_______伏，它与家中的空调是_______连接的。
9．（2023·河北保定·九年级校考期末）在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为
图乙所示，则电阻R 和R 中的电流分别为_______A，______A。
1 2
10．（2023秋·四川成都·九年级统考期末）在探究“串联电路的电压规律”时，小李同学设计了如图所示
的电路，开关闭合后，电压表测灯__________两端的电压，为了测量 两点间的电压，小李将接A点的
线端改接到C点，闭合开关后，会发现__________。11．（2022·广西梧州·统考一模）如图所示，甲为亮度可调的台灯，电位器是调节其亮度的装置，它是根
据改变电阻丝接入电路中的___________来改变接入电路中的电阻。乙图为电位器的内部结构图，a、b、c
是它的三个接线柱，若将a和b二个接线柱接入电路，顺时针旋转旋钮时灯泡发光亮度变___________。
四、实验题
12．（2022秋·广东佛山·九年级统考期中）爱学习的小明在物理实验室做了一些电学实验：
（1）他选取电流表时，发现指斜如图甲所示，原因是______；调整好电流表后，他把电流表正确连入电
路，此时（如图乙）电流表的读数是______mA；（2）他又选取了一个电阻箱，如图丙所示，电阻箱的阻值范围为______Ω，此时的读数为______Ω；
（3）他再研究：“串并联电路中电压规律”的实验如图丁所示的电路中闭合开关S后，电压表V 和V 的
1 2
指针偏转角度相同，位置如图戊所示的，此时L 两端的电压是______V。
2
13．（2023秋·江苏南京·九年级南京市中华中学校考期中）小刚和小强在组成串并联电路的实验中。
（1）在连接电路过程中，开关应该是_______的；
（2）小刚连接了如图1所示电路，如果合上开关，电路所处的状态是_______路（选填“通”、“断”或
“短”）；
（3）小刚想将电路全部拆散，重新连接，小强认为只需拆除_______这一根导线，就能成为串联电路，小
强将多余的导线拆除以后，闭合开关S时，小电灯L、L 都不亮，用一段导线的两端接触A、B两点时，
1 2
两灯都不亮；接触C、D两点时，两灯也不亮：接触E、F两点时，只有灯L 亮，对此，下列判断中正确
1
的是_______；
A．灯L 断路 B．灯L 断路 C．开关S断路 D．灯L 短路
1 2 2
（4）小强认为，在小刚最初连接的电路中，如果只改动一根导线，电路就能成为两灯并联的正确电路了，
请在图中要移接的导线上打上“×”号，并画出改动后的导线________；
（5）小马和小程想比较并联电路中L 和L 中的电流的大小关系，他们的方案是：按照图2所示的电路，
1 2
只闭合S 测出L 中的电流I，只闭合S 测出L 中的电流I，比较I 和I 的大小。请你评估：他们的方案是
1 1 1 2 2 2 1 2
_______（选填“可行”或“不可行”）、理由是_______，他们在电路中只拆除电流表（保持其他连接不
变），测出L 中的电流I=0.5A，L 中的电流I=1.5A，则图中通过M点的电流为_______A。
1 1 2 2
