模块四 电学
专题06 欧姆定律之电路故障分析
*知识与方法

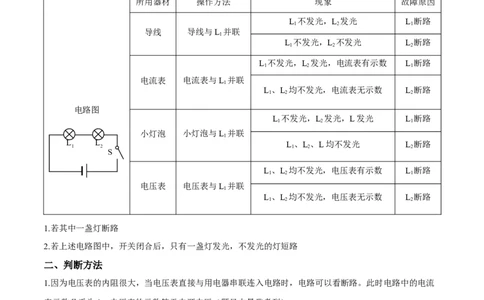

一、电路故障（若只有一处故障）
所用器材 操作方法 现象 故障原因
L 不发光，L 发光 L 断路
1 2 1
导线 导线与L 并联
1
L 不发光，L 不发光 L 断路
1 2 2
L 不发光，L 发光，电流表有示数 L 断路
1 2 1
电流表 电流表与L 并联
1
L、L 均不发光，电流表无示数 L 断路
1 2 2
电路图
L 不发光，L 发光，L发光 L 断路
1 2 1
小灯泡 小灯泡与L 并联
1
L L L、L、L均不发光 L 断路
1 2 1 2 2
S
L、L 均不发光，电压表有示数 L 断路
1 2 1
电压表 电压表与L 并联
1
L、L 均不发光，电压表无示数 L 断路
1 2 2
1.若其中一盏灯断路
2.若上述电路图中，开关闭合后，只有一盏灯发光，不发光的灯短路
二、判断方法
1.因为电压表的内阻很大，当电压表直接与用电器串联连入电路时，电路可以看断路。此时电路中的电流
表示数几乎为0，电压表的示数等于电源电压（题目中最常考到）。
2.当电压表与导线并联时，电压表被短路，其读数为零。
3.电流表的内阻很小，当电流表直接与用电器并联连入电路时，可以将其看作一段导线，用电器被短路。
4.用电流表、电压表或导线来检测故障
（1）电压表并联：有示数：并联部分以外通路，并联部分断路；
无示数：并联部分以外断路或并联部分短路。
（2）电流表并联：有示数：并联部分以外通路，并联部分断路；无示数：并联部分以外断路或并联部分短路。
（3）导线并联：有特征的用电器(电灯、电表等) 不工作：并联部分断路、并联部分以外断路、并联部分
短路。
*针对训练
一、单选题
1．（2023秋·四川成都·九年级统考期末）如图是某同学做实验时的电路图。闭合开关S后，发现小灯泡
L、L 均不发光，电流表示数为零，电压表示数等于电源电压，则该电路中的故障可能是（ ）
1 2
A．小灯泡L 开路 B．电源短路
1
C．小灯泡L 开路 D．电流表短路
2
2．（2022秋·黑龙江齐齐哈尔·九年级统考期末）如图电源电压为6V，当开关闭合后，发现小灯泡不亮，
电流表无示数，用电压表测量发现Ubc=Udc= 0V，Uab= Uad =6V，若电路中只有一处故障，则其故障原
因可能是（ ）
A．小灯泡灯丝断了 B．小灯泡被短路了 C．开关接触不良 D．电流表断路了
3．（2023秋·山东济南·九年级统考期末）小明同学按下图连接好电路，闭合开关后发现，甲乙两灯泡均不
亮。然后他拿来一根导线直接连在甲灯泡两端，此时甲乙灯泡仍不亮。于是他取下这根导线，直接连在乙
灯泡两端，此时发现甲灯亮了起来。根据以上现象可以推断出下列哪个结论是正确的（ ）A．甲灯泡断路 B．乙灯泡断路 C．甲乙灯泡都断路 D．电源坏了

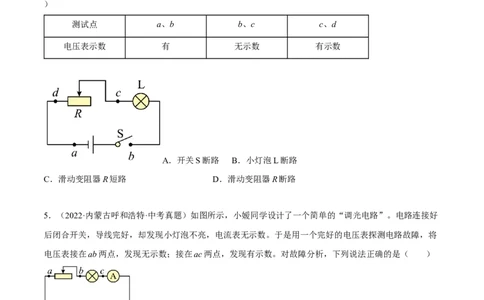

4．（2022·山东青岛·九年级自主招生）如图所示，当开关S闭合时，小灯泡L不亮，小明同学利用电压表
进行电路故障检测，测量结果如表所示。假设导线连接良好，电路只有一处故障。则电路中的故障是（
）
测试点 a、b b、c c、d
电压表示数 有 无示数 有示数
A．开关S断路 B．小灯泡L断路
C．滑动变阻器R短路 D．滑动变阻器R断路
5．（2022·内蒙古呼和浩特·中考真题）如图所示，小嫒同学设计了一个简单的“调光电路”。电路连接好
后闭合开关，导线完好，却发现小灯泡不亮，电流表无示数。于是用一个完好的电压表探测电路故障，将
电压表接在ab两点，发现无示数；接在ac两点，发现有示数。对故障分析，下列说法正确的是（ ）
A．滑动变阻器短路 B．滑动变阻器断路
C．小灯泡短路 D．小灯泡断路
6．（2023秋·山东滨州·九年级校考期末）如图所示，电源电压不变，闭合开关S，灯泡L、L 都发光，一
1 2
段时间后，其中一个灯泡突然熄灭，而电流表和电压表的示数都不变，则产生这一现象的原因可能是（）
A．灯泡L 断路 B．灯泡L 短路
1 1
C．灯泡L 断路 D．灯泡L 短路
2 2

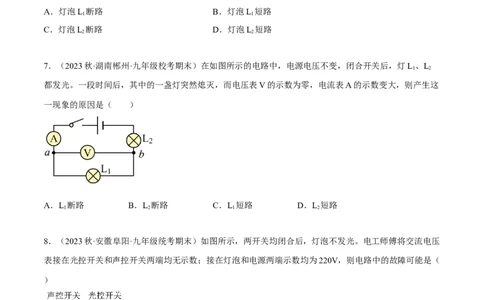

7．（2023秋·湖南郴州·九年级校考期末）在如图所示的电路中，电源电压不变，闭合开关后，灯L、L
1 2
都发光。一段时间后，其中的一盏灯突然熄灭，而电压表V的示数为零，电流表A的示数变大，则产生这
一现象的原因是（ ）
A．L 断路 B．L 断路 C．L 短路 D．L 短路
1 2 1 2
8．（2023秋·安徽阜阳·九年级统考期末）如图所示，两开关均闭合后，灯泡不发光。电工师傅将交流电压
表接在光控开关和声控开关两端均无示数；接在灯泡和电源两端示数均为220V，则电路中的故障可能是（
）
A．光控开关短路
B．声控开关短路
C．灯泡断路
D．光控开关和声控开关都断路二、填空题
9．（2022秋·江西抚州·九年级临川一中校考期中）如图所示电路，灯泡L、L 的连接方式是___________
1 2
（ 选填“串联”或“并联”）。闭合开关S后，两灯均发光，两电表均有示数，过一会儿由于某个灯泡
发生故障而熄灭，电流表有示数，电压表示数为零，则故障原因是___________。
三、实验题
10．（2019秋·北京海淀·九年级校考阶段练习）小英在做用滑动变阻器改变灯泡亮度的实验时（学生电源
提供的电压恒为3V），连接了如图所示的电路，她闭合开关S后，发现灯泡L不亮，她将滑动变阻器的滑
片P从右端滑动到左端，再滑动到右端的过程中，灯泡L始终不发光．为了排除电路故障，小英用量程为
0﹣3V的电压表进行检查判断，她将电压表的负接线柱与A接线柱连接，电压表正接线柱依次与其他接线
柱连接，对应出现的电压表示数如下表所示．
电压表正接线拄与其他接线柱连接情况 电压表示数/V
与B接线柱连接 3
与C接线柱连接 3
与D接线柱连接 3与E接线柱连接 3
与F接线柱连接 0
与G接线柱连接 0
与H接线柱连接 0
根据以上信息，可判断_____段电路一定出现了故障，此故障可能是_____．
11．（2021·全国·九年级校联考专题练习）小强在做用滑动变阻器改变灯泡亮度的实验时，连接了如图所
示的电路。他闭合开关S后，发现灯泡L不亮，他将滑动变阻器的滑片P从右端移到左端，再移到右端的
过程中，灯泡L始终不发光。为了排除电路故障，小强用电压表进行检测。他将电压表的负接线柱与A接
线柱连接，电压表正接线柱依次与其他接线柱连接，对应出现的电压表示数如下表所示。根据表中信息，
可判断______段电路一定出现了______故障。
电压表正接线柱的连接情况 电压表示数/V
与B接线柱连接 3
与C接线柱连接 3
与D接线柱连接 3
与E接线柱连接 3
与F接线柱连接 3
与G接线柱连接 3
与H接线柱连接 3
